Terméktípus	Vonóhorog kerékpártartó
Márka	Uebler
Modell	F24
Kapacitás	2 kerékpár
Üres tömeg	Körülbelül 12 kg
Maximális hasznos teher	38 kg (vagy 60 kg a tengelyterheléstől függően)
Maximális kerékpáronkénti tömeg	30 kg
Elektromos ellátás	13 pólus, 12 V
Homologáció	E24*26R03/03*0098*01
Maximális vázcső átmérő	Kerek 75 mm, ovális 75x45 mm
Szükséges vonóberendezés anyaga	Legalább St 52-3 acél
Maximális megengedett sebesség	130 km/h
Zár	Igen, kulcsokkal
Világítási rendszer	Hátsó lámpák, irányjelzők, rendszámtábla
Karbantartás	A csavarokat és feszítőket rendszeresen tisztítani és olajozni
Pótalkatrészek	Izzók (ref. E1687), tartók, kulcsok
Biztonság	Minden rögzítést ellenőrizni minden út előtt

Gyakran ismételt kérdések - F24 Uebler

Hogyan kell felszerelni a kerékpártartót a vonóhorogra?

Nyissa ki a reteszelő kart, helyezze a foglalatot a vonóhorog gömbre, döntse le a kerékpártartót, amíg hallhatóan be nem kattan. A piros jelölés ne legyen látható. Zárja le a kulccsal.

Mekkora a maximális szállítható tömeg?

A maximális hasznos teher 38 kg (vagy 60 kg, ha a tengelyterhelés legalább 6,7 kN). Egy kerékpár tömege nem haladhatja meg a 30 kg-ot.

Szállíthatok elektromos kerékpárokat?

Igen, feltéve, hogy az egyes kerékpárok tömege nem haladja meg a 30 kg-ot és a teljes hasznos teher betartható. Szállítás előtt vegye ki az eltávolítható akkumulátorokat.

Hogyan kell kicserélni egy izzót?

Kapcsolja ki a gyújtást, húzza ki a csatlakozót. Csavarja ki a lámpatest csavarjait, vegye le a szóróüveget. Nyomja meg a hibás izzót, fordítsa el 90°-kal az óramutató járásával ellentétes irányba, és vegye ki. Helyezze be az új izzót anélkül, hogy megérintené az üveget.

Mekkora a maximális megengedett sebesség a megrakott kerékpártartóval?

A maximális sebesség 130 km/h. Vezetését igazítsa az út- és időjárási viszonyokhoz.

Hogyan kell megfelelően rögzíteni a kerékpárokat?

Helyezze az első kerékpárt a váltóval a jármű felé. Használja a tartót a bilinccsel a vázon, és húzza meg a forgó fogantyút. Rögzítse a kerekeket a szorítófülekkel, vezesse át a küllők között. Ne húzza túl.

A kerékpártartó kompatibilis minden vonóhoroggal?

A vonóberendezésnek legalább St 52-3 acélból kell lennie, és a gömbfejnek tisztának és zsírtalanítottnak kell lennie. Ellenőrizze járműve megengedett vonóhorog-terhelését (min. 50 kg 38 kg hasznos teherhez).

Le kell szerelnem a kerékpártartót automata mosás előtt?

Igen, feltétlenül szerelje le a kerékpártartót az automata mosó használata előtt, hogy elkerülje a kerékpártartó, a jármű vagy a mosóberendezés károsodását.

Hogyan kell karbantartani a mozgó alkatrészeket?

Rendszeresen tisztítsa a menetes csavarokat és a gyorsfeszítőket szappanos vízzel, és enyhén kenje meg őket. Ne használjon kenőanyagot az előre szerelt csavarkötéseken.

Mi a teendő a világítás meghibásodása esetén?

Először ellenőrizze a csatlakozót és a jármű aljzatát. Ha az izzó hibás, cserélje ki a leírtak szerint (ref. E1687). Ha a probléma továbbra is fennáll, forduljon szakemberhez.

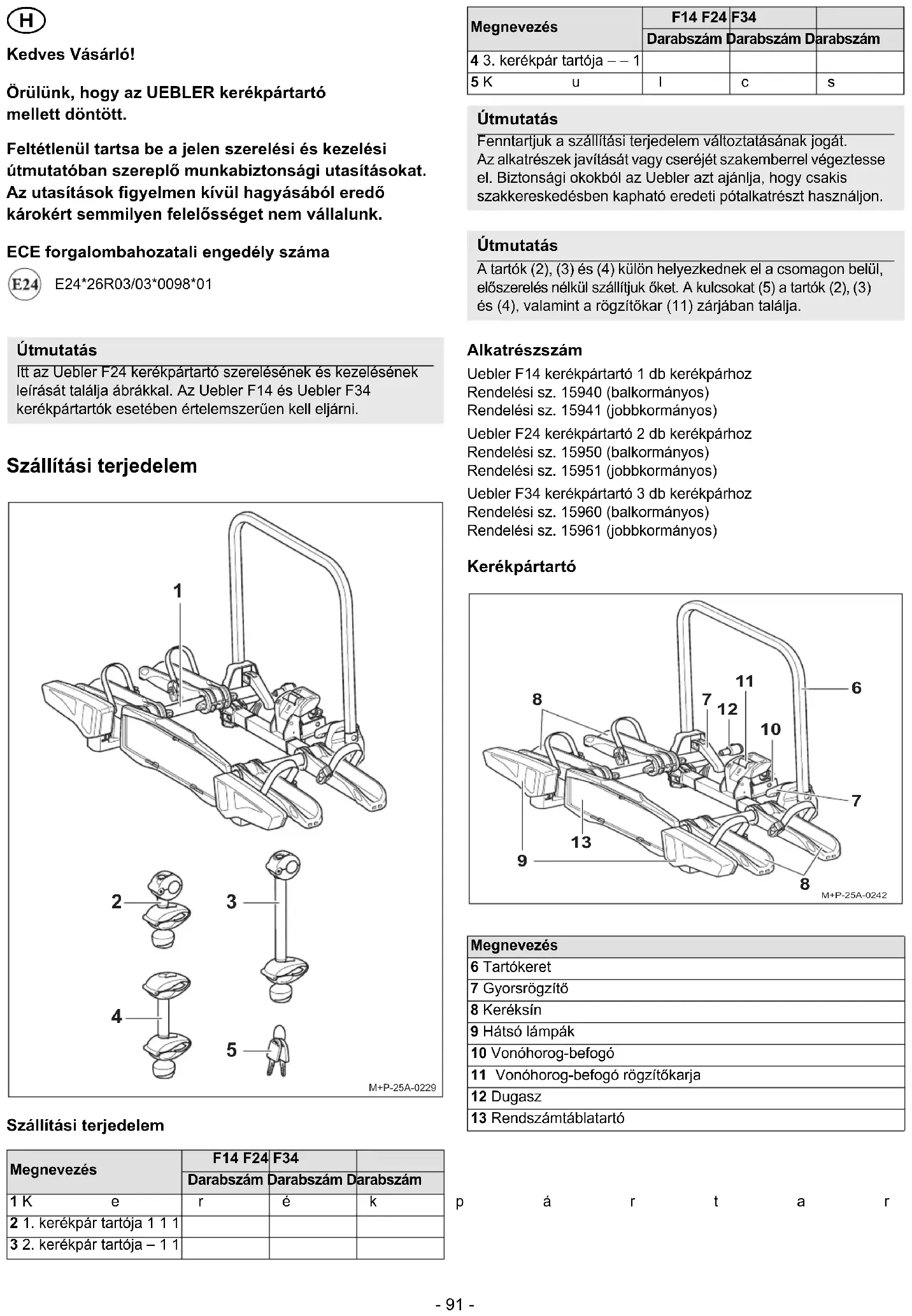

HASZNÁLATI ÚTMUTATÓ F24 Uebler

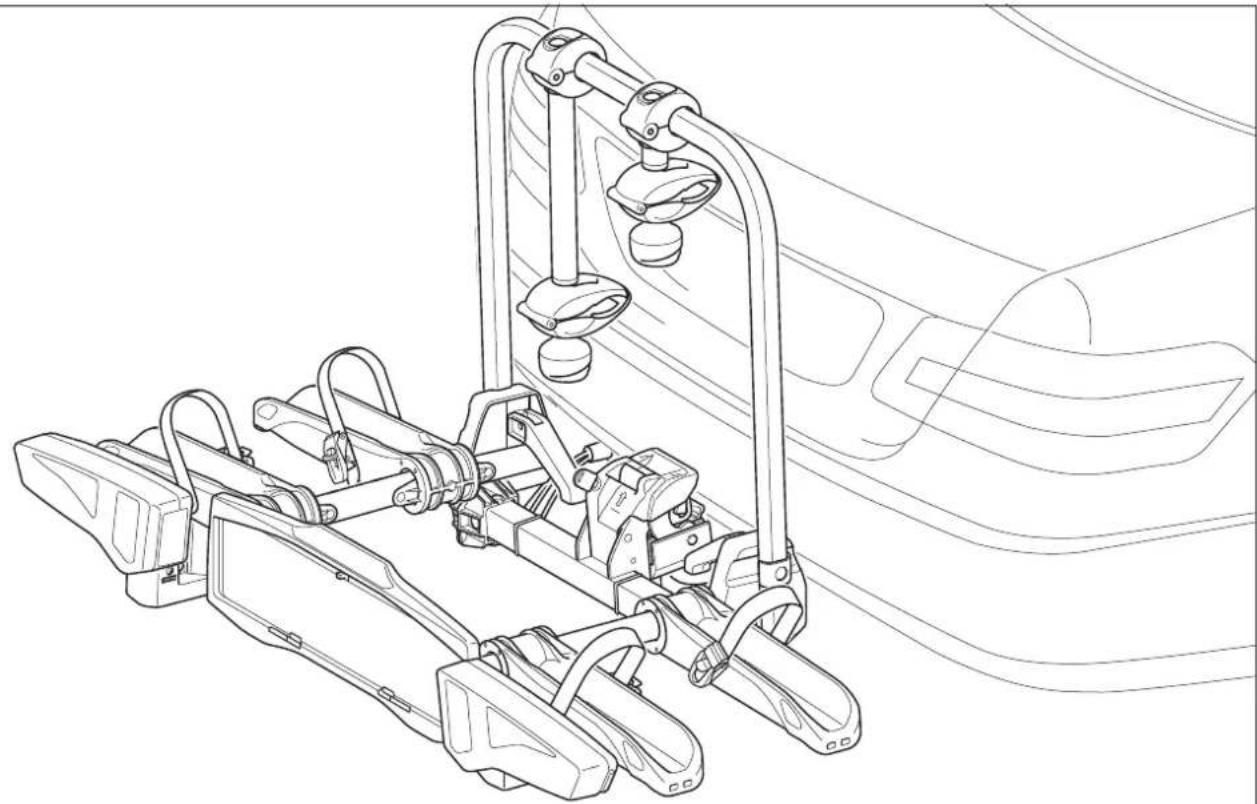

Vonóhorogra szerelhető kerékpártartó

• Uebler F14, 1 db kerékpárhoz
• Uebler F24, 2 db kerékpárhoz
• Uebler F34, 3 db kerékpárhoz

Szerelési és kezelési útmutató

Örülünk, hogy az UEBLER kerékpártartó mellett döntött.

Feltétlenül tartsa be a jelen szerelési és kezelési útmutatóban szereplő munkabiztonsági utasításokat. Az utasítások figyelmen kívül hagyásából eredő károkért semmilyen felelősséget nem vállalunk.

ECE forgalombahozatali engedély száma

E24 E24*26R03/03*0098*01

Útmutatás

Itt az Uebler F24 kerékpártartó szerelésének és kezelésének leírását találja ábrákkal. Az Uebler F14 és Uebler F34 kerékpártartók esetében értelemszerűen kell eljárni.

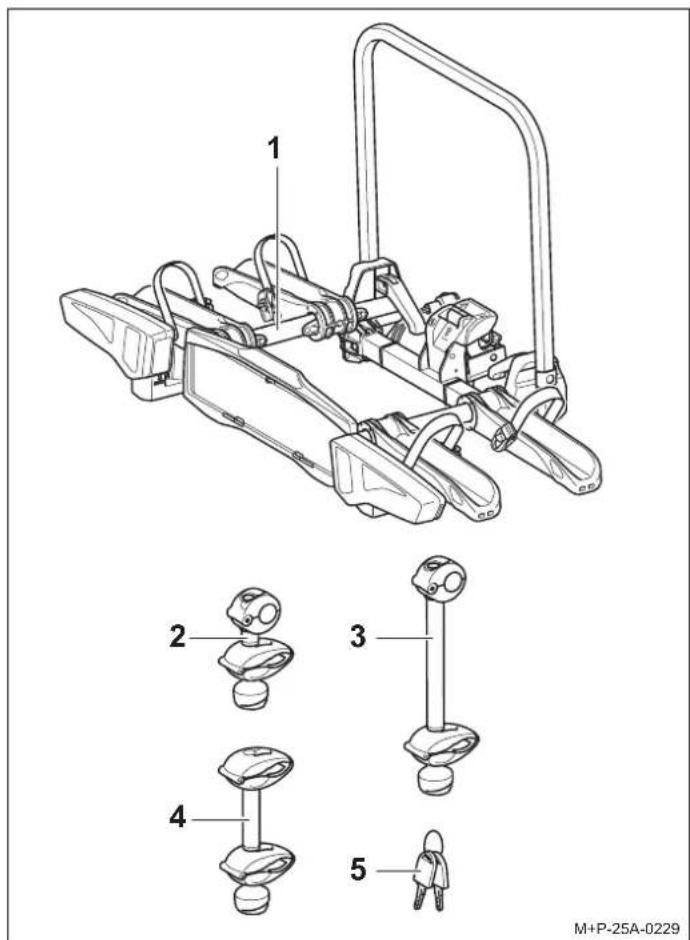

Szállítási terjedelem

1 2 3 4 5 M+P-25A-0229

Szállítási terjedelem

Megnevezés	F14 F24	F34
	Darabszám	Darabszám Darabszám
1 K e	r	é	k
2 1. kerékpár tartója 1 1 1
3 2. kerékpár tartója – 1 1

Megnevezés	F14 F24	F34
	Darabszám	Darabszám	Darabszám
4 3. kerékpár tartója — — 1
5 K u	I	c	s

Útmutatás

Fenntartjuk a szállítási terjedelem változtatásának jogát. Az alkatrészek javítását vagy cseréjét szakemberrel végeztesse el. Biztonsági okokból az Uebler azt ajánlja, hogy csakis szakkereskedésben kapható eredeti pótalkatrészt használjon.

Útmutatás

A tartók (2), (3) és (4) külön helyezkednek el a csomagon belül, előszerelés nélkül szállítjuk őket. A kulcsokat (5) a tartók (2), (3) és (4), valamint a rögzítőkar (11) zárjában találja.

Alkatrészszám

Uebler F14 kerékpártartó 1 db kerékpárhoz

Rendelési sz. 15940 (balkormányos)

Rendelési sz. 15941 (jobbkormányos)

Uebler F24 kerékpártartó 2 db kerékpárhoz

Rendelési sz. 15950 (balkormányos)

Rendelési sz. 15951 (jobbkormányos)

Uebler F34 kerékpártartó 3 db kerékpárhoz

Rendelési sz. 15960 (balkormányos)

Rendelési sz. 15961 (jobbkormányos)

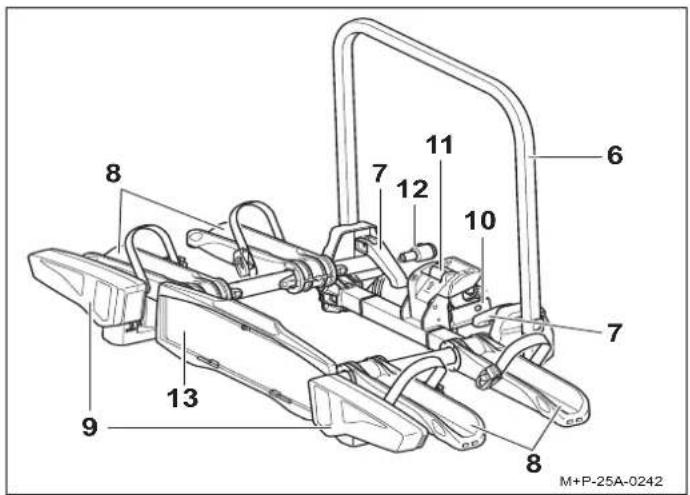

Kerékpártartó

8 7 12 11 10 6 7 9 13 8 M+P-25A-0242

Megnevezés

6 Tartókeret

7 Gyorsrögzítő

8 Keréksin

9 Hátsó lámpák

10 Vonóhorog-befogó

11 Vonóhorog-befogó rögzítőkarja

12 Dugasz

13 Rendszámtáblatartó

p á r t a r

Müszaki adatok

Önsúly
Uebler F14, max. 1 db kerékpárhoz	Kb. 9,9 kg
Uebler F24, max. 2 db kerékpárhoz	kb. 12 kg
Uebler F34, max. 3 db kerékpárhoz	Kb. 14,5 kg

Maximális terhelhetőség (teherbírás)
Uebler F14, ^1 5,3 kN „D” értéktől- Függőleges terhelésnél min. 50 kg	30 kg
Uebler F24, 5,3 kN „D” értéktől ^1 - Függőleges terhelésnél min. 50 kg	38 kg
Uebler F24, 6,7 kN „D” értéktől ^1 - Függőleges terhelésnél min. 50 kg- Függőleges terhelésnél min. 75 kg	38 kg60 kg
Uebler F34, 5,3 kN „D” értéktől ^1	-- ^2
Uebler F34, 6,7 kN „D” értéktől ^1 - Függőleges terhelésnél min. 50 kg- Függőleges terhelésnél min. 75 kg	35,5 kg54 kg

1. lásd a vonóhorgon lévő típustáblán
2. nem megengedett

Áramellátás
Uebler F14, max. 1 db kerékpárhoz	13 pólusú, 12 V
Uebler F24, max. 2 db kerékpárhoz	13 pólusú, 12 V
Uebler F34, max. 3 db kerékpárhoz	13 pólusú, 12 V

Kerékpárvázak maximális csőátmérője
Körszelvényű cső	75 mm
Ovális cső 75x45 mm

A kerékpártartó felszerelése a jármüre és leszerelése

Vigyázat

A vonóhorognak alkalmasnak kell lennie kerékpártartó felszerelésére:

- A vonóhorog anyaga legalább St 52-3 minőségű acél legyen (lásd a vonóhorgon lévő típustáblán)

Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek vagy balesetet szenvedhetnek.

A gömbfejet a felszerelés előtt meg kell tisztítani és zsírtalanítani kell.

Vigyázat

A jármű méretei (szélesség, magasság, mélység) a kerékpártartó felszerelésével megváltoznak, ennek figyelmen kívül hagyása esetén Ön és mások is megsérülhetnek és/vagy anyagi károk keletkezhetnek.

Be- és áthajtáskor vegye figyelembe a jármű megváltozott méreteit. Vigyázzon tolatásnál.

Vigyázat

Minden elindulás előtt ellenőrizní kell, hogy a világító berendezés kifogástalanul működik-e, ellenkező esetben balesetveszély áll fenn.

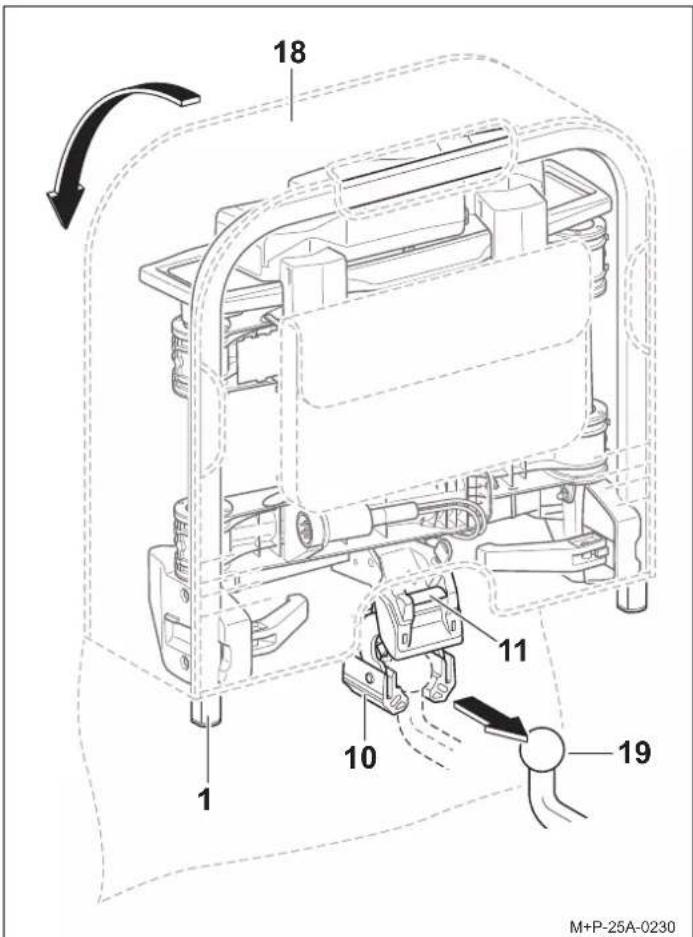

A kerékpártartó felszerelése a jármüre

18 1 10 11 19 M+P-25A-0230

1. Nyissa le a táska ^1 (18) fedelét.
2. Nyomja meg a rögzítőkart (11), hogy szétnyíljon a befogó (10).
3. Tartsa a kerékpártartót (1) függölegesen és a befogóval (10) tolja rá a vonóhorog (19) gömbfejére.
4. Döntse lefelé a kerékpártartót (1), hogy a rögzítőkar (11) hallhatóan beugorjon a helyére. A rögzítőkaron (11) lévő piros jelölésnek el kell tűnnie.
5. Ellenőrizze, hogy a kerékpártartó (1) párhuzamos-e a lökhárítóval és hogy a talajhoz képest is nagyjából párhuzamosan van-e beállítva. Erőteljesen megrázva ellenőrizze, hogy a kerékpártartó (1) nem mozdul-e el. Amennyiben szükséges, vegye le a kerékpártartót (1) és szerelje fel újra.
6. Húzza le a táskát (18) a kerékpártartóról (1).

1 12 5 M+P-25A-0231

1. Zárja le a kulccsal (5) a kerékpártartót (1) és vegye ki a kulcsot (5).
2. Csatlakoztassa a dugaszt (12) jármühöz és reteszelje óra járásával egyező irányba.

6 II 7 7 I III M+P-25A-0232

1. Nyissa ki a gyorsrögzítöt (7) (I. nyíl), állítsa függölegesre a tartókeretet (6) (II. nyíl) és zárja a gyorsrögzítöt (7) (III. nyíl).

9 8 9 8 M+P-25A-0233

Vigyázat

Ne hajtsa fel a keréksínt (8) a hátsó lámpával (9) együtt, ellenkező esetben sérülések történhetnek.

1. A nyíl irányába hajtsa fel a keréksínt (8).
2. Ellenörizze a hátsó lámpák (9) működését.

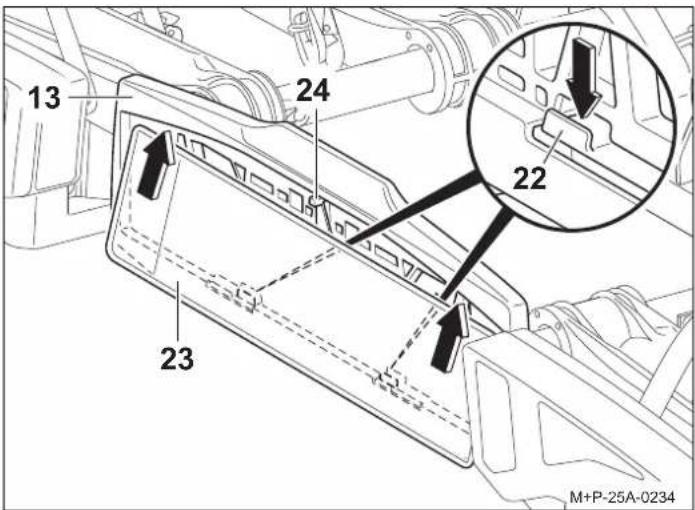

13 24 22 23 M+P-25A-0234

1. Ferdén csúsztassa be a rendszámtáblát (23) a rendszámtartó (13) alá. Nyomja le a tartót (22), nyomja mögé a rendszámtáblát (23). Engedje el a tartót (22) és ezáltal rögzítse a rendszámtáblát (23).
2. Ellenőrizze a rendszámtábla (23) stabilitását.

Útmutatás

Magasabb rendszámtábla behelyezéséhez nyomja hátra az ütközöt (24), majd teljesen tolja be a rendszámtáblát a rendszámtáblatartóba (13).

Útmutatás

A kerékpártartó rendszámtáblájának meg kell egyeznie a jármű fogalmi rendszámával és jól olvashatónak kell lennie.

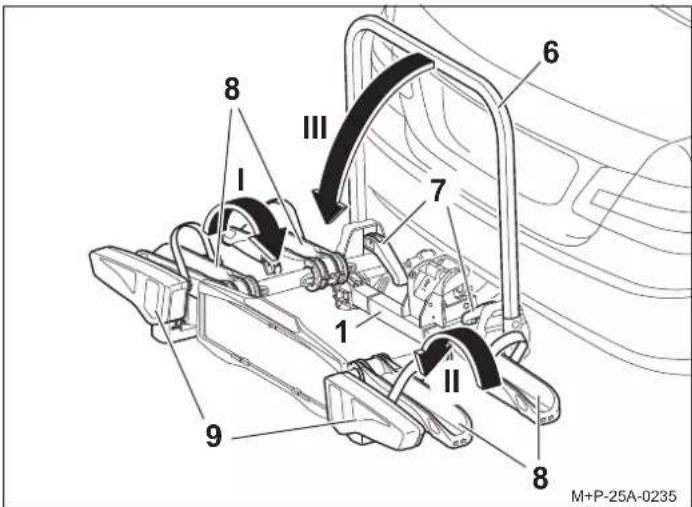

A kerékpártartó leszerelése a járműről

Ne hajtsa be a keréksínt (8) a hátsó lámpával (9) együtt, ellenkező esetben sérülések történhetnek.

1. A nyíl irányába (I. nyíl, majd II. nyíl) hajtsa be a keréksínt (8).
2. Nyissa ki a gyorsrögzítőt (7), a nyíl irányába (III. nyíl) hajtsa be a tartókeretet (6) és zárja a gyorsrögzítőt (7).

Útmutatás

A gyorsfeszítőt (7) és a tartókeretet (6) rendszeresen, ill. szennyeződés/nehézkes mozgás esetén szappanos vízzel tisztítsa meg.

IV 18 1 1 20 5 12 11 8 11 10 19 5 M+P-25A-0241

1. Húzza ki a dugót (12) a csatlakozóaljzatból (20) és helyezze be a keréksínen (8) lévő² foglalatba.

2. Nyissa ki a kerékpártartót (1) a kulccsal (5).

3. Tolja a táskát (18) a kerékpártartóra (1).
4. A rögzítőkart (11) nyomva állítsa fel merőlegesen a kerékpártartót (1) (IV. nyíl).
5. Hátrafelé húzza le a kerékpártartót (1) a vonóhorog (19) gömbfejéröl.
6. Állítsa a kerékpártartót (1) a befogóval (10) a talajra és ezzel zárja le a befogót (10).
7. Zárja le a táska (18) fedelét.

A kerékpárok fel- és leszerelése

Vigyázat

A vonóhorgos kerékpártartó kizárólag kerékpár szállítására használható.

Csak egyenként max. 30 kg súlyú kerékpár szállítható a kerékpártartón.

Eközben semmi esetre sem szabad túllépni a kerékpártartó maximálisan megengedett terhelését, a vonóhorog függőleges terhelését, valamint a jármű megengedett összsúlyát és a jármű maximálisan megengedett tengelyterhelését (lásd a jármű üzemeltetési útmutatóját).

Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a jármüröl, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek.

Vigyázat

Felszerelés előtt a gyereküléseket és minden különálló részt, pl. a kulacsokat, nyeregtáskákat, elektromos kerékpárok akkumulátorait stb., le kell venni a kerékpárról és el kell rakni. A kerékpárokat lehetőleg egyenletes súlyeloszlással és alacsony súlyponttal kell a kerékpártartóra rögzíteni, és egy-egy tartóval a kerékpárvázon, valamint feszítőszíjjal az elülső és a hátsó kerekeknél rögzíteni kell leesés ellen.

Ennek figyelmen kívül hagyása esetén a kerékpárok menet közben leválhatnak a járműről, és a közlekedés többi résztvevőjének balesetet, ezzel összefüggésben sérülést és anyagi károkat okozhatnak.

Vigyázat

A kerékpárok lecsúszása/ledölése esetén balesetveszély áll fenn. Rögzítse a kerékpárokat lecsúszás/ledölés ellen. A kerékpárok fel- és leszerelését ketten végezzék.

Vigyázat

A jármű típusától függően előfordulhat, hogy a kerékpártartó a rajta lévő kerékpárokkal túl szorosan van elhelyezve a jármű kipufogójához. A forró kipufogócső és/vagy a forró kipufogógázok kárt okozhatnak a kerékpártartóban és/vagy a kerékpárokban. Ebben az esetben a kerékpártartó nem alkalmas a használatra.

Karbon alkatrészeket tartalmazó kerékpárok szállításával kapcsolatban forduljon a gyártóhoz/viszonteladóhoz, és náluk érdeklődjön, hogy alkalmas-e a kerékpártartó ezeknek a kerékpároknak a szállítására.

A kerékpárok elrendezése

A kerékpárokat menetirányban (nyíl) rendezze el, az itt ábrázolt módon.

Útmutatás

A nehéz kerékpárokat a járműhöz közel, a könnyebbeket (pl. gyerekkerékpárokat) hátrább szerelje fel a kerékpártartón. Az első kerékpár fogaskoszorúja a jármű irányába nézzen.

Az első kerékpár felszerelése

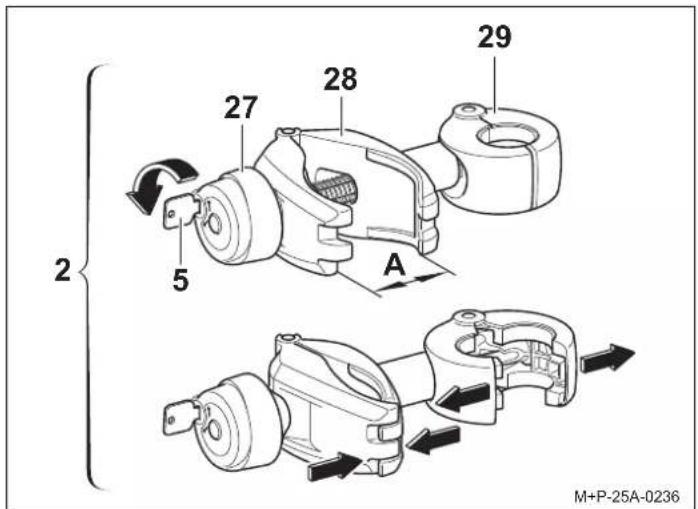

2 5 27 28 29 A M+P-25A-0236

1. Vegye ki a tartót (2) a csomagolásból és készítse elő a kerékpárszerelésre.
2. Oldja ki a forgatható fogantyút (27) a kulccsal (5).
3. Csavarozza fel a bilincset (28) a forgatható fogantyúval (27) együtt, amíg a bilincs (28) ki nem nyílik (A).
4. Nyomja össze a bilincset (28) és tartsa úgy. A bilincs (29) szétnyílik.

2827229 5 2 8 31 26 30 I II M+P-25A-0243

1. Helyezze a nyitott bilincset (29) a tartókeret köré és a bilincs (28) elengedésével zárja le a tartókeretet.
2. Nyomja meg a feszítöt (31) (II. nyil) és húzza ki a feszítőszíjat (26).

Vigyázat

A tartót (2) csak a kerékpárvázon rögzítse, máskülönben felsértheti vele a kerékpár többi részét. Nem szabad beszorulnia alkatrésznek, pl. váltó- vagy fékbowdennek. A meghibásodott tartókat haladéktalanul le kell cserélni.

2827229 5 2 31 26 30 M+P-25A-0237

1. Helyezze a kerékpárt a keréksínre és a tartó (2) bilincsével (28) pozicionálja a kerékpárvázon. Biztosítsa a kerékpárt felborulás ellen.
2. Az elforgatható fogantyúval (27) rögzítse a bilincset (28) a kerékpár vázán.
3. Zárja le kulccsal (5) a tartót (2) és vegye ki a kulcsot (5).
4. Vezesse át középen a küllök között a feszítőszíjat (26), fűzze be a csatba (30) és húzza meg.

Vigyázat

Ne húzza túl szorosra a feszítőszíjakat (26), különbenmegsérülhet a gumiabroncs, vagy a felni.

1. A feszítő (31) segítségével húzza meg a feszítőszíjat (I. nyíl).

Útmutatás

A tartók menetes csavarjait rendszeres időközönként meg kell tisztítani és kenni annak érdekében, hogy ne szorulhassanak be a forgatható fogantyúk.

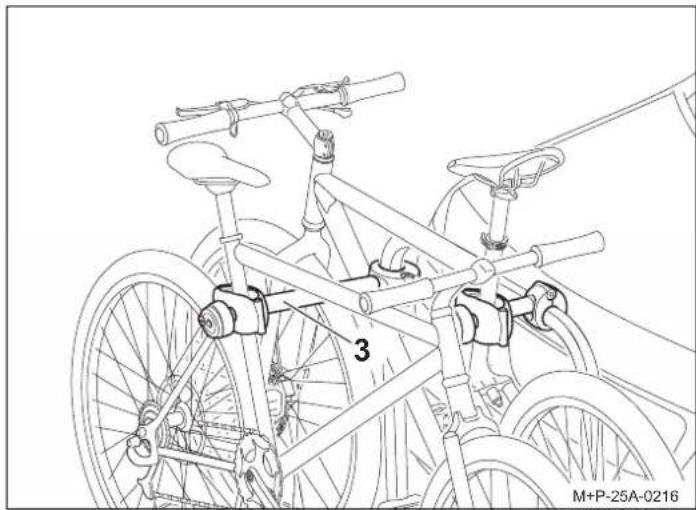

A második kerékpár felszerelése

A második kerékpár felszerelése értelemszerűen az elsőhöz hasonlóan történik. Ügyelni kell a két kerékpár ellentétes irányban történő elrendezésére.

Vigyázat

A tartót (3) csak a kerékpárvázon rögzítse, máskülönben felsértheti vele a kerékpár többi részét. Nem szabad beszorulnia alkatrésznek, pl. váltó- vagy fékbowdennek. A meghibásodott tartókat haladéktalanul le kell cserélni.

A második kerékpár rögzítése a hosszú tartóval (3) történik.

A harmadik kerékpár felszerelése

A harmadik kerékpár felszerelése értelemszerűen az elsőhöz hasonlóan történik. Ügyelni kell arra, hogy az egymás mellett lévő kerékpárok egymáshoz képest ellentétes irányban legyenek elrendezve.

Vigyázat

A tartót (4) csak a kerékpárvázon rögzítse, máskülönben felsértheti vele a kerékpár többi részét. Nem szabad beszorulnia alkatrésznek, pl. váltó- vagy fékbowdennek. A meghibásodott tartókat haladéktalanul le kell cserélni.

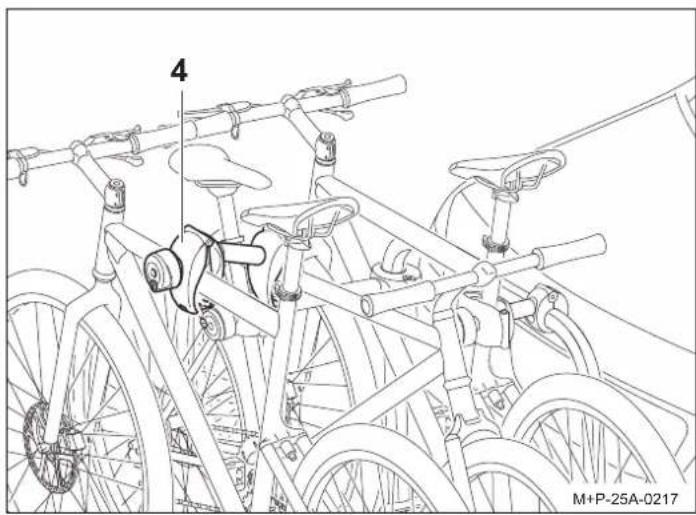

A harmadik kerékpár rögzítése a második kerékpáron történik a kiegészítő tartóval (4).

A kerékpárok leszerelése

A tartók (4), (3) és (2) kilazítása és a kerékpárok leszerelése fordított sorrendben történik.

Előkészületek az útra

Vigyázat

Minden egyes felszerelés után, minden egyes elindulás előtt és hosszabb utazás közben is ellenőrizni kell a kerékpártartó és a kerékpárok összes csavarkötését és rögzítését, hogy azok a helyükön vannak-e, és szükség szerint után kell öket húzni. Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek. Ezt az ellenőrzést, az útviszonyoktól függően, rendszeres időközönként meg kell ismételni.

Vigyázat

Minden elindulás előtt ellenőrizni kell, hogy a világító berendezés kifogástalanul működik-e, ellenkező esetben balesetveszély áll fenn.

Útmutatás

A jármű forgalmi rendszáma és világító berendezése nem lehet takarásban.

Ha a kerékpártartó nincs teljesen kihasználva, ügyelni kell arra, hogy

• a nem használt tartók le legyenek véve a tartókeretről és biztonságosan el legyenek helyezve a csomagtérben.
• minden kulcs ki legyen húzva és el legyen rakva.
• hogy az összes keréksín feszítőszíja zárva legyen.

Izzócsere

Vigyázat

Az izzócseréhez le kell kapcsolni a jármű gyújtását és a világító berendezés dugóját ki kell húzni a vonóhorog-elektronika csatlakozóaljzatából. Ennek figyelmen kívül hagyása rövidzárlathoz vagy anyagi károkhoz vezethet. Bizonytalanság esetén hagyja, hogy az izzócserét szakember végezze.

Útmutatás

Az izzócserét a kerékpártartó bal hátsó lámpáján mutatjuk be. A jobb hátsó lámpa esetében értelemszerűen kell eljárni.

Útmutatás

Új izzó rendelésekor meg kell adni az érintett izzó típusát (14, 15, 16, 17).

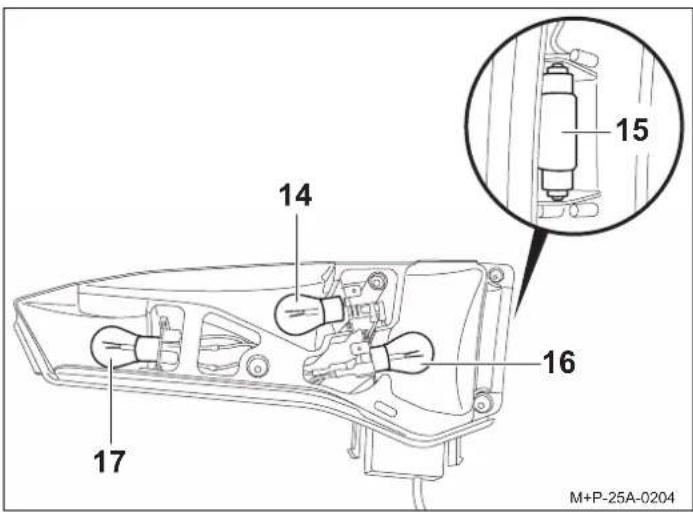

14 15 16 17 M+P-25A-0204

Megnevezés	Pótalkatrész sz.
14 Irányjelző ^1 BL PY21W 12 V sárga	E1687
15 Rendszámtábla világítás ^1 BL C5W 12 V (35 mm hosszú) fehér	E1687
16 Ködzáró lámpa ^1 a bal hátsó lámpánálBL PR21W 12 V pirosHátrameneti fényszóró ^1 jobb hátsó lámpánálBL P21W 12 V fehér	E1687E1687
17 Fék/tolatólámpa ^1 BL P21/5W 12 V fehér	E1687

1. Az izzó kereskedelmi forgalomban kapható.

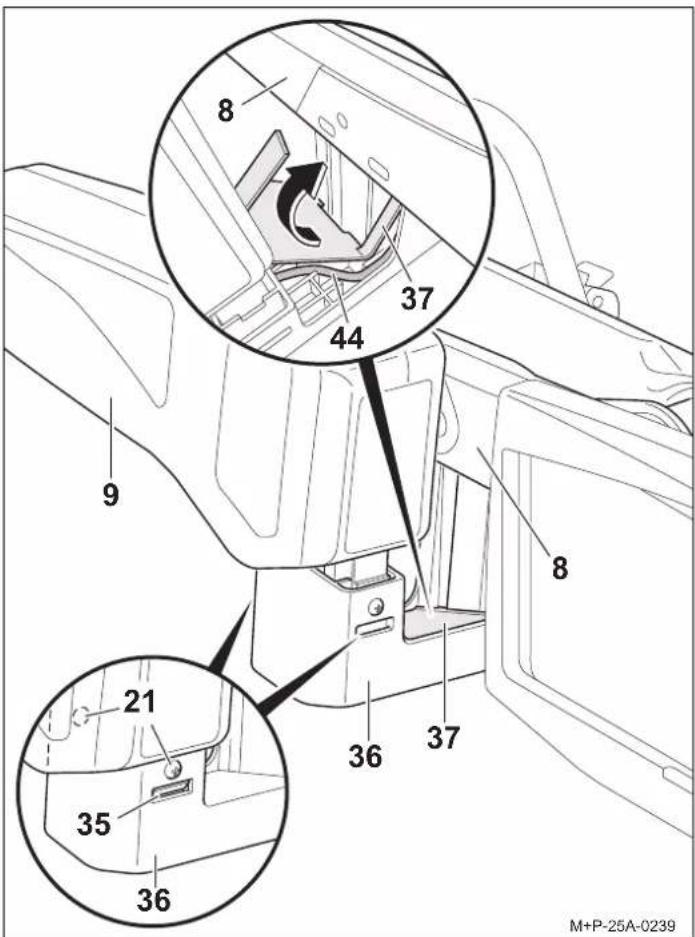

8 37 44 9 21 35 36 36 37 8 M+P-25A-0239

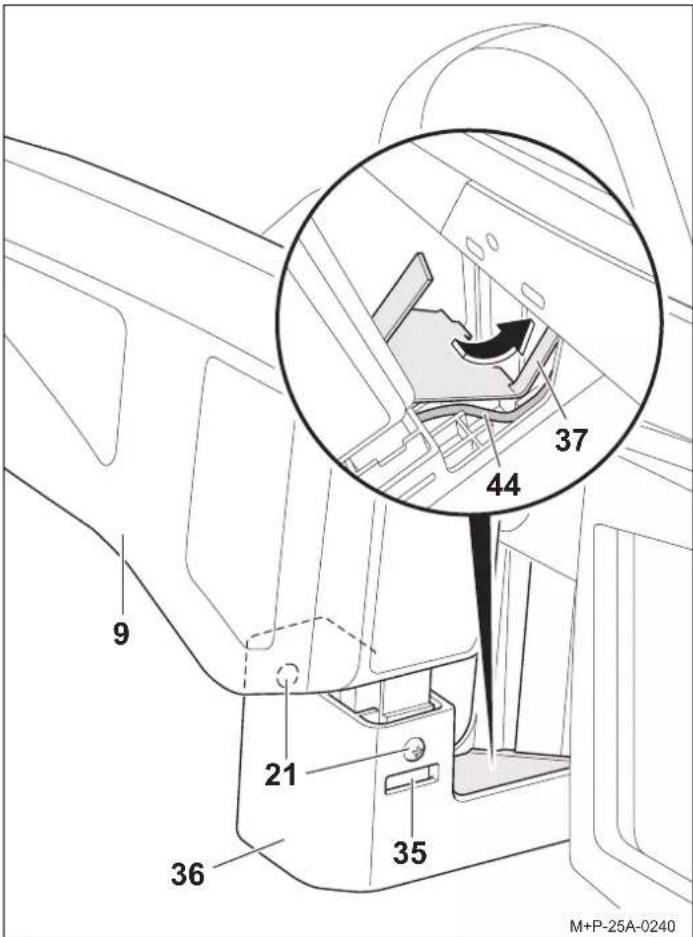

1. Tekerje ki a csavarokat (21). Nyomja meg a reteszeléseket (35)

és óvatosan emelje felfelé a hátsó lámpát (9).

1. A hátsó lámpa (9) kábelével (44) óvatosan emelje fel a borítást (37) és a nyíl irányába fűzze ki.
2. Teljesen vegye ki a tartószerkezetböl (36) a hátsó lámpát (9).

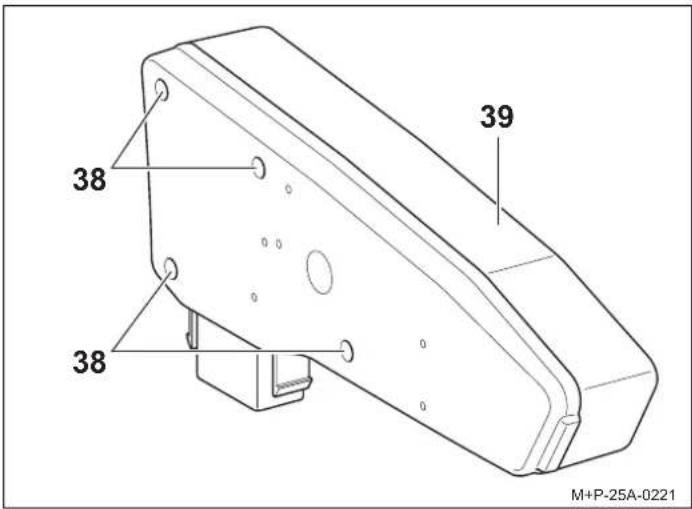

38 38 39 M+P-25A-0221

1. Csavarja le a csavarokat (38) és távolítsa el a lencsét (39).

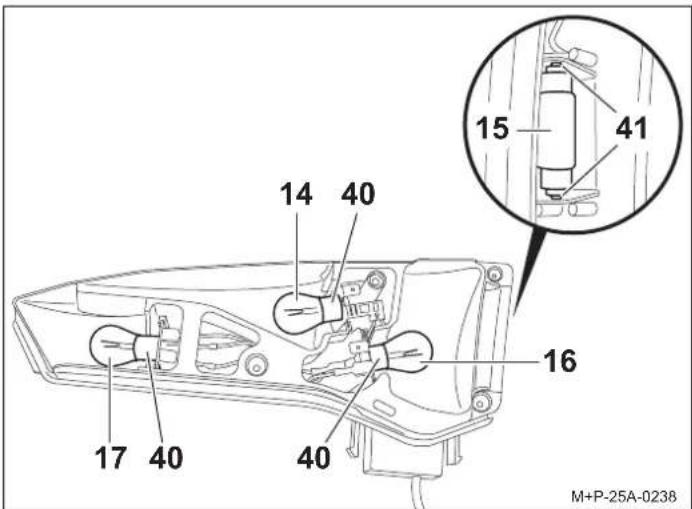

15 41 14 40 16 17 40 40 M+P-25A-0238

1. A meghibásodott izzót (14, 16, 17) az óra járásával ellentétesen 90°-kal történő elforgatáshoz kissé nyomja be a foglalatba (40) és húzza ki.
2. Húzza ki az izzót (15) a foglalatból (41).

Útmutatás

Az új izzókat csak tiszta kendővel szabad megfogni és a foglalatba (40, 41) helyezni.

1. Az új izzót (14) kissé nyomja be a foglalatba (40) és forgassa el az óra járásával egyező irányban 90°-kal. Szükséges izzók, lásd az oldalt 97.
2. A lencse (39) csavarjait (38) kézi erővel jól húzza meg.

9 21 36 35 37 44 M+P-25A-0240

1. Tolja be a hátsó lámpát (9) a tartószerkezetbe (36) bepattintás nélkül.
2. Helyezze a kábelt (44) a tartószerkezet (36) kábelvezetőjébe.
3. Füzze be a fedél (37) hosszú fülét a keréksínbe, majd teljesen helyezze be a fedelet (37) a tartószerkezetbe (36).
4. Teljesen tolja be a hátsó lámpát (9) a tartószerkezetbe (36), hogy a reteszelések (35) hallhatóan bepattanjanak a helyükre és csavarokkal (21) rögzítse.

Általános biztonsági útmutatások

A jármű vezetője felel azért, hogy látását és hallását ne akadályozza a jármű rakománya vagy állapota. Gondoskodnia kell arról, hogy a jármű és rakománya megfeleljen az előírásoknak és a rakomány miatt ne sérüljön a jármű közlekedésbiztonsága. Az előírt világításnak és világító berendezéseknek nappal is rendelkezésre kell állniuk és üzemkészeknek kell lenniük.

A jelen szerelési és kezelési útmutató tartalmazza a vonóhorogra szerelhető kerékpártartó általános engedélyét, így mindig a j á r m üben kell lennie.

Tartsa be a kerékpártartók használatára vonatkozóan az érintett országban érvényben lévő törvényi rendelkezéseket.

Vigyázat

Feltétlenül tartsa be a jelen szerelési és kezelési útmutatóban szereplő munkabiztonsági utasításokat.

A vonóhorgos kerékpártartó kizárólag kerékpár szállításához használható. Terepen történő használatra a kerékpártartó nem alkalmas.

Minden egyes felszerelés után, minden egyes elindulás előtt és hosszabb utazás közben is ellenőrizni kell a kerékpártató és a kerékpárok összes csavarkötését és rögzítését, hogy azok a helyükön vannak-e, és szükség szerint után kell őket húzni. Ezt az ellenőrzést az útpályaviszonyoktól függően rendszeres időközönként meg kell ismételni.

Vezetés közben a vezetőnek a visszapillantó tükrön keresztül ellenőriznie kell, hogy a kerékpártartó és a kerékpárok nem csúsztak-e/mozdultak-e el.

Amennyiben ilyet tapasztal, mérsékelt sebességgel folytassa az utat és az első lehetőségnél álljon félre, hogy meghúzza a kerékpártartó, ill. a kerékpárok csavarkötéseit és rögzítéseit.

Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek.

Vigyázat

A mozgó alkatrészeket, például a tartók és a gyorsfeszítők menetes csavarjait, rendszeres időközönként meg kell tisztítani és kenni annak érdekében, hogy ne szorulhassanak be a forgatható fogantyúk.

Ne használjon kenőanyagot az előszerelt csavarkötéseknél. A csavarkötések ettől magától értetődően meglazulnának és a kerékpártartó a rászerelt kerékpárokkal együtt leválna a járműről, ami miatt Ön és mások is megsérülhetnek vagy balesetet szenvedhetnek.

Vigyázat

Ha a rakomány (a kerékpárok) több mint 40 cm-rel túlnyúlik a kerékpártartóhoz tartozó első vagy hátsó helyzetjelző lámpák fénykibocsátási felületének külső szélén, úgy ezt jelezni kell: oldalt legfeljebb 40 cm-re a szélétől és legfeljebb 150 cm-es magasságban az útpályától, elöl fehér, hátul pedig piros fényű lámpával.

Kerékpárok szállításánál az oldalt túlnyúló kerekeket külön észrevehetővé kell tenni.

Éjszakai vezetéskor le kell takarni a kerekek fényvisszaverőit, ill. reflektorait, hogy ne homályosíthassák el a járművilágítást hátrafelé, ezzel akadályozva és megtévesztve a közlekedés többi részvevőjét.

Ennek figyelmen kívül hagyása balesethez vezethet.

Vigyázat

Indulás előtt ellenőrizni kell a világító berendezés működését. Ha a kerékpártartón be van kapcsolva a ködzárófény, akkor a járművön ki kell kapcsolni a hátsó ködzáró lámpát, azaz kettő ködzáró lámpa nem világíthat egyszerre.

Azon járművek esetében, amelyekre 1998. okt. 1. után adták ki első ízben a típusjóváhagyást, a felszerelt kerékpártartó vagy a szállított rakomány (a kerékpárok) nem takarhatja el a jármű harmadik féklámpáját. A jármű harmadik féklámpájának láthatónak kell lennie: jobb és bal oldalon a jármű hosszanti tengelyétől (vízszintesen 10°-os szögben, felfelé a lámpa szélétől) függőlegesen 10°-os szögben és lefelé (a lámpa aljától) függőlegesen 5°-os szögben.

Amennyiben nem tartják be ezeket az értékeket, úgy egy „harmadik” pótféklámpát kell felszerelni. Ennek figyelmen kívül hagyása balesethez vezethet.

Vigyázat

A kerékpártartó és a kerékpárok felszerelése megváltoztatja a fékezési és menettulajdonságokat, valamint a jármű oldalszél-érzékenységét. Nem szabad túllépni a 130 km/órás sebességhatárt.

A kerékpárokat nem szabad ponyvával, védőhuzattal és hasonlóval lefedni, mivel belekaphat a szél és ez erőteljesen befolyásolhatja a menettulajdonságokat.

A túlzott farnehézség megelőzése érdekében a nehéz terheket amennyire csak lehet, előre kell tolni a csomagtérben.

A vezetésmódot az út-, közlekedés- és időjárásviszonyokhoz kell igazítani és különösen óvatosan kell vezetni, ha kerék-párok vannak a tartón.

Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek.

Vigyázat

Elektromos csomagtartófedéllel felszerelt jármű esetén gondolni kell a felszerelt kerékpártartó helyigényére. Amennyiben megoldható, ki kell kapcsolni az elektromos csomagtartófedelet és manuálisan kell működtetni.

Autómosóba történő behajtás előtt le kell szerelni a kerékpártartót. Máskülönben megsérülhet a kerékpártartó, a jármű és/vagy az autómosó.

Leselejtezési útmutatások

A komponenseket, tartozékokat és a csomagolást környezetbarát módon hasznosítsa újra. A lámpát ne a háztartási, vagy lomtalanítási hulladékkal, együtt selejtezze le.

A 2012/19/EU európai irányelv, ill. az ElektroG irányelv értelmében a hasznos élettartamuk végét elért elektromos készülékeket elkülönítve kell gyűjteni és környezetbarát módon kell újrahasznosítani ezeket.

Kérjük válassza le a lámpát a tartóról és a már nem használható komponenseket adja le egy megfelelő gyűjtőhelyen.

Érdeklődjön szakkereskedőjénél.

CE
