F24 - Uchwyt rowerowy Uebler - Bezpłatna instrukcja obsługi

Rodzaj produktu	Uchwyt rowerowy na hak
Marka	Uebler
Model	F24
Liczba rowerów	2 rowery
Masa własna	Około 12 kg
Maksymalne obciążenie użytkowe	38 kg (lub 60 kg w zależności od obciążenia osi)
Maksymalna waga roweru	30 kg
Zasilanie elektryczne	13 biegunów, 12 V
Homologacja	E24*26R03/03*0098*01
Maksymalna średnica ramy	Okrągła 75 mm, owalna 75x45 mm
Wymagany materiał zaczepu	Stal St 52-3 minimum
Maksymalna dozwolona prędkość	130 km/h
Zamek antykradzieżowy	Tak, z kluczami
System oświetlenia	Tylne światła, kierunkowskazy, tablica rejestracyjna
Konserwacja	Regularnie czyścić i smarować śruby i napinacze
Części zamienne	Żarówki (ref. E1687), uchwyty, klucze
Bezpieczeństwo	Sprawdzać wszystkie mocowania przed każdą podróżą

Często zadawane pytania - F24 Uebler

Jak zamontować uchwyt rowerowy na haku?

Otwórz dźwignię blokady, umieść obudowę na kuli haka, przechyl uchwyt rowerowy w dół aż do słyszalnego zatrzaśnięcia. Czerwony znacznik nie powinien być widoczny. Zablokuj kluczykiem.

Jaka jest maksymalna waga przewożonych rowerów?

Maksymalne obciążenie użytkowe wynosi 38 kg (lub 60 kg, jeśli obciążenie osi wynosi co najmniej 6,7 kN). Każdy rower nie może przekraczać 30 kg.

Czy mogę przewozić rowery elektryczne?

Tak, pod warunkiem że waga każdego roweru nie przekracza 30 kg i że całkowite obciążenie użytkowe jest przestrzegane. Przed transportem wyjmij wyjmowane baterie.

Jak wymienić żarówkę?

Wyłącz zapłon, odłącz złącze. Odkręć śruby bloku świateł, zdejmij szkło rozpraszające. Naciśnij uszkodzoną żarówkę, obróć ją o 90° w kierunku przeciwnym do ruchu wskazówek zegara i wyjmij. Włóż nową żarówkę nie dotykając szkła.

Jaka jest maksymalna dozwolona prędkość z załadowanym uchwytem rowerowym?

Maksymalna prędkość wynosi 130 km/h. Dostosuj jazdę do warunków drogowych i pogodowych.

Jak prawidłowo zamocować rowery?

Umieść pierwszy rower z przerzutką skierowaną w stronę pojazdu. Użyj wspornika z zaciskiem na ramię i dokręć obrotową rączkę. Zabezpiecz koła taśmami mocującymi, przeciągając je między szprychami. Nie dokręcaj zbyt mocno.

Czy uchwyt rowerowy jest kompatybilny ze wszystkimi hakami?

Zaczep musi być wykonany ze stali St 52-3 minimum, a kula musi być czysta i odtłuszczona. Sprawdź dopuszczalne obciążenie pionowe swojego pojazdu (min. 50 kg dla 38 kg obciążenia użytkowego).

Czy muszę zdjąć uchwyt rowerowy przed myjnią automatyczną?

Tak, bezwzględnie należy zdemontować uchwyt rowerowy przed użyciem myjni automatycznej, aby uniknąć uszkodzenia uchwytu, pojazdu lub myjni.

Jak konserwować ruchome części?

Regularnie czyść gwintowane śruby i szybkie napinacze wodą z mydłem i lekko je smaruj. Nie używaj smaru do fabrycznie zmontowanych połączeń śrubowych.

Co zrobić w przypadku awarii oświetlenia?

Najpierw sprawdź złącze i gniazdo pojazdu. Jeśli żarówka jest uszkodzona, wymień ją zgodnie z instrukcją (ref. E1687). Jeśli problem nie ustępuje, skonsultuj się ze specjalistą.

INSTRUKCJA OBSŁUGI F24 Uebler

Bagażnik rowerowy na hak holowniczy

Instrukcja montażu i obsługi

dziękujemy za zakup bagażnika rowerowego firmy UEBLER.

Należy koniecznie przestrzegać czynności i wskazówek bezpieczeństwa wymienionych w niniejszej instrukcji montażu i obsługi. Nie odpowiadamy za szkody spowodowane ich nieprzestrzeganiem.

Numer homologacji ECE

E24*26R03/03*0098*01

Wskazówka

Opis i prezentacja montażu i obsługi dotyczy bagażnika rowerowego Uebler F24. W przypadku bagażnika rowerowego Uebler F14 i Uebler F34 należy postępować analogicznie.

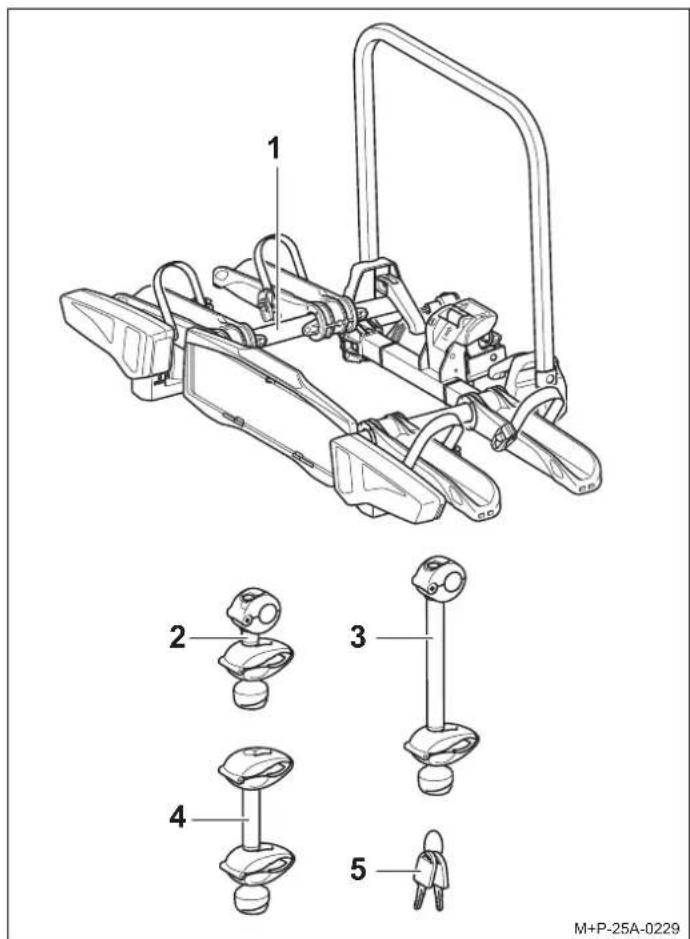

Zakres dostawy

1 2 3 4 5 M+P-25A-0229

Zakres dostawy

Nazwa	F14 F24		F34
	Ilość	Ilość	Ilość
1 Bagażnik rowerowy 1 1	1
2 Uchwyt 1. roweru 1 1 1
3 Uchwyt 2. roweru – 1 1
4 Uchwyt 3. roweru – – 1
5 K	l	u	c	z

Wskazówka

Zastrzeżone są zmiany zakresu dostawy. Naprawy lub wymianę części zlecać tylko w specjalistycznym zakładzie. Firma Uebler zaleca, ze względów bezpieczeństwa, stosować tylko dostępne u swojego sprzedawcy oryginalne części zamienne.

Wskazówka

Uchwyty (2), (3) i (4) są dołączone oddzielnie do pakietu dostawy i nie są wstępnie zmontowane. Klucze (5) są włóżone do zamków uchwytów (2), (3) i (4) oraz do zamka dźwigni zabezpieczającej (11).

Numer części

Bagażnik rowerowy Uebler F14 na 1 rower Nr kat. 15940 (pojazdy z kierownicą po lewej stronie) Nr kat. 15941 (pojazdy z kierownicą po prawej stronie)

Bagażnik rowerowy Uebler F24 na 2 rowery Nr kat. 15950 (pojazdy z kierownicą po lewej stronie) Nr kat. 15951 (pojazdy z kierownicą po prawej stronie)

Bagażnik rowerowy Uebler F34 na 3 rowery Nr kat. 15960 (pojazdy z kierownicą po lewej stronie) Nr kat. 15961 (pojazdy z kierownicą po prawej stronie)

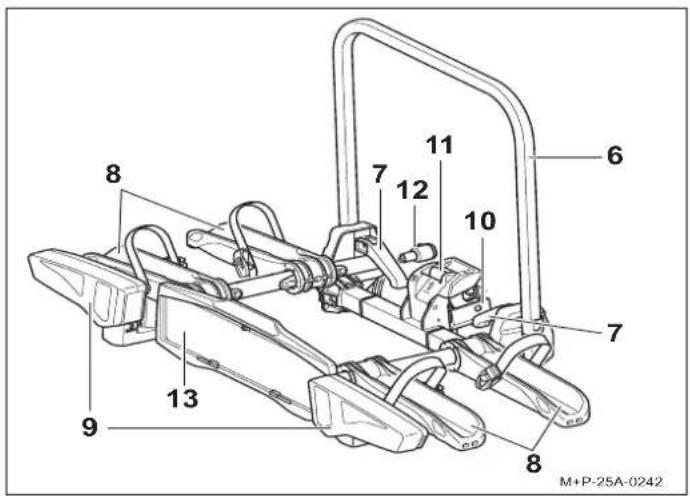

Bagażnik rowerowy

8 7 12 11 10 6 7 9 13 8 M+P-25A-0242

Nazwa

6 Rama nośna

7 Napinacz szybkomocujący

8 Szyny na koła

9 Lampy tylne

10 Mocowanie haka holowniczego

11 Dźwignia zabezpieczająca do mocowania haka holowniczego

12 Wtyk

13 Uchwyt tablicy rejestracyjnej

2 3 4

Dane techniczne

Cieżar własny
Uebler F14, na maks. 1 rower	ok. 9,9 kg
Uebler F24, na maks. 2 rowery	ok. 12 kg
Uebler F34, na maks. 3 rowery	ok. 14,5 kg

Maksymalny ładunek (nośność)
Uebler F14, od wartości D^1 5,3 kN- przy obciążeniu podporowym min. 50 kg	30 kg
Uebler F24, od wartości D^1 5,3 kN- przy obciążeniu podporowym min. 50 kg	38 kg
Uebler F24, od wartości D^1 6,7 kN- przy obciążeniu podporowym min. 50 kg- przy obciążeniu podporowym min. 75 kg	38 kg60 kg
Uebler F34, od wartości D^1 5,3 kN --	^2
Uebler F34, od wartości D^1 6,7 kN- przy obciążeniu podporowym min. 50 kg- przy obciążeniu podporowym min. 75 kg	35,5 kg54 kg

1. patrz tabliczka znamionowa na haku holowniczym
2. niedozwolone

Zasilanie prądem
Uebler F14, na maks. 1 rower	13-biegunowe, 12 V
Uebler F24, na maks. 2 rowery	13-biegunowe, 12 V
Uebler F34, na maks. 3 rowery	13-biegunowe, 12 V

Maksymalna średnica rury ramy roweru
Rura okrągła	7
Rura owalna 75x45 mm

Montaż/demontaż bagażnika rowerowego na samochodzie

Przestroga

Hak holowniczy musi się nadawać do montażu bagażnika rowerowego:

- Materiał haka holowniczego to min. St 52-3 (patrz tabliczka znamionowa na haku holowniczym)

W przeciwnym razie może dojść do odłączenia od pojazdu bagażnika rowerowego wraz z zamontowanymi rowerami, co może doprowadzić do obrażeń znajdujących się w pobliżu osób lub do wypadku.

Końcówka kulowa haka musi zostać przed montażem oczyszczona i odtłuszczona.

Przestroga

Nieuwzględnienie zmienionych wymiarów pojazdu (szerokość, wysokość, głębokość) w połączeniu z bagażnikiem rowerowym może doprowadzić do zranienia innych osób i/lub szkód materialnych. Uwzględnić zmienione wymiary pojazdu, w szczególności podczas wjeżdżania do budynków i przejeżdżania przez zwężenia. Zachować ostrożność podczas cofania.

Przestroga

Przed każdą jazda sprawdzić prawidłowe działanie instalacji oświetleniowej, aby uniknąć wypadków.

Montaż bagażnika rowerowego na pojeździe

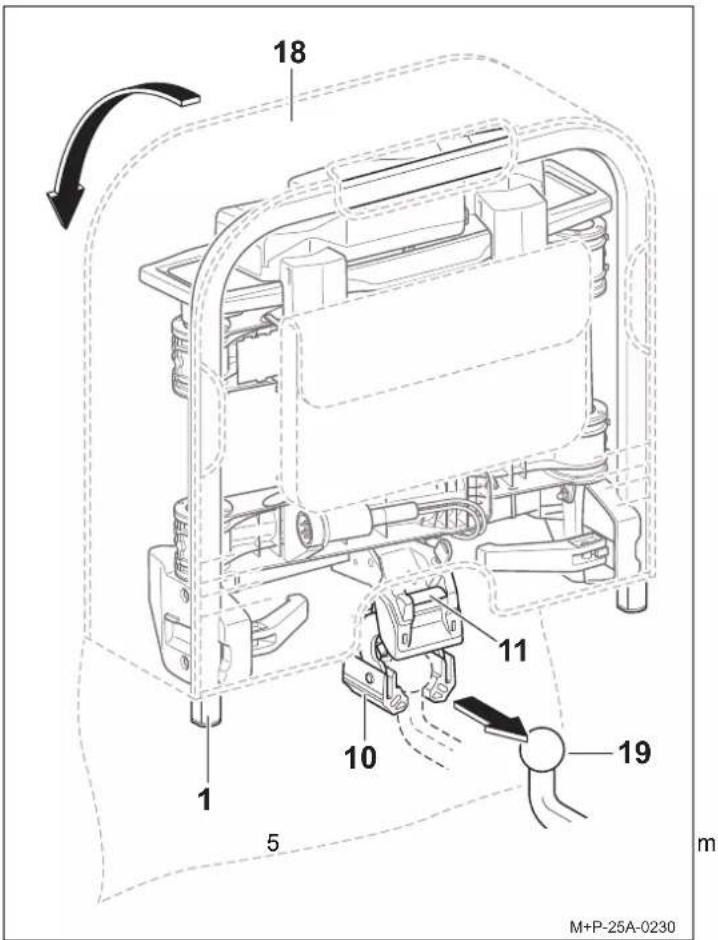

18 1 1 5 10 11 19 M+P-25A-0230 m

1. Otworzyć pokrywę pokrowca ^1 (18).
2. Nacisnąć dźwignię zabezpieczającą (11), aby rozłożyć mocowanie (10).
3. Trzymać pionowo bagażnik rowerowy (1) i nasunąć mocowaniem (10) na końcówkę kulową haka holowniczego (19).
4. Przechylić bagażnik rowerowy (1) w dół, aż dźwignia zabezpieczająca (11) słyszalnie się zatrzaśnie. Czerwone oznaczenie na dźwigni zabezpieczającej (11) nie może być widoczne.
5. Sprawdzić, czy bagażnik rowerowy (1) jest ustawiony równolegle do zderzaka i z grubsza równolegle do podłoża. Potrząsając bagażnikiem rowerowym (1), sprawdzić stabilne zamocowanie. W razie potrzeby zdjąć bagażnik rowerowy (1) i zamontować ponownie.
6. Ściągnąć pokrowiec (18) z bagażnika rowerowego (1).

1 12 5 M+P-25A-0231

1. Zablokować bagażnik rowerowy (1) kluczem (5) i wyciągnąć klucz (5).
2. Podłączyć wtyk (12) do pojazdu i zablokować, obracając w prawo.

6 II 7 7 I III M+P-25A-0232

1. Otworzyć napinacz szybkomocujący (7) (strzałka I), ustawić pionowo ramę nośną (6) (strzałka II) i zamknąć napinacz szybkomocujący (7) (strzałka III).

9 8 9 8 M+P-25A-0233

Przestroga

Szyn na koła (8) nie rozkładać z lampami tylnymi (9), aby uniknąć uszkodzenia.

1. Rozłożyć szyny na koła (8) w kierunku strzałki.
2. Sprawdzić działanie lamp tylnych (9).

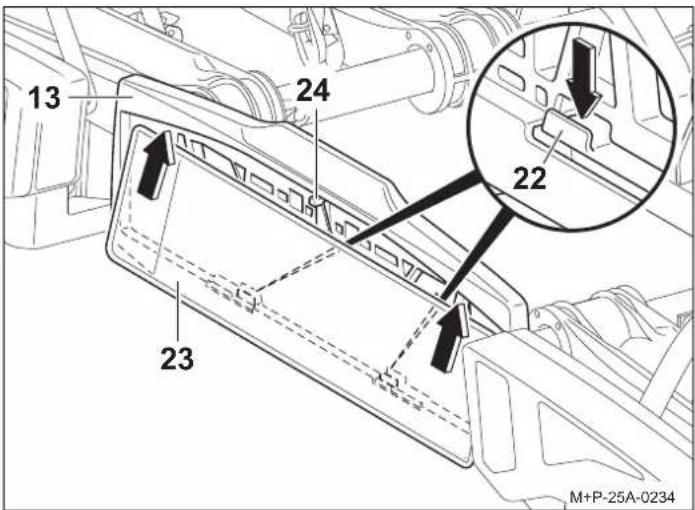

13 24 22 23 M+P-25A-0234

1. Wsunąć tablicę rejestracyjną (23) ukośnie od dołu za uchwyt tablicy rejestracyjnej (13). Uchwyt (22) wcisnąć w dół, tablicę rejestracyjną (23) wcisnąć z tyłu.
   Zwolnić uchwyt (22), aby zakleszczyć tablicę rejestracyjną (23).
2. Sprawdzić stabilne zamocowanie tablicy rejestracyjnej (23).

Wskazówka

W celu zamontowania wyższych tablic rejestracyjnych wcisnąć stoper (24) do tyłu i całkowicie wsunąć tablicę w uchwyt tablicy rejestracyjnej (13).

Wskazówka

Tablica rejestracyjna na bagażniku rowerowym musi się zgadzać z urzędową tablicą rejestracyjną pojazdu i musi być dobrze widoczna.

Demontaż bagażnika rowerowego z pojazdu

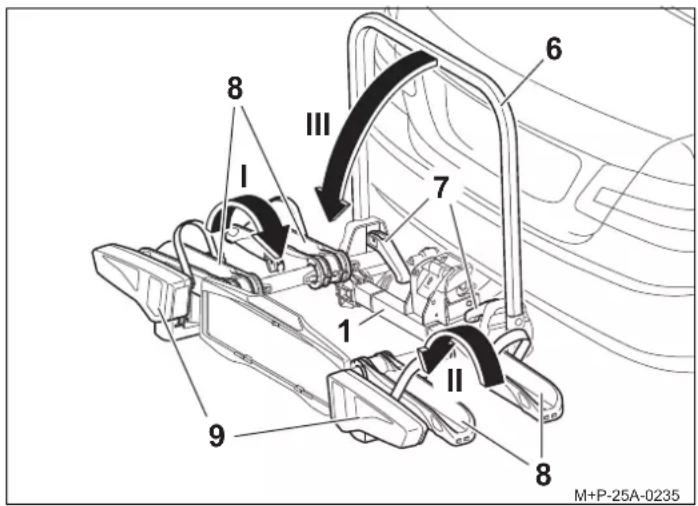

8 I III 6 7 1 II 9 8 M+P-25A-0235

Przestroga

Szyn na koła (8) nie składać z lampami tylnymi (9), aby uniknąć uszkodzenia.

1. Złożyć szyny na koła (8) w kierunku strzałki (strzałka I, następnie strzałka II).
2. Otworzyć napinacz szybkomocujący (7) (strzałka I), złożyć ramę nośną (6) w kierunku strzałki (strzałka III) i zamknąć napinacz szybkomocujący (7).

Wskazówka

Napinacze szybkomocujące (7) i ramę nośną (6) należy czyścić wodą z mydłem, regularnie lub w razie zabrudzenia/ograniczenia drożności.

5 11 10 19 12 20 5 11 8 18 1 M+P-25A-0241

1. Wykręcić wtyk (12) z gniazda wtykowego (20) i włożyć w uchwyt

wtyku ^2 szyny na koło (8).

1. Otworzyć bagażnik rowerowy (1) kluczem (5).
2. Nasunąć pokrowiec (18) na bagażnik rowerowy (1).
3. Nacisnąć dźwignię zabezpieczającą (11) i przechylić bagażnik rowerowy (1) pionowo w górę (strzałka IV).
4. Ściągnąć do tyłu bagażnik rowerowy (1) z końcówki kulowej haka holowniczego (19).
5. Odstawić bagażnik rowerowy (1) mocowaniem (10) na podłoże, aby w ten sposób zamknąć mocowanie (10).
6. Zamknąć pokrywę pokrowca (18).

Montaż/demontaż rowerów

Przestroga

Bagażnik rowerowy na hak holowniczy należy używać wyłącznie do transportowania rowerów.

Na bagażniku rowerowym wolno transportować tylko rowery o maksymalnej masie do 30 kg.

W żadnym przypadku nie wolno przekraczać maksymalnie dopuszczalnej nośności bagażnika rowerowego, obciążenia podporowego haka holowniczego oraz dopuszczalnej masy całkowitej pojazdu i maksymalnie dopuszczalnego nacisku na oś pojazdu (patrz instrukcja obsługi pojazdu).

W przeciwnym razie może dojść do odłączenia od pojazdu bagażnika rowerowego wraz z zamontowanymi rowerami, co może doprowadzić do obrażeń znajdujących się w pobliżu osób i/lub do wypadku.

Przestroga

Przed montażem rowerów zdjąć z nich foteliki dziecięce i wszystkie lużne elementy, jak np. bidony, torby podsiodłowe, akumulatory rowerów elektrycznych, i schować je w bezpiecznym miejscu.

Rowery muszą być zamocowane na bagażniku jak najbardziej równomiernie i z niskim środkiem ciężkości oraz zabezpieczone przed spadnięciem za pomocą uchwytu na ramie roweru i pasków mocujących na kołach przednich i tylnych.

W przeciwnym razie rowery mogą się podczas jazdy odłączyć od pojazdu i spowodować wypadek z udziałem innych uczestników ruchu z obrażeniami ciała i szkodami materialnymi.

Przestroga

Ześlizgnięcie/wywrócenie się rowerów grozi ryzykiem obrażeń. Rowery należy zabezpieczyć przed ześlizgnięciem/wywróceniem się.

Montaż i demontaż rowerów wykonywać przy pomocy drugiej osoby.

Przestroga

Zależnie od typu pojazdu bagażnik z rowerami może się znajdować zbyt blisko rury wydechowej pojazdu. Gorąca rury wydechowa i/lub gorące spaliny mogą uszkodzić bagażnik rowerowy i/lub rowery. W takim przypadku bagażnik rowerowy nie nadaje się do użytku.

W przypadku transportu rowerów z częściami karbonowymi należy skonsultować się z producentem/sprzedawcą, czy takie rowery nadają się do transportu na bagażniku rowerowym.

Rozmieszczenie rowerów

Przestrzegać przedstawionego tutaj sposobu rozmieszczenia rowerów w kierunku jazdy (strzałka).

Wskazówka

Cieżkie rowery montować bliżej pojazdu, a lżejsze (np. rowery dziecięce) dalej z tyłu bagażnika rowerowego. Pierwszy rower zamontować wieńcem zębatym zwróconym w s t r o n e pojazdu.

Montaż pierwszego roweru

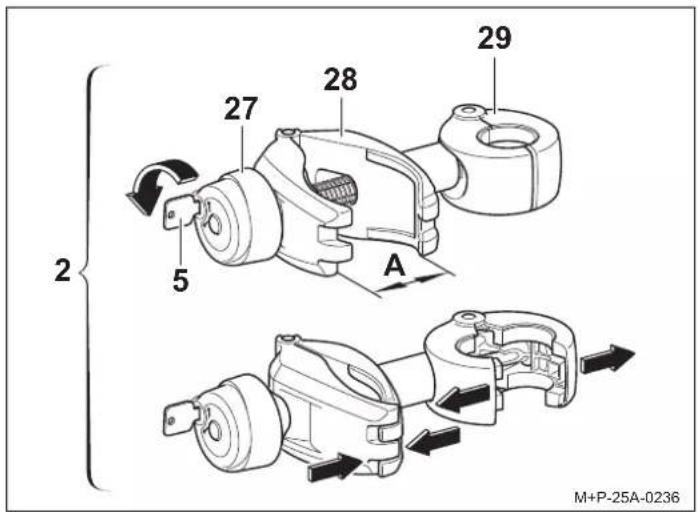

2 5 27 28 29 A M+P-25A-0236

1. Wyjąć uchwyt (2) z opakowania i przygotować do montażu roweru.
2. Odryglować pokrętło (27) kluczem (5).
3. Odkręcić zacisk (28) pokrętem (27) aż do otwarcia zacisku (28) (A).
4. Ścisnąć i przytrzymać zacisk (28). Zacisk (29) otwiera się.

2827229 5 2 8 31 26 30 M+P-25A-0243

1. Otwarty zacisk (29) umieścić wokół ramy nośnej i zwalniając zacisk (28), zamknąć wokół ramy nośnej.
2. Nacisnąć napinacz (31) (strzałka II) i wyciągnąć pasek mocujący (26).

Przestroga

Uchwyt (2) mocować tylko do ramy roweru, ponieważ w przeciwnym razie inne elementy roweru mogą ulec uszkodzeniu. Nie mogą zostać zakleszczone żadne inne elementy roweru, jak np. linki przerzutek lub linki hamulcowe. Uszkodzone uchwyty należy niezwłocznie wymienić.

2827229 5 2 31 26 30 M+P-25A-0237

1. Ustawić rower na szyny na koła i ustalić zaciskiem (28) uchwytu (2) na ramie roweru. Zabezpieczyć rower przed wywróceniem się.
2. Przykręcić zacisk (28) na ramie roweru pokrętem (27).
3. Zablokować uchwyt (2) kluczem (5) i wyjąć klucz (5).
4. Poprowadzić paski mocujące (26) pośrodku pomiędzy dwiemą szprychami, wsunąć w klamrę (30) i dociągnąć.

Przestroga

Nie dociągać zbyt mocno pasków mocujących (26), ponieważ w przeciwnym razie opony lub felgi mogą ulec uszkodzeniu.

1. Za pomocą napinaczy (31) dociągnąć paski mocujące (26) (strzałka I).

Wskazówka

Śruby gwintowane uchwytów należy regularnie czyścić i smarować, aby uniknąć zakleszczenia pokręteł.

Montaż drugiego roweru

Montaż drugiego roweru odbywa się analogicznie do montażu pierwszego roweru. Należy przestrzegać przeciwstawnego rozmieszczenia obu rowerów.

Przestroga

Uchwyt (3) mocować tylko do ramy roweru, ponieważ w przeciwnym razie inne elementy roweru mogą ulec uszkodzeniu. Nie mogą zostać zakleszczone żadne inne elementy roweru, jak np. linki przerzutek lub linki hamulcowe. Uszkodzone uchwyty należy niezwłocznie wymienić.

Drugi rower jest mocowany długim uchwytem (3).

Montaż trzeciego roweru

Montaż trzeciego roweru odbywa się analogicznie do montażu pierwszego roweru. Należy przestrzegać przeciwstawnego rozmieszczenia wszystkich rowerów.

Przestroga

Uchwyt (4) mocować tylko do ramy roweru, ponieważ w przeciwnym razie inne elementy roweru mogą ulec uszkodzeniu. Nie mogą zostać zakleszczone żadne inne elementy roweru, jak np. linki przerzutek lub linki hamulcowe. Uszkodzone uchwyty należy niezwłocznie wymienić.

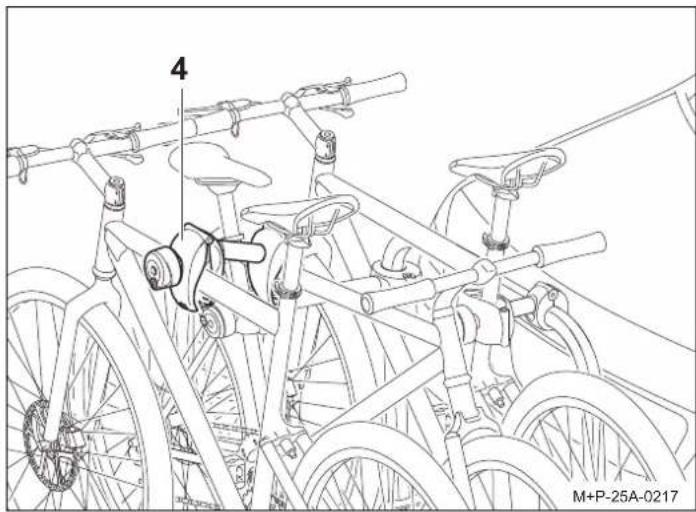

Trzeci rower jest mocowany dodatkowym uchwytem (4) do drugiego roweru.

Demontaż rowerów

Odkręcanie uchwytów (4), (3) i (2) oraz demontaż rowerów odbywa się w odwrotnej kolejności.

Przygotowanie do jazdy

Przestroga

Wszystkie połączenia śrubowe i mocowania bagażnika rowerowego i rowerów należy po każdym montażu, przed każdą jazda, a także podczas dłuższych podróży kontrolować pod kątem zamocowania i w razie potrzeby dociągnąć. W przeciwnym razie może dojść do odłączenia od pojazdu bagażnika rowerowego wraz z zamontowanymi rowerami, co może doprowadzić do obrażeń znajdujących się w pobliżu osób i/lub do wypadku. Taką kontrolę należy powtarzać regularnie, zależnie od właściwości jezdni.

Przestroga

Przed każdą jazdą sprawdzić prawidłowe działanie instalacji oświetleniowej, aby uniknąć wypadków.

Wskazówka

Tablica rejestracyjna i oświetlenie bagażnika rowerowego nie mogą być zakryte.

Jeśli bagażnik rowerowy nie jest całkowicie załadowany, należy pamiętać, aby:

• zdjąć niepotrzebne uchwyty z ramy nośnej i umieścić je bezpiecznie w bagażniku;
  • wyciągnąć i schować wszystkie klucze;
• zamknąć pasy mocujące wszystkich szyn na koła.

Wymiana żarówek

Przestroga

W celu wymiany żarówek musi być wyłączony zapłon pojazdu i wyciągnięta wtyczka oświetlenia z gniazda wtykowego instalacji elektrycznej haka holowniczego. W przeciwnym razie może dojść do zwarcia lub szkód materialnych. W razie niejasności zlecić wymianę żarówek wykwalifikowanemu serwisowi.

Wskazówka

Wymiana żarówek jest opisana i przedstawiona na przykładzie lewej lampy tylnej bagażnika rowerowego. Wymiana żarówek w prawej lampie tylnej odbywa się analogicznie.

Wskazówka

Przy zamawianiu nowej żarówki należy podać odpowiednią żarówkę (14, 15, 16, 17).

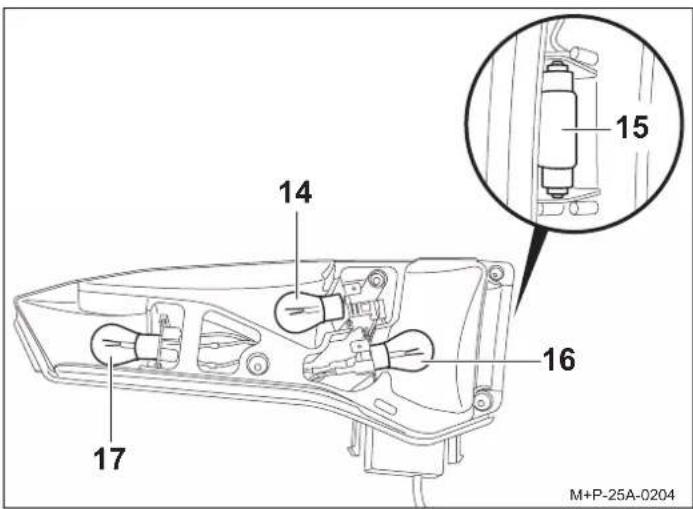

14 15 16 17 M+P-25A-0204

Nazwa	Nr części zamiennej
14 Kierunkowskaz1BL PY21W 12 V żółty	E1687
15 Oświetlenie tablicy rejestracyjnej1BL C5W 12 V (dł. 35 mm) białe	E1687
16 Tylne światło przeciwmgielne1przy lewej lampie tylnejBL PR21W 12 V czerwoneŚwiatło cofania1przy prawej lampie tylnejBL P21W 12 V białe	E1687E1687
17 Hamulec/światło tylne1BL P21/5W 12 V białe	E1687

1. Żarówka jest dostępna w handlu.

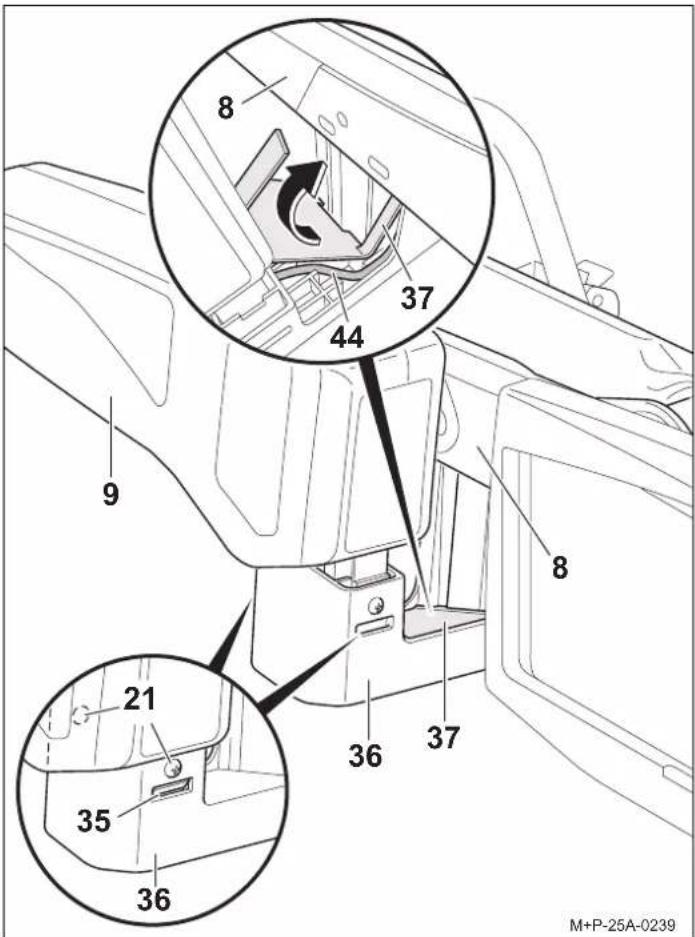

8 37 44 9 21 35 36 36 37 8 M+P-25A-0239

1. Wykręcić śruby (21). Nacisnąć blokady (35) i ostrożnie

podnieść lampę tylną (9).

1. Kablem (44) lampy tylnej (9) ostrożnie podnieść pokrywę (37) i wyciągnąć w kierunku strzałki.
2. Całkowicie wyjąć lampę tylną (9) z mocowania (36).

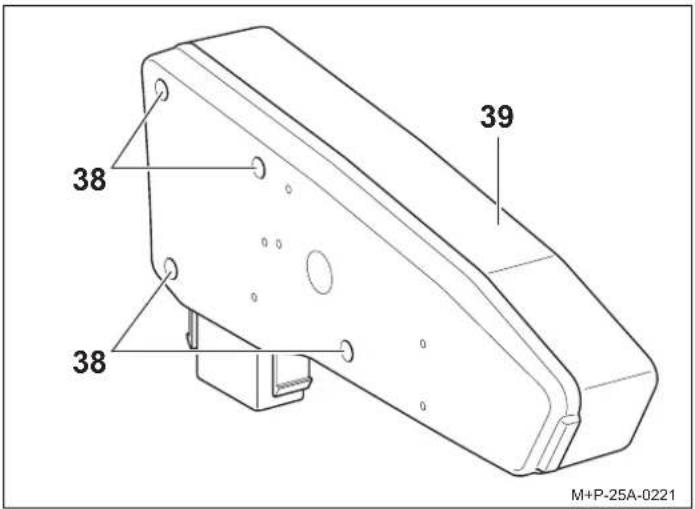

38 38 39 M+P-25A-0221

1. Odkręcić śruby (38) i zdjąć klosz (39).

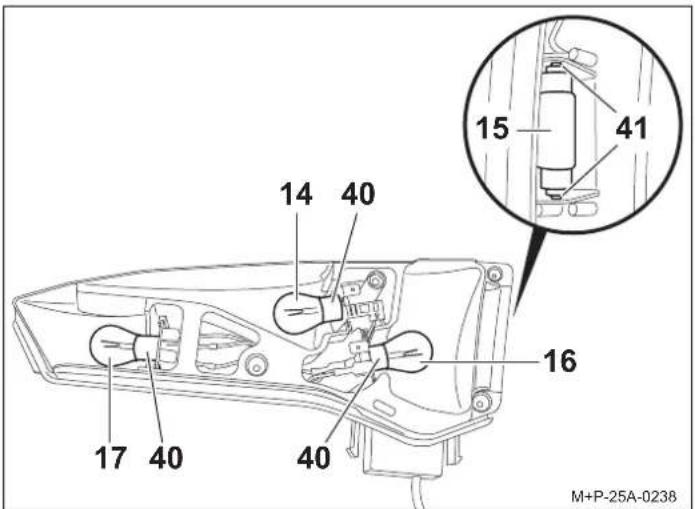

15 41 14 40 16 17 40 40 M+P-25A-0238

1. Uszkodzone żarówki (14, 16, 17) lekko wcisnąć w oprawkę (40), obrócić w lewo o 90° i wyciągnąć.
2. Wyciągnąć żarówkę (15) z oprawki (41).

Wskazówka

Nowe żarówki dotykać i wkładać w oprawkę (40, 41) tylko przy użyciu czystej ścierki.

1. Nową żarówkę (14) lekko wcisnąć w oprawkę (40) i obrócić w prawo o 90°. Wymagane żarówki, patrz strona 57.
2. Ponownie przykręcić ręką klosz (39) śrubami (38).

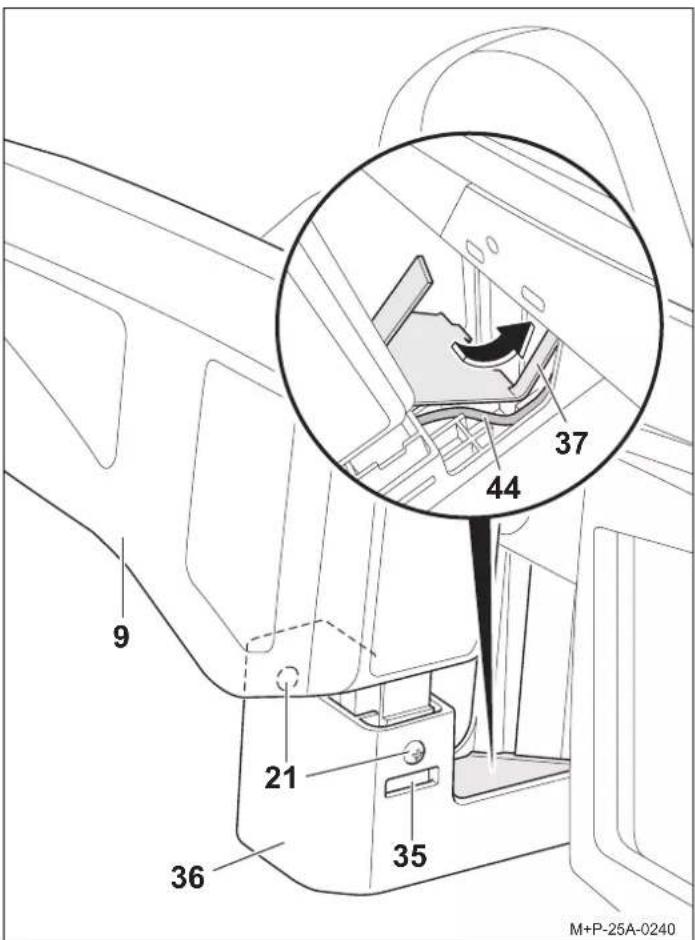

9 21 36 35 37 44 M+P-25A-0240

1. Wsunąć lampę tylną (9) w mocowanie (36), tak aby się nie zatrzasnęła.
2. Ułożyć kabel (44) w kanale kablowym mocowania (36).
3. Włożyć długi łącznik pokrywy (37) w szynę na koło i całkowicie włożyć pokrywę (37) w mocowanie (36).
4. Wsunąć całkowicie lampę tylną (9) w mocowanie (36), aż blokady (35) słyszalnie się zatrzasną, i zabezpieczyć śrubami (21).

Ogólne wskazówki dotyczące bezpieczeństwa

Kierowca jest odpowiedzialny za to, aby ładunek lub stan pojazdu nie zakłócał widoczności oraz słuchu. Musi zapewnić prawidłowy stan pojazdu i załadunku oraz musi zadbać o to, aby ładunek nie wpływał ujemnie na bezpieczeństwo ruchu pojazdu.

Wymagane przepisami oświetlenie musi być dostępne i gotowe do działania także w ciągu dnia.

Niniejsza instrukcja montażu i obsługi zawiera ogólną aprobatę techniczną bagażnika rowerowego na hak holowniczy i należy ją zawsze przechowywać w pojeździe.

Przestrzegać obowiązujących przepisów prawnych dotyczących korzystania z bagażników rowerowych w kraju zastosowania.

Przestroga

Należy koniecznie przestrzegać czynności i wskazówek bezpieczeństwa wymienionych w niniejszej instrukcji montażu i obsługi.

Bagażnik rowerowy na hak holowniczy należy używać wyłącznie do transportowania rowerów. Bagażnik rowerowy nie nadaje się do jazdy terenowej.

Wszystkie połączenia śrubowe i mocowania bagażnika rowerowego i rowerów należy po każdym montażu, przed każdą jazda, a także podczas dłuższych podróży kontrolować pod kątem zamocowania i w razie potrzeby dociągnąć.

Taką kontrolę należy powtarzać regularnie, zależnie od właściwości jezdni.

Podczas jazdy kierowca powinien kontrolować w lusterku wstecznym bagażnik rowerowy oraz rowery pod kątem ewentualnych przesunięć.

W przypadku stwierdzenia przesunięcia roweru dojechać ze zmniejszoną prędkością do najbliższego parkingu i dokręcić połączenia śrubowe oraz mocowania bagażnika lub rowerów.

W przeciwnym razie może dojść do odłączenia od pojazdu bagażnika rowerowego wraz z zamontowanymi rowerami, co może doprowadzić do obrażeń znajdujących się w pobliżu osób i/lub do wypadku.

Przestroga

Ruchome części, jak np. śruby gwintowane uchwytów i napinaczy szybkomocujących, należy regularnie czyścić i smarować, aby uniknąć zakleszczenia pokręteł.

Na wstępnie zmontowane połączenia śrubowe nie nanosić żadnego smaru. Może to doprowadzić do samoczynnego poluzowania połączeń śrubowych i do odłączenia od pojazdu bagażnika rowerowego wraz z zamontowanymi rowerami, co może spowodować obrażenia znajdujących się w pobliżu osób i/lub wypadek.

Przestroga

Jeżeli ładunek (rowery) wystaje ponad 40 cm poza zewnętrzną krawędź świąteł pozycyjnych lub tylnych bagażnika rowerowego, należy go oznakować z boku maksymalnie 40 cm od krawędzi i maksymalnie 150 cm nad jezdnią, z przodu białą lampą, a z t y łu czerwoną.

Podczas transportu rowerów dodatkowo oznakować wystające z boku koła.

Podczas jazdy w nocy zakryć światła odblaskowe na kołach, aby odbijane w nich światło nie zakłócało tylnego oświetlenia pojazdu, utrudniając jazdę innym uczestnikom ruchu.

W przeciwnym razie może dojść do wypadku.

Przestroga

Przed rozpoczęciem jazdy sprawdzić działanie instalacji oświetleniowej. Przy włączonym tylnym świetle przeciwmielnym na bagażniku rowerowym musi być wyłączone tylne światło przeciwmgielne w pojeździe. Oznacza to, że obie te lampy przeciwmgielne nie mogą świecić się jednocześnie.

W przypadku pojazdów z homologacją wydaną po 01.10.1998 zamontowany bagażnik rowerowy lub przewożony ładunek (rowery) nie może zakrywać trzeciego światła stop pojazdu.

Trzecie światło stop pojazdu musi być widoczne: z prawej i lewej strony w odniesieniu do osi wzdłużnej pojazdu – pod kątem horyzontalnym 10°, do góry w odniesieniu do krawędzi lampy – pod kątem wertykalnym 10° i do dołu – w odniesieniu do dolnej krawędzi lampy – pod kątem wertykalnym 5°.

Jeśli te wartości nie zostaną zachowane, należy zamontować dodatkowe „trzecie” światło stop.

W przeciwnym razie może dojść do wypadku.

Przestroga

Montaż bagażnika rowerowego i rowerów powoduje zmianę zachowania pojazdu podczas jazdy i hamowania oraz wrażliwości pojazdu na wiatr boczny. Nie wolno przekraczać maksymalnej prędkości jazdy 130 km/h.

Nie zakrywać rowerów plandekami, osłonami itp., ponieważ może mieć to silnym wpływ na jazdę podczas wiatru.

Ciężki bagaż w bagażniku przesunąć maksymalnie do przodu, aby zapobiec nadmiernemu obciążeniu tyłu pojazdu. Styl jazdy stale dopasowywać do warunków drogowych i pogodowych oraz zachować szczególną ostrożność podczas jazdy z załadowanym bagażnikiem rowerowym.

W przeciwnym razie może dojść do odłączenia od pojazdu bagażnika rowerowego wraz z zamontowanymi rowerami, co może doprowadzić do obrażeń znajdujących się w pobliżu osób i/lub do wypadku.

Przestroga

Jeśli pojazd jest wyposażony w elektryczną pokrywę bagażnika, zachować przy zamontowanym bagażniku rowerowym wymaganą wolną przestrzeń. W miarę możliwości wyłączyć elektryczną pokrywę bagażnika i obsługiwać ją ręcznie.

Przed wjazdem na myjnię samochodową zdemontować bagażnik rowerowy. W przeciwnym razie może dojść do uszkodzenia bagażnika rowerowego, pojazdu i/lub myjni samochodowej.

Informacje dotyczące utylizacji

Zutylizować komponenty, akcesoria i opakowanie zgodnie z zasadami ekologicznego recyklingu. Nie wyrzucać opraw oświetleniowych do pojemników na odpady komunalne.

Zgodnie z dyrektywą europejską 2012/19/UE, wzgl. niem. systemem ElektroG zużyte urządzenia elektryczne/elektroniczne należy oddzielnie segregować i poddać ekologicznej utylizacji.

Odłączyć oprawę oświetleniową od bagażnika i przekazać zużyte komponenty do odpowiedniego punktu zbiórki.

Skonsultować się ze sprzedawcą.

P

Estimado ciente,
