Producttype	Achterdragers voor trekhaak
Merk	Uebler
Model	F24
Capaciteit	2 fietsen
Leeggewicht	Ongeveer 12 kg
Maximaal laadvermogen	38 kg (of 60 kg afhankelijk van asbelasting)
Maximaal gewicht per fiets	30 kg
Elektrische voeding	13-polig, 12 V
Goedkeuring	E24*26R03/03*0098*01
Maximale buisdiameter frame	Rond 75 mm, ovaal 75x45 mm
Vereist materiaal trekhaakinrichting	Staal St 52-3 minimum
Maximaal toegestane snelheid	130 km/u
Antidiefstalslot	Ja, met sleutels
Verlichtingssysteem	Achterlichten, richtingaanwijzers, kentekenplaat
Onderhoud	Reinig en smeer regelmatig de schroefverbindingen en spanners
Reserveonderdelen	Lampen (ref. E1687), steunen, sleutels
Veiligheid	Controleer alle bevestigingen voor elke rit

Veelgestelde vragen - F24 Uebler

Hoe monteer ik de fietsendrager op de trekhaak?

Open de blokkeerhendel, plaats de opname op de trekhaakkogel, kantel de fietsendrager naar beneden tot een hoorbare klik. Het rode merkteken mag niet meer zichtbaar zijn. Vergrendel met de sleutel.

Wat is het maximaal te vervoeren gewicht?

Het maximale laadvermogen is 38 kg (of 60 kg als de asbelasting minimaal 6,7 kN is). Elke fiets mag niet zwaarder zijn dan 30 kg.

Kan ik elektrische fietsen vervoeren?

Ja, op voorwaarde dat het gewicht van elke fiets niet meer dan 30 kg bedraagt en het totale laadvermogen niet wordt overschreden. Verwijder de verwijderbare accu's voor het vervoer.

Hoe vervang ik een lamp?

Zet de ontsteking uit, koppel de stekker los. Draai de schroeven van de lampunit los, verwijder de diffuser. Druk op de defecte lamp, draai deze 90° tegen de klok in en verwijder hem. Plaats de nieuwe lamp zonder het glas aan te raken.

Wat is de maximaal toegestane snelheid met de geladen fietsendrager?

De maximale snelheid is 130 km/u. Pas uw rijstijl aan de weg- en weersomstandigheden aan.

Hoe bevestig ik de fietsen correct?

Plaats de eerste fiets met de derailleur naar het voertuig. Gebruik de steun met de klem op het frame en draai de draaigreep vast. Bevestig de wielen met de spanlippen door ze tussen de spaken te steken. Niet te strak aandraaien.

Is de fietsendrager compatibel met alle trekhaak?

De trekhaak moet van staal St 52-3 minimum zijn en de kogel moet schoon en ontvet zijn. Controleer de toegestane kogeldruk van uw voertuig (min. 50 kg voor 38 kg laadvermogen).

Moet ik de fietsendrager verwijderen voor een automatische wasbeurt?

Ja, het is verplicht om de fietsendrager te demonteren voordat u een wasstraat gebruikt om schade aan de fietsendrager, het voertuig of de wasstraat te voorkomen.

Hoe onderhoud ik de bewegende delen?

Reinig regelmatig de schroefdraad en snelspanners met zeepwater en smeer ze licht in. Gebruik geen smeermiddel op voorgemonteerde schroefverbindingen.

Wat te doen bij een storing van de verlichting?

Controleer eerst de stekker en de aansluiting van het voertuig. Als de lamp defect is, vervang deze dan zoals aangegeven (ref. E1687). Als het probleem aanhoudt, raadpleeg dan een specialist.

GEBRUIKSAANWIJZING F24 Uebler

Fietsendrager voor aanhanginrichting

• Uebler F14, voor 1 fiets
• Uebler F24, voor 2 fietsen
• Uebler F34, voor 3 fietsen

Montage- en gebruiksaanwijzing

Montage- en gebruiksaanwijzing

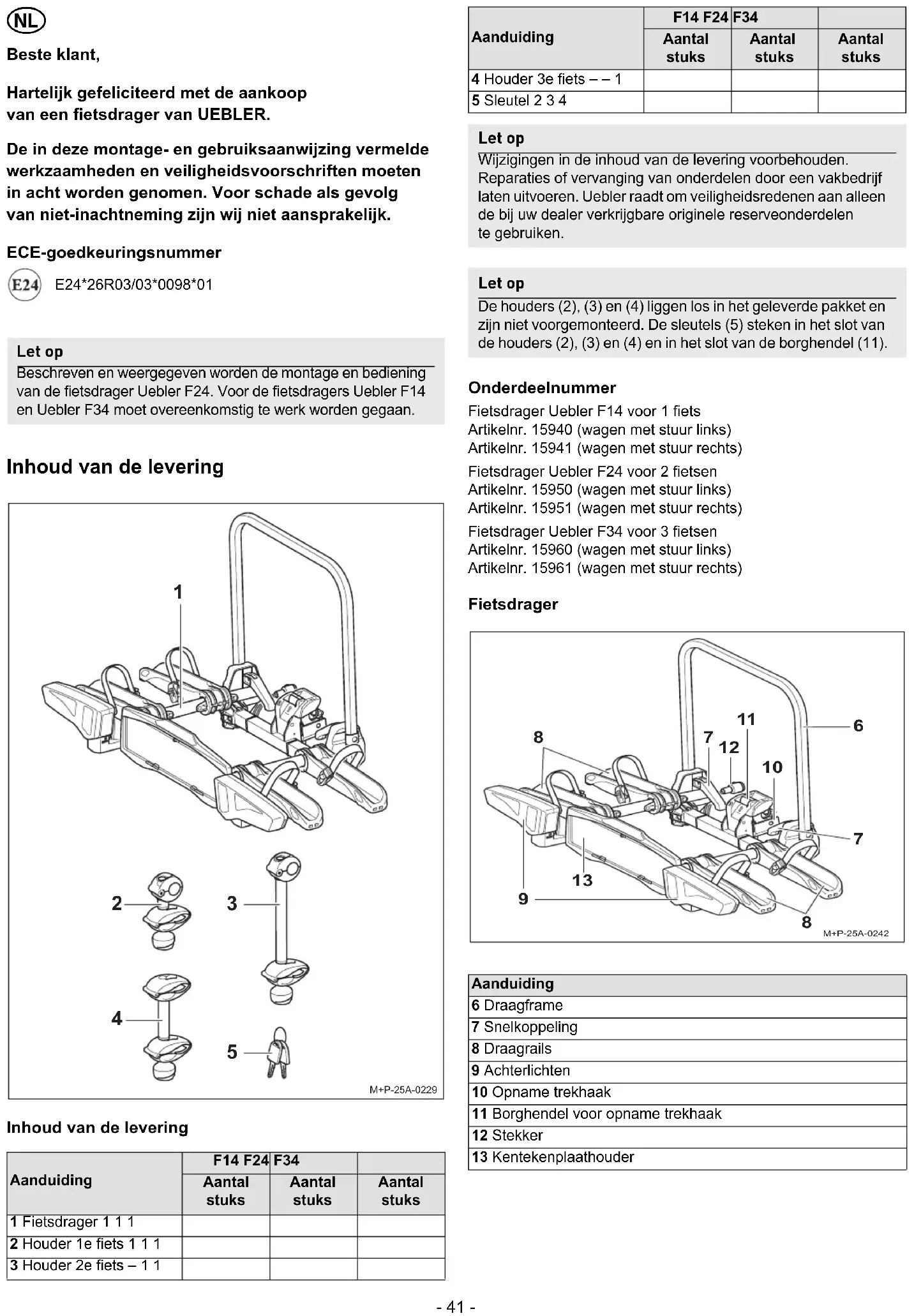

Hartelijk gefeliciteerd met de aankoop van een fietsdrager van UEBLER.

De in deze montage- en gebruiksaanwijzing vermelde werkzaamheden en veiligheidsvoorschriften moeten in acht worden genomen. Voor schade als gevolg van niet-inachtneming zijn wij niet aansprakelijk.

ECE-goedkeuringsnummer

E24*26R03/03*0098*01

Let op

Beschreven en weergegeven worden de montage en bediening van de fietsdrager Uebler F24. Voor de fietsdragers Uebler F14 en Uebler F34 moet overeenkomstig te werk worden gegaan.

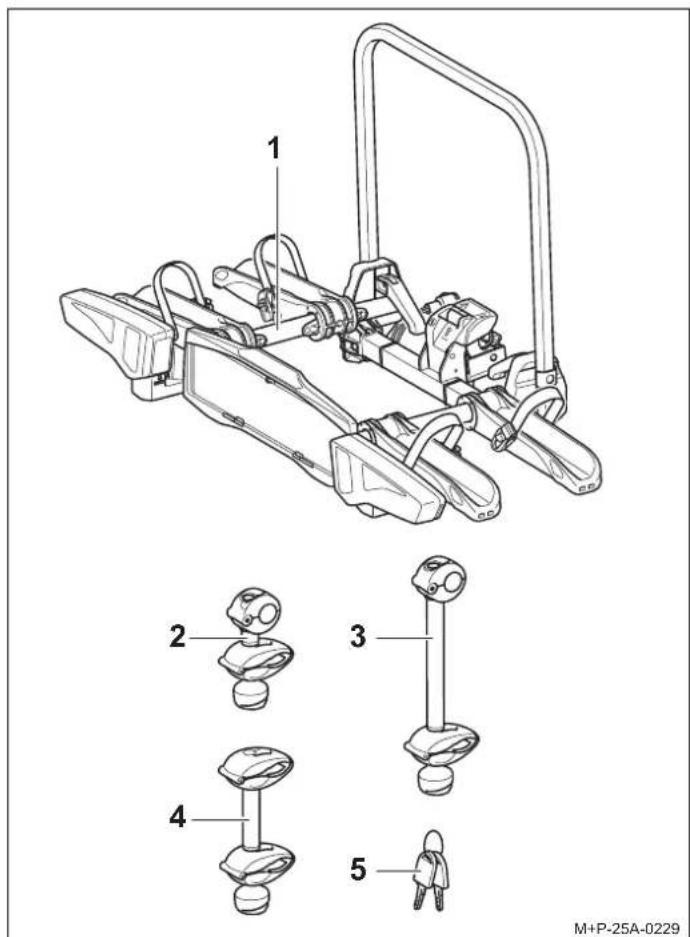

Inhoud van de levering

1 2 3 4 5 M+P-25A-0229

Inhoud van de levering

Aanduiding	F14 F24	F34
	Aantal stuks	Aantal stuks	Aantal stuks
1 Fietsdrager 1 1 1
2 Houder 1e fiets 1 1 1
3 Houder 2e fiets – 1 1

Aanduiding	F14 F24	F34
	Aantal stuks	Aantal stuks	Aantal stuks
4 Houder 3e fiets -- 1
5 Sleutel 2 3 4

Let op

Wijzigingen in de inhoud van de levering voorbehouden. Reparaties of vervanging van onderdelen door een vakbedrijf laten uitvoeren. Uebler raadt om veiligheidsredenen aan alleen de bij uw dealer verkrijgbare originele reserveonderdelen te gebruiken.

Let op

De houders (2), (3) en (4) liggen los in het geleverde pakket en zijn niet voorgemonteerd. De sleutels (5) steken in het slot van de houders (2), (3) en (4) en in het slot van de borghendel (11).

Onderdeelnummer

Fietsdrager Uebler F14 voor 1 fiets

Artikelnr. 15940 (wagen met stuur links)

Artikelnr. 15941 (wagen met stuur rechts)

Fietsdrager Uebler F24 voor 2 fietsen

Artikelnr. 15950 (wagen met stuur links)

Artikelnr. 15951 (wagen met stuur rechts)

Fietsdrager Uebler F34 voor 3 fietsen

Artikelnr. 15960 (wagen met stuur links)

Artikelnr. 15961 (wagen met stuur rechts)

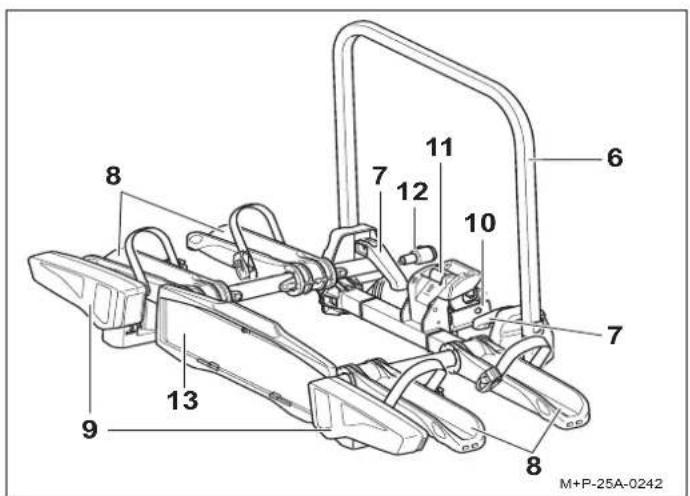

Fietsdrager

8 7 12 11 10 6 7 9 13 8 M+P-25A-0242

Aanduiding

6 Draagframe

7 Snelkoppeling

8 Draagrails

9 Achterlichten

10 Opname trekhaak

11 Borghendel voor opname trekhaak

12 Stekker

13 Kentekenplaathouder

Technische gegevens

Eigen gewicht
Uebler F14, voor max. 1 fiets ca. 9,9 kg
Uebler F24, voor max. 2 fietsen ca. 12 kg
Uebler F34, voor max. 3 fietsen ca. 14,5 kg

Maximaal laadvermogen
Uebler F14, vanaf D-waarde ^1 5,3 kN- Bij kogeldruk min. 50 kg	30 kg
Uebler F24, vanaf D-waarde ^1 5,3 kN- Bij kogeldruk min. 50 kg 38 kg
Uebler F24, vanaf D-waarde ^1 6,7 kN- Bij kogeldruk min. 50 kg- Bij kogeldruk min. 75 kg	38 kg60 kg
Uebler F34, vanaf D-waarde ^1 5,3 kN --	^2
Uebler F34, vanaf D-waarde ^1 6,7 kN- Bij kogeldruk min. 50 kg- Bij kogeldruk min. 75 kg	35,5 kg54 kg

1. zie typeplaatje op de trekhaak
2. niet toegestaan

Stroomvoorziening
Uebler F14, voor max. 1 fiets	13-polig, 12 V
Uebler F24, voor max. 2 fietsen	13-polig, 12 V
Uebler F34, voor max. 3 fietsen	13-polig, 12 V

Maximale buisdiameter van het fietsframe
Ronde buis 75 mm
Ovale buis 75x45 mm

Fietsdrager op de wagen monteren/demonteren

⚠️ Voorzichtig

De trekhaak moet geschikt zijn voor de montage van een fietsdrager:

- Materiaal van de trekhaak minstens St 52-3 (zie typeplaatje op de trekhaak)

Door niet-inachtneming kan de fietsdrager samen met de gemonteerde fietsen van de wagen losraken en daardoor uzelf en andere personen verwonden of een ongeluk veroorzaken. De kogelkop moet voor de montage worden gereinigd en ontvet.

Voorzichtig

Door de gewijzigde voertuigmaten (breedte, hoogte, diepte) tijdens het gebruik van de fietsdrager kan het niet in acht nemen van deze voertuigmaten persoonlijk letsel en/of materiële schade tot gevolg hebben. Bij afslagen en doorgangen de gewijzigde voertuigmaten in acht nemen. Voorzichtig achteruitrijden.

⚠️ Voorzichtig

De verlichtingsinstallatie voor elke rit controleren op een goede werking, anders kunnen er ongevallen gebeuren.

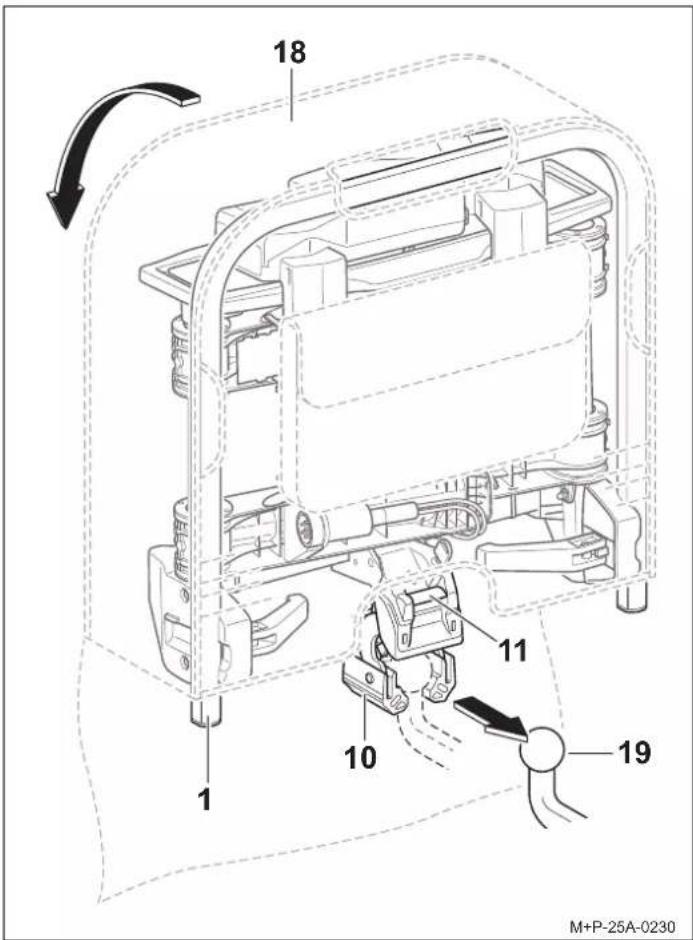

Fietsdrager op de wagen monteren

18 1 10 11 19 M+P-25A-0230

1. Deksel van de tas ^1 (18) openen.
2. De borghendel (11) indrukken, zodat de opname (10) uitklapt.
3. Fietsdrager (1) verticaal houden en met de opname (10) op de kogelkop van de trekhaak (19) schuiven.
4. Fietsdrager (1) omlaag klappen tot de borghendel (11) hoorbaar vergrendelt. De rode markering op de borghendel (11) mag niet meer zichtbaar zijn.
5. Controleren of de fietsdrager (1) parallel aan de bumper en ongeveer parallel aan de ondergrond is. Door schudden controleren of de fietsdrager (1) goed vastzit. Indien nodig de fietsdrager (1) verwijderen en opnieuw monteren.
6. Tas (18) van de fietsdrager (1) trekken.

1 12 5 M+P-25A-0231

1. Fietsdrager (1) met de sleutel (5) vergrendelen en sleutel (5) eruit trekken.
2. Stekker (12) aansluiten op de wagen en met de klok mee vergrendelen.

6 II 7 7 I III M+P-25A-0232

1. Snelkoppeling (7) openen (pijl I), draagframe (6) verticaal zetten (pijl II) en snelkoppeling (7) sluiten (pijl III).

9 8 9 8 M+P-25A-0233

Voorzichtig

Draagrails (8) niet aan de achterlichten (9) openklappen, anders kan er schade ontstaan.

1. Draagrails (8) in pijlrichting openklappen.
2. Werking van de achterlichten (9) controleren.

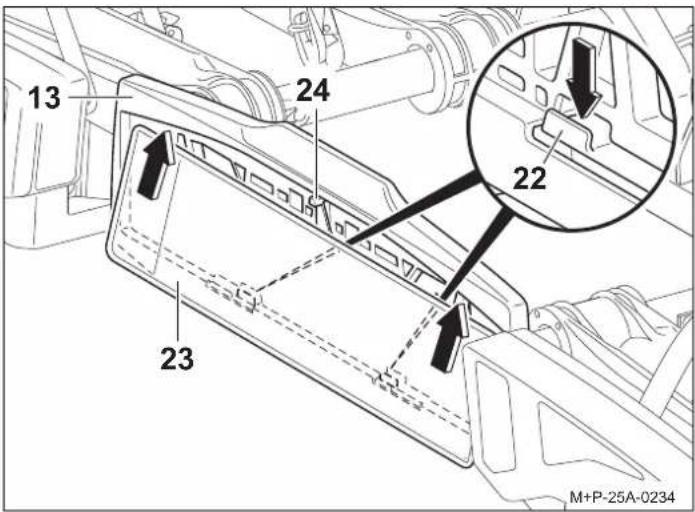

13 24 22 23 M+P-25A-0234

1. Kentekenplaat (23) van schuin onder achter de kentekenplaathouder (13) schuiven. Houder (22) omlaag drukken, kentekenplaat (23) erachter drukken. Houder (22) loslaten, zodat de kentekenplaat (23) vastklemt.
2. Controleren of de kentekenplaat (23) goed vastzit.

Let op

Voor het aanbrengen van hogere kentekenplaten de stopper (24) naar achteren duwen en de kentekenplaat volledig in de kentekenplaathouder (13) schuiven.

Let op

De kentekenplaat op de fietsdrager moet overeenkomen met de wettelijke kentekenplaat van de wagen en goed leesbaar zijn.

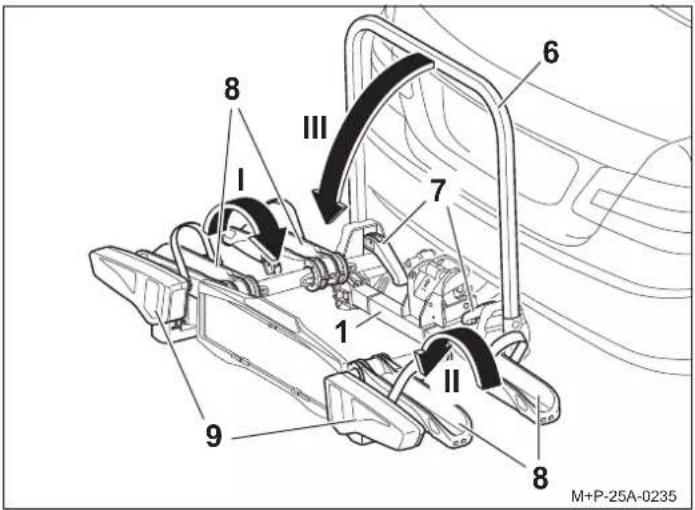

Fietsdrager van de wagen demonteren

Draagrails (8) niet aan de achterlichten (9) inklappen, anders kan er schade ontstaan.

1. Draagrails (8) in pijlrichting (pijl I, dan pijl II) inklappen.
2. Snelkoppeling (7) openen, draagframe (6) in pijlrichting (pijl III) inklappen en snelkoppeling (7) sluiten.

Let op

Snelkoppeling (7) en draagframe (6) moeten regelmatig of in geval van verontreiniging/stroefheid met zeepsop worden gereinigd.

IV 18 1 1 5 10 11 20 12 5 11 8 19 M+P-25A-0241

1. Stekker (12) uit het stopcontact (20) draaien en in de stekkerhouder ^2 van de draagrail (8) plaatsen.

2. Fietsdrager (1) met de sleutel (5) openen.

3. Tas (18) op de fietsdrager (1) schuiven.
4. Borghendel (11) indrukken en fietsdrager (1) verticaal omhoog zetten (pijl IV).
5. Fietsdrager (1) naar achteren van de kogelkop van de trekhaak (19) trekken.
6. Fietsdrager (1) met de opname (10) op de grond zetten en zo de opname (10) sluiten.
7. Deksel van de tas (18) sluiten.

Fietsen monteren/demonteren

Voorzichtig

De fietsdrager voor de trekhaak mag uitsluitend voor het transport van fietsen worden gebruikt.

Er mogen alleen fietsen met een gewicht van elk max. 30 kg op de fietsdrager worden getransporteerd.

Hierbij mogen het maximaal toegestane laadvermogen van de fietsdrager, de kogeldruk van de trekhaak alsmede het toegestane totale gewicht van de wagen en de maximaal toegestane asbelasting van de wagen (zie instructieboekje van de wagen) in geen geval worden overschreden.

Door niet-inachtneming kan de fietsdrager samen met de gemonteerde fietsen van de wagen losraken en daardoor persoonlijk letsel en/of een ongeluk veroorzaken.

Voorzichtig

Voor de montage kinderzitjes en alle losse onderdelen, bijv. drinkflessen, zadeltassen, accu's van e-bikes enz., van de fietsen verwijderen en opbergen.

De fietsen moeten zo gelijkmatig mogelijk en met laag zwaartepunt op de fietsdrager worden bevestigd en elk met een houder aan het fietsframe en spanriemen aan de voor- en achterwielen worden beveiligd tegen vallen.

Door niet-inachtneming kunnen de fietsen tijdens het rijden van het voertuig losraken en bij andere verkeersdeelnemers tot een ongeval en hieruit volgend letsel en materiële schade leiden.

Voorzichtig

Door wegglijden/kantelen bestaat gevaar voor letsel. Beveilig de fietsen tegen wegglijden/kantelen. Voer de montage en de demontage van de fietsen samen met een tweede persoon uit.

Voorzichtig

Afhankelijk van het voertuigtype kan de fietsdrager met de fietsen te dicht bij het uitlaatsysteem van de wagen zijn gepositioneerd. Door de hete uitlaatpijp en/of de hete uitlaatgassen kunnen de fietsdrager en/of de fietsen beschadigd raken.

In dit geval mag de fietsdrager niet worden gebruikt. Raadpleeg voor het transport van fietsen met carbondelen de fabrikant/dealer of deze fietsen geschikt zijn voor transport op de fietsdrager.

Indeling van de fietsen

Neem de indeling van de fietsen in de rijrichting (pijl), zoals hier weergegeven, in acht.

Let op

Zware fietsen dichtbij het voertuig en lichte fietsen (bijv. kinderfietsen) verder achter op de fietsdrager monteren. De eerste fiets met de tandkrans richting de wagen monteren.

Eerste fiets monteren

2 5 27 28 29 A M+P-25A-0236

1. Houder (2) uit de verpakking nemen en voorbereiden voor montage van de fiets.
2. Draaigreep (27) met sleutel (5) ontgrendelen.
3. Klem (28) met draaigreep (27) openschroeven tot de klem (28) geopend is (A).
4. Klem (28) samendrukken en vasthouden. De klem (29) wordt geopend.

2827229 5 2 8 31 26 30 I II M+P-25A-0243

1. De geopende klem (29) om het draagframe plaatsen en door loslaten van klem (28) om het draagframe sluiten.
2. Spanner (31) indrukken (pijl II) en de spanriem (26) eruit trekken.

⚠️ Voorzichtig

Houder (2) uitsluitend aan het fietsframe bevestigen, omdat andere onderdelen van de fiets beschadigd kunnen raken. Er mogen geen onderdelen, bijvoorbeeld versnellings- en remkabels, worden ingeklemd. Defecte houders moeten onmiddellijk worden vervangen.

2827229 5 2 31 26 30 M+P-25A-0237

1. Fiets op de draagrails zetten en met klem (28) van houder (2) op het fietsframe positioneren. Fiets borgen tegen kantelen.
2. Klem (28) op het fietsframe met draaigreep (27) vastschroeven.
3. Houder (2) met sleutel (5) vergrendelen en sleutel (5) eruit trekken.
4. Spanriem (26) in het midden tussen twee spaken steken, in de gesp (30) steken en vasttrekken.

Voorzichtig

De spanriemen (26) niet te strak spannen, omdat anders de banden of velgen beschadigd kunnen raken.

1. Met de spanner (31), de spanriemen (26) vasttrekken (pijl I).

Let op

De schroeven van de houder moeten regelmatig worden gereinigd en gesmeerd, zodat de draaigrepen niet vastroesten.

Tweede fiets monteren

De montage van de tweede fiets wordt op dezelfde wijze als de eerste fiets uitgevoerd. De tweede fiets moet in tegenovergestelde richting worden bevestigd.

Voorzichtig

Houder (3) uitsluitend aan het fietsframe bevestigen, omdat andere onderdelen van de fiets beschadigd kunnen raken. Er mogen geen onderdelen, bijvoorbeeld versnellings- en remkabels, worden ingeklemd. Defecte houders moeten onmiddellijk worden vervangen.

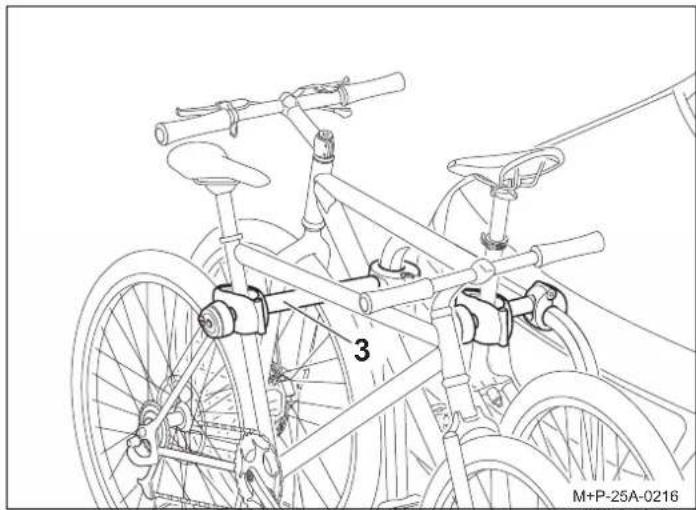

De tweede fiets wordt met de lange houder (3) bevestigd.

Derde fiets monteren

De montage van de derde fiets wordt op dezelfde wijze als de eerste fiets uitgevoerd. De fietsen moeten steeds in tegenovergestelde richting worden bevestigd.

Voorzichtig

Houder (4) uitsluitend aan het fietsframe bevestigen, omdat andere onderdelen van de fiets beschadigd kunnen raken. Er mogen geen onderdelen, bijvoorbeeld versnellings- en remkabels, worden ingeklemd. Defecte houders moeten onmiddellijk worden vervangen.

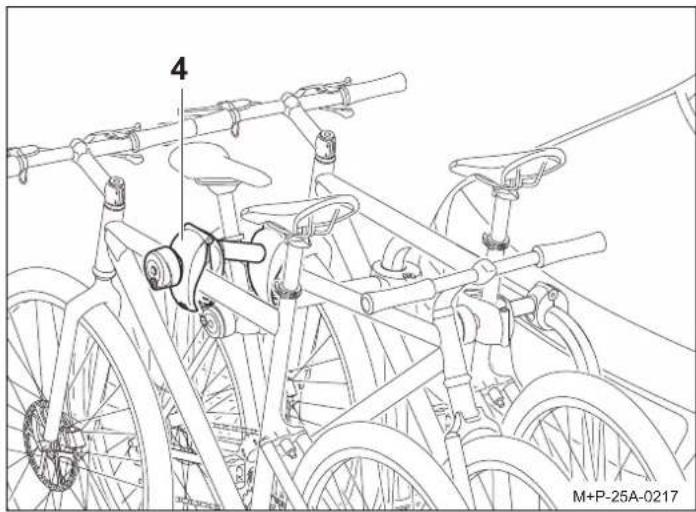

De derde fiets wordt met de extra houder (4) aan de tweede fiets bevestigd.

Fietsen demonteren

De demontage van de fietsen en het losmaken van de houders (4), (3) en (2) wordt in omgekeerde volgorde uitgevoerd.

Voorbereiding voor de rit

⚠️ Voorzichtig

Alle schroefverbindingen en bevestigingen van de fietsdrager en de fietsen moeten na elke montage, voor elke rit en ook tijdens een langere rit op goede bevestiging worden gecontroleerd en eventueel worden vastgedraaid. Door niet-inachtneming kan de fietsdrager samen met de gemonteerde fietsen van de wagen losraken en daardoor persoonlijk letsel en/of een ongeluk veroorzaken. Deze controle moet, afhankelijk van de toestand van de weg, regelmatig worden herhaald.

⚠️ Voorzichtig

De verlichtingsinstallatie voor elke rit controleren op een goede werking, anders kunnen er ongevallen gebeuren.

Let op

De kentekenplaat en de verlichtingsinstallatie van de fietsdrager mogen niet bedekt zijn.

Als de fietsdrager niet compleet beladen is, moeten:

• niet-benodigde houders van het draagframe worden verwijderd en veilig in de kofferbak worden opgeborgen
• alle sleutels worden uitgetrokken en opgeborgen.
• de spanriemen van alle draagrails gesloten zijn.

Lampen vervangen

⚠️ Voorzichtig

Om de lampen te vervangen, moet het contact van de wagen uitgeschakeld zijn en de stekker voor de verlichtingsinstallatie uit het stopcontact van de trekhaak zijn getrokken. Niet-inachtneming kan leiden tot kortsluiting of materiële schade. Bij onduidelijkheden moeten de lampen door een specialist worden vervangen.

Let op

Het vervangen van de lampen wordt aan de hand van het linker achterlicht van de fietsdrager beschreven en weergegeven. Voor het rechter achterlicht moet op dezelfde wijze te werk worden gegaan.

Let op

Bij bestelling van een nieuwe gloeilamp moet de desbetreffende gloeilamp (14, 15, 16, 17) worden vermeld.

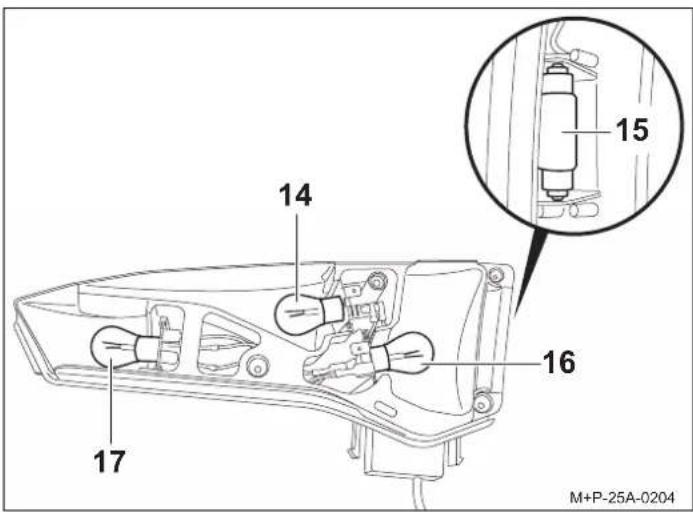

14 15 16 17 M+P-25A-0204

Aanduiding	Reserveond erdeelnr.
14 Knipperlicht ^1 BL PY21W 12 V geel	E1687
15 Kentekenplaatverlichting ^1 BL C5W 12 V (35 mm lang) wit	E1687
16 Mistachterlicht ^1 bij linker achterlichtBL PR21W 12 V roodAchteruitrijlamp ^1 bij rechter achterlichtBL P21W 12 V wit	E1687E1687
17 Rem/achterlicht ^1 BL P21/5W 12 V wit	E1687

1. De gloeilamp is in de handel verkrijgbaar.

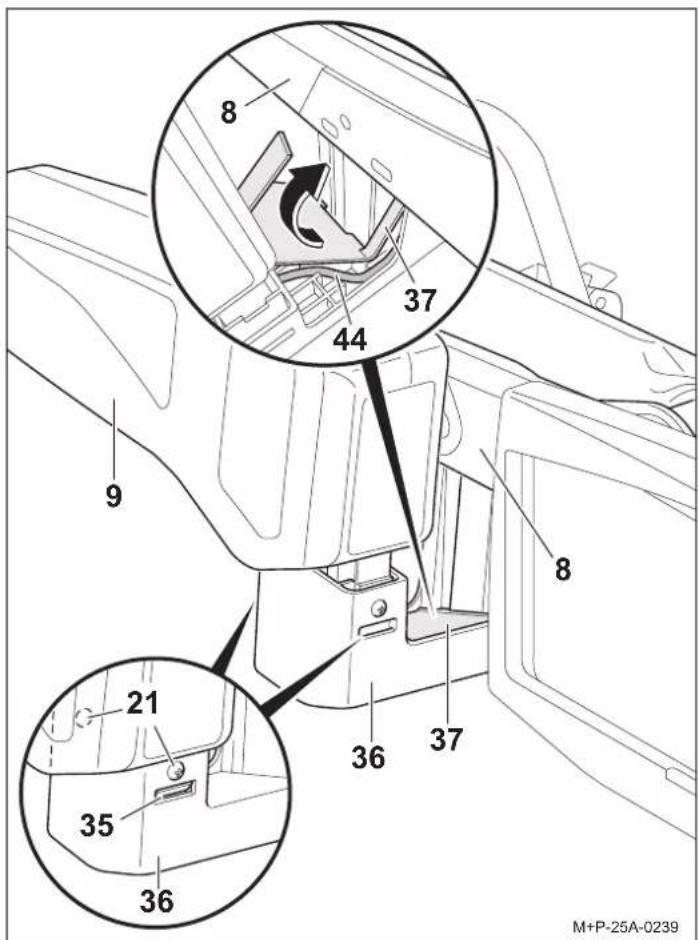

8 37 44 9 21 35 36 36 37 8 M+P-25A-0239

1. Schroeven (21) eruit draaien. Vergrendelingen (35) indrukken

en achterlicht (9) voorzichtig naar boven tillen.

1. Met de kabel (44) van het achterlicht (9) voorzichtig de afdekking (37) optillen en in pijlrichting eruit trekken.
2. Achterlicht (9) volledig uit de houder (36) nemen.

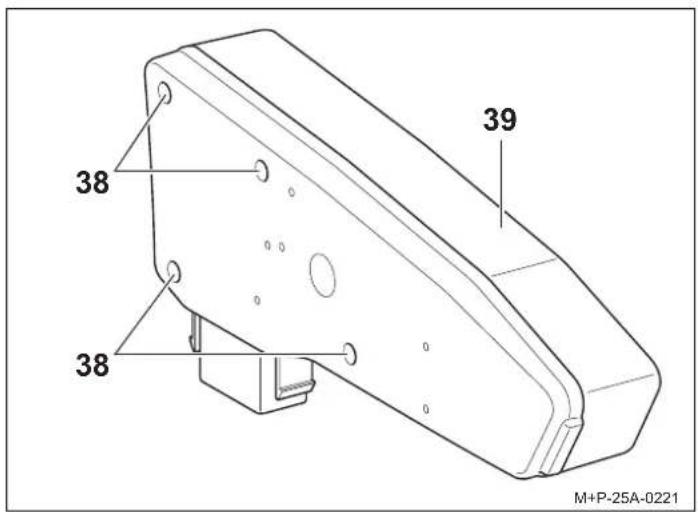

38 38 39 M+P-25A-0221

1. Schroeven (38) losdraaien en transparant plaatje (39) verwijderen.

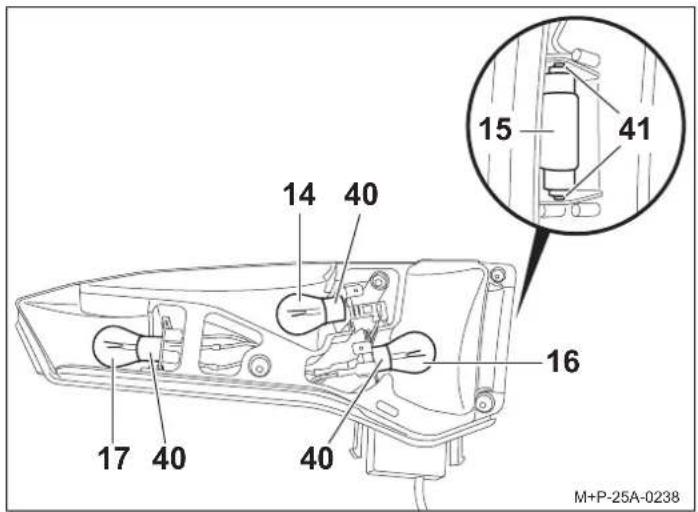

15 41 14 40 16 17 40 40 M+P-25A-0238

1. Defecte gloeilamp (14, 16, 17) licht in de fitting (40) drukken, 90° linksom draaien en eruit trekken.
2. Gloeilamp (15) uit de fitting (41) trekken.

Let op

Nieuwe gloeilampen alleen met een schone doek aanraken en in de fitting (40, 41) plaatsen.

1. Nieuwe gloeilamp (14) licht in de fitting (40) drukken en 90° rechtsom draaien. Vereiste gloeilampen, zie pagina 47.
2. Transparant plaatje (39) weer stevig vastdraaien met schroeven (38).

9 21 36 35 37 44 M+P-25A-0240

1. Achterlicht (9) in de houder (36) schuiven zonder te vergrendelen.
2. Kabel (44) in de kabelgeleiding van de houder (36) plaatsen.
3. Lange lus van de deksel (37) in de draagrail steken en deksel (37) volledig in de houder (36) plaatsen.
4. Achterlicht (9) volledig in de houder (36) schuiven tot de vergrendelingen (35) hoorbaar vastklikken en met schroeven (21) borgen.

Algemene veiligheidsaanwijzingen

De bestuurder is ervoor verantwoordelijk dat zicht en akoestische waarneming niet door de lading of de toestand van de wagen worden beperkt. Hij moet ervoor zorgen dat de wagen en de lading voldoen aan de voorschriften en dat de verkeersveiligheid van de wagen door de lading niet nadelig wordt beïnvloed. Voorgeschreven verlichting en verlichtingsinstallaties moeten ook overdag aanwezig en functioneel zijn.

Deze montage- en gebruiksaanwijzing bevat de algemene toelating van de fietsdrager voor trekhaken en moet altijd in de wagen worden bewaard.

Neem de desbetreffende wettelijke bepalingen voor het gebruik van fietsdragers in het land van gebruik in acht.

⚠️ Voorzichtig

De in deze montage- en gebruiksaanwijzing vermelde werkzaamheden en veiligheidsvoorschriften moeten in acht worden genomen.

De fietsdrager voor de trekhaak is uitsluitend geschikt voor het transport van fietsen. De fietsdrager is niet geschikt voor gebruik op ruw terrein.

Alle schroefverbindingen en bevestigingen van de fietsdrager en de fietsen moeten na elke montage, voor elke rit en ook tijdens een langere rit op goede bevestiging worden gecontroleerd en eventueel worden vastgedraaid.

Deze controle moet afhankelijk van de toestand van de weg regelmatig worden herhaald.

Tijdens het rijden moet de bestuurder door kijken in de achteruitkijkspiegel de fietsdrager en de fietsen controleren op eventuele verschuivingen/verplaatsingen.

Bij veranderingen met verlaagde snelheid naar de volgende stopmogelijkheid rijden en schroefverbindingen en bevestigingen van fietsdrager en fietsen vastdraaien.

Door niet-inachtneming kan de fietsdrager samen met de gemonteerde fietsen van de wagen losraken en daardoor persoonlijk letsel en/of een ongeluk veroorzaken.

⚠️ Voorzichtig

Beweeglijke delen, zoals de schroeven van de houder en de snelkoppeling, moeten regelmatig worden gereinigd en gesmeerd, zodat de draaigrepen niet vastroesten.

Geen smeermiddelen op de voorgemonteerde schroefverbindingen gebruiken. De schroefverbindingen kunnen hierdoor vanzelf losraken; de fietsdrager kan samen met de gemonteerde fietsen van de wagen losraken en daardoor uzelf en andere personen verwonden en/of een ongeluk veroorzaken.

⚠️ Voorzichtig

Als de lading (de fietsen) meer dan 40 cm over de buitenste rand van het lichtstraalvlak van de stads- en achterlichten van de fietsdrager uitsteekt, moet dit kenbaar worden gemaakt: aan de zijkant maximaal 40 cm van de rand en maximaal 150 cm boven de weg, naar voren door een lamp met wit licht, naar achter door een lamp met rood licht.

Tijdens het transport van de fietsen de aan de zijkant uitstekende wielen extra kenbaar maken.

Bij nachtelijke ritten de achterlichten en reflectors van de fietsen afdekken om te voorkomen dat een verkeerde waarneming van de verlichting van het voertuig andere verkeersdeelnemers hindert of verwart.

Niet-inachtneming kan leiden tot ongevallen.

⚠️ Voorzichtig

Voor de rit moet de werking van de verlichtingsinstallatie worden gecontroleerd. Bij ingeschakeld mistachterlicht van de fietsdrager moet het mistachterlicht van de wagen uitgeschakeld zijn; ze mogen niet tegelijkertijd branden. Bij voertuigmodellen die na 01-10-1998 zijn toegelaten, mag de aangebouwde fietsdrager of de lading (de fietsen) het derde remlicht van het voertuig niet afdekken. Het derde remlicht van het voertuig moet zichtbaar zijn: rechts en links (met betrekking tot de lengteas van de wagen) in een horizontale hoek van 10°, naar boven (met betrekking tot de lamprand) in een verticale hoek van 10° en naar beneden (met betrekking tot de lamponderzijde) in een verticale hoek van 5°. Indien deze waarden niet worden aangehouden, moet een 'derde' reserveremlicht worden gebruikt. Niet-inachtneming kan leiden tot ongevallen.

⚠️ Voorzichtig

De montage van de fietsdrager en de fietsen leidt tot veranderde rij- en remeigenschappen en gevoeligheid voor zijwind van de wagen. De maximale snelheid van 130 km/u mag niet worden overschreden.

De fietsen niet met zeilen, beschermingsdoeken e.d. bedekken; hierdoor worden de ligging in de wind en de rijeigenschappen aanzienlijk beïnvloed.

Zware lading in de kofferbak zo ver mogelijk naar voren schuiven om het zwaartepunt niet te veel naar achteren te laten verschuiven.

Pas het rijgedrag altijd aan de weg-, verkeers- en weersomstandigheden aan en rij extra voorzichtig als de fietsdrager beladen is.

Door niet-inachtneming kan de fietsdrager samen met de gemonteerde fietsen van de wagen losraken en daardoor persoonlijk letsel en/of een ongeluk veroorzaken.

⚠️ Voorzichtig

Als de wagen is uitgerust met een elektrische achterklep, moet bij de montage van de fietsdrager op voldoende vrije ruimte worden gelet. Indien mogelijk moet de elektrische achterklep worden gedeactiveerd en handmatig worden bediend.

Demonteer de fietsdrager alvorens de autowasstraat in te rijden. Anders kunnen de fietsdrager, de wagen en/of de autowasstraat beschadigd raken.

Aanwijzingen m.b.t. afvoer

Voer de componenten, het toebehoren en de verpakking op milieuvriendelijke wijze af. Gooi lampen niet bij het huisvuil of restafval.

Conform de Europese norm 2012/19/EU moeten in onbruik geraakte elektrische apparaten gescheiden worden ingezameld en op milieuvriendelijke wijze worden gerecycled.

Verwijder de lampen van de fietsdrager en geef de niet meer bruikbare componenten af bij een geschikt inzamelpunt.

Vraag uw dealer om informatie.

Szanowny Kliencie,
