MANUAL DE UTILIZADOR F24 Uebler

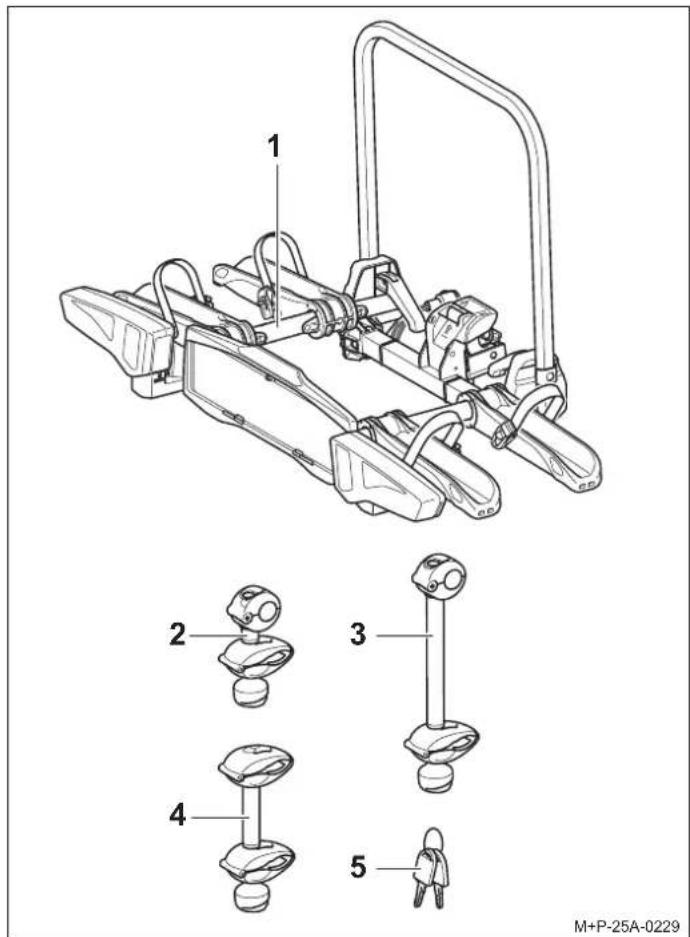

Estimado ciente, É com grande satisfação que registamos a sua preferência por um suporte de bicicletas da marca UEBLER. Os trabalhos e as advertências de segurança constantes do presente manual de montagem e de instruções devem ser rigorosamente cumpridos. Os danos resultantes do não cumprimento dos mesmos excluem qualquer responsabilidade do fabricante. N.º de homologação ECE E24*26R03/03*0098*01 Material fornecido Material fornecido Número de peça Suporte de bicicletas Uebler F14 para 1 bicicletaRef.ª de encomenda 15940 (veículo com volante à esquerda)Ref.ª de encomenda 15941 (veículo com volante à direita)Suporte de bicicletas Uebler F24 para 2 bicicletasRef.ª de encomenda 15950 (veículo com volante à esquerda)Ref.ª de encomenda 15951 (veículo com volante à direita)Suporte de bicicletas Uebler F34 para 3 bicicletasRef.ª de encomenda 15960 (veículo com volante à esquerda)Ref.ª de encomenda 15961 (veículo com volante à direita) Suporte de bicicletas Nota A montagem e utilização são descritas para o suporte de bicicletas Uebler F24. O procedimento é idêntico para os suportes de bicicletas Uebler F14 e Uebler F34.DesignaçãoF14 F24 F34Número de peçasNúmero de peçasNúmero de peças1 Suporte de bicicletas 1 1 12 Suporte 1.ª bicicleta 1 1 1

M+P-25A-0229 3 Suporte 2.ª bicicleta – 1 14 Suporte 3.ª bicicleta – – 15 Chave 2 3 4 Nota Reservados os direitos de alteração do âmbito do material fornecido.As reparações ou substituições de componentes devem ser entregues a empresas especializadas. Por motivos de segurança, a Uebler recomenda que sejam utilizadas apenas peças de substituição originais adquiridas junto de lojas da especialidade. Nota Os suportes (2), (3) e (4) são fornecidos em separado e não estão pré-montados. As chaves (5) estão inseridas nas fechaduras dos suportes (2), (3) e (4), bem como na fechadura da alavanca de segurança (11).Designação6 Arco do suporte7 Desengate rápido8 Calhas para as rodas9 Farolins traseiros10 Encaixe para o dispositivo de engate de reboque11 Alavanca de segurança do encaixe do dispositivo de engate de reboque12 Ficha13 Suporte da matrículaDesignaçãoF14 F24 F34Número de peçasNúmero de peçasNúmero de peças

M+P-25A-0242- 62 - Dados técnicos Montar e desmontar o suporte de bicicletas Montar o suporte de bicicletas no veículo

1. Abrir a tampa da bolsa

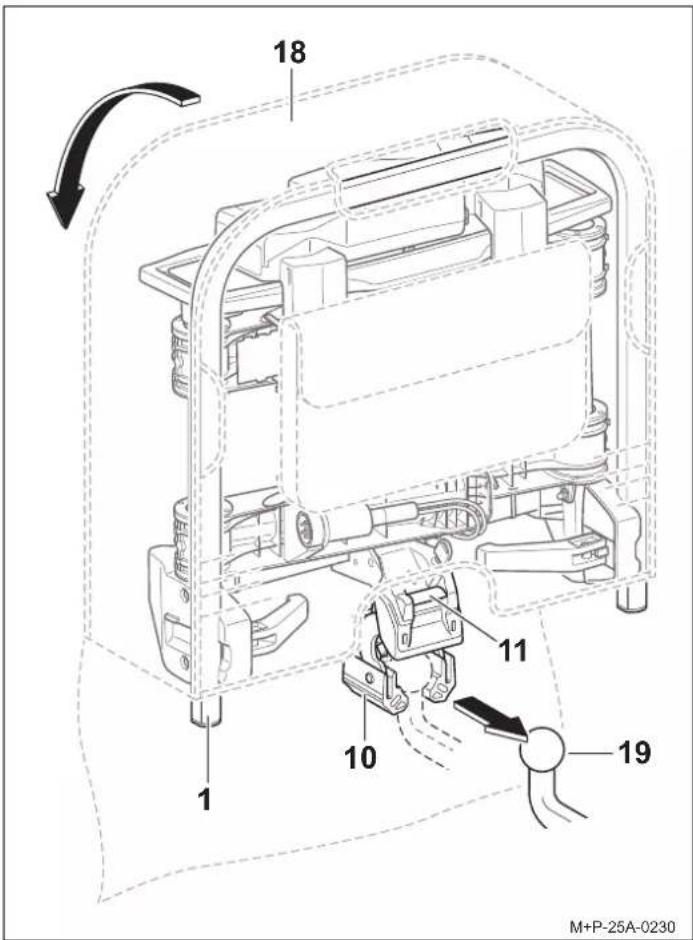

2. Pressionar a alavanca de segurança (11) para abrir

4. Bascular o suporte de bicicletas (1) para baixo até

a alavanca de segurança (11) encaixar de forma audível. A marca vermelha na alavanca de segurança (11) já não pode estar visível.

5. Controlar se o suporte de bicicletas (1) está alinhado

paralelamente ao para-choques e, mais ou menos, paralelamente ao chão. Abanar o suporte de bicicletas (1) para verificar a fixação segura. Caso necessário, desmontar o suporte de bicicletas (1) e voltar a montá-lo.

5,3 kN - com carga vertical admissível sobre a lança mín. 50 kg

1. ver placa de identificação no dispositivo de engate de reboque

5,3 kN - com carga vertical admissível sobre a lança mín. 50 kg 38 kg Uebler F24, a partir do valor D

6,7 kN - com carga vertical admissível sobre a lança mín. 50 kg - com carga vertical admissível sobre a lança mín. 75 kg 38 kg 60 kg Uebler F34, a partir do valor D

6,7 kN - com carga vertical admissível sobre a lança mín. 50 kg - com carga vertical admissível sobre a lança mín. 75 kg 35,5 kg 54 kg Alimentação de corrente Uebler F14, para máx. 1 bicicleta 13 polos, 12 V Uebler F24, para máx. 2 bicicletas 13 polos, 12 V Uebler F34, para máx. 3 bicicletas 13 polos, 12 V Diâmetro máximo dos tubos da armação de bicicletas Tubo redondo 75 mm Tubo oval 75 x 45 mm Cuidado O dispositivo de reboque deve ser adequado para montagem de um suporte de bicicletas:

• Material do dispositivo de engate de reboque com espessura mín. 52-3 (consultar a placa de identificação no dispositivo de engate de reboque) Em caso de incumprimento do disposto, é possível que o suporte de bicicletas e as bicicletas já montadas se soltem do veículo, originando ferimentos em pessoas e/ou acidentes. A cabeça esférica deve ser limpa de sujidades e de lubrificante antes da montagem. Cuidado A alteração das dimensões do veículo (largura, altura, profundidade) em conjunto com o suporte de bicicletas, pode, em caso de desrespeito pelas dimensões do veículo, originar ferimentos em si próprio ou em terceiros, e/ou originar danos materiais. Nas entradas e passagens, ter em atenção a alteração das dimensões do veículo. Atenção na marcha-atrás. Cuidado Verificar o funcionamento correto do dispositivo de iluminação antes de qualquer deslocação, caso contrário, podem ocorrer acidentes.

1. A bolsa está disponível como opção (para o suporte de bici-

8. Ligar a ficha (12) ao veículo e bloquear no sentido

dos ponteiros do relógio.

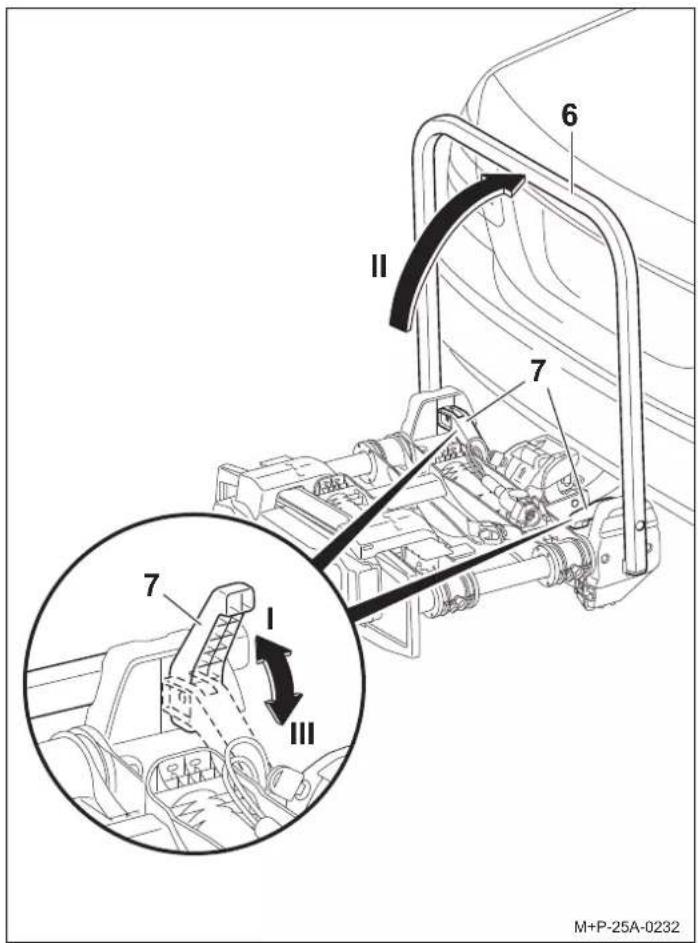

9. Abrir o desengate rápido (7) (seta I), posicionar o arco do

suporte (6) na vertical (seta II) e fechar o desengate rápido (7) (seta III).

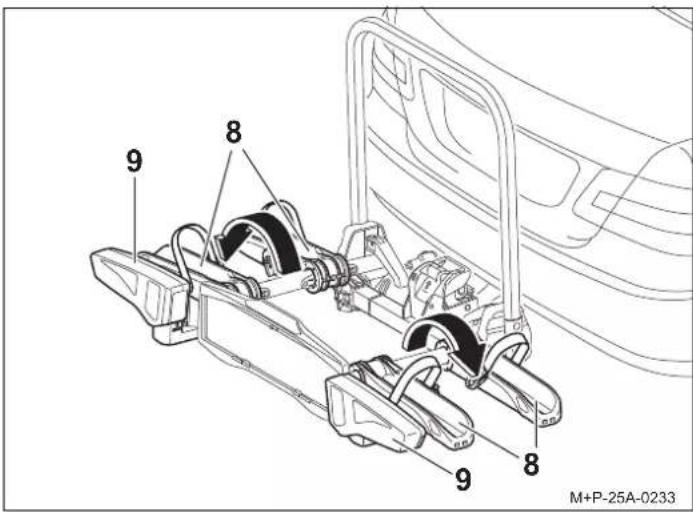

10. Abrir as calhas para as rodas (8) na direção da seta.

11. Controlar o funcionamento dos farolins traseiros (9).

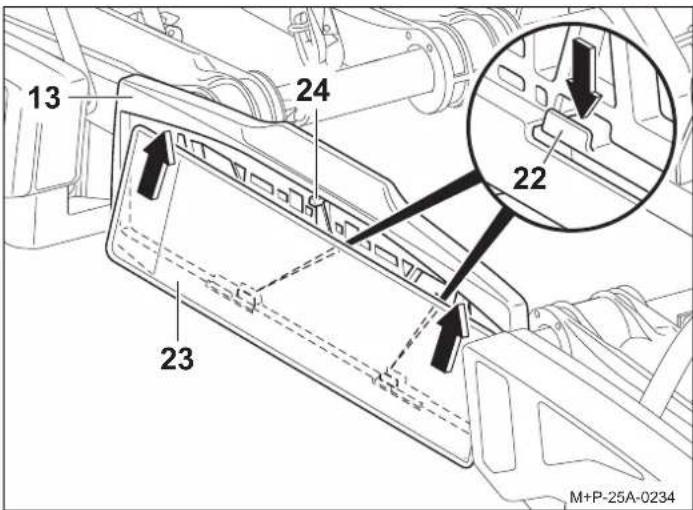

13. Verificar o correto assentamento da matrícula (23).

M+P-25A-0232 Cuidado Não abrir as calhas para as rodas (8) com os farolins traseiros (9), dado que tal pode causar danos. Nota Para a colocação de matrículas mais altas, premir o batente (24) para trás e empurrar a matrícula totalmente para dentro do respetivo suporte (13). Nota A matrícula no suporte de bicicletas deve coincidir com a matrícula do veículo e estar bem legível.

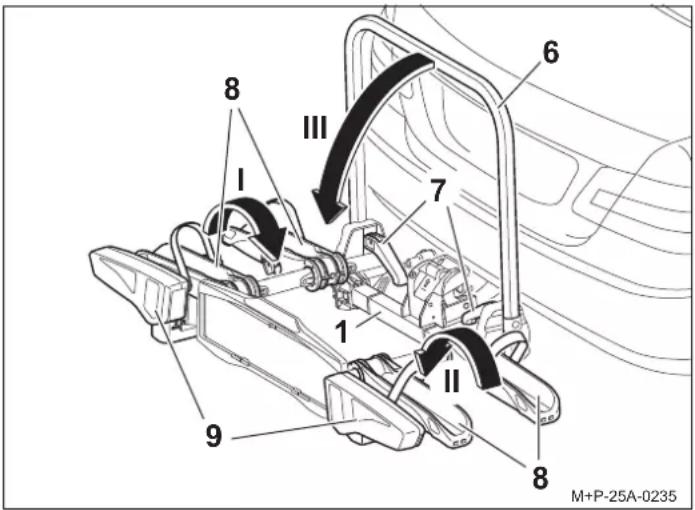

1. Fechar as calhas para as rodas (8) na direção da seta

(seta I e depois seta II).

2. Abrir o desengate rápido (7), fechar o arco do suporte (6) na

direção da seta (seta III) e fechar o desengate rápido (7).

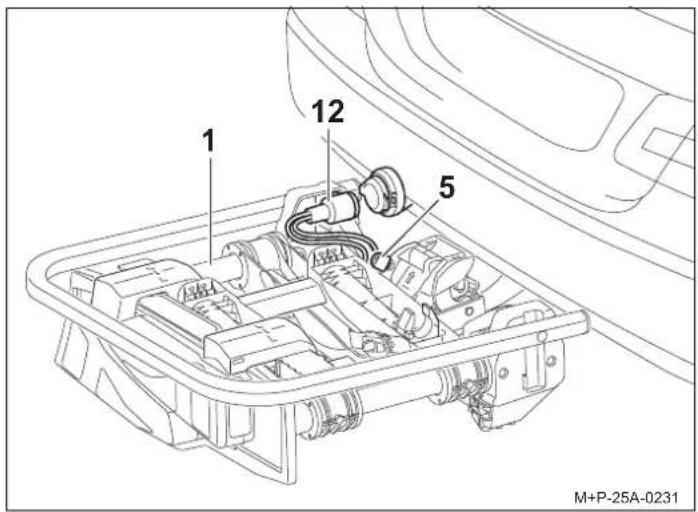

3. Rodar a ficha (12) para fora da tomada (20) e inseri-la no seu

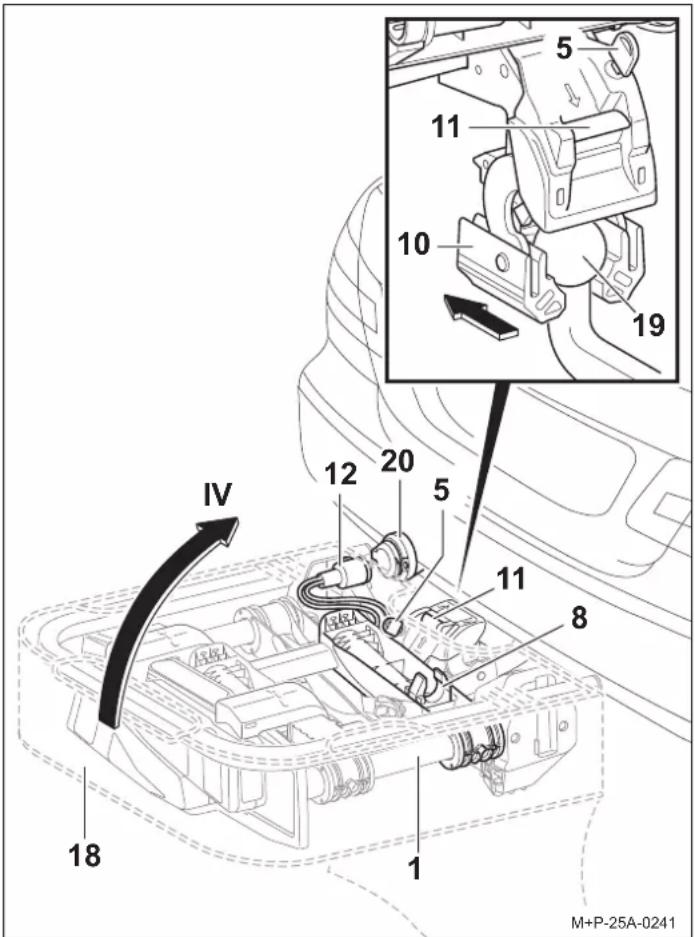

6. Pressionar a alavanca de segurança (11) e girar o suporte

de bicicletas (1) verticalmente para cima (seta IV).

Montar/desmontar bicicletas Cuidado Não fechar as calhas para as rodas (8) com os farolins traseiros (9), dado que tal pode causar danos. Nota O desengate rápido (7) e o arco do suporte (6) devem ser limpos com água e sabão regularmente ou em caso de sujidade/dificuldades no movimento.

2. não é válido para o suporte de bicicletas Uebler F14

Cuidado O suporte de bicicletas para dispositivo de reboque destina-se exclusivamente ao transporte de bicicletas. Apenas podem ser transportadas bicicletas com um peso máx. de 30 kg/cada no suporte de bicicletas. Não é permitido exceder a carga útil máxima do suporte de bicicletas, a carga vertical admissível sobre a lança do dispositivo de engate de reboque, bem como o peso bruto admissível e a carga máxima admissível sobre o eixo do veículo (consultar Manual de Instruções do veículo). Em caso de incumprimento do disposto, é possível que o suporte de bicicletas e as bicicletas já montadas se soltem do veículo, originando ferimentos em pessoas e/ou acidentes. Cuidado Antes da montagem, retirar cadeiras de criança e todas as peças soltas, tais como garrafas de bebida, alforjes, baterias das bicicletas elétricas, etc. e guardar. As bicicletas devem ser fixas ao suporte de bicicletas de modo uniforme e com um centro de gravidade baixo, sendo cada uma fixa com um suporte no quadro da bicicleta e com cintas tensoras nas rodas dianteira e traseira, protegendo-as contra quedas. Em caso de incumprimento destas disposições, as bicicletas podem soltar-se do veículo durante o andamento, originando acidentes na circulação automóvel, bem como danos materiais e pessoais associados. Cuidado Existe perigo de ferimentos em caso de derrapagem/queda das bicicletas. Fixe as bicicletas contra derrapagens/queda. A montagem e desmontagem das bicicletas devem ser realizadas com a ajuda de uma segunda pessoa. Cuidado Dependendo do modelo do veículo, o suporte de bicicletas com as bicicletas pode estar posicionado demasiado perto do sistema de escape do veículo. Devido ao tubo de escape e/ou gases de escape quentes, o suporte de bicicletas e/ou as bici- cletas podem ser danificados. Neste caso, o suporte de bici- cletas não é adequado para utilização. Para o transporte de bicicletas com peças em carbono, con- tactar o fabricante/revendedor para saber se essas bicicletas podem ser transportadas sobre o suporte de bicicletas.- 65 - Posicionamento das bicicletas Tomar em consideração a disposição das bicicletas em relação ao sentido de marcha (seta), como aqui apresentado. Montagem da primeira bicicleta

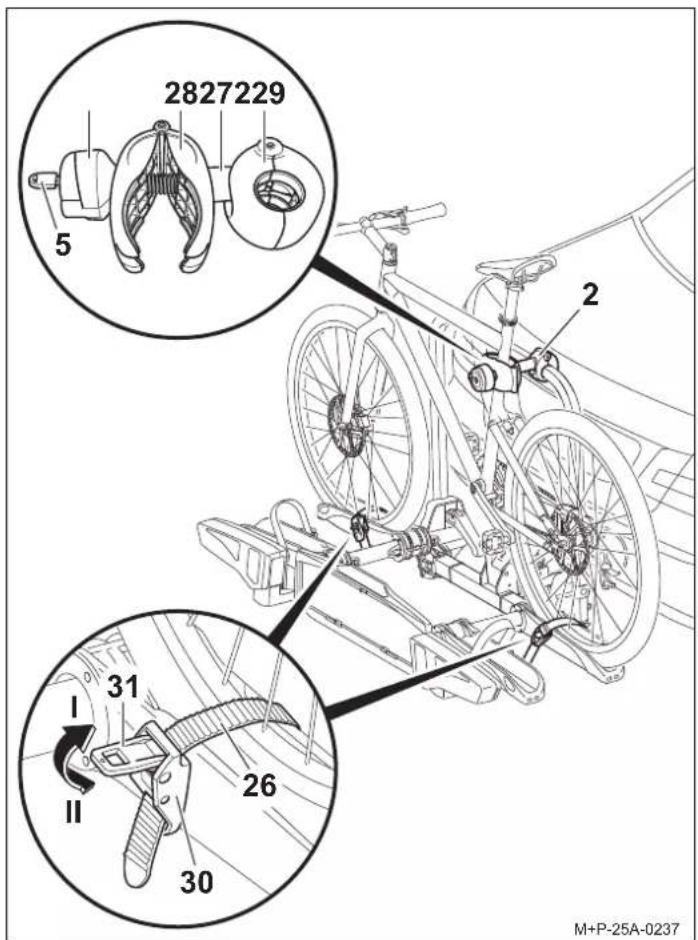

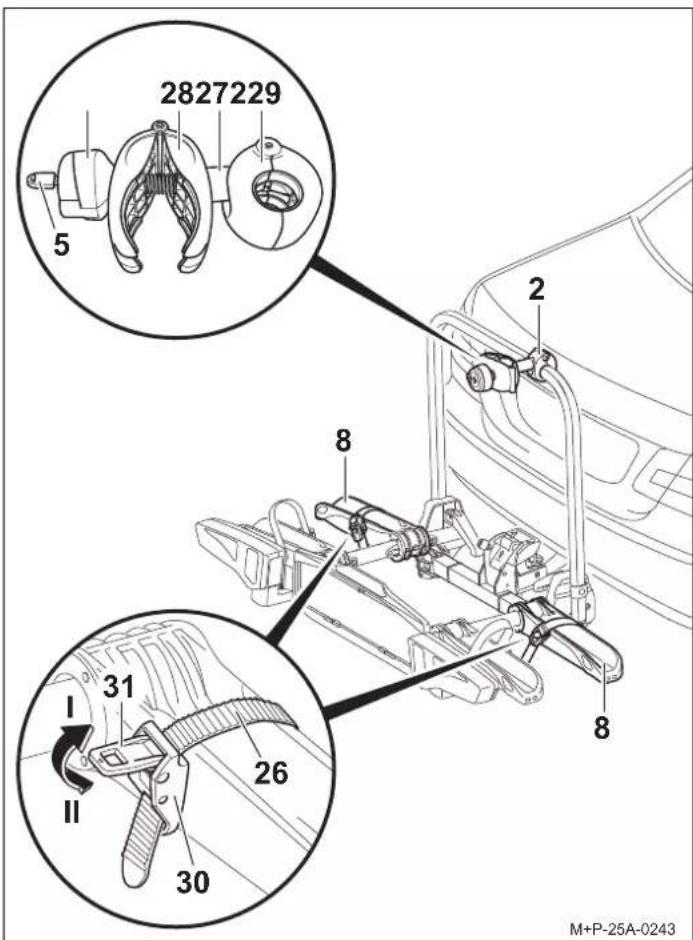

1. Retirar o suporte (2) da embalagem e preparar para a montagem

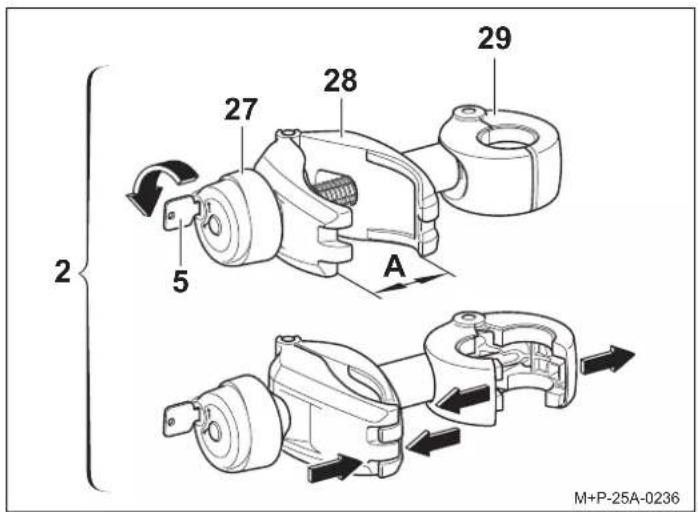

2. Desbloquear o punho rotativo (27) com a chave (5).

3. Abrir o grampo (28) com o punho rotativo (27), até este (28)

4. Pressionar o grampo (28) e segurar. O grampo (29) abre-se.

5. Posicionar o grampo (29) aberto em torno do quadro da

bicicleta e soltá-lo (28) para o fechar em torno do quadro da bicicleta.

6. Pressionar o tensor (31) (seta II) e retirar as cintas tensoras (26).

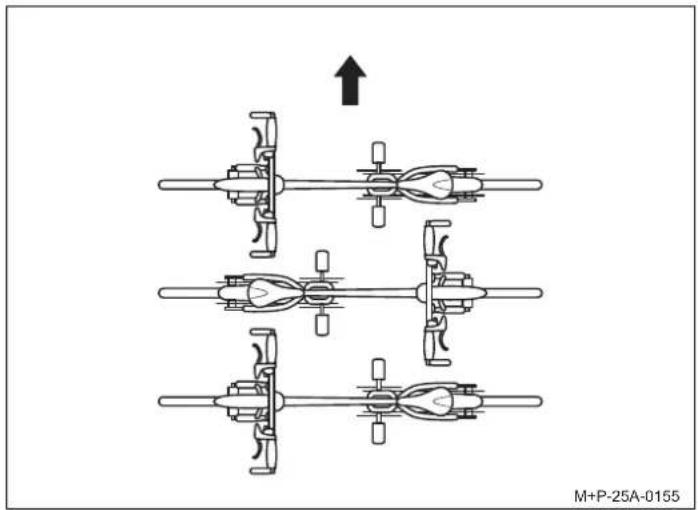

Nota As bicicletas mais pesadas devem ser montadas mais perto do veículo e as mais leves (por ex., bicicletas de criança) na parte posterior do suporte de bicicletas. Montar a primeira bicicleta com a cremalheira virada para o veículo. M+P-25A-0155

M+P-25A-0236 Cuidado Fixar o suporte (2) apenas no quadro da bicicleta, caso contrário pode danificar outras peças da bicicleta. Não podem ficar entalados quaisquer componentes, p. ex. cabos de mudanças e de travões. Os suportes com defeito devem ser substituídos imediatamente.

7. Colocar a bicicleta sobre as calhas para as rodas e posicionar

com o grampo (28) do suporte (2) no quadro da bicicleta. Fixar a bicicleta contra queda.

8. Apertar o grampo (28) no quadro da bicicleta com o punho

11. Com a ajuda dos tensores (31), reapertar as cintas

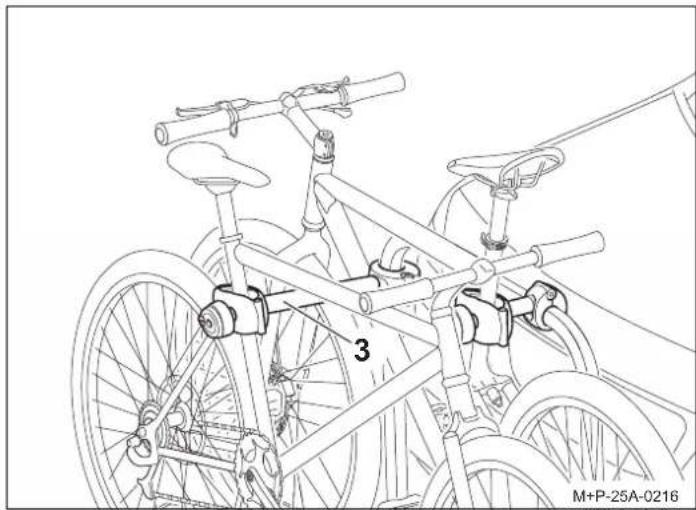

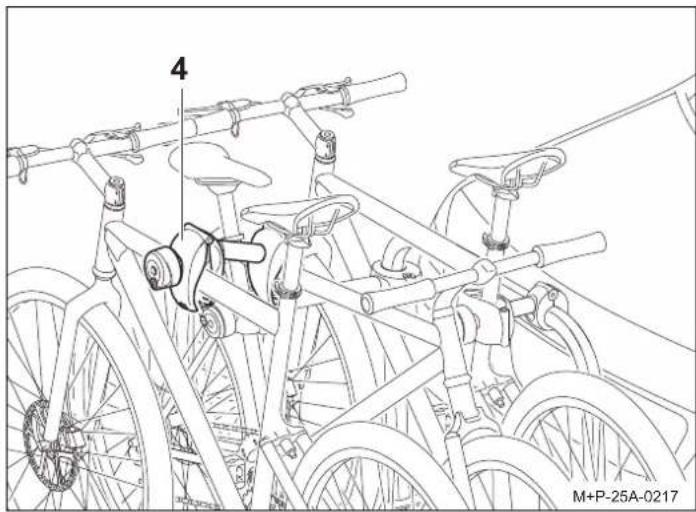

tensoras (26) (seta I). Montar a segunda bicicleta A montagem da segunda bicicleta é idêntica à montagem da primeira. Ter em atenção o posicionamento contrário de ambas as bicicletas. A segunda bicicleta é fixa com o suporte comprido (3). Montar a terceira bicicleta A montagem da terceira bicicleta é idêntica à montagem da primeira. Ter em atenção o posicionamento contrário de todas as bicicletas. A terceira bicicleta é fixa à segunda bicicleta com o suporte adicional (4). Cuidado As cintas tensoras (26) não devem ficar demasiado apertadas, sob pena de danificar os pneus ou os aros. Nota Os parafusos de rosca do suporte devem ser regularmente limpos e lubrificados, de forma a evitar que o punho rotativo fique preso.

M+P-25A-0237 Cuidado Fixar o suporte (3) apenas no quadro da bicicleta, caso contrário pode danificar outras peças da bicicleta. Não podem ficar entalados quaisquer componentes, p. ex. cabos de mudanças e de travões. Os suportes com defeito devem ser substituídos imediatamente. Cuidado Fixar o suporte (4) apenas no quadro da bicicleta, caso contrário pode danificar outras peças da bicicleta. Não podem ficar entalados quaisquer componentes, p. ex. cabos de mudanças e de travões. Os suportes com defeito devem ser substituídos imediatamente.

M+P-25A-0217- 67 - Retirar as bicicletas A libertação dos suportes (4), (3) e (2) e a desmontagem das bicicletas são efetuadas pela ordem inversa. Preparação da viagem Se o suporte de bicicletas não estiver totalmente carregado, verificar se:

• foram retirados e devidamente guardados na bagageira todos os suportes desnecessários do arco do suporte.

• foram retiradas e guardadas todas as chaves.

• as cintas tensoras das calhas das rodas foram fechadas. Substituição das lâmpadas

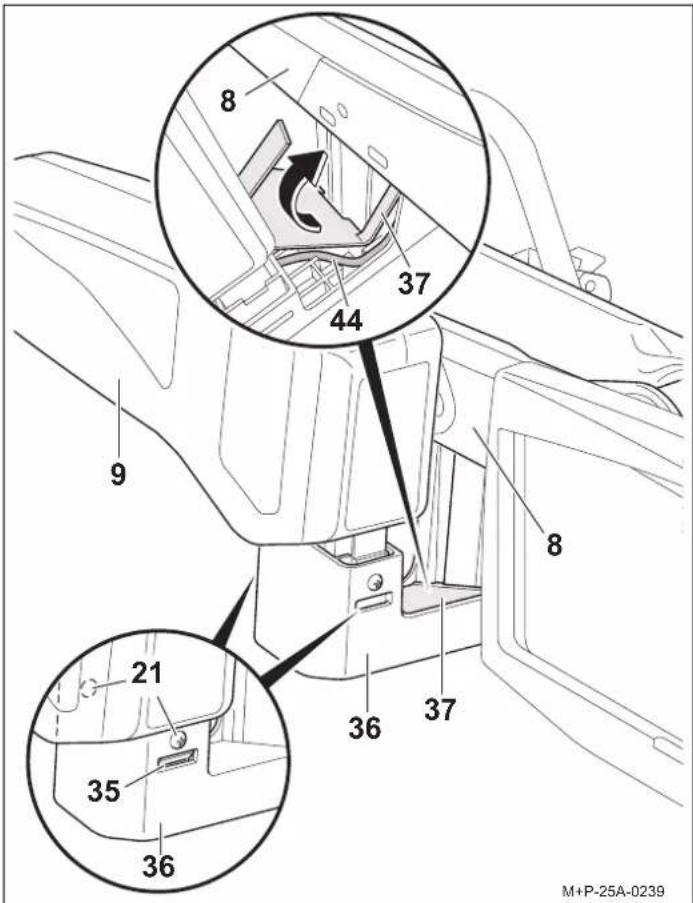

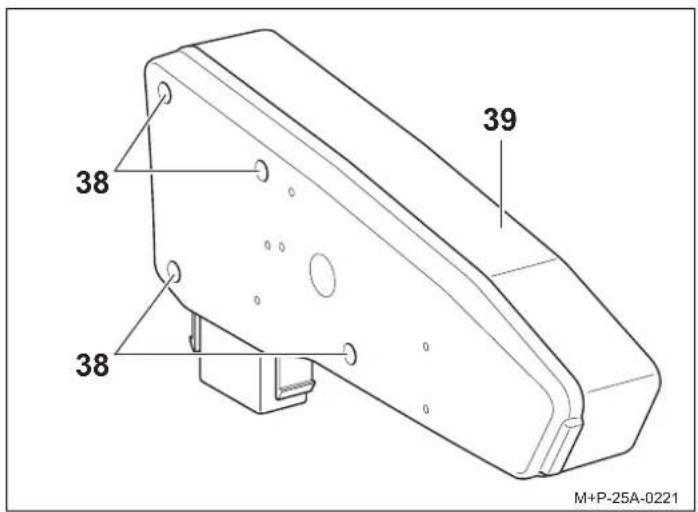

1. Desapertar os parafusos (21). Pressionar os bloqueios (35)

Cuidado Todas as uniões roscadas e fixações do suporte de bicicletas e das bicicletas propriamente ditas devem, após a montagem, voltar a ser controladas e reapertadas, caso necessário, antes de iniciar uma viagem mais prolongada. Em caso de incumprimento do disposto, é possível que o suporte de bicicletas e as bicicletas já montadas se soltem do veículo, originando ferimentos em pessoas e/ou acidentes. Esta verificação deve ser repetida em intervalos regulares, dependendo do estado da faixa de rodagem. Cuidado Verificar o funcionamento correto do dispositivo de iluminação antes de qualquer deslocação, caso contrário, podem ocorrer acidentes. Nota A matrícula e o dispositivo de iluminação do suporte de bicicletas não podem ficar encobertos. Cuidado Para a substituição das lâmpadas é necessário que a ignição do veículo se encontre desligada e a ficha do dispositivo de iluminação esteja desligada da ficha do sistema elétrico do acoplamento do reboque. Em caso de incumprimento do disposto, podem ocorrer curto-circuitos ou danos materiais. Em caso de dúvida, a substituição das lâmpadas deverá ser efetuada por uma empresa especializada. Nota A substituição das lâmpadas é descrita e apresentada no farolim traseiro esquerdo do suporte de bicicletas. Proceder de forma semelhante para o farolim traseiro direito. Nota Ao encomendar uma nova lâmpada incandescente, a lâmpada incandescente em questão (14, 15, 16, 17) tem de ser indicada. Designação Número de peça de substituição 14 Indicador de direção

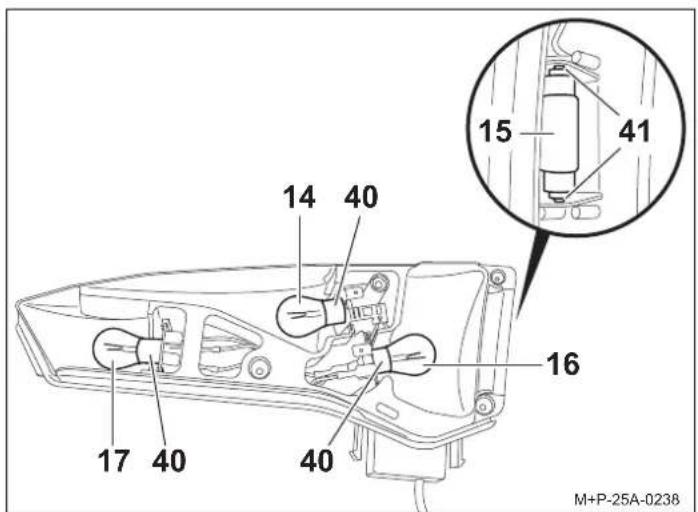

1. A lâmpada incandescente pode ser adquirida em lojas

no farolim traseiro esquerdo BL PR21W 12 V vermelho E1687 Farol da marcha-atrás

no farolim traseiro direito BL P21W 12 V branco E1687 17 Travão/Luz traseira

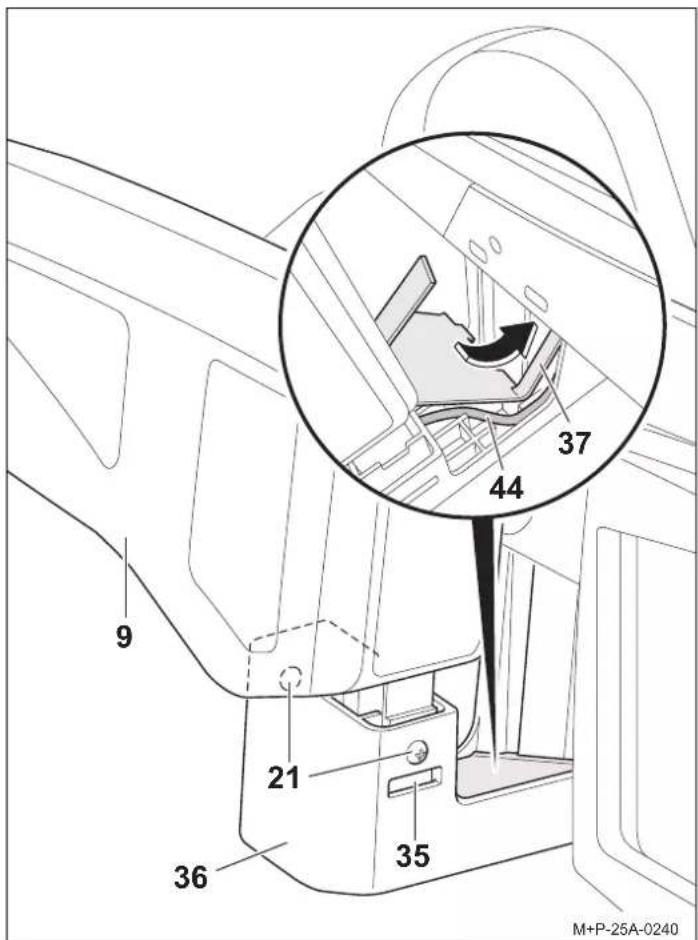

2. Com o cabo (44) do farolim traseiro (9), levantar

cuidadosamente a cobertura (37) e retirar no sentido da seta.

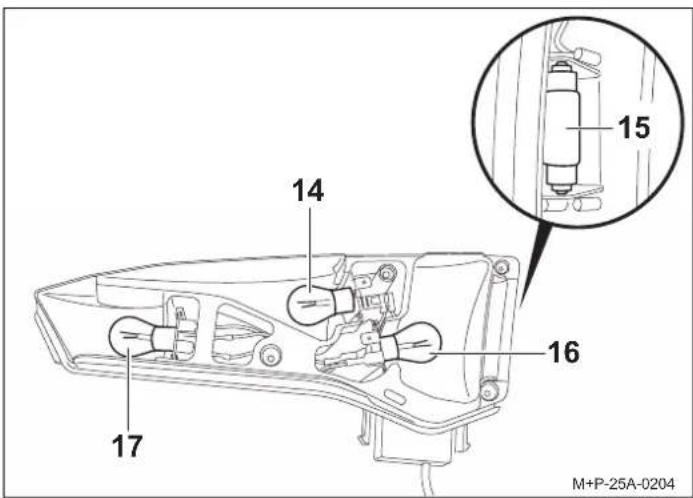

5. Pressionar ligeiramente a lâmpada incandescente

danificada (14, 16, 17) no suporte da lâmpada (40), rodar 90° no sentido contrário ao dos ponteiros do relógio e retirar.

6. Puxar a lâmpada incandescente (15) para fora do suporte

7. Pressionar ligeiramente a lâmpada incandescente nova (14) no

suporte da lâmpada (40) e rodar 90° no sentido dos ponteiros do relógio. Lâmpadas incandescentes necessárias, ver página 67.

9. Inserir o farolim traseiro (9) no suporte (36) sem encaixar.

10. Passar o cabo (44) pela guia no suporte (36).

11. Posicionar a patilha comprida da tampa (37) na calha para

a roda e inserir totalmente a tampa (37) no suporte (36).

12. Inserir completamente o farolim traseiro (9) no suporte (36) até

que os bloqueios (35) encaixem de forma audível e apertar com os parafusos (21). Nota Pegar nas lâmpadas incandescentes novas apenas com um pano limpo e colocar no suporte da lâmpada (40, 41).

M+P-25A-0240- 69 - Advertências de segurança gerais O condutor do veículo é responsável por assegurar que a sua visão e a sua audição não sejam prejudicadas pela carga ou pelo estado do veículo. Deve garantir que o veículo e a carga obedecem aos requisitos e que a carga em nada prejudica a segurança rodoviária do veículo. As iluminações e os dispositivos de iluminação recomendados devem estar presentes também durante o dia e estar funcionais. Este manual de montagem e de instruções contêm a aprovação genérica do suporte de bicicletas para dispositivos de engate de reboque, devendo as mesmas acompanhar sempre o veículo. Tenha em atenção as especificações legais de utilização de suportes de bicicletas nos países de utilização. Cuidado Os trabalhos e as advertências de segurança constantes do presente manual de montagem e de instruções devem ser rigorosamente cumpridos. O suporte de bicicletas para reboque destina-se exclusivamente ao transporte de bicicletas. O suporte de bicicletas não é adequado para utilização todo o terreno. Todas as uniões roscadas e fixações do suporte de bicicletas e das bicicletas propriamente ditas devem, após cada montagem, antes de cada deslocação e também durante uma viagem mais prolongada, ser controladas e reapertadas, caso necessário. Esta verificação deve ser repetida em intervalos regulares, dependendo do estado da faixa de rodagem. Durante a viagem, o condutor deve controlar pelo espelho retrovisor exterior eventuais deslocamentos do suporte de bicicletas e das bicicletas. Caso detete alguma alteração, deve reduzir a velocidade, parar num local de paragem mais próximo e reapertar as uniões roscadas e as fixações do suporte de bicicletas ou das bicicletas. Em caso de incumprimento do disposto, é possível que o suporte de bicicletas e as bicicletas já montadas se soltem do veículo, originando ferimentos em pessoas e/ou acidentes. Cuidado As peças móveis como, por exemplo, os parafusos de rosca dos suportes e dos desengates rápidos devem ser regularmente limpos e lubrificados, de forma a evitar que o punho rotativo fique preso. Não colocar lubrificante nas uniões roscadas previamente montadas. Tal pode afrouxar as uniões roscadas automaticamente, sendo possível que o suporte de bicicletas e as bicicletas já montadas se soltem do veículo, originando ferimentos em pessoas e/ou acidentes. Cuidado Se a carga (as bicicletas) se prolongar mais de 40 cm para além da aresta exterior extrema da superfície de saída das luzes de presença dianteiras e traseiras do suporte de bicicletas, deverá ser sinalizada da seguinte forma: lateralmente, no máximo 40 cm acima da respetiva aresta e 150 cm acima da faixa de rodagem, para a frente através de uma lâmpada com luz branca e para trás através de uma lâmpada com luz vermelha. No transporte das bicicletas, identificar ainda rodas projetadas lateralmente para fora do veículo. Durante a condução noturna, cobrir os refletores das rodas, evitando assim uma imagem distorcida da iluminação do veí- culo para quem circula atrás, evitando prejudicar o restante trânsito. Em caso de incumprimento podem ocorrer acidentes. Cuidado Antes de iniciar uma viagem, controlar o funcionamento do sistema de iluminação. Com o farol de nevoeiro traseiro do suporte de bicicletas ligado, o farol de nevoeiro traseiro do veículo tem de ser desligado, ou seja, os dois faróis de nevoeiro traseiros não podem estar simultaneamente acesos. Nas versões de veículos cuja homologação é posterior a 01.10.1998, o suporte de bicicletas montado ou a carga trans- portada (as bicicletas) não podem cobrir a terceira luz de tra- vagem do veículo. A terceira luz de travagem do veículo deve estar visível: do lado direito e esquerdo (relativamente ao eixo longitudinal do veículo) descrevendo um ângulo horizontal de 10°, para cima (relativamente à aresta das luzes) descrevendo um ângulo vertical de 10° e para baixo (relativamente à aresta das luzes) descrevendo um ângulo vertical de 5°. Se estes valores não forem respeitados, é necessário montar uma “terceira” luz de travagem de substituição. Em caso de incumprimento podem ocorrer acidentes. Cuidado A montagem do suporte de bicicletas e das bicicletas origina uma alteração no comportamento de condução e de travagem, assim como uma maior sensibilidade do veículo a ventos laterais

A velocidade máx. de 130 km/h não deve ser excedida. Não cobrir as bicicletas com lonas, coberturas de proteção ou afins, sob pena de influenciar significativamente o comportamento da força do vento e da condução. Empurrar objetos pesados que possam estar na bagageira o mais possível para a frente, evitando assim um peso excessivo na traseira. O comportamento de andamento deve ser sempre adaptado às condições da estrada, de trânsito e climatéricas, devendo circular com especial cuidado se o suporte de bicicletas estiver carregado. Em caso de incumprimento do disposto, é possível que o suporte de bicicletas e as bicicletas já montadas se soltem do veículo, originando ferimentos em pessoas e/ou acidentes. Cuidado Caso o veículo esteja equipado com uma porta da bagageira elétrica, garantir a existência de espaço livre suficiente com o suporte de bicicletas montado. Se possível, desativar a porta da bagageira elétrica e operá-la manualmente. Antes de utilizar sistemas de lavagem automática, desmontar o suporte de bicicletas. Caso contrário, o suporte de bicicletas, o veículo e/ou o sistema de lavagem automática podem ficar danificados.- 70 - Informação sobre eliminação Elimine componentes, acessórios e embalagens para uma reciclagem ecológica. Não elimine os conjuntos de lâmpadas através do lixo doméstico ou do lixo não reciclável. De acordo com a diretiva europeia 2012/19/UE ou REEE, os dispositivos elétricos inutilizados devem ser recolhidos separadamente e direcionados para uma reciclagem ecológica. Retire os conjuntos de lâmpadas dos suportes e entregue os componentes inutilizados num ponto de recolha adequado. Consulte o seu revendedor especializado.- 71 -
