Produkttyp	Anhängerkupplungs-Fahrradträger
Marke	Uebler
Modell	F24
Kapazität	2 Fahrräder
Leergewicht	Ca. 12 kg
Maximale Nutzlast	38 kg (oder 60 kg je nach Achslast)
Maximales Gewicht pro Fahrrad	30 kg
Stromversorgung	13-polig, 12 V
Zulassung	E24*26R03/03*0098*01
Maximaler Rahmenrohrdurchmesser	Rund 75 mm, oval 75x45 mm
Erforderliches Material der Anhängerkupplung	Stahl St 52-3 mindestens
Zulässige Höchstgeschwindigkeit	130 km/h
Diebstahlsicherung	Ja, mit Schlüsseln
Beleuchtungssystem	Rücklichter, Blinker, Kennzeichenbeleuchtung
Wartung	Schrauben und Spanner regelmäßig reinigen und schmieren
Ersatzteile	Glühlampen (Ref. E1687), Halterungen, Schlüssel
Sicherheit	Vor jeder Fahrt alle Befestigungen überprüfen

Häufig gestellte Fragen - F24 Uebler

Wie montiere ich den Fahrradträger auf die Anhängerkupplung?

Öffnen Sie den Verriegelungshebel, setzen Sie die Aufnahme auf die Anhängerkugel, klappen Sie den Fahrradträger nach unten bis zum hörbaren Einrasten. Die rote Markierung darf nicht mehr sichtbar sein. Verriegeln Sie mit dem Schlüssel.

Was ist das maximale transportierbare Gewicht?

Die maximale Nutzlast beträgt 38 kg (oder 60 kg bei einer Achslast von mindestens 6,7 kN). Jedes Fahrrad darf 30 kg nicht überschreiten.

Kann ich E-Bikes transportieren?

Ja, sofern das Gewicht jedes Fahrrads 30 kg nicht überschreitet und die Gesamtnutzlast eingehalten wird. Entfernen Sie vor dem Transport die herausnehmbaren Akkus.

Wie ersetze ich eine Glühlampe?

Schalten Sie die Zündung aus, trennen Sie den Stecker. Schrauben Sie die Schrauben des Leuchtenblocks heraus, entfernen Sie das Streuglas. Drücken Sie die defekte Glühlampe, drehen Sie sie um 90° gegen den Uhrzeigersinn und ziehen Sie sie heraus. Setzen Sie die neue Glühlampe ein, ohne das Glas zu berühren.

Wie hoch ist die zulässige Höchstgeschwindigkeit mit beladenem Fahrradträger?

Die Höchstgeschwindigkeit beträgt 130 km/h. Passen Sie Ihre Fahrweise den Straßen- und Wetterbedingungen an.

Wie befestige ich die Fahrräder richtig?

Stellen Sie das erste Fahrrad mit dem Schaltwerk zum Fahrzeug. Nutzen Sie die Halterung mit der Klemme am Rahmen und ziehen Sie den Drehgriff fest. Fixieren Sie die Räder mit den Spannlaschen, indem Sie sie zwischen die Speichen führen. Nicht zu fest anziehen.

Ist der Fahrradträger mit allen Anhängerkupplungen kompatibel?

Die Anhängerkupplung muss aus Stahl St 52-3 mindestens bestehen und die Kugel muss sauber und entfettet sein. Überprüfen Sie die zulässige Stützlast Ihres Fahrzeugs (mind. 50 kg für 38 kg Nutzlast).

Muss ich den Fahrradträger vor einer automatischen Waschanlage entfernen?

Ja, es ist zwingend erforderlich, den Fahrradträger vor der Nutzung einer automatischen Waschanlage zu demontieren, um Schäden am Fahrradträger, Fahrzeug oder der Waschanlage zu vermeiden.

Wie warte ich die beweglichen Teile?

Reinigen Sie regelmäßig die Gewindeschrauben und Schnellspanner mit Seifenwasser und schmieren Sie sie leicht. Verwenden Sie kein Schmiermittel auf vormontierten Schraubverbindungen.

Was tun bei einer Fehlfunktion der Beleuchtung?

Überprüfen Sie zunächst den Stecker und die Fahrzeugbuchse. Wenn die Glühlampe defekt ist, ersetzen Sie sie wie angegeben (Ref. E1687). Wenn das Problem weiterhin besteht, suchen Sie einen Fachmann auf.

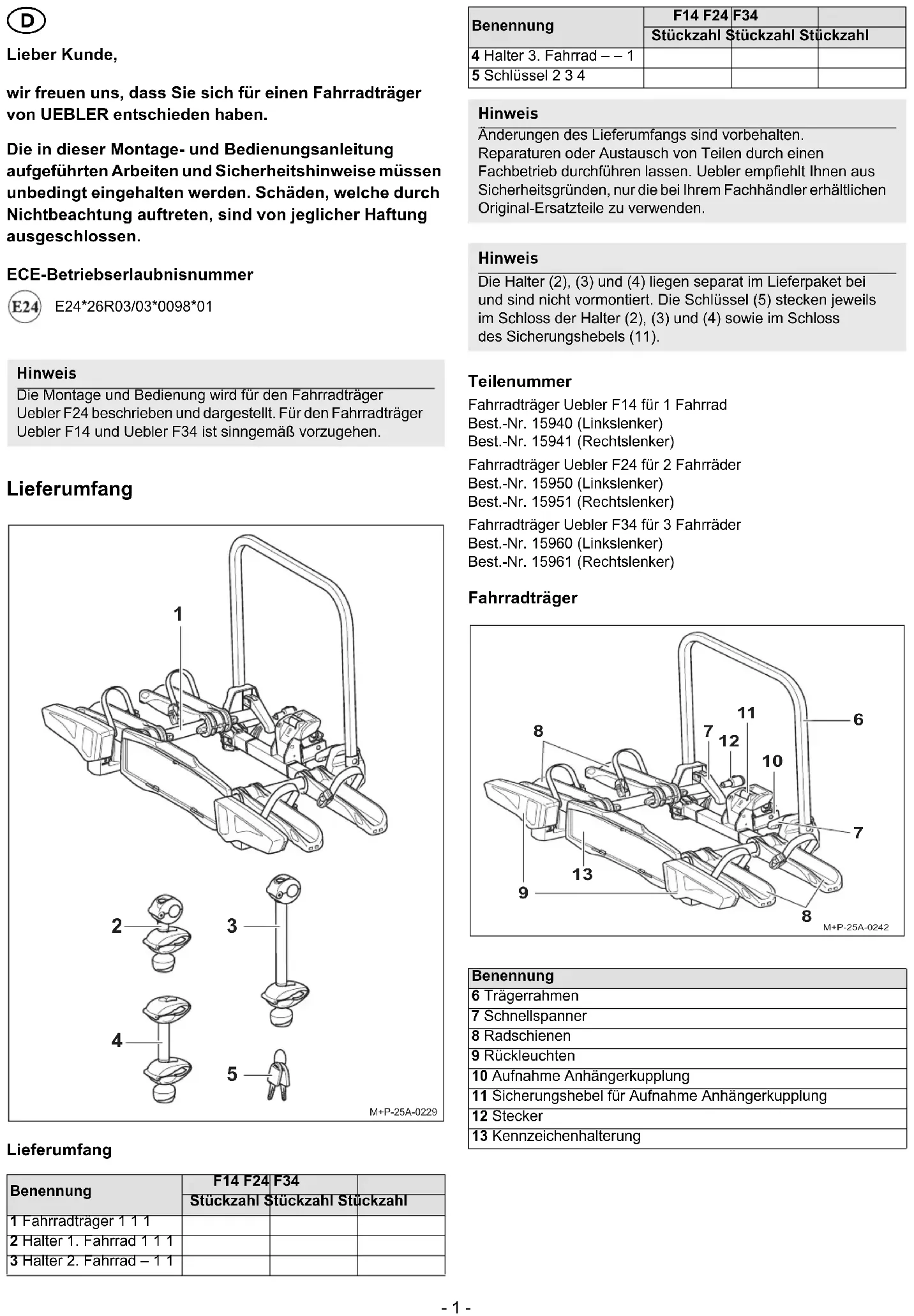

BEDIENUNGSANLEITUNG F24 Uebler

Fahrradträger für Anhängevorrichtung

• Uebler F14. für 1 Fahrrad
• Uebler F24, für 2 Fahrräder
• Uebler F34, für 3 Fahrräder

Montage- und Bedienungsanleitung

wir freuen uns, dass Sie sich für einen Fahrradträger von UEBLER entschieden haben.

Die in dieser Montage- und Bedienungsanleitung aufgeführten Arbeiten und Sicherheitshinweise müssen unbedingt eingehalten werden. Schäden, welche durch Nichtbeachtung auftreten, sind von jeglicher Haftung ausgeschlossen.

ECE-Betriebserlaubnisnummer

E24*26R03/03*0098*01

Hinweis

Die Montage und Bedienung wird für den Fahrradträger Uebler F24 beschrieben und dargestellt. Für den Fahrradträger Uebler F14 und Uebler F34 ist sinngemäß vorzugehen.

Lieferumfang

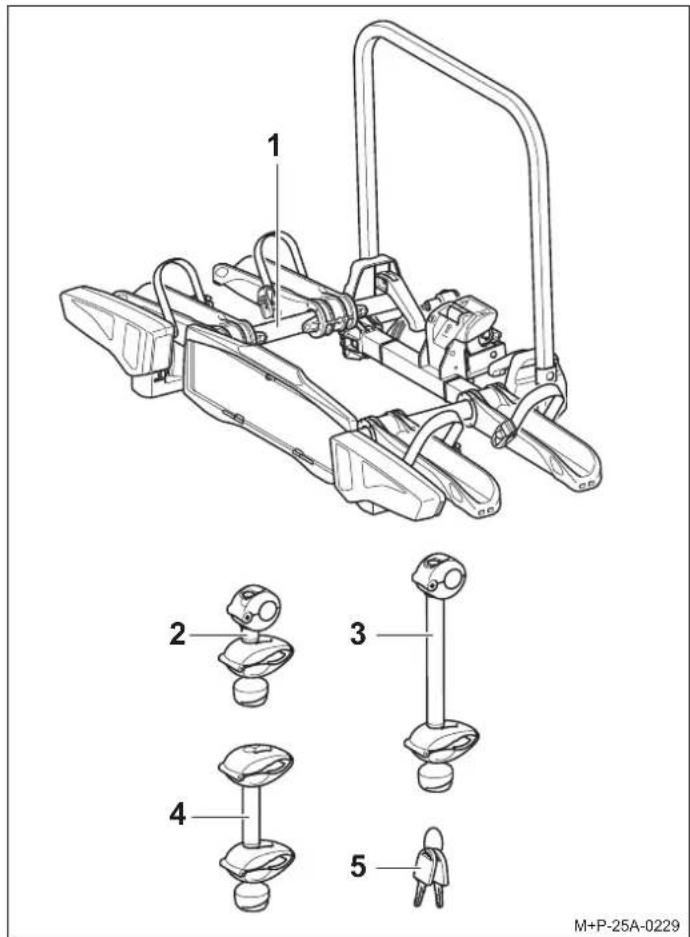

1 2 3 4 5 M+P-25A-0229

Lieferumfang

Benennung	F14 F24 F34
	Stückzahl Stückzahl Stückzahl
1 Fahrradträger 1 1 1
2 Halter 1. Fahrrad 1 1 1
3 Halter 2. Fahrrad – 1 1

Benennung	F14 F24	F34
	Stückzahl Stückzahl Stückzahl
4 Halter 3. Fahrrad – – 1
5 Schlüssel 2 3 4

Hinweis

Änderungen des Lieferumfangs sind vorbehalten. Reparaturen oder Austausch von Teilen durch einen Fachbetrieb durchführen lassen. Uebler empfiehlt Ihnen aus Sicherheitsgründen, nur die bei Ihrem Fachhändler erhältlichen Original-Ersatzteile zu verwenden.

Hinweis

Die Halter (2), (3) und (4) liegen separat im Lieferpaket bei und sind nicht vormontiert. Die Schlüssel (5) stecken jeweils im Schloss der Halter (2), (3) und (4) sowie im Schloss des Sicherungshebels (11).

Teilenummer

Fahrradträger Uebler F14 für 1 Fahrrad

Best.-Nr. 15940 (Linkslenker)

Best.-Nr. 15941 (Rechtslenker)

Fahrradträger Uebler F24 für 2 Fahrräder

Best.-Nr. 15950 (Linkslenker)

Best.-Nr. 15951 (Rechtslenker)

Fahrradträger Uebler F34 für 3 Fahrräder

Best.-Nr. 15960 (Linkslenker)

Best.-Nr. 15961 (Rechtslenker)

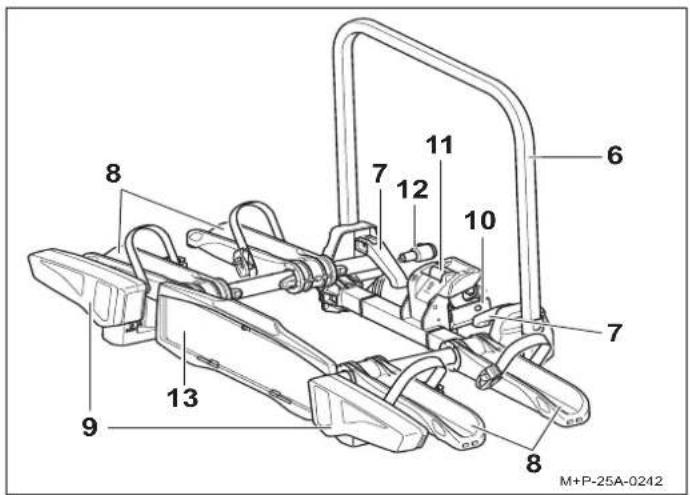

Fahrradträger

8 7 12 11 10 6 7 9 13 8 M+P-25A-0242

Benennung

6 Trägerrahmen

7 Schnellspanner

8 Radschienen

9 Rückleuchten

10 Aufnahme Anhängerkupplung

11 Sicherungshebel für Aufnahme Anhängerkupplung

12 Stecker

13 Kennzeichenhalterung

Technische Daten

Eigengewicht
Uebler F14, für max. 1 Fahrrad ca. 9,9 kg
Uebler F24, für max. 2 Fahrräder ca. 12 kg
Uebler F34, für max. 3 Fahrräder ca. 14,5 kg

Maximale Zuladung (Traglast)
Uebler F14, ab D-Wert ^1 5,3 kN- Bei Stützlast min. 50 kg	30 kg
Uebler F24, ab D-Wert ^1 5,3 kN- Bei Stützlast min. 50 kg 38 kg
Uebler F24, ab D-Wert ^1 6,7 kN- Bei Stützlast min. 50 kg- Bei Stützlast min. 75 kg	38 kg60 kg
Uebler F34, ab D-Wert ^1 5,3 kN --	^2
Uebler F34, ab D-Wert ^1 6,7 kN- Bei Stützlast min. 50 kg- Bei Stützlast min. 75 kg	35,5 kg54 kg

1. siehe Typenschild an der Anhängevorrichtung
2. nicht zulässig

Stromversorgung
Uebler F14, für max. 1 Fahrrad	13-polig, 12 V
Uebler F24, für max. 2 Fahrräder	13-polig, 12 V
Uebler F34, für max. 3 Fahrräder	13-polig, 12 V

Maximaler Rohrdurchmesser der Fahrradrahmen
Rundrohr 75 mm
Ovalrohr 75x45 mm

Fahrradträger am Fahrzeug montieren/demontieren

Vorsicht

Die Anhängevorrichtung muss für den Anbau eines Fahrradträgers geeignet sein:

- Material der Anhängevorrichtung mind. St 52-3 (siehe Typenschild an der Anhängevorrichtung)

Bei Nichtbeachtung könnte sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen oder einen Unfall verursachen.

Der Kugelkopf muss vor der Montage gesäubert und entfettet werden.

Vorsicht

Durch die veränderten Fahrzeugmaße (Breite, Höhe, Tiefe) im Betrieb mit dem Fahrradträger können bei Nichtbeachtung der Fahrzeugmaße Sie und andere Personen verletzt werden und/oder es kann zu Sachschäden kommen. Bei Ein- und Durchfahrten die veränderten Fahrzeugmaße beachten. Vorsicht beim Rückwärtsfahren.

Vorsicht

Die Beleuchtungseinrichtung vor jeder Fahrt auf einwandfreie Funktion kontrollieren, sonst kann es zu Unfällen kommen.

Fahrradträger am Fahrzeug montieren

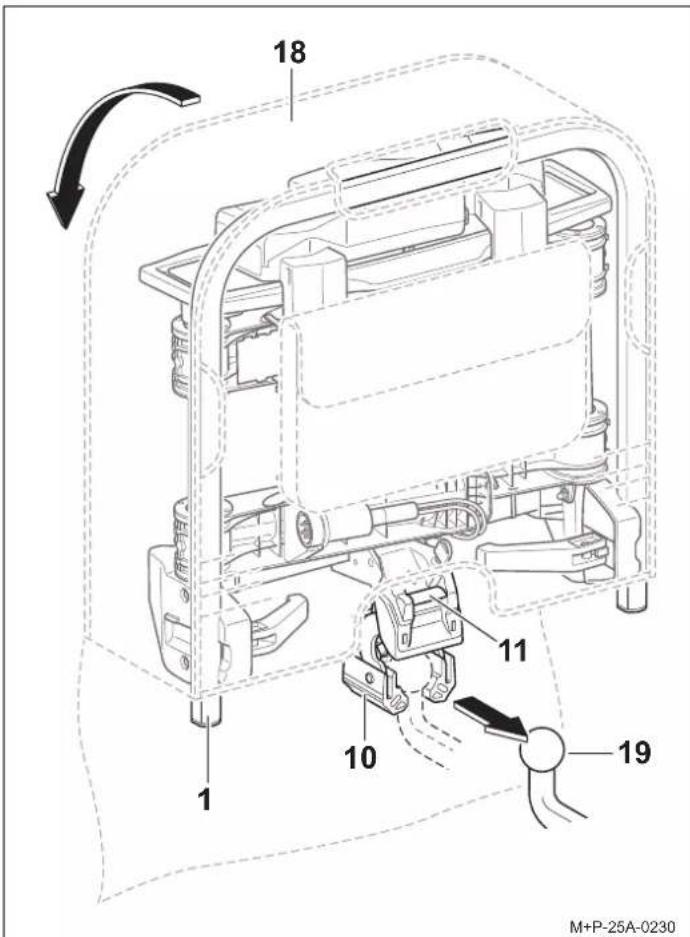

18 1 10 11 19 M+P-25A-0230

1. Deckel der Tasche ^1 (18) öffnen.
2. Sicherungshebel (11) drücken, sodass die Aufnahme (10) ausklappt.
3. Fahrradträger (1) senkrecht halten und mit der Aufnahme (10) auf den Kugelkopf der Anhängerkupplung (19) aufschieben.
4. Fahrradträger (1) nach unten kippen, bis der Sicherungshebel (11) hörbar einrastet. Die rote Markierung am Sicherungshebel (11) darf nicht mehr sichtbar sein.
5. Kontrollieren, ob der Fahrradträger (1) parallel zum Stoßfänger und in etwa parallel zum Boden ausgerichtet ist. Durch Rütteln den Fahrradträger (1) auf festen Sitz kontrollieren. Bei Bedarf Fahrradträger (1) abnehmen und erneut montieren.
6. Tasche (18) vom Fahrradträger (1) abziehen.

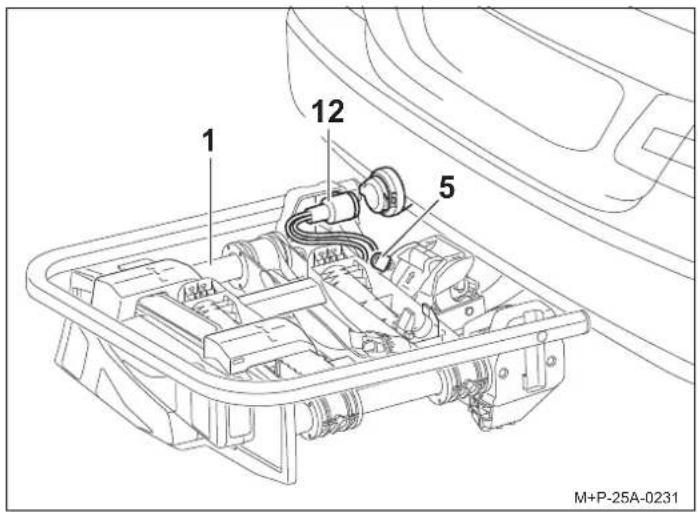

1 12 5 M+P-25A-0231

1. Fahrradträger (1) mit dem Schlüssel (5) verriegeln und Schlüssel (5) abziehen.
2. Stecker (12) am Fahrzeug anschließen und im Uhrzeigersinn verriegeln.

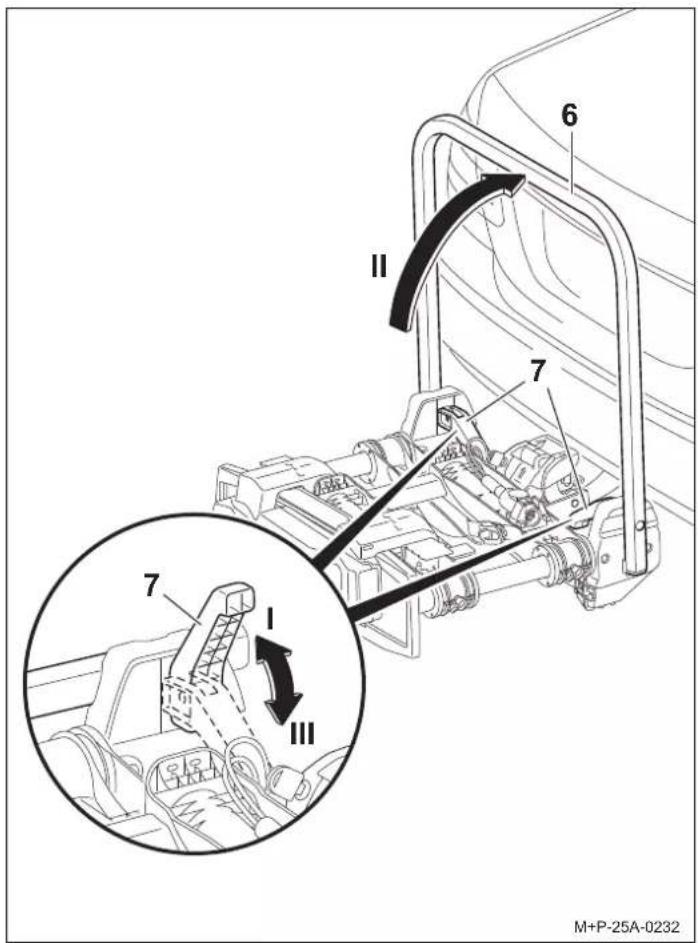

6 II 7 7 I III M+P-25A-0232

1. Schnellspanner (7) öffnen (Pfeil I), Trägerrahmen (6) senkrecht stellen (Pfeil II) und Schnellspanner (7) schließen (Pfeil III).

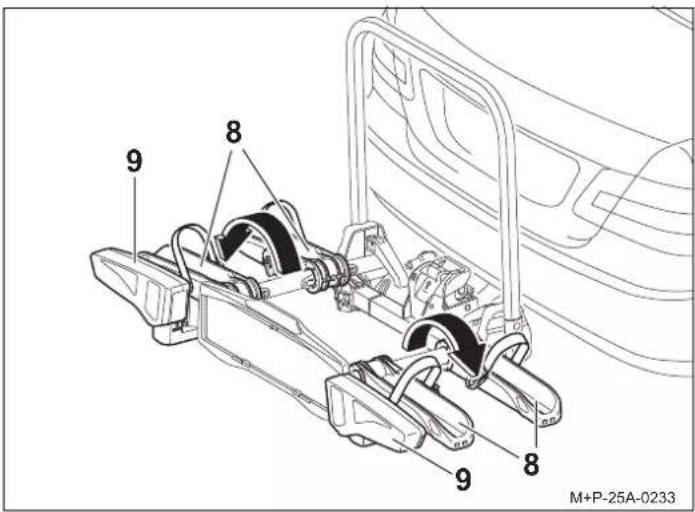

9 8 9 8 M+P-25A-0233

Vorsicht

Radschienen (8) nicht mit den Rückleuchten (9) aufklappen, da es sonst zu Beschädigungen kommen kann.

1. Radschienen (8) in Pfeilrichtung aufklappen.
2. Funktion der Rückleuchten (9) kontrollieren.

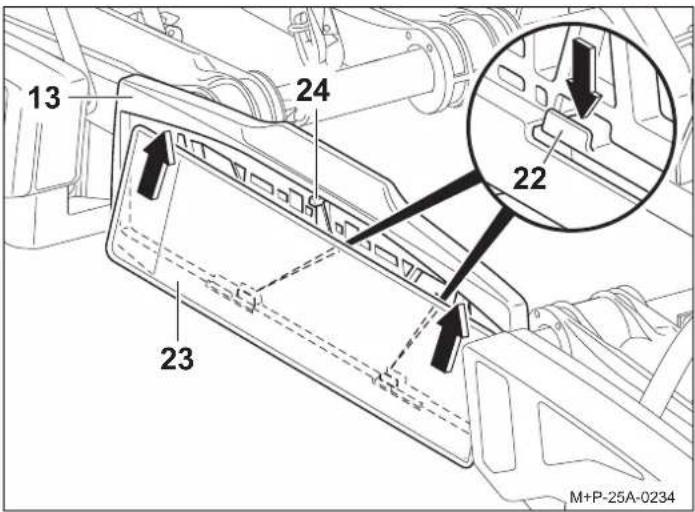

13 24 22 23 M+P-25A-0234

1. Kennzeichen (23) von schräg unten hinter die Kennzeichenhalterung (13) schieben. Halter (22) nach unten drücken, Kennzeichen (23) dahinter drücken. Halter (22) loslassen und somit Kennzeichen (23) festklemmen.
2. Festen Sitz des Kennzeichens (23) kontrollieren.

Hinweis

Zum Einsetzen von höheren Kennzeichen den Stopper (24) nach hinten drücken und das Kennzeichen vollständig in die Kennzeichenhalterung (13) schieben.

Hinweis

Das Kennzeichen am Fahrradträger muss mit dem amtlichen Kennzeichen des Fahrzeugs übereinstimmen und gut lesbar sein.

Fahrradträger am Fahrzeug demontieren

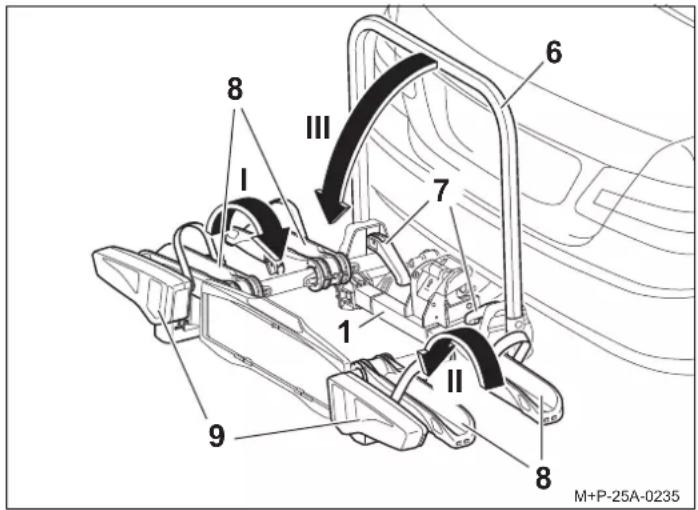

8 I III 6 7 1 II 9 8 M+P-25A-0235

Vorsicht

Radschienen (8) nicht mit den Rückleuchten (9) einklappen, da es sonst zu Beschädigungen kommen kann.

1. Radschienen (8) in Pfeilrichtung (Pfeil I, dann Pfeil II) einklappen.
2. Schnellspanner (7) öffnen, Trägerrahmen (6) in Pfeilrichtung (Pfeil III) einklappen und Schnellspanner (7) schließen.

Hinweis

Schnellspanner (7) und Trägerrahmen (6) sind regelmäßig bzw. bei Verschmutzung/Schwergängigkeit mit Seifenwasser zu reinigen.

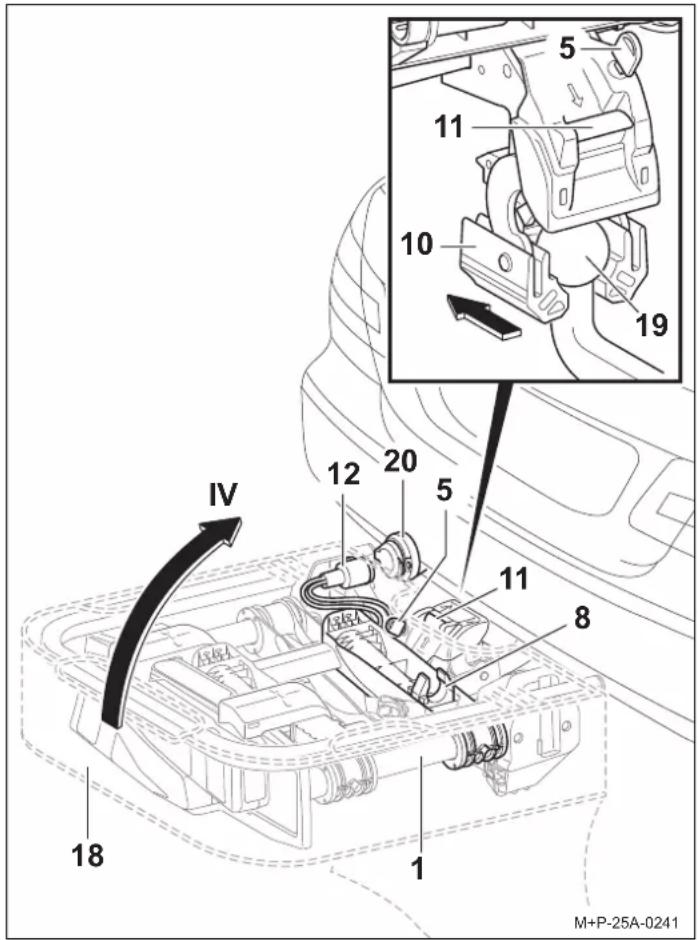

5 11 10 19 12 20 5 11 8 IV 18 1 M+P-25A-0241

1. Stecker (12) aus der Steckdose (20) drehen und in die Steckerhalterung ^2 der Radschiene (8) einsetzen.

2. Fahrradträger (1) mit dem Schlüssel (5) aufschließen.

3. Tasche (18) auf den Fahrradträger (1) schieben.
4. Sicherungshebel (11) drücken und den Fahrradträger (1) senkrecht nach oben schwenken (Pfeil IV).
5. Fahrradträger (1) nach hinten vom Kugelkopf der Anhängerkupplung (19) herunterziehen.
6. Fahrradträger (1) mit der Aufnahme (10) auf den Boden stellen und somit die Aufnahme (10) schließen.
7. Deckel der Tasche (18) schließen.

Fahrräder montieren/demontieren

Vorsicht

Der Fahrradträger für die Anhängevorrichtung ist ausschließlich für den Transport von Fahrrädern zu verwenden.

Es dürfen nur Fahrräder mit einem Gewicht von je max. 30 kg auf dem Fahrradträger transportiert werden.

Dabei dürfen die maximal zulässige Traglast des

Fahrradträgers, die Stützlast der Anhängevorrichtung sowie das zulässige Gesamtgewicht des Fahrzeugs und die maximal zulässige Achslast des Fahrzeugs (siehe Fahrzeug-Betriebsanleitung) keinesfalls überschritten werden.

Bei Nichtbeachtung könnte sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen und/oder einen Unfall verursachen.

Vorsicht

Vor der Montage Kindersitze und alle losen Teile, wie z.B. Trinkflaschen, Satteltaschen, Akkus von E-Bikes usw., von den Fahrrädern entfernen und verstauen.

Die Fahrräder müssen möglichst gleichmäßig und mit niedrigem Schwerpunkt auf dem Fahrradträger befestigt und mit jeweils einem Halter am Fahrradrahmen sowie Spannriemen an den Vorder- und Hinterrädern gegen Herabfallen gesichert werden.

Bei Nichtbeachtung könnten sich die Fahrräder während der Fahrt vom Fahrzeug lösen und bei anderen

Verkehrsteilnehmern zu einem Unfall und damit verbunden zu Verletzungen und Sachschäden führen.

Vorsicht

Beim Abrutschen/Kippen der Fahrräder besteht

Verletzungsgefahr. Sichern Sie die Fahrräder gegen Abrutschen/Kippen.

Führen Sie die Montage und die Demontage der Fahrräder mit einer zweiten Person durch.

Vorsicht

Je nach Fahrzeugtyp kann der Fahrradträger mit den Fahrrädern zu dicht an der Abgasanlage des Fahrzeugs positioniert sein. Durch das heiße Auspuffrohr und/oder die heißen Auspuffabgase können der Fahrradträger und/oder die Fahrräder beschädigt werden. In diesem Fall ist der Fahrradträger nicht zur Verwendung geeignet.

Für den Transport von Fahrrädern mit Carbon-Teilen wenden Sie sich an den Hersteller/Händler, ob diese Fahrräder zum Transport auf dem Fahrradträger geeignet sind.

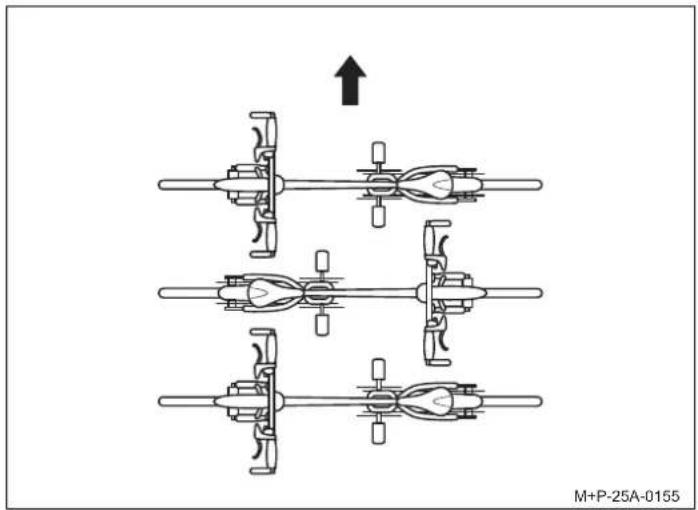

Anordnung der Fahrräder

Die Anordnung der Fahrräder in Fahrtrichtung (Pfeil), wie hier dargestellt, beachten.

Hinweis

Schwere Fahrräder fahrzeugnah und leichte Fahrräder (z.B. Kinderräder) weiter hinten auf dem Fahrradträger montieren.

Das erste Fahrrad mit dem Zahnkranz zum Fahrzeug gerichtet montieren.

Erstes Fahrrad montieren

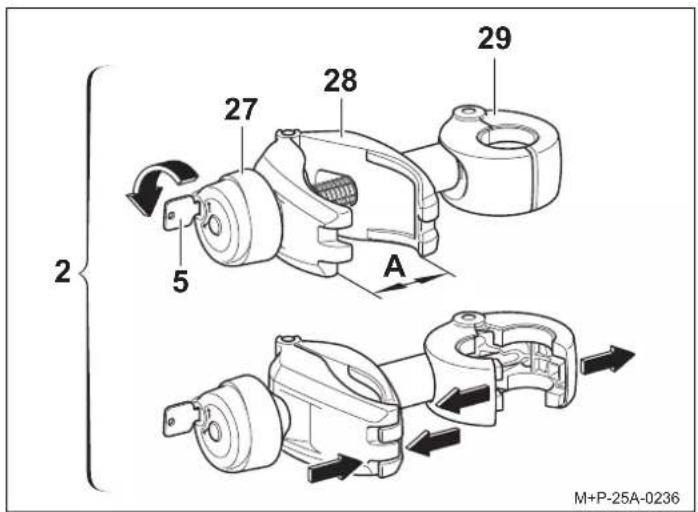

2 5 27 28 29 A M+P-25A-0236

1. Halter (2) aus der Verpackung nehmen und für Fahrradmontage vorbereiten.
2. Drehgriff (27) mit Schlüssel (5) entriegeln.
3. Klemme (28) mit Drehgriff (27) aufschrauben, bis die Klemme (28) geöffnet ist (A).
4. Klemme (28) zusammendrücken und halten. Die Klemme (29) öffnet sich.

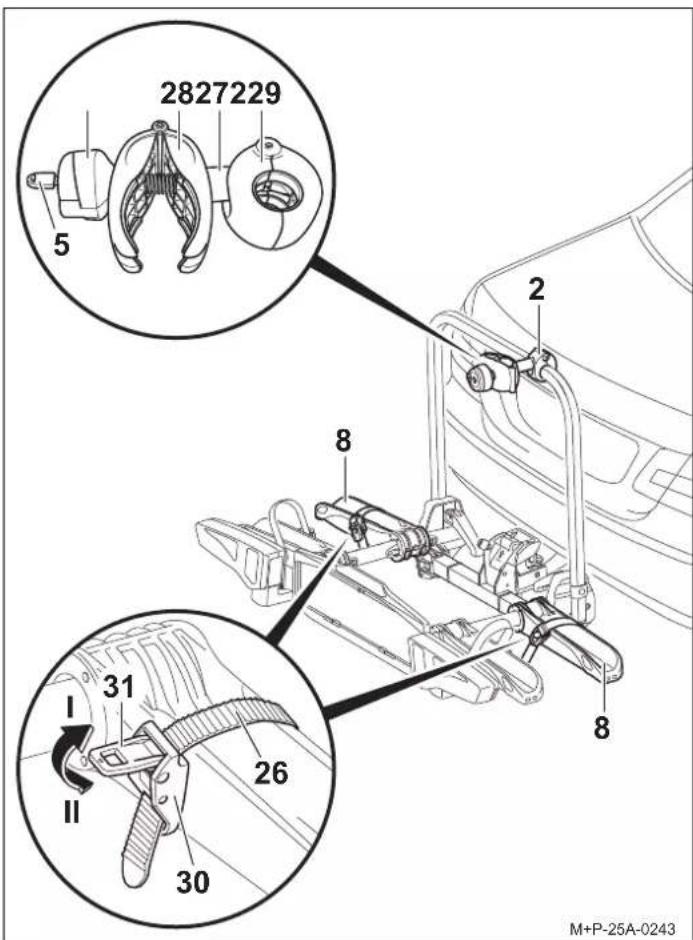

2827229 5 2 8 31 26 30 I II M+P-25A-0243

1. Die geöffnete Klemme (29) um den Trägerrahmen positionieren und durch Loslassen von Klemme (28) um den Trägerrahmen verschließen.
2. Spanner (31) drücken (Pfeil II) und den Spannriemen (26) herausziehen.

Vorsicht

Halter (2) nur am Fahrradrahmen befestigen, da sonst andere Bauteile des Fahrrads beschädigt werden können. Es dürfen keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt werden. Defekte Halter müssen unverzüglich ausgetauscht werden.

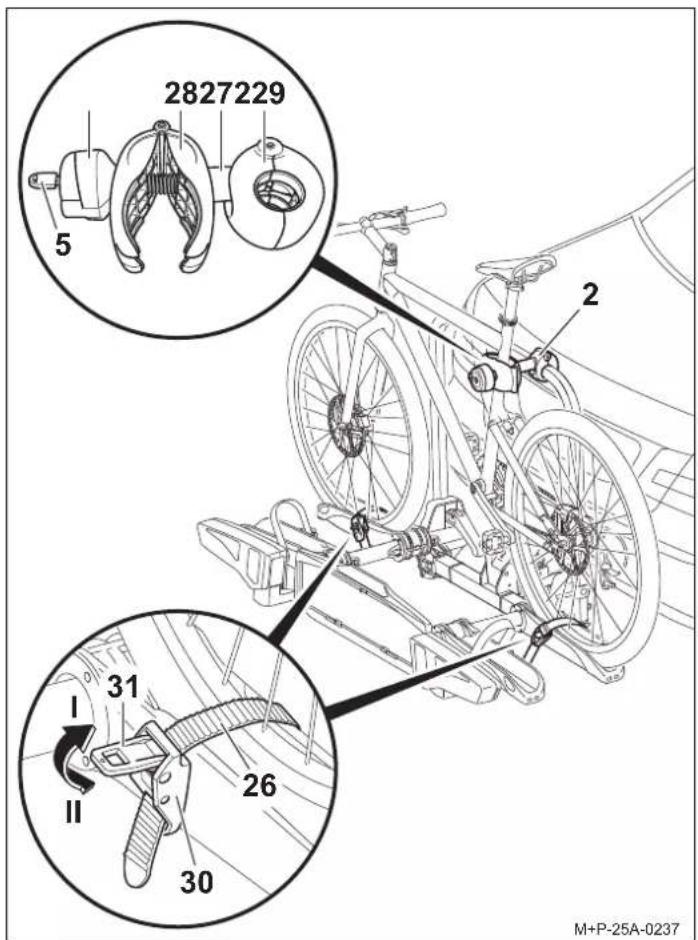

2827229 5 2 31 26 30 M+P-25A-0237

1. Fahrrad auf die Radschienen setzen und mit Klemme (28) von Halter (2) am Fahrradrahmen positionieren. Fahrrad gegen Kippen sichern.
2. Klemme (28) am Fahrradrahmen mit Drehgriff (27) festschrauben.
3. Halter (2) mit Schlüssel (5) verriegeln und Schlüssel (5) abziehen.
4. Spannriemen (26) mittig zwischen Radspeichen durchführen, in die Schnalle (30) einfädeln und anziehen.

Vorsicht

Die Spannriemen (26) nicht zu fest anziehen, da ansonsten die Reifen oder Felgen beschädigt werden können.

1. Mithilfe der Spanner (31) die Spannriemen (26) festziehen (Pfeil I).

Hinweis

Die Gewindeschrauben der Halter sind in regelmäßigen Abständen zu säubern und zu schmieren, damit ein Festgang der Drehgriffe vermieden wird.

Zweites Fahrrad montieren

Die Montage des zweiten Fahrrads erfolgt sinngemäß zur Montage des ersten Fahrrads. Die entgegengesetzte Anordnung der beiden Fahrräder ist zu beachten.

Vorsicht

Halter (3) nur am Fahrradrahmen befestigen, da sonst andere Bauteile des Fahrrads beschädigt werden können. Es dürfen keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt werden. Defekte Halter müssen unverzüglich ausgetauscht werden.

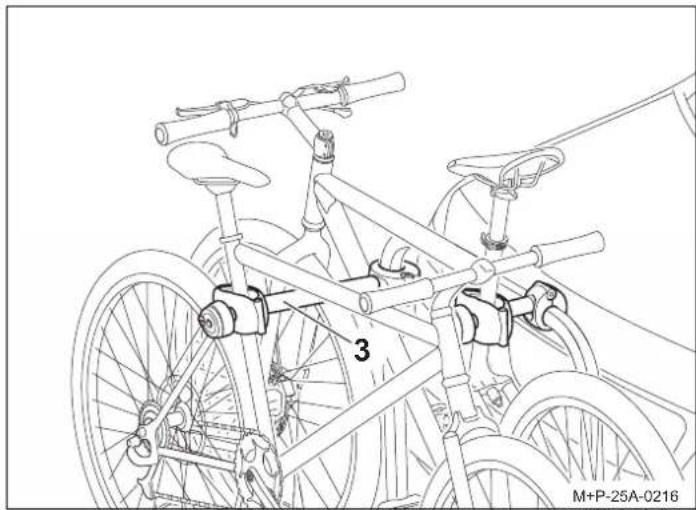

Das zweite Fahrrad wird mit dem langen Halter (3) befestigt.

Drittes Fahrrad montieren

Die Montage des dritten Fahrrads erfolgt sinngemäß zur Montage des ersten Fahrrads. Die entgegengesetzte Anordnung aller Fahrräder ist zu beachten.

Vorsicht

Halter (4) nur am Fahrradrahmen befestigen, da sonst andere Bauteile des Fahrrads beschädigt werden können. Es dürfen keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt werden. Defekte Halter müssen unverzüglich ausgetauscht werden.

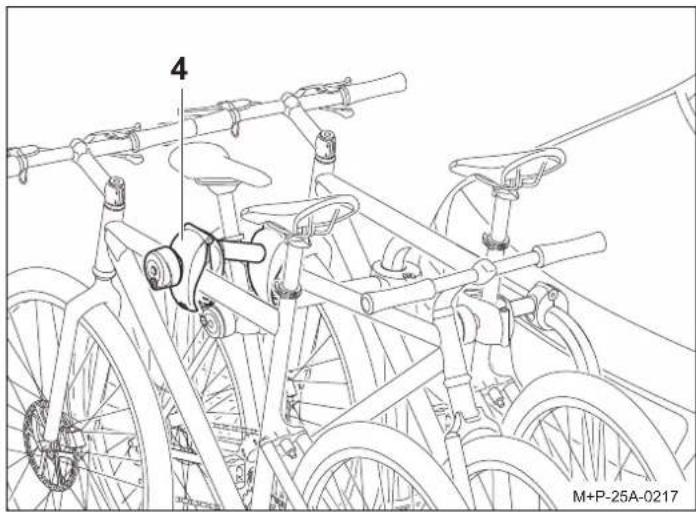

Das dritte Fahrrad wird mit dem zusätzlichen Halter (4) am zweiten Fahrrad befestigt.

Fahrräder demontieren

Das Lösen der Halter (4), (3) und (2) und die Demontage der Fahrräder erfolgt in umgekehrter Reihenfolge.

Vorbereitung zur Fahrt

Vorsicht

Alle Verschraubungen und Befestigungen des Fahrradträgers und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt und auch während einer längeren Reise auf festen Sitz kontrolliert und bei Bedarf nachgezogen werden.

Bei Nichtbeachtung könnte sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen und/oder einen Unfall verursachen.

Diese Kontrolle ist, abhängig von der Fahrbahnbeschaffenheit, in regelmäßigen Abständen zu wiederholen.

Vorsicht

Die Beleuchtungseinrichtung vor jeder Fahrt auf einwandfreie Funktion kontrollieren, sonst kann es zu Unfällen kommen.

Hinweis

Das amtliche Kennzeichen und die Beleuchtungseinrichtung des Fahrradträgers dürfen nicht verdeckt werden.

Ist der Fahrradträger nicht komplett beladen, ist darauf zu achten, dass:

• nicht benötigte Halter vom Trägerrahmen abzunehmen und sicher im Kofferraum zu verstauen sind.
• alle Schlüssel abgezogen und verstaut sind.
• die Spannriemen aller Radschienen geschlossen sind.

Lampenwechsel

Vorsicht

Für den Lampenwechsel muss die Zündung des Fahrzeugs ausgeschaltet und der Stecker für die Beleuchtungseinrichtung aus der Steckdose der Anhängerkupplungselektrik gezogen sein. Bei Nichtbeachtung kann es zu einem Kurzschluss oder Sachschäden kommen. Bei Unklarheiten sollte der Lampenwechsel durch einen Fachbetrieb erfolgen.

Hinweis

Der Lampenwechsel wird an der linken Rückleuchte des Fahrradträgers beschrieben und dargestellt. Für die rechte Rückleuchte ist sinngemäß vorzugehen.

Hinweis

Bei einer Bestellung einer neuen Glühbirne muss die betroffene Glühbirne (14, 15, 16, 17) angegeben werden.

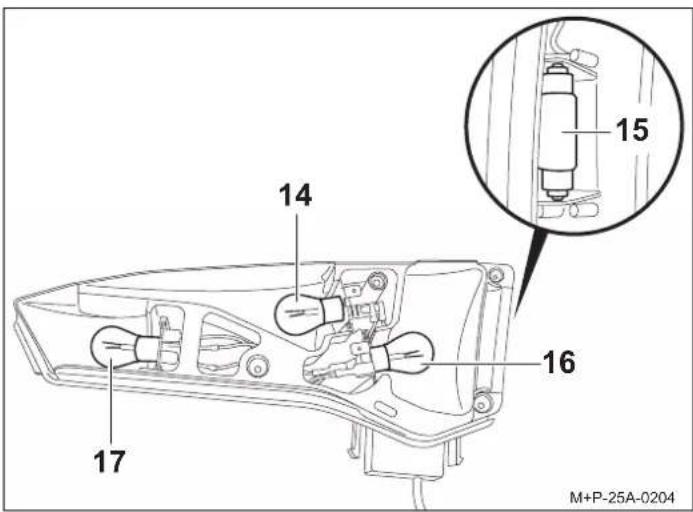

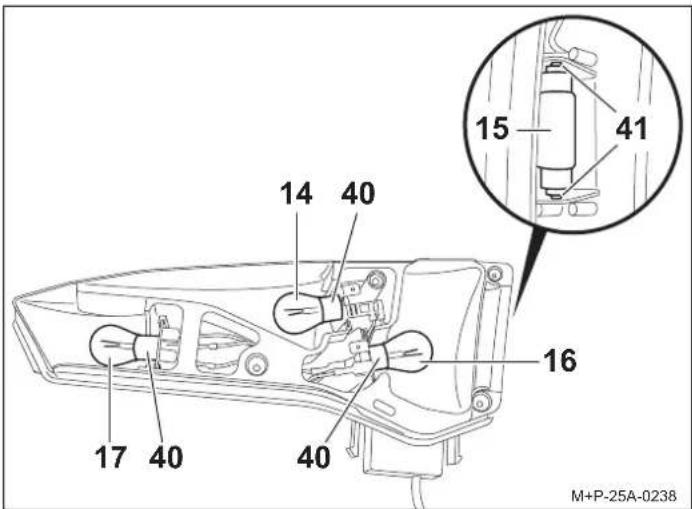

14 15 16 17 M+P-25A-0204

Benennung Ersatzteilnr.
14 Blinker ^1 BL PY21W 12 V gelb	E1687
15 Kennzeichenbeleuchtung ^1 BL C5W 12 V (35 mm lang) weiß	E1687
16 Nebelschlusslicht ^1 bei linker RückleuchteBL PR21W 12 V rotRückfahrscheinwerfer ^1 bei rechter RückleuchteBL P21W 12 V weiß	E1687E1687
17 Bremse/Rücklicht ^1 BL P21/5W 12 V weiß	E1687

1. Die Glühbirne ist im Handel erhältlich.

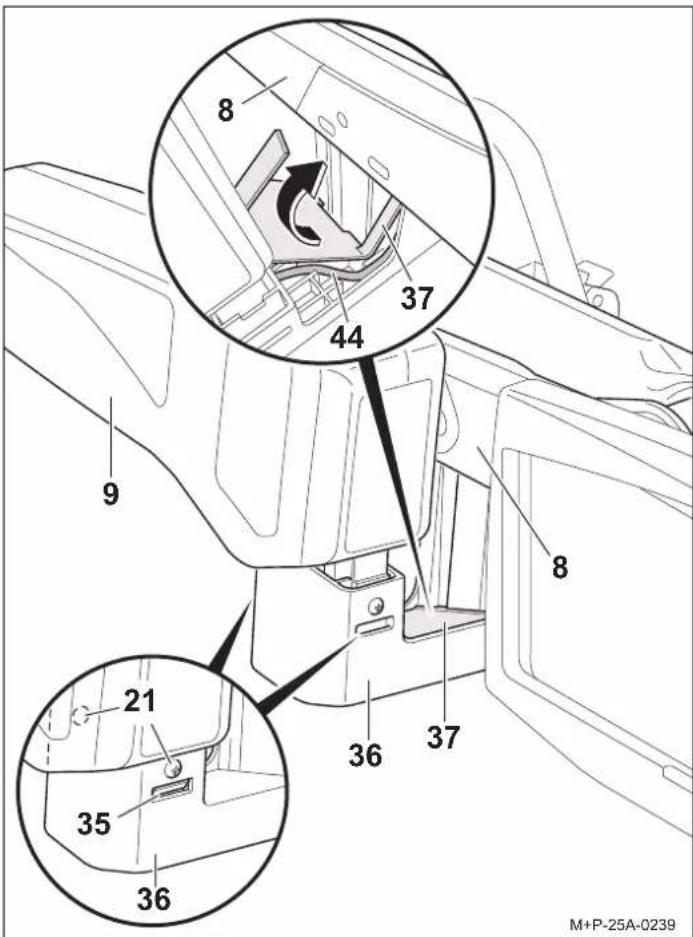

8 37 44 9 21 35 36 36 37 8 M+P-25A-0239

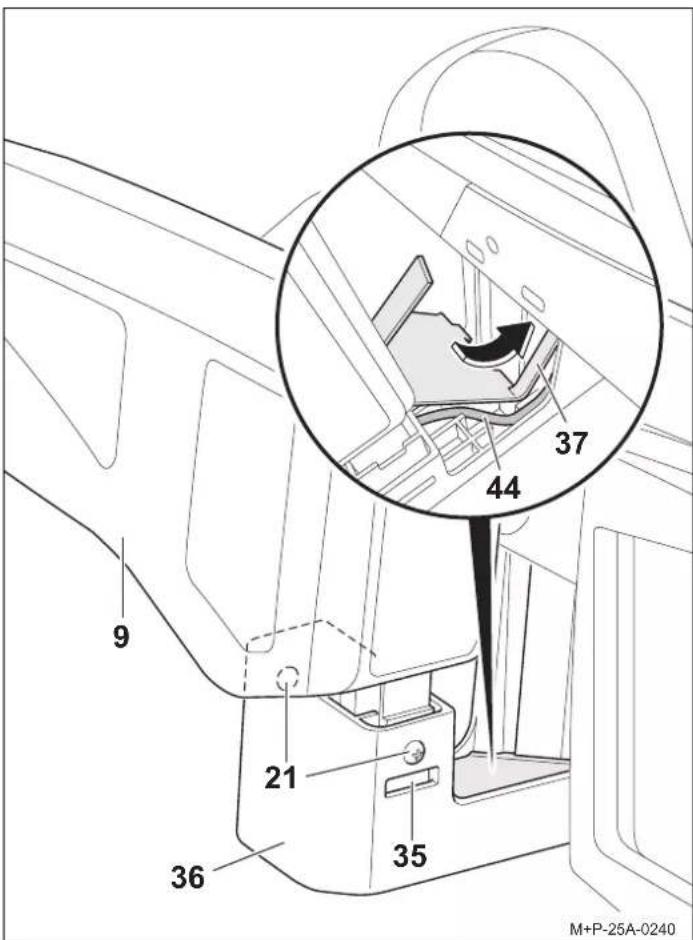

1. Schrauben (21) herausschrauben. Verriegelungen (35) drücken und Rückleuchte (9) vorsichtig nach oben anheben.

2. Mit dem Kabel (44) der Rückleuchte (9) vorsichtig die Abdeckung (37) anheben und in Pfeilrichtung herausfädeln.

3. Rückleuchte (9) vollständig aus der Halterung (36) herausnehmen.

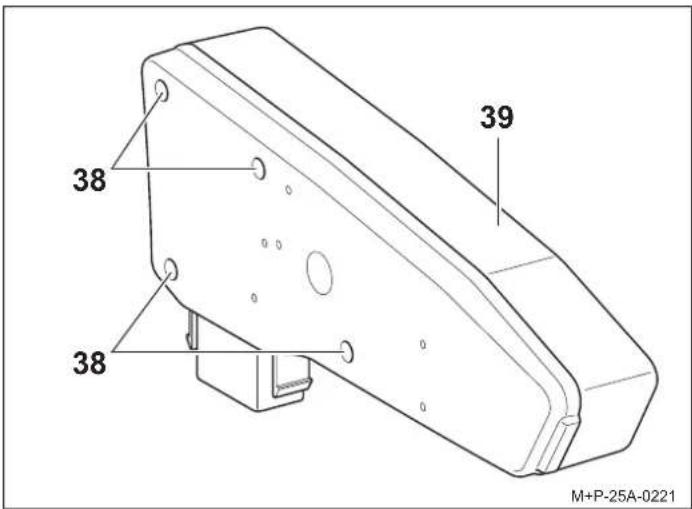

38 38 39 M+P-25A-0221

1. Schrauben (38) abschrauben und Streuscheibe (39) entfernen.

14 40 15 41 16 17 40 40 M+P-25A-0238

1. Defekte Glühbirne (14, 16, 17) leicht in die Fassung (40) drücken, um 90° gegen den Uhrzeigersinn drehen und herausziehen.
2. Glühbirne (15) aus der Fassung (41) herausziehen.

Hinweis

Neue Glühbirnen nur mit einem sauberen Tuch anfassen und in die Fassung (40, 41) einsetzen.

1. Neue Glühbirne (14) leicht in die Fassung (40) drücken und 90° im Uhrzeigersinn drehen. Erforderliche Glühbirnen, siehe Seite 7.
2. Streuscheibe (39) wieder handfest mit Schrauben (38) festschrauben.

9 21 36 35 37 44 M+P-25A-0240

1. Rückleuchte (9) in die Halterung (36) hineinschieben, ohnezuverrasten.
2. Kabel (44) in die Kabelführung der Halterung (36) legen.
3. Lange Lasche des Deckels (37) in die Radschiene einfädeln und Deckel (37) vollständig in die Halterung (36) einsetzen.
4. Rückleuchte (9) vollständig in die Halterung (36) hineinschieben, bis die Verriegelungen (35) hörbar einrasten, und mit Schrauben (21) sichern.

Allgemeine Sicherheitshinweise

Der Fahrzeugführer ist dafür verantwortlich, dass seine Sicht und sein Gehör nicht durch die Ladung oder den Zustand des Fahrzeugs beeinträchtigt werden. Er muss dafür sorgen, dass das Fahrzeug und die Ladung vorschriftsmäßig sind und dass die Verkehrssicherheit des Fahrzeugs durch die Ladung nicht leidet. Vorgeschriebene Beleuchtung und Beleuchtungseinrichtungen müssen auch am Tag vorhanden und betriebsbereit sein.

Diese Montage- und Bedienungsanleitung enthält die allgemeine Zulassung des Fahrradträgers für Anhängevorrichtungen und muss immer im Fahrzeug mitgeführt werden.

Beachten Sie die jeweiligen gesetzlichen Bestimmungen für die Benutzung von Fahrradträgern im Einsatzland.

Vorsicht

Die in dieser Montage- und Bedienungsanleitung aufgeführten Arbeiten und Sicherheitshinweise müssen unbedingt eingehalten werden.

Der Fahrradträger für die Anhängevorrichtung ist ausschließlich zum Transport von Fahrrädern zu verwenden.

Der Fahrradträger ist für den Einsatz im Gelände nicht geeignet. Alle Verschraubungen und Befestigungen des Fahrradträgers und der Fahrräder müssen nach jeder Montage, vor jeder

Fahrt und auch während einer längeren Reise auf festen Sitz kontrolliert und bei Bedarf nachgezogen werden.

Diese Kontrolle ist abhängig von der Fahrbahnbeschaffenheit in regelmäßigen Abständen zu wiederholen.

Während der Fahrt sollte der Fahrer durch Blick in den Rückspiegel den Fahrradträger und die Fahrräder auf evtl. Verschiebungen/Verlagerungen kontrollieren.

Bei Veränderungen mit verminderter Geschwindigkeit zur nächsten Haltemöglichkeit weiterfahren und Verschraubungen und Befestigungen von Fahrradträger bzw. Fahrrädern nachziehen.

Bei Nichtbeachtung könnte sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen und/oder einen Unfall verursachen.

Vorsicht

Bewegliche Teile, wie z.B. die Gewindeschrauben der Halter und der Schnellspanner, sind in regelmäßigen Abständen zu säubern und zu schmieren, damit ein Festgang der Drehgriffe vermieden wird.

Keine Schmiermittel an den vormontierten Verschraubungen verwenden. Die Verschraubungen könnten sich dadurch selbsttätig lockern und der Fahrradträger könnte sich zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen oder einen Unfall verursachen.

Vorsicht

Ragt die Ladung (die Fahrräder) mehr als 40 cm über den äußersten Rand der Lichtaustrittsfläche der Begrenzungs- oder Schlussleuchten des Fahrradträgers hinaus, so ist sie kenntlich zu machen, und zwar seitlich höchstens 40 cm von ihrem Rand und höchstens 150 cm über der Fahrbahn, nach vorne durch eine Leuchte mit weißem, nach hinten durch eine Leuchte mit rotem Licht.

Beim Transport der Fahrräder die seitlich herausragenden Räder extra kennzeichnen.

Bei Nachtfahrten die Rückstrahler bzw. Reflektoren der Räder abdecken, damit ein Zerrbild der rückwärtigen Fahrzeugbeleuchtung vermieden wird und andere Verkehrsteilnehmer nicht behindert oder getäuscht werden.

Bei Nichtbeachtung könnte dies einen Unfall verursachen.

Vorsicht

Vor Antritt der Fahrt ist die Funktion der

Beleuchtungseinrichtung zu kontrollieren. Bei eingeschaltetem Nebelschlusslicht am Fahrradträger muss das Nebelschlusslicht am Fahrzeug ausgeschaltet sein, d.h. beide Nebelschlussleuchten dürfen nicht gleichzeitig leuchten.

Bei Fahrzeugausführungen, deren Typgenehmigung erstmals nach dem 01.10.1998 erteilt wurde, darf der angebaute Fahrradträger oder die mitgeführte Ladung (die Fahrräder) das dritte Bremslicht des Fahrzeugs nicht verdecken. Das dritte Bremslicht des Fahrzeugs muss sichtbar sein: rechts und links (bezogen auf die Fahrzeuglängsachse) in einem Horizontalwinkel von 10°, nach oben (bezogen auf die Leuchtenkante) in einem Vertikalwinkel von 10° und nach unten (bezogen auf die Leuchtunterkante) in einem Vertikalwinkel von 5°.

Wenn diese Werte nicht eingehalten werden, muss ein „drittes“ Ersatz-Bremslicht angebaut werden.

Bei Nichtbeachtung könnte dies einen Unfall verursachen.

Vorsicht

Die Montage des Fahrradträgers und der Fahrräder führt zur Veränderung des Fahr- und Bremsverhaltens sowie der Seitenwindempfindlichkeit des Fahrzeugs. Die maximale Geschwindigkeit von 130 km/h darf nicht überschritten werden.

Die Fahrräder nicht durch Planen, Schutzüberzüge o. Ä. abdecken, da dadurch die Windangriffsfläche und das Fahrverhalten stark beeinflusst werden.

Schweres Ladegut im Kofferraum so weit wie möglich nach vorn schieben, um einer übermäßigen Hecklastigkeit vorzubeugen.

Die Fahrweise stets den Straßen-, Straßenverkehrs- und Witterungsverhältnissen anpassen und besonders vorsichtig fahren, wenn Sie mit beladenem Fahrradträger fahren.

Bei Nichtbeachtung könnte sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen und/oder einen Unfall verursachen.

Vorsicht

Falls das Fahrzeug mit einer elektrischen Heckklappe ausgerüstet ist, ist bei montiertem Fahrradträger auf den notwendigen Freiraum zu achten. Wenn möglich, sollte die elektrische Heckklappe deaktiviert und manuell bedient werden.

Vor der Benutzung von Autowaschanlagen den Fahrradträger abbauen. Der Fahrradträger, das Fahrzeug und/oder die Autowaschanlage könnten sonst beschädigt werden.

Hinweis zur Entsorgung

Entsorgen Sie Komponenten, Zubehör und Verpackung für eine umweltgerechte Wiederverwertung. Entsorgen Sie den Leuchtensatz nicht über den Haus- oder Restmüll.

Gemäß der europäischen Richtlinie 2012/19/EU bzw. ElektroG müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Bitte trennen Sie den Leuchtensatz vom Träger und geben die nicht mehr gebrauchsfähigen Komponenten bei einer geeigneten Sammelstelle ab.

Fragen Sie Ihren Fachhändler.

CE

Dear Customer,
