GEBRUIKSAANWIJZING H31 S Uebler

Fietsendrager voor trekhaak

- Uebler H31 S, voor 3 fietsen

Montage- en gebruiksaanwijzing

het doet ons genoegen dat u hebt gekozen voor een fietsendrager van UEBLER.

De werk- en veiligheidsinstructies in deze montage- en gebruikshandleiding moeten strikt worden opgevolgd. Schade veroorzaakt door niet-naleving is van elke aansprakelijkheid uitgesloten.

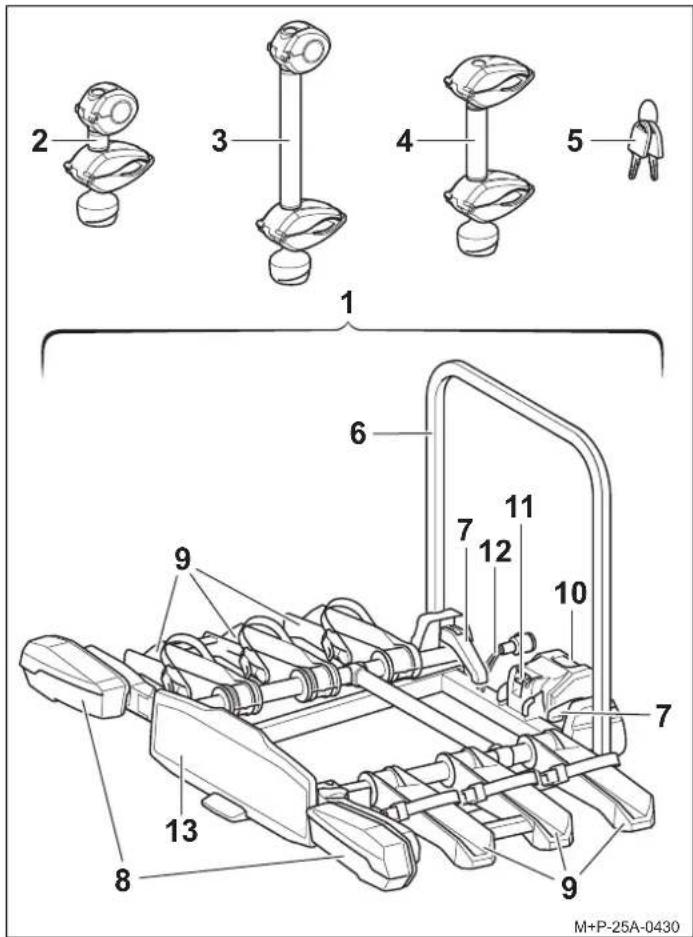

Overzicht onderdelen

2 3 4 5 1 6 7 10 7 9 11 12 13 8 M+P-25A-0430

Bestelnummers

Fietsendrager Uebler H31 S voor 3 fietsen

Bestelnr. 18180

ECE-goedkeuringsnummer

E24 E24*26R04/00*0156*00

Omvang van de levering

Benaming	H31 S
	Aantal
1 Fie tsendrager 1
2 Houd er 1e fiets 1
3 Houder 2e fiets 1
4 Houd er 3e fiets 1
5 Sleutel s	8

Opmerking

We behouden ons het recht voor om wijzigingen aan te brengen in de leveringsomvang.

Laat reparaties of vervanging van onderdelen uitvoeren door een gespecialiseerd bedrijf. Om veiligheidsredenen raadt Uebler aan om alleen originele reserveonderdelen te gebruiken die verkrijgbaar zijn bij uw vakhandelaar.

Opmerking

De houders (2), (3) en (4) worden apart meegeleverd en zijn niet vooraf gemonteerd. De sleutels (5) zitten in het slot van de houders (2), (3) en (4) en in het slot van de veiligheidshendel (11).

Benaming onderdelen

Benaming	H31 S
	Aantal
6 Draag frame 1
7 Snelspanners voor draagframe 2
8 Achte rlichten 2
9 Fie tsrails 6
10 Trekhaakbevestiging 1
11 Veil igheidshendel voor trekhaakbevestiging 1
12 Stek ker voor verlichtingsinstallatie 1
13 Kentekenplaathouder 1

Technische gegevens

Maximaal laadvermogen(draagvermogen)
Uebler H31 S: Kogeldruka – nettogewicht = max. lading
Kogeldruk Nettogewicht max. lading
75 kg	Uebler H31 S = ca. 20 kg	55 kg
≥80 kg 60 kg

a Als de waarden van de trekhaak en het voertuig afwijken, moet de lagere waarde in acht worden genomen.

Elektrische aansluiting
Stroomvoorziening 13-polig, 12 V

Gewicht fiets
Maximaal gewicht per fiets 30 kg

Maximale buisdiameter fietsframe
Ronde buis 75 mm
Ovale buis 75x45 mm

Fietsendrager op het voertuig monteren/openklappen en kenteken plaatsen

Let op

De trekhaak en het voertuig moeten geschikt zijn voor de montage van een fietsendrager:

• Kogeldruk van de trekhaak (zie typeplaatje op de trekhaak en de gebruiksaanwijzing van het voertuig)
• Materiaal van de trekhaak min. St 52-3 (zie typeplaatje op de trekhaak)

Bij niet-naleving kan de fietsendrager samen met de gemonteerde fietsen loskomen van het voertuig en daardoor uzelf en andere personen verwonden of een ongeval veroorzaken.

De trekhaakkogel moet worden gereinigd en ontvet vóór installatie.

Let op

Met de montage van de fietsendrager wijzigt u de maten en de hellingshoek van het voertuig. Bij niet-naleving kan dit leiden tot letsel voor uzelf en anderen en/of materiële schade.

Wees extra voorzichtig bij in- en uitritten, rijden over verkeers-drempels, opritten, hellingen enz. en bij het achteruitrijden.

Rijhulpsystemen, zoals de parkeerhulp en achteruitrijcamera, kunnen beperkt zijn in hun werking.

Let op

Controleer voor elke rit of de verlichtingsinstallatie goed werkt, anders kan dit tot ongelukken leiden.

Opmerking

De fietsendrager moet worden gedemonteerd wanneer deze niet in gebruik is.

De fietsendrager op het voertuig monteren

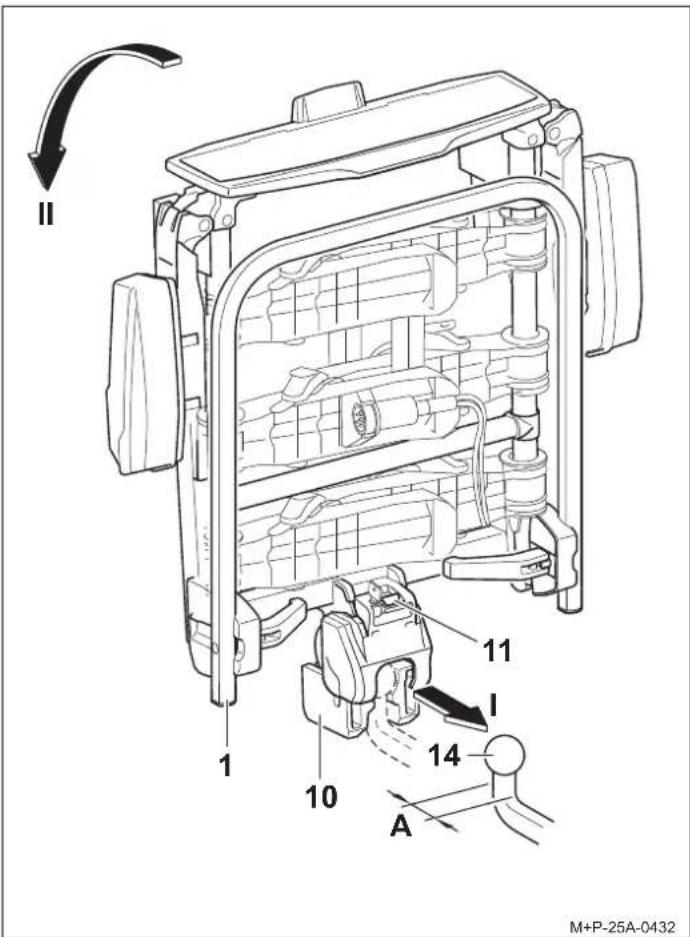

1. Druk op de veiligheidshendel (11) zodat de bevestiging (10) uitklapt. Als de bevestiging (10) niet vanzelf uitklapt, kunt u ze met de hand omlaag draaien.

Opmerking

Voor de fietsendrager H31 S moet de hals van de trekhaak (14) een diameter van minstens 28,5 mm (A) hebben.

1. Houd de fietsendrager (1) verticaal en schuif deze met de bevestiging (10) op de trekhaakkogel (14) (pijl I).
2. Kantel de fietsendrager (1) naar beneden (pijl II) tot de veiligheidshendel (11) hoorbaar vastklikt. De rode markering op de veiligheidshendel (11) mag niet meer zichtbaar zijn.
3. Controleer of de fietsendrager (1) evenwijdig met de bumper is en ongeveer waterpas staat.

Controleer of de fietsendrager (1) goed vastzit door eraan te schudden. De fietsendrager (1) indien nodig verwijderen en opnieuw monteren.

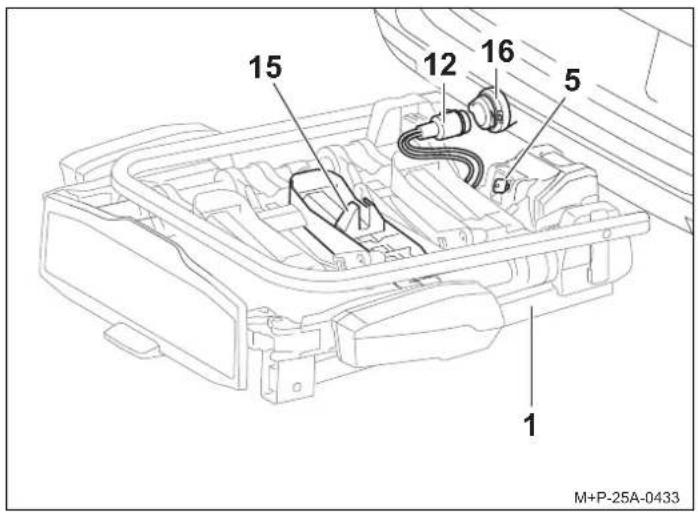

1 15 12 16 5 1 M+P-25A-0433

1. Vergrendel de fietsendrager (1) met de sleutel (5) en verwijder deze.
2. Trek de stekker (12) uit de stekkerhouder (15) en steek hem in het stopcontact (16).

De fietsendrager openklappen

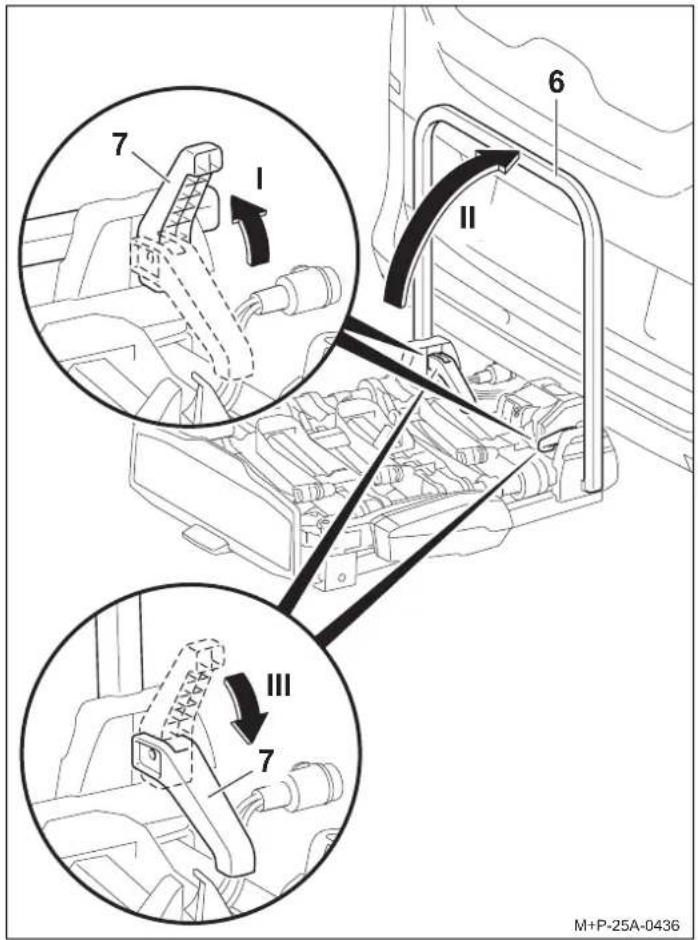

1. Open de snelspanners (7) (pijl I) en klap het draagframe (6) omhoog (pijl II).
2. Sluit de snelspanners (7) weer volledig (pijl III). Het draagframe (6) is bevestigd.

Opmerking

De snelspanners (7) en het draagframe (6) moeten regelmatig of wanneer ze vuil zijn/moeilijk bewegen worden schoongemaakt met zeepsop.

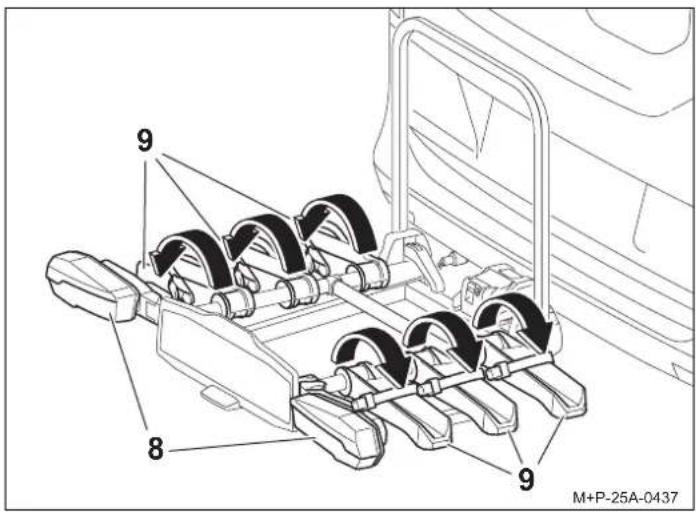

1. Klap de achterlichten (8) uit en zet ze vast.

Opmerking

Alle fietsrails (9) moeten altijd worden uitgeklapt, zelfs als er maar één of twee fietsen worden vervoerd.

1. Klap de fietsrails (9) uit en zet ze vast.
2. Controleer de werking van de verlichtingsinstallatie.

Kentekenplaat plaatsen

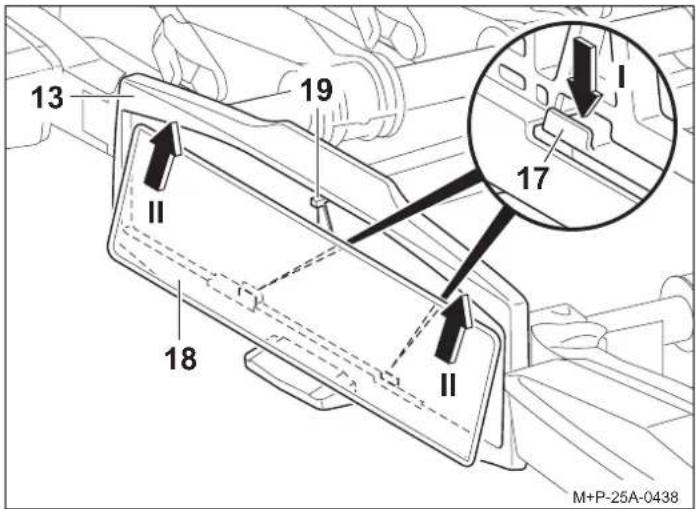

13 19 I II 17 18 II M+P-25A-0438

Opmerking

Het kenteken op de fietsendrager moet overeenkomen met het kenteken van het voertuig en duidelijk leesbaar zijn.

1. Druk de houder (17) naar beneden (pijl I).
2. Schuif de kentekenplaat (18) in de kentekenplaathouder (13), druk hem omhoog en plaats hem er volledig in (pijl II).
3. Laat de houder (17) los en controleer of de kentekenplaat goed vastzit.

Opmerking

Om hogere kentekenplaten te plaatsen, drukt u de stopper (19) naar achteren en duwt u de kentekenplaat (18) volledig in de kentekenplaathouder (13).

Fietsen monteren/demonteren

Let op

De fietsendrager voor de trekhaak mag uitsluitend worden gebruikt voor het transporteren van fietsen of het Uebler- achterlaadsysteem.

Op de fietsendrager mogen alleen fietsen met een maximaal gewicht van 30 kg per stuk worden vervoerd.

Het maximaal toegestane draagvermogen van de fietsendrager, de kogeldruk van de trekhaak, het toegestane totaalgewicht van het voertuig en de maximaal toegestane asbelasting van het voertuig (zie gebruiksaanwijzing van het voertuig) mogen in geen geval worden overschreden.

Bij niet-naleving kan de fietsendrager samen met de gemonteerde fietsen loskomen van het voertuig en daardoor uzelf en andere personen verwonden en/of een ongeval veroorzaken.

Let op

De fietsen moeten zo gelijkmatig mogelijk en met een laag zwaartepunt op de fietsendrager worden geplaatst en tegen vallen worden beveiligd met een houder op het fietsframe en spanbanden op de voor- en achterwielen.

Bij niet-naleving kunnen de fietsen en/of losse onderdelen tijdens het rijden loskomen van het voertuig en een ongeluk veroorzaken voor andere weggebruikers, met mogelijk letsel en materiële schade tot gevolg.

Verwijder kinderzitjes en alle losse onderdelen zoals drinkflessen, zadeltassen, accu's van e-bikes enz. van de fietsen voordat u ze bevestigt.

Let op

Afhankelijk van het voertuigtype kan de fietsendrager met de fietsen te dicht bij het uitlaatsysteem van het voertuig worden geplaatst. De hete uitlaatpijp en/of de hete uitlaatgassen kunnen de fietsendrager en/of de fietsen beschadigd raken. In dat geval is de fietsendrager niet geschikt voor gebruik. Neem bij het vervoeren van fietsen met onderdelen van carbon contact op met de fabrikant/handelaar om na te gaan of deze fietsen geschikt zijn voor vervoer op de fietsendrager.

Plaatsing van de fietsen

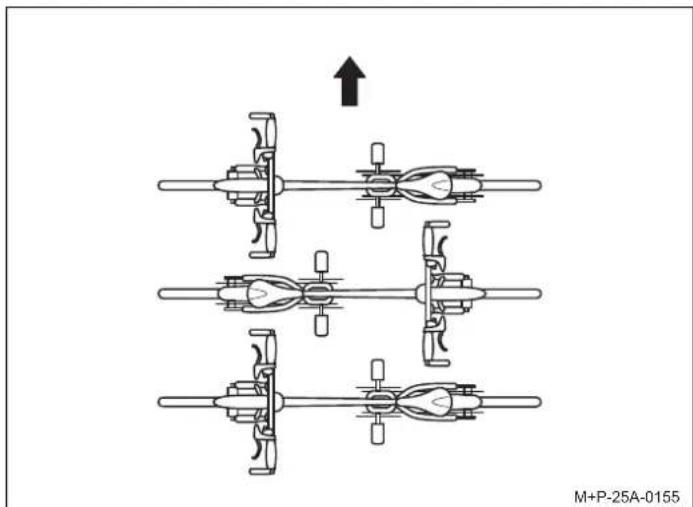

Let erop dat u de fietsen in de rijrichting (pijl) plaatst, zoals hier wordt getoond.

Opmerking

Plaats zware fietsen dicht bij het voertuig en lichte fietsen, bijvoorbeeld kinderfietsen, verder naar achteren op de fietsendrager.

Monteer de eerste fiets met het tandwiel naar het voertuig gericht.

Eerste fiets monteren

2 5 20 21 22 A M+P-25A-0452

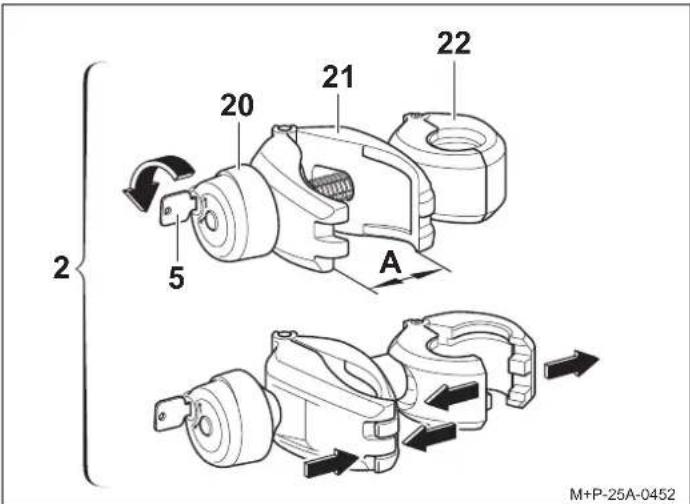

1. Ontgrendel de draaigreep (20) met de sleutel (5) en draai deze los totdat de klem (21) open is (A).
2. Druk de klem (21) samen en houd deze vast. De klem (22) opent.

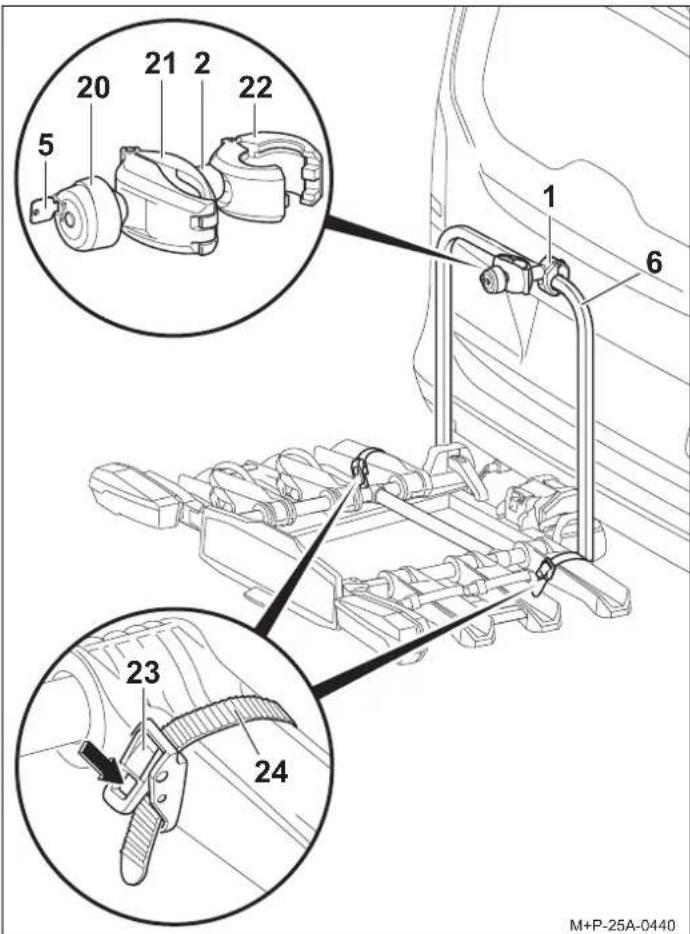

20 21 2 5 22 1 6 23 24 M+P-25A-0440

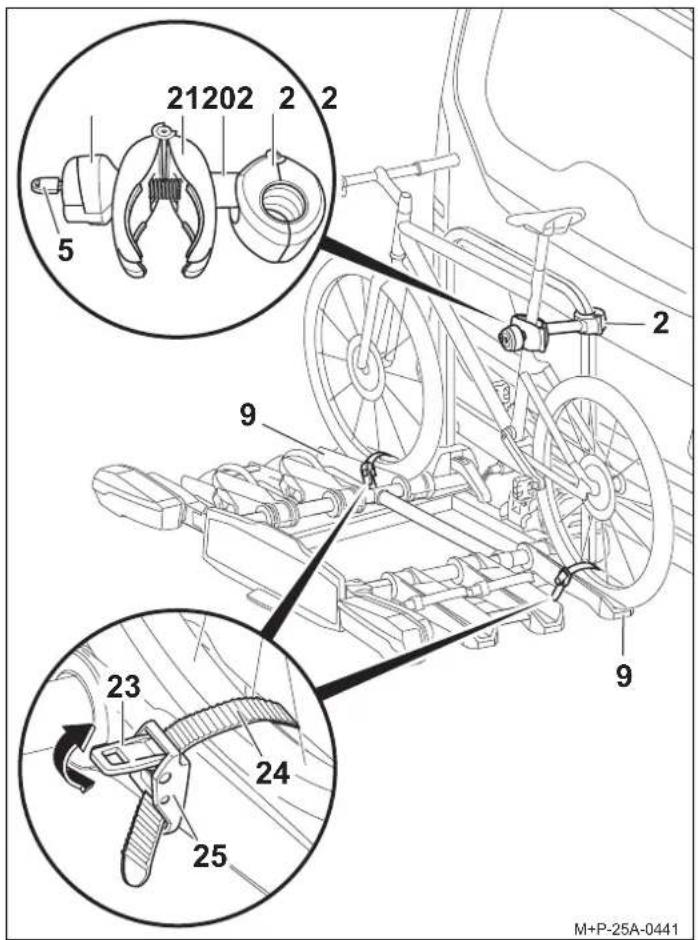

1. Plaats de geopende klem (22) om het draagframe (6) en laat de samengedrukte klem (21) los. De klem (22) sluit.
2. Druk op de spanner (23) (pijl) en trek de spanriem (24) eruit.

21202 5 2 2 2 9 23 24 25 M+P-25A-0441

Let op

Er bestaat een risico op letsel als de fietsen wegglijden of kantelen. Beveilig de fietsen tegen wegglijden/kantelen. Monteer en demonteer de fietsen samen met een tweede persoon.

Let op

Bevestig de houder (2) aan fietszijde alleen op het frame om schade te voorkomen. Er mogen geen andere onderdelen bekneld raken, zoals versnellings- en remkabels. Defecte houders moeten onmiddellijk worden vervangen.

1. Plaats de fiets op de fietsrails (9) en plaats de houder (2) haaks op het fietsframe.
2. Monteer de houder (2) met klem (21) op het fietsframe en draai deze vast met de draaigreep (20).
3. Vergrendel de houder (2) met de sleutel (5) en verwijder hem.
4. Voer de spanriemen (24) midden tussen de wielspaken door en duw ze in de gespen (25) tot u ze hoort vastklikken.

Let op

Span de spanriemen (24) niet te strak aan, anders kunnen de banden of velgen beschadigd raken.

1. Gebruik de spanners (23) om de spanriemen (24) aan te spannen (pijl).

Opmerking

De schroefdraad van de houders moet regelmatig worden gereinigd en gesmeerd om te voorkomen dat de draaigrepen vastlopen.

Tweede fiets monteren

Bevestig de houder (3) aan fietszijde alleen op het frame om schade te voorkomen. Er mogen geen andere onderdelen bekneld raken, zoals versnellings- en remkabels. Defecte houders moeten onmiddellijk worden vervangen.

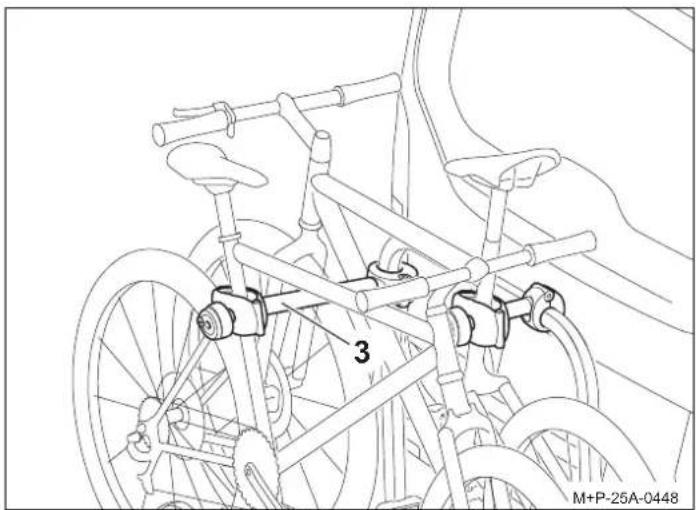

De tweede fiets wordt op dezelfde manier gemonteerd als de eerste fiets. Let op de tegenovergestelde plaatsing van de twee fietsen.

De tweede fiets wordt bevestigd met de lange houder (3).

Derde fiets monteren

Bevestig de houder (4) alleen aan het fietsframe om schade te voorkomen. Er mogen geen andere onderdelen bekneld raken, zoals versnellings- en remkabels. Defecte houders moeten onmiddellijk worden vervangen.

De derde fiets wordt op dezelfde manier gemonteerd als de eerste fiets. Let op de tegenovergestelde plaatsing van de fietsen.

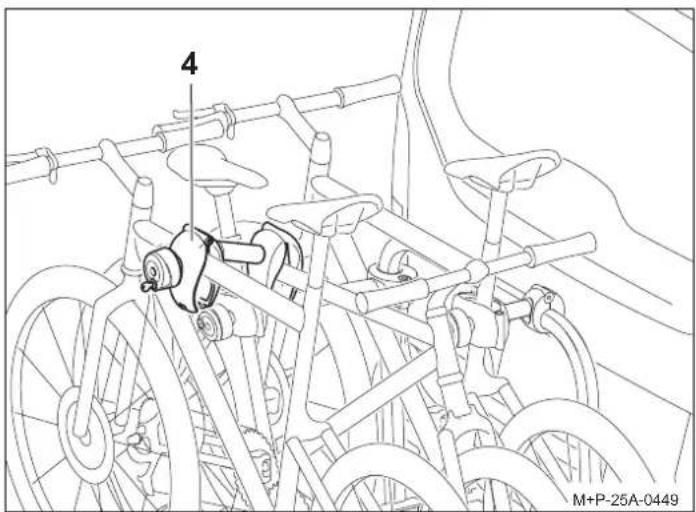

De derde fiets wordt met behulp van de houder (4) aan de tweede fiets bevestigd.

Fietsen demonteren

Let op

Er bestaat een risico op letsel als de fietsen wegglijden of kantelen. Beveilig de fietsen tegen wegglijden/kantelen. Monteer en demonteer de fietsen samen met een tweede persoon.

Draai de houders (2), (3) en (4) los en verwijder de fietsen in omgekeerde volgorde.

De fietsendrager neerkantelen/terugklappen

Let op

Kantel de fietsendrager langzaam neer en zorg ervoor dat er zich geen mensen of voorwerpen in het kantelgebied bevinden. Er bestaat knelgevaar voor personen en voorwerpen in het kantelgebied.

Zorg ervoor dat de fietsendrager bij het inklappen met beide haken volledig vastklikt en vergrendelt, anders kan de fietsendrager tijdens de rit kantelen en u of andere personen verwonden en/of materiële schade veroorzaken.

Het fietsenrek neerkantelen

De fietsendrager kan naar beneden worden gekanteld om de achterklep te openen en het voertuig te laden en lossen.

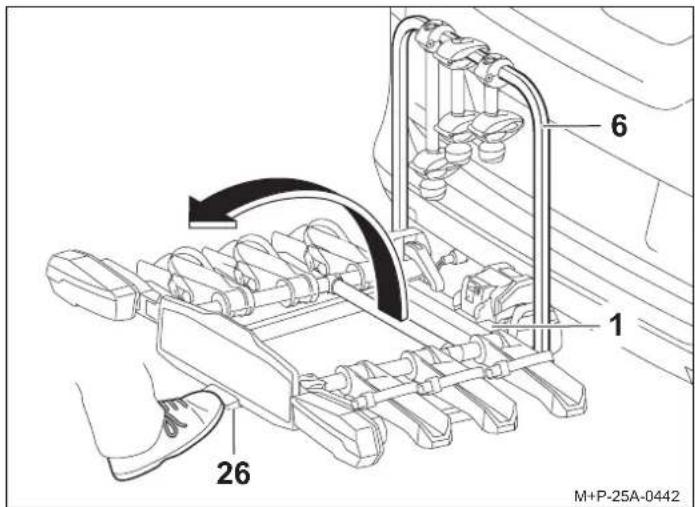

6 1 26 M+P-25A-0442

Druk de voethendel (26) in en kantel de fietsendrager (1) door aan het draagframe (6) of, als er fietsen zijn gemonteerd, aan het fietsframe te trekken.

Het fietsenrek terugklappen

1 27 28 27 28 M+P-25A-0443

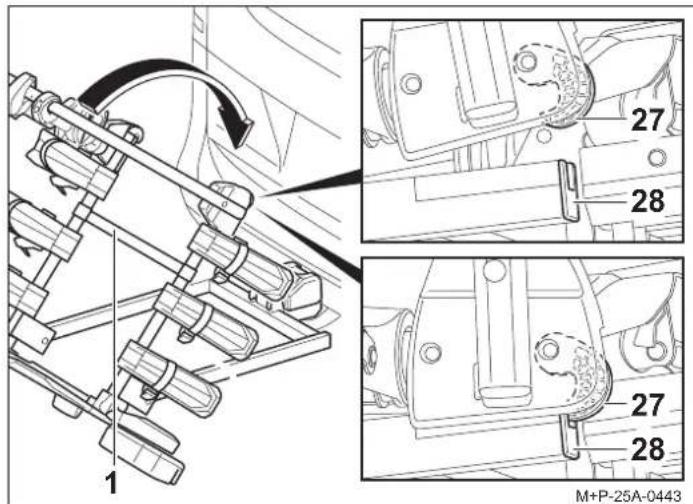

1. Klap de fietsendrager (1) terug tot beide haken (27) volledig in het frame (28) vastklikken en vergrendelen.
2. Controleer of de fietsendrager (1) goed vastzit door eraan te schudden.

Kantel de fietsendrager (1) indien nodig weer naar beneden en klap hem terug.

Voorbereiding op de rit

Let op

Alle schroefverbindingen en bevestigingen van de fietsendrager en de fietsen moeten na elke montage, voor elke rit en ook tijdens een langere rit op vastheid worden gecontroleerd en indien nodig worden aangedraaid.

Bij niet-naleving kan de fietsendrager samen met de gemonteerde fietsen loskomen van het voertuig en daardoor uzelf en andere personen verwonden en/of een ongeval veroorzaken.

Deze controle moet regelmatig herhaald worden, afhankelijk van de toestand van het wegdek.

Let op

Controleer voor elke rit of de verlichtingsinstallatie goed werkt, anders kan dit tot ongelukken leiden.

Opmerking

De kentekenplaat en de verlichtingsinstallatie van de fietsendrager mogen niet worden bedekt.

Als de fietsendrager niet volledig beladen is, controleer dan of:

• houders die niet nodig zijn, van het draagframe zijn verwijderd en veilig in de bagageruimte zijn opgeborgen.
• alle sleutels zijn verwijderd en opgeborgen.
• de spanriemen van alle fietsrails gesloten zijn.

De fietsendrager samenvouwen/van het voertuig verwijderen

Het fietsenrek samenvouwen

1. De fietsrails en achterlichten worden in omgekeerde volgorde ingeklapt.

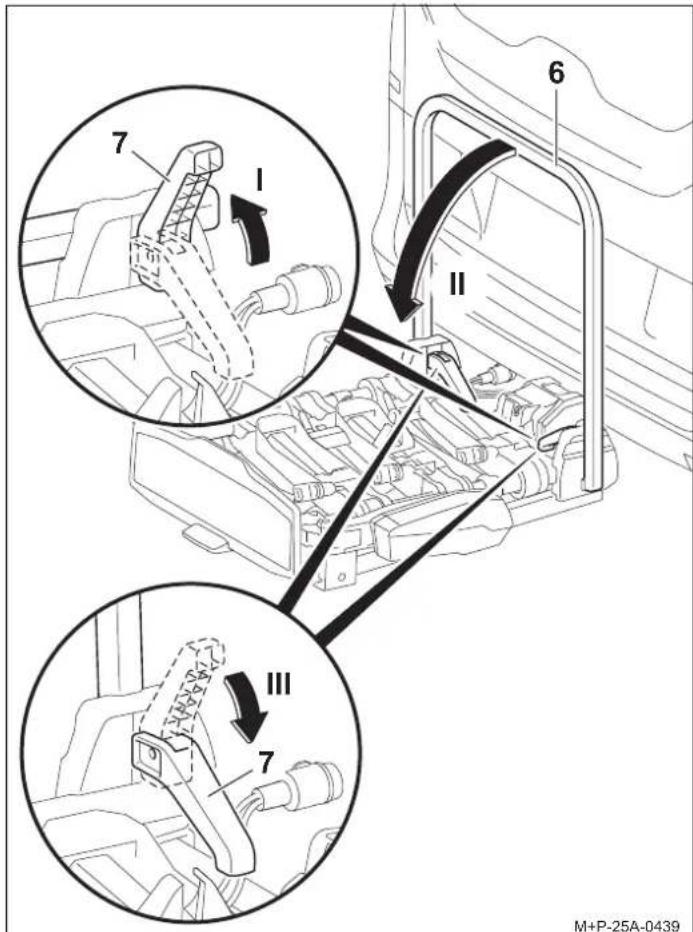

2. Open de snelspanners (7) (pijl I) en klap het draagframe (6) naar beneden (pijl II).
3. Sluit de snelspanners (7) weer volledig (pijl III). Het draagframe (6) is bevestigd.

Opmerking

De snelspanners (7) en het draagframe (6) moeten regelmatig of wanneer ze vuil zijn/moeilijk bewegen worden schoongemaakt met zeepsop.

De fietsendrager van het voertuig verwijderen

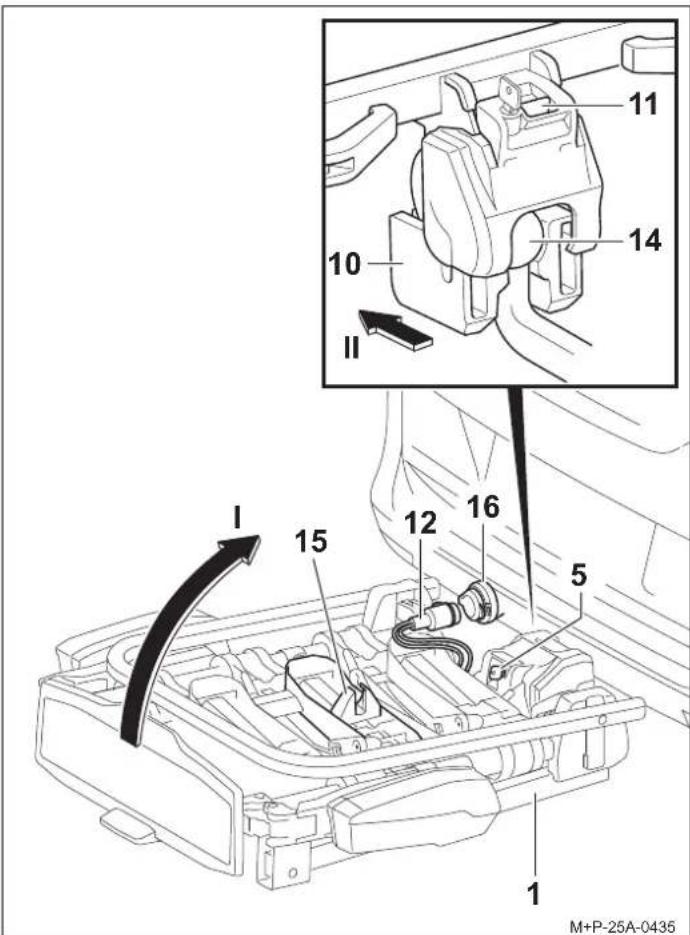

1 15 12 16 5 10 II 14 11 M+P-25A-0435

1. Haal de stekker (12) uit het stopcontact (16) en steek hem in de stekkerhouder (15).
2. Ontgrendel de fietsendrager (1) met de sleutel (5).
3. Druk op de vergrendelingshendel (11) en draai de fietsendrager (1) verticaal omhoog (pijl I).
4. Trek de fietsendrager (1) naar achteren van de trekhaakkogel (14) (pijl II).
5. Plaats de fietsendrager (1) met de bevestiging (10) op de grond.

De bevestiging (10) sluit.

Lampen vervangen

Let op

Om de lampen te vervangen, moet het contact van de auto worden uitgeschakeld en moet de stekker van de verlichtingsinstallatie worden losgekoppeld van het stopcontact van de elektriciteitsaansluiting voor aanhangers. Bij niet-naleving kan dit tot kortsluiting of materiële schade leiden. Als er iets onduidelijk is, moet de lamp worden vervangen door een gespecialiseerd bedrijf.

Hulpmiddelen

- Torx T15

Opmerking

De procedure voor het vervangen van de lamp wordt beschreven en geïllustreerd bij het linkerachterlicht van de fietsendrager. Ga op dezelfde manier te werk voor het rechterachterlicht.

Opmerking

Wanneer u een nieuwe gloeilamp bestelt, moet u de benaming van de betreffende lamp opgeven.

Benaming Reserveonderdeelnr.
29 RichtingaanwijzeraBL PY21W 12V geel	E1687
30 KentekenplaatverlichtingaBL C5W 12V (35 mm lang) wit	E1687
31 Mistlichta bij linkerachterlichtBL PR21W 12V rood	E1687
31 Achteruitrijlichta bij rechterachterlichtBL P21W 12V wit	E1687
32 Rem-/achterlichtaBL P21/5W 12V wit	E1687

a De gloeilamp is in de handel verkrijgbaar.

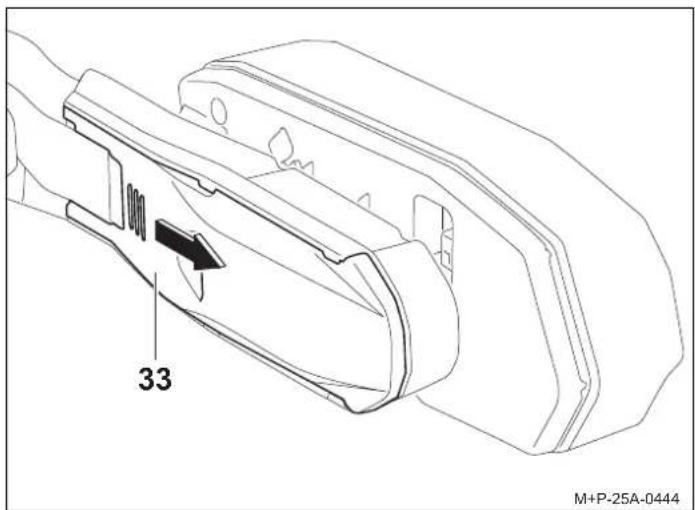

33 M+P-25A-0444

1. Druk op het deksel (33) aan de ribbeling, schuif dit naar buiten en verwijder het.

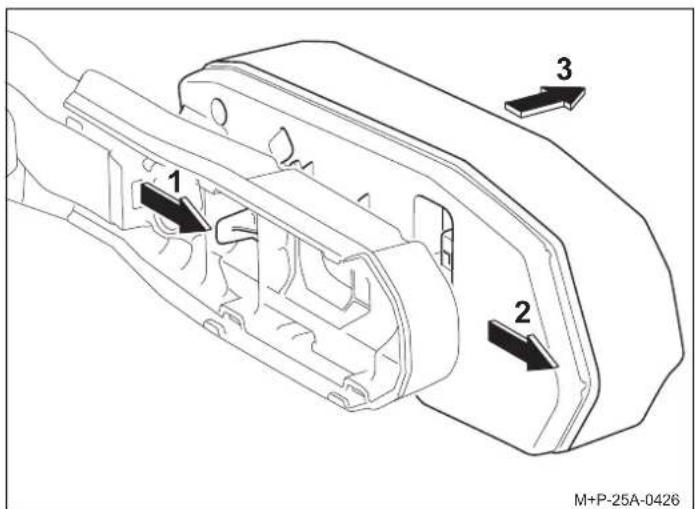

1 2 3 M+P-25A-0426

1. Maak de vergrendeling los (pijl 1) en schuif de lamp (pijl 2) uit de houder en verwijder deze (pijl 3).

Let op

Bij het verwijderen van het achterlicht mag de aansluitkabel niet onder hoge mechanische spanning komen te staan. Niet-naleving kan leiden tot materiële schade.

36 34 35 M+P-25A-0445

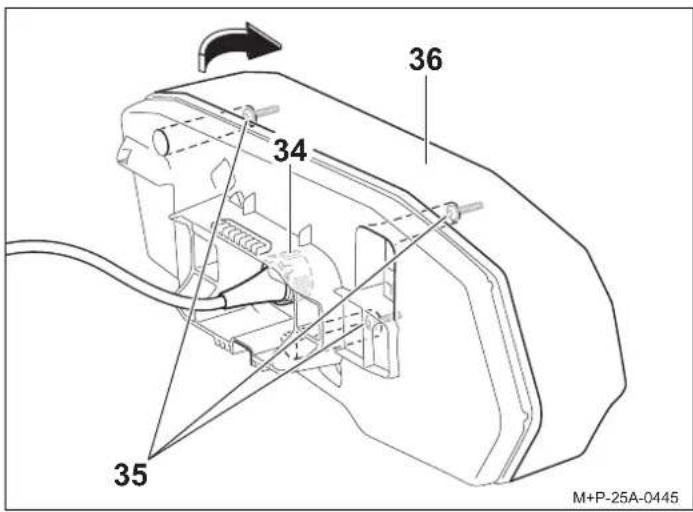

1. Draai de stekker (34) 90° linksom en verwijder hem.
2. Draai de schroeven (35) los en verwijder de lens (36) in de richting van de pijl.

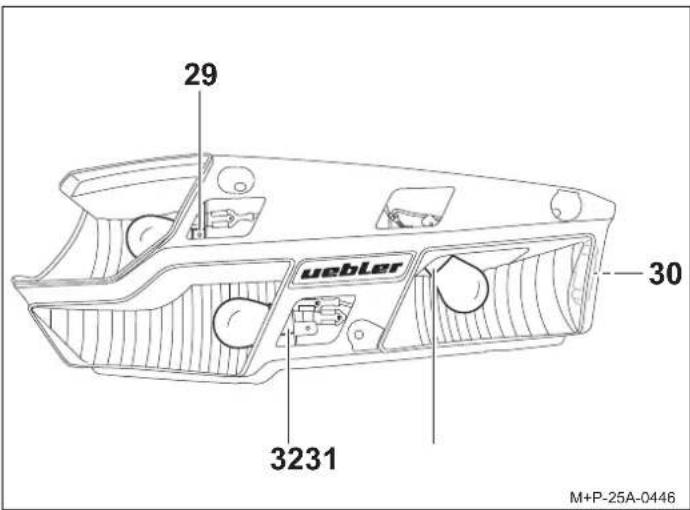

29 uebler 30 3231 M+P-25A-0446

1. Druk de defecte lamp lichtjes in de fitting (29), (31) of (32), draai deze 90° linksom en trek hem eruit.
2. Trek de defecte lamp uit de fitting (30).

Opmerking

Raak nieuwe lampen alleen met een schone doek aan en steek ze in de fitting (29), (30), (31) of (32).

1. Druk de nieuwe gloeilamp in de fitting (29), (31) of (32) en draai deze 90° rechtsom. Vereiste lampen, zie tabel.
2. Druk de nieuwe lamp in de fitting (30). Vereiste lampen, zie tabel. De montage gebeurt in omgekeerde volgorde.

Algemene veiligheidsinstructies

De bestuurder van het voertuig is ervoor verantwoordelijk dat zijn zicht en gehoor niet worden belemmerd door de fietsendrager, de fietsen of de staat van het voertuig. De bestuurder moet ervoor zorgen dat het voertuig, de fietsendrager en de fietsen in overeenstemming zijn met de voorschriften en dat de verkeersveiligheid niet in het gedrang komt.

De voorgeschreven verlichting en verlichtingsinstallatie moeten ook overdag beschikbaar en operationeel zijn.

Deze montage- en gebruikshandleiding bevat de algemene goedkeuring van de fietsendrager voor trekhaken en moet altijd in het voertuig aanwezig zijn.

Neem de respectievelijke wettelijke voorschriften voor het gebruik van fietsendragers in het land van gebruik in acht.

Let op

De werk- en veiligheidsinstructies in deze montage- en gebruikshandleiding moeten strikt worden opgevolgd.

De fietsendrager voor de trekhaak mag uitsluitend worden gebruikt voor het vervoer van fietsen. De fietsendrager is niet geschikt voor off-roadgebruik.

Alle schroefverbindingen en bevestigingen van de fietsendrager en de fietsen moeten na elke montage, voor elke rit en ook tijdens een langere rit op vastheid worden gecontroleerd en indien nodig worden aangedraaid. Deze controle moet regelmatig herhaald worden, afhankelijk van de toestand van het wegdek.

Tijdens het rijden moet de bestuurder de fietsendrager en de fietsen controleren op eventuele verplaatsing door in de achteruitkijkspiegel te kijken.

Rijd als er iets verandert met verminderde snelheid door naar de volgende stopplaats en draai de schroefverbindingen en bevestigingen van de fietsendrager of fietsen opnieuw vast.

Bij niet-naleving kan de fietsendrager samen met de gemonteerde fietsen loskomen van het voertuig en daardoor uzelf en andere personen verwonden en/of een ongeval veroorzaken.

Let op

Bewegende onderdelen, zoals bijv. de schroefdraad van de houders, moeten regelmatig worden gereinigd en gesmeerd om te voorkomen dat de draaigrepen vastlopen.

Gebruik geen smeermiddel op andere schroefverbindingen. Hierdoor kunnen de schroefverbindingen samen met de gemonteerde fietsen loskomen van het voertuig en u en andere personen verwonden of een ongeluk veroorzaken.

Let op

Als de gemonteerde fietsen meer dan 40 cm voorbij de buitenste rand van het lichtuitstralende oppervlak van de markerings- of achterlichten van de fietsendrager uitsteken, moeten deze worden gemarkeerd. Aan de zijkant niet meer dan 40 cm van de rand en niet meer dan 150 cm boven de rijbaan, aan de voorkant met een wit licht, aan de achterkant met een rood licht.

Markeer bij het vervoeren van de fietsen de wielen die aan de zijkant uitsteken extra duidelijk.

Als u 's nachts rijdt, bedek dan de achterreflectoren of reflectoren op de wielen om te voorkomen dat de achterverlichting van het voertuig wordt verstoord en andere weggebruikers worden gehinderd of misleid.

Niet-naleving kan een ongeluk veroorzaken.

Let op

Controleer de werking van de verlichtingsinstallatie voor u vertrekt. Wanneer het mistachterlicht op de fietsendrager wordt ingeschakeld, moet het mistachterlicht op het voertuig worden uitgeschakeld, d.w.z. ze mogen niet tegelijk branden.

Bij voertuiguitvoeringen waarvan de typegoedkeuring voor het eerst na 1 oktober 1998 is verleend, mogen de gemonteerde fietsendrager of de gemonteerde fietsen het derde remlicht van het voertuig niet bedekken. Het derde remlicht van het voertuig moet zichtbaar zijn: naar rechts en naar links ten opzichte van de lengteas van het voertuig, onder een horizontale hoek van 10°, naar boven ten opzichte van de rand van het licht, onder een verticale hoek van 10° en naar beneden, ten opzichte van de onderrand van het licht, onder een verticale hoek van 5°.

Als niet aan deze waarden wordt voldaan, moet een 'derde' vervangremlicht worden gemonteerd.

Niet-naleving kan tot een ongeval leiden.

Let op

Het monteren van de fietsendrager en fietsen verandert het rij- en remgedrag en de gevoeligheid van het voertuig voor zijwind. De maximumsnelheid van 130 km/u mag niet worden overschreden.

Dek de fietsen niet af met dekezeilen, beschermhoezen of iets dergelijks, want dit heeft een sterke invloed op het windbelastingsoppervlak en het rijgedrag.

Duw zware ladingen in de bagageruimte zo ver mogelijk naar voren om overmatige belasting van achteren te voorkomen.

Pas uw rijstijl altijd aan de weg-, verkeers- en weersomstandigheden aan en rijd bijzonder voorzichtig met een beladen fietsendrager.

Bij niet-naleving kan de fietsendrager samen met de gemonteerde fietsen loskomen van het voertuig en daardoor uzelf en andere personen verwonden en/of een ongeval veroorzaken.

Let op

Als het voertuig is uitgerust met een elektrische achterklep, moet u ervoor zorgen dat er voldoende ruimte is wanneer de fietsendrager is gemonteerd. Indien mogelijk moet de elektrische achterklep worden gedeactiveerd en handmatig worden bediend.

Verwijder de fietsdrager voordat u de wasstraat gebruikt.

De fietsdrager, het voertuig en/of de wasstraat kunnen anders beschadigd raken.

Recycle onderdelen, accessoires en verpakking op een milieuvriendelijke manier. Gooi de verlichtingsset niet weg met het huisvuil of restafval.

In overeenstemming met de Europese Richtlijn 2012/19/EU of ElektroG moeten elektrische apparaten die niet meer geschikt zijn voor gebruik, apart worden ingezameld en op een milieuvriendelijke manier worden gerecycled.

Scheid de verlichtingsset van de drager en lever de onderdelen die niet meer bruikbaar zijn in bij een geschikt inzamelpunt.

Vraag het na bij uw gespecialiseerde dealer.

CE

Drogi Kliencie,

Bestillingsnummer 18180
