Tipo di prodotto	Portabici per gancio traino
Modello	Uebler i41 S
Numero di biciclette	4
Carico utile massimo	55 kg (per un peso sul timone di 75 kg) o 60 kg (per un peso sul timone ≥80 kg)
Peso proprio	Circa 20 kg
Peso massimo per bicicletta	30 kg
Diametro massimo del tubo telaio	75 mm (tondo), 75×45 mm (ovale)
Alimentazione elettrica	13 poli, 12 V
Lampadine (luci posteriori)	Frecce: PY21W 12V giallo; Targa: C5W 12V bianco; Fendinebbia: PR21W 12V rosso; Freni/luci: P21/5W 12V bianco
Velocità massima consentita	130 km/h
Materiale richiesto della sfera del gancio traino	Acciaio St 52-3 minimo
Sistema di fissaggio delle biciclette	Supporti telaio con maniglie rotanti e morse, linguette di serraggio sulle ruote
Abbassamento del portabici	Pedale per ribaltare, ganci di bloccaggio
Targa	Supporto incluso con battuta regolabile
Manutenzione	Pulire i tenditori rapidi con acqua saponata; lubrificare le aste filettate dei supporti; non lubrificare gli altri assemblaggi avvitati
Controlli prima di ogni viaggio	Controllare tutti i fissaggi e il sistema di illuminazione
Riparabilità	Lampadine sostituibili; pezzi di ricambio disponibili presso i rivenditori specializzati
Utilizzo previsto	Trasporto di biciclette solo, non per uso fuoristrada

Domande frequenti - i41 S Uebler

Come montare il portabici sulla sfera del gancio traino?

Aprire il coperchio della borsa, spingere la leva di blocco per aprire l'alloggiamento, posizionare l'alloggiamento sulla sfera del gancio traino, ribaltare il portabici verso il basso fino allo scatto udibile della leva di blocco (il segno rosso non deve più essere visibile). Verificare che il portabici sia ben fissato e parallelo al paraurti. Bloccare con la chiave.

Qual è il peso massimo consentito per bicicletta sul portabici?

Il peso massimo per bicicletta è di 30 kg. Se le biciclette non hanno tutte lo stesso peso, posizionare la più pesante vicino al veicolo.

Come abbassare il portabici per accedere al bagagliaio?

Azionare il pedale (27) e far ribaltare il portabici tirando sul telaio del portabici o sui telai delle biciclette. Per il i41 S, il manubrio della 4a bicicletta può appoggiare a terra; se necessario, smontare la bicicletta interessata prima di abbassare.

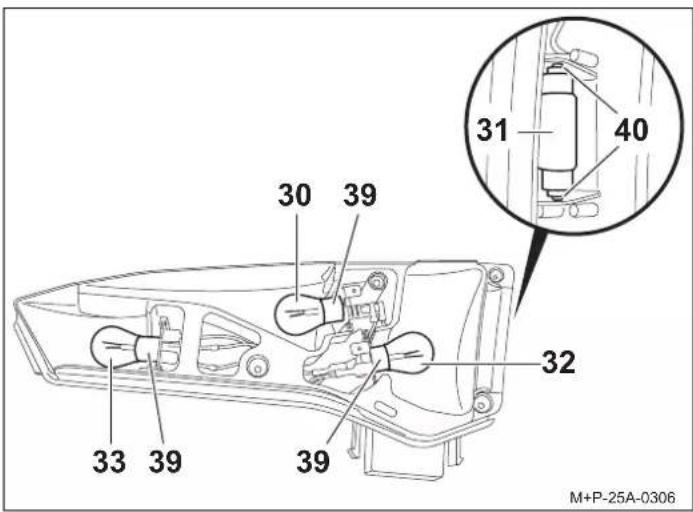

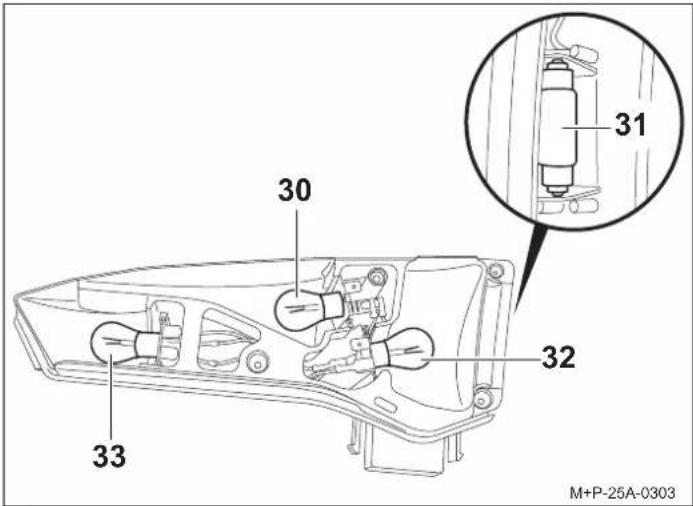

Come sostituire una lampadina delle luci posteriori?

Assicurarsi che l'accensione del veicolo sia spenta e scollegare il connettore. Far scorrere la copertura, spingere i bloccaggi e rimuovere il blocco luci. Svitare il vetro diffusore, sostituire la lampadina difettosa (vedere il manuale per i tipi), poi rimontare in ordine inverso.

Quali sono le precauzioni di sicurezza prima di un viaggio?

Prima di ogni viaggio, controllare tutti i fissaggi (maniglie rotanti, linguette di serraggio) e il funzionamento del sistema di illuminazione. Assicurarsi che la targa sia ben visibile e che le biciclette siano correttamente fissate. Non superare i 130 km/h.

Si possono trasportare biciclette elettriche su questo portabici?

Sì, a condizione che ogni bicicletta non superi 30 kg. Rimuovere le batterie rimovibili prima del trasporto e riporle nel veicolo. Per le biciclette in carbonio, consultare il produttore per verificare la compatibilità.

Come fissare le biciclette sul supporto?

Aprire la maniglia rotante con la chiave, posizionare la morsa attorno al telaio della bicicletta, stringere la maniglia rotante, poi bloccare. Fissare la linguetta di serraggio al centro dei raggi della ruota e stringere con il tenditore. Non stringere troppo per non danneggiare i pneumatici o i cerchi.

Qual è la velocità massima consentita quando il portabici è carico?

La velocità massima consentita è di 130 km/h. Adattare la guida alle condizioni stradali e al carico, poiché il comportamento del veicolo è modificato (vento laterale, frenata).

Cosa fare se il portabici non si innesta correttamente durante il sollevamento?

Se i due ganci non si innestano completamente, il portabici potrebbe ribaltarsi. Riabbassarlo e sollevarlo di nuovo assicurandosi che i ganci si innestino in modo udibile e che il bloccaggio avvenga. Scuotere il portabici per verificare che sia ben fissato.

Come mantenere il portabici?

Pulire regolarmente i tenditori rapidi e il telaio con acqua saponata, specialmente in caso di sporcizia. Lubrificare le aste filettate dei supporti con un lubrificante adatto per evitare il grippaggio. Non lubrificare gli altri assemblaggi avvitati. Riporre il portabici in un luogo asciutto quando non in uso.

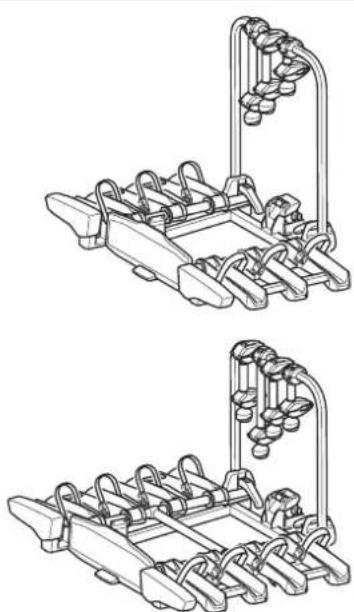

MANUALE UTENTE i41 S Uebler

Portabici per dispositivo di traino

• Uebler i21 S, per 2 biciclette
• Uebler i31 S, per 3 biciclette
• Uebler i41 S, per 4 biciclette

Istruzioni per il montaggio e l'uso

grazie per aver deciso di acquistare un portabici UEBLER.

Devono essere rigorosamente osservati i lavori e le istruzioni di sicurezza riportati nelle presenti istruzioni di montaggio e per l'uso. Per danni attribuibili alla mancata osservanza di quanto specificato si declina qualsiasi responsabilità.

Nota

Il montaggio e il funzionamento del portabici Uebler i21 S sono descritti e illustrati. Procedere analogamente per i portabici Uebler i31 S e i41 S.

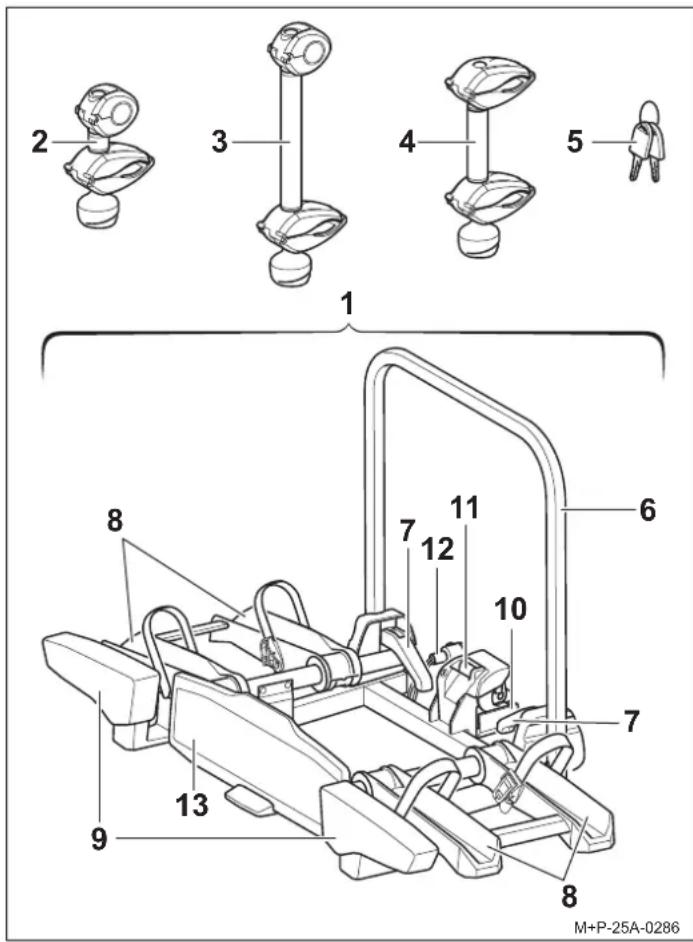

Panoramica dei pezzi

Numeri d'ordine

Portabici Uebler i21 S per 2 biciclette

Numero d'ordine 18100 (veicolo con volante a sinistra)

Portabici Uebler i31 S per 3 biciclette

Numero d'ordine 18120 (veicolo con volante a sinistra)

Portabici Uebler i41 S per 4 biciclette

Numero d'ordine 18140 (veicolo con volante a sinistra)

Numero di omologazione ECE

Volume di fornitura

Designazione	i21 S i31	S i41 S
	Quantitativo	Quantitativo	Quantitativo
1 Portabici 1 1 1
2 Supporto 1^a bicicletta 1 1 1
3 Supporto 2^a bicicletta 1 1 1
4 Supporto 3/4^a bicicletta – 1	2
5 Chiave 6 8 10

Nota

L'entità della fornitura è soggetta a modifiche.

Far eseguire gli interventi di riparazione e sostituzione da un tecnico specializzato. Per motivi di sicurezza, Uebler raccomanda di utilizzare solo ricambi originali disponibili presso il proprio rivenditore specializzato.

Nota

I supporti (2), (3) e (4) sono contenuti separatamente nella confezione di consegna e non sono preassemblati. Le chiavi (5) sono inserite nelle rispettive serrature dei supporti (2), (3) e (4) e nella serratura della leva di sicurezza (11).

Designazione dei pezzi

Designazione	i21 S i31	S i41 S
	Quantitativo	Quantitativo	Quantitativo
6 Telaio di supporto 1 1	1
7 Dispositivi a serraggio rapido per il telaio di supporto	2 2	2
8 Guide ruota	4	6	8
9 Gruppi ottici posteriori	2	2	2
10 Attacco per gancio a testa sferica	1 1	1
11 Leva di sicurezza per l'attacco per gancio a testa sferica	1 1	1
12 Spina per impianto di illuminazione	1 1	1
13 Portatarga	1	1	1

Dati tecnici Montaggio/smontaggio del portabici dal

Carico utile max (carico massimo)
Uebler i21 S: carico statico verticalea – peso proprio = carico utile max
Carico statico verticale	Peso proprio Carico utile max
50 kg	5 kg	36,5 kg
60 kg 46
70 kg 56
≥ 73,5 kg	60 kg Uebler i21 S = ca. 13,5 kg
Uebler i31 S: carico statico verticalea – peso proprio = carico utile max
Carico statico verticale	Peso proprio Carico utile max
50 kg	kg	34 kg
60 kg 44
≥ 70 kg 54	Uebler i31 S = ca. 16 kg
Uebler i41 S: carico statico verticalea – peso proprio = carico utile max
Carico statico verticale	Peso proprio Carico utile max
75 kg	5 kg	55 kg
≥ 80 kg 60 kg	Uebler i41 S = ca. 20 kg

a Se i valori del gancio a testa sferica e del veicolo differiscono, si deve prendere in considerazione il valore inferiore.

Collegamento elettrico
Alimentazione di corrente	13 poli, 12 V

Peso della bicicletta
Peso massimo per bicicletta ^b	30 kg

b In caso di biciclette di peso diverso, la bicicletta più pesante deve essere montata più vicina al veicolo.

Diametro max dei tubi dei telai della bicicletta
Tubo circolare 75 mm
Tubo ovale 75x45 mm

veicolo

Attenzione

Il gancio a testa sferica e il veicolo devono essere adatti al montaggio di un portabici:

• Carico statico verticale del gancio a testa sferica (vedi la targhetta di identificazione del gancio a testa sferica e le istruzioni per l'uso del veicolo)
• Materiale del gancio a testa sferica, requisito minimo St 52-3 (vedi la targhetta di identificazione sul gancio a testa sferica)

In caso di mancato rispetto di queste disposizioni, il portabici potrebbe staccarsi dal veicolo insieme con le biciclette montate, provocando lesioni alle persone e/o un incidente. Prima di procedere con il montaggio, pulire e sgrassare la testa sferica.

Attenzione

Con il portabici montato, le dimensioni del veicolo (larghezza, altezza, profondità) cambiano; non tenendo conto di queste dimensioni, il conducente mette in pericolo la propria sicurezza e quella di terzi e/o potrebbe provocare danni materiali. Tenere conto delle diverse dimensioni del veicolo nei punti di accesso o di transito. Procedere con cautela in retromarcia.

Prudenza

Prima di ogni viaggio, verificare il corretto funzionamento dell'impianto di illuminazione, altrimenti potrebbero verificarsi incidenti.

Nota

Il portabici deve essere rimosso dal veicolo quando non viene utilizzato.

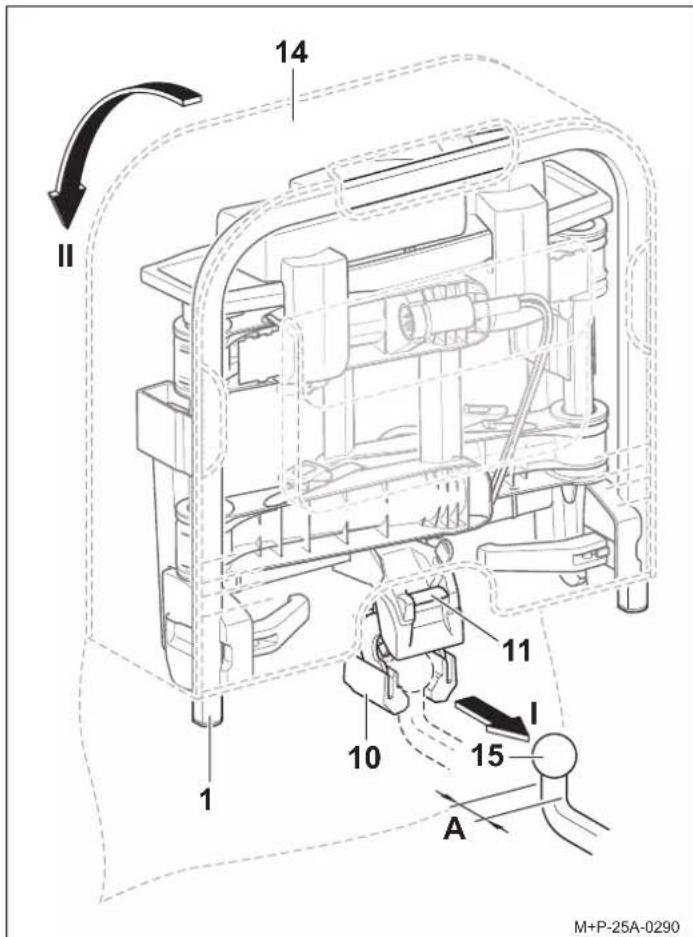

Montaggio del portabici sul veicolo

1. Aprire il coperchio della borsa (14) ^1 .
2. Premere la leva di sicurezza (11) in modo da aprire l'attacco (10).

Nota

Per il portabici i41 S, il collo del gancio a testa sferica (15) deve avere un diametro di almeno 28,5 mm (A).

1. Tenere il portabici (1) in verticale e con l'attacco (10) inserirlo sulla testa sferica del gancio (15) (freccia I).
2. Inclinare il portabici (1) verso il basso fino a quando la leva di sicurezza (11) si innesta in modo percettibile (freccia II). La marcatura rossa sulla leva di sicurezza (11) non deve più essere visibile.
3. Verificare che il portabici (1) sia parallelo al paraurti e più o meno parallelo al terreno.

Scuotere il portabici (1) per verificare che sia ben saldo. Se necessario smontare il portabici (1) e fissarlo nuovamente.

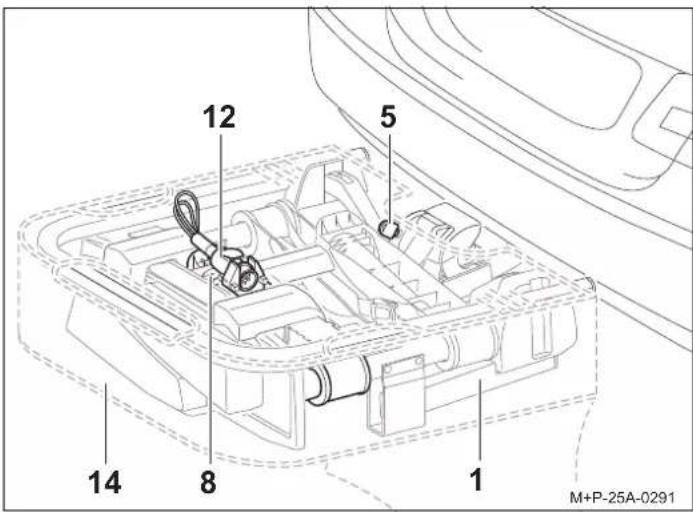

1. Rimuovere la borsa (14) dal portabici (1).
2. Bloccare il portabici (1) con la chiave (5) e rimuoverlo.
3. Estrarre la spina (12) dal portaspina sulla guida della ruota (8).

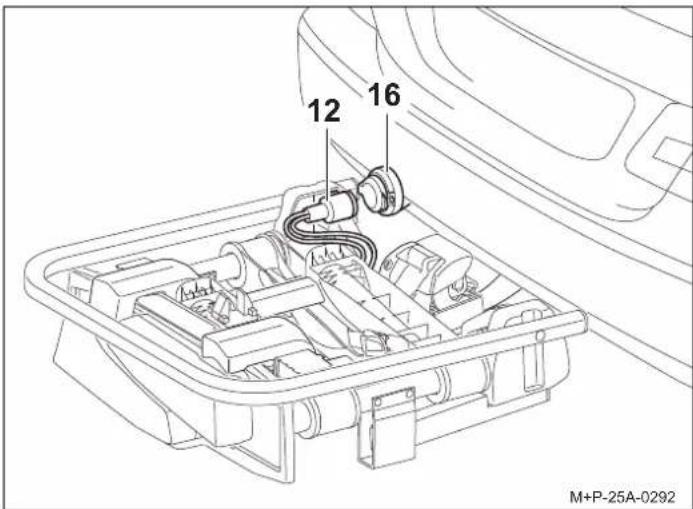

1. Inserire la spina (12) nella presa (16) del veicolo e ruotarla in senso orario fino all'arresto.

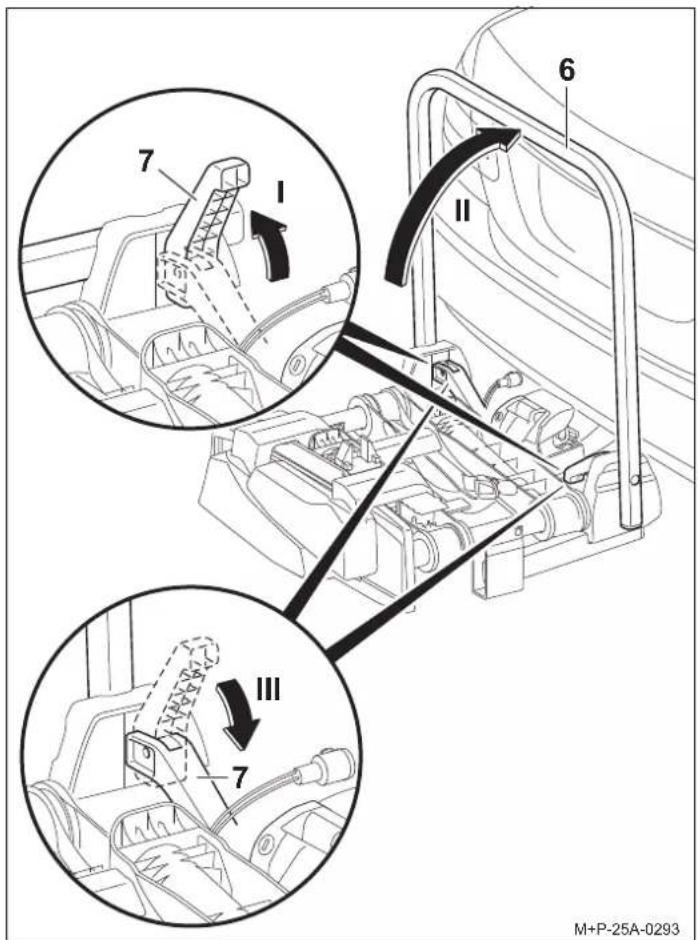

1. Aprire il dispositivo a serraggio rapido (7) sollevandolo verso l'alto (freccia I) e ripiegare il telaio di supporto (6) (freccia II).
2. Richiudere completamente il dispositivo a serraggio rapido (7) (freccia III) in modo da fissare il telaio di supporto (6).

Attenzione

Afferrare sempre le guide delle ruote (8) per le barre (17) e non per i gruppi ottici posteriori (9) e ribaltarle. Altrimenti i gruppi ottici posteriori (9) potrebbero danneggiarsi.

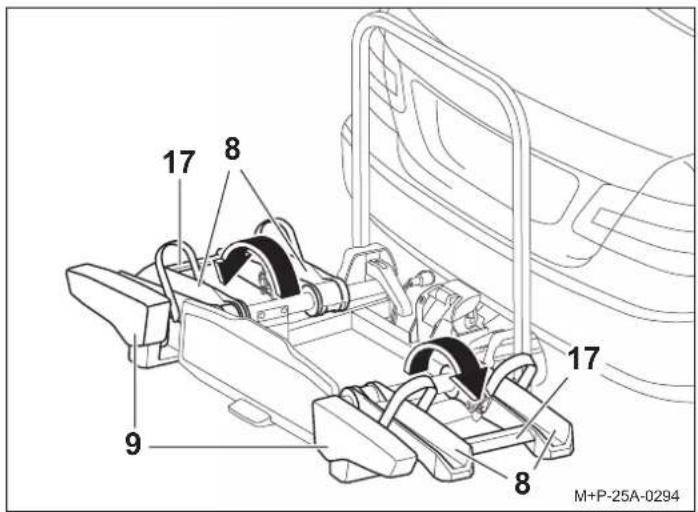

1. Afferrare le guide delle ruote (8) per le barre (17), ribaltarle e farle innestare.
2. Controllare il funzionamento dell'impianto di illuminazione.

1. Premere il supporto (18) verso il basso (freccia I).
2. Inserire la targa (19) nel portatarga (13), spingerla verso l'alto e inserirla completamente (freccia II).
3. Sganciare il supporto (18) e controllare che la targa sia ben fissata.

Nota

Per inserire una targa in una posizione più alta, premere il fermo (20) all'indietro e inserire completamente la targa nel portatarga (13).

Nota

La targa del portabici deve corrispondere alla targa ufficiale del veicolo e deve essere ben leggibile.

Smontaggio del portabici dal veicolo

Attenzione

Afferrare sempre le guide delle ruote (8) per le barre (17) e non per i gruppi ottici posteriori (9) e ripiegarle verso l'interno. Altrimenti i gruppi ottici posteriori (9) potrebbero danneggiarsi.

1. Afferrare il lato sinistro della guida della ruota sulla barra (17) e ripiegarlo verso l'interno (freccia I).
2. Afferrare il lato destro della guida della ruota per la barra (17) e ripiegarlo verso l'interno (freccia II).

1. Aprire il dispositivo a serraggio rapido (7) sollevandolo verso l'alto (freccia I) e abbassare il telaio di supporto (6) (freccia II).

2. Richiudere completamente il dispositivo a serraggio rapido (7) (freccia III) in modo da fissare il telaio di supporto (6).

Nota

Il dispositivo a serraggio rapido (7) e il telaio di supporto (6) devono essere lavati con acqua e sapone regolarmente o se sono sporchi o poco scorrevoli.

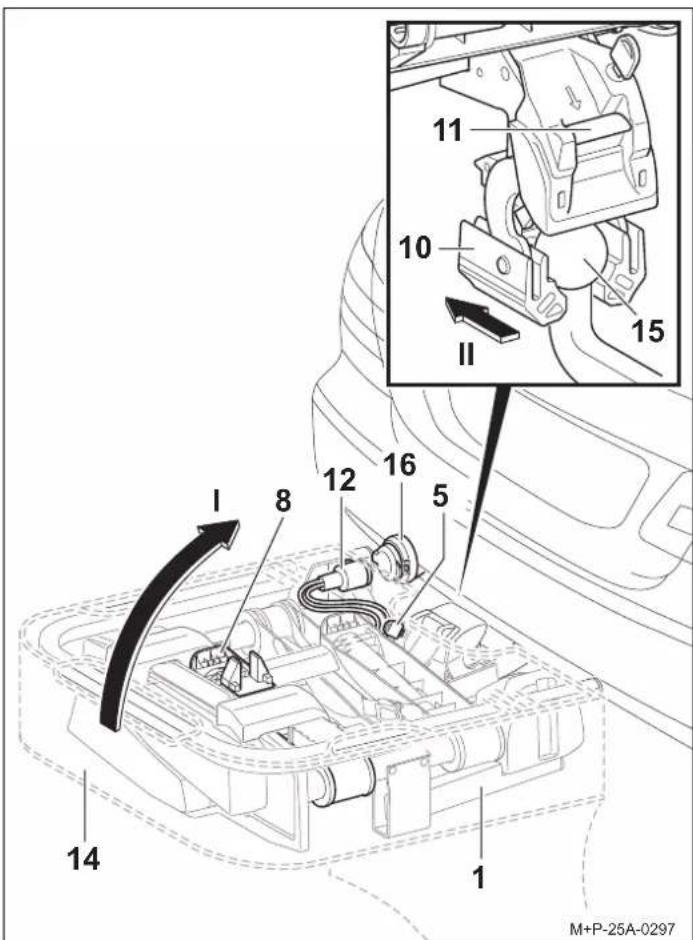

1. Staccare la spina (12) dalla presa (16) del veicolo e inserirla nel portaspina della guida della ruota (8).
2. Sbloccare il portabici (1) con la chiave (5).
3. Inserire la borsa (14) sul portabici (1).
4. Premere la leva di sicurezza (11) e posizionare il portabici (1) verticalmente verso l'alto (freccia I).
5. Estrarre all'indietro il portabici (1) dalla testa sferica del gancio a testa sferica (15) (freccia II).
6. Posizionare il portabici (1) con l'attacco (10) a terra in modo da poterlo chiudere.
7. Chiudere il coperchio della borsa (14).

Montaggio/smontaggio delle biciclette

Attenzione

Il portabici per il gancio a testa sferica deve essere utilizzato esclusivamente per il trasporto di biciclette.

Con il portabici si possono trasportare soltanto biciclette con un peso massimo di 30 kg ciascuna.

Il carico massimo ammesso del portabici, il carico statico verticale del gancio a testa sferica, la massa max complessiva del veicolo e la massa max ammessa sull'asse del veicolo (vedere le istruzioni per l'uso del veicolo) non devono essere superati in nessun caso.

In caso di mancato rispetto di queste disposizioni, il portabici potrebbe staccarsi dal veicolo insieme con le biciclette montate, provocando lesioni alle persone e/o un incidente.

Attenzione

Le biciclette devono essere fissate al portabici nel modo più uniforme possibile e con un baricentro basso e devono essere assicurate contro la caduta al telaio della bicicletta con un supporto ciascuna e con cinghie di serraggio sulle ruote anteriori e posteriori.

In caso di mancato rispetto di queste disposizioni, le biciclette e/o le parti sciolte potrebbero staccarsi dal veicolo durante il viaggio e causare un incidente ad altri utenti della strada, con conseguenti lesioni e danni materiali.

Prima del montaggio, rimuovere dalle biciclette i seggiolini per bambini e tutte le parti sciolte, ad esempio le borracce, le borse da sella, le batterie delle e-bike e simili, e riporle da parte.

Attenzione

Le biciclette, se scivolano o si ribaltano, possono provocare lesioni. Fissare le biciclette in modo che non possano scivolare o ribaltarsi.

Eseguire il montaggio e lo smontaggio delle biciclette con una seconda persona.

Attenzione

A seconda del tipo di veicolo, il portabici con le biciclette potrebbe essere posizionato troppo vicino all'impianto di scarico del veicolo. Il tubo di scarico caldo e/o i fumi di scarico caldi possono danneggiare il portabici e/o le biciclette. In questo caso, il portabici non è adatto all'uso.

Per il trasporto di biciclette con parti in carbonio, contattare il produttore/rivenditore per verificare se tali biciclette sono adatte al trasporto sul portabici.

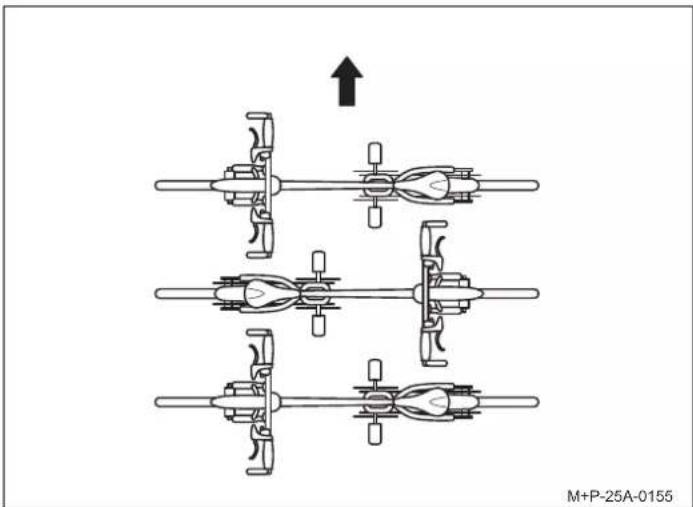

Disposizione delle biciclette

Osservare la disposizione delle biciclette nel senso opposto a quello di marcia (freccia).

Nota

Sistemare le biciclette pesanti vicino al veicolo e quelle più leggere, ad es. per bambini, più indietro sul portabici.

Montare la prima bicicletta con la corona dentata rivolta verso il veicolo.

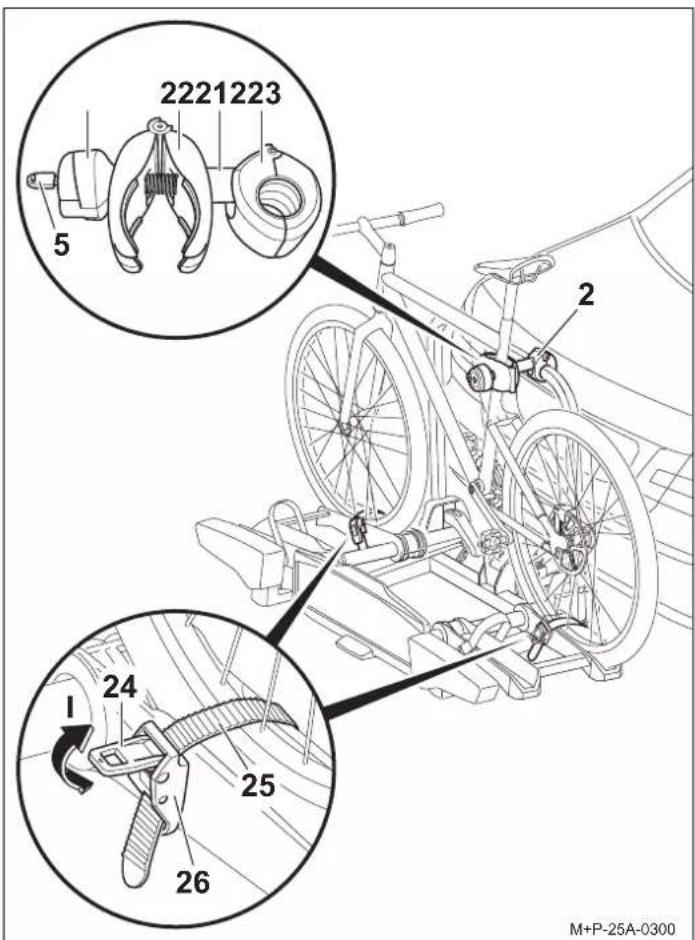

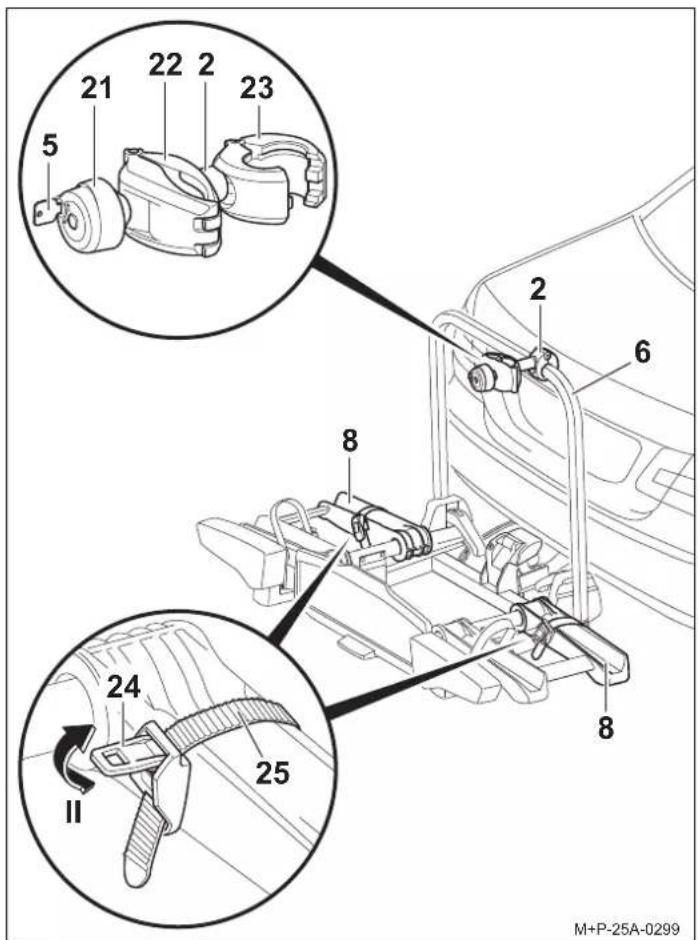

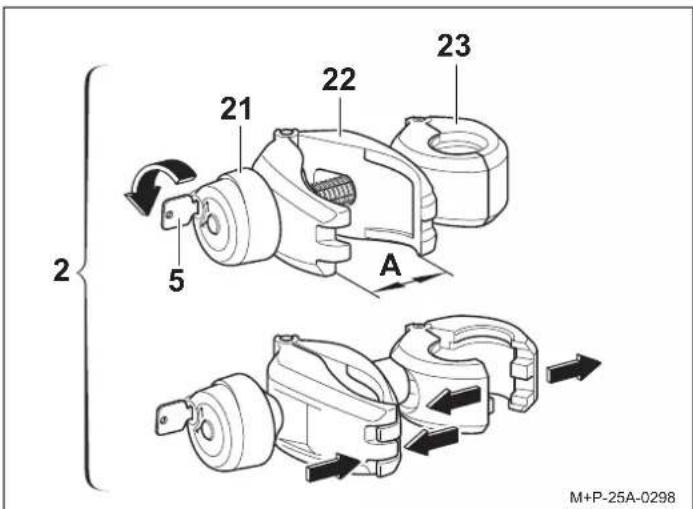

Montaggio della prima bicicletta

1. Sbloccare la manopola (21) con la chiave (5).
2. Svitare la manopola (21) fino a quando il morsetto (22) è aperto (A).
3. Comprimere il morsetto (22) e tenerlo in posizione. Il morsetto (23) si apre.

1. Avvolgere il telaio di supporto (6) con il morsetto aperto (23) e rilasciare il morsetto compresso (22). Il morsetto (23) si chiude.
2. Premere il tenditore (24) (freccia II) ed estrarre la cinghia di serraggio (25).

Attenzione

Fissare il supporto (2) esclusivamente al telaio della bicicletta, in quanto gli altri componenti della bicicletta potrebbero danneggiarsi. Nessun componente, come ad esempio i cavi del cambio o dei freni, deve restare incastrato. I supporti guasti de vono essere sostituiti immediatamente.

1. Posizionare la bicicletta sulle guide delle ruote e posizionare il supporto (2) con il morsetto (22) rivolto verso il telaio della bicicletta. Assicurare la bicicletta contro il ribaltamento.
2. Serrare il morsetto (22) sul telaio della bicicletta con la manopola (21).
3. Bloccare il supporto (2) con la chiave (5) e rimuoverlo.
4. Far passare la cinghia di serraggio (25) al centro tra i raggi della ruota.
5. Infilare la cinghia di serraggio (25) nella fibbia (26) e stringerla.

Attenzione

Non stringere troppo le cinghie di serraggio (25) per non danneggiare gli pneumatici o i cerchioni.

1. Serrare le cinghie di serraggio (25) utilizzando i tenditori (24) (freccia I).

Nota

Le aste filettate dei supporti devono essere pulite e lubrificate a intervalli regolari per evitare che le manopole si blocchino.

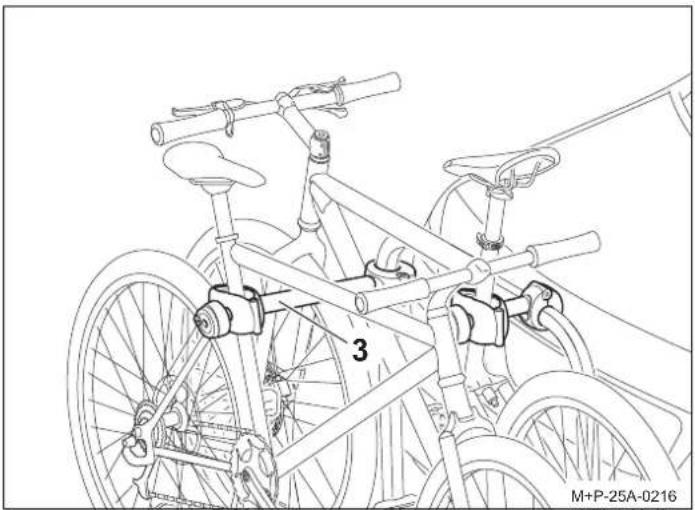

Montaggio della seconda bicicletta

Fissare il supporto (3) esclusivamente al telaio della bicicletta, in quanto gli altri componenti della bicicletta potrebbero danneggiarsi.

Nessun componente, come ad esempio i cavi del cambio o dei freni, deve restare incastrato. I supporti guasti devono essere sostituiti immediatamente.

Per montare la seconda bicicletta procedere analogamente al montaggio della prima. Disporre le due biciclette l'una in senso contrario rispetto all'altra.

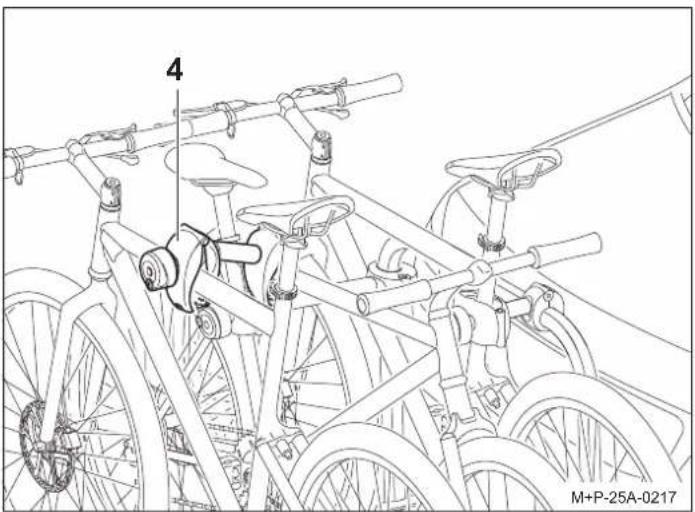

Montaggio della terza ^2 e della quarta ^3 bicicletta

Fissare il supporto (4) esclusivamente al telaio della bicicletta, in quanto gli altri componenti della bicicletta potrebbero danneggiarsi.

Nessun componente, come ad esempio i cavi del cambio o dei freni, deve restare incastrato. I supporti guasti devono essere sostituiti immediatamente.

Per montare la terza e la quarta bicicletta procedere analogamente al montaggio della prima. Disporre tutte le biciclette l'una in senso contrario rispetto all'altra.

La terza bicicletta è fissata alla seconda con il supporto (4).

La quarta bicicletta è fissata alla terza con il secondo supporto (4).

Smontaggio delle biciclette

Allentare i supporti (2), (3) e (4) e smontare le biciclette seguendo la sequenza inversa.

Riporre i supporti (2), (3) e (4) nella tasca laterale della borsa (14).

Apertura/chiusura del portabici

Attenzione

Inclinare lentamente il portabici e accertarsi che non vi siano persone o oggetti nella zona di ribaltamento.

Nell'area di ribaltamento sussiste il rischio di schiacciamento di persone e oggetti.

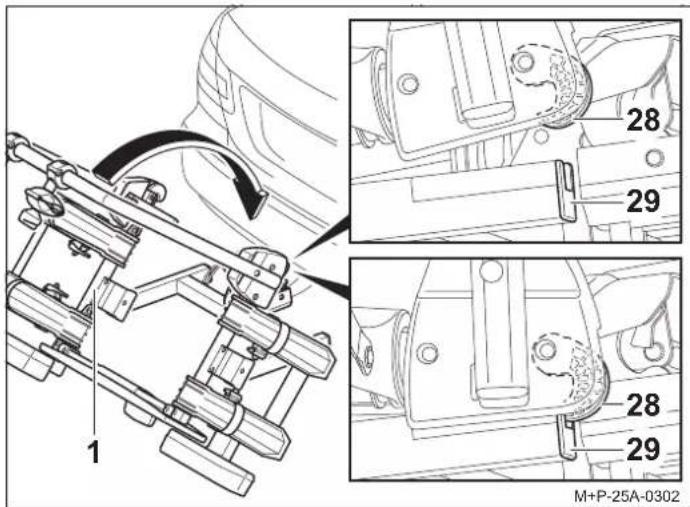

Accertarsi che al momento della chiusura il portabici sia completamente innestato e bloccato con i due ganci, altrimenti potrebbe ribaltarsi durante la marcia e provocare lesioni alle persone e/o danni materiali.

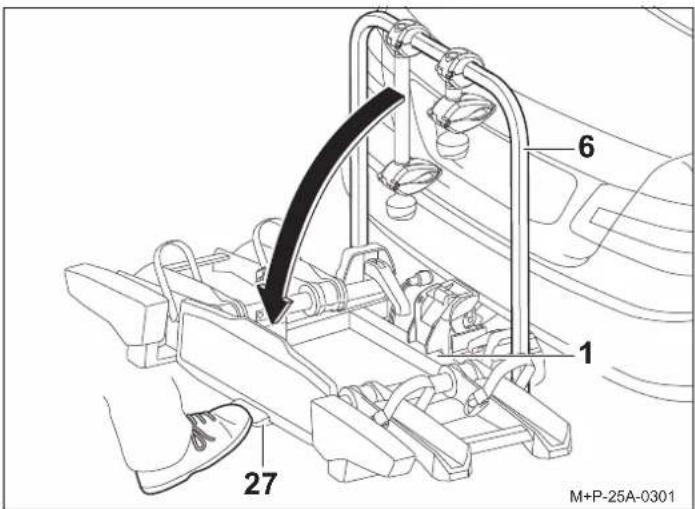

Apertura del portabici

Il portabici può essere ribaltato per aprire il portellone posteriore e per caricare e scaricare il veicolo.

Con il portabici Uebler i41 S (pieghevole a 90°), il manubrio della quarta bicicletta può poggiare a terra grazie al maggiore angolo di ribaltamento. Ciò può causare danni al manubrio. Se necessario, smontare la bicicletta in fase di ribaltamento.

Azionare il pedale (27) e aprire il portabici (1) tirando il telaio di supporto (6) oppure afferrando il telaio nelle biciclette già montate.

Chiusura del portabici

1. Chiudere il portabici (1) in modo che i due ganci (28) si innestino completamente nel telaio (29) e si blocchino.
2. Controllare che il portabici (1) sia ben fissato scuotendolo. All'occorrenza ribaltare di nuovo il portabici (1) e richiuderlo.

Preparativi per il viaggio

Attenzione

Controllare che tutti i collegamenti a vite e i fissaggi del portabici e delle biciclette stesse siano saldi dopo ogni montaggio, prima di ogni viaggio e anche durante un lungo percorso; even tualmente riserrarli.

In caso di mancato rispetto di queste disposizioni, il portabici potrebbe staccarsi dal veicolo insieme con le biciclette montate, provocando lesioni alle persone e/o un incidente.

Questo controllo deve essere eseguito a intervalli regolari in base alle condizioni del manto stradale.

Attenzione

Prima di ogni viaggio, verificare il corretto funzionamento dell'impianto di illuminazione, altrimenti potrebbero verificarsi incidenti.

Nota

La targa e l'impianto di illuminazione del portabici non devono essere coperti.

Se il portabici non è completamente carico, assicurarsi che:

• i supporti non necessari siano rimossi dal telaio di supporto e riposti nel vano bagagli in modo sicuro;
• tutte le chiavi siano state estratte e riposte;
• le cinghie di serraggio di tutte le guide ruota siano chiuse.

Sostituzione della lampadina

Attenzione

Per sostituire le lampadine, è necessario disinserire l'accensione del veicolo e scollegare la spina dell'impianto di illuminazione dalla presa dell'impianto elettrico del gancio a testa sferica. La mancata osservanza di queste disposizioni può provocare un cortocircuito o danni materiali. In caso di dubbi, far sostituire la lampadina da un tecnico.

Nota

La sostituzione della lampadina è descritta e illustrata per il gruppo ottico posteriore sinistro del portabici. Procedere analo gamente per il gruppo ottico posteriore destro.

Nota

Quando si ordina una nuova lampadina, è necessario indicare il nome della lampadina interessata.

Designazione	Cod. pezzo di ricambio
30 Indicatore di direzioneaBL PY21W 12 V giallo	E1687
31 Luce della targaaBL C5W 12 V (lunghezza 35 mm) bianco	E1687
32 Retronebbiaaper il gruppo ottico posteriore sinistroBL PR21W 12 V rosso	E1687
Luce di retromarciaasul gruppo ottico posteriore destroBL P21W 12 V bianco	E1687
33 Luce freno/fanale posterioreaBL P21/5W 12 V bianco	E1687

a La lampadina è disponibile in commercio.

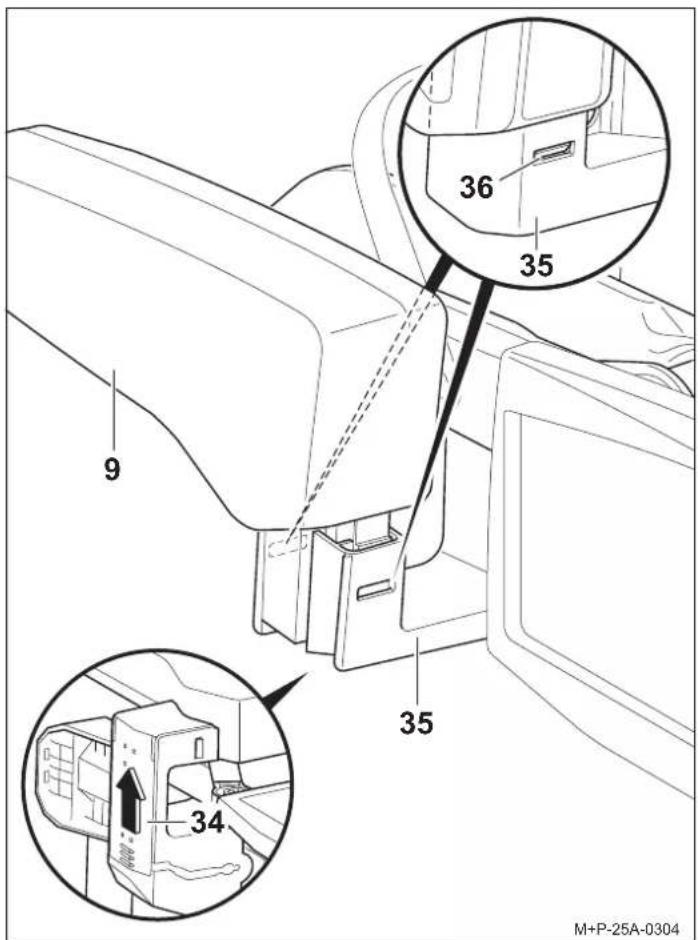

1. Far scorrere il coperchio (34) sul lato inferiore del supporto (35) in direzione della freccia e staccare completamente il cavo sottostante dal supporto (35).
2. Premere i fermi (36) ed estrarre con cautela il gruppo ottico posteriore (9) dal supporto (35).

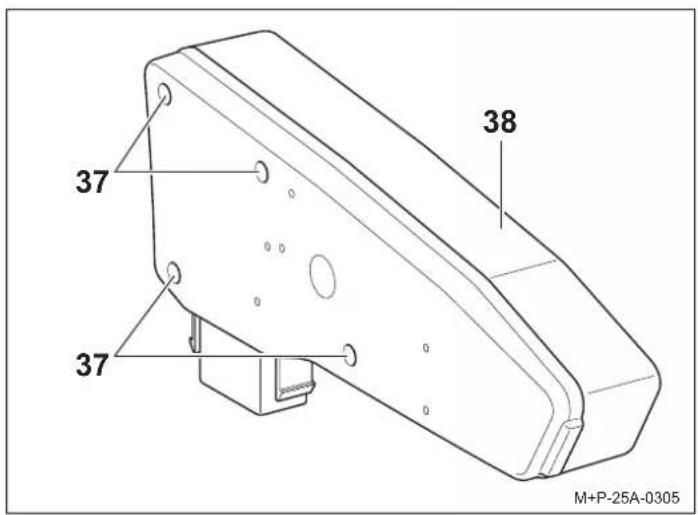

1. Svitare le viti (37) e rimuovere il diffusore (38).

1. Premere leggermente la lampadina difettosa (30, 32, 33) nel portalampada (39), ruotarla di 90° in senso antiorario ed estrarla.

2. Estrarre la lampadina (31) dal portalampada (40).

Nota

Afferrare le lampadine nuove solo con un panno pulito e inserire nel portalampada (39, 40).

1. Spingere leggermente la nuova lampadina (30, 32, 33) nel portalampada (39) e ruotarla di 90° in senso orario. Lampadine richieste, siehe Seite 119.
2. Spingere leggermente la nuova lampadina (31) nel portalampada (40). Lampadina richiesta, siehe Seite 119.
3. Riavvitare il diffusore (38) a mano con le viti (37).
4. L'installazione del gruppo ottico posteriore (9) avviene nella sequenza inversa. I fermi (36) e il coperchio (34) devono innestarsi in modo percettibile.

Indicazioni generali di sicurezza

Il conducente è tenuto a garantire che la sua vista e il suo udito non siano compromessi dal portabici, dalle biciclette o dalle condizioni del veicolo. Deve assicurarsi che il veicolo, il portabici e le biciclette siano regolamentari e che non venga compromessa la sicurezza stradale.

L'illuminazione e gli impianti di illuminazione prescritti devono essere presenti e funzionanti anche durante il giorno.

Le presenti istruzioni per il montaggio e l'uso contengono l'omologazione generale del portabici per il gancio a testa sferica e devono sempre essere portate a bordo del veicolo.

Osservare le norme di legge relative all'uso dei portabici nel paese di utilizzo.

Attenzione

Devono essere rigorosamente osservati i lavori e le istruzioni di sicurezza riportati nelle presenti istruzioni di montaggio e per l'uso.

Il portabici per il gancio a testa sferica deve essere utilizzato esclusivamente per il trasporto di biciclette. Il portabici non è adatto all'uso fuoristrada.

Controllare che tutti i collegamenti a vite e i fissaggi del porta-bici e delle biciclette stesse siano saldi dopo ogni montaggio, prima di ogni viaggio e anche durante un lungo percorso; even tualmente riserrarli. Questo controllo deve essere eseguito a intervalli regolari in base alle condizioni del manto stradale.

Durante la guida, il conducente deve controllare il portabici e le biciclette nello specchietto retrovisore esterno per verificare eventuali spostamenti/slittamenti.

In caso di modifiche, guidare a velocità ridotta fino al punto di sosta successivo e serrare nuovamente i collegamenti a vite e i fissaggi del portabici e delle biciclette.

In caso di mancato rispetto di queste disposizioni, il portabici potrebbe staccarsi dal veicolo insieme con le biciclette monta - te, provocando lesioni alle persone e/o un incidente.

Attenzione

Le parti mobili, ad esempio le aste filettate dei supporti e dei dispositivi a serraggio rapido, devono essere pulite e lubrificate a intervalli regolari per evitare che le manopole si blocchino.

Non utilizzare lubrificanti sugli altri collegamenti a vite. Questo potrebbe causare l'allentamento automatico dei collegamenti a vite e il portabici con le biciclette montate potrebbe staccarsi dal veicolo, ferendo voi e altre persone o causando un incidente.

Attenzione

Se le biciclette montate sporgono per più di 40 cm oltre il bordo più esterno della superficie di emissione luminosa delle luci di posizione o dei fanali posteriori del portabici, queste devono essere segnalate: lateralmente non oltre 40cm dal bordo e non più di 150 cm sopra il manto stradale, anteriormente con una lampada a luce bianca, posteriormente con una lampada a luce rossa.

Quando si trasportano le biciclette, contrassegnare ulteriormente le ruote che sporgono lateralmente.

Quando si viaggia di notte, coprire i catarifrangenti o i riflettori delle ruote per non distorcere l'illuminazione posteriore del veicolo e per non ostacolare o confondere gli altri utenti della strada.

In caso contrario, potrebbe verificarsi un incidente.

Attenzione

Prima di partire, controllate che l'impianto di illuminazione funzioni correttamente. Quando il retronebbia del portabici è acceso, il retronebbia del veicolo deve essere spento, ovvero non devono essere accesi insieme.

Per i veicoli omologati per la prima volta successivamente al 1º ottobre 1998, il portabici installato o le biciclette montate non devono coprire la terza luce del freno del veicolo. La terza luce del freno del veicolo deve essere visibile: a destra e a sinistra rispetto all'asse longitudinale del veicolo, con un'inclinazione orizzontale di 10°; in alto rispetto al bordo della lampada, con un'inclinazione verticale di 10° e in basso rispetto al bordo inferiore della lampada, con un'inclinazione verticale di 5°.

Se questi valori non sono rispettati, è necessario installare una "terza" luce del freno sostitutiva.

In caso contrario, potrebbe verificarsi un incidente.

Attenzione

L'installazione del portabici e delle biciclette comporta una modifica del comportamento di guida e di frenata, nonché della sensibilità al vento laterale del veicolo. La velocità massima di 130 km/h non deve essere superata.

Non coprire le biciclette con teloni, coperture protettive o simili, poiché ciò influisce fortemente sulla superficie esposta al vento e sul comportamento di guida.

All'interno del bagagliaio spingere i carichi pesanti il più possibile in avanti per evitare un eccessivo carico posteriore.

Adattare sempre il proprio stile di guida alle condizioni meteo, della strada e del traffico e prestare particolare attenzione quando si guida con un portabici carico.

In caso di mancato rispetto di queste disposizioni, il portabici potrebbe staccarsi dal veicolo insieme con le biciclette montate, provocando lesioni alle persone e/o un incidente.

Attenzione

Se il veicolo è dotato di un portellone elettrico posteriore, accertarsi che vi sia spazio sufficiente per il montaggio del portabici. Se possibile, il portellone elettrico posteriore deve essere disattivato e azionato manualmente.

Smontare il portabici prima di utilizzare l'impianto di autolavaggio. Altrimenti il portabici, il veicolo e/o l'impianto di autolavaggio potrebbero essere danneggiati.

Avvertenza sullo smaltimento

Smaltire componenti, accessori e imballaggi ai sensi di un riciclaggio ecologico. Non smaltire il gruppo ottico assieme ai rifiuti domestici o ai rifiuti non riciclabili.

Secondo la direttiva europea 2012/19/UE o la legge tedesca ElektroG, le apparecchiature elettriche non più utilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Scollegare il gruppo ottico dal supporto e consegnare i componenti non più utilizzabili in un punto di raccolta apposito.

Rivolgersi al proprio rivenditore specializzato.
