Caractéristiques	Détails
Type de porte-vélo	Sur attelage
Capacité de charge	Maximum 60 kg
Nombre de vélos	2 vélos
Poids du porte-vélo	Environ 12 kg
Système de fixation	Fixation rapide sur attelage
Compatibilité avec les vélos	Vélos standards et VTT
Dimensions plié	Compact pour un rangement facile
Facilité d'utilisation	Installation rapide sans outils
Sécurité	Système de verrouillage pour sécuriser les vélos
Homologation	Conforme aux normes de sécurité européennes
Entretien	Nettoyage régulier recommandé, vérification des fixations
Garantie	2 ans

FOIRE AUX QUESTIONS - i41 S Uebler

Comment installer le porte-vélo Uebler i41 S sur mon véhicule ?

Pour installer le Uebler i41 S, commencez par placer le porte-vélo sur le hayon de votre véhicule, puis ajustez les bras de fixation pour garantir une bonne tenue. Consultez le manuel d'utilisation pour des instructions détaillées.

Est-ce que le Uebler i41 S est compatible avec tous les types de véhicules ?

Le Uebler i41 S est conçu pour s'adapter à la plupart des véhicules, y compris les berlines, les SUV et les monospaces. Cependant, il est recommandé de vérifier la compatibilité avec votre modèle spécifique dans le manuel.

Combien de vélos puis-je transporter avec le Uebler i41 S ?

Le Uebler i41 S peut transporter jusqu'à 2 vélos, avec une capacité de charge maximum de 60 kg. Assurez-vous que le poids total de vos vélos ne dépasse pas cette limite.

Comment sécuriser mes vélos sur le porte-vélo Uebler i41 S ?

Le Uebler i41 S est équipé de sangles de sécurité et de systèmes de verrouillage pour maintenir vos vélos en place. Assurez-vous que les sangles sont bien serrées et utilisez le cadenas fourni pour sécuriser les vélos.

Que faire si le porte-vélo Uebler i41 S tremble pendant la conduite ?

Si vous ressentez des vibrations ou des tremblements, vérifiez que le porte-vélo est bien fixé et que tous les réglages sont correctement serrés. Vérifiez également que les vélos sont bien calés et que les sangles sont tendues.

Puis-je accéder au coffre de ma voiture avec le Uebler i41 S monté ?

Le Uebler i41 S est conçu pour permettre un accès au coffre dans de nombreux cas. Toutefois, cela dépend de votre véhicule et de la manière dont le porte-vélo est installé. Testez l'accès avant de partir.

Comment nettoyer et entretenir le porte-vélo Uebler i41 S ?

Pour nettoyer le Uebler i41 S, utilisez un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs. Vérifiez régulièrement les pièces mobiles et les fixations pour vous assurer qu'elles sont en bon état.

Où puis-je acheter des pièces de rechange pour le Uebler i41 S ?

Les pièces de rechange pour le Uebler i41 S peuvent être achetées auprès de revendeurs agréés ou directement sur le site du fabricant. Consultez le manuel pour connaître les pièces spécifiques disponibles.

Y a-t-il une garantie pour le Uebler i41 S ?

Oui, le Uebler i41 S est généralement couvert par une garantie de 2 ans. Conservez votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI i41 S Uebler

Porte-vélos pour dispositif d'attelage

• Uebler i21 S, pour 2 vélos
• Uebler i31 S, pour 3 vélos
• Uebler i41 S, pour 4vélos

Notice de montage et d'utilisation

nous sommes ravis que vous ayez choisi un porte-vélos de la marque UEBLER.

Les travaux et consignes de sécurité indiqués dans la présente Notice de montage et d'utilisation doivent impérativement être respectés. Nous déclinons toute responsabilité pour les dommages résultant d'un non-respect de cette notice.

Remarque

Le montage et l'utilisation sont décrits et représentés pour le porte-vélos Uebler i21 S. Procéder de manière similaire pour les porte-vélos Uebler i31 S et i41 S.

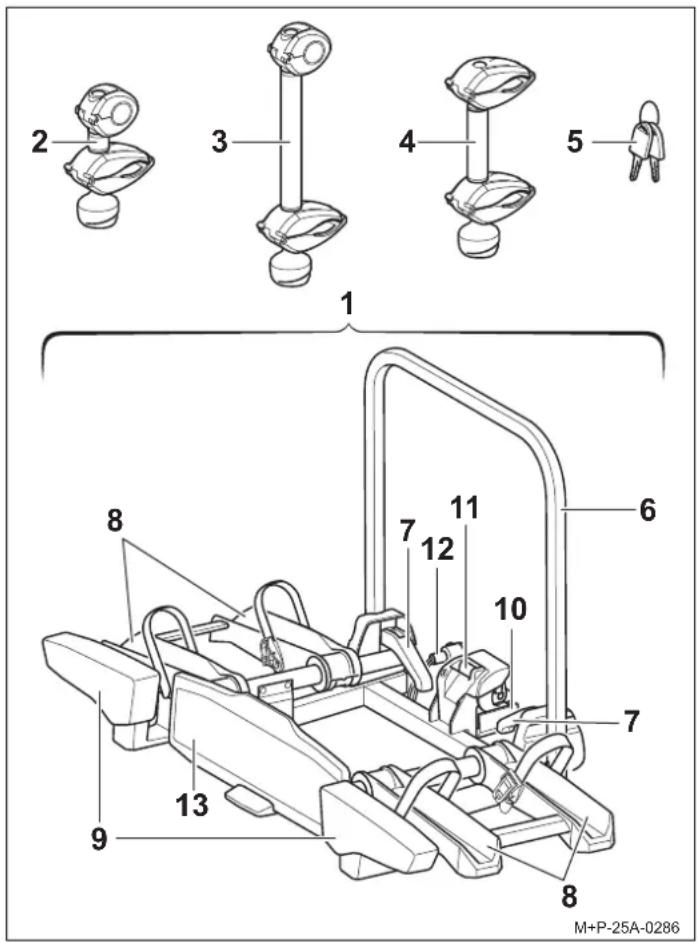

Récapitulatif des pièces

1 2 3 4 5 6 7 8 9 10 11 12 13 M+P-25A-0286

Numéros de commande

Porte-vélos Uebler i21 S pour 2 vélos

N° de commande 18100 (direction à gauche)

Porte-vélos Uebler i31 S pour 3 vélos

N° de commande 18120 (direction à gauche)

Porte-vélos Uebler i41 S pour 4 vélos

N° de commande 18140 (direction à gauche)

Numéro de réception CEE

Contenu de la livraison

Désignation	i21 S i31	S i41 S
	Pièce Pièce	ce Pièce
1 Porte-vélos 1 1 1
2 Support 1er vélo 1 1 1
3 Support 2e vélo 1 1 1
4 Support 3e/4e vélo – 1 2
5 Clés	6	8	10

Remarque

Sous réserves de modifications du contenu de la livraison. Faire effectuer les réparations ou le remplacement de pièces par une entreprise spécialisée. Pour des raisons de sécurité, Uebler recommande d'utiliser uniquement les pièces de rechange d'origine disponibles auprès de revendeurs spécialisés.

Remarque

Les supports (2), (3) et (4) se trouvent séparément dans le paquet de livraison et ne sont pas prémontés. Les clés (5) se trouvent dans la serrure des supports (2), (3) et (4) ainsi que dans la serrure du levier de blocage (11).

Désignation des pièces

Désignation	i21 S i31	S	i41	S
	Pièce Pièce		Pièce
6 Cadre du porte-vélos	1		1
7 Tendeurs rapides pour cadre du porte-vélos	2 2		2
8 Rails pour les roues	4		6
9 Feux arrière	2		2
10 Logement de la boule d'attelage	1 1		1
11 Levier de blocage pour logement de la boule d'attelage	1 1		1
12 Connecteur pour système d'éclairage	1 1		1
13 Support de plaque d'immatriculation	1 1		1

Données techniques Montage/démontage du porte-vélos sur le

Charge utile maximale
Uebler i21 S : poids sur flèchea – propre poids = charge maximale
Poids sur flèche	Propre poids Charge max.
50 kg	Uebler i21 S = env. 13,5 kg	36,5 kg
60 kg 46,5 kg
70 kg 56,5 kg
≥ 73,5 kg 60 kg

Uebler i31 S : poids sur flèchea – propre poids = charge maximale
Poids surflèche	Propre poids Charge max.
50 kg	Uebler i31 S = env. 16 kg	34 kg
60 kg 44 kg
≥ 70 kg 54 kg

Uebler i41 S : poids sur flèchea – propre poids = charge maximale
Poids surflèche	Propre poids Charge max.
75 kg	Uebler i41 S = env. 20 kg	55 kg
≥ 80 kg 60 kg

a Si les valeurs de la boule d'attelage et du véhicule divergent, la valeur la plus faible doit être prise en compte.

Raccord électrique
Alimentation électrique 13 pôles, 12 V

Poids du vélo
Poids maximal par vélob	30 kg

b Si les vélos ne pèsent pas tous le même poids, le vélo le plus lourd doit être monté au plus près du véhicule

Diamètre maximal du tube du cadre de vélo
Tube rond 75 mm
Tube ovale 75x45 mm

véhicule

Prudence

La boule d'attelage et le véhicule doivent être adaptés au montage d'un porte-vélos :

• Poids sur flèche de la boule d'attelage (voir la plaque signalétique de la boule d'attelage et la notice d'utilisation du véhicule)
• Matériau de la boule d'attelage au moins en acier St 52-3 (voir la plaque signalétique de la boule d'attelage)

En cas de non-respect de ces consignes, le porte-vélos et les vélos montés risqueraient de se détacher et de blesser ainsi les passagers du véhicule et d'autres personnes ou de provoquer un accident.

La boule d'attelage doit être nettoyée et exempte de graisse avant le montage.

Prudence

Si les modifications des dimensions du véhicule (largeur, hauteur, profondeur) utilisé avec le porte-vélos ne sont pas prises en compte, les passagers du véhicule et d'autres personnes risquent d'être blessées et/ou des dommages matériels peuvent se produire.

Lors de la conduite dans des entrées ou des passages, tenir compte des dimensions modifiées du véhicule. Prudence en marche arrière.

Prudence

Avant chaque trajet, vérifier le parfait fonctionnement du système d'éclairage ; tout non-fonctionnement pourrait entraîner des accidents.

Remarque

Démonter le porte-vélos du véhicule lorsqu'il n'est pas utilisé.

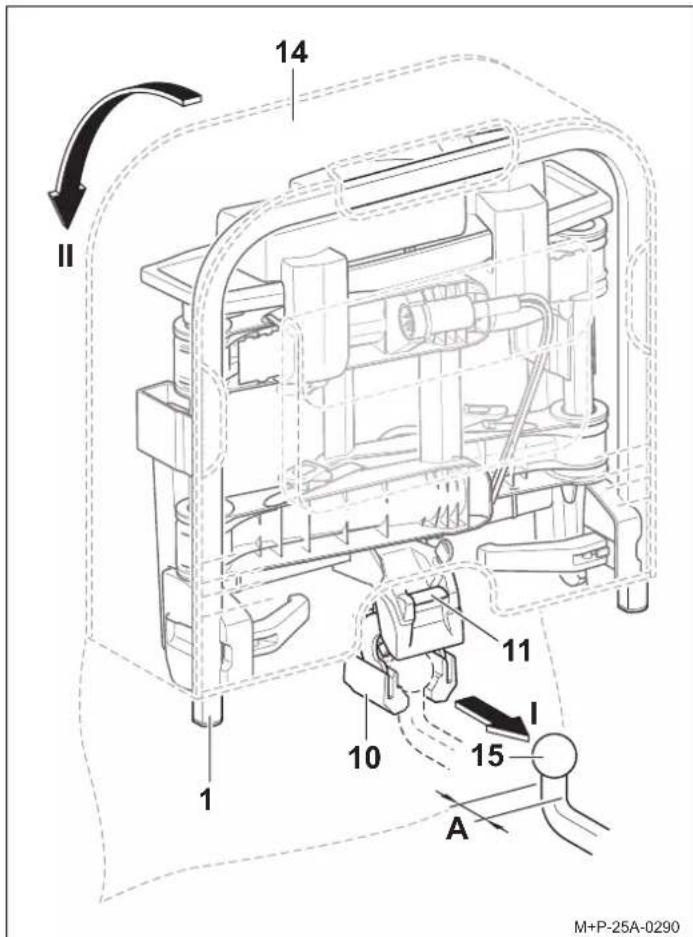

Montage du porte-vélos sur le véhicule

14 II 1 10 11 I 15 A M+P-25A-0290

1. Ouvrir le couvercle du sac (14) ^1 .
2. Pousser le levier de blocage (11) pour que le logement (10) s'ouvre.

Remarque

Pour le porte-vélos i41 S, le diamètre du col d'accouplement de la boule d'attelage (15) doit être d'au moins 28,5 mm (A).

1. Tenir le porte-vélos (1) à la verticale et placer le logement (10) sur la boule d'attelage (15) (flèche I).
2. Basculer le porte-vélos (1) vers le bas jusqu'à enclenchement audible du levier de blocage (11) (flèche II). Le repère rouge du levier de blocage (11) ne doit plus être visible.
3. Contrôler si le porte-vélos (1) est parallèle au pare-chocs et à peu près parallèle au sol. Contrôler, en le secouant, que le porte-vélos (1) est bien fixé. Si besoin est, retirer le porte-vélos (1) et le remonter.

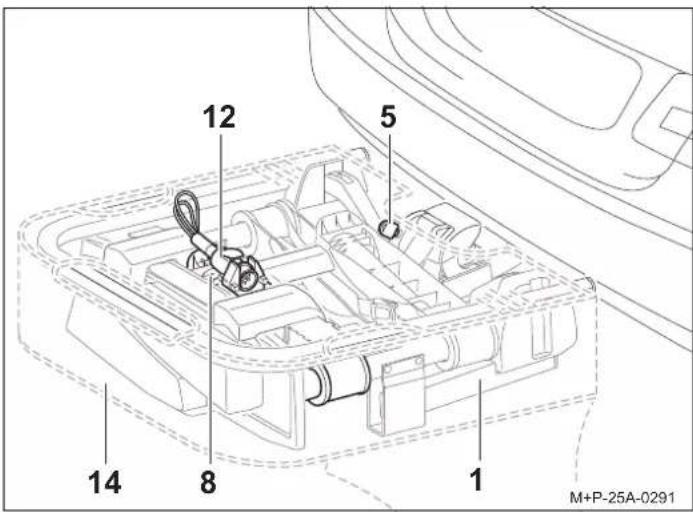

1 8 14 12 5 M+P-25A-0291

1. Retirer le sac (14) du porte-vélos (1).
2. Verrouiller le porte-vélos (1) avec la clé (5) et retirer la clé (5).
3. Retirer le connecteur (12) du support de connecteur (8).

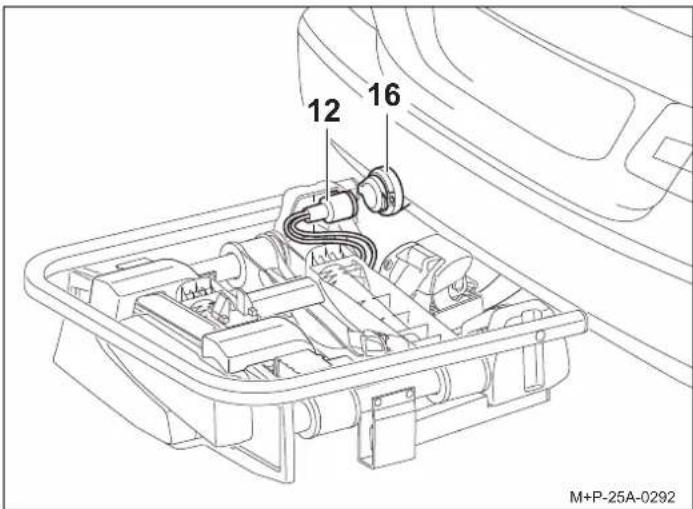

1. Enficher le connecteur (12) dans la prise de courant (16) du véhicule et le tourner à fond dans le sens des aiguilles d'une montre.

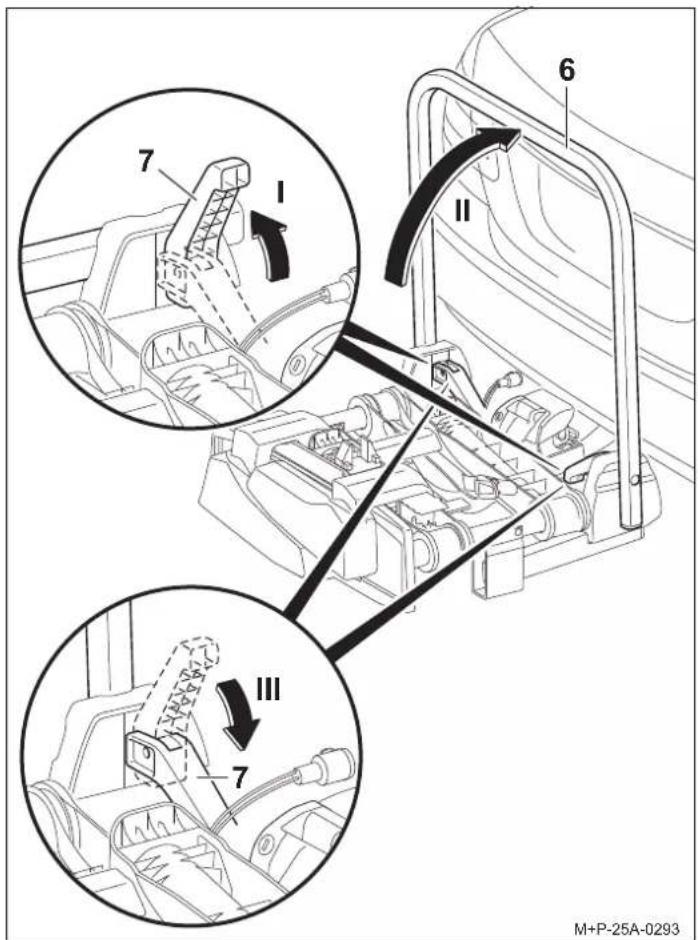

1. Ouvrir les tendeurs rapides (7) vers le haut (flèche I) et relever le cadre du porte-vélos (6) (flèche II).
2. Refermer complètement les tendeurs rapides (7) (flèche III) afin de fixer le cadre du porte-vélos (6).

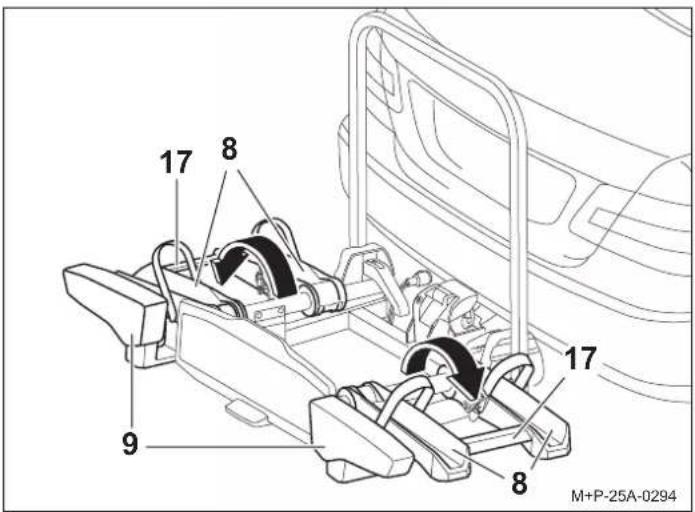

17 8 9 17 8 M+P-25A-0294

Prudence

Toujours ouvrir et saisir les rails pour roues (8) au niveau des ponts (17) et non au niveau des blocs de feux arrière (9). Cela risquerait d'endommager les blocs de feux arrière (9).

1. Saisir les rails pour roues (8) au niveau des ponts (17), les déplier et les encliqueter.
2. Contrôler le fonctionnement du système d'éclairage.

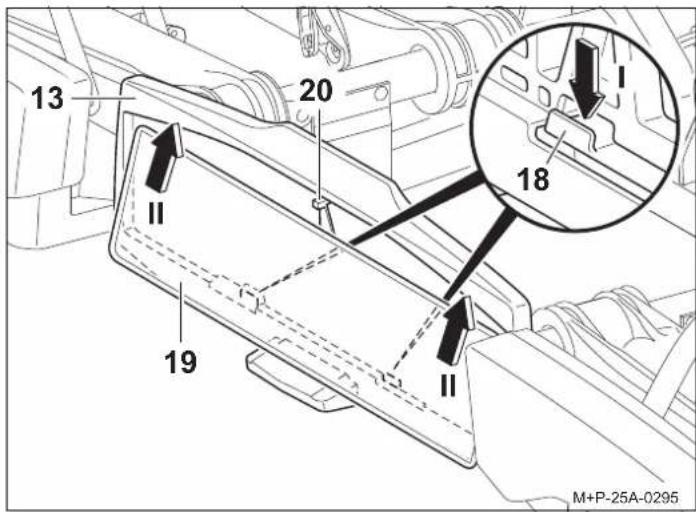

13 20 I II 18 19 II M+P-25A-0295

1. Pousser le support (18) vers le bas (flèche I).
2. Faire glisser la plaque d'immatriculation (19) dans le support de plaque (13), la pousser vers le haut et l'insérer totalement (flèche II).
3. Relâcher le support (18) et vérifier que la plaque d'immatriculation est bien fixée.

Remarque

Pour insérer des plaques d'immatriculation plus hautes, pousser la butée (20) vers l'arrière et faire glisser la plaque complètement dans le support (13).

Remarque

La plaque d'immatriculation sur le porte-vélos doit être identique à la plaque d'immatriculation du véhicule et être bien li-sible.

Démontage du porte-vélos sur le véhicule

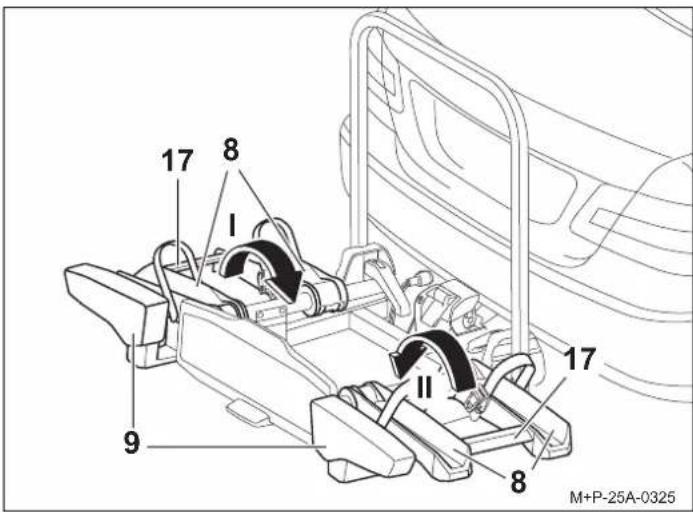

17 8 I 9 II 17 8 M+P-25A-0325

Prudence

Toujours saisir et fermer les rails pour roues (8) au niveau des ponts (17) et non au niveau des blocs de feux arrière (9). Cela risquerait d'endommager les blocs de feux arrière (9).

1. Saisir le côté gauche du rail pour roues par le pont (17) et le rabattre (flèche I).
2. Saisir le côté droit du rail pour roues par le pont (17) et le rabattre (flèche II).

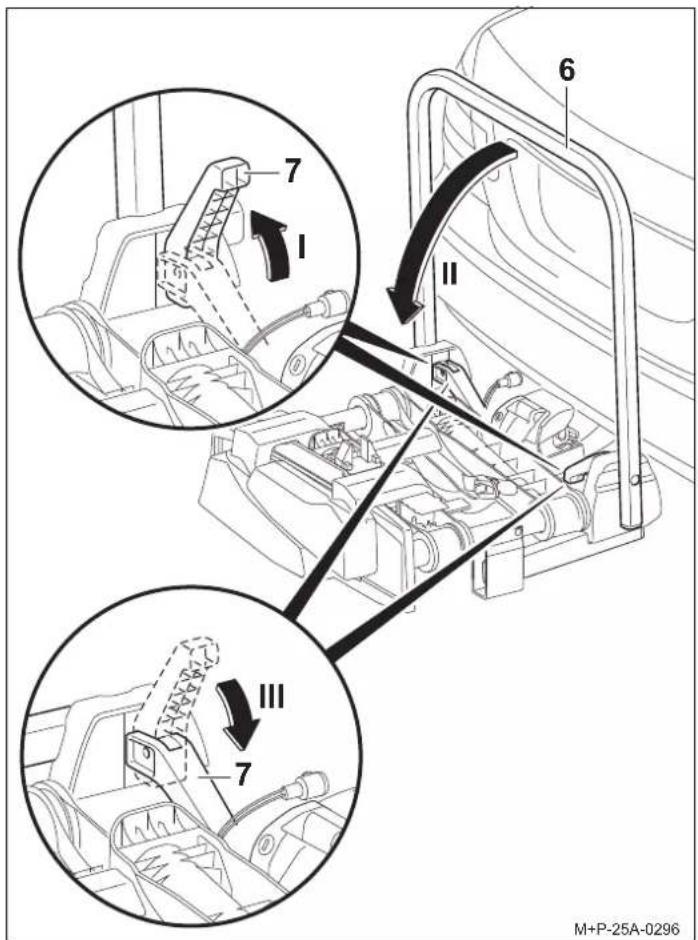

1. Ouvrir les tendeurs rapides (7) vers le haut (flèche I) et rabattre le cadre du porte-vélos (6) vers le bas (flèche II).

2. Refermer complètement les tendeurs rapides (7) (flèche III) afin de fixer le cadre du porte-vélos (6).

Remarque

Nettoyer les tendeurs rapides (7) et le cadre du porte-vélos (6) avec de l'eau savonneuse régulièrement ou dès qu'ils sont encrassés/grippés.

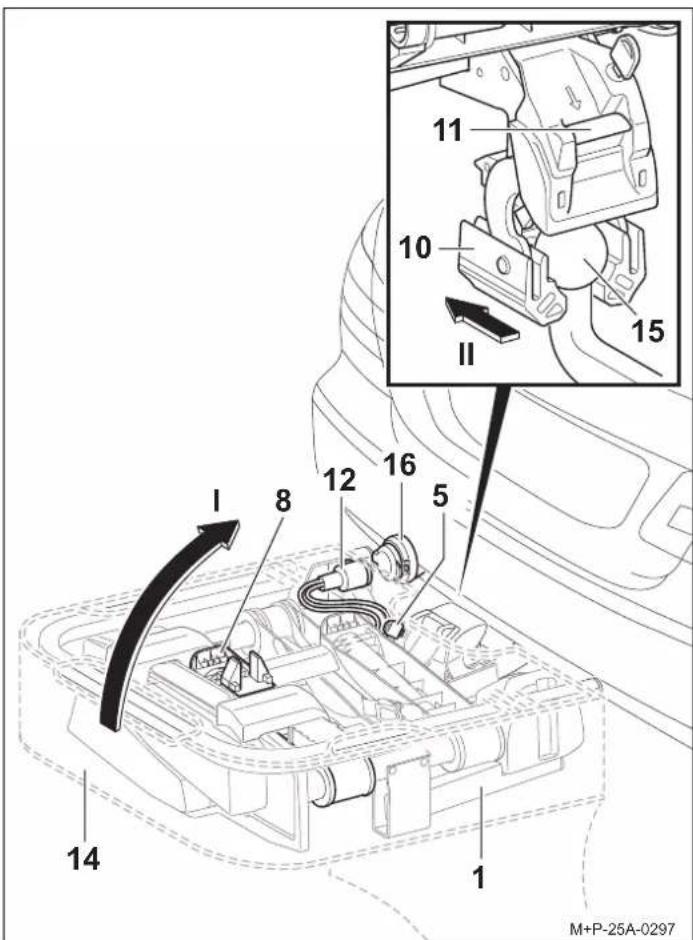

1 8 12 16 5 14 1 11 10 II 15 M+P-25A-0297

1. Retirer le connecteur (12) de la prise de courant (16) du véhicule et le placer dans le support de connecteur du rail pour roues (8).
2. Ouvrir le porte-vélos (1) avec la clé (5).
3. Placer le sac (14) sur le porte-vélos (1).
4. Pousser le levier de blocage (11) et mettre le porte-vélos (1) vers le haut jusqu'à l'horizontale (flèche I).
5. Tirer le porte-vélos (1) vers l'arrière pour le retirer de la boule d'attelage (15) (flèche II).
6. Poser le porte-vélos (1) avec le logement (10) sur le sol et fermer ainsi le logement (10).
7. Fermer le couvercle du sac (14).

Montage/démontage de vélos

Prudence

Le porte-vélos pour boule d'attelage doit être utilisé uniquement pour le transport de vélos.

Seuls des vélos d'un poids max. de 30 kg chacun peuvent être transportés sur le porte-vélos.

Ce faisant, la charge utile maximale autorisée du porte-vélos, le poids sur flèche de la boule d'attelage ainsi que le poids total autorisé du véhicule et la charge maximale autorisée par essieu du véhicule (voir le manuel d'utilisation du véhicule) ne doivent en aucun cas être dépassés.

En cas de non-respect de ces consignes, le porte-vélos et les vélos montés risqueraient de se détacher et de blesser ainsi les passagers du véhicule et d'autres personnes et/ou de provoquer un accident.

Prudence

Fixer les vélos aussi uniformément que possible et avec un centre de gravité aussi bas que possible sur le porte-vélos. Ils doivent être bloqués avec un support chacun au cadre du vélo ainsi qu'avec des courroies sur les roues avant et arrière, pour éviter qu'ils ne tombent.

En cas de non-respect de ces consignes, les vélos et/ou les pièces non attachées pourraient se détacher du véhicule pendant le trajet et provoquer un accident avec d'autres usagers de la route, et donc des blessures et des dommages matériels.

Avant le montage, retirer des vélos les sièges pour enfants et toutes les pièces non attachées, comme les bouteilles, poches de selle, batteries de vélos électriques, etc. et les ranger.

Prudence

Le glissement/basculement des vélos représente un risque de blessures. Bloquer les vélos pour qu'ils ne puissent pas glisser/ basculer.

Effectuer le montage et le démontage des vélos avec une deuxième personne.

Prudence

Selon le type de véhicule, le porte-vélos avec vélos peut être positionné trop près du système d'échappement du véhicule.

Le tuyau chaud d'échappement et/ou les gaz chauds d'échappement peuvent endommager le porte-vélos et/ou les vélos.

Dans ce cas, le porte-vélos n'est pas adapté à l'utilisation.

Pour le transport de vélos équipés de pièces en carbone, adressez-vous au fabricant/commerçant pour savoir si ces vélos sont adaptés au transport sur le porte-vélos.

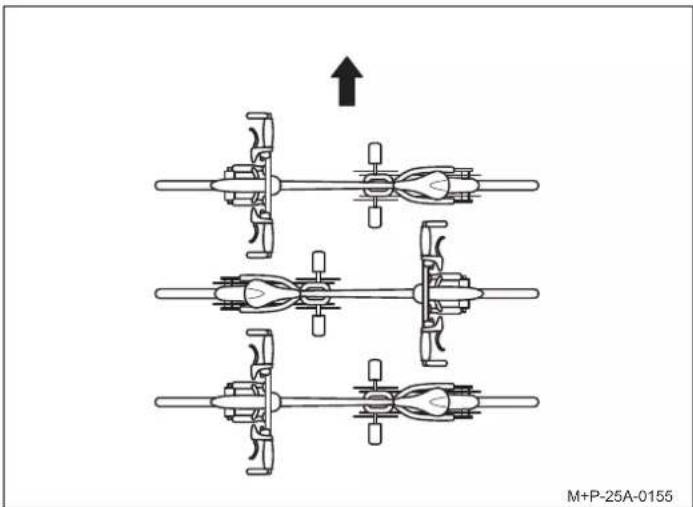

Disposition des vélos

Veiller à placer les vélos de manière inversée dans le sens de la marche (flèche).

Remarque

Monter les vélos lourds près du véhicule et les vélos légers (p. ex. vélos d'enfants) vers l'arrière du porte-vélos. Monter le premier vélo avec le dérailleur vers le véhicule.

Montage du premier vélo

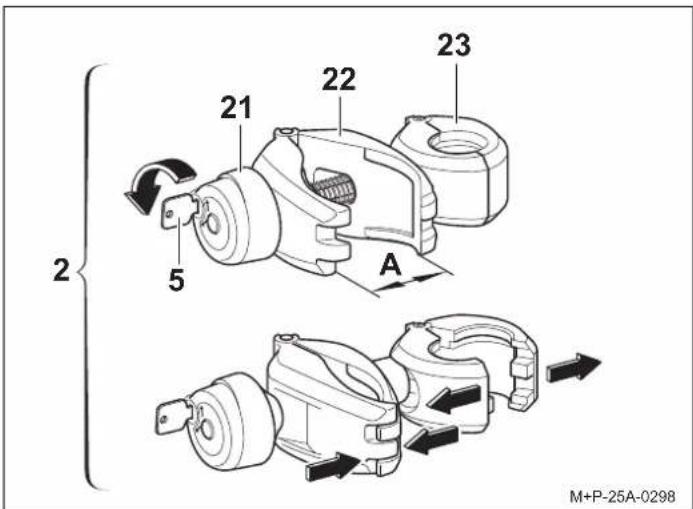

2 5 21 22 23 A M+P-25A-0298

1. Ouvrir la poignée rotative (21) avec la clé (5).
2. Dévisser la poignée rotative (21) jusqu'à ce que la pince (22) soit ouverte (A).
3. Serrer et maintenir la pince (22). La pince (23) s'ouvre.

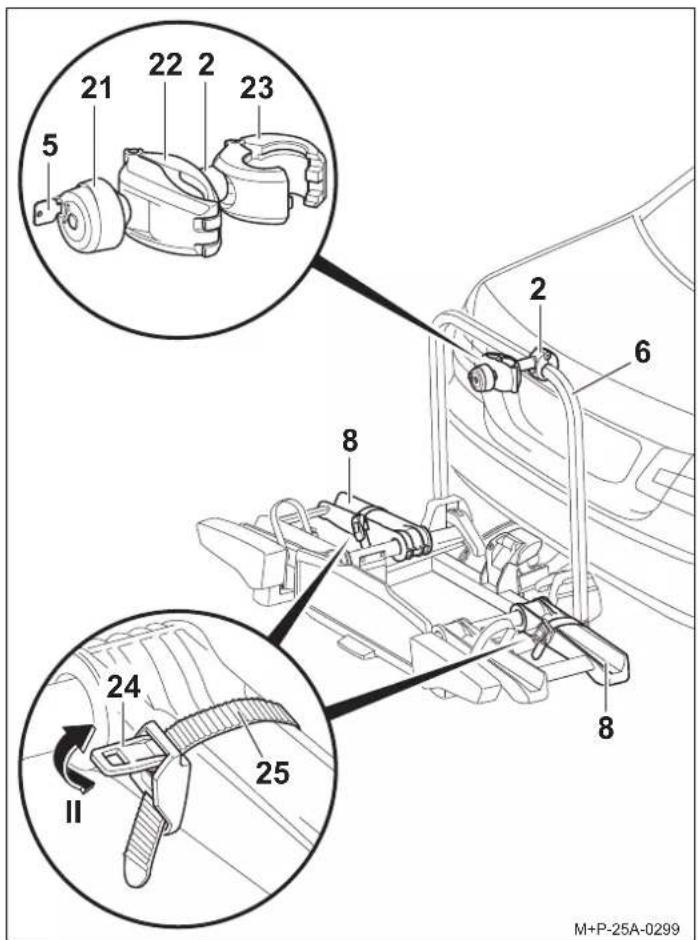

21 22 2 23 5 2 6 8 24 II 25 M+P-25A-0299

1. Placer la pince ouverte (23) autour du cadre du porte-vélos (6) et relâcher la pince comprimée (22). La pince (23) se ferme.
2. Appuyer sur le tendeur (24) (flèche II) et sortir la languette de serrage (25).

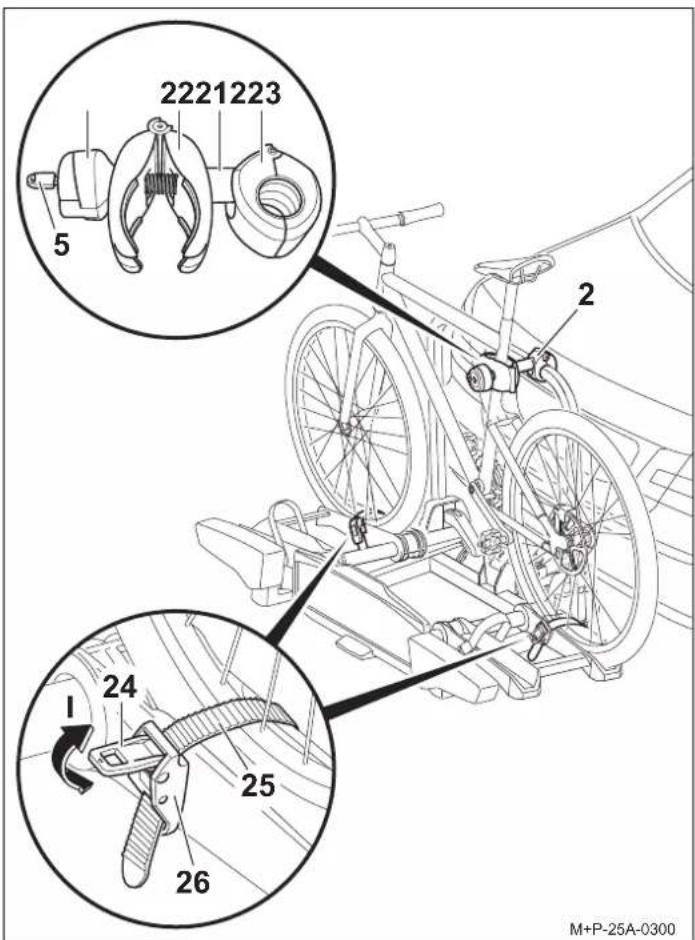

2221223 5 2 2 1 24 25 26 M+P-25A-0300

Prudence

Fixer le support (2) uniquement au cadre du vélo, les autres composants du vélo pourraient sinon être endommagés. Aucune pièce, p. ex. câbles de dérailleur ou de freins, ne doit être prise dans la pince. Les supports défectueux doivent être immédiatement remplacés.

1. Placer le vélo sur les rails pour roues et placer le support (2) avec la pince (22) au niveau du cadre du vélo. Bloquer le vélo pour l'empêcher de basculer.
2. Visser la pince (22) au cadre du vélo avec la poignée rotative (21).
3. Verrouiller le support (2) avec la clé (5) et retirer la clé (5).
4. Introduire la languette de serrage (25) au centre entre les rayons de la roue.
5. Enfiler la languette de serrage (25) dans la boucle (26) et serrer.

Prudence

Ne pas trop serrer les languettes de serrage (25), cela risquerait d'endommager les pneus ou les jantes.

1. À l'aide des tendeurs (24), tendre les languettes de serrage (25) (flèche I).

Remarque

Les tiges filetées du support doivent être nettoyées et lubrifiées périodiquement afin d'éviter que les poignées rotatives ne se grippent.

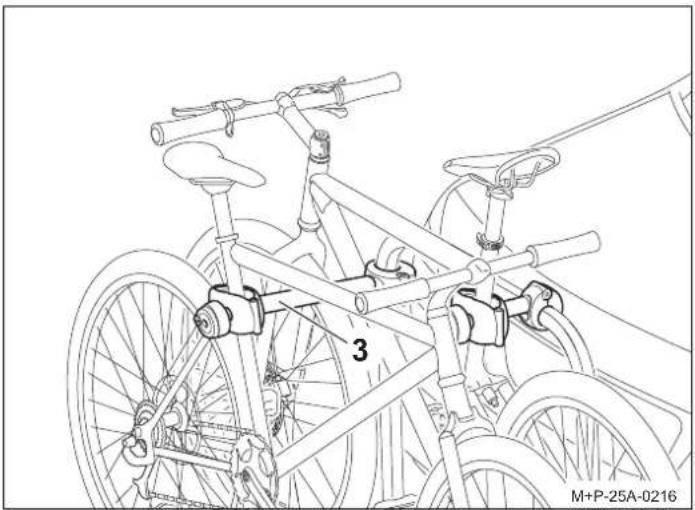

Montage du deuxième vélo

Fixer le support (3) uniquement au cadre du vélo, les autres composants du vélo pourraient sinon être endommagés. Aucune pièce, p. ex. câbles de dérailleur ou de freins, ne doit être prise dans la pince. Les supports défectueux doivent être immédiatement remplacés.

Le montage du deuxième vélo s'effectue de manière similaire au montage du premier. Veiller à la disposition inversée des deux vélos.

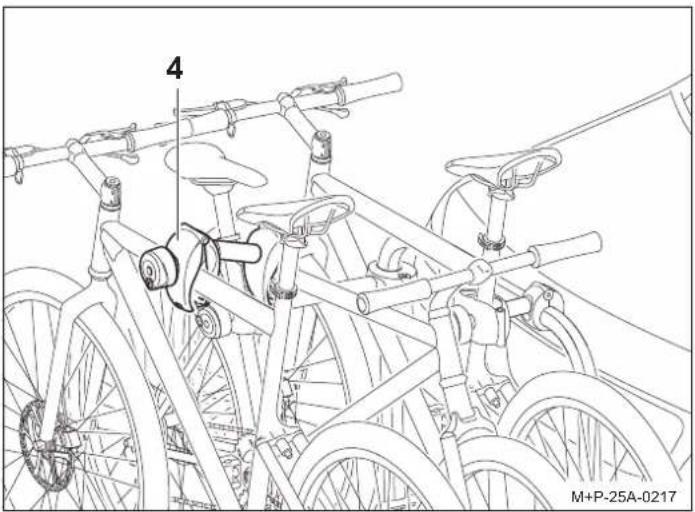

Montage du troisième ^2 et du quatrième ^3 vélo

Fixer le support (4) uniquement au cadre du vélo, les autres composants du vélo pourraient sinon être endommagés. Aucune pièce, p. ex. câbles de dérailleur ou de freins, ne doit être prise dans la pince. Les supports défectueux doivent être immédiatement remplacés.

Le montage du troisième et du quatrième vélo s'effectue de manière similaire au montage du premier. Veiller à la disposition inversée des vélos.

Le troisième vélo se fixe au deuxième vélo avec le support (4). Fixer le quatrième vélo au troisième vélo à l'aide du deuxième support (4).

Démontage des vélos

Le desserrage des supports (2), (3) et (4) et le démontage des vélos s'effectuent dans l'ordre inverse. Ranger les supports (2), (3) et (4) dans les poches latérales du sac (14).

Abaissement/relevage du porte-vélos

Prudence

Faire basculer lentement le porte-vélos et veiller à ce qu'aucune personne ni aucun objet ne se trouve dans la zone de basculement. Il existe un risque d'écrasement des personnes et des objets dans la zone de basculement.

Veiller à ce que, lorsque le porte-vélos est rabattu, il s'enclenche complètement avec les deux crochets et se verrouille, sinon le porte-vélos pourrait basculer pendant le trajet et les passagers du véhicule et d'autres personnes risqueraient d'être blessées et/ou des dommages matériels pourraient se produire.

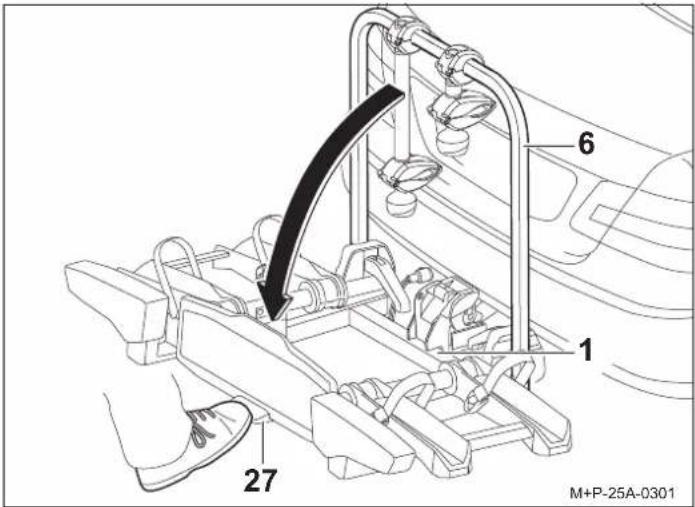

Abaissement du porte-vélos

Il est possible de basculer le porte-vélos pour ouvrir le hayon et charger et décharger le véhicule.

Dans le cas du porte-vélos Uebler i41 S (rabattable à 90°), il est possible que le guidon du quatrième vélo repose sur le sol en raison du plus grand angle d'inclinaison. Cela peut endommager les guidons. Si nécessaire, démonter le vélo lors de l'abaissement.

Actionner la pédale (27) et faire basculer le porte-vélos (1) en tirant sur le cadre du porte-vélos (6) ou, si des vélos sont montés, sur le cadre des vélos.

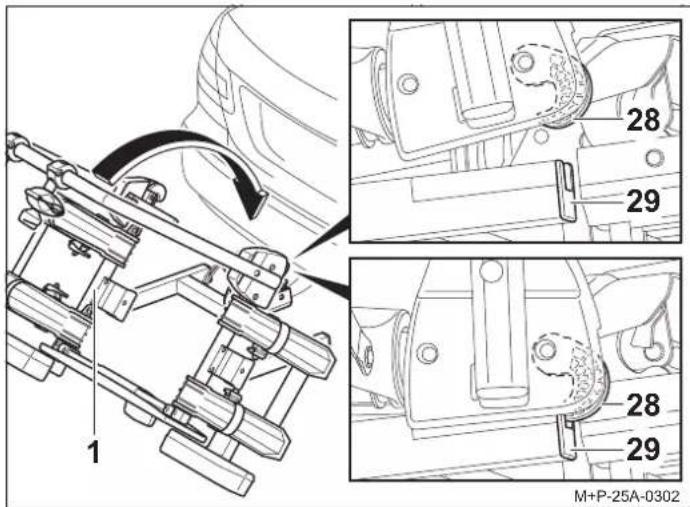

Relevage du porte-vélos

1 28 29 28 29 M+P-25A-0302

1. Relever le porte-vélos (1) jusqu'à ce que les deux crochets (28) s'enclenchent complètement dans le cadre (29) et se verrouillent.
2. Contrôler, en le secouant, que le porte-vélos (1) est bien fixé. Si besoin est, faire basculer de nouveau le porte-vélos (1) et le rabattre de nouveau.

Préparatifs au trajet

Prudence

Après chaque montage, avant chaque trajet et également pendant un long voyage, contrôler que tous les assemblages vis-sés et toutes les fixations du porte-vélos et des vélos sont bien fixés et les resserrer si nécessaire.

En cas de non-respect de ces consignes, le porte-vélos et les vélos montés risqueraient de se détacher et de blesser ainsi les passagers du véhicule et d'autres personnes et/ou de provoquer un accident.

Ce contrôle doit être répété à intervalles réguliers, en fonction des caractéristiques de la route.

Prudence

Avant chaque trajet, vérifier le parfait fonctionnement du système d'éclairage ; tout non-fonctionnement pourrait entraîner des accidents.

Remarque

La plaque d'immatriculation et le système d'éclairage du porte-vélos ne doivent pas être recouverts.

Si le porte-vélos n'est pas complètement chargé, veiller à :

• retirer les supports non utilisés du cadre du porte-vélos et les ranger dans le coffre.
• retirer et ranger toutes les clés.
- fermer les languettes de serrage de tous les rails pour roues.

Remplacement d'ampoule

Prudence

Pour le remplacement d'ampoule, l'allumage du véhicule doit être éteint et le connecteur du système d'éclairage doit être retiré de la prise de courant de l'installation électrique de l'attelage. En cas de non respect de cette consigne, un court-circuit ou des dommages matériels pourraient se produire. En cas d'incertitudes, faire changer l'ampoule par une entreprise spécialisée.

Remarque

Le remplacement de l'ampoule est décrit et représenté sur le bloc de feux arrière gauche du porte-vélos. Procéder de la même manière pour le bloc de feux arrière droit.

Remarque

Lors de la commande d'une nouvelle ampoule, la désignation de l'ampoule concernée doit être indiquée.

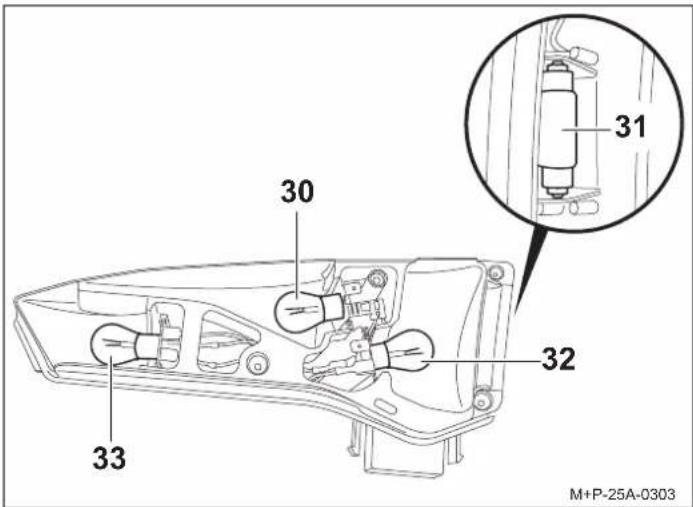

30 31 32 33 M+P-25A-0303

Désignation	N° de pièce de rechange
30 ClignotantaBL PY21W 12V jaune	E1687
31 Éclairage de la plaque d'immatriculationaBL C5W 12V (longueur 35 mm) blanc	E1687
32 Feu antibrouillard arriereasur bloc de feux arrière gaucheBL PR21W 12V rougeFeux de reculasur bloc de feux arrière droitBL P21W 12V blanc	E1687E1687
33 Frein/feu rouge arriereaBL P21/5W 12V blanc	E1687

a L'ampoule est disponible dans le commerce.

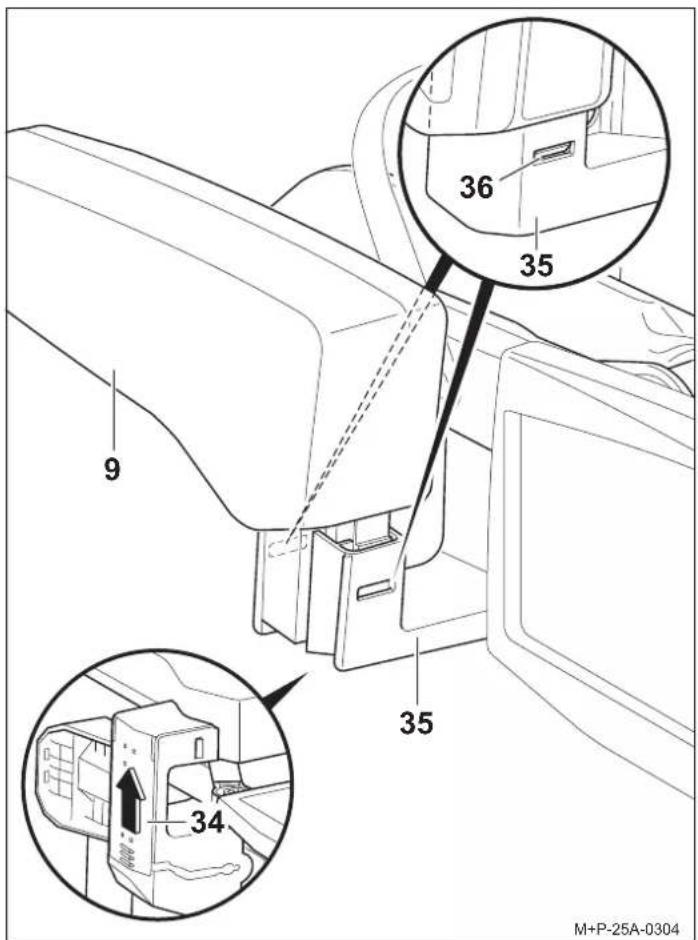

9 35 36 35 34 M+P-25A-0304

1. Faire glisser le cache (34) sur la face inférieure du support (35) dans le sens de la flèche et détacher complètement le câble situé en dessous du support (35).
2. Pousser les verrouillages (36) et extraire le bloc de feux arrière (9) avec précaution du support (35).

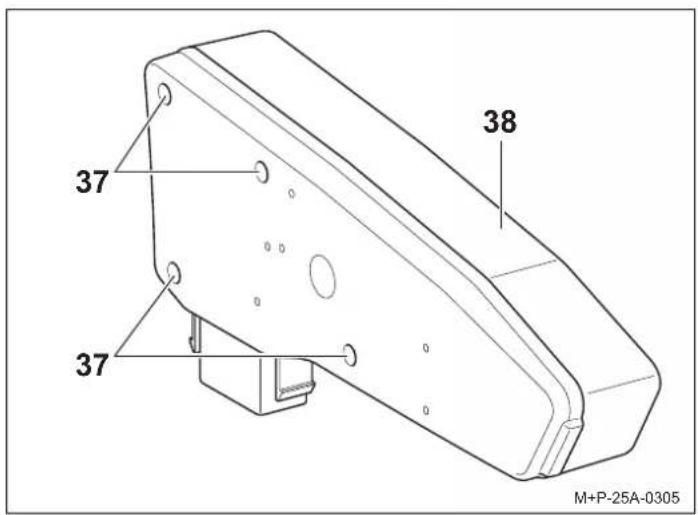

1. Dévisser les vis (37) et retirer le verre diffuseur (38).

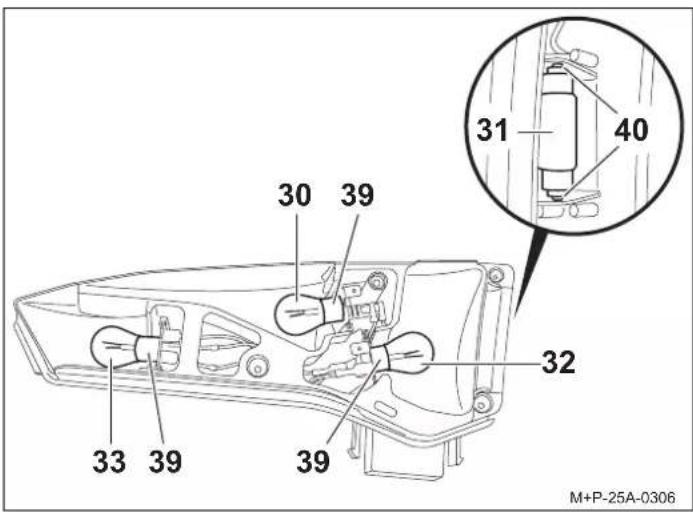

30 39 31 40 32 33 39 39 M+P-25A-0306

1. Appuyer légèrement sur l'ampoule défectueuse (30, 32, 33) pour la rentrer dans la douille (39), puis la tourner de 90° dans le sens inverse des aiguilles d'une montre et la sortir.

2. Retirer l'ampoule (31) de la douille (40).

Remarque

Saisir les nouvelles ampoules uniquement avec un chiffon propre pour les insérer dans la douille (39, 40).

1. Appuyer légèrement sur la nouvelle ampoule (30, 32, 33) pour la rentrer dans la douille (39), puis la tourner de 90° dans le sens des aiguilles d'une montre. Ampoules nécessaires, voir page 31.
2. Appuyer légèrement sur la nouvelle ampoule (31) pour la rentrer dans la douille (40). Ampoule nécessaire, voir page 31.
3. Fixer de nouveau le verre diffuseur (38) à l'aide des vis (37).
4. Le montage du bloc de feu arrière (9) s'effectue dans l'ordre inverse. Les verrouillages (36) et le cache (34) doivent alors s'enclencher de manière audible.

Consignes de sécurité d'ordre général

Il revient au conducteur du véhicule de veiller à ce que ses capacités de voir et d'entendre ne soient pas affectées par le porte-vélos, les vélos ou l'état du véhicule. Il doit s'assurer que le véhicule, le porte-vélos et les vélos sont conformes aux directives et que la sécurité routière n'est pas compromise.

L'éclairage et les systèmes d'éclairage prescrits doivent être présents et en état de fonctionner, même pendant la journée.

La présente Notice de montage et d'utilisation contient l'homologation du porte-vélos pour boules d'attelage et doit toujours se trouver dans le véhicule.

Se conformer aux dispositions légales correspondantes concernant l'utilisation de porte-vélos dans le pays d'utilisation.

Prudence

Les travaux et consignes de sécurité indiqués dans la présente Notice de montage et d'utilisation doivent impérativement être respectés.

Le porte-vélos pour boules d'attelage doit être utilisé uniquement pour le transport de vélos. Le porte-vélos ne convient pas à une utilisation tous terrains.

Après chaque montage, avant chaque trajet et également pendant un long voyage, contrôler que tous les assemblages vis-sés et toutes les fixations du porte-vélos et des vélos sont bien fixés et les resserrer si nécessaire. Ce contrôle doit être répété à intervalles réguliers, en fonction des caractéristiques de la route.

Pendant le trajet, le conducteur doit vérifier, en regardant dans le rétroviseur, que le porte-vélos et les vélos ne se décalent/déplacent pas.

En cas de modifications, ralentir, poursuivre la route jusqu'au prochain point d'arrêt possible et resserrer les assemblages vissés et fixations du porte-vélos et/ou des vélos.

En cas de non-respect de ces consignes, le porte-vélos et les vélos montés risqueraient de se détacher et de blesser ainsi les passagers du véhicule et d'autres personnes et/ou de provoquer un accident.

Prudence

Les pièces mobiles telles que les tiges filetées du support et des tendeurs rapides doivent être nettoyées et lubrifiées régulièrement afin d'éviter que les poignées rotatives ne se grippent.

Ne pas utiliser de lubrifiant sur tous les autres assemblages vissés. Les assemblages vissés pourraient se défaire d'eux-mêmes et le porte-vélos et les vélos montés risqueraient de se détacher et de blesser ainsi les passagers du véhicule et d'autres personnes et/ou de provoquer un accident.

Prudence

Si les vélos montés dépassent de plus de 40 cm du bord extérieur de la plage éclairante des feux de délimitation du portevélos, il faut les rendre visibles, latéralement à 40cm maximum du bord et à 150 cm maximum au-dessus de la voie, vers l'avant par une lampe à lumière blanche, vers l'arrière par une lampe à lumière rouge.

Lors du transport de vélos, rendre reconnaissables les vélos dépassant latéralement.

Lors des trajets de nuit, recouvrir les réflecteurs arrière des vélos afin d'éviter de produire une image fausse de l'éclairage arrière du véhicule et de gêner ou d'induire en erreur les autres usagers de la route.

Le non-respect de ces consignes pourrait provoquer un accident.

Prudence

Avant le début du trajet, contrôler le fonctionnement du système d'éclairage. Au cas où le feu antibrouillard arrière du porte-vélos est allumé, le feu antibrouillard arrière du véhicule doit être éteint, c'est-à-dire qu'ils ne doivent pas être allumés en même temps.

Pour les modèles de véhicules dont l'homologation fut délivrée pour la première fois après le 01.10.1998, le porte-vélos ou les vélos montés ne doivent pas recouvrir le troisième feu stop du véhicule. Le troisième feu stop du véhicule doit être visible : à droite et à gauche par rapport à l'axe longitudinal du véhicule, à un angle horizontal de 10°, vers le haut (par rapport au bord des lampes) à un angle vertical de 10° et vers le bas (par rapport au bord inférieur des lampes) à un angle vertical de 5°.

Si ces valeurs ne sont pas respectées, un troisième feu stop « de rechange » doit être monté.

Le non-respect de ces consignes pourrait provoquer un accident.

Prudence

Le montage du porte-vélos et des vélos entraîne des modifications du comportement du véhicule pendant la conduite et le freinage, ainsi que de sa sensibilité au vent latéral. La vitesse maximale de 130 km/h ne doit pas être dépassée.

Ne pas recouvrir les vélos par des bâches, des revêtements de protection, etc. car cela modifie fortement la surface de prise au vent et le comportement du véhicule sur la route.

Pousser autant que possible les charges lourdes vers l'avant du coffre afin d'éviter que trop de poids ne repose sur l'arrière.

Toujours adapter la conduite aux caractéristiques de la route, de la circulation et des conditions météo et conduire avec une prudence particulière si le porte-vélos est chargé.

En cas de non-respect de ces consignes, le porte-vélos et les vélos montés risqueraient de se détacher et de blesser ainsi les passagers du véhicule et d'autres personnes et/ou de provoquer un accident.

Prudence

Si le véhicule est équipé d'un hayon électrique, veiller à conserver l'espace nécessaire lorsque le porte-vélos est monté. Si possible, le hayon électrique doit être désactivé et commandé manuellement.

Avant de passer le véhicule dans une laverie automatique, démonter le porte-vélos. Le porte-vélos, le véhicule et/ou la laverie automatique pourraient sinon être endommagés.

Conseils relatifs à l'élimination

Éliminer les composants, les accessoires et les emballages afin de permettre un recyclage écologique. Ne pas jeter le jeu de lampes dans les déchets ménagers ou résiduels.

Selon la directive européenne 2012/19/UE et la loi sur les appareils électriques et électroniques (ElektroG), les appareils électriques qui ne sont plus utilisables doivent être collectés séparément et recyclés de manière écologique.

Séparer le jeu de lampes du support et éliminer les composants qui ne sont plus utilisables dans un centre de collecte approprié.

Se renseigner auprès d'un revendeur spécialisé.

Estimado cliente:
