YBase - Siège de voiture Foppapedretti - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Base Isofix pour siège-auto
Marque	Foppapedretti
Modèle	YBase (type AY-i001 ISOFIX)
Homologation	ECE R44/04, Semi-Universel
Groupe de poids	Groupe 0+ (0 - 13 kg)
Classe ISOFIX	D
Type de fixation	ISOFIX + jambe de force anti-rebond
Composants inclus	Base, connecteurs ISOFIX, guides plastique, barre anti-rebond, jambe de force
Indicateurs de sécurité	Verts (connecteurs ISOFIX, jambe de force, verrouillage siège)
Dimensions approximatives	40 x 30 x 20 cm
Poids approximatif	4,5 kg
Alimentation	Aucune (mécanique)
Sens d'installation	Uniquement face arrière (dos à la route)
Entretien et nettoyage	Eau et savon doux ; ne pas utiliser de solvants ou détergents agressifs
Garantie	12 mois (garantie conventionnelle constructeur)
Pièces détachées	Disponibles auprès du fabricant ou revendeur agréé
Compatibilité véhicule	Semi-Universel : vérifier la liste des véhicules compatibles fournie
Réparabilité	Réparation par le fabricant uniquement ; remplacer après un accident

FOIRE AUX QUESTIONS - YBase Foppapedretti

Quelle est l'homologation de la base YBase ?

La base YBase est homologuée selon la norme ECE R44/04, en catégorie Semi-Universel pour le groupe de poids 0+ (0-13 kg) et de classe ISOFIX D.

Comment installer la base ISOFIX YBase ?

Placez la barre anti-rebond à la verticale jusqu'au clic, dépliez la jambe de force, insérez les guides ISOFIX rouges dans les points d'ancrage du véhicule, tirez les connecteurs vers l'extérieur, enclenchez les connecteurs sur les ancrages ISOFIX jusqu'au voyant vert, puis abaissez la jambe de force au sol jusqu'au voyant vert.

Puis-je utiliser cette base avec n'importe quel siège-auto ?

Non, la base YBase est spécialement conçue pour être utilisée exclusivement avec le siège-auto DIVO (type AY-i001) du groupe 0+.

Comment retirer le siège-auto de la base ?

Inclinez la poignée en position verticale, maintenez enfoncé le bouton rouge PRESS tout en tournant le bouton gris vers l'intérieur de la base, puis inclinez et retirez le siège-auto.

Que faire en cas d'accident ?

Après un accident, même sans dommages visibles, vous devez remplacer la base YBase. Elle pourrait avoir subi des déformations internes compromettant sa sécurité.

Comment nettoyer la base YBase ?

Nettoyez les parties en plastique avec un chiffon doux imbibé d'eau et de savon doux. N'utilisez jamais de détergents agressifs, solvants ou produits abrasifs.

Quels véhicules sont compatibles avec la base YBase ?

La base est homologuée Semi-Universel. Consultez la liste des véhicules compatibles fournie avec la base pour vérifier si votre voiture (marque, modèle, année) est incluse.

Puis-je installer la base sur un siège passager avec airbag frontal ?

Non, absolument pas. Ne jamais utiliser la base YBase sur un siège équipé d'un airbag frontal actif, car le déploiement de l'airbag peut provoquer des blessures graves ou mortelles à l'enfant.

Quelle est la durée de la garantie ?

La garantie conventionnelle du fabricant Foppa Pedretti S.p.A. est de 12 mois à compter de la date d'achat, sous réserve de présentation du ticket de caisse ou de la facture.

Puis-je laisser la base installée dans la voiture en permanence ?

Oui, pour une utilisation quotidienne, vous pouvez laisser la base ISOFIX montée à bord et retirer uniquement le siège-auto. Assurez-vous que la base reste correctement fixée et que les indicateurs sont au vert.

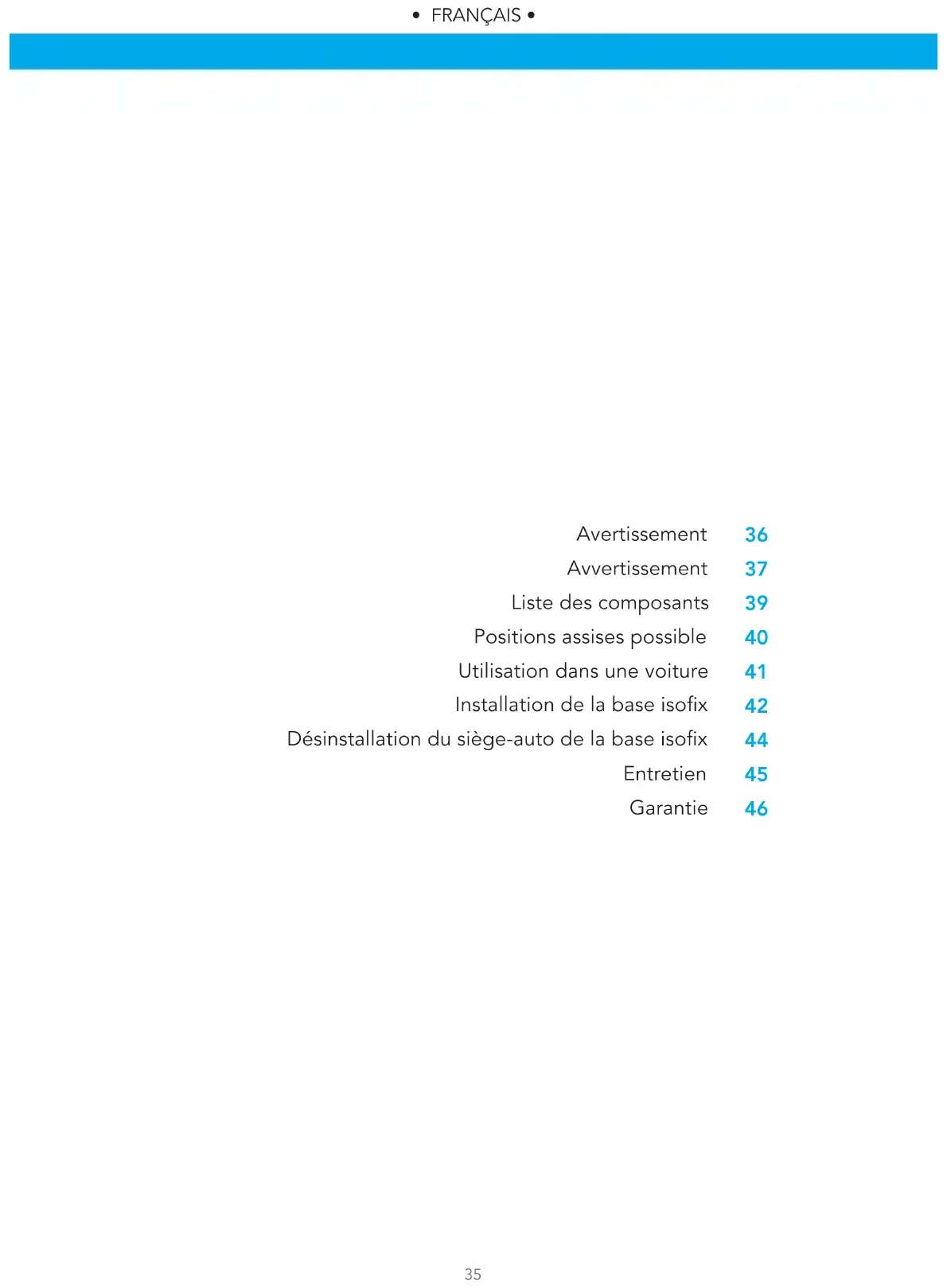

MODE D'EMPLOI YBase Foppapedretti

Liste des composants 39

Utilisation dans une voiture 41

Installation de la base isofix 42

Désinstallation du siège-auto de la base isofix 44

Entretien 45

Garantie 46

1. Avertissement

• Ce produit est un dispositif ISOFIX de retenue de l'enfant. Il est approuvé par le Règlement ECE R44/04 pour une utilisation générale dans des véhicules dotés des systèmes de fixation ISOFIX.
• En vue de l'utilisation du système ISOFIX SEMI-UNIVERSEL, il est absolument nécessaire de lire la notice du véhicule avant d'installer le Siège auto. Celle-ci indiquera les places compatibles avec la classe de taille du siège auto.
• Le groupe de masse et la classe de dimension ISOFIX pour lesquels le dispositif est utilisable sont : GROUPE 0+ (0-13KG), classe D.
• C'est un dispositif classé comme "Semi-universel", compatible avec les véhicules mentionnés dans la "Liste des voitures".
• En cas d'incertitude, contacter le fabricant du dispositif de retenue ou le revendeur.

Modèle siège-auto	Conforme au règlement ECE R 44/04
		Poids de l'enfantGroupe
DIVO (type AY-i001) + Y-BASE (type AY-i001 ISOFIX)	0+	0 - 13 kg	Semi-Universel
DIVO (type AY-i001)		0 - 13 kg0+	Universel

Notes : Pour les instructions sur l'installation des sièges, veuillez vous reporter au manuel d'installation des sièges 0+ "Type AY-i001".

AVERTISSEMENT: Lisez ces instructions avec attention avant utilisation et conservez ce guide pour les futurs besoins de référence. Si vous ne respectez pas ces instructions, la sécurité de votre enfant pourrait être affectée.

Ne JAMAIS utiliser ce siège sur un siège passager doté d'airbag frontal.

• Votre "base isofix Y-BASE-type AY-i001 ISOFIX" est homologuée selon la norme ECE R44/04, norme européenne relative aux sièges auto de sécurité pour enfants et doit être uniquement utilisée en combinaison avec le siège auto Groupe 0+ (DIVO type AY-i001). Le type de votre siège auto est indiqué sur l'autocollant placé sur le côté de la coque du siège auto Groupe 0+.
• Cette homologation, et ses rectifications suivantes, sera invalidée en cas de modifications ou d'altérations apportées à la Base ou au Siège pour enfant. Les modifications ne peuvent être apportées que par le producteur. Vérifiez que votre véhicule est présent dans la liste des véhicules compatibles fournie avec cette Base.
• Lisez entièrement les instructions, assurez-vous d'avoir bien compris comment installer et utiliser correctement "base isofix Y-BASE-type AY-i001 ISOFIX".
• Le siège-auto doit exclusivement être installé dans le sens contraire de la marche.
• Ne jamais utiliser le dispositif de retenue avant de l'avoir fixé au véhicule comme décrit dans les présentes instructions.
• Pour l'installation et la correcte utilisation du siège-auto, respectez scrupuleusement le mode d'emploi fourni avec le siège-auto.
• Ne pas placer de serviettes, coussins, ou autres objets sous la "base isofix Y-BASE-type AY-i001 ISOFIX". Ceci peut avoir un effet négatif sur les prestations de la
• Base en cas d'accident. Ne jamais acheter de Base d'occasion.

• Remplacez toujours la "base isofix Y-BASE-type AY-i001 ISOFIX" après un accident.
• Elle pourrait avoir subi des dommages non visibles.
• Assurez toujours la "base isofix Y-BASE-type AY-i001 ISOFIX" aux points ISOFIX du véhicule.
• Tous les occupants de la voiture doivent être attachés selon les lois en vigueur.
• Ne pas placer d'objets sur le plancher du véhicule juste devant la "base isofix Y-BASE-type AY-i001 ISOFIX".
• Ne pas apporter de modifications ni d'altérations non autorisées à la "base isofix Y-BASE-type AY-i001 ISOFIX".
• Ne pas laisser les enfants régler ou jouer avec la "base isofix Y-BASE-type AY-i001 ISOFIX".
• Ne pas laisser les enfants seuls dans le véhicule.
• Ne laisser pour aucune raison l'enfant sans surveillance dans le Siège auto.
• Ne pas poser la "base isofix Y-BASE-type AY-i001 ISOFIX" sur une table ou sur un plan de travail, toujours utiliser le sol.
• Assurez-vous que la "base isofix Y-BASE-type AY-i001 ISOFIX" ne soit pas bloquée par la portière du véhicule ou par un siège pliable.
• Assurez-vous que les sièges pliables soient bloqués de façon sûre.
• Ne pas placer la "base isofix Y-BASE-type AY-i001 ISOFIX" de profil ou tournée vers les sièges arrière du véhicule.
• Conservez toujours la "base isofix Y-BASE-type AY-i001 ISOFIX" dans un lieu sûr et sec lorsqu'elle est utilisée.

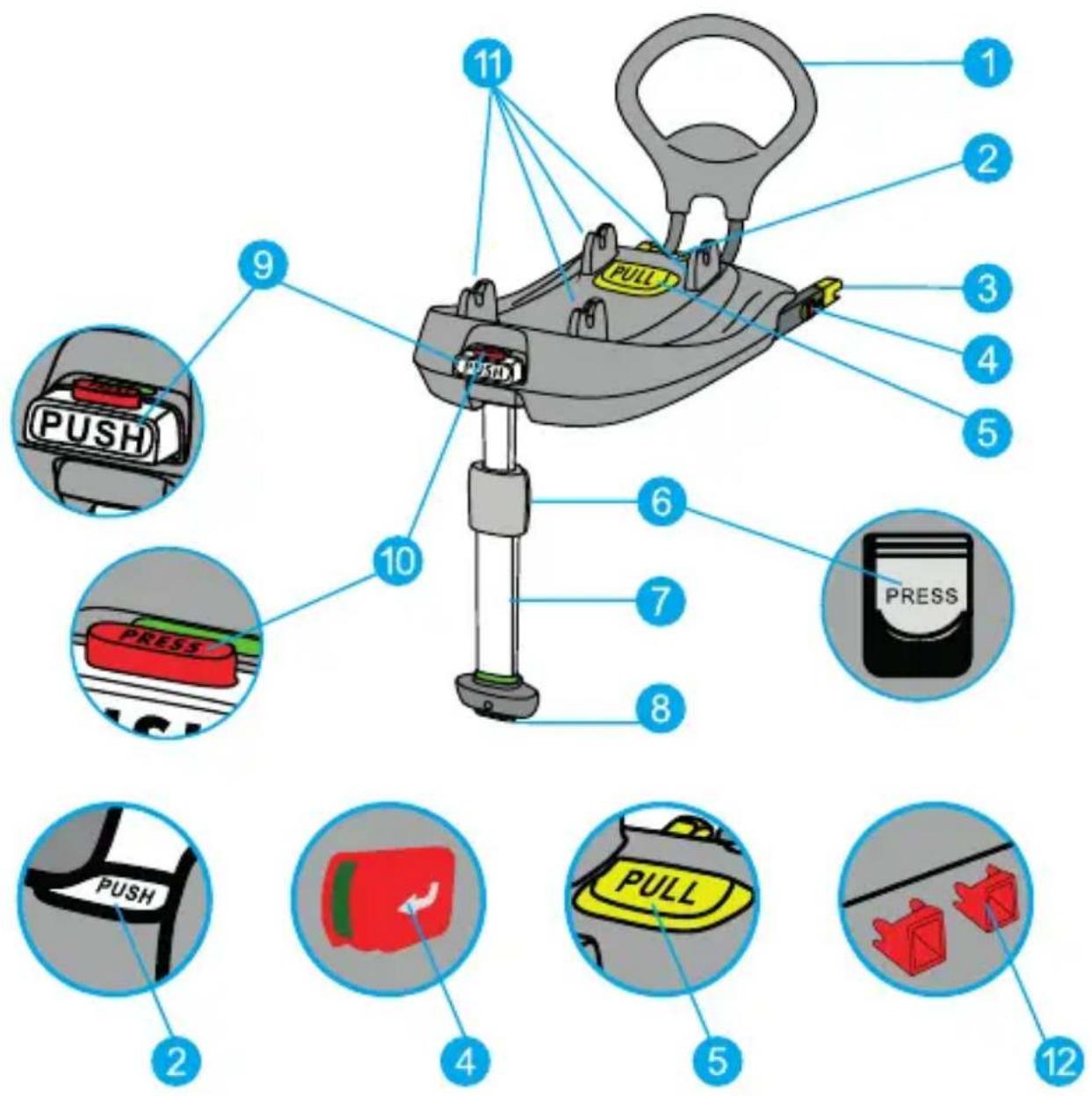

LISTE des composants

1 2 3 4 5 6 7 8 9 10 11 PULL PRESS PUSH PULL 2 4 5 12

1. Barre anti-rebond
2. Bouton de déverrouillage barre anti-rebond
3. Connecteurs ISOFIX
4. Boutons de déverrouillage ISOFIX
5. Bouton "PULL"
6. Bouton de réglage du pied de soutien
7. Jambe de force
8. Jambe de force
9. Bouton "PUSH"
10. Bouton "PRESS"
11. Cales de verrouillage du siège-auto
12. Guides en plastique pour connecteurs ISOFIX

DANGER!

AIRBAG

NE PAS UTILISER LE SIÈGE-AUTO SUR UN SIÈGE PASSAGER ÉQUIPÉ D'UN AIRBAG.

L'ouverture de l'airbag contre le siège-auto peut provoquer des lésions graves voire mortelles chez l'enfant. Consulter le manuel d'instructions du véhicule en ce qui concerne l'utilisation des sièges-auto.

• Avant d'installer le produit, vérifier que le véhicule est équipé des crochets Isofix situés entre le dossier et l'assise du siège.
• La "base isofix Y-BASE-type AY-i001 ISOFIX" possède une homologation "Semiuniverselle" ; elle n'est donc pas compatible avec tous les modèles de voitures, mais seulement avec ceux qui sont spécifiés dans la notice jointe "Liste des voitures".

Pour vérifier si la "base isofix Y-BASE-type AY-i001 ISOFIX" est appropriée, veuillez consulter la liste des véhicules compatibles. Avant d'acheter et d'installer la Base, vérifiez que la facture, le modèle, l'année du véhicule soient adaptés.

Veuillez consulter le manuel de la voiture pour identifier les points ISOFIX du véhicule.

Ne jamais utiliser la "base isofix Y-BASE-type AY-i001 ISOFIX" sur un siège passager doté d'airbag frontal. Ceci est très dangereux.

Pour la sécurité de l'enfant

• Ne jamais laisser l'enfant sans surveillance lorsqu'il se trouve dans le siège auto.
• Ne pas laisser des objets dans l'espace situé devant l'adaptateur ISOFIX.

Pour la sécurité des passagers

En cas de freinage brusque ou d'accident, les personnes non attachées ou les objets non fixés ou n'étant pas positionnés de manière sûre pourraient blesser les autres passagers.

Toujours s'assurer que:

• les dossiers des sièges soient bloqués (par ex: mettre en position les sièges arrières rabattables).
• tous les objets lourds ou pointus à l'intérieur du compartiment passager (par ex: sur la plage arrière) soient positionnés en toute sécurité.
• tous les passagers à bord aient attaché leur ceinture de sécurité.
• le siège-auto soit bien fixé sur le siège de la voiture, même si celui-ci n'est pas utilisé.

Installation de la BASE ISOFIX

		Installé sur des sièges équipés de points d'ancrage Isofix (placés entre l'assise du siège et le dossier) et possédant un espace suffisant pour la jambe de force.	OUI
		Indice Isofix	vert
ISOFIX CLASSE E		Airbag frontal Airbag latéral	NON OUI

Assurez-vous que votre véhicule est doté des points d'attache ISOFIX et qu'il fait partie de ceux approuvés dans la liste des véhicules compatibles qui est fournie avec la Base.

Localisez les points ISOFIX. Pour tout problème, veuillez consulter le manuel du véhicule. Il se trouve généralement entre la base des sièges et l'arrière.

Étape 1. Placez la « barre anti-rebond » en position verticale jusqu'à entendre un «CLIC» caractéristique qui vous indiquera qu'elle est placée correctement.

Étape 2. Dépliez la « jambe de force » jusqu'à sa position finale.

Étape 3. Insérez les deux guides en plastique rouge pour connecteurs ISOFIX et fixez-les aux points ISOFIX du véhicule. Les guides en plastique permettent de localiser les points ISOFIX du véhicule et de faciliter ainsi l'installation. Ils servent également à protéger les sièges du véhicule.

FIGURE 2

Étape 4-5. Tirez le bouton jaune situé sur la base Isofix vers le haut afin de tirer les connecteurs le plus possible vers l'extérieur.

FIGURE 3

Étape 6. Placez la base Isofix sur le siège du véhicule en vous assurant que les connecteurs Isofix soient parfaitement alignés avec les guides que vous venez de fixer. Insérez les deux connecteurs ISOFIX dans les guides spécifiques de couleur rouge, poussez pour fixer les deux connecteurs aux crochets ISOFIX du véhicule.

BASE ISOFIX

Un clic vous indiquera qu'ils se sont bien fixés. Vérifiez que les indicateurs soient passés au vert de chaque côté.

FIGURE 4

Étape 7. Poussez la base contre le dossier du siège du véhicule de manière à ce que la barre anti-rebond adhère parfaitement au dossier.

FIGURE 5

Étape 8-9. Appuyez sur le bouton servant à régler la jambe de force, et abaissez-la jusqu'à ce qu'elle touche correctement le sol de la voiture. Le dispositif de contrôle placé à la base de la jambe de force doit passer du rouge au vert, ce qui vous indiquera que la jambe de force est bien placée. Vérifiez que la jambe de force est correctement placée et réglée. Assurez-vous que la jambe de force ne soulève pas la base par rapport à la surface du siège du véhicule. En présence d'un coffre de plancher, NE PAS positionner la jambe de force sur sa trappe, la jambe de force DOIT être en contact total et sûr sur le plancher du véhicule.

FIGURE 6

Étape 10-11. Placez le siège-auto dans le sens contraire de la marche sur la base ISOFIX.

Presser le bouton rouge « APRES ». Un déclic confirme l'accrochage.

Vérifiez que l'indicateur est passé au vert "LOCK".

IMPORTANT : après avoir fixé le siège-auto sur la base, soulevez-le afin de vérifier qu'il est bien fixé.

FIGURE 7

Étape 12. Réglez la poignée pour le transport du siège-auto contre le dossier du siège du véhicule. Voir le manuel d'instructions du siège-auto pour abaisser la poignée.

FIGURE 8

Vous pouvez à présent installer l'enfant dans le siège-auto. Voir le manuel d'instructions du siège-auto pour une correcte utilisation.

Désinstallation du siège-auto de la BASE ISOFIX

Pour retirer le siège-auto de la base Isofix, incliner la poignée pour le transport en position verticale et consulter la notice d'instructions du siège-auto.

Appuyer sur le bouton rouge « PRESS » et, en le maintenant pressé, tourner le bouton gris vers l'intérieur de la base. Une fois qu'il est décroché, incliner le siège-auto et le retirer de la base. Étape 1-2.

CONSEIL ! En cas d'utilisation quotidienne, il est possible de laisser la base ISOFIX montée à bord de la voiture, en retirant simplement le siège-auto.

FIGURE 10

Étape 3. Tirez le revêtement en plastique des connecteurs Isofix jusqu'à ce que les indicateurs correspondants passent au rouge. La base Isofix n'est alors plus fixée aux points d'ancrage Isofix présents sur le véhicule.

FIGURE 11

Étape 4. Retirez la base Isofix du siège.

Étape 5-6. Appuyez sur le bouton et soulevez la jambe de force afin de la retirer.

Étape 7. Repliez la jambe de force comme indiqué sur le schéma.

FIGURE 12

Étape 8. Presser les connecteurs ISOFIX vers l'intérieur de la base.

Étape 9-10. Presser le bouton et décrocher la barre anti-rebond. Remettre en place la barre anti-rebond sur la base.

Entretien

DANGER! En cas d'accident, d'importantes forces s'exercent. C'est pourquoi il est strictement interdit de porter des enfants sur les genoux, même s'ils sont attachés par la ceinture de sécurité du véhicule.

Installez toujours l'enfant sur le siège-auto avant d'effectuer tout

Le siège-auto doit absolument être placé dans le sens contraire de la marche.

DANGER! L'ouverture de l'airbag contre le siège-auto peut provoquer des lésions graves voire mortelles à l'enfant.

NE PAS utiliser le siège-auto sur des sièges où l'airbag frontal est !

Respectez les instructions contenues dans le mode d'emploi concernant l'utilisation du siège-auto sur les sièges équipés d'un airbag latéral.

Les parties en plastique peuvent être nettoyées avec de l'eau et du savon. NE PAS utiliser des détergents agressifs (comme par exemple des solvants).

Le contenu indiqué ci-dessous entrera en vigueur à partir du 01.01.2005 et substitue à tout titre et entièrement tout message antérieur concernant la garantie Foppa Pedretti S. p. A.

Garantie conventionnelle

Foppa Pedretti S. p. A. ayant siège à Grumello del Monte (Italie) via Volta 11, garantit directement au consommateur ce produit, neuf de fabrication et sans défauts de matériaux, de projet et de fabrication et qu'il est conforme aux caractéristiques qu'elle déclare. La présente garantie conventionnelle est valable dans tous les pays membres de l'union européenne, elle n'exclut ni ne limite les droits du consommateur conformément aux normes impératives en vigueur en ce qui concerne le vendeur du Produit.

Pour bénéficier de cette garantie conventionnelle, le Consommateur devra ramener le Produit défectueux au vendeur, en lui présentant la preuve de l'achat du produit sur lequel il résulte d'une façon lisible l'adresse du vendeur, la date de l'achat du produit, tampon et signature du vendeur et l'indication du produit même ou

dans l'alternative, le ticket de caisse, non modifié sur lequel résultent clairement les mêmes informations.

La garantie conventionnelle du producteur a une validité de douze (12) mois à partir de la date de l'achat du produit. Pendant cette période Foppa Pedretti S. p. A. réparera ou substituera, selon son jugement, le produit défectueux.

La garantie conventionnelle est accordée à l'acheteur final du produit (consommateur) et n'exclut ni ne limite les droits impératifs du consommateur lui-même, comme prévus par la loi et/ou les droits que le consommateur peut vanter contre le vendeur/revendeur du produit.

La garantie conventionnelle exclut les dommages apportés au produit quand les causes sont les suivantes : usage non conforme aux dispositions contenues sur le feuillet d'instructions d'utilisation et montage, chocs et chutes, exposition du produit à l'humidité ou à des conditions thermiques ou ambiantes extrêmes ou changement brusque de ces conditions, corrosions, oxydation, modifications ou réparations du produit non autorisées, réparations avec l'utilisation de pièces de rechange non autorisées, usage impropre, mauvais ou manque d'entretien, entretien impropre par rapport à ce qui est indiqué sur le feuillet d'instructions d'utilisation et montage, montage incorrect, accidents, action de nourriture ou de boisson, action de produits chimiques, causes de force majeure.

Dans tous les cas Foppa Pedretti S. p. A. décline toute responsabilité quant aux dommages aux personnes et aux choses divers au produit, quand ces dommages ont pour cause la négligence des dispositions, recommandations et avertissements contenus dans le manuel ou dans l'alternative sur le feuillet d'instructions utilisation et montage qui accompagne chaque Produit destiné au propriétaire utilisateur (comme par exemple dans le cas des lits d'enfant: "Surveillez constamment l'enfant. Contrôler que les draps et les couvertures ne couvrent pas la tête de l'enfant...").

Foppa Pedretti S. p. A. décline en outre toute responsabilité quant aux dommages aux personnes et aux choses quand la rupture de ses produits est causée par la détérioration des composants du Produit sujets à l'usure. Sont considérés comme composants sujets à l'usure tous les composants en matière plastique.

Hinweise 48

Warnung 49

DS3 Cabrio 2013 - 03 2,4*

4SD 30 - 1102 4,2

5SD 30 - 2102 4,2

Grand C4 Picasso 2013 - 10 2,3,4*

eMho 7002 4,2

DACIA

Dokker 2013 - 02 2,4

Duster (SD) 2010 - 04 2,4

Lodgy (SD) 2012 - 06 2,3,4

Logan MCV (SR) 2013 - 06 2,4

Sandero (SD) 2008 - 06 2,4

Sandero (SR) 2012 - 11 2,4

FIAT

	01 - 210205		4,2
Bravo	2007 - 07		2,4*
	olDo	20 - 0102	4,2
Freemont	2011 - 09 2,4*
Multipla	2004		2,4
Panda	2012 - 03		2,4*
	oBu	20 - 8002	4,2

FORD

B-Max	2012 - 10	2,4
C-Max (DM2)	2010	2,4
C-Max (DXA)	2010 - 12 2,4
Fiesta 3door	2008 - 06 2,4*
Fiesta 5door	2008 - 10 2,4
Fiesta 5door	2013 - 01 2,4
Focus 4door	2011 - 04 2,4
Focus 5door	2011 - 03 2,4
Focus Turnier	2008 - 02 2,4
Focus Turnier	2011 - 05 2,4
Galaxy	2006	3
