YBase - Seggiolino auto Foppapedretti - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Base Isofix per seggiolino auto
Marca	Foppapedretti
Modello	YBase (tipo AY-i001 ISOFIX)
Omologazione	ECE R44/04, Semi-Universale
Gruppo di peso	Gruppo 0+ (0 - 13 kg)
Classe ISOFIX	D
Tipo di fissaggio	ISOFIX + gamba di forza anti-rimbalzo
Componenti inclusi	Base, connettori ISOFIX, guide in plastica, barra anti-rimbalzo, gamba di forza
Indicatori di sicurezza	Verdi (connettori ISOFIX, gamba di forza, bloccaggio seggiolino)
Dimensioni approssimative	40 x 30 x 20 cm
Peso approssimativo	4,5 kg
Alimentazione	Nessuna (meccanica)
Direzione di installazione	Solo in senso contrario di marcia (schiena alla strada)
Manutenzione e pulizia	Acqua e sapone neutro; non utilizzare solventi o detergenti aggressivi
Garanzia	12 mesi (garanzia convenzionale del costruttore)
Pezzi di ricambio	Disponibili presso il produttore o rivenditore autorizzato
Compatibilità veicolo	Semi-Universale: verificare l'elenco dei veicoli compatibili fornito
Riparabilità	Riparazione solo da parte del produttore; sostituire dopo un incidente

Domande frequenti - YBase Foppapedretti

Qual è l'omologazione della base YBase?

La base YBase è omologata secondo la norma ECE R44/04, in categoria Semi-Universale per il gruppo di peso 0+ (0-13 kg) e di classe ISOFIX D.

Come installare la base ISOFIX YBase?

Posizionare la barra anti-rimbalzo in verticale fino al clic, aprire la gamba di forza, inserire le guide ISOFIX rosse nei punti di ancoraggio del veicolo, tirare i connettori verso l'esterno, agganciare i connettori agli ancoraggi ISOFIX fino al segnale verde, quindi abbassare la gamba di forza a terra fino al segnale verde.

Posso usare questa base con qualsiasi seggiolino auto?

No, la base YBase è progettata appositamente per essere utilizzata esclusivamente con il seggiolino auto DIVO (tipo AY-i001) del gruppo 0+.

Come rimuovere il seggiolino auto dalla base?

Inclinare la maniglia in posizione verticale, tenere premuto il pulsante rosso PRESS mentre si gira la manopola grigia verso l'interno della base, quindi inclinare e rimuovere il seggiolino auto.

Cosa fare in caso di incidente?

Dopo un incidente, anche senza danni visibili, è necessario sostituire la base YBase. Potrebbe aver subito deformazioni interne che comprometterebbero la sua sicurezza.

Come pulire la base YBase?

Pulire le parti in plastica con un panno morbido imbevuto di acqua e sapone neutro. Non utilizzare mai detergenti aggressivi, solventi o prodotti abrasivi.

Quali veicoli sono compatibili con la base YBase?

La base è omologata Semi-Universale. Consultare l'elenco dei veicoli compatibili fornito con la base per verificare se la vostra auto (marca, modello, anno) è inclusa.

Posso installare la base su un sedile passeggero con airbag frontale?

No, assolutamente no. Non utilizzare mai la base YBase su un sedile dotato di airbag frontale attivo, poiché l'attivazione dell'airbag potrebbe causare lesioni gravi o mortali al bambino.

Qual è la durata della garanzia?

La garanzia convenzionale del produttore Foppa Pedretti S.p.A. è di 12 mesi dalla data di acquisto, previa presentazione dello scontrino o della fattura.

Posso lasciare la base installata in auto in modo permanente?

Sì, per un uso quotidiano, è possibile lasciare la base ISOFIX montata a bordo e rimuovere solo il seggiolino auto. Assicurarsi che la base rimanga correttamente fissata e che gli indicatori siano verdi.

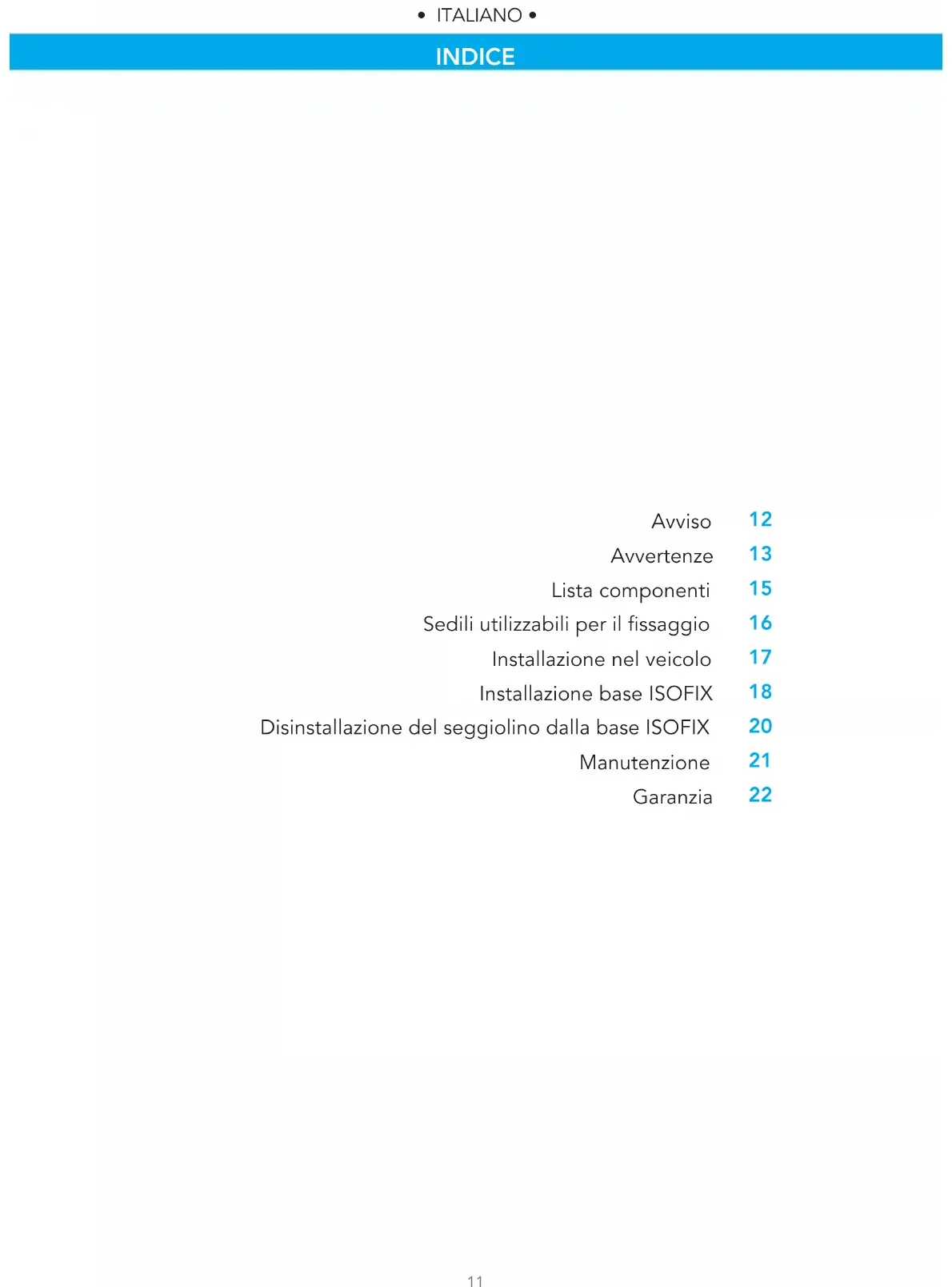

MANUALE UTENTE YBase Foppapedretti

Avviso 12
Avvertenze 13
Lista componenti 15
Sedili utilizzabili per il fissaggio 16
Installazione nel veicolo 17
Installazione base ISOFIX 18
Disinstallazione del seggiolino dalla base ISOFIX 20
Manutenzione 21
Garanzia 22

1. Avviso

• Questo è un dispositivo ISOFIX di ritenuta del bambino. E' approvato dal Regolamento ECE R44/04 per il generale utilizzo in veicoli dotati dei sistemi di ancoraggio ISOFIX.
• Per l'utilizzo del sistema ISOFIX, Semi Universale, è necessario leggere il manuale dell'autoveicolo, prima dell'installazione del Seggiolino. Il manuale indicherà i posti compatibili con la classe del seggiolino auto.
• Il gruppo di peso e la classe di dimensione ISOFIX per cui il dispositivo è utilizzabile sono: GRUPPO 0+ (0-13kg), classe D.
• E' un dispositivo classificato come " Semi Universale", compatibile con i veicoli nell'apposita "Lista veicoli".
• In caso di dubbio, contattare il produttore del dispositivo di ritenuta oppure il rivenditore.

Modello seggiolino auto		Conforme al regolamento ECE R 44/04
			Peso del bambinoGruppo
DIVO (type AY-i001) + Y-BASE (type AY-i001 ISOFIX)		0+	0 - 13 kg	Semi-universal
DIVO (type AY-i001)			0 - 13 kg0+	Universal

Note: Per l'installazione del seggiolino auto, fare riferimento al manuale di installazione del seggiolino "Type AY-i001".

AVVERTENZA: Leggere con attenzione le presenti istruzioni, prima dell'utilizzo e conservare il presente manuale per un futuro utilizzo. Il mancato rispetto di queste istruzioni può compromettere la sicurezza del bambino.

MAI utilizzare questo dispositivo su un sedile anteriore dotato di AIRBAG frontale.

E' MOLTO PERICOLOSO

• La “base isofix Y-BASE– type AY-i001 ISOFIX” è omologata secondo la norma ECE R44/04, norma Europea relativa alla sicurezza dei seggiolini auto, e deve essere utilizzata solo in abbinamento al seggiolino auto Gruppo 0+ (DIVO type AY-i001). Il modello di seggiolino auto è riportato sull’etichetta applicata al prodotto.
• Questa omologazione sarà invalidata, se vengono eseguite modifiche o alterazioni alla base o al seggiolini auto. Le modifiche possono essere approvate solo dal produttore.
• Assicuratevi che il vostro veicolo sia presente nella lista di veicoli compatibili fornita con questa Base.
• Leggete le istruzioni interamente, assicuratevi di aver ben compreso come installare e usare correttamente la “base isofix Y-BASE-type AY-i001 ISOFIX”.
• Il seggiolino auto deve essere installato esclusivamente in senso contrario alla direzione di marcia.
• Mai utilizzare il dispositivo di ritenuta senza averlo prima agganciato alla vettura come descritto nelle presenti istruzioni.
• Per l'installazione ed un corretto utilizzo del seggiolino auto attenersi scrupolosamente al manuale d'uso in dotazione al seggiolino auto.
• Non posizionare asciugamani, cuscini, o altri oggetti sotto la "base isofix Y-BASE-type AY-i001 ISOFIX". Questo potrebbe influire negativamente sulle prestazioni di sicurezza della base in

AVVERTENZE

caso di incidente.

• Mai comprare una Base di seconda mano.
• Sostituite sempre la “base isofix Y-BASE– type AY-i001 ISOFIX” dopo un incidente. Potrebbe aver subito danni non visibili.
• Assicurate sempre la “base isofix Y-BASE– type AY-i001 ISOFIX” ai punti ISOFIX del veicolo. Tutti i passeggeri devono utilizzare la propria cintura di sicurezza, come previsto dal regolamento vigente.

- Non apportate modifiche o alterazioni non autorizzate alla “base isofix Y-BASE-type AY-i001 ISOFIX”.

- Non permettete ai bambini di fare regolazioni o giocare con la "base isofix Y-BASE-type AY-i001 ISOFIX".

• Non lasciate i bambini da soli nel veicolo.

- Non lasciare mai il bambino incustodito nel Seggiolino per nessun motivo.

- Non appoggiate la “base isofix Y-BASE-type AY-i001 ISOFIX” sul tavolo o su un piano di lavoro, utilizzate sempre il pavimento.

- Assicuratevi che la "base isofix Y-BASE-type AY-i001 ISOFIX" non sia bloccata dalla portiera del veicolo o da un sedile pieghevole.

• Assicuratevi che i sedili pieghevoli siano bloccati in modo sicuro.

- Non installare la “base isofix Y-BASE-type AY-i001 ISOFIX” sui sedili rivolti in direzione opposta o trasversalmente al senso comune di marcia del veicolo.

- Conservate sempre la "base isofix Y-BASE-type AY-i001 ISOFIX".

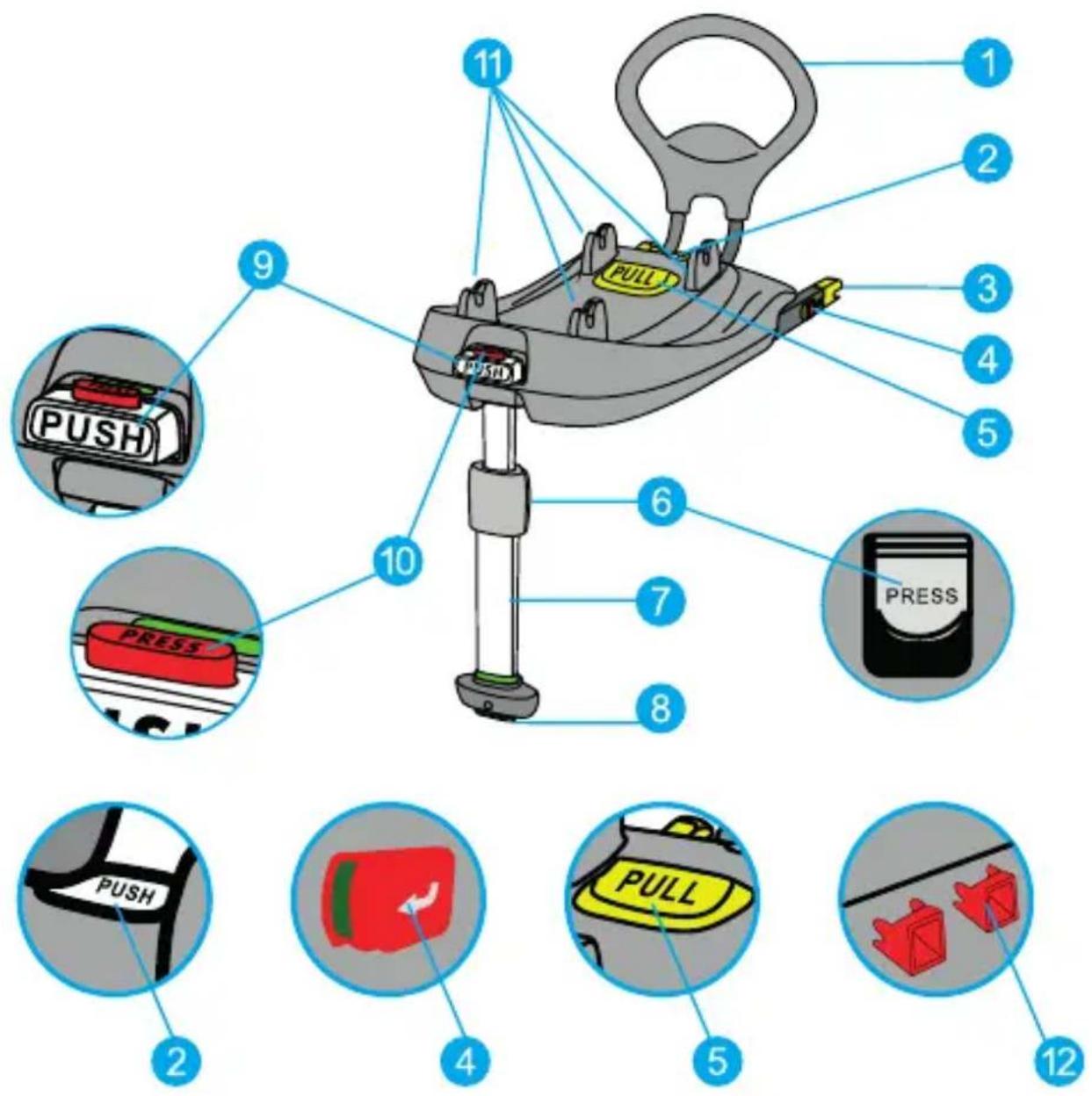

COMPONENTI

1 2 3 4 5 6 7 8 9 10 11 PULL PRESS PUSH PULL 2 4 5 12

1. Barra anti-rimbalzo
2. Pulsante di sgancio Barra anti-rimbalzo
3. Connettori ISOFIX
4. Pulsanti di sgancio ISOFIX
5. Pulsante "PULL"

6. Pulsante di regolazione del piede di sostegno

7. Gamba di supporto

8. Piede di sostegno
9. Pulsante "PUSH"
10. Pulsante "PRESS"
11. Staffe di aggancio del seggiolino auto
12. Guida in plastica per connettori ISOFIX

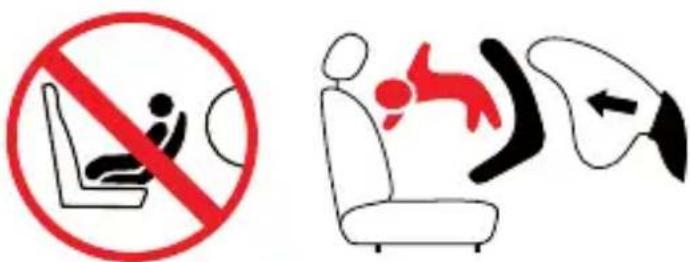

PERICOLO!

AIRBAG

NON UTILIZZARE IL SEGGIOLINO AUTO

POSIZIONATO SU DI UN SEDILE PASSEGGERO EQUIPAGGIATO CON AIRBAG.

L'apertura dell'airbag contro il seggiolino per auto può provocare lesioni gravi, se non addirittura letali, al bambino. Consultare il manuale d'istruzioni del veicolo

per quanto riguarda l'utilizzo dei seggiolini per auto.

SEDILI UTILIZZABILI PER IL FISSAGGIO

• Assicurarsi prima dell'installazione che l'automobile sia dotata degli appositi ganci ISOFIX situati tra lo schienale e la seduta del sedile.
• La "base isofix Y-BASE-type AY-i001 ISOFIX" ha un'omologazione di tipo "Semi- Universale" per cui non è compatibile con tutti i modelli d'auto, ma solamente con quelli riportati nel libretto allegato "Lista veicoli".

Per verificare la compatibilità di utilizzo della “base isofix Y-BASE-type AY-i001 ISOFIX” con il vostro veicolo, consultare l’elenco veicoli, prima di acquistare e installare la base, per assicurarsi che la marca, il modello e l’anno del veicolo sia adatto.

Consultare il manuale dell'auto per identificare i punti ISOFIX del veicolo.

MAI utilizzare "base isofix Y-BASE- type AY-i001 ISOFIX" su un sedile anteriore dotato di AIRBAG frontale. E' MOLTO PERICOLOSO.

INSTALLAZIONE NEL VEICOLO

Per la sicurezza del bambino

• Non lasciare mai il bambino incustodito quando è nel seggiolino.
• Non lasciare oggetti sul vano poggiapiedi anteriore al complemento base ISOFIX.

Per la sicurezza dei passeggeri

In caso di brusca frenata o d'incidente le persone o gli oggetti non fissati o posizionati in modo non sicuro potrebbero provocare lesioni agli altri passeggeri.

Accertarsi sempre che:

• gli schienali dei sedili siano bloccati (per es. fare scattare in posizione i sedili posteriori ribaltabili);
• tutti gli oggetti pesanti o appuntiti all'interno dell'abitacolo (per. es. sulla cappelliera) siano posizionati in modo sicuro;
• che tutti i passeggeri dell'auto indossino le cinture di sicurezza;
• che il seggiolino sia sempre ben agganciato sul sedile dell'auto, anche quando non in uso.

INSTALLAZIONE DELLA BASE ISOFIX

		Installato su sedili provvisti di punti di ancoraggio Isofix (posizionati tra la seduta del sedile e lo schienale) e aventi spazio sufficiente per il piede di sostegno.	SI
		Contrassegno Isofix	verde
ISOFIX CLASSE D		Airbag frontale Airbag laterale	NO SI

Assicuratevi che il vostro veicolo sia dotato dei punti di ancoraggio ISOFIX e che sia tra quelli approvati nella lista di veicoli compatibili che è fornita con la Base. Localizzate i punti ISOFIX, per qualsiasi problema consultare il manuale del veicolo. Di solito si trovano tra la seduta del sedile e lo schienale.

FIGURA 1

Step 1. Accertarsi che la barra anti-rimbalzo sia bloccata in posizione verticale. Un click indicherà l'avvenuto aggancio.

Step 2. Piegare verso il basso il "piede di sostegno" fino a fine corsa.

Step 3. Inserite le due guide in plastica rosse per connettori ISOFIX e agganciatele ai punti ISOFIX del veicolo. Le guide in plastica aiutano a identificare i punti ISOFIX del veicolo facilitando l'installazione. Servono anche a proteggere i sedili del veicolo.

FIGURA 2

Step 4-5. Tirare verso l'alto il pulsante giallo, posto sulla base Isofix per estendere i connettori il più possibile verso l'esterno.

FIGURA 3

Step 6. Posizionare la base Isofix sul sedile dell'auto, accertandosi che i correttori Isofix siano perfettamente allineati con le guide appena fissate. Inserire i due connettori ISOFIX nelle apposite guide di colore rosso, spingere per agganciare i due connettori ai ganci ISOFIX del veicolo. Un click indicherà l'avvenuto aggancio. Verificare che gli indicatori siano di colore verde da entrambi i lati.

A BASE ISOFIX

FIGURA 4

Step 7. Spingere la base, contro lo schienale del sedile dell'auto in modo tale che la barra anti-rimbalzo aderisca perfettamente allo schienale.

FIGURA 5

Step 8-9. Premete il pulsante di regolazione del piede di sostegno e abbassarlo in modo che tocchi correttamente il pavimento del veicolo. Il dispositivo di controllo collocato alla base del piede di sostegno deve passare da rosso a verde, questo indicherà il corretto appoggio del piede. Verificate che il piede del supporto sia posizionato e regolato correttamente.

Assicuratevi che il piede di sostegno non sollevi la Base rispetto alla superficie del sedile del veicolo.

Non posizionare il piede di sostegno anteriore su di un vano portaoggetti presente sul pavimento del veicolo. Il piede di sostegno deve poggiare su una superficie stabile e sicura del pavimento del veicolo.

FIGURA 6

Step 10-11. Posizionate il seggiolino auto, orientato in senso contrario di marcia, sulla base ISOFIX.

Premere il pulsante rosso "PRESS". Un click indicherà l'avvenuto inizio. Verificare che l'indicatore è di colore verde "LOCK".

IMPORTANTE: Dopo aver agganciato il seggiolino alla base, sollevate il seggiolino auto per verificarne il corretto aggancio.

FIGURA 7

Step 12. Regolare la maniglia per il trasporto del seggiolino auto, contro lo schienale del sedile dell'auto, fare riferimento al manuale del seggiolino auto per reclinare la maniglia.

FIGURA 8

A questo punto è possibile collocare il bambino nel seggiolino auto, fare riferimento al manuale d'uso del seggiolino auto per il corretto utilizzo.

RIMOZIONE DELLA BASE ISOFIX

RIMUOVERE IL SEGGIOLINO AUTO

FIGURA 9

Per rimuovere il seggiolino auto dalla base Isofix, reclinare la maniglia per il trasporto in posizione verticale, fare riferimento al manuale del seggiolino auto.

Premere il pulsante rosso A "PRESS" e spingere verso l'interno B periare il seggiolino auto dalla base. Un click indicherà l'avvenuto sgancio.

Step 1-2.

SUGGERIMENTO! In caso di utilizzo quotidiano è possibile lasciare la base ISOFIX montata a bordo della vettura, rimuovendo semplicemente il seggiolino.

RIMUOVERE LA BASE ISOFIX

FIGURA 10

Step 3. Tirare il rivestimento in plastica dei connettori Isofix fino a quando i rispettivi indicatori scattano sul rosso. A questo punto la base Isofix non è più agganciata ai punti di ancoraggio Isofix presenti sulla vettura.

FIGURA 11

Step 4. Rimuovere la base ISOFIX dal sedile.

Step 5-6. Premere il pulsante e sollevare il piede di sostegno per retrarlo.

Step 7. Ripiegare il piede di sostegno retratto come in figura.

FIGURA 12

Step 8. Premere i connettori ISOFIX verso l'interno della base.

Step 9-10. Premere il pulsante e sganciare la barra anti rimbalzo. Riporre la barra anti rimbalzo sulla base.

MANUTENZIONE

PERICOLO! Durante un incidente si verificano forti sollecitazioni. In questo caso è assolutamente vietato tenere il bambino in braccio, pur proteggendolo con la cintura di sicurezza dell'auto.

Collocare sempre il bambino nel seggiolino auto prima di qualsiasi viaggio!

Il seggiolino auto deve essere installato esclusivamente in senso contrario alla direzione di marcia.

Pericolo! L'apertura dell'airbag contro il seggiolino auto può provocare lesioni gravi, se non addirittura letali, al bambino.

! NON utilizzare il seggiolino auto su sedili con airbag frontale attivo!

Osservare le istruzioni riportate nel manuale d'uso per quanto riguarda l'utilizzo del seggiolino auto sui sedili provvisti di airbag laterale.

Per la pulizia delle parti in plastica o in metallo verniciato utilizzare solamente un panno umido. Non utilizzare mai detergenti abrasivi o solventi.

Il contenuto sottoindicato va in vigore dal 01.01.2005 e sostituisce a qualsiasi titolo e completamente qualsiasimessaggio anteriore riferito alla garanzia prestata da

Foppa Pedretti S.p.A.

GARANZIA CONVENZIONALE

Foppa Pedretti S.p.A. con sede in Grumello del Monte (Italia) Via Volta 11, garantisce direttamente al Consumatore che questo Prodotto, nuovo di fabbrica, è privo di difetti nei materiali, nella progettazione e nella fabbricazione ed è conforme alle caratteristiche dalla stessa dichiarate.

La presente garanzia convenzionale è valida in tutti i Paesi Stati membri dell'Unione Europea e non esclude né limita i diritti del Consumatore ai sensi di norme imperative di legge nei confronti del Venditore del Prodotto.

Per usufruire della presente garanzia convenzionale il Consumatore dovrà riportare il Prodotto difettoso al Venditore, presentandogli la prova d'acquisto del Prodotto dalla quale risultino in modo leggibile l'indirizzo del Venditore, la data d'acquisto del Prodotto col timbro e firma del Venditore e l'indicazione del Prodotto stesso o, in alternativa, lo scontrino fiscale, non modificato, dal quale risultino in modo chiaro le medesime informazioni.

La garanzia convenzionale del Produttore ha validità per Dodici (12) mesi dalla data di acquisto del Prodotto. Durante questo periodo Foppa Pedretti S.p.A. riparerà o sostituirà, a sua discrezione, il Prodotto difettoso.

La garanzia convenzionale è concessa all'acquirente finale del Prodotto (Consumatore) e non esclude né limita i diritti imperativi del medesimo Consumatore, quali previsti dalla legge e/o i diritti che il Consumatore può vantare contro il Venditore/Rivenditore del Prodotto.

ESCLUSIONI DELLA GARANZIA CONVENZIONALE.

La garanzia convenzionale è esclusa per i danni derivati al Prodotto dalle seguenti cause: uso non conforme alle disposizioni contenute nel foglio d'istruzioni all'uso ed al montaggio, urti e cadute, esposizione del Prodotto ad umidità o condizioni termiche o ambientali estreme od a cambiamenti repentini di tali condizioni, corrosione, ossidazione, modifiche o riparazioni non autorizzate del Prodotto, riparazioni con uso di parti di ricambio non autorizzate, uso improprio, cattiva o mancata manutenzione, manutenzione impropria rispetto a quanto indicato nel foglio d'istruzioni all'uso e al montaggio, montaggio non corretto, incidenti, azioni di cibi o bevande, azione di prodotti chimici, cause di forza maggiore.

In ogni caso Foppa Pedretti S.p.A. declina ogni responsabilità per danni a persone o a cose, diversi dal Prodotto, quando tali danni siano causati da negligenza alle disposizioni / raccomandazioni / avvertenze contenute nel manuale o, in alternativa, nel "Foglio d'istruzioni all'uso e al Montaggio" che accompagna ogni Prodotto destinato al proprietario/utilizzatore. (come a titolo meramente esemplificativo, nel caso del Prodotto Lettino: "Sorvegliate costantemente il bambino. Controllate che lenzuola e coperte non coprano la testa del bambino...").

Foppa Pedretti S.p.A. declina, inoltre, ogni responsabilità per danni a persone o a cose quando la rottura dei suoi prodotti è causata dal deterioramento dei componenti del Prodotto, soggetti ad usura. Sono considerati componenti del Prodotto soggetti a usura tutti i componenti in materiale plastico.

INDEX

Notice 24

Warning 25

Component list 27

Foppa Pedretti S.p.A.

Via A. Volta, 11 - 24064

Grumello del Monte, Bergamo - Italy

tel [phone]

fax [phone]

www.foppapedretti.it

FOPPAPEDRETTI®

Y-Base

IT LISTA AUTOVETTURE

EN VEHICLE LIST

FR LISTE DES VOITURES

DE FAHRZEUG-TYPENLISTE

ES LISTA AUTOMÓVILES

EL KATAΛΟΓΟΣ ΑΥΤΟΚΙΝΗΤΩΝ

PT LISTA DE AUTOMÓVEIS

RU СПИСОК АВТОТРАНСПОРТНЫХ СРЕДСТВ

Y-BASE è utilizzabile solo per l'installazione sui sedili delle auto comprese in questa lista. In ogni caso, la lista è soggetta ad una continua revisione con cambiamenti e aggiunte di modelli di autovetture.

L'elenco aggiornato è consultabile nel nostro sito internet: www.foppapedretti.it Conforme al Regolamento ECE R44-04 come "Semi Universal", per l'utilizzo con i veicoli elencati in questa lista.

INFORMAZIONI

- Non posizionare il piede del supporto anteriore su di un vano portaoggetti presente sul pavimento del veicolo. Il piede di appoggio della gamba anteriore deve poggiare su una superficie stabile e sicura del pavimento del veicolo.

- Consultare il produttore e/o manuale del veicolo per quanto riguarda i punti di ancoraggio ISOFIX.

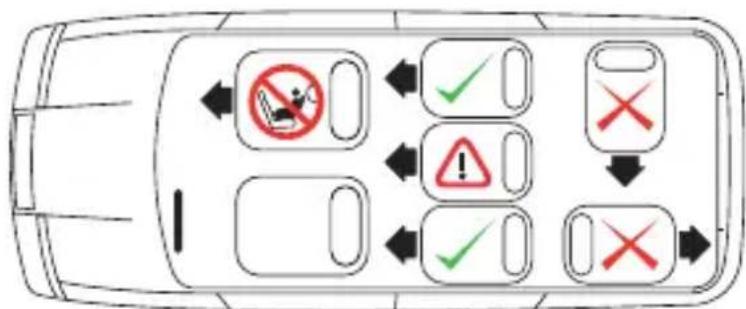

- In base alla posizione dei sedili del veicolo, si deve prestare particolare attenzione al corretto aggancio del Dispositivo di Ritenuta per bambini ai punti ISOFIX.

• Il sedile del veicolo (fila centrale) deve

essere regolato in avanti.

- Regolate il sedile del veicolo in modo che il piede di appoggio del supporto frontale della Base non sia in contatto con un eventuale vano portaoggetti sul pavimento del veicolo. - Il sedile del veicolo deve essere regolato sulla posizione più arretrata.

ATTENZIONE: prima di fare l'acquisto verificate sul libretto di uso e manutenzione della vostra auto che l'aggancio ISOFIX sia presente perché potrebbe essere un optional.
