BEDIENUNGSANLEITUNG YBase Foppapedretti

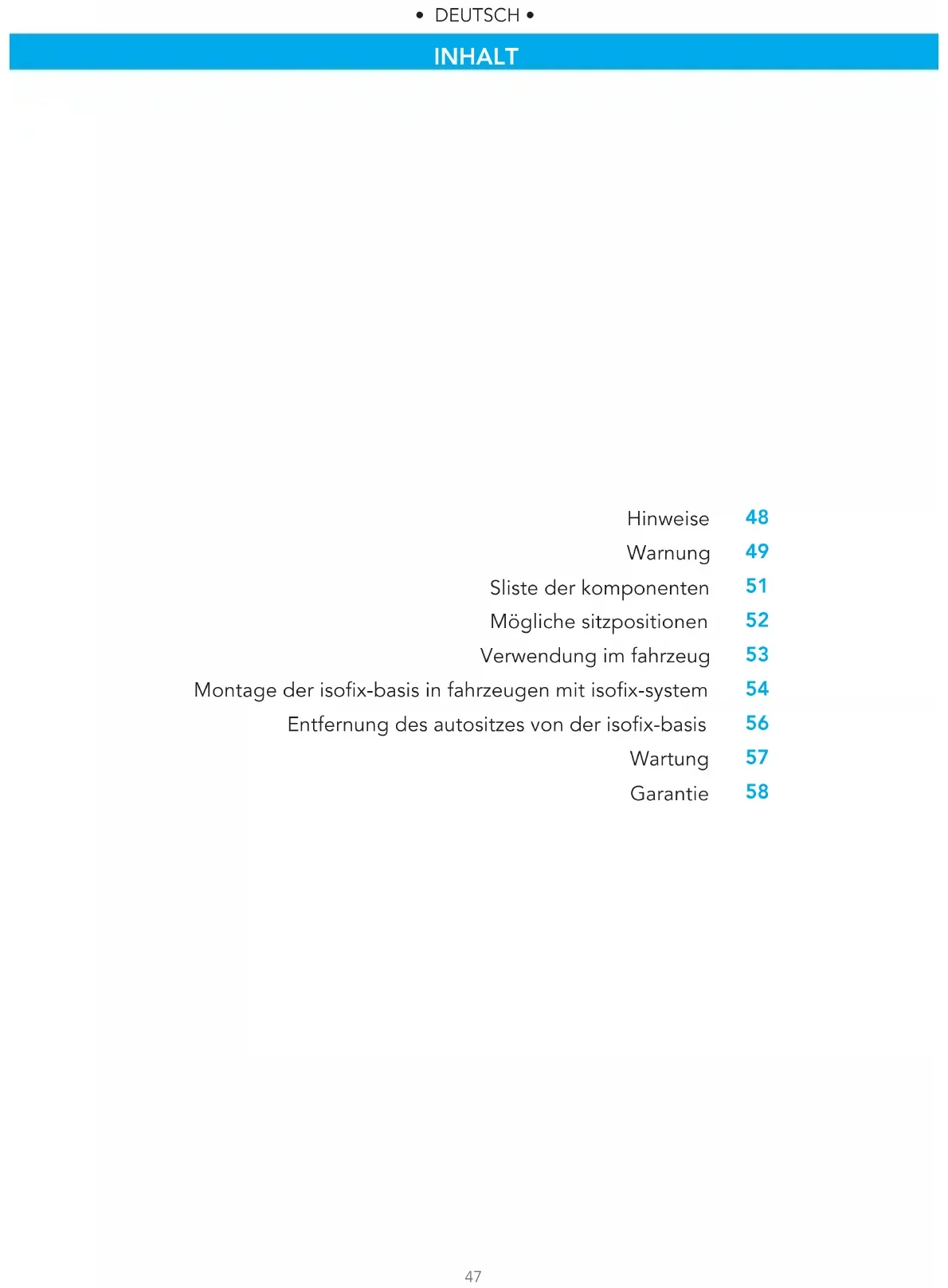

INHALT Hinweise Warnung Sliste der komponenten Mögliche sitzpositionen Verwendung im fahrzeug Montage der isox-basis in fahrzeugen mit isox-system Entfernung des autositzes von der isox-basis Wartung Garantie

58• DEUTSCH • • DEUTSCH •

• Dies ist eine ISOFIX Rückhalteeinrichtung für Kinder. Sie ist gemäß der europäischen Prüfnorm ECE R44/04 für den allgemeinen Gebrauch in Fahrzeugen mit ISOFIX-Verankerungssystemen zugelassen.

• Für die Verwendung eines ISOFIX SEMIUNIVERSAL-Systems ist es unbedingt erforderlich, vor der Installation des Kinderautositzes das Betriebshandbuch des Fahrzeugs zu lesen. Das Handbuch gibt die Plätze an, die mit der Größenklasse des Kindersitzes kompatibel sind. -Die ISOFIX-Gewichtsgruppe und die Altersgruppe, für die die Rückhalteeinrichtung verwendet werden kann, sind: GRUPPE 0+ (0-13 Kg), Klasse D.

• Das als “semi-universal” eingestufte System ist mit den Fahrzeugen kompatibel, die in der speziellen “Liste der zugelassenen Fahrzeuge” aufgeführt sind.

• Sollten Zweifel bestehen, kann der Hersteller der Rückhalteeinrichtung für Kinder oder der Fachhändler befragt werden. HINWEIS: Für den Einbau an Fahrzeugsitzen der Typen beziehen Sie sich bitte auf die Installationshandbücher für die Fahrzeugsitze 0+ “Type AY-i001”.

Gemäß der Prüfnorm ECE R 44/04 Gewicht des KindesGruppe Autositz-Modell Semi-universell universell 1 2 3 4 5 6 7 8DIVO (type AY-i001) + Y-BASE (type AY-i001 ISOFIX)DIVO (type AY-i001)• DEUTSCH •

WARNUNG WARNUNG: Die vorliegenden Hinweise vor der Verwendung aufmerksam lesen und das vorliegende Handbuch für zuk¸nftige Verwendung aufbewahren. Eine Nichtber¸cksichtigung dieser Hinweise kann die Sicherheit des Kindes gefährden. Verwenden Sie NIEMALS den Beifahrersitz, wenn er mit einem Frontairbag ausgestattet ist. Dies ist SEHR GEFÄHRLICH.

• Die “base isox Y-BASE– type AY-i001 ISOFIX” ist gemäß der europäischen ECE-Norm R44/04 bezüglich der Sicherheit von Autokindersitzen zugelassen und darf nur in Verbindung mit dem Autokindersitz der Gruppe 0+ (DIVO type AY-i001) verwendet werden. Das Modell des Kindersitzes ist auf der Etikette, die sich auf dem Produkt bendet, angegeben.

• Diese Zulassung verfällt, wenn Sie Änderungen oder Abwandlungen an der Basis oder dem Kindersitz vornehmen. Änderungen dürfen nur durch den Hersteller erfolgen. Vergewissern Sie sich, dass Ihr Fahrzeug in der beiliegenden Liste der Zugelassenen Fahrzeuge aufgeführt wird.

• Lesen Sie die vollständige Betriebsanleitung durch und stellen Sie sicher, dass Sie die Installation und die Nutzung des “base isox Y-BASE– type AY-i001 ISOFIX” richtig verstanden haben.

• Der Autositz darf ausschließlich entgegen der Fahrtrichtung montiert werden.

• Verwenden Sie niemals die Haltevorrichtung, ohne sie, wie in dieser Anleitung beschrieben, zuvor am Fahrzeug einrasten zu lassen.

• Halten Sie sich für die Montage und eine korrekte Verwendung des Autositzes exakt an das Handbuch, das Sie zusammen mit dem Autositz erhalten haben.

• Legen Sie keine Gegenstände wie Handtücher oder Kissen unter den “base isox Y-BASE– type AY-i001 ISOFIX”. Dies könnte das• DEUTSCH • • DEUTSCH •

WARNUNG Funktionieren der Basis bei einem Unfall beeinträchtigen. Kaufen Sie keine gebrauchte Basis.

• Ersetzen Sie den “base isox Y-BASE– type AY-i001 ISOFIX” nach einem Unfall immer.

• Es könnten unsichtbare Schäden vorliegen.

• Sichern Sie den “base isox Y-BASE– type AY-i001 ISOFIX” immer an den ISOFIXPunkten des Fahrzeugs. Alle Insassen im Fahrzeug müssen gemäß den geltenden Vorschriften ordnungsgemäß gesichert sein.

• Verwahren Sie keine Gegenstände im Fußraum direkt vor dem “base isox Y-BASE– type AY-i001 ISOFIX”.

• Nehmen Sie keine ungenehmigten Änderungen und Abwandlungen am “base isox Y-BASE– type AY-i001 ISOFIX” vor.

• Lassen Sie Kinder nicht mit dem “base isox X-BASE– type FB 308” spielen oder Einstellungen an diesem tätigen.

• Lassen Sie Kinder nicht allein im Fahrzeug.

• Das Kind niemals und aus keinem Grund unbeaufsichtigt im Kinderautositz lassen

• Stellen Sie den “base isox Y-BASE– type AY-i001 ISOFIX” nicht auf einem Tisch oder Schreibtisch ab, sondern immer auf dem Boden.

• Der “base isox Y-BASE– type AY-i001 ISOFIX” darf nicht in der Fahrzeugtür oder in einem Klappsitz eingeklemmt werden.

• Alle Klappsitze im Fahrzeug müssen sicher eingerastet sein.

• Bringen Sie den “base isox Y-BASE– type AY-i001 ISOFIX” nicht seitlich oder rückwärtig zu einem Fahrzeugsitz an.

• Lagern Sie den “base isox Y-BASE– type AY-i001 ISOFIX” stets an einem sicheren, trockenen Ort, wenn er nicht verwendet wird.• DEUTSCH •

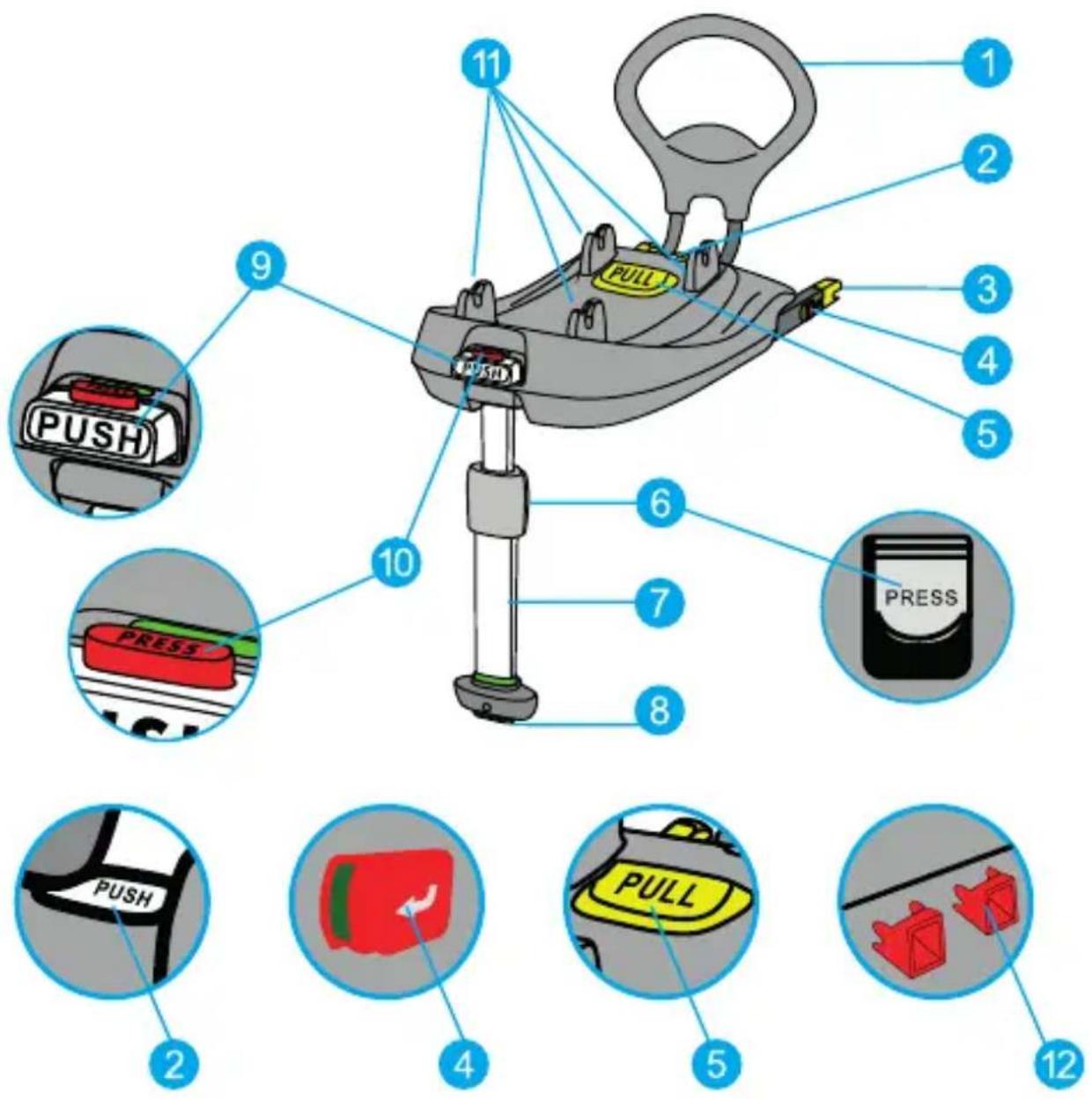

1. Anti-Rückprall-Vorrichtung

2. Entriegelungsknopf des anti-Rückprall-

3. Verbindungsstücke ISOFIX

4. ISOFIX-Entriegelungsknöpfe

6. Einstellknopf für den Stützfuß

11. Verriegelungsbügel des Autositzes

12. Plastikführungen für ISOFIX-

• Vor der Installation sicherstellen, dass das Auto über die speziellen Isox Befestigungssysteme zwischen der Rückenlehne und der Sitzäche des Fahrzeugsitzes verfügt.

• Die “base isox Y-BASE– type AY-i001 ISOFIX” hat eine “semi-universale” Zulassung und ist daher nicht mit allen Fahrzeugmodellen kompatibel, sondern nur mit den im beiliegenden Heft “Liste der zugelassenen Fahrzeuge” aufgeführten. Bei Fragen zur Eignung dieser “base isox Y-BASE– type AY-i001 ISOFIX” konsultieren Sie bitte vor dem Kauf die Liste der zugelassenen Fahrzeugtypen und installieren Sie die Basis, um zu sehen, ob Verarbeitung, Modell und Jahr Ihres Fahrzeugs sich eignen. Bitte konsultieren Sie die Fahrzeugbetriebsanleitung zur Lokalisierung der ISOFIX-Punkte. Bringen Sie die “base isox Y-BASE– type AY-i001 ISOFIX” niemals auf einem Beifahrersitz mit Frontairbag an. Dies ist gefährlich.

DEN AUTOSITZ KEINESFALLS AUF EINEM MIT

AIRBAG AUSGESTATTETEN BEIFAHRERSITZ VERWENDEN. Beim Aufgehen kann der Airbag den Autositz treffen und dem Kind schwere Verletzungen zufügen oder es sogar töten. Beachten Sie die Anweisungen für die Verwendung von Autositzen für Kinder im Bedienungshandbuch Ihres Fahrzeugs. GEFAHR!

VERWENDUNG IM FAHRZEUG• DEUTSCH •

WARNUNG Für die Sicherheit des Kindes

• Lassen Sie das Kind im Autositz nicht unbeaufsichtigt.

• Legen Sie keine Gegenstände in die Mulde vor dem ISOFIX-Adapter. Für die Sicherheit der Autoinsassen Bei einer starken Bremsung oder einem Unfall können nicht angeschnallte Personen oder nicht befestigte oder unsicher positionierte Gegenstände den anderen Insassen des Fahrzeugs Verletzungen zufügen. Stellen Sie stets sicher, dass:

• die Rückenlehnen der Sitze blockiert sind (z.B. durch Einrasten der zurückschiebbaren Rücksitze);

• alle schweren oder spitzen Gegenstände im Innenraum (z.B. auf der Hutablage) sicher positioniert sind;

• alle Insassen im Auto angeschnallt sind;

• der Autositz immer sicher auf dem Sitz eingehakt ist, auch wenn er nicht in Gebrauch ist.

VERWENDUNG IM FAHRZEUG• DEUTSCH • • DEUTSCH •

MONTAGE DER ISOFIX-BASIS IN FAHRZEUGEN MIT ISOFIX-SYSTEM Vergewissern Sie sich, dass Ihr Fahrzeug über ISOFIX-Befestigungspunkte verfügt und in der beiliegenden Liste der Zugelassenen Fahrzeuge aufgeführt wird. Machen Sie den Standort der ISOFIX-Punkte ausndig. Bei Problemen konsultieren Sie das Bedienerhandbuch des Fahrzeugs. Die Punkte benden sich üblicherweise zwischen Sitzbank und Rückenlehne. ABBILDUNG 1 Schritt 1. Heben Sie die Anti-Rückprall-Vorrichtung in vertikaler Position an, bis Sie ein charakteristisches „KLICK“ hören, welches anzeigt, dass die Positionierung korrekt erfolgt ist. Schritt 2. Biegen Sie den „Stützfuß“ so weit wie möglich nach unten. Schritt 3. Führen Sie die beiden roten Plastikführungen für ISOFIXVerbindungsstücke ein und lassen Sie sie in den ISOFIX-Verankerungspunkten des Fahrzeugs einrasten. Die Plastikführungen helfen Ihnen, die ISOFIXVerankerungspunkte des Fahrzeugs zu nden und erleichtern so die Montage. Außerdem schützen Sie die Sitze des Fahrzeugs. ABBILDUNG 2 Schritt 4-5. Ziehen Sie den Gelb Knopf auf der Isox-Basis nach oben, um die Verbindungsstücke so weit wie möglich nach außen zu strecken. ABBILDUNG 3 Schritt 6. Positionieren Sie die Isox-Basis auf dem Sitz des Fahrzeugs und stellen Sie dabei sicher, dass sich die Isox- Verbindungsstücke genau auf der gleichen Montiert auf Sitzen mit Isofix-Ve-rankerungspunkten (zwischen der Sitzfläche des Sitzes und der Rückenlehne positioniert) und mit ausreichend Platz für den Stützfuß. Isofix-Kennzeichen Frontairbag Seitenairbag

MONTAGE DER ISOFIX-BASIS IN FAHRZEUGEN MIT ISOFIX-SYSTEM MONTAGE DER ISOFIX-BASIS IN FAHRZEUGEN MIT ISOFIX-SYSTEM Höhe benden wie die zuvor befestigten Führungen. Führen Sie die beiden ISOFIX-Verbindungsstücke in die vorgesehenen roten Führungen und drücken Sie, um die beiden Verbindungen in den ISOFIXHaken des Fahrzeugs einrasten zu lassen. Ein Klick zeigt an, dass das Einrasten korrekt erfolgt ist. Stellen Sie sicher, dass die Anzeigen auf beiden Seiten auf grün stehen. ABBILDUNG 4 Schritt 7. Drücken Sie die Basis gegen die Rückenlehne des Beifahrersitzes, so dass die Anti-Rückprallstange perfekt an der Rückenlehne haftet. ABBILDUNG 5 Schritt 8-9. Drücken Sie den roten Knopf zur Einstellung des Stützfußes und drücken Sie ihn hinunter, so dass er den Boden des Fahrzeugs berührt. Die Kontrollvorrichtung an der Basis des Stützfußes muss von rot auf grün umspringen, dies zeigt die korrekte Auage des Fußes an. Stellen Sie sicher, dass der Stützfuß korrekt positioniert und eingestellt ist. Achten Sie darauf, dass der Stützfuß nicht die Basis von der Oberäche des Fahrzeugsitzes abhebt. Platzieren Sie den Stützfuß nicht auf einem Ablagefach auf dem Boden. Der vordere Stützfuß MUSS vollständigen und festen Kontakt mit dem Fahrzeugboden haben. ABBILDUNG 6 Schritt 10-11. Positionieren Sie den Autositz entgegen der Fahrtrichtung auf der ISOFIX-Basis. Den roten Druckknopf „PRESS“ drücken. Ein Klick melden das erfolgte Einrasten. Stellen Sie sicher, dass die Anzeige auf grün gewechselt hat “LOCK”. WICHTIG: Heben Sie den Autositz nach dem Einrasten in der Basis an, um sicherzustellen, dass das Einrasten korrekt erfolgt ist. ABBILDUNG 7 Schritt 12. Stellen Sie den Tragegriff zum Transport des Autositzes gegen die Rückenlehne des Fahrzeugs. Beziehen Sie sich auf das Handbuch des Autositzes, um den Tragegriff zu verstellen.• DEUTSCH • • DEUTSCH •

ABBILDUNG 8 Nun ist es möglich, das Kind in den Autositz zu setzen. Beziehen Sie sich für die korrekte Verwendung auf das Handbuch des Autositzes.

ENTFERNUNG DES AUTOSITZES

ABBILDUNG 9 Um den Auto-Kindersitz vom Unterbau Isox abzunehmen, den Tragegriff in vertikale Position bringen und auf die Einbauanleitung des Auto-Kindersitzes Bezug nehmen. Den roten Druckknopf „PRESS“ drücken und gedrückt halten, während der graue Druckknopf nach innen zum Unterbau hin gedrückt wird, bei erfolgter Entriegelung den Auto-Kindersitz anheben und vom Unterbau abnehmen. Schritt 1-2. HINWEIS! Bei täglichem Gebrauch kann der Unterbau ISOFIX im Auto montiert bleiben und einfach nur der Kindersitz abgenommen werden.

ENTFERNUNG DER ISOFIX-BASIS

ABBILDUNG 10 Schritt 3. Ziehen Sie an der Plastikverkleidung der Isox- Verbindungsstücke bis die entsprechenden Anzeigen auf rot springen. Nun ist die Isox-Basis nicht mehr in den Isox- Verankerungspunkten des Fahrzeugs eingehakt. ABBILDUNG 11 Schritt 4. Entfernen Sie die Isox-Basis vom Sitz. Schritt 5-6. Drücken Sie den Knopf und heben Sie den Stützfuß an, um ihn zurückzuziehen. Schritt 7. Stellen Sie den Stützfuß ein, wie auf der Abbildung dargestellt. ABBILDUNG 12 Schritt 8. Die Verbinder ISOFIX nach innen zum Unterbau drücken. Schritt 9-10. Den Druckknopf drücken und den Rebound-Bügel lösen. Den Rebound-Bügel wieder auf den Unterbau legen.

ENTFERNUNG DER ISOFIX-BASIS• DEUTSCH •

ENTFERNUNG DER ISOFIX-BASIS WARTUNG

Die Plastikteile können mit Seifenwasser gewaschen werden. KEINE aggressiven Waschmittel (wie z.B. Lösungsmittel) verwenden. GEFAHR! Während eines Unfalls kommt es zu starken Belastungen. In diesem Fall ist es strengstens verboten, das Kind auf dem Schoß zu halten, auch wenn es mit dem Sicherheitsgurt des Fahrzeugs angeschnallt ist. Setzen Sie das Kind bei jeder Fahrt in den Autositz! Der Autositz darf ausschließlich entgegen der Fahrtrichtung montiert werden. GEFAHR! Das Aufgehen des Airbags gegen den Autositz kann dem Kind schwere Verletzungen zufügen oder es sogar töten. Verwenden Sie den Autositz NIEMALS auf Sitzen mit aktivem Frontairbag. Beachten Sie die Anweisungen für die Verwendung des Autositzes auf Sitzen mit Seitenairbag.• ESPAÑOL •• DEUTSCH •

Der unten angegebene Wortlaut tritt am

01.01.2005 in Kraft und ersetzt in jeder Weise

und vollständig alle vorhergehenden Garant ie- Mitteilungen der Foppa Pedretti S.p.A.

VERTRAGSMÄSSIGE GARANTIE

Foppa Pedretti S.p.A. mit Sitz in Grumello del Monte (Italien) Via Volta 11, gewährleistet dem Verbraucher direkt, dass dieser fabrikneue Artikel keine Materialmängel in der Entwicklung und Herstellung aufweist und mit den vom Hersteller angegebenen Eigenschaften übereinstimmt. Die vorliegende Garantie ist in allen Mitgliedstaaten der Europäischen Gemeinschaft gültig und schließt die gemäß den zwingenden Gesetzesnormen gültigen Verbraucherrechte weder aus noch werden diese dadurch eingeschränkt. Um die vorliegende Garantie in Anspruch nehmen zu können, muss der Verbraucher den fehlerhaften Artikel an den Verkäufer zurücksenden und dabei einen Kaufbeleg vorlegen auf dem die Adresse des Verkäufers, das Kaufdatum mit Stempel und Unterschrift des Verkäufers zu erkennen ist, sowie die eigentliche Artikelbezeichnung, alternativ gilt auch der unveränderte Kassenbon auf dem die genannten Angaben klar zu erkennen sind. Die vertragsmäßige Garantie des Herstellers hat eine Gültigkeit von zwölf (12) Monaten ab Kaufdatum. Während dieser Zeit repariert oder ersetzt Foppa Pedretti S.p.A. das fehlerhafte Teil nach eigenem Ermessen. Die vertragsmäßige Garantie wird dem Endabnehmer des Produktes (Verbraucher) gewährleistet und schließt die gemäß den zwingenden Gesetzesnormen gültigen Verbraucherrechte weder aus noch werden diese dadurch eingeschränkt, gleiches gilt für Rechte, die der Verbraucher gegenüber dem Verkäufer des Produktes geltend machen kann.

AUSSCHLIESSUNGEN VON DER

VERTRAGSMÄSSIGEN GARANTIE. Die vertragsmäßige Garantie gilt nicht für Schäden am Produkt, die durch folgendes hervorgerufen werden: Nicht in den Gebrauchsanweisungen vorgesehener Gebrauch und Montage, Stöße und Stürze, Aussetzung extremer Raum- und Witterungsverhältnisse oder Feuchtigkeit oder plötzliche Veränderungen der Bedingungen, Korrosion, Oxidation, unerlaubte Veränderungen oder Reparaturen, Reparaturen mit unzulässigen Ersatzteilen, unsachgemäßer Gebrauch, schlechte oder fehlende Instandhaltung, unsachgemäße Instandhaltung oder nicht den Anweisungen entsprechend, unsachgemäße Montage, Unfälle, Auswirkungen von Lebensmitteln und Getränken, Auswirkungen von chemischen Produkten, höhere Gewalt. In jedem Fall übernimmt Foppa Pedretti S.p.A keine Verantwortung für Schäden an Personen oder Sachen, die nicht vom Produkt hervorgerufen werden, sondern durch Nachlässigkeit gegenüber den Vorschrif ten, Empfehlungen, Anweisungen, die im Handbuch enthaltenen sind oder alternativ in der „Anleitung zum Gebrauch und zur Montage“, welche jedem Produkt anliegen und für den Besitzer/Benutzer bestimmt sind. (beispielsweise im Fall des Kinderbettchens: “Lassen Sie das Kind nicht unbeaufsichtigt. Achten Sie darauf, dass keine Laken oder Decken den Kopf des Kindes bedecken…”). Foppa Pedretti S.p.A. übernimmt keine Verantwortung für Schäden an Personen oder Sachen, wenn die Beschädigung der Produkte durch eine Abnutzung der verschleißenden Produktbestandteile hervorgerufen wird. Als Verschleißteile gelten alle Bestandteile aus Plastik.• ESPAÑOL •

Die Y-BASE kann auf den Sitzen von PKWs installiert werden, die auf dieser Fahrzeug-Typenliste enthalten sind. Die Fahrzeug-Typenliste wird laufend ergänzt, um Änderungen an den Fahrzeugen und neue Automodelle zu berücksichtigen. Das jeweils aktuelle Verzeichnis ist auf unserer Webseite konsultierbar: www. foppapedretti.it Fur den semi-universalen Gebrauch zugelassen nach ECE R44-04 fur den Einsatz in den in der Liste der zugelassenen Fahrzeuge aufgefuhrten Fahrzeuge. INFORMATION

• Platzieren Sie den Stützfuß nicht auf einem Ablagefach auf dem Boden. Der vordere Stützfuß MUSS vollständigen und festen Kontakt mit dem Fahrzeugboden haben.

• Informieren Sie sich beim Fahrzeughersteller, wo der Zugriff auf die ISOFIX-Punkte erfolgt.

• Die Position des Fahrzeugsitzes im Fahrzeug ist wichtig, um das Kinderrückhaltesystem korrekt an die ISOFIX-Punkte anzubringen.

• Der Fahrzeugsitz (Mittelreihe) muss nach vorn ausgefahren werden.

• Der Fahrzeugsitz muss so eingestellt sein, dass sich der Basis-Vorderstützfuß nicht auf dem Bodenablagefach abstützt.

• Der Fahrzeugsitz muss vollständig in die rückwärtigste Position gebracht werden.

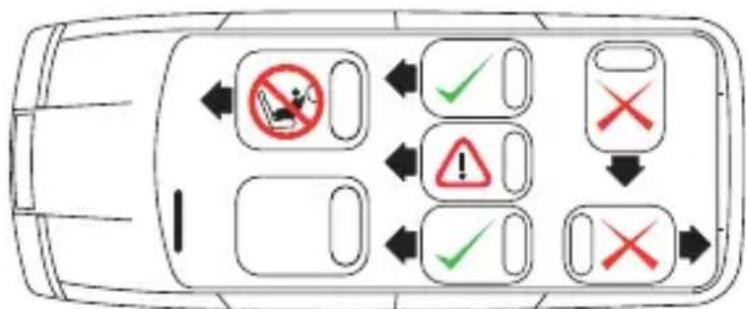

NICHT AUF BEIFAHRERSITZEN MIT

FRONT-AIRBAG VERWENDEN CHECK ACHTUNG: Überprüfen Sie vor dem Kauf in der Bedienungs- und Wartungsanleitung Ihres Fahrzeugs, ob die ISOFIX-Befestigung vorhanden ist, da es sich dabei um eine Option handeln könnte.• ESPAÑOL •
