Tipo de produto	Base Isofix para cadeira auto
Marca	Foppapedretti
Modelo	YBase (tipo AY-i001 ISOFIX)
Homologação	ECE R44/04, Semi-Universal
Grupo de peso	Grupo 0+ (0 - 13 kg)
Classe ISOFIX	D
Tipo de fixação	ISOFIX + perna de força anti-rebote
Componentes incluídos	Base, conectores ISOFIX, guias de plástico, barra anti-rebote, perna de força
Indicadores de segurança	Verdes (conectores ISOFIX, perna de força, travamento da cadeira)
Dimensões aproximadas	40 x 30 x 20 cm
Peso aproximado	4,5 kg
Alimentação	Nenhuma (mecânica)
Sentido de instalação	Apenas voltado para trás (de costas para a estrada)
Manutenção e limpeza	Água e sabão neutro; não usar solventes ou detergentes agressivos
Garantia	12 meses (garantia convencional do fabricante)
Peças sobresselentes	Disponíveis junto ao fabricante ou revendedor autorizado
Compatibilidade com veículo	Semi-Universal: verificar a lista de veículos compatíveis fornecida
Reparabilidade	Reparação apenas pelo fabricante; substituir após um acidente

Perguntas frequentes - YBase Foppapedretti

Qual é a homologação da base YBase?

A base YBase é homologada de acordo com a norma ECE R44/04, na categoria Semi-Universal para o grupo de peso 0+ (0-13 kg) e de classe ISOFIX D.

Como instalar a base ISOFIX YBase?

Coloque a barra anti-rebote na vertical até ouvir o clique, desdobre a perna de força, insira os guias ISOFIX vermelhos nos pontos de ancoragem do veículo, puxe os conectores para fora, encaixe os conectores nas ancoragens ISOFIX até o indicador verde, e então abaixe a perna de força ao chão até o indicador verde.

Posso usar esta base com qualquer cadeira auto?

Não, a base YBase foi especialmente concebida para ser usada exclusivamente com a cadeira auto DIVO (tipo AY-i001) do grupo 0+.

Como retirar a cadeira auto da base?

Incline a pega na posição vertical, mantenha pressionado o botão vermelho PRESS enquanto gira o botão cinza para dentro da base, depois incline e retire a cadeira auto.

O que fazer em caso de acidente?

Após um acidente, mesmo sem danos visíveis, deve substituir a base YBase. Ela pode ter sofrido deformações internas que comprometem a sua segurança.

Como limpar a base YBase?

Limpe as partes de plástico com um pano macio embebido em água e sabão neutro. Nunca use detergentes agressivos, solventes ou produtos abrasivos.

Quais veículos são compatíveis com a base YBase?

A base é homologada Semi-Universal. Consulte a lista de veículos compatíveis fornecida com a base para verificar se o seu carro (marca, modelo, ano) está incluído.

Posso instalar a base num banco do passageiro com airbag frontal?

Não, absolutamente não. Nunca use a base YBase num banco equipado com airbag frontal ativo, pois o acionamento do airbag pode causar ferimentos graves ou mortais à criança.

Qual é a duração da garantia?

A garantia convencional do fabricante Foppa Pedretti S.p.A. é de 12 meses a contar da data de compra, mediante apresentação do recibo ou da fatura.

Posso deixar a base instalada no carro permanentemente?

Sim, para uso diário, pode deixar a base ISOFIX montada a bordo e retirar apenas a cadeira auto. Certifique-se de que a base permanece corretamente fixada e que os indicadores estão verdes.

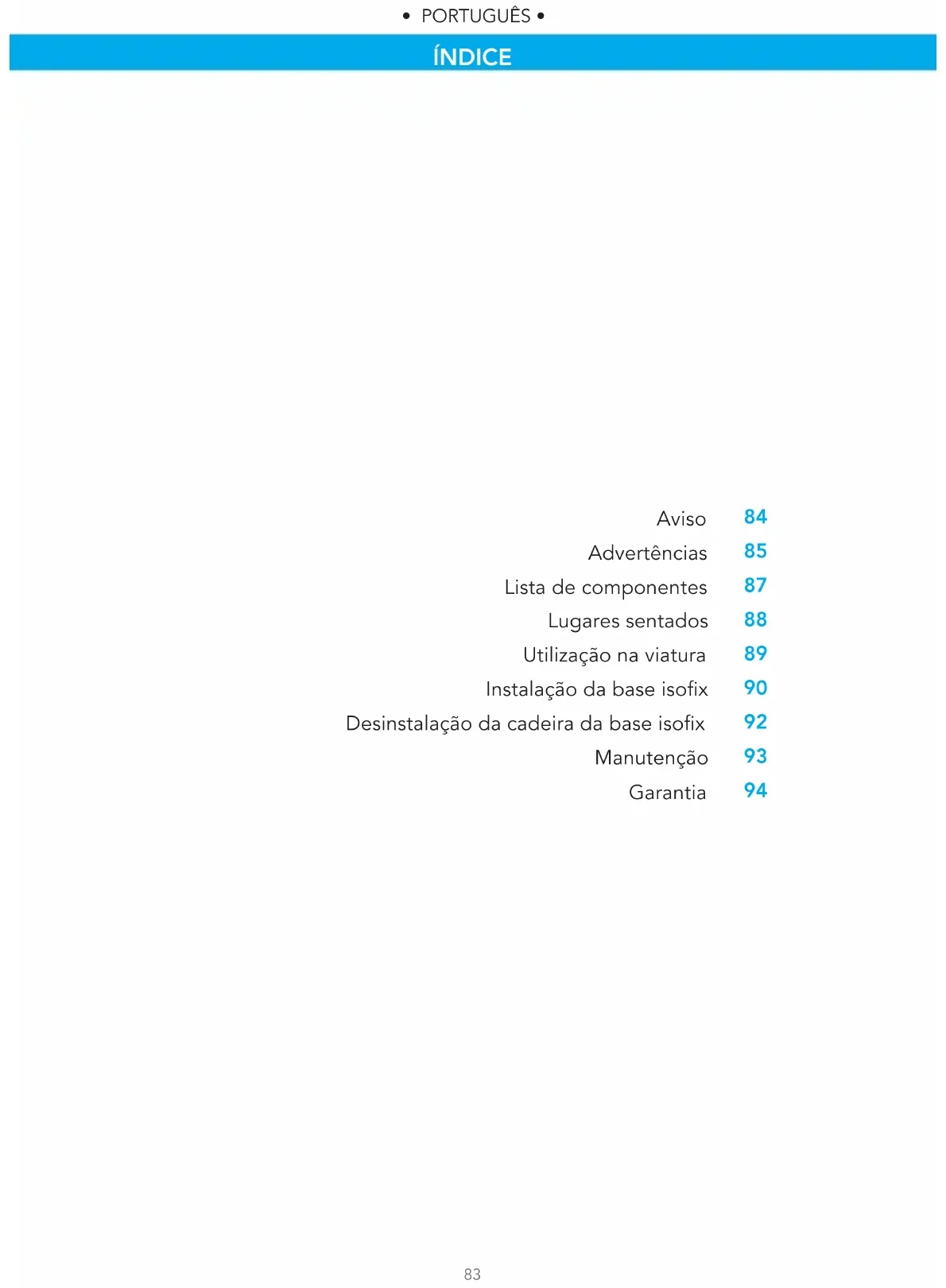

MANUAL DE UTILIZADOR YBase Foppapedretti

GARANTÍA CONVENCIONAL

GARANTÍA CONVENCIONAL

Utilização na viatura 89

Instalação da base isofix 90

Desinstalação da cadeira da base isofix 92

Manutenção 93

Garantia 94

AVISO

1. Aviso

• Trata-se de um dispositivo ISOFIX para a retenção do bebé. Está aprovado pelo Regulamento ECE R44/04 para utilização geral em veículos dotados de sistemas de fixação ISOFIX.
• Para a utilização do sistema ISOFIX SEMI-UNIVERSAL é absolutamente necessário ler o manual do automóvel antes da instalação da cadeira. O manual indicará os lugares compatíveis com a classe de medidas da cadeira auto.
• O grupo da série e a classe de dimensões ISOFIX em que o dispositivo é utilizável são: GRUPPO 0+ (0-13kg), classe D.
• É um dispositivo classificado como "Semi-Universal", compatível com os veículos indicados na "Lista de veículos".
• Em caso de dúvida, contacte o fabricante do dispositivo de retenção ou o revendedor.

Modelo de assento de carro	Em conformidade com o regulamento ECE R 44/04
		Peso do bebêGrupo
DIVO (type AY-i001) + Y-BASE (type AY-i001 ISOFIX)	0+	0 - 13 kg	Semi-universal
DIVO (type AY-i001)		0 - 13 kg0+	Universal

Note: Para mais informações sobre a instalação das cadeiras-auto 0+, consulte o respectivo Manual de Instalação "Type AY-i001".

ADVERTÊNCIA

AVISO: Leia atentamente estas instruções antes de usar e guarde o presente manual para uso futuro. O descumprimento destas instruções pode comprometer a segurança da criança.

NUNCA utilize a Cadeira-Auto num assento de passageiro equipado com airbag frontal. É EXTREMAMENTE PERIGOSO.

• A “base isofix Y-BASE– type AY-i001 ISOFIX” é homologada segundo a norma ECE R44/04, norma Europeia relativa à segurança das cadeiras auto, e deve ser usada somente em conjunto com a cadeira auto do Grupo 0+ (DIVO type AY-i001). O modelo da cadeira está indicado na etiqueta do produto.
• Qualquer alteração introduzida à base ou ao sistema de transporte da criança invalidará a aprovação acima mencionada. Eventuais alterações só podem ser efectuadas pelo fabricante.
• Assegure-se que o seu automóvel consta da Lista de Veículos Automóveis Homologados, fornecida com esta Base.
• Leia o Manual de Instruções na íntegra e certifique-se que não subsiste qualquer dúvida quanto à instalação e utilização correcta da “base isofix Y-BASE– type AY-i001 ISOFIX”.
• A cadeira auto deve ser sempre instalada no sentido contrário ao sentido da marcha.
• Nunca utilizar o dispositivo de retenção sem engatá-lo primeiro na viatura conforme descrito nas presentes instruções.
• Para a instalação e uma utilização correta da cadeira auto é fundamental respeitar escrupulosamente o manual de utilização fornecido com a cadeira auto.
• Não coloque nada (toalha, almofada, etc.) por baixo da “base isofix Y-BASE– type AY-i001 ISOFIX” para não comprometer o seu funcionamento em caso de acidente.
• Nunca compre uma Base em segunda mão.
• Mai comprare una Base di seconda mano.

ADVERTÊNCIA

• Se sofrer um acidente, por menos grave que seja, substitua a "base isofix Y-BASE-type AY-i001 ISOFIX" na medida em que pode apresentar danos não detectados a olho nú.
• Fixe sempre a “base isofix Y-BASE– type AY-i001 ISOFIX” aos pontos ISOFIX dos veículos.Todos os ocupantes do veículo devem utilizar os sistemas de retenção previstos na legislação em vigor.
• Não coloque nenhum objecto à frente do pé de apoio da “base isofix Y-BASE– type AY-i001 ISOFIX”.
• Não introduza nenhuma alteração à “base isofix Y-BASE-type AY-i001 ISOFIX” sem autorização do fabricante.
• Não permita que as crianças brinquem ou ajustem a "base isofix Y-BASE-type AY-i001 ISOFIX".
• Nunca deixe as crianças sozinhas no veículo.
• Nunca deixe o bebé sem vigilância na Cadeira auto, por motivo algum.
• Não coloque a “base isofix Y-BASE– type AY-i001 ISOFIX” sobre uma mesa ou uma prateleira. Utilize sempre o chão.
• Assegure-se que a porta do veículo ou o banco rebatível não interfere com a “base isofix Y-BASE– type AY-i001 ISOFIX”.
• Assegure-se que todos os bancos rebatíveis do veículo estão devidamente trancados.
• Não instale a “base isofix Y-BASE– type AY-i001 ISOFIX” na parte lateral ou de frente para o banco traseiro do veículo.
• Quando a “base isofix Y-BASE– type AY-i001 ISOFIX” não está a ser utilizada, guarde-a num local seguro e seco.

1. Barra anti-salto
2. Botão de desbloqueio do barra anti salto
3. Conectores ISOFIX
4. botão de desbloqueio ISOFIX
5. Botão "PULL"

6. Botão de regulagem do pé de apoio

7. Pé de apoio

8. Base de suporte
9. Botão "PUSH"
10. Botão "PRESS"
11. Suportes de fixação do assento do carro
12. Guias em plástico para conectores ISOFIX

PERIGO!

AIRBAG

NÃO UTILIZAR A CADEIRA AUTO COLOCADA NUM ASSENTO DE PASSAGEIRO EQUIPADO COM AIRBAG.

A abertura do airbag contra a cadeira auto pode provocar lesões graves, inclusive letais, na criança. Consultar o manual de instruções do veículo

relativamente à utilização das cadeiras auto.

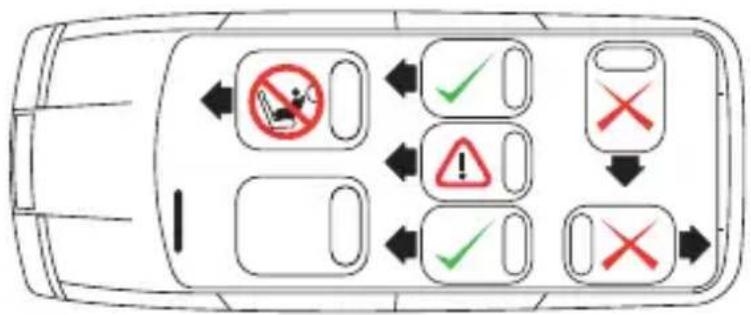

LUGARES SENTADOS

• Antes da montagem, certifique-se de que o automóvel está equipado com os respectivos pontos de ancoragem Isofix situados entre o encosto e o assento do banco.
• A "base isofix Y-BASE– type AY-i001 ISOFIX" está homologada conforme o tipo "Semi-Universal", pelo que não é compatível com todos os modelos de automóvel mas apenas com os especificados no folheto anexo "Lista de veículos automóveis".

Para obter informações sobre a compatibilidade da "base isofix Y-BASE-type AY-i001 ISOFIX", consulte a Lista de Veículos Automóveis Homologados antes de proceder à compra e à instalação. Assegure-se que a marca, o modelo e o ano do(s) automóvel são compatíveis.

Consulte o Manual do Veículo para localizar os pontos ISOFIX do automóvel.

Nunca utilize a "base isofix Y-BASE- type AY-i001 ISOFIX" num assento de passageiro equipado com airbag frontal. É extremamente perigoso.

UTILIZAÇÃO NA VIATURA

Para a segurança do filho

• Nunca deixe o bebé sem vigilância na cadeira auto, por motivo algum.
• Nunca deixe objetos no compartimento de passageiros na frente do adaptador ISOFIX

Para a segurança do passageiros

Em caso de acidente ou travagem brusca objectos ou bagagens que não tenham sido fixados em maneira segura poderão ferir os passageiros.

Assegurar-se que:

• os assentos reclináveis estejam bloqueados em posição vertical;
• todos objectos, no interior do veículo (em particular na prateleira de trás) sido fixados em maneira segura.;
• todos os passageiros do automóvel utilizam o cinto de segurança;
• a cadeira para automóvel deve estar fixada ao banco, mesmo se não estiver a ser utilizada.

INSTALAÇÃO DA BASE ISOFIX

		Instalado em assentos dotados de pontos de fixação Isofix (posicionados entre o banco do assento e o encosto) e com espaço suficiente para a base de suporte.	SIM
		Marca Isofix	verde
ISOFIX CLASSE D		Airbag frontal Airbag lateral	NÃO SIM

Assegure-se que o seu veículo possui pontos de ancoragem e consta da Lista de Veículos Automóveis Homologados, fornecida com a Base ISOFIT B004. Localize os pontos ISOFIX. Em caso de dúvida, consulte o Manual do Veículo. Normalmente, os pontos ISOFIX encontram-se entre a base e o encosto do banco.

FIGURA 1

Passo 1. Levantar a "barra anti-salto" na posição vertical até que um "CLIQUE" característico assinale o seu posicionamento correto.

Passo 2. Dobrar para baixo a "base de suporte" até ao fim de curso.

Passo 3. Inserir as duas guias em plástico vermelho para conectores ISOFIX e engatá-las nos pontos ISOFIX do veículo. As guias em plástico ajudam a identificar os pontos ISOFIX do veículo facilitando a instalação. Servem também para proteger os assentos do veículo.

FIGURA 2

Passo 4-5. Puxar para cima o botão amarelo, colocado na base Isofix, para esticar os conectores o mais possível na direção do exterior.

FIGURA 3

Passo 6. Posicionar a base Isofix no assento do automóvel, certificando-se que os corretores Isofix estão perfeitamente alinhados com as guias acabadas de fixar. Inserir os dois conectores ISOFIX nas guias de cor vermelha previstas para o

OFIX

efeito, empurrar para engatar os dois conectores aos ganchos ISOFIX do veículo. Um clique indicará um engate correto. Verificar se os indicadores estão na cor verde de ambos os lados.

FIGURA 4

Passo 7. Empurrar na base, contra o encosto do assento do automóvel de forma a que a barra anti-salto fique perfeitamente encostada ao encosto.

FIGURA 5

Passo 8-9. Premir o botão vermelho de regulação da base de suporte e baixá-lo de modo a tocar corretamente no piso do veículo. O dispositivo de controlo colocado no fundo da base de suporte deve passar de vermelho para verde. Isto indicará que a base de suporte está corretamente apoiada. Verificar se a base de suporte está posicionada e regulada corretamente.

Verde Assegure-se que o pé de apoio não levanta a base do banco do veículo. Não coloque o pé de apoio frontal sobre a tampa de nenhum compartimento de armazenamento de objectos situado no chão do veículo. O pé de apoio frontal DEVE estar firme e em perfeito contacto com o chão do veículo.

FIGURA 6

Passo 10-11. Posicionar a cadeira auto, orientada no sentido contrário ao da marcha, na base ISOFIX.

Premir o botão vermelho "PRESS". Um clique indicarão o engate o. Verifique se o indicador mudou para verde "LOCK".

IMPORTANTE: Depois de a cadeira estar engatada na base, levantar a cadeira auto para verificar o engate correto.

FIGURA 7

Passo 12. Regular a pega para o transporte da cadeira auto contra o encosto do assento do automóvel. Consultar o manual da cadeira auto para reclinar a pega.

FIGURA 8

Neste momento é possível colocar a criança na cadeira auto. Consultar o manual de utilização da cadeira auto para uma utilização correta.

REMOVER A BASE ISOFIX

DESINSTALAÇÃO DA CADEIRA DA BASE ISOFIX

FIGURA 9

Para remover a cadeira auto da base Isofix, reclinar a pega para o transporte na posição vertical, consultar o manual da cadeira auto.

Premir o botão vermelho "PRESS" e, mantendo-o premido, empurrar o cinzento para dentro da base. Depois de desengatada, levantar a para auto e removê-la da base. Passo 1-2.

SUGESTÃO! Em caso de utilização diária é possível deixar a base ISOFIX montada a bordo da viatura, removendo simplesmente a cadeira.

REMOVER A BASE ISOFIX

FIGURA 10

Passo 3. Puxar o revestimento em plástico dos conectores Isofix até que os respetivos indicadores fiquem no vermelho. Neste momento a base Isofix já não está engatada nos pontos de fixação Isofix presentes na viatura.

FIGURA 11

Passo 4. Remover a base Isofix do assento.

Passo 5-6. Premir o botão e levantar a base de suporte para retraí-la.

Passo 7. Dobrar a base de suporte retraída como se mostra na figura.

FIGURA 12

Passo 8. Premir os conectores ISOFIX para dentro da base.

Passo 9-10. Premir o botão e desengatar a barra anti-ricochete. Colocar a barra anti-ricochete na base.

AIRBAG

PERIGO! Durante um acidente verificam-se fortes tensões. Neste caso é absolutamente proibido ter a criança no colo mesmo protegendo-a com o cinto de segurança do automóvel.

Colocar sempre a criança na cadeira auto antes de qualquer viagem!

A cadeira auto deve ser sempre instalada no sentido contrário ao sentido da marcha..

Perigo! LA abertura do airbag contra a cadeira auto pode provocar lesões graves, inclusive letais, na criança.

NÃO utilizar a cadeira auto em assentos com airbag frontal ativo!

Observar as instruções contidas no manual de utilização relativamente à utilização da cadeira auto nos assentos dotados de airbag lateral.

Para a limpeza das partes em plástico ou em metal pintado utilize apenas um pano húmido. Nunca utilize detergentes abrasivos ou solventes.

GARANTIA CONVENCIONAL

O conteúdo abaixo indicado entra em vigor a partir de 1º de janeiro de 2005 substitui completamente qualquer título e mensagem anterior referente à garantia prestada pela empresa Foppa Pedretti S.p.A.

GARANTIA CONVENCIONAL

Foppa Pedretti S.p.A. com sede em Grumello del Monte (Itália), Via Volta 11, garante diretamente ao consumidor que este produto, novo de fábrica, sem defeitos nos materiais, no projeto e na fabricação, está em conformidade com as características declaradas.

A presente garantia convencional, válida em todos os países membros da União Europeia, não exclui e não limita os direitos do Consumidor nos termos imperativos da lei em relação ao vendedor do Produto. Para usufruir a presente garantia convencional, o Consumidor deve levar o produto defeituoso ao Vendedor e apresentar-lhe a prova de aquisição do produto, onde haja, de modo legível, o endereço do Vendedor com a data da compra do produto, carimbo e assinatura do Vendedor, além da indicação do próprio produto ou, como alternativa, o recibo fiscal, não modificado, e que apresente de modo claro as mesmas informações mencionadas anteriormente.

A garantia convencional tem validade por doze (12) meses a partir da data de aquisição do produto. Durante este período, a empresa Foppa Pedretti S.p.A. conserta ou substitui o produto defeituoso, segundo sua descrição. A garantia convencional concedida ao comprador final do produto (consumidor) e não exclui e nem limita os direitos imperativos do próprio consumidor como previstos pela lei e ou direitos que o consumidor pode ter contra o Vendedor/Revendedor do produto.

EXCLUSÕES DA GARANTIA CONVENCIONAL.

A garantia convencional exclui os danos decorrentes pelas seguintes causas: uso não em conformidade com as disposições contidas no folheto de instruções para o uso e montagem, quedas e impactos, exposição do produto à humildade ou condições térmicas, ambientes extremos ou mudanças repentinas destas condições, corrosão, oxidação, modificações ou consertos não autorizados do produto, consertos efetuados com o uso de peças de reposição não autorizadas, uso impróprio, manutenção não efetuada ou efetuada de modo incorreto, manutenção imprópria em relação ao que foi indicado no folheto de instruções para o uso e a montagem, montagem não correta, acidentes, ações de alimentos ou bebidas, ações de produtos químicos e causas de força maior.

De qualquer modo, a empresa Foppa Pedretti S.p.A. declina qualquer tipo de responsabilidade por danos causados às pessoas ou aos objetos, diferentes do produto, quando estes danos forem causados pela negligência das disposições/advertências contidas no manual, ou, como alternativa, no “Folheto de instruções para o uso e montagem” que acompanha todos os produtos destinados ao proprietário/utilizador (como exemplo meramente exemplificativo, no caso do produto “Caminha”: “Supervisione a criança constantemente. Controle para que os lençóis e as cobertas não cubram a cabeça da criança...”).

A empresa Foppa Pedretti S.p.A. exime-se também de todos os tipos de responsabilidade por danos às pessoas ou objetos quando a rutura de seus produtos for causada pelo deterioramento dos produtos sujeito aos desgastes. São considerados componentes do produto sujeitos a desgaste os componentes em material plástico.

УКАЗАТЕЛЬ

Уведомление 96

Предупреждение 97

Y-BASE pode ser utilizada exclusivamente nos bancos de automóveis incluídos nesta lista. No entanto, a lista está sujeita a uma contínua actualização, com alterações e inclusões de modelos de automóveis. A lista atualizada está disponível em nosso site: www.foppapedretti.it

Aprovado em conformidade com o Regulamento ECE R44-04, para ser utilizado nos veiculos que constam da Lista de Veiculos Automoveis Homologados.

INFORMAÇÕES

- Não coloque o pé de apoio frontal sobre a tampa de nenhum compartimento de armazenamento de objectos situado no chão do veículo. O pé de apoio frontal deve estar firme e em perfeito contacto com o chassis do veículo.

- Informe-se junto do Fabricante do veículo sobre o acesso aos pontos ISOFIX.

- Dada a posição do banco, assegure-se que o sistema de retenção é correctamente fixado aos pontos ISOFIX.

- O banco do veículo (linha média) deve ser

regulado para a frente.

• Regule o banco do veículo para que o pé de apoio frontal não fique sobre o compartimento de armazenamento de objectos situado no chão do veículo.
• O banco do veículo deve ser regulado para a posição mais recuada.

NÃO UTILIZAR NUM ASSENTO DE PASSAGEIRO EQUIPADO COM AIRBAG FRONTAL

CHECK

AVISO: Antes de comprar, verifique o manual de uso e manutenção do seu carro se ele tem Isofix gancho, pois poderia ser um acessório opcional.
