Type de produit	Système de vidéoconférence
Marque	AVer
Modèle	CAM550
Zoom optique	12x
Résolution maximale (USB 3.1)	4K à 30 ips
Résolution maximale (HDMI)	1080p à 60 ips
Interfaces	HDMI Out, USB 3.1 Type-B, RS232, Ethernet (PoE), DC 12V
Alimentation	12V CC (adaptateur inclus) ou PoE (IEEE 802.3AT/802.3AF)
Détection et suivi IA	Objectif IA dédié pour détection des participants et suivi automatique
Cadrage intelligent (SmartFrame)	Oui, avec modes manuel, automatique et préréglé
Commande gestuelle	Oui, distance effective jusqu'à 5 mètres
Fonction PIP (incrustation)	Oui, en sortie HDMI
Streaming réseau	RTSP, RTMP, accès via page Web IP
Contrôle à distance	Télécommande IR, PTZApp 2, interface Web
Montage	Mural (kit inclus) ou sur trépied
Température de fonctionnement	0 °C à 40 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Appareil numérique de classe A conforme à la norme NMB-003 du Canada
Pièces détachées et réparabilité	Contacter le support AVer pour les pièces détachées et les réparations

FOIRE AUX QUESTIONS - CAM550 AVer

Comment installer la caméra CAM550 au mur ?

Utilisez le gabarit de perçage fourni, fixez le support en L avec des vis adaptées au mur, assemblez les supports, faites passer les câbles, puis vissez la caméra sur le support.

Puis-je utiliser la CAM550 sans ordinateur ?

Non, un ordinateur est nécessaire pour utiliser la caméra en vidéoconférence. Connectez-la via USB et sélectionnez-la dans votre application de visioconférence.

Comment activer le cadrage intelligent (SmartFrame) ?

Appuyez sur la touche Cadrage Intelligent de la télécommande pendant 1 à 2 secondes pour basculer entre les modes manuel, automatique et préréglé. Un message à l'écran indique le mode actif.

Quelle est la distance maximale de détection de l'IA ?

La détection des participants par l'IA fonctionne jusqu'à 7 à 10 mètres de la caméra, selon les conditions.

Comment réinitialiser les préréglages de la caméra ?

Maintenez la touche Préréglage de la télécommande enfoncée jusqu'à ce que le message de mémorisation s'affiche, puis sélectionnez une touche de position (0-9) pour enregistrer. Pour charger, appuyez sur Préréglage puis sur la touche de position.

Puis-je diffuser en streaming via la CAM550 ?

Oui, la caméra prend en charge RTSP et RTMP. Configurez le streaming via la page Web IP ou PTZApp 2.

Comment mettre à jour le micrologiciel de la CAM550 ?

Téléchargez le dernier micrologiciel sur le site d'AVer, puis utilisez PTZApp 2 ou l'interface Web pour effectuer la mise à jour.

Que faire si la caméra ne s'allume pas ?

Vérifiez la connexion de l'adaptateur secteur ou du câble PoE. Si le voyant LED est éteint, assurez-vous que l'alimentation est branchée et que la prise fonctionne.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles de la télécommande. Assurez-vous qu'aucun obstacle ne bloque le capteur IR de la caméra. La distance maximale est d'environ 5 mètres.

Puis-je connecter plusieurs caméras AVer à un seul ordinateur ?

Oui, vous pouvez connecter jusqu'à trois caméras USB AVer. Utilisez PTZApp 2 pour les lier et les contrôler avec une seule télécommande.

MODE D'EMPLOI CAM550 AVer

This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

TZApp2. IPH HDMIAI

HDMI Out Sx30L1900 PIP (picture in picture) 111111111111111111111111111111

T 13 13 103]20 Aer USB 304 TJ 50000000000000000000000000000000000000000000000000000000000000000000000000000 SmartFrame1234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789

Contenu de l'emballage

Moduleamera	Télécommande	Adaptateur secteur & Cordon d'alimentation*	Cable USB3.1Type-B vers Type-A (3 m)
Câble adaptateur Mini DIN 9 à Mini DIN 8 RS232	Câble HDMI (3 m)	Kit de montage mural	Vis de montage
			M4 x8mm (x2)
Vis de trépied	Dessin de perçage
1/4"-20 L=7,5mm (x2)

• La prise d'alimentation diffère en fonction de la prise de courant standard du pays d'achat.

Accessoires en option

Câble USB 2.0 Type-B vers Type-A (5 m)	Câble de mini DIN8 à D-Sub9	Monture sur TV, pliante	Rallonge USB 3.1 10 m/20 m/30 m
Monture plafond**

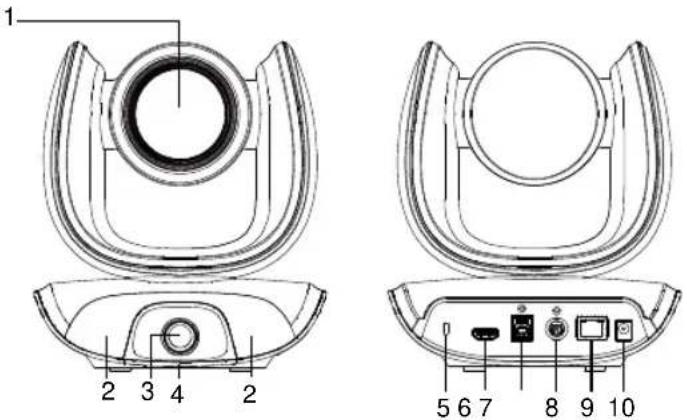

Vue d'ensemble

1 Objectif zoom optique 6 Port HDMI ** 2 IR Sensor 7 Port USB 3.1 de type B 3 Objectif IA* 8 Port E/S RS232 4 Voyants d'état LED 9 Port PoE *** 5 Dispositif antivol Kensington 10 DC 12V Power Jack

Les utilisateurs peuvent voir l'image d'aperçu de l'objet IA dans PTZApp 2, la page Web IP ou la sortie HDMI pour vérifier.

L'objectif IA sert à détecter les participants dans son angle de champ de vue, afin de déclencher l'objet zoom optique pour suivre les personnes qui se trouvent dans la pièce. Ne posez pas la caméra sur une table car cela bloquerait la vue de l'objet IA. La hauteur d'installation suggérée est d'au moins 1,5 m.

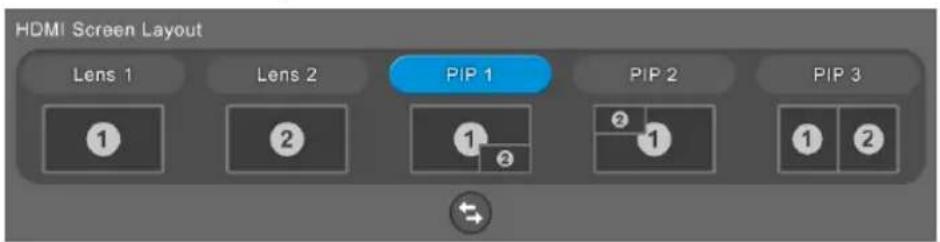

La diffusion en sortie HDMI prend en charge la fonction d'incrustation (PIP). Pour plus de détails, consultez le mode d'emploi.

** Alimentation par Ethernet (PoE), compatible avec IEEE 802.3AT/802.3AF. Veuillez utiliser un câble FTP CAT 5e (non inclus).

Indicateur LED

Bleu fixe : marche (appareil allumé)

Rouge fixe : démarrage

Orange fixe : câble d'alimentation connecté seulement

Bleu fixe : vidéo activée

Blanc fixe : câble USB connecté, mais la caméra ne diffuse rien

Flash orange : mettre à jour manuellement le FW

Commande gestuelle

Levoyant bleu clignote pendant 2 secondes : réveil par commande gestuelle effectué avec succès par toute commande gestuelle valide.

Le voyant bleu clignote pendant 4 secondes : la camera reconnait une commande gestuelle valide et commence à fonctionner

[Remarque]: par défaut, la commande gestuelle est désactivée. Vous pouvez l'activer depuis PTZApp 2 ou depuis la page Web IP. La distance effective est jusqu'à 5 mètres de la caméra.

Installation

1. Branchez la lampe sur le secteur.

1. Raccordez les câbles nécessaires.

Remarques

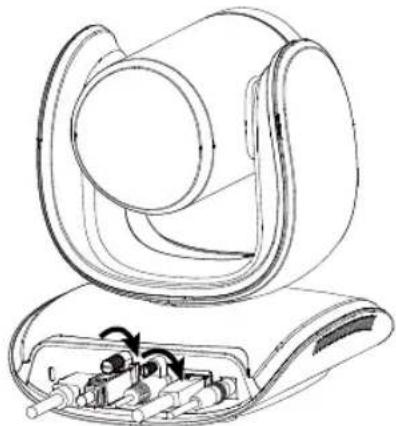

• Les câbles USB et RS232 doivent être sécurisés à l'aide des vis placées sur les prises.

Assurez-vous que le câble est bien connecté au connecteur de laamera avant de fixer le câble.

Remarques

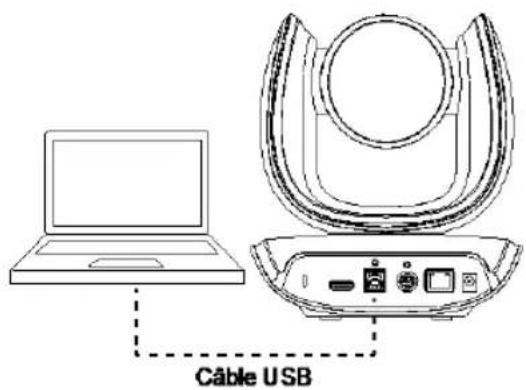

Utilisez le câble USB 3.1 inclus dans l'emballage. La CAM550 possède un port USB 3.1 compatible avec l'USB 2.0.

Résolution maximale/fps pour les ports USB 2.0 et USB 3.1 tel indiqué ci-dessous.

USB 2.0		USB 3.1		HDMI
YUV	M-JPEG	YUV	M-JPEG
- Résolution de 640x480 ou inférieure, jusqu'à 30 i/s	- 1080p/60fps	- Jusqu'à 1080p/30 i/s	- Jusqu'à 4k/30 i/s	1080p/60fps
		- 720p/60fps	- 1080p/60fps	1080p/30fps
- 720p, jusqu'à 10 i/s

1. L'objectif AI est utilisé pour détecter les participants dans son champ de vision de 95 degrés pour déclencher un zoom optique afin de suivre les personnes dans la pièce. Veuillez ne pas mettre la caméra sur la table car la vue de l'objectif AI sera bloquée. La hauteur d'installation suggérée est d'au moins 1,5 m.

Remarques

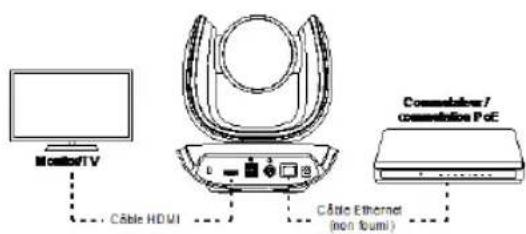

Veuillez utiliser un cable FTP CAT 5e pour assurer la stabilité du flux vidéo IP.

Remarques

Le port HDMI ne prend en charge qu'une résolution de 1080p. Si vous sélectionnez une résolution RTSP/RTMP de jusqu'à 4k, la diffusion par HDMI sera désactivée.

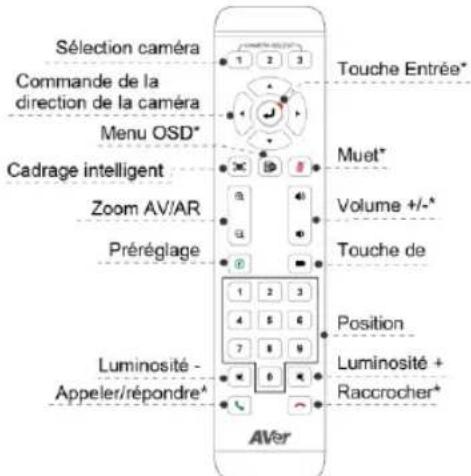

Télécommande

• Pas pris en charge pour la CAM550

Préroglage (L) à touche de

préréglage de la télécommande assure 2 fonctions.

Pour memoriser un prééglage - Déplacez la camera à la position souhaitée. Appuyez sur la touche de prééglage et maintenez-la enfoncée jusqu'à ce que vous receviez le message de mémorisation à l'écran. Sélectionnez la touche de position prééglée 0-9 pour memoriser la position actuelle de la camera. Repetez cette opération si nécessaire.

Pour charger un prééglage - Appuyez sur la touche de prééglage et sur la touche de position prééglée 0 - 9 pour charger une position de camera mémorisée. Répétez cette opération si nécessaire.

Appuyez sur la touche numérique « » pendant 1 seconde pour activer ou désactiver la fonction WDR.

[Remarque] Nous suggérons d'utiliser la fonction WDR (plage dynamique étendue) dans des environnements à arrière-plan très contrasté, afin de mettre en valeur les zones sombres. La cadence descendra à 30 i/s ou moins. Dans des conditions d'éclairage normales, cette fonction provoquera du flou.

Appuyez sur la touche numérique « 5 » pendant 1 seconde pour activer ou désactiver la fonction Cadrage Intelligent.

Appuyez sur la touche numérique « pendant 1 seconde pour activer ou désactiver la fonction de streaming RTMP.

Appuyez sur la touche numérique « 9 et maintenez-la enfoncée pendant 1 seconde pour forcer l'appareil photo à passer en mode veille. Cela coupera tout le streaming vidéo. Pour le réveiller, appuyez à nouveau sur le bouton pendant 1 seconde ou appuyez sur le bouton de direction. Cela ne fonctionne pas lorsque la diffusion USB est activée.

Sélectionnez la caméra ()

Seule télécommande peut commander jusqu'à trois caméras USB AVer. Pour relier des caméras, utilisez PTZApp 2 ou accédez à la page Web IP pour la configurer. Si vous ne paramétrerez aucune liaison, vous pouvez commander toutes les caméras USB AVer situées à proximité, quel que soit le chiffre sur lequel vous appuyez.

Cadrage Intelligent (): appuyez pendant 1 à 2 secondes pour commuter la fonction SmartFrame (cadrage intelligent) entre les modes Cadrage manuel / Cadrage automatique / Cadrage préréglé. Un message (Voir l'image ci-dessous, uniquement lors de l'utilisation de la fonction de sortie HDMI) s'affichera à l'écran pour préciser le mode.

[Remarque] Le Cadrage Intelligent utilise une technologie de détection du visage et du corps. Les personnes portant des masques ou dont le profil facial est l' peuvent tout de même être détectées. La distance de détection maximale est de 7 à 10 mètres de la caméra. Configurez les points préççés à l'avance (Uniquement pour les points préççés 1 - 9. Le prépréglage 0 est pour la position d'origine).

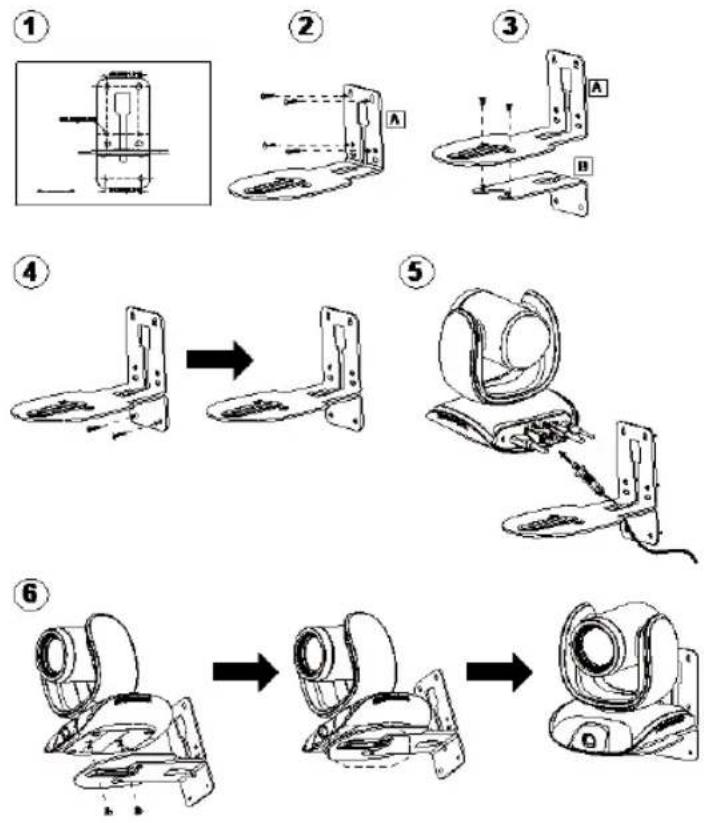

Installation murale

1. Utilisez le dessin de perçage fourni dans l'emballage pourincer les trous dans le mur ou vous pouvez installer laamera.
2. Utilisez les vis (non fournies) pour fixer le support de montage en L A au mur.

[Remarque] Pour un mur en ciment : Vis autotaraudeuses M4 x 20 mm (x4) + chevilles coniques en plastique Pour un mur en bois : Vis autotaraudeuses M4 x 20 mm (x4)

1. Assemblez ensuite les supports de montage en L A + B avec 2 vis (M4 x 8 mm, fournies).
2. Après avoir assemblé les supports de montage en L, utilisez des vis (non fournies) pour fixer la partie inférieure des supports de montage en L au mur.

[Remarque] Pour un mur en ciment : Vis autotaraudeuses M4 x 20 mm (x2) + chevilles coniques en plastique Pour un mur en bois : Vis autotaraudeuses M4 x 20 mm (x2)

1. Faites passer les câbles par le trou des supports de montage en L et connectez les câbles aux portes de connexion correspondants.
2. Utilisez les vis restantes (1/4" - 20 L = 7,5 mm, fournies) pour maintenir la caméra sur les supports de montage en L.

Effectuer un appel vide

Un ordinateur est nécessaire pour utiliser ce périphérique.

1. Ouvrez votre application de collaboration vidéo telle Zoom, Microsoft® Teams, Skype for Business, Skype, Google Meet, Intel® Unite™, RingCentral, BlueJeans, V-Cube, LiveOn, CyberLink U Meeting®, TrueConf, Adobe Connect, Cisco WebEx®, Fuze, GoToMeeting™, Microsoft® Lync™, Vidyo, vMix, WebRTC, Wirecast, XSplit.
2. Définissez la CAM550 comme votre caméra principale dans votre application (Veuillez consulter le guide de configuration de votre application pour plus de détails).
3. Vous êtes maintenant prêt à effectuer un appel vidéo.

[Remarque] La CAM550 est une caméra de conférence prête à l'usage. Le système ne nécessite pas de pilotes spéciaux. Pour les réglages avancés et la mise à jour du micrologiciel, veuillez télécharger PTZApp 2.

Établir une connexion par le biais du navigateur

La CAM550 dispose d'un port Ethernet pour la diffusion en direct via IP et permet aux administrateurs de contrôler et de configurer la caméra à distance via un accès Internet. La CAM550 prend également en charge les fonctions RTSP et RTMP. Veuillez consulter le manuel de l'utilisateur ou contacter notre support technique pour plus de détails.

1. Assurez-vous que la CAM550 dispose d'une connexion d'accès à Internet.

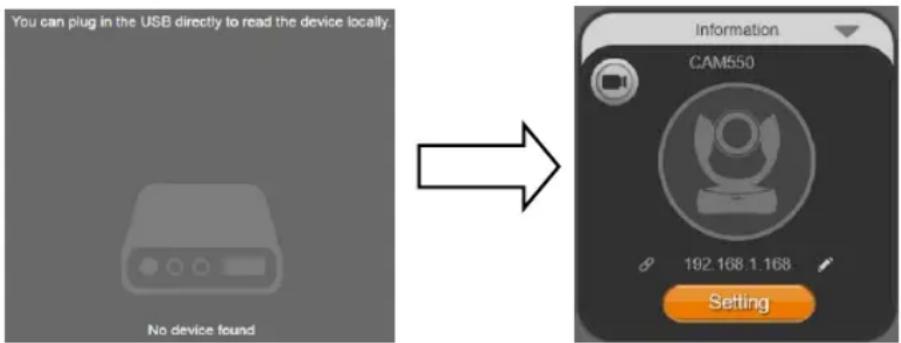

2. Lancez PTZApp 2* (PTZ) et connectez la CAM550 à l'ordinateur avec un câble USB.

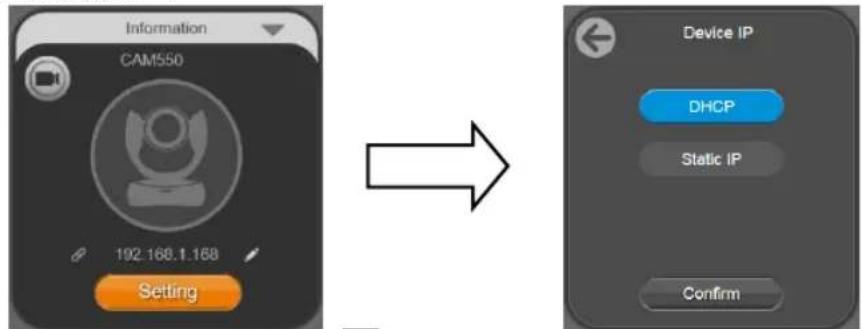

1. L'adresse IP par défaut de la caméra est 192.168.1.168. Cliquez sur l'icone du crayon ( ) pour modifier l'adresse IP**.

1. Cliquez sur l'icone du lien à Internet ( ) pour lancer la page Chrome. Veuillez entrer le mot de passe (le mot de passe par défaut est aver4321).

[Remarque] Le navigateur prend en charge :

• Chrome : version 76.x ou supérieure
• Firefox: version 69 ou supérieure
• IE: Pas pris

en charge

1. Après avoir modifié l'adresse IP, l'utilisateur peut accéder aux paramètres web de la caméra avec une connexion par câble Ethernet uniquement. Débranchez le câble USB.

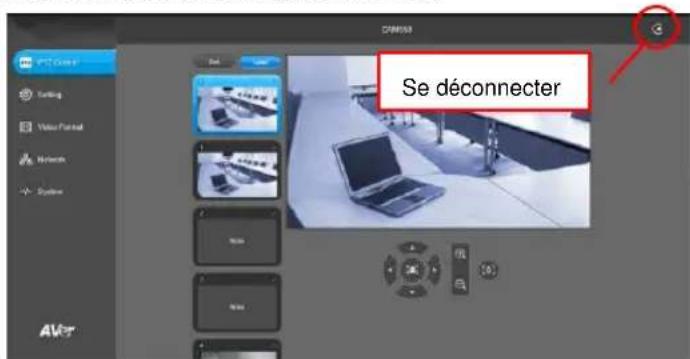

2. L'écran principal du site Internet s'affiche comme suit.

• Dans PTZApp 2, l'utilisateur peut modifier le réglage de l'adresse IP de la CAM550, configurer les paramètres de la caméra, mettre en place des fonctions de suivi grâce à l'IA et certains paramètres d'image avancés, effectuer des panoramiques, des inclinaisons et des zooms de la caméra. Veuillez vous référer au manuel de l'utilisateur pour plus de détails.

Veuillez vous rendre à https://www.aveurope.com/download-center (Siège mondial),

https://www.aveurope.com/download-center (Siège européen) ou

https://www.averusa.com/business/support (USA) pour télécharger l'application PTZApp 2. Après le téléchargement, double-cliquez sur le fichier et suivez les instructions à l'écran pour terminer l'installation.

Après avoir installé PTZApp2, double-cliquez sur son icône pour lancer l'application.

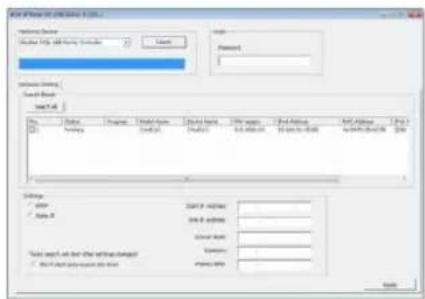

Pour prendre en charge les changements d'adresses IP dans les groupes, l'utilisateur peut télécharger l'application AVer IP Finder.

1. Téléchargez IP Finder à partir de https://www.aver.com/download-center (Siège social et Europe) ou https://www.averusa.com/business/support (USA).
2. Lancez IP Finder.
3. Cliquez sur « Recherche », et tous les périhériques disponibles seront listés à l'écran.

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

© 2024 AVer information Inc. Tous droits réservés.

Les informations contenues dans ces documents sont passibles de modifications sans avis préalable.
