| Type de produit | Perceuse sans fil |
| Marque | MAX |
| Modèle | 43819 |
| Alimentation | Batterie Li-ion 20 V, 1,3 Ah |
| Temps de charge | 1 heure |
| Vitesses | 2 (0-400 / 0-1400 tr/min) |
| Couple maximal | 35 Nm |
| Réglages de couple | 18 + 1 (perçage) |
| Mandrin | 10 mm, autoserrant |
| Lampe de travail | LED |
| Pression acoustique | 87,6 dB(A) (K=3 dB(A)) |
| Puissance acoustique | 98,6 dB(A) |
| Vibrations (perçage) | 1,298 m/s² (K=1,5 m/s²) |
| Double isolation | Oui, classe de protection II |
| Poids (estimé) | ~1,5 kg |
| Entretien et nettoyage | Nettoyer avec un chiffon humide ou air comprimé ; ne pas utiliser de produits corrosifs |
| Sécurité | Utiliser protections auditives, oculaires et masque anti-poussière |
| Pièces détachées et réparabilité | Contacter le service après-vente via www.schou.com |
| Informations générales | Conforme aux normes CE (EN 62841, EN 61558, etc.) |
FOIRE AUX QUESTIONS - 43819 MAX
Questions des utilisateurs sur 43819 MAX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice 43819 - MAX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 43819 de la marque MAX.

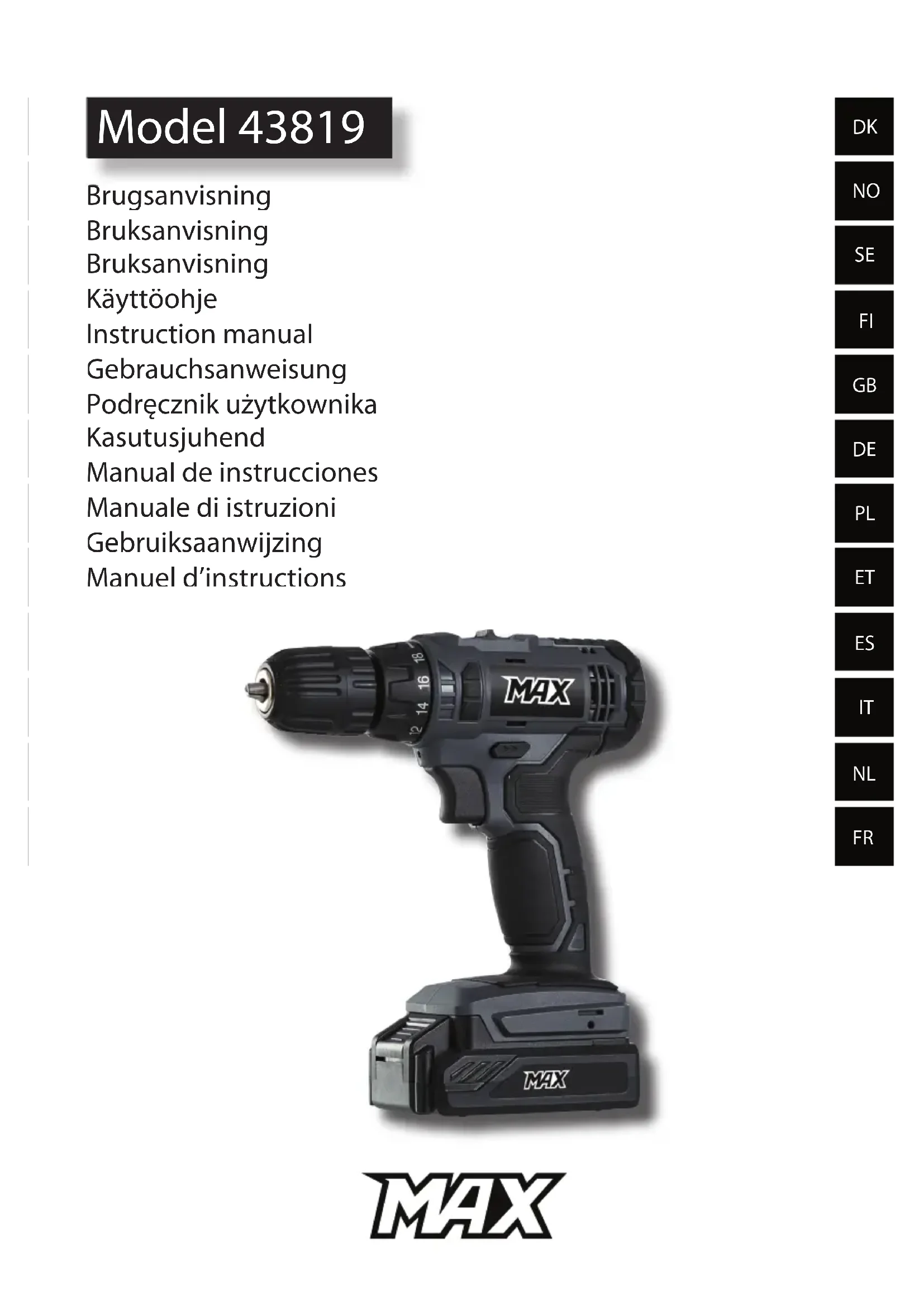

MODE D'EMPLOI 43819 MAX
Manuel d'instructions
MAX
Lecture brugsanvisingen forbrug
NO: Les brussanvisingen for bruk!
Lisez les consignes avant utilisation!
FR: Utilisez toujours des protections auditives!
DK: Brug øjenværn
NO: Brux vernebriller
Utilisez toujours un équipement de protection des yeux!
DK: Brug stovmaske
NO: Brux stovmaske
Utilisez toujours un masque à poussière
Gelder kun for oplader / Gjelder bare lader / Galler endast for laddare / Koskee ainoastaan Iaturia / Applies to charger only / Gilt nui fur Ladegerate / Dotczy tylko Iadowarki / Kehtib ainult laadijale / Se aplica solamente al cargador / Si aplica solo al caricabatterie / Alleen van toepassing op lader / Ne s'applique qu'au chargeui
DK: Dette produit er dobbeltisoleret og tilhorer beskytttesesklasse II. NO: Dette produit er dobbeltisolert og tilhører beskyttelsesklasse II. SE: Denna produkt ar dubbelisolerad och tillhör skyddsklass II. Fl: Tam tuote on suojaeristetty ja kuuluu suojausluokkaan II. GB: This product is double insulated and comes under protection class II. DE: Dieses Produkt ist doppelt isoliert und gehört Schutzklasse II an. PL: Ten produit ma podwojna izolacja i zapewnia II klase ochryny EE: See toode on kahekordse isolatsiooniga ja kuulub kaitseklassi II. ES: Este producto tiene doble aislante y se categoriza como proteccion de classe II. IT: Questo prodotto è dotato di doppio isolamento corrispondente alla classe di protezione II. NL: Dit product is dubbel geisoleerd en is een product uit beveiligingsklasse II. FR: Ce produit est pourvu d'une double isolation et entre dans la classe de protection II.
Pour profiter au moins de toutes les possibilités offertes par votre nouvelle perceuse sans fil, veuillez lire entièrement les instructions avant toute utilisation. Veuillez également conserver ces instructions au cas où vous auriez besoin de les consulter ultérieurement.
Données techniques
Batterie: 20V 1,3AH Li-ion
Temps de charge: 1 heure
Vitesses: 2
Vitesse: 0-400/0-1400 tr/min.
Couple: 35 Nm au max.
Réglages du couple : 18+1
Mandrin:10mm
Avec lampe de travail DEL et chargeur d'1 he Pression acoustique, L_2A : 87,6 dB(A),
$$ K_{DA}: 3 \mathrm{dB}(A) $$
Puissanceacoustique _WA 98,6dB(A),
Vibrations, perçage: 1,298 m/s², K: 1,5 m/s² Le tableau ci-dessous vous indique le temps d'exposition maximal aux vibrations chaque jour, si le niveau de vibration de 2,5 m/s² ne doit pas être dépassé:
| Exposition max. | aux vibrations |
| 2,5 m/s2 | 8 heures |
| 3,5 m/s2 | 4 heures |
| 5 m/s2 | 2 heures |
| 7 m/s2 | 1 heures |
| 10 m/s2 | 30 minutes |
Consignes de sécurité particulières
Utilisez le chargeur à température ambiante (ne pas dépasser 40°C).
N'utilisez jamais le chargeur si la batterie, le chargeur ou le cordon sont endommagés.
Vérifiez que les orifices d'aération situés sur la perceuse sans fil sont dégagés
N'utilisez pas de forets ou d'embouts de vissage endommagés ou usés, et choisissez toujours le type de meche adapté à la tache à effectuer
Maintenez les petits éléments dans un étau ou un dispositif similaire. Ne les tenez jamais dans votre main!
Vérifiez l'absence de câbles d'alimentation, tuyaux, etc. pouvant être dissimulés dans les éléments ou les surfaces que vous allez percer.
Placez si possible un petit morceau de bois sous l'objet. Veillez à ne pas endommager avec le foret des objets qui se trouveraient sous ou derrière l'objet, si vous percez un mur par exemple.
Au démarrage, le foret ne doit entrer en contact avec aucun objet.
Le perçage de certains matériaux peut provoquer le dégagement d'une poussière nocive. Portez toujours un masque de protection.
Assurez-vous de l'arrêt complet de la perceuse avant d'en changer le sens de rotation.
Ne posez jamais la perceuse si le foret tourne. encore. Attendez que le foret ait cessé complètement de tourner avant de poser l'appareil si vous n'en avez plus besoin.
Évitez de toucher le foret immédiatement après utilisation, qui peut être très chaud.

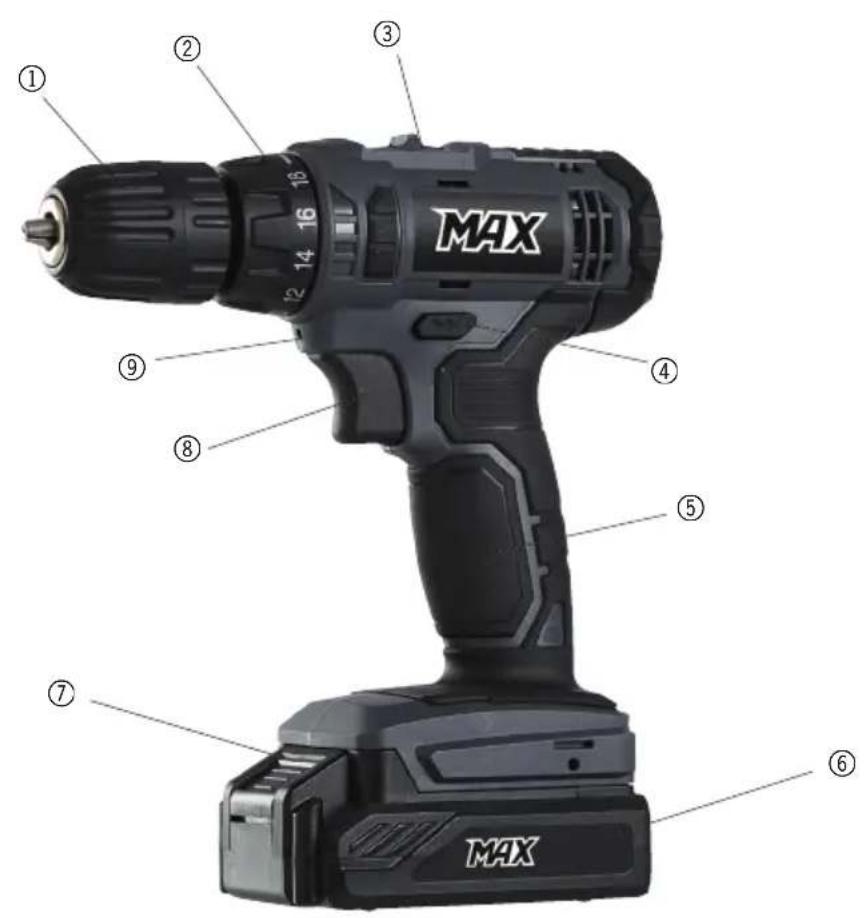

Composants principaux
- Mandrin porte-mèche autoserrant
- Sélecteur de couple (18 réglages + perçage)
- Sélecteur de vitesse
- Sélecteur de direction
- Poignée
- Batterie
- Bouton de déblocage
- Bouton Marche/Arrêt (à réglage continu)
- Lampe de travail à DEL
Chargement et mise en place de la batterie
Chargez complètement la batterie préalablement à la toute première utilisation de la perceuse.
Appuyez sur le bouton de déblocage (7) de la batterie (6) et retirez la batterie.

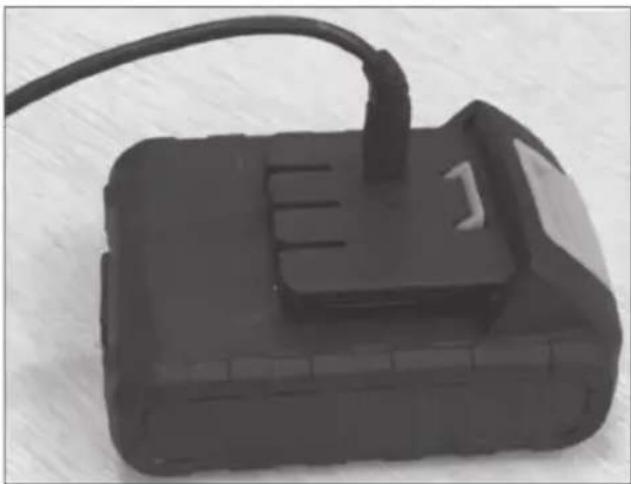

Insérez la fiche du chargeur dans la prise de charge de la batterie. Branchez le chargeur. La DEL du chargeur s'allume rouge pendant le chargement. La batterie est complètement chargée lorsque la DEL devient verte. Le chargement dure environ 1 heures.
Débranchez le chargeur du secteur une fois que la batterie est chargée et insérez cette dernière dans la perceuse.
Veillez à ce que le bouton de déblocage soit enclenché pour être sûr que la batterie tienne bien en place.
Remarque! La batterie n'est pas complètement chargée à la livraison. Il est nécessaire de la charger pendant environ 3 heures avant de l'utiliser. Après ceci, le chargement ne prendra qu'une heure. La batterie atteint sa pleine capacité seulement après avoir été chargée et déchargée à 5 reprises environ.
Remplacement des mèches
Positionnez le sélecteur de direction (4) sur la position centrale.
Tournez manuellement le mandrin (1) pour écarter les mâchoires. Insérez le foret requis dans le mandrin puis resserrez ce dernier.
Vérifiez que la mèche est positionnée au centre du mandrin et qu'elle est bien fixée

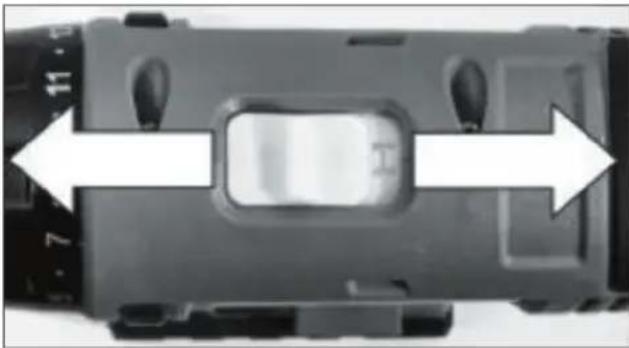

Sélection du sens
Sélectionnez la direction (gauche ou droite) en utilisant le sélecteur (4).
Lorsque le sélecteur est placé sur la position centrale, le bouton Marche/Arrêt ne peut pas être pressé et la perceuse ne démarre pas.
Sélection de la vitesse
Placez le selecteur de vitesse (3) à la position 1 pour une vitesse lente et un couple élevé, ou à la position 2 pour une vitesse élevée et un couple bas.
Remarque ! Ne changez pas la position du sélecteur de vitesse lorsque le mandrin tourne !

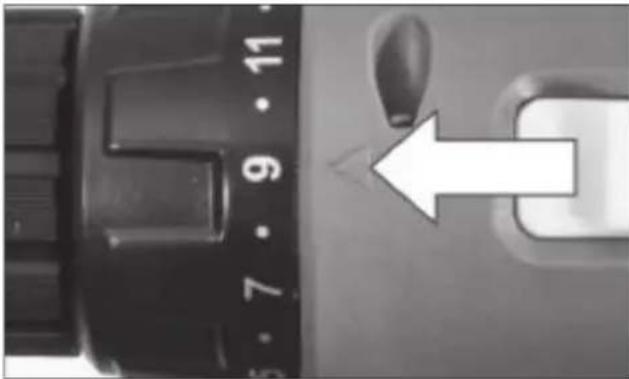

Sélection du couple
Sélectionnez le couple en tournant le sélecteur de couple (2) sur la position requise. Plus la valeur de réglage est haute, plus le couple appliqué est élevé. Pour percer, tournez le sélecteur de couple sur la position avec le symbole de la perceuse.
Utilisation
Équipez l'appareil d'un foret ou d'une mèche adaptée à la tâche. Sélectionnez la vitesse, le sens de rotation et le couple.
Mettez la perceuse sous tension en appuyant sur le bouton Marche/Arrêt (8). La vitesse de rotation du mandrin dépend de l'importance de la pression sur la gachette. La lampe de travail à DEL (9) s'allume et éclaire la zone de travail quand vous appuyez sur la gachette Marche/Arrêt.
Attendez que la perceuse atteigne sa pleine puissance avant de commencer le travail.
N'exercez pas une pression trop forte sur le foret. Sélectionnez une vitesse faible pour les travaux de vissage, les forets de gros calibre ou les matériaux durs et une vitesse plus importante pour les petits forets ou les matériaux souples.
Mettez l'appareil hors tension en relachant le bouton Marche/Arrêt.
Conseils utiles concernant l'utilisation de la perceuse
Lorsque vous effectuez des travaux de perçage sur des surfaces lisses, des carreaux par exemple, collez un morceau de ruban adhésif fort sur l'emplacement de perçage avant l'opération afin d'éviter que la meule ne glisse.
Percez toujours le centre de l'emplacement de perçage avant de percer l'acier
Lorsque vous percez une tôlé fine et pour éviter toute déformation de celle-ci, placez un petit morceau de bois sous l'élément
Lorsque vous percez du métal, lubrifiez l'emplacement de perçage avec de l'huile. Pour l'acier, utilisez de l'huile de machine et pour l'aluminium, de l'huile de paraffine.
Pour éviter les brisures lorsqu'il s'agit de percer du bois ou du plastique, placez un petit morceau de bois sous l'élément ou percez des deux côtés.
Pour le perçage de matériaux plastiques, utilisez un foret pour vitesses élevées.
Pour réaliser de grands trous, commencez par utiliser un foret de petit diamètre, avant de passer à un foret du diamètre souhaité.
Nettoyage et entretien
Après utilisation, nettoyez la perceuse avec un chiffon légèrement humide ou à l'air comprimé. Veillez à ce que toutes les surfaces et les orifices d'aération soient toujours propres.
N'utilisez jamais d'agents nettoyants corrosifs ou abrasifs au risque d'abimer les pièces en plastique de l'appareil.
Centre de service
Remarque : veuillez toujours mentionner le numéro de modulo du produit en cas de demandes.
Le numéro de modèle est indiqué sur la première page de ce manuel et sur la plaque signalétique du produit.
Pour:
- Réclamations
- Pièces de rechange
- Retours
- Questions de garantie
- www.schou.com
Déclaration de conformité CE
Fabricant : Schou Company A/S, Nordager 31, 6000 Kolding, Danemark déclare par la présente que la
Perceuse sans FIL
43819
20 V / 1,3 Ah
est fabriquée conformément aux normes :
EN 62841-1:2015
EN 62841-2-1: 2018
EN 61558-1:2005/A1:2009
EN 61558-2-16:2009/A1:2013
EN 60335-1:2012/A11:2014
EN 60335-2-29:2004/A2:201C
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
selon les dispositions des directives ci-après :
2014/35/UE Directive sur les basses tensions
Kirsten Vibeke Lenser
Informations relatives à l'environnement
Les équipements électriques et électroniques (EEE) contiennent des matériaux, pièces et substances pouvant être dangereux et nocifs pour la
santé et l'environnement si les déchets d'équipements électriques et électroniques (DEEE) ne sont pas éliminés correctement. Les produits marqués du pictogramme de la poubelle sur roues barrée d'une croix sont des équipements électriques et électroniques. Ce pictogramme indique que les déchets des équipements électriques et électroniques ne doivent pas être éliminés avec les ordures ménagères non triées et qu'ils doivent être ramassés séparément
Fabriqué en R. P. C.
Tous droits réservés. Le contenu du présent manuel de l'utilisateur ne doit en aucun cas être reproduit intégralement ou partiellement, sous forme électronique ou mécanique (ex. photocopie ou numérisation), traduit ou stocké dans une base de données ou un système d'extraction sans l'accord écrit préalable de Schou Company A/S.
