43819 - Puur MAX - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta puur
Bränd	MAX
Mudel	43819
Toiteallikas	Li-ioon aku 20 V, 1,3 Ah
Laadimisaeg	1 tund
Kiirused	2 (0-400 / 0-1400 p/min)
Maksimaalne pöördemoment	35 Nm
Pöördemomendi seadistused	18 + 1 (puurimine)
Padrun	10 mm, ise kinnituv
Töövalgusti	LED
Helirõhk	87,6 dB(A) (K=3 dB(A))
Helivõimsus	98,6 dB(A)
Vibratsioon (puurimine)	1,298 m/s² (K=1,5 m/s²)
Topeltisolatsioon	Jah, kaitseklass II
Kaal (hinnanguline)	~1,5 kg
Hooldus ja puhastamine	Puhastage niiske lapiga või suruõhuga; ärge kasutage söövitavaid tooteid.
Ohutus	Kasutage kuulmiskaitsevahendeid, silmakaitset ja tolmumaski.
Varuosad ja parandatavus	Võtke ühendust klienditeenindusega aadressil www.schou.com
Üldine teave	Vastab CE standarditele (EN 62841, EN 61558 jne)

Korduma kippuvad küsimused - 43819 MAX

Kuidas laadida MAX 43819 puuri akut?

Sisestage aku kaasasolevasse laadijasse. Laadija LED on laadimise ajal punane ja muutub roheliseks, kui aku on täis. Laadimisaeg on umbes 1 tund.

Kuidas akut paigaldada?

Libistage aku puuri vastavasse pesasse, kuni vabastusnupp klõpsab. Eemaldamiseks vajutage seda nuppu ja tõmmake.

Kuidas puuritera vahetada?

Seadke suunavalija keskmisesse asendisse. Keerake padrun käsitsi lahti, et haardelõuad avaneksid, sisestage puuritera, seejärel keerake padrun kinni. Veenduge, et puuritera on tsentreeritud ja hästi kinnitatud.

Kuidas kiirust valida?

Kasutage kiiruselülitit: asend 1 aeglase kiiruse ja suure pöördemomendi jaoks, asend 2 kiire kiiruse ja väikese pöördemomendi jaoks. Ärge muutke kiirust, kui padrun pöörleb.

Kuidas pöördemomenti reguleerida?

Keerake pöördemomendi valija soovitud väärtusele (1 kuni 18). Mida suurem number, seda tugevam on pöördemoment. Puurimiseks seadke valija puuri sümbolile.

Kuidas LED-töövalgustit sisse lülitada?

LED-töövalgusti lülitub automaatselt sisse, kui vajutate käivitus-/seiskamispäästikule. See valgustab tööala.

Mida teha, kui puur ei käivitu?

Kontrollige, kas aku on laetud ja õigesti paigaldatud. Veenduge, et suunavalija ei ole keskmises asendis (mis lukustab päästiku). Kui probleem püsib, võtke ühendust klienditeenindusega.

Kuidas puuri hooldada?

Puhastage seda pärast kasutamist kergelt niiske lapiga või suruõhuga. Hoidke ventilatsiooniavad puhtad. Ärge kunagi kasutage söövitavaid ega abrasiivseid tooteid.

Milliseid ohutusmeetmeid tuleb järgida?

Kandke alati kuulmiskaitsevahendeid, kaitseprille ja tolmumaski. Ärge puudutage puuritera pärast kasutamist, see võib olla kuum. Enne puurimist kontrollige peidetud kaablite puudumist.

Kust leida varuosi või saada teenindust?

Pretensioonide, varuosade, tagastuste või garantiiküsimuste korral minge aadressile www.schou.com ja mainige mudelinumbrit 43819.

KASUTUSJUHEND 43819 MAX

ET: Lugege juhised enne kasutamist labi!

ET: Kasutage alati körvakaitsmeid!

ES: iUse sempre proteccion auditiva!

ET: Kasutage alati kaitseprille!

ES: iUse sempre proteccion ocular!

Momentin valitseminen

Oma uue akutrelli paremaks kasutamiseks lugege lahji jargnevad juhised. Samut soovitame juhised hilisemaks kasutamiseks alles hoida.

Tehnilised andmec

Aku: 20 V 1,3 AH Li-iodon

Laadimisaeg: 1 tund

Käike: 2

Tookiirus: 0-400/0-1400 p/m

Pördemoment: kuni 35 Nm

Pingutusmomendi seadistused: 18+1

Padrun: 10 mm

LED-tövalgusti ja 1-tunnise laadjiga

Helisurvey, LpA: 87,6 dB(A), K pA: 3 dB(A)

Müratase, LwA: 98,6 dB(A), K wA: 3 dB(A)

Vibratsioon puurimisel: 1,298 m², K: 1,5 m/s²

Tabel naitab, kui kaua tohib vibratsiooni kaes iga paev viibida, kui vibratsiooni koormust 2,5m / s^2 ei ületata:

Vibratsioon	Maks. kokkupuude
2,5 m/s2	8 tund
3,5 m/s2	4 tundi
5 m/s2	2 tund
7 m/s2	1 tunc
10 m/s2	30 minutit

Ohutuse erijuhised

Kasutage laadijat ainult toatemperatuuril (max 40^

Arge kasutage laadijat, kui aku, laadija voi kaabel on kahjustatud.

Veenduge, et akutrellil olevad ohutusavad ei ole blokeeritud.

Arge kasutage kahjustatud voi kulunud puuri-ega kruviotsikuid ning valige alati too jaoks oige otsik.

Väikesed esemed kinnitage kruustangide vöi muu sarnasega. Arge hoidke toeddavaid esemeid kunagi kaega!

Kontrollige peidetud kaablite, torude jms olemasolu objektides voi pindades, kus kavatsete puurida.

Voimalusel pange eseme alla puutukk. Veenduge, et trell ei kahjusta naiteks seina puurimise ajal ühtegi objekti puuritava eseme all voi taga.

Kui trell on sisse lulitatud, ei tohi see millegagi kokku puutuda.

Teatud materjalide puurimine vioib tekitada kahjulikku tolu. Kasutage alati maski.

Veenduge, et trell on enne suuna vahetamist taielikult peatunud.

Arge pange trelli kunagi maha, kui trell veel poorleb. Kui te ei kavatse trelli uesti kasutada, oodake enne maha asetamist, kuni see on tailikult peatunud.

Välte vahetult pärast trelli kasutamist trelli otsiku puudutamist. See voib olla tuline.

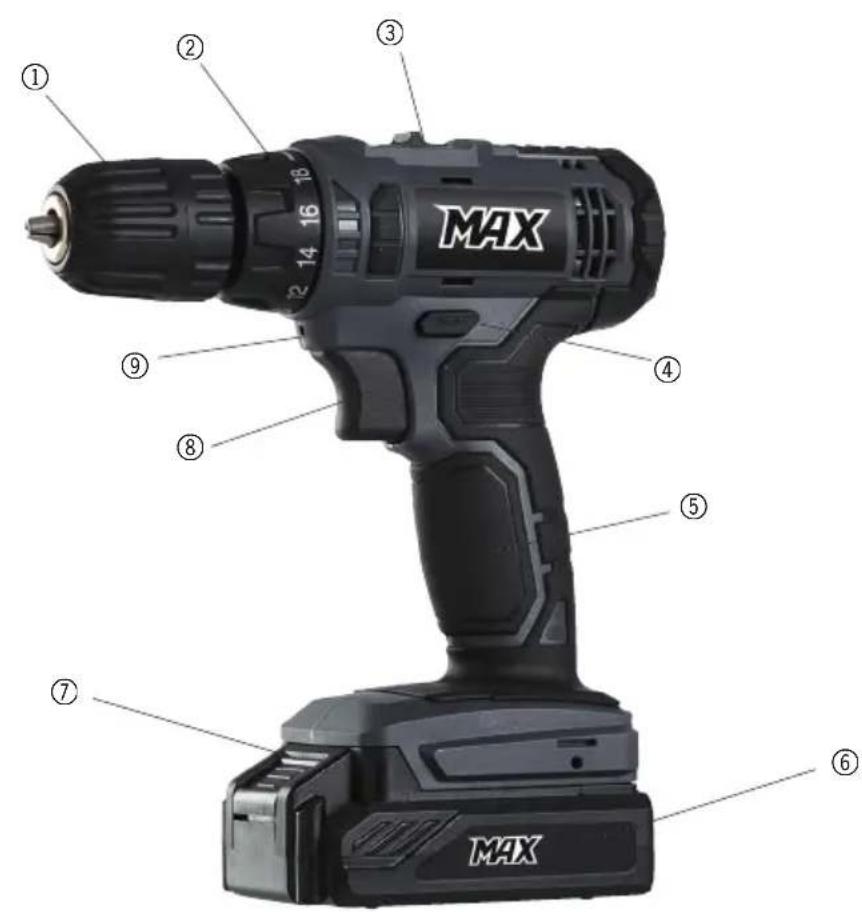

Pohikomponendic

1. Isekinnituv trellipadrun
2. Pingutusmomendi regulaatorrøngas (18 seadistusvöimalust + puurimine)
3. Reziimivaliku nupp
4. Suunaregulaator
5. Käepide
6. Aku
7. Vabastusnupp
8. Sees/valjas-nupp (muutuja)
9. LED-toövalgusti

Aku laadimine ja paigaldamine

Enne trelli esmakordset kasutamist laadige
aku täesti tais.

Vajutage akul (6) paiknevat vabastusnuppu (7) ja vo'tke aku valja.

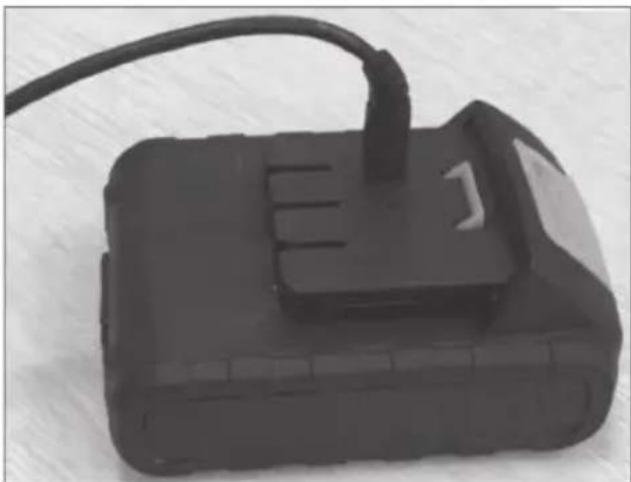

Sisestage laadija pistik aku laadimispessa. Uhendage laadija vooluvorku. Aku laadimise ajal poleb laadjal punane LED-tuli. Kui LED-tuli muutub rohelseks, on aku tais Laadimine votab umbes 1 tund aega.

Kui aku on laetud, eemaldage laadija elektrivorgust ja ühendage aku trelliga Veenduge, et vabastusnupp likustub, nii et aku on kindlalt paigal.

NB! Akut ei tarnita taislaetuna. Seda tuleb enne kasutamist umbes 3 tundi laadida.

Hiljem votab laadimine aega umbes 1 tunni.
Aku saavutab taieliku voimsuse alles pärast umbes 5 korda taislaadimist ja tuhjenemist.

Ettevalmistamine

Otsikute vahetamine

Lulitage suunaregulaator (4) keskmissse asendisse.

Valige suunaregulaatori luliti (4) abil suund (vasak voi parem)

Kui luliti on keskasendis, siis ei saa sees/ valjas-nuppu vajutada ja trell ei hakka toole.

Kiiruse valimine

Lukake tooreziimi valimise nupp (3)
asendisse 1, et valida väiksem kiirus ja suurem pingutusmoment voi asendisse 2, et valida suurem kiires ja väiksem pingutusmoment.

NB! Tooreziimi valimise nuppu ei tohi padrun poorlemise ajal liigutada!

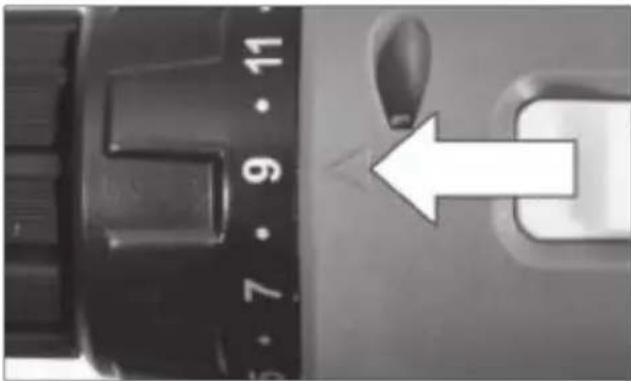

Pingutusmomendi valimine

Valige pingutusmoment, keerates pingutusmomendi regulaatorrønga (2) soovitud asendisse. Mida korgem on seadistus, seda korgem on valitud pingutusmoment. Puurimiseks poorake pingutusmomendi regulaatorrøngas puurimise sumboli peale.

Kasutamine

Paigaldage too jaoks sobiv puur voi otsik Valige toorezim, suund ja pingutusmoment.

Lülitage trell sees/väljas-nupule (8) vajutades sisse. Mida sugavamale nupp vajutatakse, seda kiiremini padrun poörleb. Kui vajutate sees/väljas-nuppu, siis LED-toövalgusti (9) suttib ja valgustab toöpiirkonda

Laske trellenpuurimise alustamist saavutada taiskiirus.

Arge suruge seadet liiga tugevasti. Valige kruvide keeramiseks ning suurte puuride voi kovade materjalide jaoks kadal kiirus, kuid väikeste puuride ja pehmema materjali jaoks suurem kiirus.

Lülitage seade sees/väljas-nuppu vabastades valja.

Soovitused puurimiseks

Kui puurite siledat pinda, naiteks plaati,
kleepige puurimiskohale tugev kleeplint, et
vältna otsikute libisemist.

Terase puurimisel mulgustage alati esmalt puurimiskoht

Ohukese pleki puurimisel pange deformeerumise valtimiseks objekti alla puutukk

Metalli puurimisel määrige alati puurimiskohta Óliga. Terase korral kasutage masinaöli, alumiiniumi korral parafi inöl Puidu voi plastmassi puurimisel tekkvate kildude vältimiseks pange eseme alla puutükk voi puurige molemalt poolt.

Plasti puurimisel kasutage suure kiirusega puuriotsa.

Suure labimoduga akude puurimiseks alustage puurimist väikese labimoduga puuriga ning seejarel kasutage soovitud labimoduga puuri

Puhastamine ja hooldus

Puhastage akutrelli peale kasutamist kergelt niiske lapi voi suruohuga ning hoidke koik toopinnad ja ventilatsiooniavad tolmust puhtana

Arge kasutage kunagi korrodeerivaid ega abrasiivseid puhastusaineid, kuna need voivad kahjustada akutrelli plastikosi.

Teeninduskeskus

Pidage meeles: Palun markide kokiide päringute puhul ára toote mudelinumber

Mudelinumber on toodud ara kaesoleva juhendi kaanel ning toote nimisildil.

Palun kontakteeruge Teeninduskeskusega juhul kui:

Kaebused
Osade vahetamised
- Tagastamised
- Garantiikusimused
- www.schou.com

EÜ vastavusdeklaratsioon

Tootja: Schou Company A/S, Nordager 31, 6000 Kolding, Taani kinnitab, e1

AKUIRELL

43819

20V1,3Ah

on toodetud kooskolas alljargnevate standardite voi normidega

EN 62841-1:2015

EN 62841-2-1: 2018

EN 61558-1:2005/A1:2009

EN 61558-2-16:2009/A1:2013

EN 60335-1:2012/A11:2014

EN 60335-2-29:2004/A2:201C

EN 62233:2008

EN 55014-1:2017

EN 55014-2:2015

on vastavuses alljargnevate direktiividega

2006/42/EU masinadirektiiv

2014/30/EL elektromagnetilise ühilduvuse direktiv

2011/65/EL ohtlike ainete piiramise direktiv (RoHS)

Keskkonnaalane teave

Elektri- ja elektronikaseadmed (EEE) sisaldavad materjale.
komponente ja aineid, mis voivad
olla ohtlikud ja kahjulikud inimeste

tervisele ja keskkonnale, juhul kui kasutatud elektri- ja elektroonikaseadmeid (WEEE) ei utiliseerita ette nahtud moel. Ristiga labi kriipsutud ratastel prugikastiga margistatud toodete puhul on tegemisi elektri- ja elektronikaseadmega. Ristiga labi kriipsutud ratastel prugikast naitatab et kasutatud elektri- ja elektronikaseadet ei tohi utiliseerida koos sortimata olmeprugiga, vaid tuleb koguda eraldi.

Toodetud Hiina Rahvavabariigi:

Koik oiqused kaitstud. Kaesolevat kasutusjuhendit e tohi ilma ettevotte Schou Company A/S eelneva kirjaliku nousolekuta paljundada el osaliselt ega taelikult, elektroniliselt eqa mehaaniliselt (naiteks fotokopeerimise voi skaneerimise teel), tolkida ega hoida andmebaasis voi otsinqususteemis.
