Producttype	Draadloze boormachine
Merk	MAX
Model	43819
Voeding	Li-ion accu 20 V, 1,3 Ah
Laadtijd	1 uur
Snelheden	2 (0-400 / 0-1400 tpm)
Maximaal koppel	35 Nm
Koppelinstellingen	18 + 1 (boren)
Boorkop	10 mm, zelfspannend
Werkverlichting	LED
Geluidsdruk	87,6 dB(A) (K=3 dB(A))
Geluidsvermogen	98,6 dB(A)
Trillingen (boren)	1,298 m/s² (K=1,5 m/s²)
Dubbele isolatie	Ja, beschermingsklasse II
Gewicht (geschat)	~1,5 kg
Onderhoud en reiniging	Reinigen met een vochtige doek of perslucht; geen bijtende producten gebruiken
Veiligheid	Gebruik gehoorbescherming, oogbescherming en een stofmasker
Onderdelen en repareerbaarheid	Neem contact op met de klantenservice via www.schou.com
Algemene informatie	Conform aan CE-normen (EN 62841, EN 61558, enz.)

Veelgestelde vragen - 43819 MAX

Hoe laad ik de accu van de MAX 43819 boormachine op?

Plaats de accu in de meegeleverde lader. De LED van de lader is rood tijdens het laden en wordt groen wanneer de accu vol is. De laadtijd is ongeveer 1 uur.

Hoe plaats ik de accu?

Schuif de accu in de daarvoor bestemde opening op de boormachine tot de ontgrendelknop vastklikt. Om deze te verwijderen, drukt u op de knop en trekt u eraan.

Hoe vervang ik de boorbits?

Zet de richtingsschakelaar in de middenstand. Draai de boorkop handmatig om de bekken te openen, plaats de boor en draai vervolgens de boorkop vast. Zorg ervoor dat de boor gecentreerd en goed vastzit.

Hoe selecteer ik de snelheid?

Gebruik de snelheidskiezer: stand 1 voor lage snelheid en hoog koppel, stand 2 voor hoge snelheid en laag koppel. Wijzig de snelheid niet terwijl de boorkop draait.

Hoe stel ik het koppel in?

Draai de koppelinstelring naar de gewenste waarde (1 tot 18). Hoe hoger het getal, hoe sterker het koppel. Om te boren, zet u de ring op het boorsymbool.

Hoe schakel ik de LED-lamp in?

De LED-werkverlichting gaat automatisch aan wanneer u de aan/uit-trekker indrukt. Deze verlicht het werkgebied.

Wat te doen als de boormachine niet start?

Controleer of de accu is opgeladen en correct is geplaatst. Zorg ervoor dat de richtingsschakelaar niet in de middenstand staat (die de trekker vergrendelt). Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe onderhoud ik de boormachine?

Reinig hem na gebruik met een licht vochtige doek of perslucht. Houd de ventilatieopeningen schoon. Gebruik nooit bijtende of schurende producten.

Welke veiligheidsmaatregelen moeten worden genomen?

Draag altijd gehoorbescherming, een veiligheidsbril en een stofmasker. Raak de boor niet aan na gebruik, deze kan heet zijn. Controleer of er geen verborgen kabels zijn voordat u gaat boren.

Waar kan ik onderdelen vinden of service krijgen?

Voor klachten, reserveonderdelen, retourneren of garantievragen, ga naar www.schou.com en vermeld modelnummer 43819.

GEBRUIKSAANWIJZING 43819 MAX

NL: Lees de instructies voor gebruik!

NL: Gebruik.altijd gehoorbescherming!

NL: Gebruik altijd oogbescherming!

NL: Gebruik.altijd een stofmasker!

Om het Beste uit uw nieuwe draadloze boormachine te halen, gelieve deze aanwijzingen voor gebruik door te lezen. Bewaar de instructies voor het geval u deze op een later moment wilt raadplegen.

Technische gegevens

Batterij: 20 V 1.3 AH Li-ion

Laadtijd: 1研究成果

Versnellingen: 2

Snelheid: 0-400/0-1400 tpm

Draimoment:Max.35Nm

Draaimomentinstallingen: 18+1

Klauwplaat: 10mm

Met led-werklamp en 1-uurs oplader

Geluidsdruk, L:A: 87,6 dB(A), K A: 3 dB(A)

Geluidsniveau, L_WA : 98,6 dB(A), K WA:3 dB(A)

Trilling, boren: 1,298 m/s ^2 ,K:1,5 m/s ^2

De onderstaande babel bevat informatatie over hoe lang u per dag blootgesteld mag worden aan trillingen, als de trildrempel van 2,5m / s^2 nicht overschreten worden:

Trilling	Max. bloatelling
2,5 m/s2	3 uur
3,5 m/s2	4 uur
5 m/s2	2 uur
7 m/s2	1 uur
10 m/s2	30 minutes

Speciale veiligheidsaanwijzingen

Gebruik de lader alleen op kamertemperatuur (max. 40^ C).

Gebruik de lader nooit als accu, lader of snoer beschadigd is.

Controller of de ventilatieopeningen van de draadloze boor Niet geblokkeerd zich.

Gebruik geen beschadigde of versleten boortjes en schroefboortjes en gebruik algijd het juiste type boortje voor de taak.

Bevestigkleine items in een bankschoef of gelijksoortig gereedschap. Houd het item nooit in uw hand!

Controleer op verborgen stroomkabels, buizen etc. in de items of het oppervlak waarin u gaat boren.

Plaats, indien möglichk, een stukje afvalhout onder het item. Zorg ervoor dat de boormachine geen voorwerpen onder ofchter het item beschadigt, bijv. wanner u in muren boort.

De boormachine dient met niets in contact te staan wanner.Deze wordt aangezet.

Het boren in bepaalde materialen kan schadelijke stof veroorzaken. Draag.altijd een masker.

Zorg ervoor dat de boormachine—helemaal gestopt is voordat u van richting verandert. Leg de boormachine nooit weg als deze nog draait. Wacht tot de boormachine—helemaal gestopt is voordat u deze weg'ten nicht meer.gaat gebruiken.

Raak het boortje Niet aan direct na gebruik. Deze kan zeer heet+zijn.

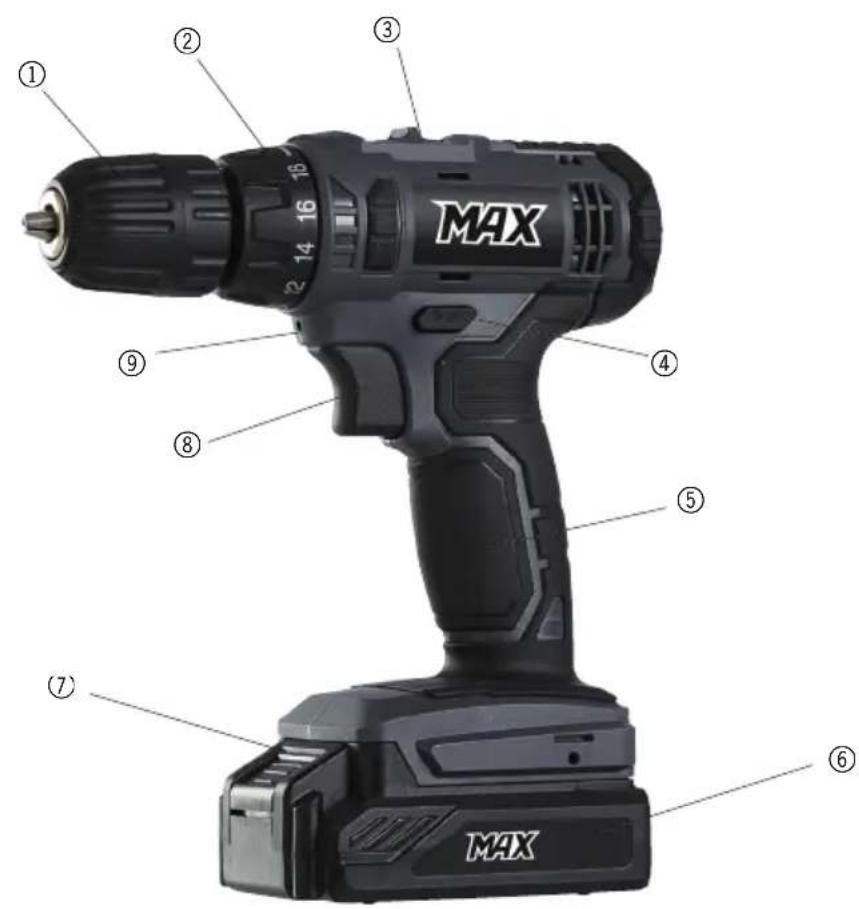

Basisonderdeler

1. Zelfvergrendelende boorklauwplaat
2. Draaimomentkiezer (18 installingen + boren)
3. Versnellingskiezer
4. Richtingkiezer
5. Handgreep
6. Batterij
7. Ontgrendelingsknop
8. Aan/uit-knop (variabel)
9. Led-werklamp

Accu opladen en plaatsen

Laad de accu helemaal op voordat u de boormachine voor de eerste keer gebruikt. Druk op de ontgrendelingsknop (7) op de accu (6) en verwijder de accu.

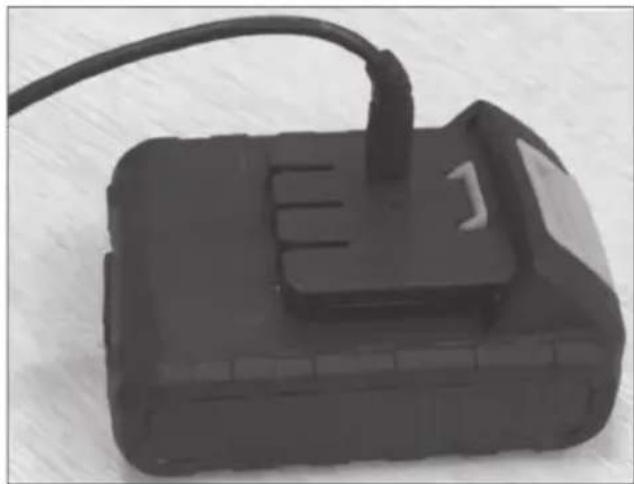

Steek de kabel van de lader in de laderingang op de accu. Steek de stekker van de lader in het stopcontact. Het led-lampje op de lader brandt rood verwijl de accu oplaadt. Zodra het led-lampje groen begint te branden, is de accu volledig opgeladen. Het opladen duurt ca. 1uur

Haal de stekker van de lader uit het stopcontact als de batterij is opgeladen en plaats de accu in de boor

Zorg dat de ontgrendelingsknop geactiveerd is, zodate de batterij goed op+zijnplaats zit.

LET OP! De accu worden nicht helemaal opgeladen geleverd. De accu要去 voor gebruik ongeveer 3aar opgeladen worden Hierna duurt het opladen 1aar. De accu kan pas na ca.5keer opladen en ontladen de volledige capaciteit bereiken.

Voorbereiding

Boortjes verwisselen

Schakel de richtingkiezer (4) maar de middelste positie

Draai de klauwplaat (1) met de hand om de klauwen van de klauwplaat te openen. Plaats het benodigde boortje in de klauwplaat en draai wee aan.

Controller of het boortje in het midden van de klauwplaat zit en bevestigd is

Richting kiezer

Kies de richting (links of rechts) door de schakelaar (4) te gebruiken.

Als de schakelaar in de middelste positie staat kan de aan/uit-knop nicht ingedrukt worden en kan de boormachine nicht starten.

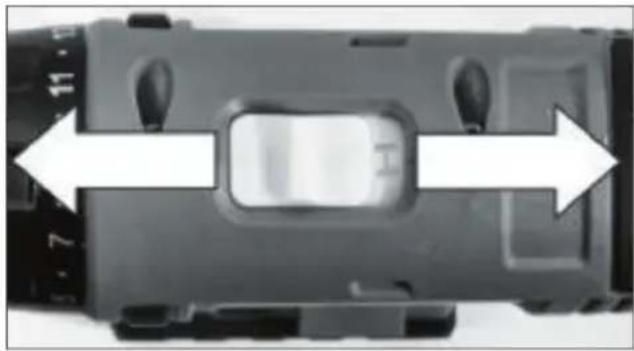

Snelheid selecteren

Duw de versnellingskiezer (3) in positie 1 om een lage snelheid en hoog draaimoment te kiezen, of positie 2 voor hoge snelheid en lager draaimoment.

LET OP! De versnellingskiezer mag nicht bewogen worden w进而er de klauwplaat draait!

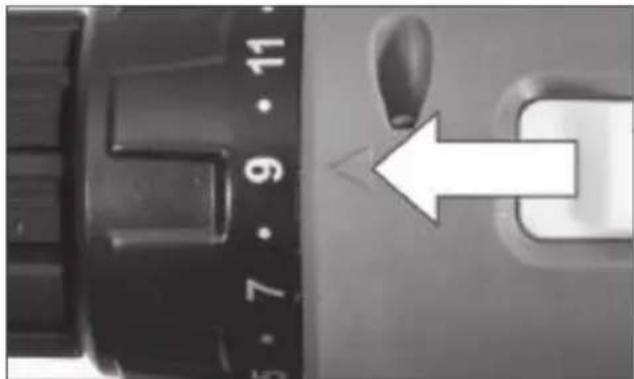

Draimoment selectoren

Selecteer het draaimoment door de draaimomentkiezer (2) maar de gewenste positie te draaien. Hoe hoger de instelling, des te hoger het toegepaste draaimoment. Om te boren draait u de draaimomentkiezer maar de positie met het boorsymbol.

Gebruik

Plaats een geschikt boortje voor de taak. Selecteer versnelling, richting en draaimoment.

Start de boormachine door op de aan/uit-knop (8) te drukken. Hoe meer de knop wordt ingedrukt, des te sneller draait de klauwplaat. De led-werklamp (9) gaat branden en verlicht het werkgedeelte als u de aan/uit-knop indrukt.

Laat de boormachine op Tmaxale snugelheid komen voordat u begint met boren

Druk nicht te hard op de boormachine.

Selecteer een lage slelheid voor schroeven,
grote boortjes of harde materialen, en een
hogere slelheid voorkleine boortjes of
zachtere materialen.

Schakel de boor uit door de aan/uit-knop los te lien.

Handige boortips

Wanner u in gladde oppervlakken boort, zoals tegels, plak dan een stukje sterke tape op deplaats waar u gaat boren alvorens te boren om te voorkomen dat het boortjeuitglijdt.

Schuur.altijd eerst deplaats waar u gaat boren wonneer u in staal boort.

Plaats een stukje afvalhout onder het item wanner u in een dunne metaalplaat boort om te voorkomen dat deplaat verrormt.

Vet de plaats waar u gaat boren in met olie wonneer u in metaal boort. Gebruik machineolie voor staal en paraffi neolie voo aluminium.

Om splinters te voorkomenijdens het boren in hout of plastic,plaatst u een stukje afvalhout onder het item, of boort u aan beiden kanten.

Gebruik een hogesnelheidsboortje als u in plastic boort.

Begin voor grote gaten met een boortje met eenkleine diameter en ga dan omhoog maar de gewenste diameter.

Reiniging en onderhoud

Reinig de boormachine na gebruik met een Licht bevochtigde doek of perslucht en houd alle oppervlakken en ventilatie-openingen van de boormachine altijd stofvrij.

Gebruik nooit corrosieve of agressieve reinigingsmiddleslen, odomat ze de plastic onderdelen van de zaag hunnen aantasten.

Service centre

Let op: Vermeld bij alle vragen het productmodelummer.

Het modelnummer staat op de voorkant van deze handleiding en op het producttypepeplaatje

Voor:

• Klachten
• Reserveonderdelen
• Retourzendingen
• Garantiekwesties
• www.schou.com

EG-verklaring van overeenstemmir

Fabrikant: Schou Company A/S, Nordager 31, 6000 Kolding, Denemarken, verklaart hierbij dat

MAX

DRAADLOZE BOORMACHINE

43819

20 V 1,3 Ah

geproduced is in overeenstemming met de volgende normen.

EN 62841-1:2015

EN 62841-2-1: 2018

EN 61558-1:2005/A1:2009

EN 61558-2-16:2009/A1:2013

EN 60335-1:2012/A11:2014

EN 60335-2-29:2004/A2:201C

EN 62233:2008

EN 55014-1:2017

EN 55014-2:2015

in overeenstemming met de bepalingen van de volgende richtlijnen:

2006/42/EG Machinerichtlijr

2014/30/EU EMC-richtlijn

1907/2006/EC REACH-verordening

2011/65/EU RoHS-richtlijn

2014/35/EU Laagspanningsrichtlijn

CE

Kirsten Vibeke Jenser

Elektrische en elektronische apparatuur (EEE) bevat materialen, componenten en substanties die gevaarlijk en schadelijk voor de menselijk gezondheid en

het milieu können zijn als afgedankte elektrische en elektronische apparatuui (WEEE) Niet correct als afval afgevoerd wordt. Producten gemarkeerd met een doorgestreepte atvalbakঃ精华ekstische apparatuur. De doorgestreepte afvalbak geeft aan dat afgedankte elektrische en elektronische apparatuur Niet met het huisafval weggegooid mag worden, maar dat deze afzonderlijk ingezameld moet worden.

Vervaardigd in P.R.C

Alle rechten voorbehonden. De inhoud van deze gebruikersqids mag Niet qedeeltelijk of in zijn geheel worden gereprodueerd, noch elektronisch noch mechanisch (i.e. kopieren of scanden), vertaald of opgeslagen in een database- en teruqzoeksystemeem zonder schriftelijk toestemming vooraf van Schou Company A/S
