| Tipo de producto | Taladro inalámbrico |
| Marca | MAX |
| Modelo | 43819 |
| Alimentación | Batería Li-ion 20 V, 1,3 Ah |
| Tiempo de carga | 1 hora |
| Velocidades | 2 (0-400 / 0-1400 rpm) |
| Par máximo | 35 Nm |
| Ajustes de par | 18 + 1 (taladro) |
| Portabrocas | 10 mm, autorroscante |
| Luz de trabajo | LED |
| Presión sonora | 87,6 dB(A) (K=3 dB(A)) |
| Potencia sonora | 98,6 dB(A) |
| Vibraciones (taladro) | 1,298 m/s² (K=1,5 m/s²) |
| Doble aislamiento | Sí, clase de protección II |
| Peso (estimado) | ~1,5 kg |
| Mantenimiento y limpieza | Limpiar con un paño húmedo o aire comprimido; no usar productos corrosivos |
| Seguridad | Usar protecciones auditivas, oculares y mascarilla antipolvo |
| Piezas de repuesto y reparabilidad | Contactar al servicio postventa mediante www.schou.com |
| Información general | Conforme a las normas CE (EN 62841, EN 61558, etc.) |
Preguntas frecuentes - 43819 MAX
Preguntas de los usuarios sobre 43819 MAX
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Perforar en formato PDF gratis! Encuentra tus instrucciones 43819 - MAX y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 43819 de la marca MAX.
MANUAL DE USUARIO 43819 MAX
Manual de instrucciones
ES: iLea todas las instrucciones antes de utilizeslro!
ES: UseSiempre mascarilla antipolvo!
Para sacar el mayor provecho de su nuevo taladradora inalámbrica, por favor, lea estas instrucciones. Por favor, guarde las instrucciones por si necesita consultarlas en un momento posterior.
Datasétécnicos
Bacteria: 20 V 1,3 AH Li-ion
Tiempo de energia: 1 hora
Marchas: 2
Velocidad: 0-400/0-1.400 r/min
Par de torsión: Max. 35 Nm
Ajustes del par de torsión: 18+1
Portabrocas: 10mm
Con luz de trabajo LED y cargador de 1 hora
Presión acústica, L pA: 87,6 dB(A), K pA: 3 dB(A)
Presión acústica, L_WA : 98,6 dB(A), K_WA : 3 dB(A)
Vibración, taladro: 1,298 m/s , K: 1,5 m/s
La tablasuma muesra durante cuantotempo peut estar expuesto a la vibracioncada dia para no superar la energia devibracion de 2,5m / s^2
| Vibración | Exposión Tmaxa |
| 2,5 m/s2 | 8 horas |
| 3,5 m/s2 | 4 horas |
| 5 m/s2 | 2 horas |
| 7 m/s2 | 1 hora |
| 10 m/s2 | 30 Minutes |
Instrucciones especiales de seguidac
Use el cargador solamente a temperatura ambiente (max. 40^ )
Nunca use el cargador si estáestropeados el cargador, la bateria o el cable
Compruebe que las valvulas de ventilacion de la taladradora inalambrica no esten cubiertos.
No use brocas ni bits danados o desgastados y seleccione siempre el tipo de brocaADECOUADO para el trabajo.
Las piezas de trabajoymesdeberancujetarse en un torno osimilar. jNunca sujete la pieza de trabajo con la mano
Compruebe que no haya cables electricos, tubos, etc. ocultos en las piezas o superficie que va a taladrar
Cuando sea possible, coloque un trozo de madera debajo de la pieza de trabajo.
Cerciorese de que la taladradora no pueda causar daño a ningún objeto debajo o detrás de la pieza, p.ej. al taladrar paredes
La BROCA no debe estar en contacto cor
ningún objeto a la hora deponer en marcha
laquina
Taladrar e ciertos materiales peuvent producir polvo insalubre. Lieve sempre mascarilla
Asegürese de que el taladro se haya parado del todo antes de cambiar el sentido de giro
No suele nunca la taladradora cuando la broca está en movimiento. Si no piensa usarla más, espere hasta que haya parado del todo antes de soltarla.
Evite tocar el bit de taladro solo afterdres deutilizarlo.Puede estar muy caliente

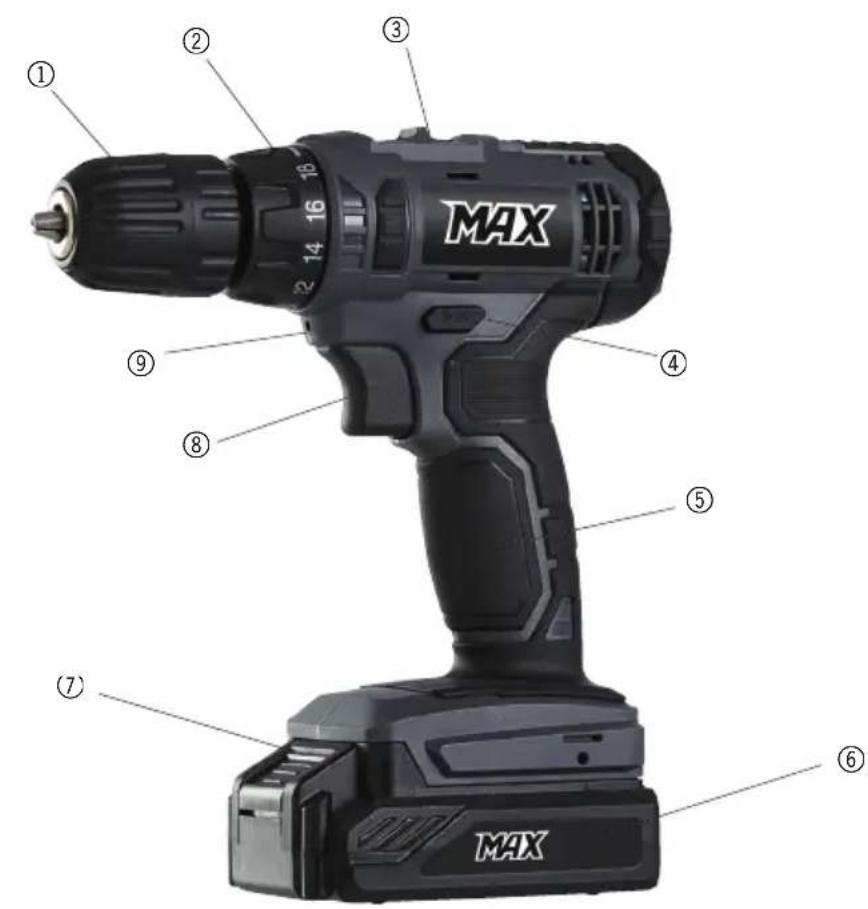

Componentes principales
- Portabrocas autoapretante
- Selector de par de torsión (18 posiciones + taladro
- Selector de marchas
- Selector de sentido de giro
- Mango
- Bateria
- Botón de liberación
- Boton ON/OFF (variable)
- Luz de trabajo LED
Carga y montaje de la bateria
Cargue la bateria a fondo antes de usar la taladradora la primera vez.
Pulse el botón de liberación (7) de la bateria (6) y sáquela.

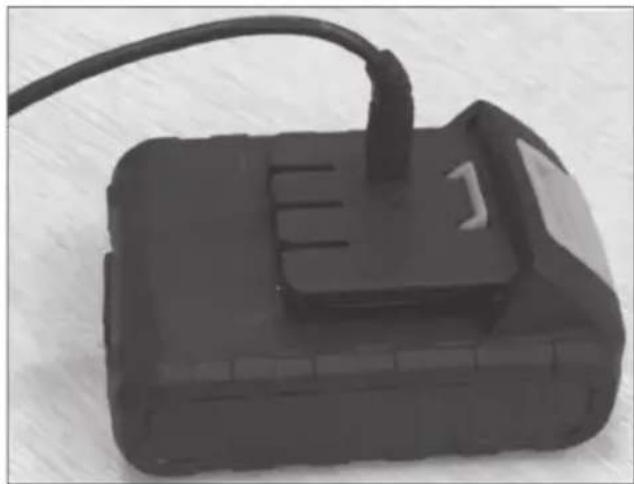

Inserte la clavija del cargador en la toma dearga del bateria.Enchufe el cargador. El piloto LED del cargador se encendera de color rojo cuando la bateria se estecargando.Cuando el piloto se ponga verde, la bateria estaracotalmentecargada.Lacarga tarda aprox.1 hora.
Cuando la bateria está cargada, desenchute el cargador e introduzcala en la taladradora.
Asegürese de que el botón de liberación quede fi jo para que la bateria está correctamente en su situ.
!Note! Cuando seenta, la bateria no está cargada del todo. Debe cargarse durante aprox. 3 horas antes de usarse. Después la carga durará 1 hora. La bateria no alcanza su capacité máximo hasta que haya sido cargada y descargada del todo una sice
Preparación
Cambiodebits
Gire el selector de sentido de giro (4) a su posicion central
Gire el portabrocas (1) a mano para abrir sus mandibulas. Introduzca el bit que necesite er el portabrocas y vuelva a apretarlo
Compruebe que el bit está situado en el medio del portabrocas y que está bien sujeto.
Selección del sentido de giro
Elija la direccion (izquierda o derecha)
mediante el selector (4)
Si el interruptor está en la posición central, e botón de encendido/apagado no se pueda pulsar y la taladradora no se pueda poner er marcha

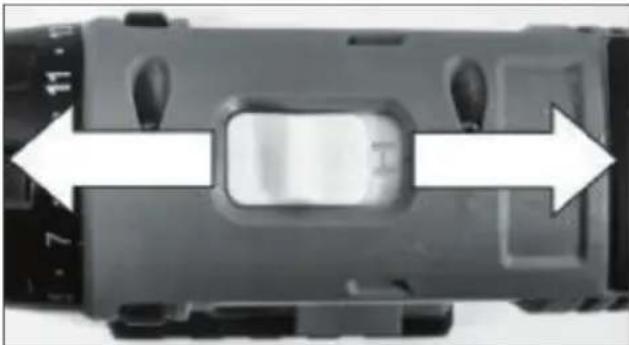

Selección de velocidad
Pulse el selector de marchas (3) en la posicion 1 para selectionar velocidad bajo y par de torsion alto, o posicion 2 para alta velocidad y par de torsion bajo.
!Nota! !No nuevo el selector de marchas,mientras el portabocas esté girando

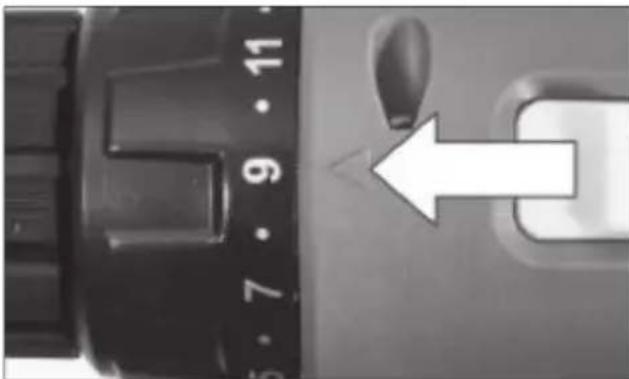

Selección del par de torsión
Elija el par de torsión girando el selector (2) hasta la posición deseada. Cuando más alta la posición, más alto sera el par. Para taladraronga el selector de par de torsión en la posición con el symbolo de taladro
Uso
Introduzca una brochure o un bit adecuado para laarea.EiJa la marcha,el sentido y el par de torsion.
Ponga en marcha la herramienta presionando el interruptor de encendido/ apagado (8).Cuando mas se presiona el boton,mas rpidas seran las revoluciones del portabrocas.La luz de trabajo LED (9) se encendera e iluminara la zona de trabajo cuando pulse el boton de encendido/ apagado.
Deje que la taladradora llegue a su velocidad maxima antes de empezar el taladro
No empujé la taladradora demasiado. Elija una velocidad lenta para el atornillado, brocas largas o materiales duros, y una velocidad masrapida para brocas pequeñas o materiales blandos.
Apague laquina soltando el interruptor de encendido/apagado.
Consejos útiles para el taladro
Al taladrar en superficies lisas, p.ej. azulejos ponga un pedazo de cinta adhesiva fuerte en el punto de taladro antes de empezar a taladrar. De estaforma se evita que la broca se deslice.
Si taladra acero, acuerdese siempre de punzonar el punto de taladro primo
Si taladra chapas fi nas de metal, coloque un trozo de madera debajo de la pieza de trabajo para evaporar la deformacion de la chapa.
Si taladra metal, lubrifi que el punto de taladro con aceite. Utilice aceite para maquinaria para el acero y aceite parah nada para el aluminio.
Para evaporar astillas al taladrar en madera o plastico, colocque un trozo de madera bajo de la pieza de trabajo o taladre deodos lados.
Aplique una velocidad de taladro alta si taladra plástico.
Para hacer agujeros de gran diametro, deben usar primero una broca de diametro(PC)pequeño seguda por una del diametro deseado.
Limpieza y mantenimiento
Limpie la taladradora con un trapc ligeramente humedo o con aire comprimido despues del uso, y mantenga siempre libres de polvo todas las superficies y orih cios d ventilacion de la taladradora.
No use nunca corrosivos o detergentes abrasivos,lisho que podran atacar las partes plasticas de la taladradora.
Centro de serviceo
Nota: Por favor, cite el número de modelc del producto relacionado con todas las preguntas.
El número de modelos se muestra en la parte frontal de este manual y en la placá de característica del producto
Para
- Reclamaciones
- Piezas de recambio
- Devolución de mercancías
- Asuntos de garantía
- www.schou.com
Declaración de conformidad CE
Fabricante: Schou Company A/S, Nordagei 31, 6000 Kolding, Dinamarca, declara por la presente que la
TALADRADA INALÁMBRICA
43819
20 V 1,3 Ah
ha sido fabricada de acuerdo con lossiguientes estandares:
EN 62841-1:2015
EN 62841-2-1: 2018
EN 61558-1:2005/A1:2009
EN 61558-2-16:2009/A1:2013
EN 60335-1:2012/A11:2014
EN 60335-2-29:2004/A2:201C
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
de conformidad con las disponeciones de las siguides directivas:
Directiva de máquinas 2006/42/CE
Directiva CEM 2014/30/UE
Reglamento REACH 1907/2006/CE
Directiva RoHS 2011/65/UE
Directiva de baja tensión 2014/35/UE
Kirsten Vibeke Jenser Product Safety Manager
27.01.2020 - Schou Company A/S, DK-6000 Kolding, Dinamarci
Información medioambiental
Los dispositivos electricos y electrónicos (AEE) contienen materiales, componentes y sustancias que peuvent ser peligrosos y perjudiciales par
salud humana y para el medio ambiente, si los residuos de这些东西 discretivos electricos y electrónicos (RAEE) no se eliminan correctamente. Los productos ident他们在cado: con un contentedor con ruedas tachadoson dispositivos electricos y electrónicos. El contentedor con ruedas tachado indicaque los residuos de dispositivos electricos y electrónicos no deben desecharse junto con la basura domestica, y que seienen que recoger por分开ar o
Fabricado en R.P.C.
Reservados todos los derechos. El contenido de esta guía de usuario no pueda ser reproducido de ningún modo, ni parcial ni totalmente, de modo electrónico o mecánico (p. ej. fotocopia o escaneado), traducido o guardado en una base de datos y sistemas de recuperación sin la previa autorización por escrito de Schou Company A/S.
