Produkttype	Trådløs boremaskine
Mærke	MAX
Model	43819
Strømforsyning	Li-ion batteri 20 V, 1,3 Ah
Opladningstid	1 time
Hastigheder	2 (0-400 / 0-1400 o/min)
Maksimalt drejningsmoment	35 Nm
Drejningsmomentindstillinger	18 + 1 (boring)
Borspændepatron	10 mm, selvspændende
Arbejdslampe	LED
Lydtryk	87,6 dB(A) (K=3 dB(A))
Lydeffekt	98,6 dB(A)
Vibration (boring)	1,298 m/s² (K=1,5 m/s²)
Dobbelt isolering	Ja, beskyttelsesklasse II
Vægt (estimeret)	~1,5 kg
Vedligeholdelse og rengøring	Rengør med en fugtig klud eller trykluft; brug ikke ætsende produkter
Sikkerhed	Brug høreværn, øjenværn og støvmaske
Reservedele og reparerbarhed	Kontakt kundeservice via www.schou.com
Generelle oplysninger	Overholder CE-standarder (EN 62841, EN 61558 osv.)

Ofte stillede spørgsmål - 43819 MAX

Hvordan oplader man batteriet til boremaskine MAX 43819?

Indsæt batteriet i den medfølgende oplader. Opladerens LED er rød under opladning og bliver grøn, når batteriet er fuldt. Opladningstiden er ca. 1 time.

Hvordan sætter man batteriet i?

Skub batteriet ind i holderen på boremaskinen, indtil frigørelsesknappen klikker på plads. For at tage det ud, tryk på knappen og træk.

Hvordan skifter man boret?

Sæt retningsvælgeren i midterposition. Drej borspændepatronen manuelt for at åbne kæberne, indsæt boret, og spænd patronen igen. Sørg for, at boret er centreret og sikkert fastgjort.

Hvordan vælger man hastigheden?

Brug hastighedsvælgeren: position 1 til lav hastighed og højt moment, position 2 til høj hastighed og lavt moment. Skift ikke hastighed, mens patronen roterer.

Hvordan justerer man momentet?

Drej momentvælgeren til den ønskede værdi (1 til 18). Jo højere tal, jo stærkere moment. Til boring skal vælgeren sættes på boremaskinens symbol.

Hvordan tænder man LED-lampen?

LED-arbejdslyset tænder automatisk, når du trykker på tænd/sluk-knappen. Det oplyser arbejdsområdet.

Hvad gør jeg, hvis boremaskinen ikke starter?

Kontrollér, at batteriet er opladet og korrekt indsat. Sørg for, at retningsvælgeren ikke er i midterposition (som låser knappen). Hvis problemet fortsætter, kontakt kundeservice.

Hvordan vedligeholder jeg boremaskinen?

Rengør den efter brug med en let fugtig klud eller trykluft. Hold ventilationsåbningerne rene. Brug aldrig ætsende eller slibende produkter.

Hvilke sikkerhedsforanstaltninger skal jeg overholde?

Bær altid høreværn, sikkerhedsbriller og støvmaske. Rør ikke ved boret efter brug, det kan være varmt. Kontrollér for skjulte kabler, før du borer.

Hvor finder jeg reservedele eller får service?

For reklamationer, reservedele, returneringer eller garantispørgsmål, besøg www.schou.com og angiv modelnummer 43819.

BRUGSANVISNING 43819 MAX

For at du kan fã mest mulig glæde at din nye akku-boremaskine, beder vi dig gennemlæse donne brugsanvising, for du tager akku-boremaskinen i brug. Vi anbefaler dig desuden at gemme brugsanvisingen, hvis du senere skulle fã brug for at genopfriske din viden om akku-boremaskinens Funktioner.

Tekniske data

Batteri: 20 V 1,3 AH Li-ion

Med LED-arbejdslys og 1 times-oblader

Lydtryk, LpA: 87.6 dB(A), K pA: 3 dB(A)

Lydeft, 98,6 dB(A), K WA:3 dB(A)

Vibration, boring: 1,298 m/s ^2 ,K:1,5 m/s ^2

Tabellen nedenfor viser, hvor lang tid mar dagligt ma udsættes for vibrationer, hvis vibrationsbelastningen på 2,5 m/2 ikke skal overskrides

Vibration	Maks. ekspondering
2,5 m/s2	8 timer
3,5 m/s2	4 timer
5 m/s2	2 timer
7 m/s2	1 time
10 m/s2	30 minutes

Særlige sikkerhedsforskrifter

Brug kun opladeren ved stuetemperatur (højst 40^ ).

Brug aldrig opladeren, hvis batteriet, opladeren eller ledningen er beskadiget.

Kontroller, at ventilationsabningerne pa akku-boremaskinen ikke er tilstoppet.

Brug ikke beskadigede eller slove bor og skruebits, og brug alto den korrekte type bor til den forhandenværende opgave.

Mindre arbejdsemner skal fastgores i en skruetvinge eller lignende. Hold aldrig arbejdsemner i handen!

Kontroller, om der er skjulte ledninger, røi
eller lignende i de emner, du skal bore i, for at
undgå at ramme dem med boret.

Læg et stykke affaldstræ under arbejdsemnet, nar det er muligt. Pas pa, at boret ikke beskadiger genstande under uller bag arbejdsemnet, f.eks. ved boring i vægge

Boret må ikke berøre=noget, när du starter akku-boremaskinen.

Ved boring i visse materialer kan der forekomme sundhedsskadeligt stov. Brug Åndedrætsværn.

Akku-boremaskinen skal vare standset welt, inden du skifter omlobsretting.

Læg aldrig akku-boremaskinen fra dig, hvis boret stadig roterer. Vent, til boret er standse helt, med at lægge akku-boremaskinen til side hvis den ikke skal bruges.

Undgå at røre ved boret lige after brug, da det bliver meget varmt.

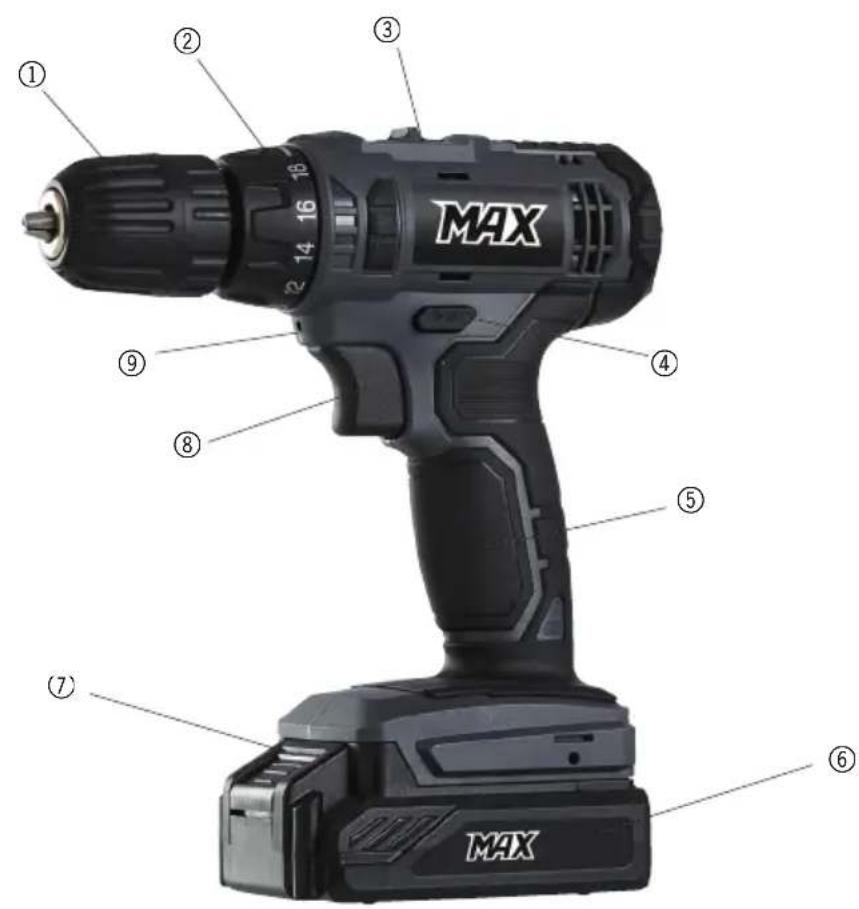

Akku-boremaskinens del

1. Selvspændende borepatron
2. Momentvaelger (18 indstillinger+boring)
3. Gearvaelger
4. Omskifter, højre/venstreløb
5. Handtag
6. Batteri
7. Udløser
8. Taend/sluk-knap (trinløs)
9. LED-arbejdslys

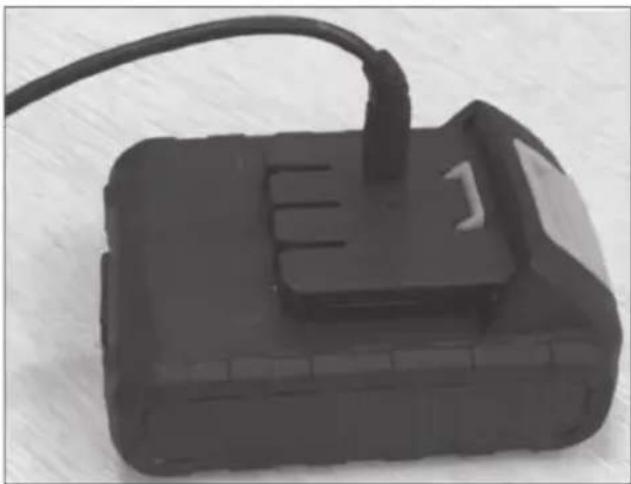

Opladning og montering af batteri

Oplad batteriet welt, inden akku-boremaskinen tages i brug forste gang.

Tryk udløseren (7) på batteriet (6) ind, og tag batteriet at

Sæt stikket fra opladeren i ladestikket på batteriet. Slut opladeren til lysnettet.

Lysdioden pa opladeren lyser rodt, mens batteriet oplades. Nar lysdioden lyser gront, er batteriet fuldt oplatet. En opladning tager ca. 1 time.

Afbryd opladeren fra lysnettet after endt opladning, og saet batteriet i k Kuboremaskinen.

Sorg for, at udloseren gari indgreb, sa batteriet sidder fast.

Bemærk! Batteriet er ikke fuldt opladet ved levering. Det skal lades op i cirka 3 timer inden对不起 brug. Derefter tager en opladning 1 time. Batteriet opnár ikke sin fulde kapacitet, for det har været fuldt opladet og afl adet omkring 5 gange

Klargøring

Udskifting af bor

Stil omskifteren (4) i miderposition.

Drej borepatronen (1) med händen for at abne kæberne i borepatronen. Sæt det onskede bor i borepatronen, og stram denigen

Kontroller, at boret sidder imidten af borepatronen, og at det sidder fast.

Valg af omlobsretning

Vælg omløbsretning (venstre eller højre) på omskifteren (4).

Hvis omskifteren stilles i midterposition, kan taend/sluk-knappen ikke trykkes ind, og akku-boremaskinen kan derfor ikke startes.

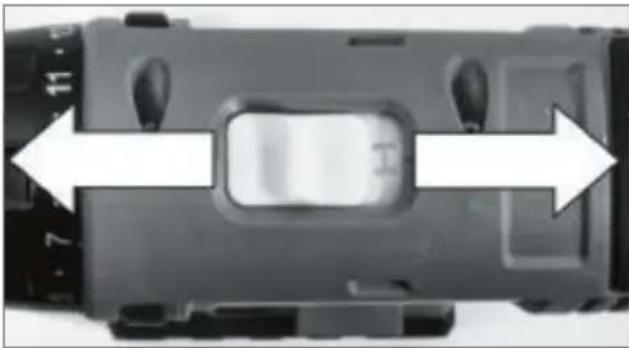

Valg af hastighed

Skub gearvælgeren (3) til positionen 1 for at vælge lav hastighed og højt moment, ellerskub til den positionen 2 for at vælge høj hastighed og lavere moment

Bemærk! Gearvælgeren ma ikke flyttes, men: borepatronen roterer

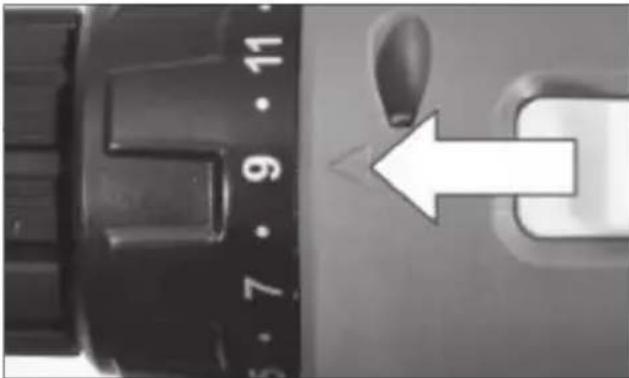

Valg af moment

Vaelg det onskede moment ved at dreje momentvaelgeren (2) til den onskede position. Jo hjere et tal, momentvaelgeren indstilles til, jo hjere er boremaskinens moment. Hvis du skal bore, skal du dreje momentvaelgeren til positionen med borsymbolet.

Brug

Monter et egnet bor aller en egnet bit til opgaven. Vaelg gear, omlobsretning oc moment

Start akku-boremaskinen ved at trykke tend/sluk-knappen (8) ind. Jo lengere knappen trykke ind, jo hurtigere korer boret. LED-arbejdslyset (9) tendes og lyser arbejdsomraret op, när du trykker tend/ sluk-knappen ind.

Ved boring skal boret opnå fuld hastighed,
inden du borer i arbejdsemnet.

Pres ikke boret forHardt. Vælg en langsom borehastighed til skruning, store bor eller härde materialer og en hurtigere hastighed til sma bor eller blødere materialer

Akku-boremaskinen stoppes ved at slippe tænd/sluk-knappen.

Gode rād om boring

Ved boring i glatte overflader, f.eks. klinkebor du sætte et stykke kraftig tape pa borestedet inden boring, sa boret ikke glider

Ved boring i stål skal borestedet forst kørnes.

Ved boring i tynde metalplader bør du lægge et stykke aff aldstræ under arbejdsemnet fo at undgå deformation at pladen

For at undgå splinter ved boring i træ elle plast kan du lægge et stykke aff aldstra under arbejdsemnet aller bore fra beggesider.

Brug højhastighedsbor til boring i plast.

Ved boring af store huller bør du bore for med et mindfulness por og derefter bore med den ønskede diameter

Bemerk: Produktets modelnummei skal altid oplyses i forbindelse med din henvendelse.

Modelnummeret fremgår af forsiden på dette brugsanvising og atproduktes typeskilt.

Nardetgaelder

Reklamationer
- Reservedele
- Returvarer
- Garantivarer
- www.schou.com

EF-overensstemmelseserklaering

Fabrikant: Schou Company A/S, Nordager 31, 6000 Kolding, Danmark, erklærhermed, at

AKKU-BOREMASKINE

43819

20V1,3Ah

er fremstillet i overensstemmelse med folgende standarder:

EN 62841-1:2015

EN 62841-2-1: 2018

EN 61558-1:2005/A1:2009

EN 61558-2-16:2009/A1:2013

EN 60335-1:2012/A11:2014

EN 60335-2-29:2004/A2:201C

EN 62233:2008

EN 55014-1:2017

EN 55014-2:2015

i henhold til bestemmelsene i direktiverne:

2006/42/EF Maskindirektivet

2014/30/EU EMC-directivet

2014/35/EU Lavspændingsdirektivet

CE

Kirsten Vibeke Jensen

Elektrisk og elektronisk udstyr (EEE)indeholder materialer, komponenter og stoff er, der kar vare farlige og skadelige for

menneskers sundhed og for miljoet, nar aff aldet af elektrisk og elektronisk udsty (WEEE) ikke bortskaff es korrekt. Produktter der er mærket med en "overkrydset skraldespand", er elektrisk og elektronisk udstyr. Den overkrydsede skraldespand symboliserer, at aff ald af elektrisk och elektronisk udstyr ikke ma bortskaff es sammen med usorderet husholdningsaff ald men skal indsamles sørskilt.

Produceret P.R.C.

Alle rettigheder forbeholds. Indholdet i donne vejled-ning ma ikke gengives, hverken welt ell er delvist, pa nogen made ved hjaelp af elektroniske ell mekaniske hjaelpemidler, f.eks. fotokopiering ell optagelse, oversættes ell qemmes i et informationslaqrings-oq -hentninqssystemumen skriftlig tilladelse fra Schou Company A/S.

BATTERIDREVET BORMASKIN

Innledning

Bruk aldri laderen hvis batteriet, laderen ell er ledningen er skadet.

Kontroller at ventilasjonsäpningene pa den batteridrevne bormaskinen不解 er tette.

Ikke bruk skadde aller slove bor og skrubits, og bruk alltid den korrekte typen bor til emnet som skal bores.

Mindre arbeidsemner ma festes i en tvinge.
eller lignende.Hold aldri emnet i handen!

Kontroller om det er skjulte ledninger aller lignende i emnene du skal bore i, for a unnga a treff e dem.

Legg et stykke avkapp under arbeidsemnet när det er mulig.Pass pa at boret icke skader gjenstander under ell erbak emnet, f.eks.ved boring i vegger.

Boret må ikke berøre=noe nár du starter den batteridrevne bormaskinen.

Merk! Girvelgeren ma ikke flyttes mens borchucken roterer!

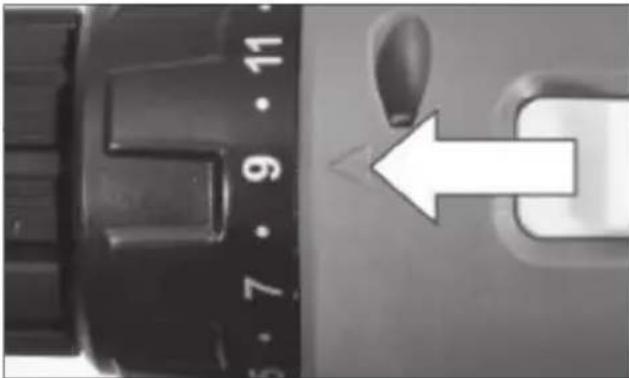

Valg av moment

Velg onsket moment ved a dreiemomentvelgeren (2) til onsket posisjon. Jo hoyere tall momentvelgeren stilles inn pa,desto hoyere er bormaskinens moment. Hvis du skal bore, ma du dreie momentvelgerentil posisjonen med borsymbolet.

Bruk
