Produkttyp	Akku-Bohrschrauber
Marke	MAX
Modell	43819
Stromversorgung	Li-Ion-Akku 20 V, 1,3 Ah
Ladezeit	1 Stunde
Geschwindigkeitsstufen	2 (0-400 / 0-1400 U/min)
Maximales Drehmoment	35 Nm
Drehmomenteinstellungen	18 + 1 (Bohren)
Bohrfutter	10 mm, selbstspannend
Arbeitslicht	LED
Schalldruckpegel	87,6 dB(A) (K=3 dB(A))
Schallleistungspegel	98,6 dB(A)
Vibration (Bohren)	1,298 m/s² (K=1,5 m/s²)
Doppelisolierung	Ja, Schutzklasse II
Gewicht (geschätzt)	~1,5 kg
Wartung und Reinigung	Mit einem feuchten Tuch oder Druckluft reinigen; keine korrosiven Produkte verwenden
Sicherheit	Gehörschutz, Augenschutz und Staubmaske tragen
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Kundendienst über www.schou.com
Allgemeine Informationen	Konform mit CE-Normen (EN 62841, EN 61558 usw.)

Häufig gestellte Fragen - 43819 MAX

Wie lade ich den Akku des Bohrschraubers MAX 43819?

Setzen Sie den Akku in das mitgelieferte Ladegerät ein. Die LED des Ladegeräts leuchtet während des Ladevorgangs rot und wird grün, wenn der Akku voll ist. Die Ladezeit beträgt etwa 1 Stunde.

Wie setze ich den Akku ein?

Schieben Sie den Akku in das dafür vorgesehene Fach am Bohrschrauber, bis die Entriegelungstaste einrastet. Zum Entfernen drücken Sie diese Taste und ziehen Sie den Akku heraus.

Wie wechsle ich den Bohrer?

Stellen Sie den Drehrichtungsschalter auf die Mittelstellung. Drehen Sie das Bohrfutter von Hand, um die Backen zu öffnen, setzen Sie den Bohrer ein und ziehen Sie das Bohrfutter wieder fest. Achten Sie darauf, dass der Bohrer zentriert und fest sitzt.

Wie wähle ich die Geschwindigkeit?

Verwenden Sie den Geschwindigkeitsschalter: Position 1 für langsame Geschwindigkeit und hohes Drehmoment, Position 2 für schnelle Geschwindigkeit und niedriges Drehmoment. Wechseln Sie die Geschwindigkeit nicht, während das Bohrfutter dreht.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehmomenteinsteller auf den gewünschten Wert (1 bis 18). Je höher die Zahl, desto höher das Drehmoment. Zum Bohren stellen Sie den Einsteller auf das Bohrersymbol.

Wie schalte ich die LED-Arbeitsleuchte ein?

Die LED-Arbeitsleuchte schaltet sich automatisch ein, wenn Sie den Ein-/Aus-Schalter drücken. Sie beleuchtet den Arbeitsbereich.

Was tun, wenn der Bohrschrauber nicht startet?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist. Stellen Sie sicher, dass der Drehrichtungsschalter nicht in der Mittelstellung steht (diese verriegelt den Schalter). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie pflege ich den Bohrschrauber?

Reinigen Sie ihn nach dem Gebrauch mit einem leicht feuchten Tuch oder Druckluft. Halten Sie die Lüftungsschlitze sauber. Verwenden Sie niemals korrosive oder scheuernde Reinigungsmittel.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie immer Gehörschutz, Schutzbrille und Staubmaske. Berühren Sie den Bohrer nach dem Gebrauch nicht, er kann heiß sein. Überprüfen Sie vor dem Bohren auf versteckte Kabel.

Wo finde ich Ersatzteile oder erhalte Service?

Für Reklamationen, Ersatzteile, Rücksendungen oder Garantiefragen besuchen Sie bitte www.schou.com und geben Sie die Modellnummer 43819 an.

BEDIENUNGSANLEITUNG 43819 MAX

DE: Lesen Sie vor Gebrauch die Gebrauchsanweisung

DE: Tragen Sie einen Gehorschutz

DE: Tragen Sie einen Augenschutz!

DE: Tragen Sie eine Staubmaske

2014/35/EU Pienjannitedirektiv

Kirsten Vibeke Jenser

Damit Sie an ihrer neuen Akku-Bohrmaschine großtmögliche Freude haben bitten wir Sie, die Gebrauchsanweisung vor Ingebrauchnahme sorgfältig durchzulesen. Ferner wird emptohlen, die Gebrauchsanweisung für den Fal aufzubewahren, dass Sie sich die Funktionen der Akku-Bohrmaschine später nochmals ins Gedächtnis rufen möchten.

Technische Dater

Akku: 20 V 1,3 AH Li-ion

Ladezeit: 1 Stunden

Gange: 2

Geschwindigkeit: 0-400/0-1400 U/Min

Moment: Max. 35 Nm

Drehmorenteinstellung: 18+1

Bohrfutter: 10mm

Mit LED-Arbeitsleuchte und 1-Stunde-Ladegerät

Schalldruck, L pA: 87,6 dB(A), K pA: 3 dB(A)

Schalleistung, LwA: 98,6 dB(A), K wA: 3 dB(A)

Vibration, Bohren: 1,298 m/s ^2 ,K: 1,5 m/s ^2

Die nachfolgende Tabelle zeigt, wie viel Zei man tätiglich Vibrationen ausgesetzt werden darf, wenn die Vibrationsbelastung von 2,5 m/s' nicht übersritten werden soll:

Vibration	Max. Exposition
2,5 m/s2	8 Stunder
3,5 m/s2	4 Stunder
5 m/s2	2 Stunder
7 m/s2	1 Stunde
10 m/s2	30 Minuten

Sicherheitshinweise

Benutzen Sie das Ladegerät nur bei Zimmertemperatur (max. 40^ ).

Benutzen Sie das Ladegerät niemals, wenn der Akku, das Ladegerät oder das Kabel beschädigt sind

Vergewissern Sie sich, dass die Luftungsschlitze der Akku-Bohrmaschine nicht zugesetzt sind.

Verwenden Sie keine beschädigten oder stumpten Bohrer und Schraubbits, und benutzen Sie stets den richtigen Bohrertype für die jeweilige Arbeit.

Kleinere Werkstücke müssen in einer Schraubzwinge oder dergleichen befestigt werden. Halten Sie Werkstücke niemals mit der Hand fest!

Kontrollieren Sie, ob im Arbeitsbereich verdeckte Leitungen oder dergleichen liegen, damit sie vom Bohrer nicht getroff er werden.

Legen Sie, wo es möglich ist, ein Stück Abfallholz unter das Werkstück. Achten Sie darauf, beim Bohren keine unter oder hinter dem Werkstück liegenden Objekte zu beschädigen, z. B. beim Bohren in Wänden Der Bohrer dart beim Starten der Akku-Bohrmaschine nichts berühren.

Beim Bohren in bestimmten Materialien kann gesundheitsschädlicher Staub auftreten. Tragen Sie deshalb eine Atemschutzmaske.

Die Akku-Bohrmaschine muss zum Andern der Drehrichtigung vollständig still stehen.

Legen Sie die Akku-Bohrmaschine niemals ab, solange der Bohrer sich noch dreht. Warten Sie nach Gebrauch den völligen Stillstand des Bohrers ab, bevor Sie die Akku-Bohrmaschine beiseite legen.

Vermeiden Sie es, den Bohrer unmittelbar nach Gebrauch zu berühren, da dieser sehr heißt wird.

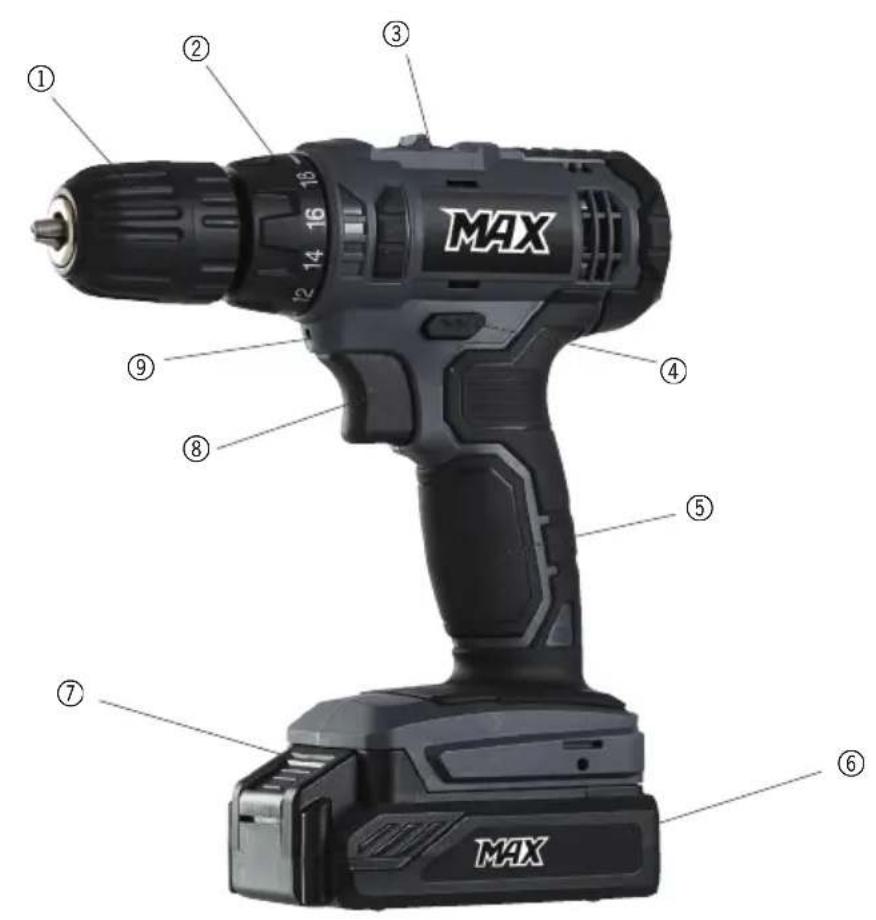

Die Teile der Akku-Bohrmaschine

1. Selfsspannendes Bohrfutter
2. Drehmoment-Einstellung (18)
   Einstellungen + Bohren
3. Gangwahlschalter
4. Umschalter für Rechts-/Linkslauf
5. Handgriff
6. Akku
7. Entriegelung
8. Ein-/Aus-Schalter (stufenlos)
9. LED-Arbeitslampe

Aufladen und AnbringendesAkkus

Laden Sie den Akku vor dem Erstgebrauch der Akku-Bohrmaschine vollständig auf.
Drücken Sie die Entriegelung (7) am Akku (6) ein, undephmen Sie den Akku Heraus.

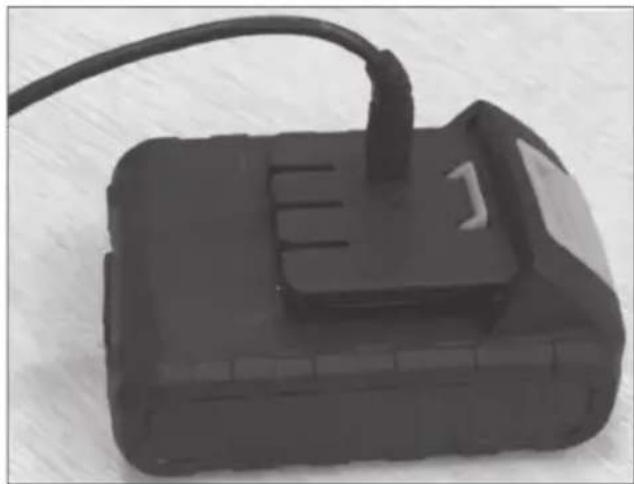

Stecken Sie den Stecker des Ladegerats in die Ladebuchse des Akkus. SchlieBen Sie das Ladegerat an das Stromnetz an. Die Leuchtdiode am Ladegerat leuchtet rot während der Akku aufgeladen wird. Die Leuchtdiode leuchtet grun, wenn der Akku vollständig aufgeladen ist. Ein Ladevorgang dauert ca. 1 Stunde.

Nehmen Sie das Ladegerät nach beendeten Ladevorgang vom Netz und setzen Sie den Akku in die Bohrmschine ein.

Achten Sie darauf, dass die Entriegelung einrastet, damit der Akku festsitzt.

Achtung! Der Akku ist bei Lieferung nicht voll aufgeladen. Er muss vor dem ersten Gebrauch ca. 3 Stunden lang aufgeladen werden. Danach dauert ein Ladevorgang 1 Stunde. Der Akku erreicht erst dann seine volle Leistung, wenn er ca. 5 Mal voll aufgeladen und entladen wurde.

Vorbereitung

Auswechseln der Bohrer

Bringen Sie den Umschalter (4) in Mittelposition.

Drehen Sie das Bohrfutter (1) mit der Hand, um die Backen im Bohrfutter zu offen den Setzen Sie den gewünschten Bohrer in das Bohrfutter ein undziehen Sie es wieder an.

Vergewissern Sie sich, dass der Bohrer festen Halt hat und mittig im Bohrfutter sitzt.

Wahl der Drehrichtigung

Wahlen Sie die Drehrrichtung (links oder rechts) am Umschalter (4).

Wenn der Umschalter in die Mittelposition gebracht wird, kann der Ein-/Aus-Knopf nicht eingedrückt werden, und die AkkuBohrmaschine kann daher nicht starten.

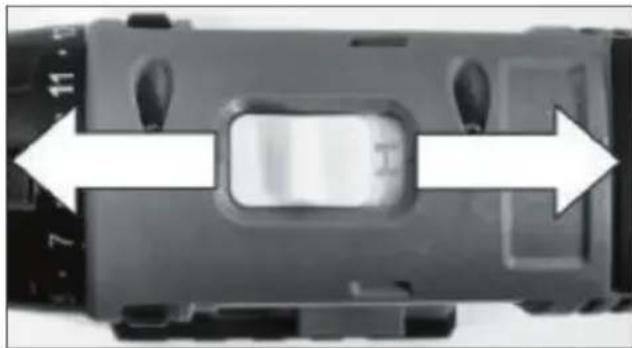

Wahl der Geschwindigkeit

Schieben Sie den Gangwahlschalter (3) in Position 1, um eine niedrige Geschwindigkeit und ein hohes Drehmoment zu wahlen oder schiben Sieihn in Position 2, um eine hohe Geschwindigkeit und ein niedrigeres Drehmoment zu wahlen.

Achtung! Der Gangwahlschalterarf nicht bewegt werden, während das Bohrfutter rotiert

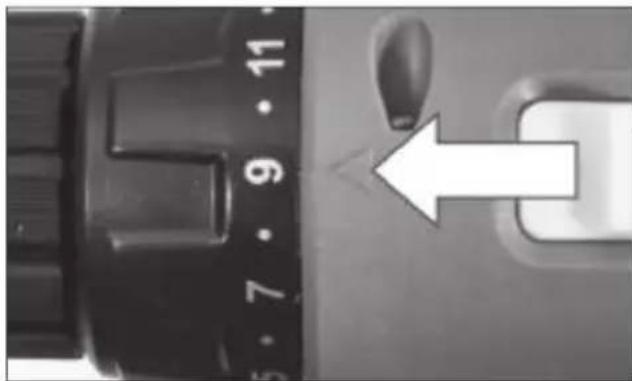

Wahl des Drehmoments

Wahlen Sie das gewünschte Drehmoment durch Drehen des Drehmoment-Einstellrings (2) auf die gewünschte Position. Je hoihei die am Drehmoment-Einstellring gewählte Zahl ist,esto hoher ist das Drehmoment der Bohrmsachine.Wenn Sie bohren mochten müssen Sie den Drehmoment-Einstellring auf die Position mit dem Bohrsymbol drehen.

Gebrauch

Setzen Sie einen für die Arbeitsaufgabe geeigneten Bohrer oder Bit ein. Wahlen Sie Gang, Drehrichtigung und Drehmoment.

Starten Sie die Akku-Bohrmaschine, indem Sie den Ein-/Aus-Schalter (8) eindrücken. Je weiter der Knopf eingedrückt wird,为重点chneller lauft der Bohrer. Die LEDArbeitslampe (9) wird eingeschaltet und beleucht den Arbeitsbereich, wenn Sie den Ein-/Aus-Schalter eindrücken.

Lassen Sie den Bohrer erst seine volle Geschwindigkeit erreichen, bevor Sie mit dem Bearbeiten des Werkstücks beginnen.

Drücken Sie mit dem Bohrer nicht zu stark auf. Wahlen Sie eine niedrige Bohrgeschwindigkeit zum Schrauben, für große Bohrer oder harte Materialien und eine höhere Geschwindigkeit für keine Bohrer oder weichere Materialien.

Angehalten wird die Akku-Bohrmaschine durch Loslassen des Ein-/Aus-Schalters.

Tipps furs Bohren

Beim Bohren in glatten Oberflächen, z. B Klinker, sollen den Bohrpunkt vor dem Bohren mit einem Stückchen kräftigem Tape versehen, damit der Bohrer nicht wegrutscht.

Beim Bohren in Stahl muss der Bohrpunkt zunachst gekörnt werden.

Beim Bohren in)dünnen Metallblechensollten Sie ein Stück Abfallholz unter das Werkstück legen, um eine Verformung des Blechs zu vermeiden.

Fetten Sie den Bohrpunkt beim Bohren in Metall mit Schmieröl ein. Verwenden Sie Maschinenöl für Stahl und Parath nöl für Aluminium.

Um beim Bohren in Holz oder Kunststoff Splitter zu vermeiden, können Sie ein Stück Abfallholz unter das Werkstück legen oder von beiden Seiten bohren.

Verwenden Sie zum Bohren in Kunststoff einen Hochgeschwindigkeitsbohrer

Beim Bohren von groBen Lochern sollten Sie mit einem kleineren Bohrer vorbohren und dann mit dem gewünschten Durchmesser weiterbohren.

Reinigung und Wartung

Wischen Sie die Akku-Bohrmaschine nach Gebrauch mit einem gut ausgewrungenen Tuch ab oder reinigen Sie sie mit Hilde von Druckluft und halten Sie Oberfläch und Luftungsschlitze stets frei von Verschmutzungen.

Benutzen Sie keine atzenden ode schmirgelnden Reinigungsmittel, da diese die Kunststoffe angegeben konnen

Servicecenter

Hinweis: Bei Anfragen stets die Modellnummer des Produkts angegeben.

Die Modellnummer fnden Sie auf de Titelseite dieser Gebrauchsanweisung und auf dem Typenschild des Produkts

Wenn Sie uns brauchen.

Reklamationen
- Ersatzteile
Rücksendungen
- Garantiewaren
- www.schou.com

EG-Konformitätserklarung

Hersteller: Schou Company A/S, Nordager 31, 6000 Kolding, Danemark, erklart hiermit, dass

AKKU-BOHRMASCHINE

43819

20V1,3Ah

in Übereinstimmung mit den folgender Normen hergestellt wurde

EN 62841-1:2015

EN 62841-2-1: 2018

EN 61558-1:2005/A1:2009

EN 61558-2-16:2009/A1:2013

EN 60335-1:2012/A11:2014

EN 60335-2-29:2004/A2:201C

EN 62233:2008

EN 55014-1:2017

EN 55014-2:2015

gemäß den Bestimmungen der Richtlinien:

2006/42/EG Maschinenrichtlinie

2014/30/EU EMV-Richtlinie

1907/2006/EG REACH-Verordnung

2011/65/EU RoHS-Richtlinie

2014/35/EU Niederspannungsrichtlinie

CE

Kirsten Vibeke Lenser

Entsorgung des Gerätes

Altgeräte)dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden konnen, so ist

jeder Verbraucher gesetzlich verpflichtet Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugegeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Wirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit einer „durchkreuzten Abfalltonne' gekennzeichnet.

Hergestellt in der Volksrepublik China

Alle Rechte vorbehalten. Der Inhalt dieser Gebrauchsanweisungarf ohne die schriftliche Genehmigung von Schou Company A/S weder ganz noch teilweise in irgendeiner Form unter Verwendung elektronischer oder mechanischer Hilfsmittel, wie zum Beispiel durch Fotokopieren oder Aufnahmen, wiedergegeben, ubersetzt oder in einem Informationsspeicher und -abrufsystem ge speicher werden.
