43819 - Pora MAX - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton porakone
Merkki	MAX
Malli	43819
Virtalähde	Li-ion-akku 20 V, 1,3 Ah
Latausaika	1 tunti
Nopeudet	2 (0-400 / 0-1400 rpm)
Maksimivääntömomentti	35 Nm
Vääntömomentin säätö	18 + 1 (poraus)
Istukka	10 mm, itsekiinnittyvä
Työvalo	LED
Äänenpaine	87,6 dB(A) (K=3 dB(A))
Ääniteho	98,6 dB(A)
Tärinä (poraus)	1,298 m/s² (K=1,5 m/s²)
Kaksoiseristys	Kyllä, suojausluokka II
Paino (arvio)	~1,5 kg
Huolto ja puhdistus	Puhdista kostealla liinalla tai paineilmalla; älä käytä syövyttäviä aineita
Turvallisuus	Käytä kuulonsuojaimia, silmiensuojaimia ja pölynaamaria
Varaosat ja korjattavuus	Ota yhteyttä huoltoon osoitteessa www.schou.com
Yleistiedot	CE-standardien (EN 62841, EN 61558 jne.) mukainen

Usein kysytyt kysymykset - 43819 MAX

Kuinka ladata MAX 43819 -porakoneen akku?

Aseta akku mukana toimitettuun laturiin. Laturin LED on punainen latauksen aikana ja muuttuu vihreäksi, kun akku on täynnä. Latausaika on noin 1 tunti.

Kuinka asettaa akku paikalleen?

Liu'uta akku porakoneen akkupaikkaan, kunnes vapautuspainike napsahtaa paikalleen. Irrottaaksesi paina vapautuspainiketta ja vedä.

Kuinka vaihtaa poranterä?

Aseta suunnanvalitsin keskiasentoon. Kierrä istukkaa käsin leukojen avaamiseksi, aseta poranterä, ja kiristä istukka. Varmista, että poranterä on keskitetty ja kunnolla kiinni.

Kuinka valita nopeus?

Käytä nopeudenvalitsinta: asento 1 hitaalle nopeudelle ja korkealle vääntömomentille, asento 2 nopealle nopeudelle ja alhaiselle vääntömomentille. Älä vaihda nopeutta, kun istukka pyörii.

Kuinka säätää vääntömomenttia?

Kierrä vääntömomentin valitsin haluttuun arvoon (1–18). Mitä suurempi luku, sitä suurempi vääntömomentti. Porataksesi aseta valitsin porakoneen symbolille.

Kuinka sytyttää LED-valo?

LED-työvalo syttyy automaattisesti, kun painat käynnistyskytkintä. Se valaisee työalueen.

Mitä tehdä, jos porakone ei käynnisty?

Tarkista, että akku on ladattu ja oikein asetettu. Varmista, ettei suunnanvalitsin ole keskiasennossa (joka lukitsee kytkimen). Jos ongelma jatkuu, ota yhteyttä huoltoon.

Kuinka huoltaa porakonetta?

Puhdista se käytön jälkeen kevyesti kostealla liinalla tai paineilmalla. Pidä ilma-aukot puhtaina. Älä koskaan käytä syövyttäviä tai hankaavia aineita.

Mitä turvallisuusohjeita on noudatettava?

Käytä aina kuulonsuojaimia, suojalaseja ja pölynaamaria. Älä kosketa poranterää käytön jälkeen, se voi olla kuuma. Tarkista, ettei piilossa ole kaapeleita ennen poraamista.

Mistä löydän varaosia tai saan huoltoa?

Reklamaatioita, varaosia, palautuksia tai takuukysymyksiä varten käy osoitteessa www.schou.com ja mainitse mallinumero 43819.

KÄYTTÖOHJE 43819 MAX

Fl: Lue käyttoohje ennen käyttoä!

Fl: Kaytä kuulosuojaimia!

GB: Always use ear protection.

Fl: Kaytä suojalaseja!

GB: Always use eye protection

Fl: Käytä hengityssuojainta!

GB: Always use a dust mask

Saat uudesta akkuporakoneesta suurimman hyödyn, kun luet käyttoohjeen ennen akkuporakoneen käyttoönottoa. Säilytä täm käyttoohje, jotta voit tarvittaessa palauttaa mieleesi akkuporakoneen toiminnot.

Tekniset tiedot

Akku: 20 V 1,3 Ah litiumioni

Latausaika: 1 tunti

Vaihteisto: 2

Nopeus: 0-400 / 0-1400 kierr./min

Väantömomentti: Enintaan 35 Nm

Momentinsaedin: 18 + 1

Poraistukka: 10 mm

LED-työvalo ja 1 tunnin laturi

Aänenpaine, L:A: 87,6 dB(A), K A: 3 dB(A)

Seuraavassa taulukossa on esitetty ajat, jotka tärinälle saa paivittain olla altiina.

Suosituksen mukaan kuormitusta 2,5m / s' e itule ylittaa:

Tärinë	Enimmäisaltistus:
2,5 m/s²	8 tuntia
3,5 m/s²	4 tuntia
5 m/s²	2 tuntia
7 m/s²	1 tunti
10 m/s²	30 minuuttia

Turvallisuusohjeet

Käytä laturia vain huoneenlampötilassa (enint. 40^ :ssa).

Alä koskaan käytä laturia,Jos akku, laturi tai johto on vaurioitunut.

Tarkista, etta akkuporakoneen ilmanvaihtoaukot eivat ole tukossa.

Alä käytä vaurioitunutta tai tylsaa teraa tai ruuvauskärkea ja käytä aina työtehtavän mukaista teraa.

Pienet tyokappaleet on kiinnitettaväruuvipuristimeen tai vastaavaan. Alä koskaanpidä porattavista kappaleista kiinni kasin!

Tarkista, onko porattavissa kappaleissa piilossa olevia johtoja, putkia tms., jotta voit valttaa osumista niihin, kun paraat.

Pane työkappaleen alle puupala aina, kun se on mahdollista. Huolehdi siitä, ettei poranterä vaurioita työkappaleen alla tai takana olevia esineitä esimerkiksi poratessasi seinä.

Tera ei saa koskea mihinkään, kun käynnistät akkuporakoneen.

Joitakin materiaialeja porattaessa saattaa syntyä terveydelle Haitallista polyä. Käytä hengityssuojainta.

Akkuporakoneen on oltava kokonaan pysahtynyt, ennen kuin vaihdat pyorimissuuntaa.

Alä koskaan irrota otetta akkuporakoneest eran viel pyöriessä. Odota, kunnes terä on täysin pysähtynyt, ja pane akkuporakone sen jälkeen sivuun,Jos sitä ei enaä käyteta.

Alä kosketa teräa heti kayton jälkeen, koska se kuumenee voimakkaasti.

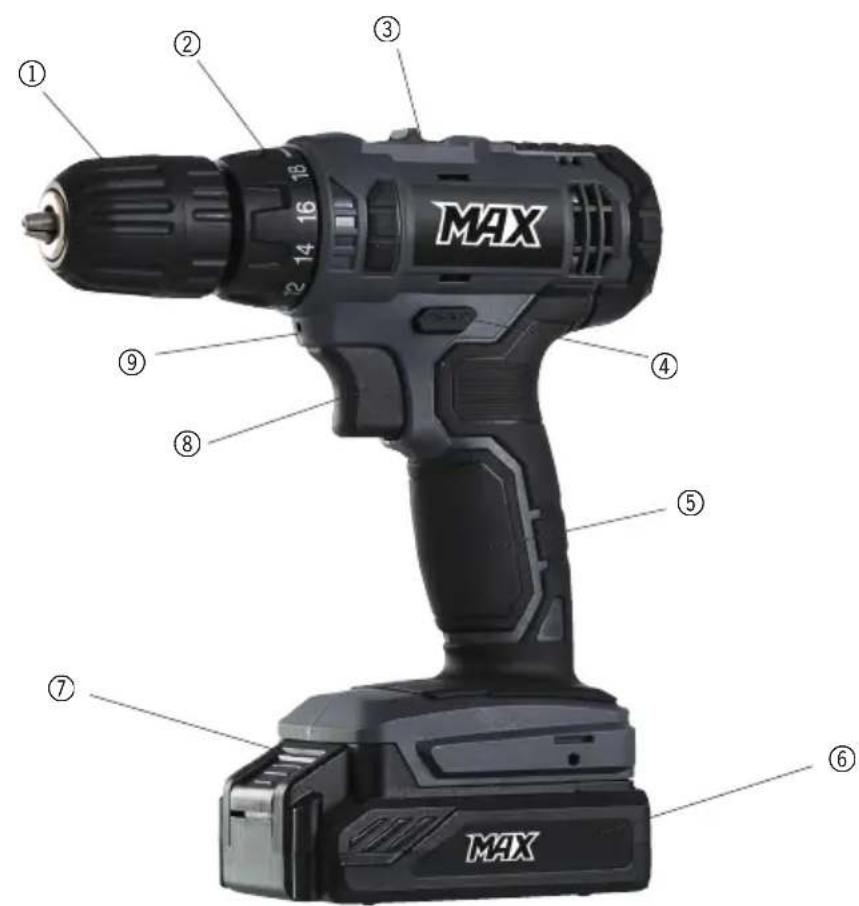

Akkuporakoneen osat

1. Itsekiristyvä poraistukka
2. Momentinvalitsin (18 asentoa + poraus)
3. Vaihteenvalitsin
4. Vaihtokytkin, pyörimissuunta myötapäivän/vastapäivär
5. Kadensija
6. Akku
7. Liipaisin
8. Kaynnistyspainike (portaaton)
9. LED-työvalo

Akun lataaminen ja asentaminen

Lataa akku aivan tayteen, ennen kuin kaytatakkuporakonetta ensimmäista kertaa.

Paina akun (6) vapautinta (7) ja poista akku.

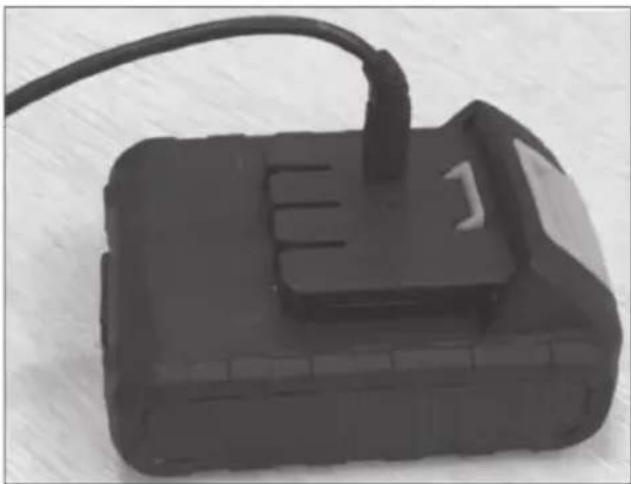

Liitta laturi sahkoverkloon. Laturin punainen merkkivalo palaa, kun akku latautuu. Akku on latautunut tayteen, kun merkkivalo palaa vihreana. Tayteen latautuminen kestaa nointunnin.

Irrota laturi pistorasiasta lataamisen jälkeen ja asenna akku porakoneeseen.

Varmista, etta vapautin lukittuu ja akku on tukevasti paikallaan.

Huomio! Akku ei ole tãysin ladattu, kun kone toimitetaan. Sitä on ladattava noin 3 suntia ennen ensimmäista kayttokertaa. Sen jälkeen lataaminen kestä 1 tunnin. Akku saavuttaa tãyden varautumiskykynsa vasta, kun se on ladattu tãyteen ja lataus kãytetty loppuur noin 5 kertaa.

Valmistelut

Poranterän vaihtaminer

Aseta vaihtokytkin (4) keskiasentoon.

Avaa poraistukan (1) leuat kiertamalla poraistukkaa kasin. Aseta sopiva porantera poraistukkaan ja kirista poraistukka.

Tarkista, etta tera on poraistukan keskellä ja etta se on kunnolla kiinni.

Pyörimissuunnan valitseminer

Valitse pyorimissunta (vasta-ta myotapäivän) vaihtokytkimellä (4)

Jos vaihtokytkin asetetaan keskiasentoon, käynnistyspainiketta ei voi painaa alas eikaakkuporakonetta voi siten käynnistää

Nopeuden valinta

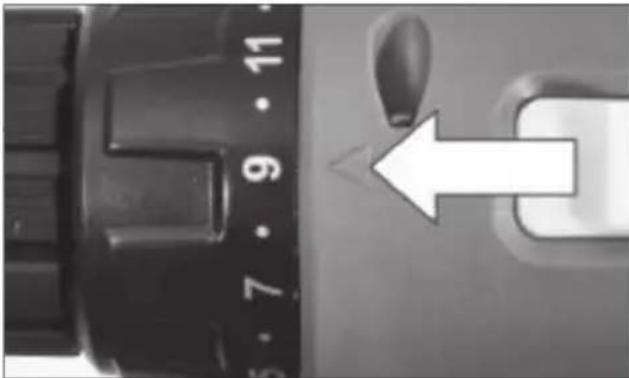

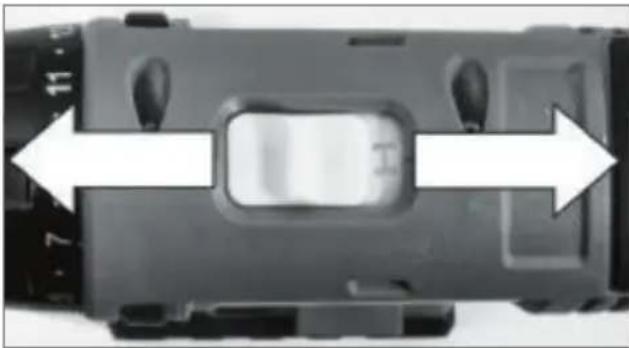

Aseta vaihteenvalitsin (3) asentoon 1, kun haluat valita alhaisen nopeuden ja suuren momentin. Aseta se asentoon 2, kun haluat valita suuren nopeuden ja pienen momentin.

Huomio! Vaihteenvalitsimen asentoa ei saa muuttaa,Jos poraistukka pyorii!

Valitse haluamasi momentti kiertamalla momentinvalitsin (2) haluamaasi asentoon. Mitä isompi lukema momentinvalitsimella valitaan, sitä suurempi on porakoneen momentti. Jos kaytät poraa, kierrä momentinvalitsin poraussymbolin kohdalle.

Käytto

Asenna tehtävaan sopiva terä tai kärki. Valitse vaihde, pyörimissunta ja momentti.

Käynnistä akkuporakone painamalla
käynnistyspainiketta (8). Mitä syvemälle
käynnistyspainiketta painetaan, sitä
nopeammin terä pyörii. LED-työvalo (9)
syttyj ja valaisee työskentelyaluetta, kun
painat käynnistyspainikkeen alas.

Anna teran kiihtya tayteen nopeuteen, ennen kuin aloitat poraamisen.

Alä paina teräa liian kovaa. Kun ruuvaat, valitse suurille terille tai koville materiaaleille hidas pyorimisnopeus ja pienille terille tai pehmeammille materiaaleille nopeampi pyorimisnopeus

Akkuporakone pysaytetaan vapauttamalla kaynnistyspainike.

Porausvinkkejä

Poratessasi liukkaita pintoja, esimerkiki klinkkereita, kiinnitā porauskohtaan ennen poraamista pala paksua teppiä, jotta tera ei liu'u

Terästa porattaessa porauskohta on ensin jyrsittäva.

Ohuita metallilevyjä poratessasi aseta tyokappaleen alle puupala, jotta levy ei vaanny

Voitele porauskohta voiteluoljyllä, kun poraat metallia. Kayta terakselle koneoljya ja alumiinille parah inioljy

Jotta puuta tai muovia porattaessa ei syntyisi halkeamia, voit asettaa tyokappaleen alle puupalan tai porata molemmilta puolilta.

Käytä muovin poraamiseen suurelle nopeudelle tarkoitettua terä.

Poratessasi suuria reikiä poraa ensin
pienemmällä terällä ja sen jälkeen vaaditun
reian kokoisella terällä.

Puhdistaminen ja kunnossapitc

Puhdista akkuporakone kuivaksi kierretylla liinalla tai paineilmalla kayton jälkeen ja pidä akkuporakoneen pinnat ja ilmanvaihtoaukot aina puhtaina

Alä käytä syövytäviä tai hankaavia puhdistusaineita, sillä ne voivat vahingoittaa akkuporakoneen muoviosia.

Huoltokeskus

Huomaa: Tuotteen mallinumero on aina mainittava mahdollisessa yhteydenotossa.

Mallinumeron voi tarkistaa tamän käyttoohjeen etusivulta ja tuotteen typpikilvesta.

Kun asia koskee

Reklamaatioita
- Varaosia
Palautuksia
Takuuasioita
- www.schou.com

EY-vaatimustenmukaisuysvakuutus

Valmistaja: Schou Company A/S, Nordager 31, 6000 Kolding, Tanska, vakuuttaa taten että

AKKUPORAKONE

43819

20V,1,3Ah

on valmistetu seuraavien standardien mukaisesti:

EN 62841-1:2015

EN 62841-2-1: 2018

EN 61558-1:2005/A1:2009

EN 61558-2-16:2009/A1:2013

EN 60335-1:2012/A11:2014

EN 60335-2-29:2004/A2:201C

EN 62233:2008

EN 55014-1:2017

EN 55014-2:2015

ja tayttaa seuraavien direktiivien märäykset:

2006/42/EY Konedirektiiv

2014/30/EU EMC-direktiivi

1907/2006/EY REACH-asetus

2011/65/EU RoHS-direktiv

Tiedot vaarallisuustaympäristolle

Sahko- ja elektroniikkalaitteet (EEE) sisaltavat materiaaleja, componentteja ja aineita, jotka voivat olla vaaraksi

ymparistolle ja ihmisen terveydelle, jos sahkö- ja elektroniikkaromua (WEEE) ei havitetä asianmukaisesti. Sahko- ja elektroniikkalaitteet on merkitty jatesailiollä, Jonka yli on vedetty risti. Merkki ilmaisee, ettei sahkö- ja elektoniikkaromua saa havittaa lajittelemattoman kotitalousjatteen mukana vaan se on kerattava erikseen.

Valmistetti Kinassa

Kaikki oikeudet pidatetäan. Tämän käyttoohjeen sisältoe ei saa jäljentä kokonaan eika osittain millään tavalla sähköisesti tai mekaanisesti, esimerkiki valokopoimalla tai -kuvaamalla, kaantaa tai tallentaa tiedontallennus- ja hakujärestelmaan ilman Schou Company A/S:n kirjalista lupaa.
