KÄYTTÖOHJE 71311 MAX

Fl: Käytä hengityssuojainta!

GB: Always use a dust mask

Fl: Tamà tuote on suojaeristetty ja kuuluu suojausluokkaan II.

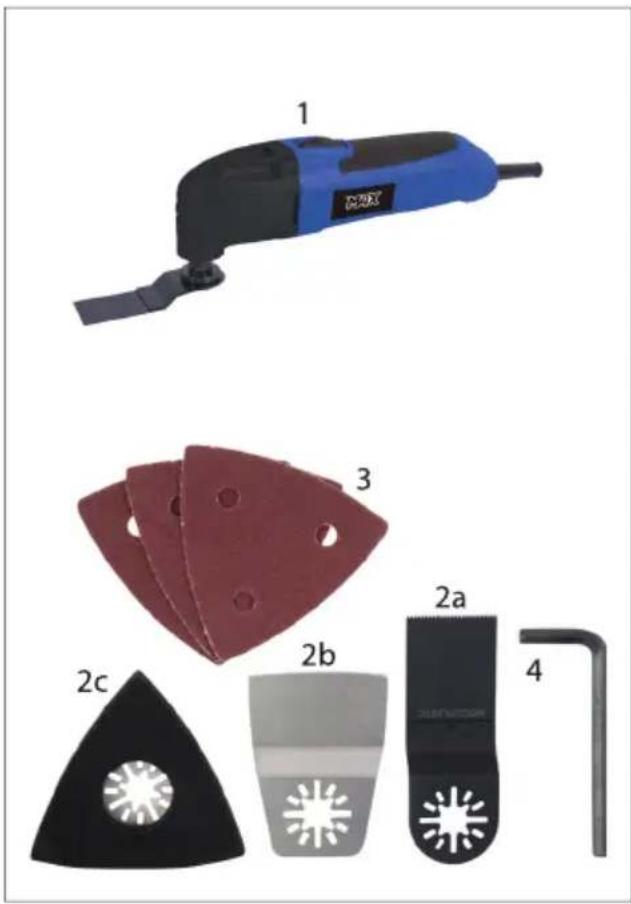

1. Katkaisin
2. Työvaline
   2a. Sahantera
   2b. Lasta
   2c. Hiomalaikka
3. Hiomapaperi
4. Kuusioavain

Käytöohjeessa mainittuja tai kuvattuja lisavarusteita ei valttamatta toimiteta laitteen mukana.

Tekniset tiedot

Jannite/taajuus: 230V 50Hz

Teho: 180 W

Värähtelynopeus: 22000 kertaa/min

Aaenpaine, L_OA : 84 dB(A), K = 3 dB(A)

Aenentohotoso, L_WA 95 dB(A), K = 3 dB(A)

Tärina, aH: 3,26 m/s ^2 K=1,5 m/s²

Taulukossa on esitetty ajat, jotka tärinälle voi paivittän olla altiina. Suosituksen mukaan kuormitusta 2,5 m/s² ei tule ylittäa:

Tärinä	Altistuminen enintään
2,5 m/s2	8 tuntia
3,5 m/s2	4 tuntia
5 m/s2	2 tuntia
7 m/s2	1 tunti
10 m/s2	30 minuuttia

Sis.

3 kpl hiontapaperiarkkia (93x93x93 mm)

1 sahantera
1 suora lasta
1 kuusiotappiavain
1 hiomalaikka (91x91x91 mm)

Turvallisus

Lue seuraavat ohjeet ja noudata niitta, ennen kuin otat laitteen kayttoon:

Kayttoohjeet.
Käyttoohjeet on sailytettäv yhdessä laitteen kanssa ja ne on annettava laiteen mukana,Jos se myydaan tai luovutetaan eteenpain.

Käytötarkoitus

Tämä laite on tarkoitetti pienten alojer kuivahiontaan, sahaukseen ja kaavintaan erilaisilla työvalineillä varustettuna sekä kappaleiden kiillotukseen, harjaukseen, leikkaamiseen ja paloitteluun.

Turvallisuusohjeet

Henkilkohtainen suojavarustus. Kaytä suojalaseja, kuulosuojaimia ja polynaamaria, kun kaytät laitetta.

Laitteen käytto

Kännistys-/pysäytyspainike

• Tarkista, etta johto ja pistotulppa ovat ehhjat.
  Kännistys:
• Työnnä katkaisin asentoon (1).
  Pysäytys:
• Työnnä katkaisin takaisin asentoon (0).

Työvalineen kiinnitys

Laitteen tahattomasta käynnistymisestä johtuvan vahingon vaara.

Irrota aina pistotulppa pistorasiasta ennentyövalineen vaihtoa.

Ole varovainen käyttaessäti teräviä työvalineita, kuten lastoja, sahanteriä tai jyrsinteria.

Kiristysruvi, pieni laikan halkaisija:

Hiomalaikalle, hiomalevyle, kiillotuslaikalle, kovametalliraspille.

Kiristysruuvi, suuri laikan halkaisija:

Sahanterille, lastoille sekä lamellijyrsinterille ja leikkuuterille.

• Irrota kiristysruvu kiusiokoloavaimella.
  Vaihda työvälne ja kiristä se kiristysruuvilla. Tarkista, etta työvälne sopii laitteeseen tasmälleen.

Hiomapaperin kiinnitsvaihto

Tarranauhamenetelma.

• Aseta hiomapaperi hiomalakaikan keskelle ja paina se kädellä kiinni.
• Paina hiomapaperi levyyn lyhyella, /armalla painalluksella ja kaynnistä laite. Nain varmistat, etta laikka on kunnolla kiinni ja ehkaisee liialista kulumista.
• Jos hiomapaperi on jostain kohtaa hyvin kulunut, irrota paperi, kaannsita 120 astetta ja kiinnituaudelleen tai vaihda hiomapaperi.

Vihjeita

Hionta

Tavallinen käytto: puu, metalli, pienehköt pinnat, erityisesti kulmat, reunat ja hankalasti tavoitettavat paikat.

Paina laite kevyesti pintaa vasten ja pidä se jatkuvassa liikkeessä.

Työtehoa ei voi lisätä painamalla laitetta voimakkaasti kappaletta vasten; hiomapaperisi vastoin kuluu nopeammin.

Sahaus sahanterällä

Tavallinen käytto: puu, muovi, pelti, tavallinen metalli.

Hiomapaperi kestäa pidempän, jos se kuluu tasaisesti. Varmistaaksesi hiomapaperin tasaisen kulumisen voit irrottaa sen, kaantäa sitä hieman ja kiinnittäa uudelleen hiomalaikkaan.

Sahaus E-Cut-sahanterallä

Henkilovahinkojen vaara

Sahanterän hampaat ovat hyvin terävät. Varokoskettamasta niitta sahanterän kiinnityksen ja kayton aikana.

Tarkista ennen työskentelyn aloittamista,
ettei seinässä kulje jannitteisiä johtoja.

Työnnä työvaline kokonaan istukkaan ja kiinnitä se kunnolla ennen laitteen käyttoa.

Tavallinen kaytto: puu, kipsi ja pehmeat muovit. Ei sovellu metallille (esim. nauloille) tai kivelle.

Kiinnitta E-Cut-sahantera ja sahaa suorassa linjassa. Kayta aina kirstysruuvia ja suurta laikkaa.

Irrota suojus varovasti.

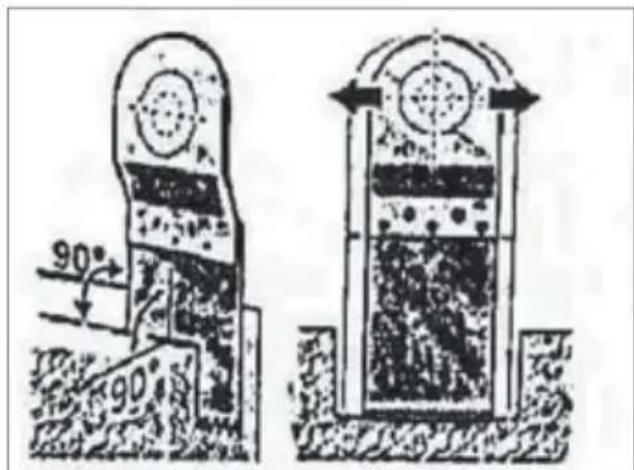

Tarkista aina, etta E-Cut-sahanterä liikkuusuoraan (90^) , ja vie se sahausuraan suorassa linjassa.

Kuljeta E-Cut-sahanterä aina suoraansahauslinjaa pitkin kayttamattä liikaa voimaa.

Kun sahaat tai poraat tehden pienta heiluriliikettä, varmistat, etta materiaalia irtoaa riittavasti.

Pida laite turvallisella etaisyydella kivesta ja metallista (n. 3 mm), sillä uloimmat hampaat voivat katketa.

Kaavinta

Tavallinen kaytto: Vanhan maalin ja liimar kaavinta, esimerkiki mattoliiman poisto ortaista tai muista keskikokoisista pinnoista.

Puhdistus ja hoito

aitteen tahattomasta kaynnistymisestä johtuvan henkilovahingon vaara. Irrota aina pistotulppa pistorasiasta ennen laitteen ouhdistusta.

Suorita seuraavat toimet vahintaan kerran viikossa, jos laitetta kaytetaan usein:

• Puhdista tuuletusaukot.
• Puhalla moottorikotelo ulkopuolelta uhtaaksi paineilmalla.

Huoltokeskus

Huomaa: Tuotteen mallinumero on aina mainittava mahdollisessa yhteydenotossa.

Mallinumeron voi tarkistaa taman cayttoohjeen etusivulta ja tuotteent typpikilvesta.

<un asia koskee:

Reklamaatioita
- Varaosia
Palautuksia
Takuusioita
www.schou.com

EY-vaatimustenmukaisuusvakuutus

Valmistaja: Schou Company A/S, Nordager 31, 6000 Kolding, Denmark vakuuttaa, etta

SAUMALEIKKURI/MONITOIMIHOMAKONE 71311

230V-180W

on valmistetu seuraavien standardien mukaisesti

EN 62841-2-4:2014

EN 62841-1:2015

EN 55014-1:2008/A2:2011

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

ja tayttavat seuraavien direktiivien maaraykset

2006/42/EY Konedirektiivi

2014/30/EU EMC-direktiivi

1907/2006/EY REACH-asetus

2011/65/EU RoHS-directiivi

Kirsten Vibeke Jensen Product Safety Manager

Tiedot vaarallisuudestaympäristolle

Sahko- ja elektroniikkalaitteet (EEE) sisaltavat materiaaleja, komponentteja ja aineita, jotka voivat olla vaaraksi tolle ja ihmisen terveydelle, jos a elektroniikkaromua (WEEE) ta asianmukaisesti. Sahko- ja iikkalaitteet on merkitty jatesailiolla, on vedetty risti. Merkki ilmaisee, ko- ja elektoniikkaromua saa lajittelemattoman kotitalousjatteen vaan se on kerattava erikseen.

Valmistetti Kiinassa

Valmistaja:
schou Company A/S
Nordager 31
DK-6000 Kolding

Kaikki oikeudet pidatetäan. Tämän käytöohjeen sisältoä ei saa jäljentä kokonaan eika osittain milläan ravalla sahkoisesti tai mekaanisesti, esimeriksi valokopioimalla tai -kuvaamalla, käantä tai tallenta tiedontallennus- ja hakujärestelmään ilman Schou Company A/S:n kirjallsta lupaa.

JOINT CUTTER/MULTI-CUTTER

Overview

1. Contact
2. Too
   2a. Saw blade
   2b. Scaper
   2c. Sanding pad
3. Sandpaper
4. Allen key
