71311 - Multigereedschap MAX - Gratis gebruiksaanwijzing en handleiding

Producttype	Multifunctioneel gereedschap
Merk	MAX
Model	71311
Spanning / Frequentie	230 V ~ 50 Hz
Nominaal vermogen	180 W
Onbelast toerental	22 000 / min
Beschermingsklasse	II (dubbele isolatie)
Trillingsniveau (schuren)	2,5 m/s²
Hoofdfuncties	Schuren, zagen, strippen, polijsten, raspen, snijden
Meegeleverde accessoires	3 schuurvellen (93×93×93 mm), 1 zaagblad, 1 rechte spatel, 1 inbussleutel, 1 schuurzool (91×91×91 mm)
Bevestiging van gereedschap	Spanbout met ring (kleine of grote diameter afhankelijk van gereedschap)
Schuren	Haak- en oogsysteem, verwisselbaar schuurpapier
Zagen	E-Cut zaagblad, pendelbeweging mogelijk
Strippen	Verwijderen van verf en lijm
Aanbevolen veiligheidsuitrusting	Veiligheidsbril, gehoorbescherming, handschoenen, stofmasker, veiligheidshelm
Onderhoud	Reinig de ventilatieopeningen en de behuizing met perslucht minstens één keer per jaar
Onderdelen en service	www.schou.com voor klachten, reserveonderdelen, retourzendingen, garantie
Fabrikant	Schou Company A/S, Nordagade 31, 6000 Kolding, Denemarken
CE-conformiteit	EN 62841-2-4:2014, EN 62841-1:2019, enz.
Recycling	Niet bij het huishoudelijk afval weggooien, inleveren bij een inzamelpunt voor AEEA

Veelgestelde vragen - 71311 MAX

Hoe schakelt u het gereedschap in en uit?

Om in te schakelen, duwt u de aan/uit-schakelaar naar voren in stand (1). Om uit te schakelen, duwt u deze naar achteren in stand (0).

Hoe vervang ik het gereedschap (zaagblad, spatel, zool)?

Koppel het gereedschap altijd los van de stroom voordat u het accessoire vervangt. Gebruik de inbussleutel om de spanbout te verwijderen. Kies de juiste ring: kleine diameter voor schuurzool, grote diameter voor zaagbladen en spatels. Plaats het nieuwe gereedschap en draai stevig vast.

Welk type schuurpapier moet ik gebruiken en hoe bevestig ik het?

Gebruik schuurpapier in driehoekige vorm (93×93×93 mm) met haak- en oogsysteem. Plaats het papier in het midden van de zool en druk stevig aan. Voor een betere hechting, schakel de machine kort in na het aanbrengen.

Welke veiligheidsvoorschriften moet ik in acht nemen?

Draag altijd een veiligheidsbril, gehoorbescherming, handschoenen en een stofmasker. Controleer of er geen stroomkabels in de buurt zijn voordat u gaat zagen. Gebruik indien nodig een veiligheidshelm. Het gereedschap heeft dubbele isolatie (klasse II).

Hoe gebruik ik de zaagfunctie?

Bevestig het E-Cut zaagblad met de bout en ring met grote diameter. Zorg dat het blad recht staat (90°). Beweeg het blad langs de snijlijn zonder te veel druk uit te oefenen. Voor pendelbewegingen verwijdert u voldoende materiaal.

Hoe onderhoud ik het multifunctionele gereedschap?

Koppel het gereedschap los voordat u onderhoud uitvoert. Reinig de ventilatieopeningen en de buitenkant van de motorbehuizing met perslucht minstens één keer per jaar. Bewaar de handleiding bij het apparaat.

Welke accessoires worden meegeleverd met model 71311?

De set bevat: 3 schuurvellen (93×93×93 mm), 1 zaagblad, 1 rechte spatel, 1 inbussleutel en 1 schuurzool (91×91×91 mm).

Wat is het vermogen en de snelheid van het gereedschap?

Het gereedschap heeft een nominaal vermogen van 180 W bij 230 V ~ 50 Hz en een onbelast toerental van 22.000 omwentelingen per minuut.

Waar vind ik reserveonderdelen of hoe neem ik contact op met de klantenservice?

Ga naar de website www.schou.com voor klachten, reserveonderdelen, retourzendingen en garantievragen. Vermeld het modulenummer (71311) dat op de eerste pagina van de handleiding en op het typeplaatje staat.

Hoe recycle ik het gereedschap aan het einde van zijn levensduur?

Gooi het gereedschap niet bij het huishoudelijk afval. Het draagt het symbool van de doorgekruiste prullenbak en moet worden ingeleverd bij een inzamelpunt voor afgedankte elektrische en elektronische apparatuur (AEEA) volgens de plaatselijke regelgeving.

GEBRUIKSAANWIJZING 71311 MAX

NL: Gebruik.altijd een stofmasker!

NL: Gebruik.altijd eenveiligheidshelm!

NL: Dit product is dubbel geisoleerd en is een product uit beveiligingsklasse II

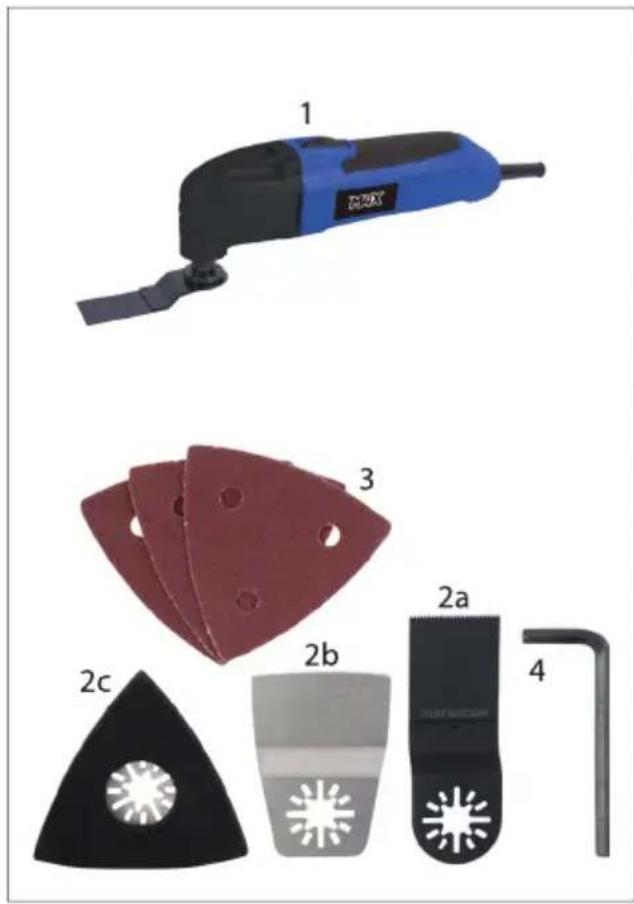

1. Contactknop
2. Hulpstuk
   2a. Zaagblad
   2b. Schraper
   2c. Schuurpapierschijf
3. Schuurpapier
4. Inbussleutel

De accessoires die worden beschreiben of getoond in deze handleiding zichn Niet per definitie bij de machine geleverd

Technische gegevens

Spanning/frequentie: 230V 50Hz

Nominal vermogen: 180 W

Omwentelingen: 22.000 per min.

Geluidsdruk, LpF: 84 dB(A) K pF=3 dB(A)

Geluidsniveau, L_WA : 95 dB(A) K = 3 dB(A)

Trillingen, aH: 3,26 m/s ^2 K=1,5 m/s

De onderstaande babel bevat informatatie over hoe lang u per dag blootgesteld mag worden aan trillingen, als de trildrempel van 2,5m / s^2 Niet overschreden worden

Trilling	Max. blootstelling
2,5 m/s2	8 uu r
3,5 m/s2	4 uu r
5 m/s2	2 uu r
7 m/s2	1 uu r
10 m/s2	30 minuten

Incl.

3 stuks schuurpapier (93x93x93 mm)

1 zaagblac
1 rechte schrapen
1 inbussleute
1 schuurpapierschijf (91x91x91 mm)

Speciale veiligheidsaanwijzingen

Lees deze instructies door en volg ze op voordat u de machine gaat gebruiken

• De gebruikhandleiding.
• De gebruikshandelieiding moet bij de machine bewaard worden en bij de machine blijven als deze verkocht worden of wordt doorgegeven aan iemand anders

Correct gebruik

Deze machine is bedoeld voor het droog schuren vankleine oppervlakken, het zagen en schrapen met verschillende hulpstukken en het poetsen, raspen, snijden en splitsen van verschillende substanties.

Veiligheidsaanwijzingen

Persoonlijke beschemingsmiddelen. Zorg dat u een veiligheidsbril, gehoorbescherming en een stofmasker draagt wanner u de machine gebruikt.

De machine gebruiken

Aan/uit-schakelaar

• Controller of de kabel en stekker onbeschadigd�.
  Inschakelen:
• Druk de contactknop়aar voren in positie (1).
  Uitschakelen:
• Druk de contactknop terug in positie (0).

Hulpstukken bevestigen

Er is een risico op letsel indien de machine per ongeluk start.

Haal.altijd eerst de stekkeruit het stopcontact voordat u een hulpstuk bevestigt.

Wees bijvoorbeeld voorzichtig met scherpe hulpstukken zoals schrapers, zaagbladen of snijders.

Klemschroef met onderlegring met kleine diameter:

Voor schuurpapierschijf, schuurbladen, poetsschijf, HM-rasp (hard metaal)

Klemschroef met onderlegring met grote diameter:

Voor zaagbladen, schrapers, lamellentreesbladen en snijbladen.

• Verwijder de klemschroef met de inbussleutel.
• Plaats het hulpstuk terug en draai het vast met de klemschroef. Controller of het hulpstuk stevig vastzit in de machine.

Schuurpapier aanbrengen/ervang

Door middel van klittenbandsystem.

• Plaats het schuurpapier in het midden van de schuurpapierschijf en druk het stevig vast met uw hand.
• Druk het schuurpapier stevig vast op deplaat met korte, stevige druk en zet daarna de machine aan. Dit zorgt ervoor dat de schijf goed vast zit en voorkomt overmatige slijtage.
• Als het schuurpapier op een bepaald punt erg versleten is, kut u het verwijderen, het 120^ draaien en opnieuw vastzetten, of verrangen.

Handige tips

Schuren

Typerend gebruik: hout, metaal,kleine oppervlakken, waaronder in het bijzonder hoeken, randen en moeilijk te bereiken plekken.

Druk de machine zachtjes gegen het oppervlak en houd het constant in beweging.

U kunt de effi cientie Niet verhogen door d machine hard gegen het werkstuk te drukken Hierdoor za het schuurpapier alleen maar sneller slijten.

Zagen met zaagbladen

Typerend gebruik: hout, kunststof,plaatmetaal, gewoon metaal

Het schuurpapier gaat langer mee als hetgelijkmatig slijt. Om te zorgen dat het schuurpapier gelijkmatig slijt, dient u het los te make, het schuurpapier een stukje tetraaien en het wee stervig vast te make.

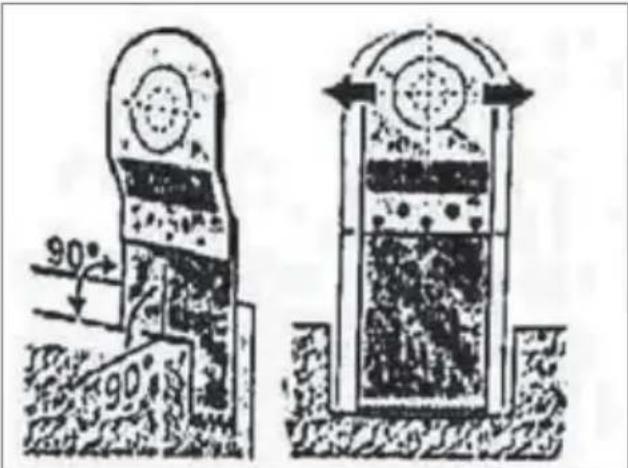

Zagen met E-cut zaagbladen

Risico op besoinlijk letse!

De tanden van het zaagblad�zijn zeer scherp. Voorkom dat u ze tijdens het bevestigen en gebruik van het zaagblad aanraakt

Controleer of er geen elektriciteitskabels door de muur lopen voordat u begint met zagen.

Druk het hulpstuk volledig in de houder en draai het stevig vast voordat u de machine gebruikt.

Typerend gebruik: hout, gips en zachte kunststof materialen. Niet geschikt voor metaal (bijv. spijkers) of steen

U hoeft alleen het E-cut zaagblad stevig te bevestigen en in een rechte lijn te zagen.

Gebruik.altijd een bevestigingschroef en een onderlegring met een grote diameter.

Verwijder voorzichtig de afdekking.

Controller altijd of het E-cut zaagbladrecht zaagt (90^) en druk het in een rechte lijn in de zaaggroef.

Begeleid het E-cut zaagblad.altijd zonder overmatige druk langs de zaaglijk.

Wanner u zaagt of boort met een lichte pendelbeweging, zorg er dan voor dat er genoeg materiaal worden verwijderd.

Houd de machine alteid op een veilige afstand van steen en metaal (ongeveer 3 mm),want er is een risico dat de buitenstanden afbreken.

Schrapen

Typerend gebruik: het atschrapen van oude verflagen en lijmlagen, zoals tapijtlijn op trappen of andere middelgrote oppervlakken.

Reiniging en onderhoud

Er is een risico op persoonlijk letsel indien de machine per ongeluk start. Haal.altijd eerst de stekker uit het stopcontact voordat u de machine schoonmaakt.

Voer het volgende tenminste een keer per week UIT als de machine regelmatig worden gebruikt:

• Reinig de ventilatiegaten.

• Blaas de buitenkant van de motorbehuizing schoon door middel van perslucht.

Service centre

Let op: Vermeld bij alle vragen het productmodelnummer.

Het modelnummer staat op de voorkant van deze handleiding en op het producttypepeplaatje.

Voor:

• Klachten
• Reserveonderdelen
• Retourzendingen
• Garantiekwesties
• www.schou.com

EG-verklaring van overeenstemmir

Fabrikant: Schou Company A/S, Nordager 31, 6000 Kolding, Denemarken verklaart hierbij dat

VOEGENZAAG/MULTIZAAG

71311

230V-180W

geproduced is in overeenstemming met de volgende normen of normdocumenten

EN 62841-2-4:2014

EN 62841-1:2015

EN 55014-1:2008/A2:201

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

in overeenstemming met de bepalingen var de volgende richtlijner

2006/42/EG Machinerichtlijnr

2014/30/EU EMC-richtlijn

1907/2006/EC REACH-verordening

2011/65/EU RoHS-richtlijn

Kirsten Vibeke Jenser

Elektrische en elektronische apparatuur (EEE) bevat materialen, componenten en substanties die gevaarlijk en schadelijk voor de menselijkge gezondheid en het

milieu+kunnen+zijn als afgedankte elektrische en elektronische apparatuur (WEEE) Niet correct als afval afgevoerd worden. Producter gemarkeerd met een doorgestreepte atvalbak,zijn elektrische en elektronische apparatuur.De doorgestreepte afvalbak geeft aan dat afgedankte elektrische en elektronische apparatuur Niet met het huisafval weggegooid mag worden,maar dat deze afzonderlijk ingezameld moet worden

Vervaardigd in P.R.C

Alle rechten voorbehonden. De inhoud van deze handleding mag op geen enkele wijze, noch vollediq noch in delen, elektronisch of Mechanisch gereprodueerd worden, bijv. kopieren of publicatie vertaald of opqeslaagen in een informatie-opsslag- en ontsluitingssystem zonder schriftelijktoestemming van Schou Company A/S
