71311 - Mitmeotstarbelised tööriistad MAX - Tasuta kasutusjuhend

Toote tüüp	Mitmeotstarbeline tööriist
Bränd	MAX
Mudel	71311
Pinge / Sagedus	230 V ~ 50 Hz
Nimivõimsus	180 W
Tühikäigu pöörded	22 000 / min
Kaitseklass	II (topeltisolatsioon)
Vibratsiooni tase (lihvimine)	2,5 m/s²
Peamised funktsioonid	Lihvimine, saagimine, eemaldamine, poleerimine, kraapimine, lõikamine
Kaasasolevad tarvikud	3 liivapaberit (93×93×93 mm), 1 saeleht, 1 sirge spaatel, 1 kuuskantvõti, 1 lihvimistald (91×91×91 mm)
Tööriistade kinnitamine	Kinnituskruvi seibiga (väike või suur läbimõõt sõltuvalt tööriistast)
Lihvimine	Haak- ja aasasüsteem, vahetatav liivapaber
Saagimine	E-Cut saeleht, pendel liikumine võimalik
Eemaldamine	Värvi ja liimide eemaldamine
Soovitatav kaitsevarustus	Kaitseprillid, kuulmiskaitse, kindad, tolmumask, turvakiiver
Hooldus	Puhastage ventilatsiooniavad ja karter suruõhuga vähemalt kord aastas
Varuosad ja teenindus	www.schou.com pretensioonide, varuosade, tagastuste ja garantii jaoks
Tootja	Schou Company A/S, Nordagade 31, 6000 Kolding, Taani
CE vastavus	EN 62841-2-4:2014, EN 62841-1:2019, etc.
Ringlussevõtt	Ärge visake olmejäätmete hulka, viige WEEE kogumispunkti

Korduma kippuvad küsimused - 71311 MAX

Kuidas tööriista sisse ja välja lülitada?

Sisselülitamiseks lükake sisselülitusnuppu ettepoole asendisse (1). Väljalülitamiseks lükake see tahapoole asendisse (0).

Kuidas vahetada tööriista (saeleht, spaatel, tald)?

Ühendage tööriist enne tarviku vahetamist alati vooluvõrgust lahti. Kasutage kinnituskruvi eemaldamiseks kuuskantvõtit. Valige sobiv seib: väike läbimõõt lihvimistalla jaoks, suur läbimõõt saelehtede ja spaatlite jaoks. Asetage uus tööriist ja pingutage tugevalt.

Millist liivapaberit kasutada ja kuidas seda kinnitada?

Kasutage kolmnurkseid liivapabereid (93×93×93 mm) haak- ja aasasüsteemiga. Asetage paber talla keskele ja suruge tugevalt. Parema nakkumise jaoks lülitage masin pärast paigaldamist lühidalt sisse.

Milliseid ohutusjuhiseid tuleb järgida?

Kandke alati kaitseprille, kuulmiskaitset, kindaid ja tolmumaski. Enne saagimist kontrollige pingestatud kaablite puudumist. Vajadusel kasutage turvakiivrit. Tööriist on topeltisoleeritud (klass II).

Kuidas kasutada saagimisfunktsiooni?

Kinnitage E-Cut saeleht kruvi ja suure läbimõõduga seibiga. Veenduge, et saeleht on täiesti sirge (90°). Liigutage saelehte mööda lõikejoont ilma liigselt vajutamata. Pendli liikumiste jaoks eemaldage piisavalt materjali.

Kuidas hooldada mitmeotstarbelist tööriista?

Ühendage tööriist enne hooldamist vooluvõrgust lahti. Puhastage ventilatsiooniavasid ja mootori korpuse välispinda suruõhuga vähemalt kord aastas. Hoidke kasutusjuhendit seadme juures.

Millised tarvikud on mudeliga 71311 kaasas?

Komplekt sisaldab: 3 liivapaberit (93×93×93 mm), 1 saelehte, 1 sirget spaatlit, 1 kuuskantvõtit ja 1 lihvimistalda (91×91×91 mm).

Milline on tööriista võimsus ja kiirus?

Tööriista nimivõimsus on 180 W pingel 230 V ~ 50 Hz ja tühikäigu pöörded on 22 000 pööret minutis.

Kust leida varuosi või võtta ühendust teenindusega?

Minge veebisaidile www.schou.com pretensioonide, varuosade, tagastuste ja garantiiküsimuste jaoks. Mainige mooduli numbrit (71311), mis asub kasutusjuhendi esimesel leheküljel ja andmesildil.

Kuidas tööriista eluea lõppedes ringlusse võtta?

Ärge visake tööriista olmejäätmete hulka. Sellel on läbikriipsutatud prügikasti sümbol ja see tuleb viia elektri- ja elektroonikaseadmete jäätmete (WEEE) kogumispunkti vastavalt kohalikele eeskirjadele.

KASUTUSJUHEND 71311 MAX

ET: Kasutage alati kaitsekiivrit!

EE: See toode on kahekordse isolatsooniga ja kuulub kaitseklassi II

Kaesolevas kasutusjuhendis kirjeldatud voi naidatud lisaseadmed ei pruugi olla masinaga kaasas.

Tehnilised andmec

Pinge/sagedus: 230V 50Hz

Nimivoimsus: 180 W

Pörded: 22 000 minutis

Helisurvey, L:A: 84 dB(A), K = 3 dB(A)

Müratase, Lw: 95 dB(A), K wA=3 dB(A)

Vibratsioon, aH: 3,26 m/s ^2 , K=1,5 m/s2

Alltoodud babel naitab, kui kaua tohib vibratsiooni kaes iga paev viibida, kui vibratsiooni koormust 2,5 m/s² ei ületata:

Vibratsioon	Maks. kokkupuude
2,5 m/s2	8 tundi
3,5 m/s2	4 tundi
5 m/s2	2 tundi
7 m/s2	1 tund
10 m/s2	30 minutit

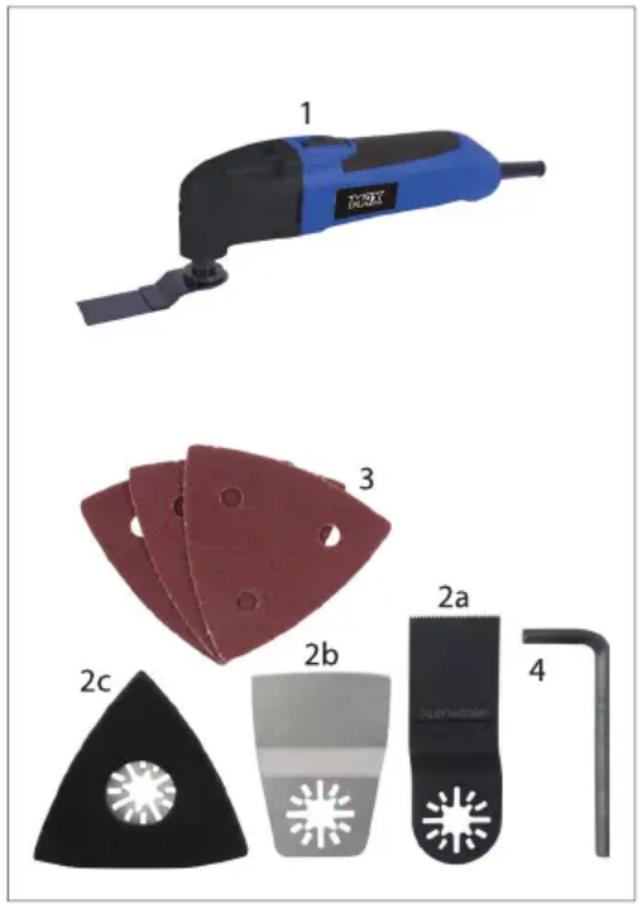

Komplektis:

3 lihvpaberit (93x93x93 mm)

1 saetera
1 sirge kraabits
1 kruvivoti
1 lihvketas (91x91x91 mm)

Ohutuse erijuhised

Enne seadme kasutamist lugege ja järgige järgmistes juhendites antud juhiseid.

• Kasutusjuhend.
  Kasutusjuhendit tuleks hoida koos nasinaga ja see peaks olemamasinaga caasas, kui muute voi annate masina (ellelegi teisele.

Kasutusotstarve

Kaesolev masin on moeldud väikeste
pindade kuivlihvmiseks, erinevate
lisatarvikutega saagimiseks ja kraapimiseks,
kuid ka poleerimiseks, raspeldamiseks,
loikamiseks ning erinevate ainete
eraldamiseks.

Ohutusjuhend

Isikukaitsevahendid. Kasutage seadmega toötades kindlasti kaitseprille, kuulmiskaitset ning tolmumaski.

Seadme kaitamine

On/off (sees/valjas) lulit

Veenduge, et juhe ja pistik on terved.
Sisse lulitamine:
Lukake kontakt eesmisse asendisse (1).
Valja lulitamine:
Lukake kontakt tagasi asendisse (0).

Tööinstrumentide ühendamine

Masina juhusliku käivitamise korral esineb vigastusoht.

Enne toöinstrumendi vahetamist tuleb seade alati elektrivorgust eemaldada

Olge ettevaatlik naiteks selliste teravate tooriistade kasutamisel nagu krabitsad, saeterad voi loikurid.

Väikese seibi labimöduga kinnituskruvi:

lihvtallale, lihvteradele, poleerkettale kovasulam-rasplile

Suure seibi labimööduga kinnituskruvi: saeteradele, kraabitsatele ja ketaskoikuritelening lõikeketastele.

• Eemaldage kinnituskruvi kruvivötmega.
  Vahetage tooinstrument ning pingutagesee kinnituskruvi keerates. Veenduge, ettooinstrument on kindalt masina kuljes.

Lihvpaberi paigaldamine/välja vahetamine

Takjakinnituse kasutamine.

• Asetage lihvpaber lihvtalla keskele ning suruge seda tugevalt kaega.
• Suruge lihvpaber korraks tugevalt vajutades kindlalt paigale ning seejarel lulitage masin sisse. See tagab ketta oige kinnituse ning takistab liigset kulumist.
  Kui lihvpaber on mingist konkreetsest kohast vaga kulunud, voite selle eemaldada, poorata 120^ ja uesti paigale asetada voi selle valja vahetada.

Kasulikud napunaited

Lihvimine

Tavakasutus: puit, metall, väikesed pinnad, sealhulgaeelkoige nurgad, servad ja raskesti ligipäasetavad kohad.

Vajutage masin ornalt vastu pinda ning hoidke see pidevas liikumises.

Efektiivsust ei ole voimalik parandada masinat tugevasti vastu toedeldavat pinda surudes. See kulutab lihtsalt kiiremini lihvpaberit.

Saeteradega saagimine

Tavakasutus: puit, plastik, lehtmetall, tavametall.

Lihvpaber peab kauem vastu, kui see kulub ühtlaselt. Lihvpaberi ühtlase kulumisetagamiseks tuleb see lodvemaks lasta, pörata pisut lihvtalda ning see uesti kindlalt kinnitada.

E-Cut saeteradega saagimine

Isikliku vigastuse oht

Saehambad on vaga teravad. Valtige nende puudutamist paigaldamise ja saetera kasutamise ajal.

Kontrollige enne saagima hakkamist, et seinas ei oleks voolu all olevaid juhtmeid.

Suruge toöinstrument täielikult padrunisse ning kinnitage see enne masina kasutamist kindlalt paigale.

Tavakasutus: puit, kips ja pehmed plastmaterial. Ei sobi metalli (nt naelte) voikivi puhul kasutamiseks.

Tarvis on vaid E-Cut saetera kinnitada ning saagida otse. Kasutage alati kinnituskruvin ng suure labimoduga seibi.

Eemaldage ettevaatlikult kaitsekate.

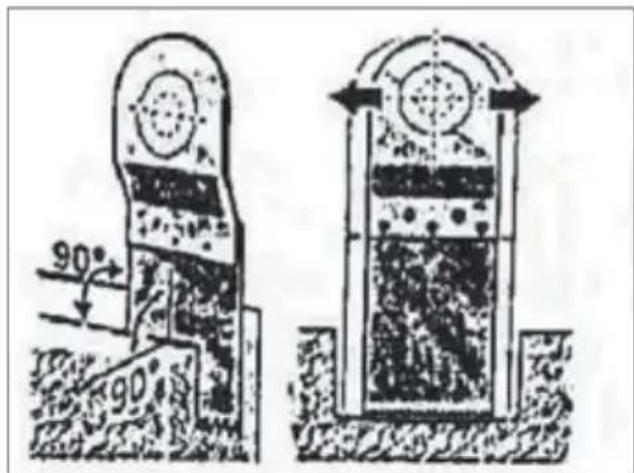

Kontrollige alati, et E-Cut saetera jookseks otse (90^) , ning suruge see otse alla saesoonde.

Juhtige E-Cut saetera alati piki loikejoont, ilma liigset survet avaldamata

Kerge pendelligutusega saagides vopurides veenduge, et eemalatakse piisavalt materjali.

Hoidke masin alati kivist ja metallist ohutul kaugusel (u 3 mm), sest esineb valimiste hammaste murdumisoht

Kaapimine

Tavakasutus: vana varvi ja liimainete maha kaapimine, naiteks vaibaliimi eemaldamisel trepilt voi muudelt keskmise suurusega pindadelt

Puhastamine ja hooldus

Masina juhusliku käivitamise korral esineb vigastusoht. Enne puhastamist eemaldage seade alati elektrivörgust.

Teostage järgnevoid toiminguid vahemalt kord nadalias, eriti kui masin on sagedases kasutuses

• Puhastage ventilatsiooniavad.
• Puhuge suruohuga mootori korpuse valisosa puhtaks.

Teeninduskeskus

Pidage meeles: Palun markide kokiide
päringute puhul ára toote mudelinumber

Mudelinumber on toodud āra käesoleva juhendi kaanel ning toote nimisildil.

Palun kontakteeruge Teeninduskeskusega juhul kui:

Kaebused
Osade vahetamised
- Tagastamised
- Garantiiküsimused
- www.schou.com

EÜ vastavusdeklaratsioon

Tootja: Schou Company A/S, Nordager 31, 6000 Kolding, Taani kinnitab kaesolevaga, et

KOMBINEERITUD LOIKUR/MULTILOIKUR 71311

230V-180W

on toodetud kooskolas alljargnevate standardite voi normidega

EN 62841-2-4:2014

EN 62841-1:2015

EN 55014-1:2008/A2:201

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

on vastavuses alljargnevate direktividea

2006/42/EU masinadirektiiv

2014/30/EL elektronikilise ühilduvuse direktiv

2011/65/EL ohtlike ainete piiramise direktiv (RoHS)

CE

Kirsten Vibeke Jenser

Keskkonnaalane teave

Elektri- ja elektronikaseadmed (EEE) sisaldavad materjale.
komponente ja aineid, mis voivad
olla ohtlikud ja kahjulikud inimeste

tervisele ja keskkonnale, juhul kui kasutatud elektri- ja elektroonikaseadmeid (WEEE) ei utiliseerita ette nahtud moel. Ristiga labi kriipsutud ratastel prugikastiga margistatud toodete puhul on tegemisi elektri- ja elektronikaseadmega. Ristiga labi kriipsutud ratastel prugikast naitatab et kasutatud elektri- ja elektronikaseadet ei tohi utiliseerida koos sortimata olmeprugiga, vaid tuleb koguda eraldi.

I oodetud Hiina Rahvavabariigi!

Köik öigused kaitstud. Käesolevat kasutusjuhendit ei tohi ilma ettevotte Schou Company A/S eelneva kirjaliku nousolekuta paljundada ei osaliselt eqa täielikult, elektrooniliselt voi mehaaniliselt (näiteks fotokoopia voi skaneering), tolkida eqa hoida andmebaasis ja otsinquüsteemis.
