MODE D'EMPLOI Code EXTEL

moniteur famille 2moniteur famille 1 1,5mm2 100m max entre la platine et le moniteur 1,5mm2 100m max entre la platine et le moniteur platineF1 Extel - Code - 720309-720311 SOMMAIRE

2 - Installation de la platine de rue

3 - Connexion d’une gâche électrique

4 - Connexion d’une motorisation

E - MODE D’EMPLOI DU MONITEUR ...................................................................04

1 - Fonctions des touches

2 - Menu de réglage du son

1 - Codes par défaut

2 - Ouverture de la gâche électrique ou de la motorisation

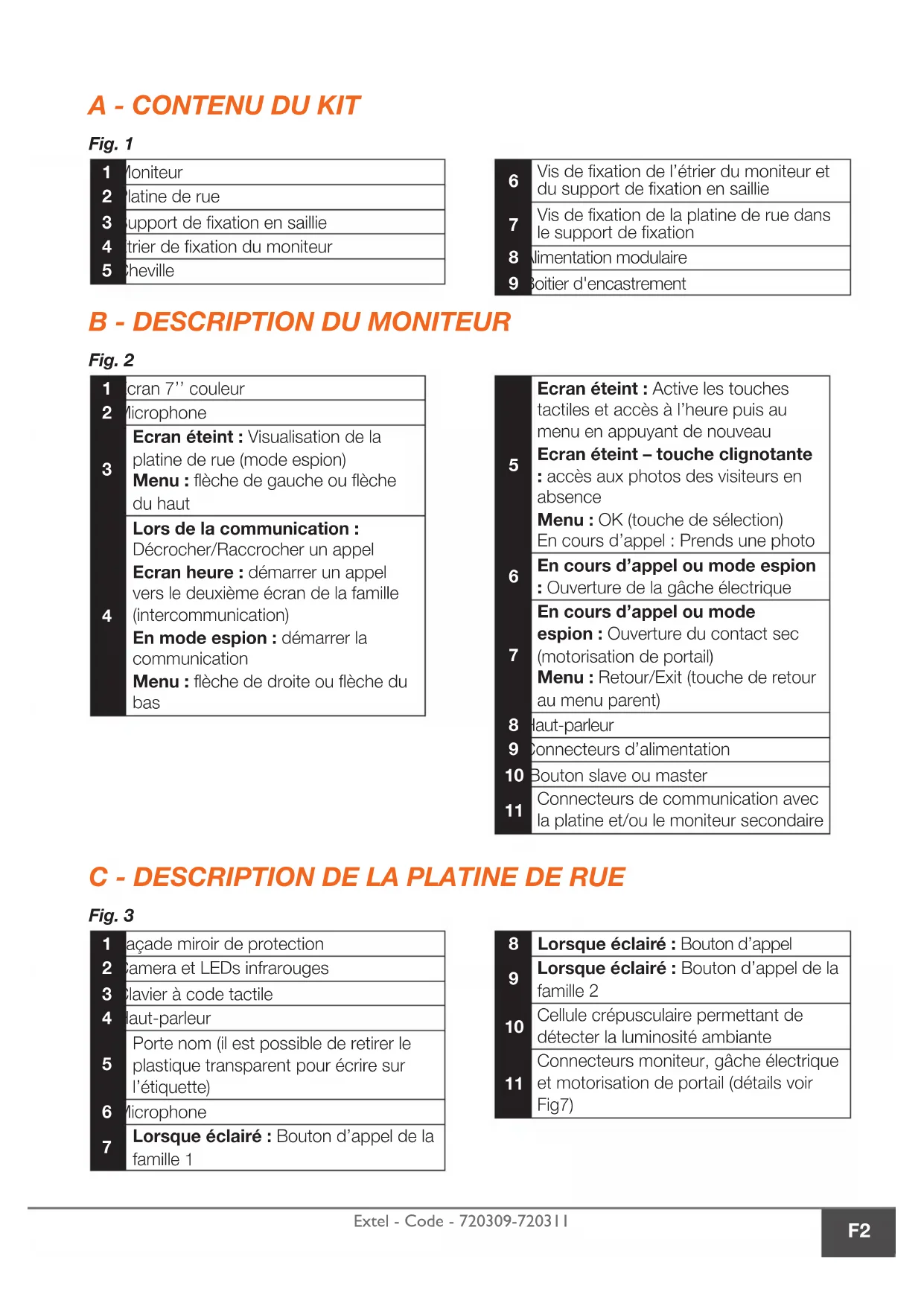

C - DESCRIPTION DE LA PLATINE DE RUE 1 Moniteur 2 Platine de rue 3 Support de fixation en saillie 4 Etrier de fixation du moniteur 5 Cheville 1 Ecran 7’’ couleur 2 Microphone

Ecran éteint : Visualisation de la platine de rue (mode espion) Menu : flèche de gauche ou flèche du haut

Lors de la communication : Décrocher/Raccrocher un appel Ecran heure : démarrer un appel vers le deuxième écran de la famille (intercommunication) En mode espion : démarrer la communication Menu : flèche de droite ou flèche du bas 1 Façade miroir de protection 2 Camera et LEDs infrarouges 3 Clavier à code tactile 4 Haut-parleur

Porte nom (il est possible de retirer le plastique transparent pour écrire sur l’étiquette) 6 Microphone

Lorsque éclairé : Bouton d’appel de la famille 1

Vis de fixation de l’étrier du moniteur et du support de fixation en saillie

Vis de fixation de la platine de rue dans le support de fixation 8 Alimentation modulaire 9 Boitier d'encastrement

Ecran éteint : Active les touches tactiles et accès à l’heure puis au menu en appuyant de nouveau Ecran éteint – touche clignotante : accès aux photos des visiteurs en absence Menu : OK (touche de sélection) En cours d’appel : Prends une photo

En cours d’appel ou mode espion : Ouverture de la gâche électrique

En cours d’appel ou mode espion : Ouverture du contact sec (motorisation de portail) Menu : Retour/Exit (touche de retour au menu parent) 8 Haut-parleur 9 Connecteurs d’alimentation 10 Bouton slave ou master

Connecteurs de communication avec la platine et/ou le moniteur secondaire 8 Lorsque éclairé : Bouton d’appel

Lorsque éclairé : Bouton d’appel de la famille 2

Cellule crépusculaire permettant de détecter la luminosité ambiante

Connecteurs moniteur, gâche électrique et motorisation de portail (détails voir Fig7) Fig. 1 Fig. 2 Fig. 3F3 Extel - Code - 720309-720311

• Les schémas de câblage pour les différentes configurations sont à retrouver en : - Fig7 : 1 famille – 1 moniteur - Fig8 : 1 famille - 2 moniteurs - Fig9 : 2 familles – 1 moniteur dans chacune d’elles (2 moniteurs au total)

• Ne multipliez pas les dominos ou raccords sur le fil de liaison entre la platine de rue et le moniteur

• Dans le but d’éviter les risques de parasites et de dysfonctionnement, ne pas passer le câble de votre visiophone dans la même gaine que les câbles électriques.

• Eloignez le fil de liaison entre la platine de rue et le moniteur de plus de 50cm de toute perturbation électromagnétique (câble 230V, appareil WiFi, four à micro-ondes, etc.)

• Vous pouvez connecter et utiliser une gâche électrique (non fournie) avec votre platine de rue, avec ou sans mémoire mécanique.

• Afin de s’assurer d’une bonne qualité audio et vidéo, il est conseillé de ne pas utiliser plus de 100m de câble entre l’interphone et la platine de rue. La section des câbles à utiliser est indiquée en Fig10 Attention : Il ne faut en aucun cas doubler les fils pour en augmenter la section

• Lorsqu’un fil est mal branché ou déconnecté après mise sous tension, il est nécessaire de mettre l’ensemble du système hors tension avant toute manipulation. Après avoir réparé le branchement défectueux, vous pourrez remettre votre portier sous tension. Note : si vous testez le produit avant de l’installer, il est conseillé de le placer sur une surface plane.

1. Retirer les caches vis magnétiques

2. Dévisser les vis pour désolidariser la platine de rue de son boitier de fixation

3. Visser au mur le boîtier de fixation selon les recommandations de la Fig4.

4. Mettre un joint en silicone entre le boîtier de fixation et le mur afin d’éviter le ruissellement de l’eau.

Ne pas utiliser de silicone à base d’acide acétique (odeur de vinaigre)

5. Raccorder les fils en respectant le plan de câblage (Fig7)

6. Emboîter la platine de rue dans le boîtier de fixation

7. Visser la platine de rue et repositionner les caches vis magnétiques

Important : ne pas exposer la caméra directement face au soleil ou face à une surface réfléchissante. Conseil : il est recommandé de faire passer les câbles dans une gaine de protection afin de les protéger des chocs et des intempéries. - Fig5' . Montage en encastré il est nécessaire de prévoir une ouverture de 200 (h.) mm x 70 (l.) mm x 26 (p.)mm.

1. Retirer les caches vis magnétiques

2. Dévisser les vis pour désolidariser la platine de rue de son boitier de fixation

3. Visser au mur le boîtier d'encastrement selon les recommandations de la Fig4.

Mettre un joint en silicone* entre le boîtier d'encastrement et le mur afin d’éviter le ruissellement de l’eau. *Ne pas utiliser de silicone à base d’acide acétique (odeur de vinaigre)

5. Raccorder les fils en respectant le plan de câblage (Fig7)

6. Emboîter la platine de rue dans le boîtier d'encastrement

7. Visser la platine de rue et repositionner les caches vis magnétiquesF4

La raccorder directement sur les bornes 7 et 8 au dos de la platine (aucune polarité à respecter). A noter que cette fonction n’est valide que si l’écran est allumé. Un ronflement peut se produire au moment de la commande. Pour le câblage, se référer au dos de la platine et au schéma de la Fig7. Important :

• La distance maximale entre la platine de rue et la gâche ou serrure électrique est au maximum de 50m. La section du câble à utiliser est de 0.75mm².

• Il est conseillé d’utiliser une gâche 12V/1.1A max avec mémoire mécanique WECA (référence Extel 109021 ou 109031) ou WECA 5001/2 10 SER R1 (référence 150011).

4 - CONNEXION D’UNE MOTORISATION

La raccorder directement sur les bornes 5 et 6 au dos de la platine (aucune polarité à respecter). A noter que cette fonction n’est valide que si l’écran est allumé. La platine délivre un contact “sec” sans courant à raccorder sur la commande “bouton poussoir” de votre automatisme. Pour le câblage, se référer au dos de la platine et au schéma de la Fig7. Important :

• Cette fonction n’est valide que si l’écran est allumé

• La distance maximale entre la platine de rue et la motorisation de portail est au maximum de 50m. La section du câble à utiliser est de 0.75mm².

• Le produit a été testé et validé avec les motorisations de portail Thomson « Sésame » ou « Swip » à retrouver sur le site maisonic.fr Le visiophone Extel Code est contrôlé par touche sensible. La fonction des boutons varie en fonction du menu dans lequel vous vous trouvez. Les icônes en bas de l’écran vous permettent de comprendre leur utilisation

Ecran éteint : Accès à l’écran heure Ecran heure : Visualisation de la platine de rue (mode espion) Menu : flèche de gauche ou flèche du haut

Lors de la communication : Décrocher/Raccrocher un appel (si applicable : cette action éteindra automatique le deuxième écran de la famille) Ecran heure : démarrer un appel vers le deuxième écran de la famille si présent En mode espion : démarrer la communication Menu : flèche de droite ou flèche du basF5 Extel - Code - 720309-720311 E - MODE D’EMPLOI DU MONITEUR

Ecran éteint : Accès à l’heure puis au menu en appuyant de nouveau Ecran éteint – touche clignotante : accès aux photos des visiteurs en absence Menu : OK (touche de sélection) En cours d’appel : Prend une photo

En cours d’appel : Ouverture de la gâche électrique

En cours d’appel : Ouverture du contact sec (motorisation de portail) Menu : Retour/Exit (touche de retour au menu parent)

1 Choix de la sonnerie 2 Volume de la sonnerie 3 Volume de la conversation

Contrôle de la notification de l’appui des touches

Remise à zéro des codes administrateurs et d’ouverture du clavier à code

Réglage de l’image : couleur, contraste, luminosité

Retour aux paramètres d’usine du visiophone 4 Effacement total des photos

Réglage de la présence d’un moniteur secondaire (valider cette option lorsqu’un écran supplémentaire a été ajouté) – valeur par défaut : pas d’écran supplémentaireF6 Extel - Code - 720309-720311 F - MODE D’EMPLOI DE LA PLATINE DE RUE Le clavier du Extel Code est tactile et rétro éclairé.

1 - CODES PAR DÉFAUT

Les codes par défaut sont les suivants :

• 1 1 1 1 1 1 1 1 : code administrateur (8 x 1)

• 1 0 0 0 : ouverture de la motorisation de portail

• 2 0 0 0 : ouverture de la gâche électrique Par défaut, les impulsions d’ouverture sont de 1 seconde pour la motorisation de portail et 1.1 secondes pour la gâche électrique. Ces valeurs sont modifiables mais sont compatibles avec la très grande majorité des gâches et motorisations du marché. Il est cependant conseillé de vous référer à la notice de votre motorisation.

2 - OUVERTURE DE LA GÂCHE ÉLECTRIQUE OU DE LA MOTORISATION

Les codes d’ouverture de la gâche et de la motorisation diffèrent uniquement par leut premier chiffre. Pour ouvrir, les codes sont les suivants :

• 1 + « code de 3 à 7 chiffres » + « # » = code d’ouverture de la motorisation

• 2 + « code de 3 à 7 chiffres » + « # » = code d’ouverture de la gâche électrique Défaut :

• 1 0 0 0 # = ouverture de la motorisation

• 2 0 0 0 # = ouverture de la gâche électrique Le « code de 3 à 7 chiffres » est commun mais peut être modifié depuis le mode administrateur.

3 - ADMINISTRATION DES CODES

En cours de réglage, il est possible de sortir de ce mode en patientant 15s ou en appuyant 3 fois sur la touche #. Lorsque vous faites une erreur de code appuyez sur la touche * avant de taper un code à nouveau.F7 Extel - Code - 720309-720311 F - MODE D’EMPLOI DE LA PLATINE DE RUE Entrer le code administrateur + «*» (défaut = 8 x chiffre 1) 3 x # = Sortie BIP (1.5s) + toutes les cloches clignotent 3 x PUIS toutes les cloches s’éteignent Réglage du code administrateur «5 0» + «*» BIP (0.25s) + cloche centrale s’allume Durée d’ouverture

la motorisation «53» + «*» BIP (0.25s) + cloche droite s’allume Durée d’ouverture

BIP (0.25s) + cloche gauche s’allume Réglage du code d’ouverture «5 1» + «*» BIP (0.25s) + cloches gauche et droite s’allument Entrer un nouveau code (4 à 8 chiffres)

Cloches gauche et droite clignotent 3x 2 BIPs de validation Nouveau code administrateur sauvé Durée d’ouverture réglée Durée d’ouverture réglée Nouveau code sauvé «1» + «code» = ouverture motorisation «2» + «code» = ouverture gâcheF8 Extel - Code - 720309-720311 MONITEUR Ecran 7’’ (18cm) couleur Format vidéo PAL/NTSC Résolution 1024 x 600 Dimension 197(h.) x 147(l.) x 14(p.) mm Alimentation 17V - 1.5A (fourni par l’alimentation) Platine de rue Camera CMOS 700 VTL Alimentation 13V – 200mA max Angle 95° (H) / 48° (V) Vision de nuit Jusqu’à 1m Dimension 182(h.) x 61(l.) x 32(p.) mm Protection intempéries IP54

• La garantie s’annule si vous démontez les pièces. Nettoyez l’extérieur seulement avec un tissu sec et doux. Avant le nettoyage, débranchez ou mettez hors de tension le système de vidéosurveillance. ATTENTION

• N’employez aucun produit ou essence d’épuration carboxylique, alcool ou similaire. En plus de risquer d’endommager votre appareil, les vapeurs sont également dangereuses pour votre santé et explosives.

• N’employez aucun outil pouvant être conducteur de tension (brosse en métal, outil pointu ou autre) pour le nettoyage. En cas de besoin, notre site technique est à votre disposition : www.cfi-extel.com Dernière version de la notice téléchargeable en couleur sur : www.cfi-extel.com

CONDITION DE GARANTIE

• Cet appareil est garanti pièces et main d’œuvre dans nos ateliers.

• La garantie ne couvre pas les consommables (piles, batteries, etc.) et les dégâts occasionnés par : mauvaise utilisation, mauvaise installation, intervention extérieure, détérioration par choc physique ou électrique, chute ou phénomène atmosphérique.

• Ne pas ouvrir l’appareil afin de ne pas perdre le couvert de la garantie.

• Entretien avec un chiffon doux seulement, pas de solvants. La garantie s’annule si vous démontez les pièces. Nettoyer l’extérieur seulement avec un tissu sec et doux. Avant le nettoyage, débranchez ou mettez l’appareil hors tension.

• Le ticket de caisse ou la facture fait preuve de la date d’achat.F9 Extel - Code - 720309-720311

• Veuillez lire le manuel d’utilisation soigneusement avant d’installer ou d’utiliser ce produit

• Si vous installez ce produit pour d’autres, pensez à laisser le manuel ou une copie à l’utilisateur final Avertissement

• Les différents éléments ne devront être démontés que par un technicien autorisé. Mesures de sécurité

• Pour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs, utilisateurs et techniciens suivent toutes les procédures de sûreté décrites dans ce manuel.

• Des avertissements spécifiques et des symboles d’attention sont indiqués sur les éléments si nécessaire.

• La mise en œuvre doit être effectuée selon les normes en vigueur dans le pays où est installé le produit (NFC15- 100 pour France).

• Les dommages provoqués par le manque de conformité au manuel mènent à l’expiration de la garantie. Nous n’assumerons aucune responsabilité pour les dommages en résultant ! Nous n’assumerons aucune responsabilité concernant tout dommage, sur les biens ou les personnes, causé par une mauvaise manipulation ou par manque de conformité aux consignes de sécurité.

• Ce produit a été fabriqué dans le respect total des consignes de sécurité. Afin de maintenir ce statut et d’assurer la meilleure exploitation du produit, l’utilisateur doit observer les consignes et avertissements de sûreté contenus dans ce manuel. Ce symbole indique un risque de choc électrique ou un risque de court-circuit. - Vous ne devez utiliser ce produit qu’à une tension comprise entre : 100-240 Volts et 50-60 hertz. N’essayez jamais d’utiliser cet appareil avec une tension différente. - Veillez à ce que tous les raccordements électriques du système soient conformes aux consignes d’utilisation. - Dans les établissements commerciaux, assurez-vous d’observer les règles de prévention des accidents pour les installations électriques. - Dans les écoles, les équipements de formation, les ateliers… la présence d’un personnel qualifié est nécessaire pour contrôler le fonctionnement des appareils électroniques. - Observez les consignes d’utilisation des autres appareils reliés au système. - Veuillez contacter une personne expérimentée au cas où vous auriez des doutes au sujet du mode de fonctionnement ou de la sûreté des appareils. - Ne jamais brancher ou débrancher les appareils électriques avec les mains mouillées. - Lors de l’installation de ce produit, vérifiez bien que les câbles d’alimentation ne risquent pas d’être endommagés. - Ne remplacez jamais les câbles électriques endommagés vous-même ! Dans ce cas, enlevez-les et faites appel à une personne expérimentée. Avertissement Ce logo signifie qu’il ne faut pas jeter les appareils hors d’usage avec les ordures ménagères. Les substances dangereuses qu’ils sont susceptibles de contenir peuvent nuire à la santé et à l’environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune. Pour en savoir plus : www.quefairedemesdechets.frEN1 Extel - Code - 720309-720311 CONTENTS
