MODE D'EMPLOI Quattro HD2640 EXTEL

Guide d'installation et d'utilisation

b. Platine de rue, camera extérieure
4 INSTALLATION. p.3

a. Installation de la platine de rue (caméra)
b. Installation du moniteur

5 CÁBLAGE. p.3

a. Raccordement du visiophone
b. Raccordement d'une gache ou serrure electrique
c. Raccordement d'une motorisation de portail

6 MODE D'EMPLOI p.4

a. Utilisation du visiophone

b. Réglages du visiophone
c. Réglages sur laamera

7 CARACTERISTIQUESTECHNIQUES p.4

a. Moniteur (MN QUATTRO)
b. Alimentation

c. Camera (PL QUATTRO)

8 OPTIONS . p.5
9 ASSISTANCE TECHNIQUE - GARANTIE p.5
10 MESURES DE SECURITE. p.6

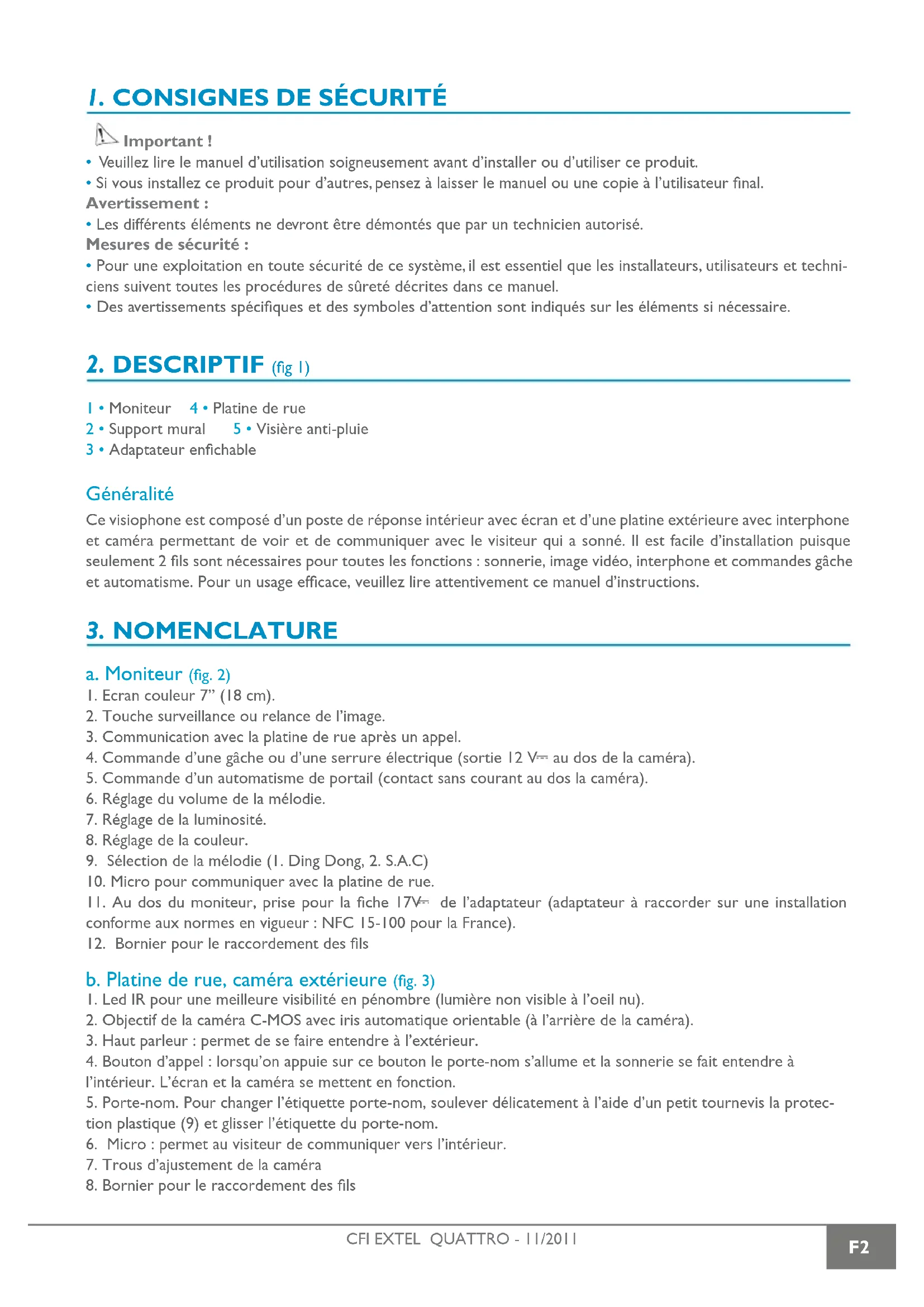

I. CONSIGNES DE SECURITÉ

Important!

• Veuillez dire le manuel d'utilisation soigneusement avant d'insteller ou d'utiliser ce produit.
• Si vous installez ce produit pour d'autres, pensez à laisser le manuel ou une copie à l'utilisateur final.

Avertissement :

• Les différents éléments ne devront être démontés que par un technicien autorisé.

Mesures de sécurité :

• Pour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs, utilisateurs et techniciens suivent toutes les procédures de suture décrites dans ce manuel.
• Des averissements spécifiques et des symboles d'attention sont indiqués sur les éléments si nécessaire.

2.DESCRIPTIF (fig 1)

I • Moniteur 4 • Platine de rue
2·Support mural 5·Visiere anti-pluie
3·Adaptateur enchachieble

Généralité

Ce visiophone est composé d'un poste de réponse interieur avec écran et d'une platine extérieure avec interphone etamera permettant de voir et de communiquer avec le visitor qui a sonné. Il est facile d'installation puisque seulement 2 fils sont nécessaires pour toutes les fonctions : sonnerie, image video, interphone et commandes gâche et automatisme. Pour un usage efficace, veuillez dire attentivement ce manuel d'instructions.

3. NOMENCLATURE

a. Moniteur (fig. 2)

I. Ecran couleur 7" (18 cm).
2. Touche surveillance ou reliance de l'image.
3. Communication avec la platine de rue après un appel.
4. Commande d'une gache ou d'une serrure electrique (sortie 12 V au dos de laamera).
5. Commande d'un automatisme de portail (contact sans courant au dos laamera).
6. Reglage du volume de la melodie.
7. Reglage de la luminosité.
8. Reglage de la couleur.
9. Sélection de la mélodie (I. Ding Dong, 2. S.A.C)
10. Micro pour communiquer avec la platine de rue.
11. Au dos du moniteur, prise pour la fiche 17V de l'adaptateur (adaptateur à raccarder sur une installation conforme aux normes en vigueur : NFC 15-100 pour la France).
12. Bornier pour le raccordement des fils

b. Platine de rue, camera extérieure (fig. 3)

I. Led IR pour une meilleure visibilité en pénombre (lumière non visible à l'oeil nu).
2. Objectif de la camera C-MOS avec iris automatique orientable (a l'arriere de la camera).
3. Haut parleur: permet de se faire entendre à l'extérieur.
4. Bouton d'applé : lorsqu'on appuie sur ce bouton le porte-nom s'allume et la sonnerie se fait entendre à l'intérieur. L'écran et laamera se mettent en fonction.
5. Portenom. Pour changer l'etiquette portenom, soulever delicatement à l'aide d'un petit tournevis la protection plastique (9) et glisser l'etiquette du portenom.
6. Micro: permit au visiteur de communiquer vers l'intérieur.
7. Trous d'ajustement de laamera
8. Bornier pour le raccordement des fils

4. INSTALLATION

Note: Si vous essayez votre produit avant de l'installer, voirlez à ne pas le faire avec la platine de rue et le monit-eur dans la même piece, sinon le visiophone émettra un son strident (effet Larsen)

a. Installation de la platine de rue (fig. 4)

I. Enlever la vis sous la platine de rue (1)
2. Basculer la platine de rue vers l'avant (2)
3. Fixer solidement la visiere antipluea a l'aide des vis (3)
4. L'objectif de la platine doit etre place a une hauteur d'environ 1,60 m.Metre un joint silicone (4) entre la visiere et le mur afin d'eviter le ruissellement de I'eau.
5. Raccorder les fils en respectant le plan de câblage.
6. Emboiter la platine de rue (5) et avec sa visiere antipluie (6).
7. Remetre la vis de fixation (7).

Important : Ne pas exposer laamera directement face au soleil, ou face à une surface refléchissante.

Conseil : il est recommandé de faire passer les câbles dans une gaine de protection, afin de les protégger des chocs et des intempéries.

b. Installation du moniteur (fig. 5)

I. Fixer le support mural (2) en faisant en sorte que l'écran du moniteur soit à une hauteur d'environ 1,60m.
2. Raccorder les fils venant de la platine de rue.
3. Brancher la fiche de l'adaptateur (3) au dos du moniteur (sans le brancher sur secteur).
4. Mettre en place le moniteur (1) sur le support mural (2).
5. Brancher la prise du bloc alimentation dans la prise murale 230V

Note: En cas de coupure du cordon d'alimentation, veillez à respecter la polarité.

5. CÁBLAGE

Dans le but d'éviter les risques de parasites et de dysfonctionnement, ne pas passer le cable de votre visiophone dans la même gaine que les cables électriques.

Attention : il ne faut enaucun cas doubler les fils pour en augmenter la section.

a. Raccordement du visiophone (fig. 6)

Fils à utiliser : • 2 fils 6 /10 éme jusqu'à 25 m

• 2 fils 1.5 mm

2 de 25 à 100 m

I. Bien raccorder les fils en respectant le schéma de câblage (fig. 6).
2. Pour raccorder laamera, 2 fils seulement sont nécessaires pour toutes les fonctions : sonnerie, image video, interphone et les commandes d'ouverture (gache et automatisme).

Bien respecter la polarité entre l'écran et laamera extérieure (aucune polarité à respecter pour la commande des ouvre-portes).

• Borne "I" de l'écran sur la borne "I" de laamera.
• Borne "2" de l'écran sur la borne "2" de laamera.

Important :

Pour le cablge bien se referrer a I'etiquette collee au dos du moniteur et au dos de la camera.

b. Raccordement d'une gâche ou serrure électrique (fig. 6)

La raccorder directement sur les bornes 3 et 4 au dos de laamera (aucune polarite a respecter).

A noter que cette fonction n'est valide que si l'écran est allumé. Une coupure brève de l'image se produit au moment de la commande.

Important : La gâche ou la serrure électrique que vous allez installer, devra impératifement être équipée d'une mémoire mécanique comme toutes les références EXTEL. Pour le câblage bien se reférer à l'étiquette collée au dos de laamera.

c. Raccordement d'une motorisation de portail (fig. 6)

La raccorder directement sur les bornes 5 et 6 au dos de laamera. Laamera delivre un contact "sec" sans courant à raccorder sur la commande "bouton poussoir" de votre automatisme.

A noter que cette fonction n'est valide que si l'écran est allumé. Une coupure brève de l'image se produit au moment de la commande.

6. MODE D'EMPLOI

Important : Les touches tactiles doivent être manipulées uniquement avec les doigts (Pression 200-300 gr).

a. Utilisation du visiophone

• Un appel sur le bouton de la platine de rue déclenché un signal sonore et l'allumage du moniteur pendant environ 30 secondes. Une fois le visiteur identifié, appuyer sur la touche pour communiquer avec lui.

Note : Une seule impulsion sur la touche Jest suffisante pour entrer en communication avec la platine de rue.
- La conversation terminée, attendre la fin de la temporisation d'environ 2 min ou appuyer sur les touches ou pour eteindre le moniteur.
- Reliance de l'image:

Pour relancer l'image 30 secondes supplémentaires, appuyer sur la touche
Commandedune gache:
La gache ou la serrure se déclenché lorsqu'on appuie sur le bouton
Commanded'unautomatism：

Pour commander un automatisme appuyer sur la touche

A noter que les fonctions d'ouverture ne sont valides que si l'écran est allumé. Une coupure brève de l'image se produit alors au moment de la commande.

b. Reglages du visiophone (fig.2)

4 réglages sont accessibles sur le côté du monitateur :

• Sélection de la melodie (I-Ding dong, 2-S.A.C) (9).
• Reglage du volume de la melodie (6).
• Reglage de la luminosité (7).
• Réglage de la couleur (8).

c. Reglages sur la camera (fig. 3)

Si, lors de l'installation du moniteur et de la platine de rue à leurs emplacements définitifs, vous vous apercevez d'un mauvais alignement de l'objet de laamera, vous pourrez rattraper ce décalage grâce aux trous d'ajustement située au dos de la platine de rue. Attention, vous ne pourrez rattrapper seulement que quelques centimétres en hauteur.

7. CARACTERISTIQUESTECHNIQUES

a. Moniteur (MN QUATTRO)

• Référence : 810270
  Alimentation:17V
• Consommation : 14 W
• Ecran 7" (18 cm).
• Résolution: 480 × 234 points
  Dimensions (mm): 180x180x20

b. Alimentation

Adaptateur 100-240 V\~, 50/60Hz; 17 V-1.5A

En cas de coupure du cordon d'alimentation veiller à respecter la polarité

c. Caméra (PL QUATTRO)

• Référence : 820270
• Caméra C-MOS couleur : 648 x 488
  Angle de prise de vue: 76^
• Objectif orientable
  Sensibilité : 3 Lux
• Température d'utilisation (environ) : -10°C à +45°C.
• Indice de protection : IP44
  Dimension avec visiere (mm) : 160 x 120 x 30

8 OPTIONS

• Toutes les gâches électriques Extel
• Toutes les serrures électriques Extel
• Toutes les motorisations Extel
• Alimentation modulaire MODULO

9. ASSISTANCE TECHNIQUE - GARANTIE

Panne Cause Solution
• Le moniteur ne s'allume pas	• Le moniteur n'est pas alimenté	• Vérifier que la fiche de l'adaptateur soit correctement enforcée.
• Mauvaise image et/ou son • Environnement • Vérifier que	les cables utilisés sont de la bonne section et que les cables de liaison du visiophone ne sont pas dans la même gaine que du 230V.
• Image trop lumineuse • Position de laamera • Ne pas exposer l'objectif de laamera direct-ment au soleil ou sur une surface refléchissante.
• Écran bleu, pas de sonnerie	• Installation • Les fils de liaison entre le moniteur et la platine de rue sont inversés (1 et 2)

En cas de besoin, notre site technique est à votre disposition : www.cfi-extel.com

HOTLINE:[phone](0,337€ttc/min)

Dernière version de la notice téléchargeable en couleur sur: www.cfi-extel.com

CONDITION DE GARANTIE : Cet apparéil est garanti, pièces et main d'oeuvre dans nos ateliers.

La garantie ne couvre pas : les consommables (piles, batteries, etc.) et les dégats occasionnés par : mauvaise utilisation, mauvaise installation, intervention extérieure, détérioration par chic physique ou électrique, chute ou phénomène atmosphérique.

• Ne pas ouvrir l'appareil afin de ne pas perdre le couvert de la garantie.
  Lors d'un eventuel retour en SAV, proteger I'ecran afin d'eviter les rayures.
• Entretien avec un chiffon doux seulement, pas de solvants. La garantie s'annule si vous demontez les pieces. Nettoyer l'extérieur seulement avec un tissu sec et doux. Avant le nettoyage, débranchez ou mettez l'appareil hors tension.

Attention: N'employez aucun produit ou essence d'épuration carboxylique, alcohol ou similaire. En plus de risquer d'endommager votre apparéil, les vapeurs sont également dangereuses pour votre santé et explosives. N'employez aucun outil pouvant être conducteur de tension (brosse en métal, outil pointu...ou autre) pour le nettoyage.

Le ticket de caisse ou la facture fait preuve de la date d'achat.

10. MESURES DE SECURITE

Les dommages provoqués par le manque de conformité au manuel mènent à l'expiration de la garantie. Nous n'assumerons aucune responsabilité pour les dommages en résultat !

Nous n'assumerons aucune responsabilité concernant tout dommage, sur les biens ou les personnes, causé par une mauvaise manipulation ou par manque de conformité aux consignes de sécurité.

Ce produit a ete fabriqed dans le respect total des consignes de securite. Afin de maintainir ce statut et d'assurer la meilleure exploitation du produit, l'utiliseur doit observer les consignes et avertissements de suretete contenus dans ce manuel.

L'utilisateur de ce système en est responsable et se doit de vérifier si la vidéesurveillance est conforme à la loi en vigueur dans le pays d'utilisation.

: Ce symbole indique un risque de chocolélectrique ou un risque de court-circuit.

• Vous ne devez utiliser ce produit qu'a une tension comprise entre : 100-240 Volts et 50-60 hertz. N'essayez jamais d'utiliser cet apparéil avec une tension différente.
• Veillez à ce que tous les raccordements électriques du système soient conformes aux consignes d'utilisation.
• Dans les établissements commerciaux, assurez-vous d'observer les règes de prévention des accidents pour les installations électriques.
• Dans les écoles, les équipements de formation, les ateliers... la présence d'un personnel qualifié est nécessaire pour contrôler le fonctionnement des apparêls électroniques.
• Observe les consignes d'utilisation des autres appareils reliés au système.
• Veuillez contacter une personne experimentée au cas où vous auriez des doutes au sujet du mode de fonctionnement ou de la sureté des apparciels.
• Ne jamais brancher ou débrancher les apparciels électriques avec les mains mouillées.
• Lors de l'installation de ce produit, vérifie bien que les cables d'alimentation ne risquent pas d'être endommages.
• Ne remplacez jamais les cables électriques endommages vous-même! Dans ce cas, enlevez-les et faites appel à une personne experimentée.

ATTENTION

Avertit l'utilisateur de la présence d'instructions importantes concernant l'utilisation et l'entretien (la réparation) dans la documentation accompagnant l'appareil.

Avertit l'utilisateur de la présence de « tensions dangereuses », non isolées à l'intérieure du boîtier du produit, d'une importance suffisante pour représenter un risque d'électrocution pour les personnes.
