Produkttyp	Farb-Türsprechanlage mit Monitor und Außenstation
Marke	EXTEL
Modell	Quattro HD2640
Bildschirm	7 Zoll (18 cm) Farbe, Auflösung 480×234 Pixel
Kamera	CMOS Farbe 648×488 Pixel, Blickwinkel 76°, schwenkbares Objektiv, Nachtsicht durch IR-LED (3 Lux)
Schutzart (Kamera)	IP44
Stromversorgung	Netzadapter 100-240V~ 50/60Hz, Ausgang 17V 1.5A
Monitor-Leistungsaufnahme	14 W
Monitorabmessungen	180 × 180 × 20 mm
Abmessungen Außenstation mit Wetterschutz	160 × 120 × 30 mm
Hauptfunktionen	Audio-/Video-Kommunikation, Steuerung von elektrischem Türöffner (12V) und Torantrieb (potentialfreier Kontakt), Überwachung, Einstellungen von Melodie, Lautstärke, Helligkeit, Farbe
Verkabelung	2 Drähte bis 100 m (6/10 mm² bis 25 m, 1.5 mm² von 25 bis 100 m)
Betriebstemperatur (Kamera)	-10°C bis +45°C
Kompatible Optionen	Elektrische Türöffner, elektrische Schlösser, EXTEL-Antriebe, modulares Netzteil MODULO
Wartung und Reinigung	Weiches, trockenes Tuch. Keine Lösungsmittel, Alkohol oder Scheuermittel verwenden. Vor der Reinigung Netzstecker ziehen.
Garantie	Garantie auf Teile und Arbeit (ausgenommen Verbrauchsmaterialien und Schäden durch unsachgemäße Verwendung)
Reparierbarkeit	Gerät nicht öffnen, da sonst Garantie erlischt. Wenden Sie sich an einen autorisierten Techniker.
Sicherheit	Sicherheitshinweise beachten: Spannung 100-240V, nicht mit nassen Händen verwenden, Konformität der elektrischen Anlagen prüfen.

Häufig gestellte Fragen - Quattro HD2640 EXTEL

Was tun, wenn der Monitor nicht angeht ?

Überprüfen Sie, ob der Netzadapter korrekt an Monitor und Steckdose angeschlossen ist. Falls das Problem weiterhin besteht, versuchen Sie eine andere Steckdose oder kontaktieren Sie den technischen Kundendienst.

Warum habe ich ein schlechtes Bild oder einen schlechten Ton ?

Stellen Sie sicher, dass die verwendeten Kabel den richtigen Querschnitt haben (6/10 mm² bis 25 m, 1,5 mm² bis 100 m) und dass sie nicht zusammen mit 230V-Kabeln in einem Kabelkanal liegen. Überprüfen Sie auch den korrekten Anschluss der Klemmen.

Wie stelle ich Helligkeit und Farbe des Bildschirms ein ?

Verwenden Sie die Einstellrädchen an der Seite des Monitors: Rädchen 7 für Helligkeit und Rädchen 8 für Farbe. Drehen Sie vorsichtig, um das gewünschte Bild zu erhalten.

Wie ändere ich die Klingelmelodie ?

An der Seite des Monitors wählen Sie mit dem Schalter 9 zwischen der Melodie 'Ding Dong' (Position 1) und 'S.A.C' (Position 2).

Das Bild ist zu hell oder überbelichtet, was tun ?

Vermeiden Sie es, die Kamera direktem Sonnenlicht oder einer reflektierenden Oberfläche auszusetzen. Richten Sie die Kamera gegebenenfalls neu aus oder passen Sie die Helligkeit am Monitor an.

Wie schließe ich einen elektrischen Türöffner an ?

Schließen Sie den Türöffner direkt an die Klemmen 3 und 4 an der Rückseite der Außenstation an (keine Polarität beachten). Stellen Sie sicher, dass der Türöffner mechanischen Speicher hat. Die Funktion ist nur aktiv, wenn der Bildschirm eingeschaltet ist.

Was tun, wenn der Bildschirm blau bleibt und kein Klingelton zu hören ist ?

Überprüfen Sie, ob die Verbindungskabel zwischen Monitor und Außenstation vertauscht sind: Klemme 1 des Monitors muss an Klemme 1 der Kamera angeschlossen sein, und Klemme 2 an Klemme 2.

Wie installiere ich die Außenstation ?

Befestigen Sie die Wetterschutzblende in etwa 1,60 m Höhe an der Wand. Tragen Sie eine Silikonfuge zwischen Blende und Wand auf, um eindringende Feuchtigkeit zu vermeiden. Schließen Sie die Kabel gemäß dem Schaltplan an, setzen Sie dann die Außenstation ein und schrauben Sie sie fest.

Kann ich längere Kabel als 100 m verwenden ?

Nein, die maximal empfohlene Länge beträgt 100 m. Darüber hinaus kann die Bild- und Tonqualität nachlassen. Verwenden Sie Kabel mit einem Querschnitt von 1,5 mm² für Entfernungen von 25 bis 100 m.

Wie reinige ich die Türsprechanlage ?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel, die die Oberflächen beschädigen könnten.

BEDIENUNGSANLEITUNG Quattro HD2640 EXTEL

Installation und Bedienungsanleitung

Fig. 1
1

2

3

4

5

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

I CONSIGNES DE SECURITE. p.2
2 DESCRIPTIF. p.2
3 NOMENCLATURE p.2

a. Moniteur

7 TECHNISCHE EIGENSCHAPPEN

a. Monitor (MN QUATTRO)
b. Voeding
c. Camera (PL QUATTRO)

8 OPTIES p.5
9 TECHNISCHE HULPVERLENING / GARANTIE. p.5
10VEILIGHEIDSINSTRUCTIES p.6

Belangrijk!

7. TECHNISCHE EIGENSCHAPP

a. Monitor (MN QUATTRO)

Referentie:810270
Voeding:17V
- Verbruik : 14 W
- Scherm 7" (18 cm).
- Resolutie : 480 x 234 pixels
- Afmetingen (mm): 180x180x20

b.Voeding

• Adapter 100-240 V~, 50/60Hz; 17 V~ I.5A

SICHERHEITSEMPFHLUNGEN
2 BEsCREIBUNG. p.2
3 STUCKLISTE p.2

a. Monitor
b. AuBensprechanlage

4 INSTALLATION .p.3

a. Installation der Außenstation(Außen-Kamera)
b. Installation der Innestation (Monitor)

5 VERDRAHTUNG

a. Installation der Außenstation (Außen-Kamera)
b. Anschluss eines Turoffners oder eines Elektroschlosses

c. Anschluss eines Torantriebs

6 BEDIENANLEITUNG

a. Benutzung der Video Sprechanlage
b. Einstellungen der Video Sprechanlage
c. Einstellungen auf der Kamera

7 TECHNISCHE DATEN p.5

a. Monitor (MN QUATTRO)
b. Stromversorgung
c. Kamera (PL QUATTRO)

8 OPTIONEN p.5
9 KUNDENDIENST - GARANTIE
10 SICHERHEITSEMPFHLUNGEN

Wichtig!

-itte lesen sie ceses Handbuch sorgfaltig durch bevor sie das Produkt installieren oder verwenden.
- Wenn sie diesen Produkt für Dritte installieren denken sieitte daran, das Handbuch oder eine Kopie fur den Endverbraucher vor Ort zu halten.

Warning :

• Unterschiedliche Elemente)durfen nur von einem zugelassenen Techniker ausgebaut werden.

Sicherheitsmaßnahmen :

• Für einen Betrieb in aller Sicherheit dieser Systems ist es wichtig, dass Verwender und Techniker die in dieser Handbuch beschrieben Sicherheitsverfahren befolgen.
  Die spezifischen Warnungen und Warnsymbole sind falls notwendig auf den Elementen angegeben.

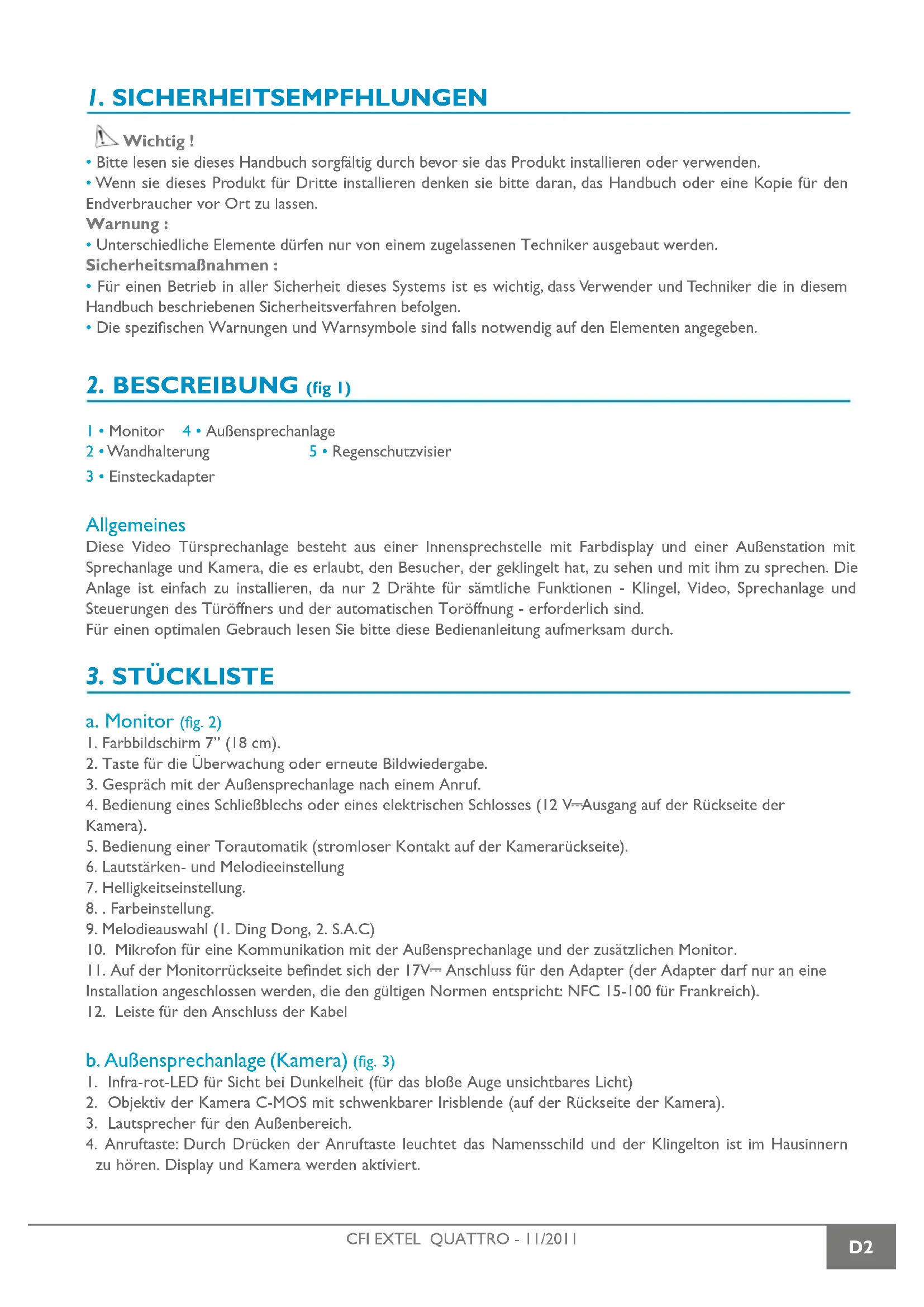

2. BESCREIBUNG (fig 1)

1·Monitor 4·Außensprechanlage
2·Wandhalterung
5·Regenschutzvisier
3 - Einsteckadapter

Allgemeines

These Video Tursprechanlage besteht aus einer Innensprechstelle mit Farbdisplay und einer Außenstation mit Sprechanlage und Kamera, die es erlaubt, den Besucher, der geklingelt hat, zu sehen und mit ihm zu sprechen. Die Anlage ist einfach zu installmenten, da nur 2 Drahte fürSAMTliche Funktionen - Klingel, Video, Sprechanlage und Steuerungen des Turoffners und der automatischen Toröffnung - erforderlich sind.

Für einen optimalen Gebrauch lessen Sieitte diese Bedienanleitung aufmerksam durch.

3. STÜCKLISTE

a. Monitor (fig. 2)

1. Farbbildschirm 7" (18 cm).
2. Taste für die Überwachung oder erneute Bildwiedergabe.
3. Geschäft mit der Außensprechanlage nach einem Anruf.
4. Bedienung eines Schließblechs oder eines elektrischen Schlosses (12 V= Ausgang auf der Rückseite der Kamera).
5. Bedienung einer Torautomatik (stromloser Kontakt auf der Kamerarückseite).
6. Lautstärken- und Melodieeinstellung
7. Helligkeitseinstellung.
8. Farbeinstellung.
9. Melodieauswahl (I. Ding Dong, 2. S.A.C)
10. Mikrofon für eine Kommunikation mit der Außensprechanlage und der zusätzlichen Monitor.

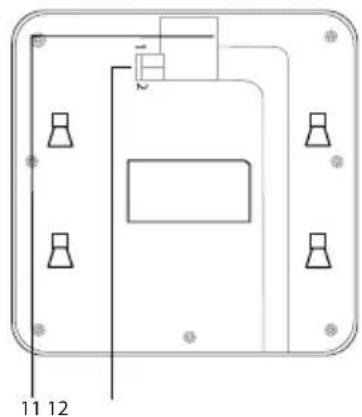

    II. Auf der Monitorrückseite befindet sich der 17V Anschluss für den Adapter (der Adapterarf nur an eine Installation angeschlossen werden, die den gultigen Normen entspricht: NFC 15-100 fur Frankreich).
11. Leiste für den Anschluss der Kabel

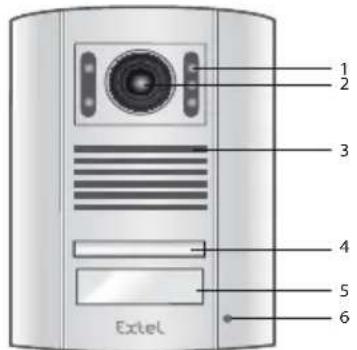

b. Außensprechanlage (Kamera) (fig. 3)

I. Infra-rot-LED für Sicht bei Dunkelheit (für das bloße Auge unsichtbares Licht)
2. Objektiv der Kamera C-MOS mit schwenkbarer Irisblende (auf der Rückseite der Kamera).
3. Laatsprecher für den Außenbereich.
4. Anruftaste: Durch Drücken der Anruftaste leuchtet das Namensschild und der Klingelton ist im Hausinnern zu horen. Display und Kamera werden aktiviert.

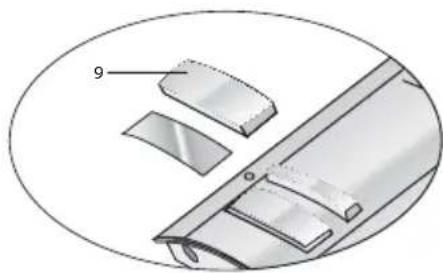

1. Namensschild. Wenn Sie das Namensschild wechseln möchten, haben Sie die Plastikfolie (9) vorsichtig mit Hilfe eines kleinen Schraubenziehers an und schieren das neue Namensschild darunter.
2. Mikrofon: zur Kommunikation des Besuchers über die Innensprechstelle.
3. Einsatzlöcher für die Kamera
4. Leiste für den Anschluss der Kabel

4. INSTALLATION

Wichtig: Wenn Sie ihre neue Video Sprechanlage vor der Installierung ausprobieren wollen, achen Sie darauf, dass sich Außenstation und Monitor nicht im gleichen Raum befinden, da die Video Sprechanlage sonst einen schrillen Ton verursacht (Larsen-Effekt).

a. Installation der Außenstation (Außen-Kamera) (fig. 4)

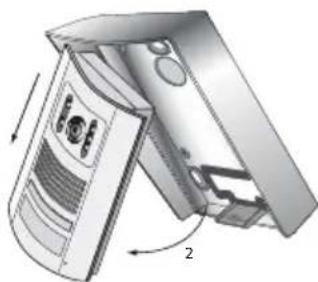

I. Die Schraube unter der AuBensprechstelle entfernen (1).
2. Die Außensprechstelle nach vorne kippen (2).
3. Die Regenblende mit Hilfe der Schrauben befestigen (3).
4. Das Objektiv der Sprechstelle muss auf einer Höhe von etwa 1,60 m angebracht werden.

Zwischen der Blende und der Mauer (4) eine Silikondichtung anbringen, um das Eindringen von Wasser zu verhindern.

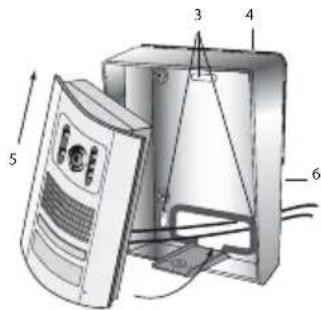

1. Die Kabel verbinden, damit den Verkabelungsplan beachten.
2. Die Außensprechstelle mit der Regenblende eingufen (5-6).
3. Die Befestigungsschrauben wieder anbringen (7).

Wichtig: Die Kamera sollt nicht direkt der Sonne oder einer Spiegelfläche ausgesetzt sein.

Rat : Zum Schutz der Drahte vor Beschädigung und Witterungseinflüssen wird eine Kabelschutzhülle empfohlen.

b. Installation der Innestation (Monitor) (fig. 5)

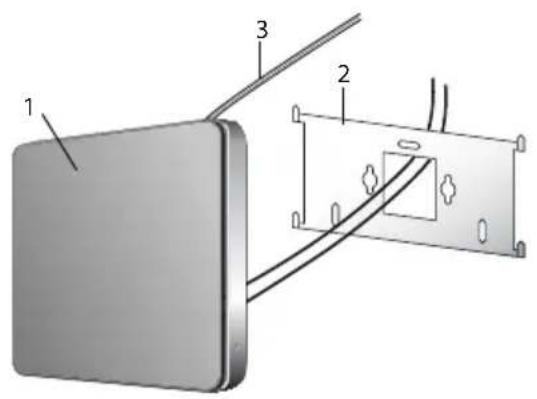

I. Die Wandhalterung (2) befestigen, damit sollte sich das Display des Monitors in ca.l,60 m Höhe befinden.
2. Die Drähte, die von der Außenstation anschließen.
3. Den Netzadapter-Stecker (3) auf der Rückseite des Monitors anschliebe (noch nicht ans Stromnetz anschlieben).
4. Den Monitor (I) auf der Wand-haterung anbringen (2).
5. Den Netzstecker anschließen (230 V-).

Hinweis: Im Fall einer Netzunterbrechung ist die Polarität zu beachten.

5. KABELVERBINDUNG

Um Störgeräische und Funktionstörungen zu vermeiden, sollen den Schwachstromkabel nicht mit den Starkstromkabeln durch den gleichen Kabelmantel gelegt werden.

Achtung : Auf keinen Fall zur Erhöhung des Leiterquerschnits Drahte doppelt verlegen.

a. Installation der Außenstation (fig. 6)

Zu verwendende Drahte: · Bis 25m Verdrahtungslange: 2x Drahte 6/10 mm

Bis 100m Verdrahtungslange: 2x Drahte 1.5 mm

2

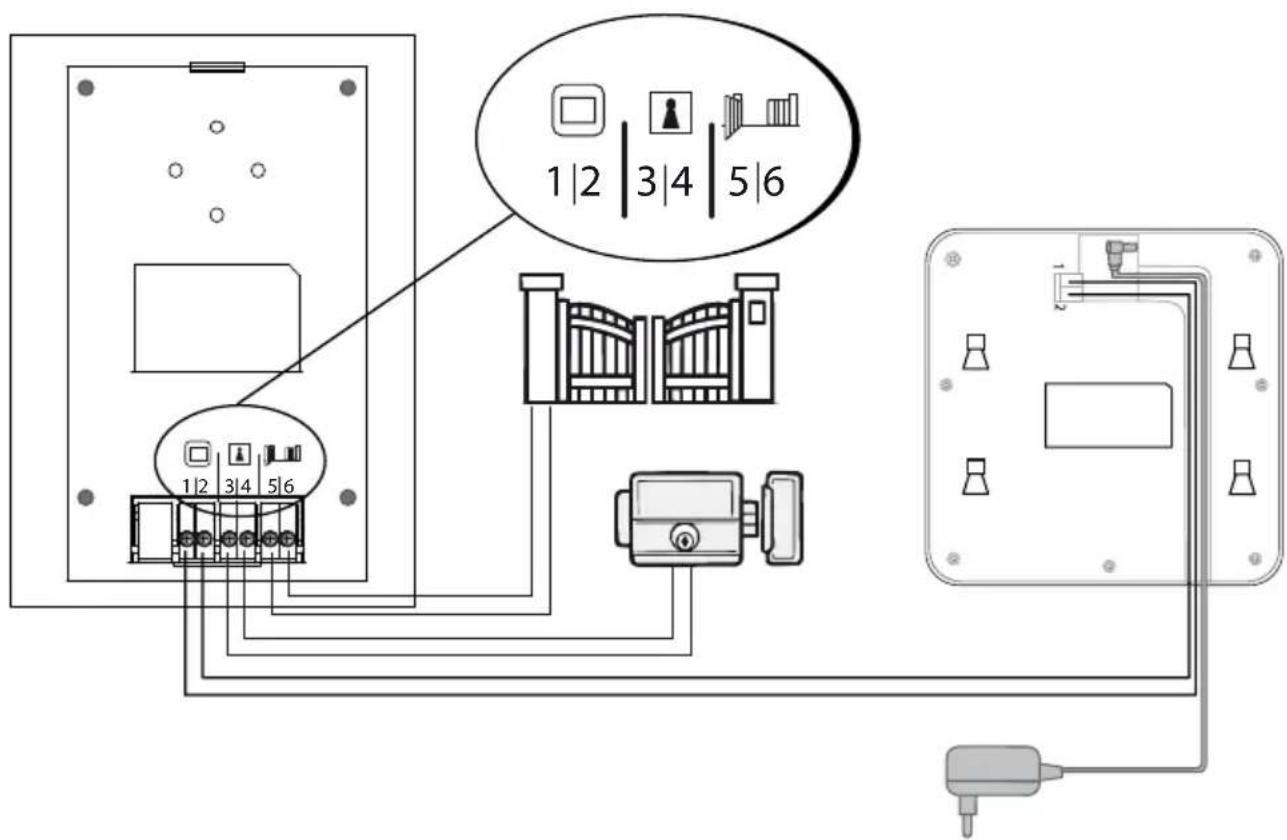

I. Die Drähte gemäß diesen Verdrahtungsschemas anschließen.
2. Um die Kamera anzuschlieben, werden nur 2 Drahte für alle Funktionen bereits: Klingel, Videobild, Sprechanlage und Türoffner. Die Polaritäten zwischen dem Bildschirm und der Außenkamera respektieren. (Für den Türoffner sind keine Polaritäten zu beachten)
- Verbindungsklemme « I » vom Bildschirm auf die Verbindungsklemme « I » der Kamera
- Verbindungsklemme « 2 » vom Bildschirm auf die Verbindungsklemme « 2 » der Kamera

Wichtig :

Fur die Verdrahtung beziehen sie sichitte auf das auf der Monitorrückseite und Kamerarückseite befestigte Eriett

b. Anschluss eines Türoeffners oder eines Elektroschlosses(fig. 6)

These werden direkt auf den Klemmen 3 und 4 auf der Rückseite der Kamera (ohne Bechtung der Polarität) angeschlossen. Beachten Sie, dass diese Funktion nur bei eingeschalteten Display möglich ist. Beim Drücken der Taste erfolgt eine kurze Unterbrechung des Bildes auf dem Display.

Wichtig : Der Türoffner bzw. das Elektroschloss muss unbedingt mit einem mechanischen Speicher – wie alle EXTEL Antikel – aus gestattet sein. Für die Verdrahtung sind die Etiketten auf der Rückseite des Monitors sowie auf der Rückseite der Kamera zu beachten.

c. Anschluss eines Torantriebs (fig. 6)

Der Torantrieb wird direkt auf den Klemmen 5 und 6 auf der Rückseite der Kamera angeschlossen. Die Kamera lost einen potentialfreien Kontakt aus, der mit der Turoffner-Taste verbunden wird. Beachten Sie, dass diese Funktion nur bei eingeschalteten Display möglich ist. Beim Drücken der Taste erfolgt eine kurze Unterbrechung des Bildes auf dem Display.

6. BEDIENUNGSANLEITUNG

Achtung: Die Tasten dürfen nur mit den Fingern bedient werden. (Druck 200 - 300 Gr.)

a. Benutzung der Video Sprechanlage

• Sobald die Anruftaste der Außenstation betätigt wird, wird ein Tonsignal und das Einschalten des Monitors für ca. 30 Sekunden ausgelöst. Sobald Sie den Besucher erkannt haben, drücken Sie auf die Taste um den Sprechkontakt mit ihm herzustellen.

Hinweis: Ein einziger Druck auf die Tasteereicht aus, um mit der Außenstation in Geschrechtskontakt zukommen.

• Nach Beendigung des Geschäfts schaltet der Monitor nach einer Verzögerung von ca. 2 Minuten ab, bzw. Sichte schaltenihn mit Hilfe der Taste ab.

• Verläufigung der Bildübertragung:

Mit der Taste n die Bildübertragung um 30 Sekunden verlangert werden.

Bedienung eines Turoffners:

Der Turoffner bzw. das Schloss werden durch Drucken der Taste ausgelost.

Bedienung einer automatischen Toröffnung:

Zur Steuerung einer automatischen Toröffnung drücken Sie auf die Taste

Beachten Sie, dass diese Funktion nur bei eingeschalteten Display möglich ist. Beim Drücken der Taste erfolgt eine kurze Unterbrechung des Bildes auf dem Display.

b. Einstellungen der Video Sprechanlage (fig.2)

Auf der Seite des Monitors konnen 4 Einstellungen vorgenommen werden:

Wahl der Melodie (I-Kingelton, 2-S.A.C) (9)
- Einstellung der Lautstärke der Melodie (6)
- Einstellung der Helligkeit (7)
Einstellung der Farbe (8)

c. Einstellungen auf der Kamera (fig.3)

Falls Sie nach der endgültigen Anbringung von Monitor und Außenstation feststellen sollenen, dass das Objektiv der Kamera nicht in der richtigen Höhe angebracht ist, konnen Sie es mit den Anpassungslochern an der Rückseite der Außenstation nachstellen (allerdings nur eine Zentimeter).

a. Monitor (MN QUATTRO)

Articlel-Nr.:810270
Stromversorgung: 17 V
Stromverbrauch: 14 W
- Display 7" (18 cm).
- Auflosung: 480 x 234 Punkte
Abmessungen (mm): 180 × 180 × 20

b. Stromversorgung

• Netzadapter 100-240 V~, 50/60Hz; 17 V-, 1.5A

Im Fall einer Netzunterbrechung ist die Polarität zu beachten.

c. Kamera (PL QUATTRO)

Articlel-Nr.:820270
Farb-Kamera C-MOS: 648 x 488
Bildwinkel: 76^ / Schwenkbares Objektiv
- Lichtempfindlichkeit: 3 lux
- Temperaturbereich (ca.): - 10^ C bis + 45°C.
Schutzindex: IP44
Abmessungen mit Einfassung (mm): 160 × 120 × 30

8. OPTIONEN

Alle Extele elektrischen Turoffner
Alle Extel Elektroschlosser
- Alle Extel Motorisierungenl
- Stromversorgung MODULO

9. KUNDENDIENST - GARANTIE

Defekt möglicher Grund Lösung
• Der Monitor schaltet nicht ein	• Keine Stromversorgung des Monitors	• Stellen Sie sicher, dass der Stecker des Netzadapters angeschlossen ist
• Schlechte Bild- oder Tonqualität	• Umgebung • Überprüfen	Sie, dass alle verwendeten Kabel den richtigen Querschnitt besitzen und sich die Verbindungskabel der Video Sprechanlage nicht im Mantel des 230V-Kabels befinden.
• Zu helles Bild • Position der	Kamera • Das Objektiv der	Kameraarf nicht direkt der Sonne oder einer spiegelnden Oberfläche ausgesetzt sein
• Blau Display, keine Klingel • Installation • Die Dühte der	Installation • Die Dühte der	Verbindung von Monitor und Außenstation sind vertauscht (1 und 2).

Bei Bedarf steht ihren unsere technische Website zur Verfugung : www.cfi-extel.com

Die neueste Downloade Version der Gebrauchsanweisung in Farbe ist verfügbar auf :

www.cfi-extel.com

GARANTIEBEDINGUNGEN : Dieses Gerät verfügbar über eine Garantie für Einzelteile und Arbeitsaufwand in unseren Werkstätten. Die Garantie deckt nicht ab: das Verbrauchsmaterial (Batterien, Akkus, usw.) sowie Schäden, die verursacht wurden durch: eine falsche Behandlung, falsche Installation, außere Einflüsse, Beschädigung durch physischen oder elektrischen Schock, Sturz oder atmosphärische Erscheinungen.

Das Gerat nicht offen, um die Garantiedeckung nicht zu verlieren.
- Bei einer eventuellen Rücksendung an den Kundendienst den Bildschirm vor Kratzern schützen.
- Nur mit einem weichen Tuch reinigen, keine Reinigungsmittel verwenden.

Vor der Reinigung, das System vom Stromkreis unterbrechen.

Achtung : Kein Produkt oder Benzin, Kalkungscarbonatation,Alcohol oder ähnliches verwenden. Sie riskie

ren nicht nur ihr Gerät zu beschädigen, sondern die Dämpfe können ebenfalls ihrer Gesundheit schädigen und sich entzüden.

Kein Werkzeug verwenden, das Spannung leiten konne (Metallbürste, spitzes Werkzeug...oder andes)

Der Kassenzettel oder die Rechnung dienen als Nachweis für das Kaufdatum.

10. SICHERHEITSEMPFHLUNGEN

Schaden, die durch einen Mangel an Konformität mit dem Handbuch hervorgerufen wurden, führen zu einer Lösung der Garantie.

Wir übernehmen keine Haftung für darauf entstandene Schäden! Wir übernehmen keine Haftung für Schäden an Gegenständen oder Personen, die durch eine nicht geeignete Handhabung oder einem Mangel an Konformität der Sicherheitsempfehlungen entwickeln sind.

Dieses Produkt wurde mit Respekt auf die Sicherheitsempfehlungen hergestellt. Um diesen Status zu erhalten und um einen korrekten Gebrauch these Products zu erhalten, muss der Verbraucher die in thism Handbuch enthaltenen Sicherheitsratschlage und Warnungen respektieren.

Der Verwender ist damit verantwortlich, zu überprüfen ob das Videoüberwachungssystem den geltenen Gesetzen im Verwendungsland entspricht.

: Dieses Symbol gibt eine Gefahr auf Elektroschock oder Kurzschluss an.

• Sie)dufen these Gerat nur verwenden mit einer Spannung zwischen: 100 - 240 Volt und 50-60 Herz. Versuchen sie niemals these Gerat mit einer anderen Spannung zu verwenden.
• Achten sie darauf, dass alle an这点 System angeschlossenen elektrischen Anschlisse, den Verwendungsratschlagen entsprechen.
• In komerzellen Einrichtungen versichern sie sich, dass die Schutzregeln fur Unfälle mit elektrischen Installationen beachtet werden.
• In Schulen, Ausbildungsausrüstungen, Werkstätten... ist die Gegenwart von qualifiziertem Personal notwendig, um den Betrieb von Elektrogeräten zu kontrollieren.
• Die Verwendungsratschlage der an das System angeschlossenen Geräten beachten (z.B. Videorekorder, TV, PC)
• Bei Zweifelfällen hinsichtlich des Betriebs oder Sicherheit des Geräts, kontaktieren sieitte erfahrene Personen
• Niemals elektrische Geräte mit feuchten Händen ein- oder ausschalten.
• Bei der Installation these Productsitte darauf achen, dass die Stromkabel nicht beschadigt werden konnen.
• Sie sollen niemals selbst ein beschädigtes Stromkabel ersetzen! In dieser Fall these entfernen und Rat bei einer erfahrenen Person suchen.

ACHTUNG

Der Verwender wird auf wichtige Anweisungen hinsichtlich der Verwendung und

Wartung (Reparatur) in dem das Gerät begleitenen Dokument fingewiesen.

Warnt den Verwender vor nicht isolierten «geführlichen Spannungen» im Inneren des

Produktgehauses, die ausreichend sind, um für Menschen eine Gefahr für einen tödlichen

Elektroschock darzustellen.

D - Verbrauchte Batterien und nicht mehr benutztze Geräte sind Sondermull. Sie enthalten möglicherweise gesundheits- und umweltschädliche Substanzen. Geben Sie alte Geräte zur fachgerechten Entsorgung beim Gerätehändler ab bzw. benutzen Sie die örtlichen Recyclinghöfe.

France:Hotline:[phone] (0,337€ tcc/min)
- Italia : Assistenza Tecnica : [phone]

[e-mail]
