MANUALE UTENTE Quattro HD2640 EXTEL

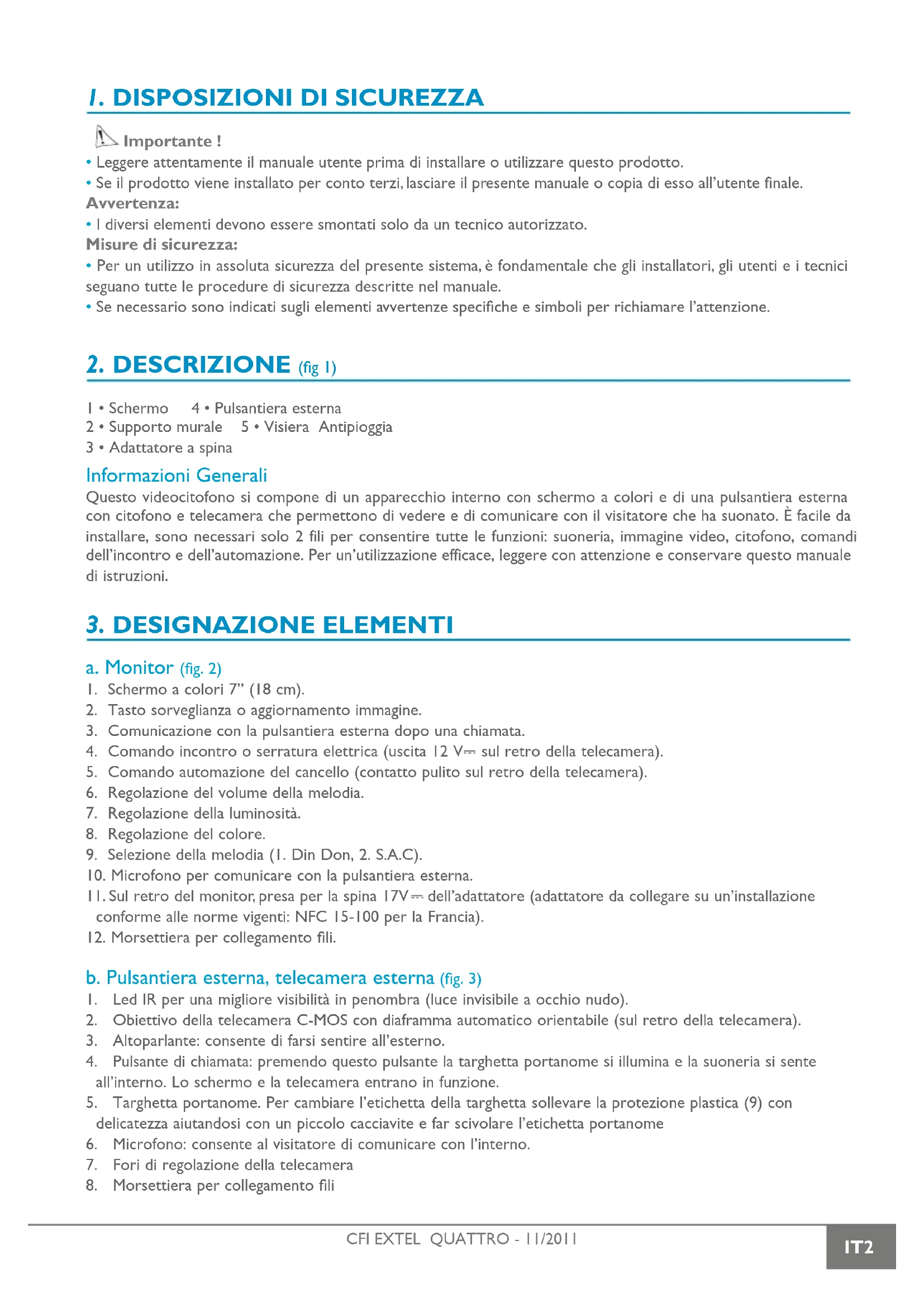

1. DISPOSIZIONI DI SICUREZZA

• Leggere attentamente il manuale utente prima di installare o utilizzare questo prodotto.

• Se il prodotto viene installato per conto terzi, lasciare il presente manuale o copia di esso all’utente finale. Avvertenza:

• I diversi elementi devono essere smontati solo da un tecnico autorizzato. Misure di sicurezza:

• Per un utilizzo in assoluta sicurezza del presente sistema, è fondamentale che gli installatori, gli utenti e i tecnici seguano tutte le procedure di sicurezza descritte nel manuale.

• Se necessario sono indicati sugli elementi avvertenze specifiche e simboli per richiamare l’attenzione.

2. DESCRIZIONE (fig 1)

1 • Schermo 4 • Pulsantiera esterna 2 • Supporto murale 5 • Visiera Antipioggia 3 • Adattatore a spina Informazioni Generali Questo videocitofono si compone di un apparecchio interno con schermo a colori e di una pulsantiera esterna con citofono e telecamera che permettono di vedere e di comunicare con il visitatore che ha suonato. È facile da installare, sono necessari solo 2 fili per consentire tutte le funzioni: suoneria, immagine video, citofono, comandi dell’incontro e dell’automazione. Per un’utilizzazione efficace, leggere con attenzione e conservare questo manuale di istruzioni.

3. DESIGNAZIONE ELEMENTI

2. Tasto sorveglianza o aggiornamento immagine.

3. Comunicazione con la pulsantiera esterna dopo una chiamata.

4. Comando incontro o serratura elettrica (uscita 12 V

sul retro della telecamera).

5. Comando automazione del cancello (contatto pulito sul retro della telecamera).

6. Regolazione del volume della melodia.

7. Regolazione della luminosità.

8. Regolazione del colore.

9. Selezione della melodia (1. Din Don, 2. S.A.C).

10. Microfono per comunicare con la pulsantiera esterna.

11. Sul retro del monitor, presa per la spina 17V dell’adattatore (adattatore da collegare su un’installazione

conforme alle norme vigenti: NFC 15-100 per la Francia).

12. Morsettiera per collegamento fili.

b. Pulsantiera esterna, telecamera esterna (fig. 3)

1. Led IR per una migliore visibilità in penombra (luce invisibile a occhio nudo).

2. Obiettivo della telecamera C-MOS con diaframma automatico orientabile (sul retro della telecamera).

3. Altoparlante: consente di farsi sentire all’esterno.

4. Pulsante di chiamata: premendo questo pulsante la targhetta portanome si illumina e la suoneria si sente

all’interno. Lo schermo e la telecamera entrano in funzione.

5. Targhetta portanome. Per cambiare l’etichetta della targhetta sollevare la protezione plastica (9) con

delicatezza aiutandosi con un piccolo cacciavite e far scivolare l’etichetta portanome

6. Microfono: consente al visitatore di comunicare con l’interno.

7. Fori di regolazione della telecamera

Importante: se si prova il prodotto prima dell’installazione, fare attenzione a non provarlo con la pulsantiera esterna e il monitor nella stessa stanza, altrimenti il videocitofono emetterà un suono stridente (effetto Larsen). a. Installazione della pulsantiera esterna (telecamera esterna) (fig. 4)

3. Fissare stabilmente la visiera antipioggia per mezzo delle viti (3).

4. L’obiettivo della pulsantiera deve essere posizionato a un’altezza di circa 1,60 m. Mettere un giunto

in silicone (4) tra la visiera e il muro per evitare la penetrazione dell’acqua.

5. Collegare i fili rispettando lo schema di cablaggio.

6. Incastrare la pulsantiera esterna con la visiera antipioggia (5-6).

7. Rimettere la vite di fissaggio (7).

Importante : Non esporre la telecamera ai raggi diretti del sole o su di una superficie riflettente. Consiglio: si raccomanda di far passare i cavi dentro una guaina protettiva al fine di proteggerli dagli urti e dalle intemperie. b. Installazione dell’apparecchio di risposta (monitor) (fig. 5)

1. Fissare il supporto murale (2) facendo in modo che lo schermo del monitor sia a una altezza di circa 1,60m.

2. Collegare i fili in provenienza dalla pulsantiera esterna.

3. Collegare la spina dell’adattatore (3) al retro del monitor (senza collegarlo alla rete)

4. Posizionare il monitor (1) sul supporto murale (2).

5. Collegare la presa dell’alimentazione nella presa a muro 230 V .

Notare: Se viene tagliato il cavo di alimentazione, controllare che sia rispettata la polarità.

Al fine di evitare rischi di fenomeni parassiti e di malfunzionamenti, evitare di mettere i cavi “bassa corrente” nella stessa guaina dei cavi di potenza. Attenzione: non bisogna in nessun caso raddoppiare i cavi per aumentare la sezione. a. Collegamento del videocitofono (fig. 6) Cavi da utilizzare: • 2 cavi 6 /10° fino a 25 m

1. Collegare correttamente i fili secondo lo schema di collegamento qui dopo (fig. 6).

2. Per collegare la telecamera, ci vogliono soltanto due fili per utilizzare tutte le funzioni: chiamata, immagine video, interfonia e il comando dell’apriporta (incontro e automazione). Rispettare la polarità tra lo schermo e la pulsantiera esterna (Invece nessuna polarità da rispettare per l’apriporta).

• Morsetto “1” dello schermo col morsetto “1” della telecamera.

• Morsetto “2” dello schermo col morsetto “2” della telecamera. Importante:

• Per il collegamento, riferirsi all’etichetta fissata al didietro del monitore e della telecamera. b. Collegamento dell’incontro o della serratura elettrica (fig. 6) Collegare direttamente ai morsetti 3 e 4 sul retro della telecamera (nessuna polarità da rispettare). Da notare che tale funzione è valida solo se lo schermo è acceso. Una breve interruzione dell’im- magine si produce al momento dell’attivazione del comando.CFI EXTEL QUATTRO - 11/2011 IT4 Importante: l’incontro o la serratura elettrica da installare devono imperativamente essere dotati di memoria meccanica come tutti gli articoli EXTEL. Per il cablaggio è opportuno far riferimento all’etichetta incollata sul retro del monitor e della telecamera. c. Collegamento della motorizzazione del cancello (fig. 6) Collegarla direttamente ai morsetti 5 e 6 sul retro della telecamera. La telecamera ha un contatto pulito senza corrente da collegare al comando “pulsante comando” dell’automazione. Da notare che tale funzione è valida solo se lo schermo è acceso. Una breve interruzione dell’im- magine si produce al momento dell’attivazione del comando.

Importante : I tasti devono essere premuti esclusivamente con le dita (Pressione 200-300 gr). a. Utilizzazione del videocitofono

• Premendo il pulsante di chiamata della pulsantiera esterna, si attivano un segnale sonoro e l’accensione del moni- tor per una durata di circa 30 secondi. Una volta identificato il visitatore, premere il tasto per comunicare con lui. Notare: È sufficiente premere una sola volta il tasto per entrare in comunicazione con la pulsantiera esterna.

• Terminata la conversazione attendere la fine della temporizzazione di circa 2 min. o premere il tasto per spegnere il monitor.

• Riavvio dell’immage: Per riavviare l’immagine per 30 secondi supplementari, premere il tasto .

• Comando dell’incontro: L’incontro o la serratura si attivano quando si preme il pulsante .

• Comando dell’automazione: Per comandare un automazione premere il tasto . Da notare che le funzioni d’apertura sono valide solo se lo schermo è acceso. Una breve interru- zione dell’immagine si produce al momento dell’attivazione del comando. b. Regolazioni del videocitofono (fig.2) 4 regolazioni sono accessibili sul lato del monitor:

• Selezione della melodia (1-Din don, 2- S.A.C) (9).

• Regolazione del volume della melodia (6).

• Regolazione della luminosità (7).

• Regolazione del colore (8). c. Regolazioni sulla telecamera (fig. 3) Se durante l’installazione del monitor e della pulsantiera esterna nelle sedi definitive si nota un allineamento sba- gliato dell’obiettivo della telecamera, sarà possibile colmare tale divario servendosi dei fori di regolazione posti sulla parte posteriore della pulsantiera esterna. . Attenzione, sarà possibile recuperare solo alcuni centimetri in altezza..

• Risoluzione: 480 x 234 punti

• Dimensioni (mm): 180x180x20CFI EXTEL QUATTRO - 11/2011 IT5 b. Alimentazione

• Adattatore 100-240 V~, 50/60Hz ; 17 V , 1.5A In caso di taglio del cordone d’alimentazione ricordarsi di rispettare la polarità. c. Pulsantiera esterna (telecamera) (PL QUATTRO)

• Angolo di ripresa: 76°

• Obiettivo orientabile

• Temperatura di utilizzazione (circa): da -10 °C a +45 °C:

• Indice di protezione: IP44

• Tutti gli incontri elettrici Extel

• Tutte le serrature elettriche Extel

• Tutte le motorizzazioni Extel

• Alimentazione MODULO

• Il monitor non si accende • Il monitor non è alimentato • Verificare che la spina dell’adattatore sia correttamente inserita.

• Cattiva immagine e/o Suono • Ambiente • Verificare che i cavi utilizzati siano della sezione corretta e che i cavi di collegamen- to del videocitofono non siano nella stessa guaina del 230V.

• Immagine troppo luminosa • Posizione della telecamera • Non esporre l’obiettivo della telecamera direttamente al sole o su di una superficie riflettente.

• Schermo blu, assenza di suoneria

• Installazione • I cavi di collegamento tra il monitor e la pulsantiera esterna sono invertiti (1 e 2). Assistenza Tecnica : +39 02 96488273 assistenza@cfi-extel.com Ultima versione delle istruzioni scaricabili a colori su: www.cfi-extel.comCFI EXTEL QUATTRO - 11/2011 IT6 CONDIZIONI DI GARANZIA : Questo apparecchio è garantito, pezzi di ricambio e manodopera, presso la fabbrica. La garanzia non copre: i consumabili (pile, batterie ecc.) e i danni occasionati da: errato utilizzo, errata installazione, intervento esterno, deterioramento a causa di urto, scarica elettrica, caduta o fenomeno atmosferico.

• Non aprire l’apparecchio al fine di non perdere la copertura della garanzia.

• Per un’eventuale restituzione al Servizio di Assistenza, proteggere lo schermo per evitare danneggiamenti.

• Pulire solo con un panno morbido, senza solventi. Prima di pulire, scollegare o togliere la corrente l'apparecchio. Attenzione: Non impiegare nessuna soluzione pulente a base carbonilica, alcool o simili. Oltre al rischio di danneggiare l’apparecchio, i vapori emanati sono pericolosi per la salute ed esplosivi. Non impiegare utensili condut- tori di tensione (spazzole in metallo, utensili appuntiti o altro) per la pulizia. Lo scontrino o la fattura costituiscono prova della data di acquisto.

10. DISPOSIZIONI DI SICUREZZA

I danni provocati dalla mancanza di conformità al manuale conducono alla decadenza della garanzia. Non ci assumiamo alcuna responsabilità per i danni che ne potrebbero derivare! Non ci assumiamo altresì responsabilità alcuna per qualsivoglia danno, a persone o beni, causato da una scorretta manipolazione o dalla mancanza di conformità alle disposizioni di sicurezza. Questo prodotto è stato fabbricato nel totale rispetto delle disposizioni di sicurezza. Al fine di mantenere tale condizione e di garantire la migliore utilizzazione del prodotto, l’utente deve osservare disposizioni e avvertenze contenute nel presente manuale. L’utente del presente sistema deve verificare sotto la sua responsabilità che la sorveglianza sia conforme alle leggi vigenti nel paese di utilizzo. : Questo simbolo indica un rischio di shock elettrico o un rischio di corto circuito. Questo prodotto deve essere utilizzato a una tensione compresa tra: 100-240 Volt e 50-60 hertz. Non tentare di utilizzare questo apparecchio con una tensione differente. - Sincerarsi che tutti i collegamenti elettrici del sistema siano conformi alle disposizioni di utilizzo. - Nelle strutture commerciali, sincerarsi di osservare le regole di prevenzione degli incidenti concernenti impianti elettrici. - Nelle scuole, nelle strutture formative, nei laboratori… la presenza di personale qualificato è necessaria per controllare il funzionamento degli apparecchi elettronici. - Osservare le disposizioni di utilizzo degli altri apparecchi collegati al sistema. (videoregistratore, TV, PC per esempio) - Contattare una persona esperta in caso di dubbi circa le modalità di funzionamento o la sicurezza degli apparecchi. - Mai collegare o scollegare gli apparecchi elettrici con le mani bagnate. - Al momento dell’installazione di questi prodotti, verificare che i cavi di alimentazione non rischino di essere danneggiati. - Mai sostituire da soli dei cavi elettrici danneggiati ! Nel caso, toglierli e far ricorso a personale qualificato. ATTENZIONE Avverte l’utente della presenza di “tensioni pericolose”, non isolate, all’interno della cassa del prodotto, di una gravità sufficiente a rappresentare un rischio di folgorazione per le persone. Avverte l’utente della presenza di istruzioni importanti circa l’utilizzo e la manuten- zione (la riparazione) nella documentazione che accompagna l’apparecchio.CFI EXTEL QUATTRO - 11/2011 ES1 ÍNDICE 1 INSTRUCCIONES DE SEGURIDAD. ...............................p.2 2 DESCRIPCIÓN. ................................................................................ p.2 3 NOMENCLATURA ........................................................................ p.2 a. Monitor b. Pletina de calle, cámara exterior 4 INSTALACIÓN .................................................................................p.3 a Instalación de la pletina de calle (cámara exterior) b. Instalación del puesto de respuesta (monitor)
