MANUALE UTENTE Weva DB9035E EXTEL

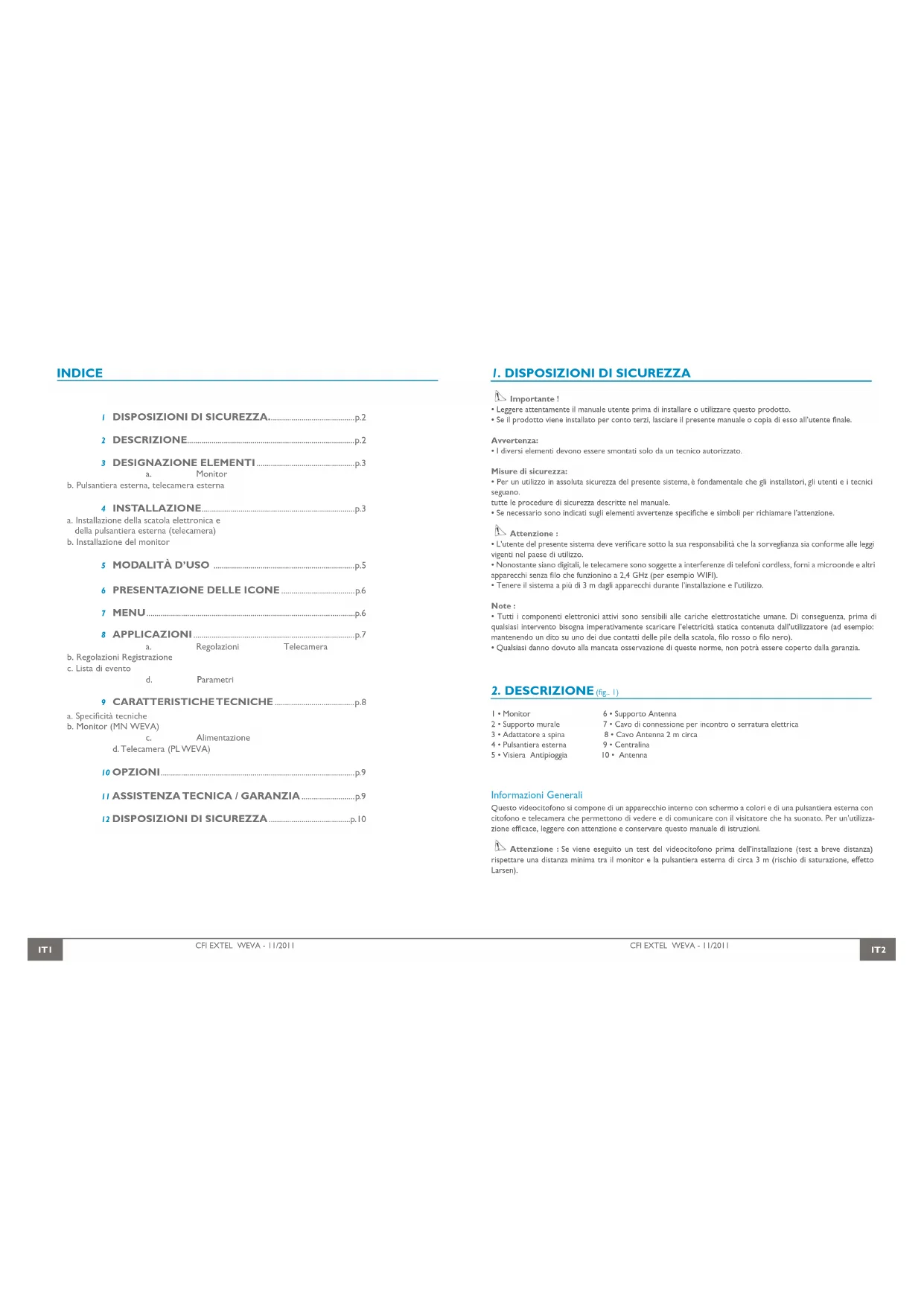

1. DISPOSIZIONI DI SICUREZZA

• Leggere attentamente il manuale utente prima di installare o utilizzare questo prodotto.

• Se il prodotto viene installato per conto terzi, lasciare il presente manuale o copia di esso all’utente finale. Avvertenza:

• I diversi elementi devono essere smontati solo da un tecnico autorizzato. Misure di sicurezza:

• Per un utilizzo in assoluta sicurezza del presente sistema, è fondamentale che gli installatori, gli utenti e i tecnici seguano. tutte le procedure di sicurezza descritte nel manuale.

• Se necessario sono indicati sugli elementi avvertenze specifiche e simboli per richiamare l’attenzione. Attenzione :

• L’utente del presente sistema deve verificare sotto la sua responsabilità che la sorveglianza sia conforme alle leggi vigenti nel paese di utilizzo.

• Nonostante siano digitali, le telecamere sono soggette a interferenze di telefoni cordless, forni a microonde e altri apparecchi senza filo che funzionino a 2,4 GHz (per esempio WIFI).

• Tenere il sistema a più di 3 m dagli apparecchi durante l’installazione e l’utilizzo. Note :

• Tutti i componenti elettronici attivi sono sensibili alle cariche elettrostatiche umane. Di conseguenza, prima di qualsiasi intervento bisogna imperativamente scaricare l’elettricità statica contenuta dall’utilizzatore (ad esempio: mantenendo un dito su uno dei due contatti delle pile della scatola, filo rosso o filo nero).

• Qualsiasi danno dovuto alla mancata osservazione di queste norme, non potrà essere coperto dalla garanzia.

(fig.. 1) 1 • Monitor 6 • Supporto Antenna 2 • Supporto murale 7 • Cavo di connessione per incontro o serratura elettrica 3 • Adattatore a spina 8 • Cavo Antenna 2 m circa 4 • Pulsantiera esterna 9 • Centralina 5 • Visiera Antipioggia 10 • Antenna Informazioni Generali Questo videocitofono si compone di un apparecchio interno con schermo a colori e di una pulsantiera esterna con citofono e telecamera che permettono di vedere e di comunicare con il visitatore che ha suonato. Per un’utilizza- zione efficace, leggere con attenzione e conservare questo manuale di istruzioni. Attenzione : Se viene eseguito un test del videocitofono prima dell’installazione (test a breve distanza) rispettare una distanza minima tra il monitor e la pulsantiera esterna di circa 3 m (rischio di saturazione, effetto Larsen).CFI EXTEL WEVA - 11/2011 IT3

3. DESIGNAZIONE ELEMENTI

a. Monitor (fig. 2) 1. Indicatore: Registrazione in corso (lampeggia)2. Indicatore registrazioni non lette3. Presa linea audio // Avviamento4. Funzione “DEL” (CANC) in menu // Accesso al monitor5. Comando incontro/serratura e/o automazione del cancello (valido solo se lo schermo è acceso) // Conferma “OK” a. Premere per una durata di 2 secondi per azionare l’automazione del cancello.b. Premere brevemente (meno di 1 secondo) per azionare l’incontro o la serratura elettrica. 6. Accesso Menu // EXIT (USCITA)7. Cursore inferiore // registrazione manuale8. Cursore di destra // Regolazione volume9. Microfono per la conversazione 10. Antenna11. Lettore scheda SD (32 Go Max. - 1 Go Mini) 12. Presa per la spina 5 V dell’adattatore (adattatore da collegare a un impianto conforme alle normative vigenti: NFC 15 100 per la Francia)13. Supporto da dispiegare b. Pulsantiera esterna, telecamera esterna (fig. 3) 1. Led IR: visione notturna (luce invisibile a occhio nudo).2.Obiettivo della telecamera C-MOS con diaframma automatico orientabile (sul retro della telecamera).3. Altoparlante: consente di farsi sentire all’esterno.4. Pulsante di chiamata: premendo questo pulsante la suoneria si sente all’interno e all’esterno5. Etichetta portanome e Indicatore luminoso: - se la scatola elettronica è alimentata a pile la spia si illumina solo dopo una chiamata. - se la scatola elettronica è alimentata a bassa tensione (12 o 24 V / ) la spia si illumina solo quando la penombra è troppo intensa6. Microfono: consente al visitatore di comunicare con l’interno.

Importante : Questo videocitofono ha una portata di 300 m in campo libero. Questo videocitofono ha una portata di 300 m in campo libero.è pertanto imperativo testare l’insieme dei componenti del videocitofono prima di fissarli, in modo da determinare il posizionamento ottimale di modulo esterno e monitor. a. Installazione (parte esterna) videocitfono senza filli. Composizione: - una pulsantiera esterna (D) una scatola elettrica ( E ) contenente il trasmettitore-ricevitore radio e le pile (non fornite). - una visiera Antipioggia - una antenna Importante : Non esporre la telecamera ai raggi diretti del sole o su di una superficie riflettente. Consiglio: si raccomanda di far passare i cavi dentro una guaina protettiva al fine di proteggerli dagli urti e dalle intemperie.

• Installazione della scatola elettronica (fig.5) Utilizzare il cavo a 6 conduttori per effettuare il collegamento scatola elettronica/pulsantiera, facendo attenzione a rispettare i colori (fig. 8). Inserire 4 pile tipo LR20 nella scatola elettronica per procedere alla verifica della por- tata del segnale radio. L’antenna dovrà essere il più possibile libera da parti metalliche, da disturbi parassiti o da ostacoli tra la vostra scatola e l’abitazione, in particolare nessun contatto tra l’antenna e foglie o rami di albero. Essa dovrà ugualmente essere posta sufficientemente in alto (circa 1,60 m da terra) ed in posizione verticale, per ottenere le migliori performances. Note : Se la trasmissione è di qualità insufficiente, utilizzare il cavo da 2 m fornito per trovare una posizione migliore por antenna.Dopo aver scelto un luogo adatto per l’installazione, procedere al montaggio definitivo: Smontare il coperchio superiore della scatola svitando le 6 viti a croce (H). Attenzione : non toccare direttamente il circuito elettrico (vedere nota capitolo : Importante a pagina 2) 2• Con l’aiuto di 2 viti fissare la scatola utilizzando i 2 fori (J) situati sulla partesuperiore e inferiore, l’antenna si trova in alto a destra.3• Non dimenticare di far passare il cavo di raccordo alla scatola da esterno attraverso il foro del pilastroe 2 fili (F) per il collegamento scatola /incontro elettrico (bisogna quindi bucare il pilastro o il muro). Il raccordo (F) devono essere collegati alla serratura o all’apriporta o «LOCK» della scatola elettronica.Note : Non installare altre antenne, se non quella. Attenzione : in nessun caso mettere le pile prim di aver completamente terminato l’installazione.

Installazione della pulsantiera esterna (telecamera) (fig.6 / 7 / 8) Consiglio : si raccomanda di far passare i cavi (quello della pulsantiera e quello dell’apriporta) in una guaina di protezione, per proteggere da choc e intemperie. Non tagliare il cavo a sei conduttori in eccesso, per evitare problemi di ossidazione o di contatto. Meglio avvolgerlo e lasciarlo tra il pilastro e la scatola elettrica.1• Svitare le viti a croce (A)2• Estrarre la pulsantiera (B) liberandola dalla parte inferiore

Fissare con l’aiuto di 3 viti (K), la visiera antipioggia (C) al muro, in modo che il foro (D) si trovi davanti al cavo (E). 4• Per evitare le infiltrazioni che scorrono lungo il muro, si consiglia di utilizzare una guarnizione in silicone sulla parte posteriore della visiera antipioggia (C)5• Passare il cavo di collegamento6• Raccordare i 6 fili (E) sul retro della scatola(VIDEO: filo giallo - GND : filo nero - SPK : filo marrone - MIC : filo bianco - KEY : filo verde - VCC : filo rosso) 7• Verificare l’orientamento della telecamera (G) (fig.8)8• Rimontare la pulsantiera, avvitare la vite (A) Per terminare l’installazione della parte esterna, , inserire 4 pile da 1,5 V – tipo LR 20, alcaline nel vano delle pile della scatola elettrica, alzando lo sportello e facendo, attenzione a rispettare la polarità. Facendo attenzione a non deformare il giunto stagno. Non tappare i due fori di aerazione (H), situati nella parte inferiore della scatola elet- trica. Si può utilizzare una sorgente di alimentazione a bassa tensione proveniente da un trasformatore del tipo WETR 14602 SER.R1 o da un’automazione per cancello (12 ou 24 V / ). Essa sarà da collegare ai morsetti

della scatola elettronica. Nel caso di tensione continua V rispettare tassativamente la polarità +/-. Attenzione : Se non si usano pile ma corrente 12/24 V / (automazione cancello) collegare come di indi- cato (fig. 9)Se si utilizza una fonte di energia 12/24 V / è necessario rimuovere le pile.Non utilizzare pile ricaricabili.CFI EXTEL WEVA - 11/2011 IT5

CFI EXTEL WEVA - 11/2011

IT6 b. Installazione del monitor (fig.4) Installare il monitor a 1,60 m circa dal suolo (per condizioni di ricezione ottimali). Per l’installazione del monitor, scegliere un’ubicazione che sia lontana da muri in cemento armato, specchi, scaffa-lature in metallo ecc. Allontanare il monitor da qualunque apparecchiatura che crei interferenze elettriche forti. Qualunque ambiente elettrico forte può causare interferenze e perturbare l’utilizzo (in particolare il WIFI). Per installazione su piano orizzontale, dispiegare il piede (A) e posare il monitor su una superficie stabile.Connessione del monitor: 1. Collegare il cordone dell’adattatore 5 V nella spina «Alimentazione» del monitor (B).2. Collegare l’adattatore a una presa 230 V .Attenzione : Sistemare il monitor solo su superfici rigide e stabili.

Il monitor deve essere in modalità stand by, la spia deve essere blu. (questa modalità si attiva con il tasto ) deve essere poggiato su una superficie stabile, con l’antenna dispiegata. Quando l’ospite suona, il monitor suona per circa 8 secondi circa. Contemporaneamente la pulsantiera emette un suono che conferma la trasmissione della chiamata Sono disponibili circa 30 secondi per rispondere alla chiamata. Trascorso questo termine, la scatola elet- trica si posiziona in attesa.Se la scatola elettronica è alimentata da una sorgente elettrica 12 o 24 V / , è possibile forzare la comunicazione con la pulsantiera esterna premendo il tasto . Se la scatola elettronica è alimentata a pile la chiamata è persa. La conversazione si stabilisce durante la chiamata premendo il tasto e . È possibile aumentare il volume premendo il tasto .La durata iniziale della comunicazione è stabilita in 30 secondi. Ma può essere aumentata di ulteriori 30 secondi premendo il tasto o (in fase di comunicazione).È possibile mettere fine alla comunicazione premendo o per3 secondi.1• Registrazione a partire dal monitor: (è necessaria una scheda SD) - Se l’opzione “visiting record” (Modalità registrazione) (v. fine p. 7) è disattivata, non è possibile avviare/fermare la registrazione premendo .- Se l’opzione “visiting record” (Modalità registrazione) è attivata, la registrazione si avvia automaticamente quando viene emessa una chiamata tramite la pulsantiera esterna. 2• In caso di installazione con apertura elettrica : L’apertura della serratura elettrica è possibile solo durante una comunicazione (in permanenzase la scatola elet- tronica è alimentata a bassa tensione), premere leggermente il pulsante dopo premere leggermente il bottone (1 sec.). Attenzione : È possibile un solo comando di apertura per chiamatain funzionamento su batteria Note : per poter assicurare l’apertura, la serratura deve essere dotata di una memoria meccanica.3• In caso di installazione con sistema di apertura automatica comandata dalla chiusura di un contatto: Attenzione : L’apertura della serratura elettrica è possibile se la scatola elettronica è alimentata a bassa tensione. In fase di comunicazione, tenere premuto il tasto per 3 secondi. - Quando non si è in fase di comunicazione, tenere premuto per 3 secondi prima su , quindi su . Da ricordare : Il ricevimento di una chiamata sul monitor è possibile solo se è in modalità stand by e appaiato con la pulsantiera esterna (vedere capitolo Appaiamento). Importante : Questo videocitofono ha una portata di 300 m in campo libero. Questo videocitofono ha una portata di 300 m in campo libero.

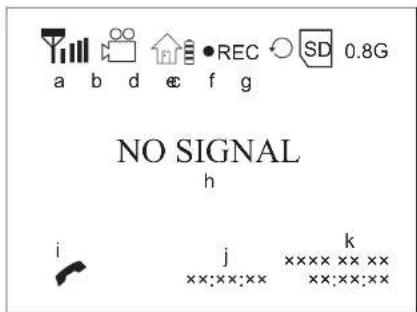

6. PRESENTAZIONE DELLE ICONE

a. Stato del segnaleb. Modalità Registrazione c. Stato della pila della pulsantiera esterna- Batteria piena (giallo) - Batteria debole (rosso/lampeggiante)d. Registrazione manuale

: scheda SD bloccata

:riregistrazione autorizzataf. Indicatore della scheda SDg. Capacità della scheda SDh. Perdita del segnalei. Presa della linea j. Ora di registrazionek. Data e ora

Premere Menù per ESC per 2 secondi far apparire le seguenti schermate ( e per far scorrere, OK per convalidare). 126,*1$/ 5(& D E G H I J

a. Regolazioni Telecamera b. Regolazioni Registrazione c. Lista di evento d. ParametriCFI EXTEL WEVA - 11/2011 IT7

a. Regolazioni Telecamera 1• Luminosità della telecamera : Premere OK per entrare nella barra di regolazione della luminosità Premere per regolare la luminosità, premere OK per confermare e uscire dal menù 2• Appaiamento : Premere poi premere, OK per entrare nel Menù, lil sistema si mette in funzione per 60 secondi. Inviare una chiamata dalla pulsantiera, poi premere sulla chiave di appaiamento (fig 2, p 6) nella scatola elettronica per 60 secondi. Una volta realizzato l’appaiamento, comparirà l’immagine della pulsantiera esterna Note : È fortemente consigliato di appaiare la scatola elettronica con la pulsantiera prima dell’installazione. Premere «ESC» per uscire. b. Regolazioni Registrazione (le sequenze registrate sono in formato “.avi„) 1• Modalità Registrazione: Utilizzare per scegliere ON/OFF La spia indicherà la presenza di registrazioni non lette Nota: Se durante una chiamata non si risponde, il monitor registrerà il visitatore per 30 secondi. 2• Formattazione della scheda SD: Premere OKper entrare nella funzione di formattazione Selezionare e premere OK per formattare. Note : Verificare che la scheda SD sia sbloccata (indicazioni p6-e). Per un primo utilizzo si raccomanda di format- tare la scheda SD prima dell’utilizzo. 3• Sostituire un file: Nel caso in cui la scheda sia piena, questa modalità consente di scegliere di cancellare definitivamente le registrazioni più vecchie, sovrascrivendole con quelle più recenti.Utilizzare per selezionare ON/OFF, premere OK per salvare Premere ESC per uscire c. Lista di evento 1• Modalità visualizzazione : Premere OK per entrare nei file registrati. Continuare a premere OK per leggere e fermare il file. 2• Modalità lettura : Premere per regolare il volume Premere per tornare indietro accelerato 2x, 4x, 8x e 16x Premere ESC per terminare l’operazione e uscire

3• Modalità cancella : Premere DEL per entrare nella modalità Utilizzare per cancellare il file selezionato o per cancellare tutto. Premere OK e selezionare l’icona poi premere OKper cancellare Premere ESC per uscire d. Parametri 1• Regolazione data/ora : Premere per selezionare la data o l’ora desiderate. Premere per modificare l’orologio del sistema. Premere OK per confermare le regolazioni. 2• Versione del software: Viene visualizzata la versione del sistema per la pulsantiera esterna e il monitor3• Formato TV: Utilizzare per selezionare il sistema TV tra «NTSC» e «PAL» (raccomandato).4• Regolazioni predefinite : Premere OK per entrare nel menù, selezionare , poi premere OK. Premere ESC per uscire

9. CARATTERISTICHE TECNICHE

a. Specificità tecniche : RF specifica- Frequenza radio 2,402-2,454 GHz - Modulazione digitale GFSK (Frequency Hopping Spread Spectrum) - Anti-interferenza. - Larghezza di banda: 2MHz b. Monitor (MN WEVA) - Articolo : 810268- Schermo: 18 cm in diagonale. - Alimentazione del monitor: 5V - Consumo: 900 mA. - Dimensioni : 220 x 143 x 35 (mm)- Temperatura di utilizzo: -10 °C a + 40 °C circa.

IT10 c. Alimentazione - Adattatore 230 V / 5 V 1A In caso di taglio del cordone d’alimentazione ricordarsi di rispettare la polarità. c. Pulsantiera esterna, telecamera esterna (PL WEVA) - Articolo : 820659 - Dimensioni : 150 x 115 x 42 mm - Temperatura di funzionamento: -10 °C a 45 °C circa. - Telecamera : C-MOS - Lente : H : 62° V : 42° - Sensibilità < 8 lux - IP 44

• Tutti gli incontri elettrici Extel

• Tutte le serrature elettriche Extel

• Tutte le motorizzazioni Extel

• Nessuna funzione • Assenza di alimentazione • Verificare il collegamento dell’adattatore

• Verificare che la batteria del monitor sia carica (led blu

• Verificare la tensione delle pile nella scatola elettronica

• La pulsantiera esterna suona ma il monitor no

• Problema di appaiamento

• Appaiare la scatola elettronica con il monitor

• Avvicinare il monitor alla scatola elettronica e verificare quando l’apparecchio...

• Assenza di suono all'es- terno e all'interno

• Foro del microostruito da un insetto

• Liberare e pulire il foro delicatamente (atten- zione a non rovinare la cellula micro)

• Verificare il collegamento del filo bianco o marrone sulla pulsantiera esterna

• Immagine non buona • Problema di configurazione • Andare nel menù e verificare il formato video (p8)

• Impossibile registrare sulla scheda SD

• Problema di protezione • Verificare che la scheda non sia bloccata o piena (vedere indicazioni schermo p6-e) Assistenza Tecnica : +39 02 96488273

DVVLVWHQ]D#FÀH[WHOFRP

8OWLPDYHUVLRQHGHOOHLVWUX]LRQLVFDULFDELOLDFRORULVX www.cfi-extel.com CONDIZIONI DI GARANZIA : Questo apparecchio è garantito, pezzi di ricambio e manodopera, presso la fabbrica. La garanzia non copre: i consu- mabili (pile, batterie ecc.) e i danni occasionati da: errato utilizzo, errata installazione, intervento esterno, deteriora- mento a causa di urto, scarica elettrica, caduta o fenomeno atmosferico.

• Non aprire l’apparecchio al fine di non perdere la copertura della garanzia.

• Per un’eventuale restituzione al Servizio di Assistenza, proteggere lo schermo per evitare danneggiamenti.

Pulire solo con un panno morbido, senza solventi. Prima di pulire, scollegare o togliere la corrente O·DSSDUHFFKLR Attenzione : Non impiegare nessuna soluzione pulente a base carbonilica, alcool o simili. Oltre al rischio di danneggiare l’apparecchio, i vapori emanati sono pericolosi per la salute ed esplosivi. Non impiegare utensili conduttori di tensione (spazzole in metallo, utensili appuntiti o altro) per la pulizia. Lo scontrino o la fattura costituiscono prova della data di acquisto.

12. DISPOSIZIONI DI SICUREZZA

I danni provocati dalla mancanza di conformità al manuale conducono alla decadenza della garanzia. Non ci assumiamo alcuna responsabilità per i danni che ne potrebbero derivare! Non ci assumiamo altresì responsabilità alcuna per qualsivoglia danno, a persone o beni, causato da una scorretta manipolazione o dalla mancanza di conformità alle disposizioni di sicurezza. Questo prodotto è stato fabbricato nel totale rispetto delle disposizioni di sicurezza. Al fine di mantenere tale condizione e di garantire la migliore utilizzazione del prodotto, l’utente deve osservare disposizioni e avvertenze contenute nel presente manuale. L’utente del presente sistema deve verificare sotto la sua responsabilità che la sorveglianza sia conforme alle leggi vigenti nel paese di utilizzo. : Questo simbolo indica un rischio di shock elettrico o un rischio di corto circuito. Questo prodotto deve essere utilizzato a una tensione compresa tra: 100-240 Volt e 50-60 hertz. Non tentare di utilizzare questo apparecchio con una tensione differente. -Sincerarsi che tutti i collegamenti elettrici del sistema siano conformi alle disposizioni di utilizzo. -Nelle strutture commerciali, sincerarsi di osservare le regole di prevenzione degli incidenti concernenti impianti elettrici. -Nelle scuole, nelle strutture formative, nei laboratori… la presenza di personale qualificato è necessaria per controllare il funzionamento degli apparecchi elettronici. -Osservare le disposizioni di utilizzo degli altri apparecchi collegati al sistema. (videoregistratore, TV, PC per esempio) -Contattare una persona esperta in caso di dubbi circa le modalità di funzionamento o la sicurezza degli apparecchi. - Mai collegare o scollegare gli apparecchi elettrici con le mani bagnate. -Al momento dell’installazione di questi prodotti, verificare che i cavi di alimentazione non rischino di essere danneggiati. -Mai sostituire da soli dei cavi elettrici danneggiati ! Nel caso, toglierli e far ricorso a personale qualificato. ATTENZIONE Avverte l’utente della presenza di istruzioni importanti circa l’utilizzo e la manuten- zione (la riparazione) nella documentazione che accompagna l’apparecchio. Avverte l’utente della presenza di “tensioni pericolose”, non isolate, all’interno della cassa del prodotto, di una gravità sufficiente a rappresentare un rischio di folgorazione per le persone.CFI EXTEL WEVA - 11/2011 ES1
