MANUALE UTENTE MEMO 2 EXTEL

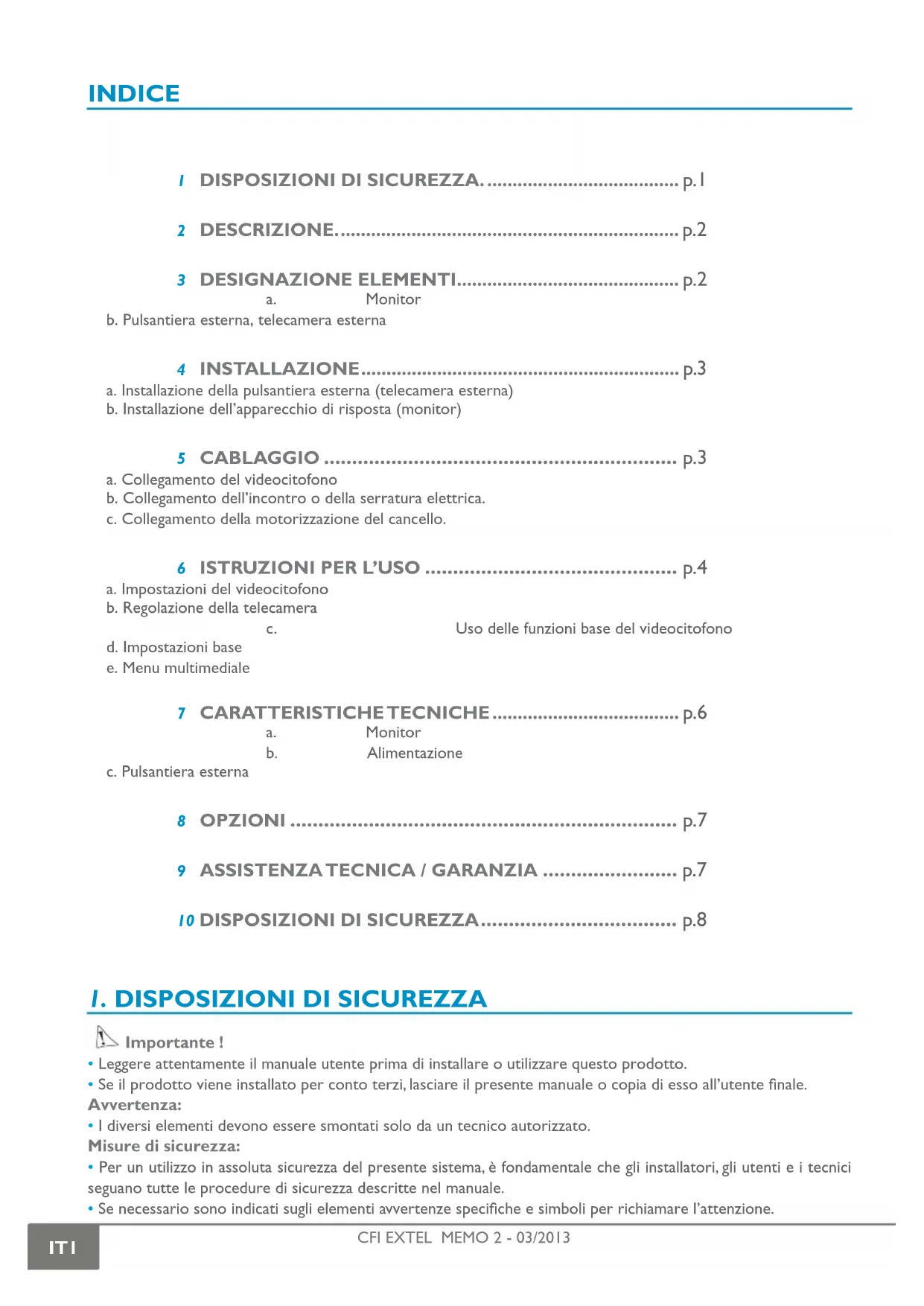

INSTALLAZIONE ............................................................... p.3 a. Installazione della pulsantiera esterna (telecamera esterna) b. Installazione dell’apparecchio di risposta (monitor) 5 CABLAGGIO ............................................................... p.3 a. Collegamento del videocitofono b. Collegamento dell’incontro o della serratura elettrica. c. Collegamento della motorizzazione del cancello. 6 ISTRUZIONI PER L’USO ............................................. p.4 a. Impostazioni del videocitofono b. Regolazione della telecamera c. Uso delle funzioni base del videocitofono d. Impostazioni base e. Menu multimediale 7 CARATTERISTICHE TECNICHE ..................................... p.6 a. Monitor b. Alimentazione c. Pulsantiera esterna

1. DISPOSIZIONI DI SICUREZZA

• Leggere attentamente il manuale utente prima di installare o utilizzare questo prodotto.

• Se il prodotto viene installato per conto terzi, lasciare il presente manuale o copia di esso all’utente finale. Avvertenza:

• I diversi elementi devono essere smontati solo da un tecnico autorizzato. Misure di sicurezza:

• Per un utilizzo in assoluta sicurezza del presente sistema, è fondamentale che gli installatori, gli utenti e i tecnici seguano tutte le procedure di sicurezza descritte nel manuale.

• Se necessario sono indicati sugli elementi avvertenze specifiche e simboli per richiamare l’attenzione.CFI EXTEL MEMO 2 - 03/2013 IT2

2. DESCRIZIONE (fig 1)

1 • Schermo 4 • Pulsantiera esterna 2 • Supporto murale 5 • Visiera Antipioggia 3 • Adattatore a spina Informazioni Generali Questo videocitofono si compone di un apparecchio interno con schermo a colori e di una pulsantiera esterna con citofono e telecamera che permettono di vedere e di comunicare con il visitatore che ha suonato. È facile da installare, sono necessari solo 2 fili per consentire tutte le funzioni: suoneria, immagine video, citofono, comandi dell’incontro e dell’automazione. Per un’utilizzazione efficace, leggere con attenzione e conservare questo manuale di istruzioni.

3. DESIGNAZIONE ELEMENTI

2. Porta per Scheda SD (max. 32 GB, non fornita).

3. Selezione suoneria (9 diverse a scelta).

4. Regolazione luminosità

5. Regolazione volume audio proveniente dalla pulsantiera esterna.

6. Regolazione volume suoneria.

7. Continuare a visualizzare le immagini sul monitor // navigazione “a sinistra” all’interno di un menu

8. Display acceso, comunicazione in corso con la postazione esterna, per attivare la pulsantiera è sufficiente un

solo impulso. Un secondo impulso interrompe la visualizzazione delle immagini e il collegamento con la pulsantiera esterna // navigazione “a destra” all’interno di un menu

9. Comando automatismo (valido solo se il display è acceso) // Uscire da un menu.

10. Comando bocchetta/serratura (comando in tensione, modalità impulsiva) (valido solo se il display è acceso) //

12. Microfono per comunicare con la pulsantiera esterna.

13. Indicatore segreteria (il led lampeggia quando qualcuno suona senza ricevere una risposta).

14. Morsettiera componibile per collegamento fili.

1. Led IR per migliorare la visibilità quando c’è poca luce (luce non visibile a occhio nudo).

2. Obiettivo della telecamera C-MOS orientabile (parte posteriore della telecamera).

3. Altoparlante: permette di far sentire la propria voce a chi è in ascolto dalla pulsantiera esterna.

4. Pulsante di chiamata: premendo questo pulsante si avverte una suoneria all’interno dell’abitazione (in corrispon-

denza del ricevitore). Il display e la telecamera si accendono.

5. Portatichette luminoso (retroilluminazione automatica a seconda del livello di luminosità). Per cambiare l’eti-

chetta su cui è scritto il nome del residente sollevare delicatamente la protezione di plastica (9) servendosi di un piccolo cacciavite e inserire la nuova etichetta nel portaetichetta.

6. Microfono: permette a chi suona di comunicare con chi risponde.

7. Fori di regolazione dell’obiettivo della telecamera

8. Morsettiera componibile per collegamento filiCFI EXTEL MEMO 2 - 03/2013

Importante: se si prova il prodotto prima dell’installazione, fare attenzione a non provarlo con la pulsantiera esterna e il monitor nella stessa stanza, altrimenti il videocitofono emetterà un suono stridente (effetto Larsen). a. Installazione della pulsantiera esterna (telecamera esterna) (fig. 4)

5. L’obiettivo della pulsantiera deve essere posizionato a un’altezza di circa 1,60 m.

4. Fissare stabilmente la visiera antipioggia per mezzo delle viti (3) e mettere un giunto in silicone* (4) tra la

visiera e il muro per evitare la penetrazione dell’acqua. * Non utilizzare a base di silicone acetico (odore di aceto).

5. Collegare i fili rispettando lo schema di cablaggio.

6. Incastrare la pulsantiera esterna con la visiera antipioggia (5-6).

7. Rimettere la vite di fissaggio (7).

Importante : Non esporre la telecamera ai raggi diretti del sole o su di una superficie riflettente. Consiglio: si raccomanda di far passare i cavi dentro una guaina protettiva al fine di proteggerli dagli urti e dalle intemperie. b. Installazione dell’apparecchio di risposta (monitor) (fig. 5)

1. Fissare il supporto murale (2) facendo in modo che lo schermo del monitor sia a una altezza di circa 1,60m.

2. Collegare i fili in provenienza dalla pulsantiera esterna.

3. Collegare la spina dell’adattatore (3) al retro del monitor (senza collegarlo alla rete)

4. Posizionare il monitor (1) sul supporto murale (2).

5. Collegare la presa dell’alimentazione nella presa a muro 230 V .

Notare: Se viene tagliato il cavo di alimentazione, controllare che sia rispettata la polarità (affilato vuoto (+) (fig. 7)).

Al fine di evitare rischi di fenomeni parassiti e di malfunzionamenti, evitare di mettere i cavi “bassa corrente” nella stessa guaina dei cavi di potenza. Attenzione: non bisogna in nessun caso raddoppiare i cavi per aumentare la sezione. a. Collegamento del videocitofono (fig. 6) Cavi da utilizzare: • 2 cavi 6 /10° fino a 25 m

1. Collegare correttamente i fili secondo lo schema di collegamento qui dopo (fig. 6).

2. Per collegare la telecamera, ci vogliono soltanto due fili per utilizzare tutte le funzioni: chiamata, immagine video, interfonia e il comando dell’apriporta (incontro e automazione). Rispettare la polarità tra lo schermo e la pulsantiera esterna (Invece nessuna polarità da rispettare per l’apriporta).

• Morsetto “1” dello schermo col morsetto “1” della telecamera.

• Morsetto “2” dello schermo col morsetto “2” della telecamera. Importante:

• Per il collegamento, riferirsi all’etichetta fissata al didietro del monitore e della telecamera. b. Collegamento dell’incontro o della serratura elettrica (fig. 6) Collegare direttamente ai morsetti 5 e 6 sul retro della telecamera (nessuna polarità da rispettare). N.B.: funzione valida solo se sul display sono visualizzate le immagini provenienti dall’esterno. La spia si accende per confermare l’azione.CFI EXTEL MEMO 2 - 03/2013 IT4 Importante: La bocchetta o la serratura elettrica da installare deve essere dotata di memoria meccanica (come tutti i prodotti EXTEL di tale tipologia). Per il cablaggio fare riferimento all’etichetta presente sul retro della tele- camera. c. Collegamento di una motorizzazione per cancello (fig. 6) Collegare direttamente ai morsetti 3 e 4 presenti sulla parte posteriore della telecamera. La telecamera dispone di un contatto “pulito” senza corrente da collegare al comando “pulsante” dell’automatismo. N.B.: funzione valida solo se sul display sono visualizzate le immagini provenienti dall’esterno. La spia si accende per confermare l’azione.

6. ISTRUZIONI PER L’USO

a. Impostazioni del videocitofono (fig. 2) Sulla parte superiore del monitor è possibile effettuare 4 regolazioni:

• Selezione suoneria (9 diverse a scelta) (3). - Per confermare la selezione premere il tasto

• Regolazione luminosità (4).

• Regolazione volume suoneria (5).

• Regolazione volume audio proveniente dalla pulsantiera esterna, musica e video (6). b. Regolazione della telecamera (fig. 3) Dopo aver installato il monitor e la pulsantiera esterna nelle rispettive ubicazioni definitive, qualora ci si accorga che l’obiettivo della telecamera non è allineato correttamente, è possibile porre rimedio a tale problema median- te gli appositi fori di regolazione presenti sulla parte posteriore della pulsantiera esterna. Attenzione: sarà possibi- le recuperare solo pochi centimetri in altezza. GENERALITÀ:

• Per accedere ai menu del videocitofono premere il tasto

• Per confermare la selezione premere il tasto

• Per tornare al menu precedente o eliminare un file premere il tasto

• Per navigare all’interno dei menu usare i tasti e .

• Il simbolo sulla parte inferiore del display lampeggia per indicare che qualcuno ha suonato e che è stata scattata una foto o registrato un video dell’esterno; a seconda delle impostazioni scelte dall’utente la registrazione o la foto saranno disponibili nella cartella foto o nella cartella video*.

• Se non viene premuto nessun pulsante per 3 minuti il monitor si mette in stand-by per un’ora per poi spegnersi completamente (si riaccenderà automaticamente alla chiamata successiva).

• Qualora l’alimentazione del dispositivo venga interrotta per più di 7 min. sarà necessario reimpostare la data e l’ora.

• Quando la memoria della scheda SD non è più sufficiente compare il simbolo . In tal caso, per fare in modo che sia possibile registrare dei video, occorre liberare dello spazio sulla scheda (min. 100 MB - max. 32 GB)

• Quando la memoria interna non è più sufficiente compare il simbolo .

• La modalità predefinita è foto. Per attivare la modalità video introdurre una scheda SD e seguire le istruzioni fornite cap. 6d. c. Uso delle funzioni base del videocitofono

• Quando si preme il pulsante di chiamata sulla pulsantiera esterna si avverte un segnale acustico e il monitor si accende per circa 30 secondi. Dopo aver identificato chi suona premere il tasto per avviare la comunicazione. N.B.: Per comunicare con la pulsantiera esterna è sufficiente premere il tasto una sola volta.

• Al termine della comunicazione il monitor si spegne automaticamente dopo circa 60 secondi oppure premendo i tasti o .

• Continuare a visualizzare le immagini: Se si desidera continuare a visualizzare le immagini per altri 60 secondi premere il tasto .

• Comando di una bocchetta: Per azionare la bocchetta o la serratura premere il tasto .

• Comando di un automatismo: Per azionare un automatismo premere il tasto .CFI EXTEL MEMO 2 - 03/2013 IT5 N.B.: la funzione di apertura è valida solo se sul display sono visualizzate le immagini provenienti dall’esterno.

• Per attivare la funzione di monitoring premere il tasto

• Scattare una foto o registrare un video in modalità manuale. In modalità monitoring è possibile scattare una foto- grafia o avviare la registrazione di un video senza audio (30 sec. con scheda SD) manualmente premendo il tasto d. Impostazioni base

• Impostazione data e ora: Per accedere all’impostazione della data e dell’ora premere il tasto , quindi selezio- nare il menu “Impostazioni” e infine

usare i tasti e . (v. glossario) La data e l’ora saranno visualizzate sulla schermata di stand-by del monitor e le foto e i video creati dal videoci- tofono saranno nominati in base a tali informazioni.

• Impostazione registrazione video o foto: Per accedere al menu desiderato premere il tasto , quindi seleziona- re il menu “Impostazioni” e infine usare i tasti e e. Menu multimediale GENERALITÀ:

• Per accedere ai menu del videocitofono premere il tasto , quindi usare i cursori e per spostarsi all’in- terno dei menu, il tasto per convalidare e il tasto per uscire.

• Le funzioni multimedia si interrompono automaticamente dopo un’ora (il monitor passa in modalità “stand-by”).

• Se si riceve una chiamata proveniente dalla pulsantiera esterna durante la comunicazione la funzione multimedia viene interrotta. In seguito il monitor passa in modalità “stand-by”.

• Foto È possibile visualizzare fotografie accedendo al menu Foto. - Per visualizzare le fotografie accedere al menu Foto => selezionare una fotografia usando i tasti e , quindi premere il tasto

- Per spostarsi da una foto all’altra usare i cursori e . Se nel monitor è inserita una scheda SD, il menu Foto concernerà solo le fotografie salvate sulla scheda. Le foto salvate sulla memoria interna si trove- ranno in: , e È possibile: Eliminare la foto selezionata, spostare la foto selezionata all’inter- no della scheda SD, spostare tutte le foto all’interno della scheda SD. Formato foto supportato: JPEG. Visualizza foto come presentazione: come in precedenza, accedere al menu Foto => selezionare una fotografia usando i tasti e , quindi premere il tasto e infine premere nuovamente per avviare la presentazione.

• Musica È possibile ascoltare brani musicali accedendo al menu Musica. Per avviare l’esecuzione dei brani inserire una Scheda SD nel monitor, - Prima di inserire la scheda nel monitor accertarsi che i brani contenuti nella scheda SD siano raggruppati all’interno di cartelle. - Per avviare l’esecuzione dei brani accedere al menu Musica => selezionare una cartella => selezionare un brano servendosi dei tasti e , quindi premere il tasto per avviare la riproduzione. Formato audio supportato: MP3.

• Video È possibile riprodurre i video presenti nella scheda SD o i video dei visitatori registrati tramite il videocitofono accedendo al menu Video. Per riprodurre i video inserire una Scheda SD nel monitor,

1. Riproduzione video salvati su scheda SD:

- Per avviare la riproduzione dei video accedere al menu Video => selezionare una cartella => selezionare un video servendosi dei tasti e , quindi premere il tasto per avviare la riproduzione. Formato video supportato: AVI. Attenzione: I video saranno registrati solo sulla scheda SDCFI EXTEL MEMO 2 - 03/2013 IT6

• Risoluzione: 800 x 480 punti

• Altre impostazioni GLOSSARIO: : registra un video in seguito a una chiamata

: scatta una foto in seguito a una chiamata ist

: non avviare registrazione quando si preme il pulsante di chiamata Imposta la durata della registrazione video (30 sec., 60 sec., 90 sec., 120 sec.) Imposta il numero di fotografie scattate quando si preme il pulsante di chiamata (1 foto, 3 foto, 5 foto) Seleziona effetti di animazione delle foto in modalità Presentazione

Imposta l'ora e la data Formatta la memoria del monitor o della scheda SD Stato del monitor/Gestisci foto sul monitor Reinizializza Elimina una foto, un video o un file audio Torna all'elenco delle foto, dei video o dei file audio Sposta la foto selezionata dal monitor alla scheda SD Sposta tutte le foto dal monitor alla scheda SD &RS\LQJ Spostamento delle foto dal monitor alla scheda SD in corso Memoria interna piena Scheda SD piena

IT7 b. Alimentazione

• Adattatore 100-240 V~, 50/60Hz ; 17 V , 1.5A

• In caso di taglio del cordone d’alimentazione ricordarsi di rispettare la polarità. c. Pulsantiera esterna (telecamera) (PL MEMO 2)

• Angolo di ripresa: H53° V66°

• Obiettivo orientabile

• Temperatura di utilizzazione (circa): da -10°C a +45°C.

• Indice di protezione: IP44

• Tutti gli incontri elettrici Extel

• Tutte le serrature elettriche Extel

• Tutte le motorizzazioni Extel

• Alimentazione MODULO (cablaggio fig.7)

• Il monitor non si accende • Il monitor non è ali- mentato

• Verificare che la spina dell’adattatore sia corret- tamente inserita.

• Cattiva qualità audio/video • Ambiente

• Installazione o interfe- renza

• Controllare che i cavi utilizzati siano della sezione giusta e che i cavi di collegamento del videocitofono non passino all'interno della stessa guaina di quelli della rete a 230V.

• Si consiglia di controllare che il prodotto fun- zioni correttamente effettuando un test a distan- za ravvicinata (cavo 2m min. / 5m max.)

• Immagine troppo luminosa • Posizione della teleca- mera

• Non esporre l’obiettivo della telecamera diret- tamente al sole o su di una superficie riflettente.

• Schermo blu, non squillo • Installazione • I cavi di collegamento tra il monitor e pulsantiera esterna è invertito (1 e 2)

• Quando si preme il pulsante di chiamata non viene regi- strato nessun video

• Controllare la modalità di registrazione impo- stata cap. 6d

• Controllare che la scheda SD sia presente Assistenza Tecnica : +39 02 96488273 assistenza@cfi-extel.com Ultima versione delle istruzioni scaricabili a colori su: www.cfi-extel.comCFI EXTEL MEMO 2 - 03/2013 IT8 CONDIZIONI DI GARANZIA : Questo apparecchio è garantito, pezzi di ricambio e manodopera, presso la fabbrica. La garanzia non copre: i consumabili (pile, batterie ecc.) e i danni occasionati da: errato utilizzo, errata installazione, intervento esterno, deterioramento a causa di urto, scarica elettrica, caduta o fenomeno atmosferico.

• Non aprire l’apparecchio al fine di non perdere la copertura della garanzia.

• Per un’eventuale restituzione al Servizio di Assistenza, proteggere lo schermo per evitare danneggiamenti.

• Pulire solo con un panno morbido, senza solventi. Prima di pulire, scollegare o togliere la corrente l’apparecchio. Attenzione: Non impiegare nessuna soluzione pulente a base carbonilica, alcool o simili. Oltre al rischio di danneggiare l’apparecchio, i vapori emanati sono pericolosi per la salute ed esplosivi. Non impiegare utensili condut- tori di tensione (spazzole in metallo, utensili appuntiti o altro) per la pulizia. Lo scontrino o la fattura costituiscono prova della data di acquisto.

10. DISPOSIZIONI DI SICUREZZA

I danni provocati dalla mancanza di conformità al manuale conducono alla decadenza della garanzia. Non ci assumiamo alcuna responsabilità per i danni che ne potrebbero derivare! Non ci assumiamo altresì responsabilità alcuna per qualsivoglia danno, a persone o beni, causato da una scorretta manipolazione o dalla mancanza di conformità alle disposizioni di sicurezza. Questo prodotto è stato fabbricato nel totale rispetto delle disposizioni di sicurezza. Al fine di mantenere tale condizione e di garantire la migliore utilizzazione del prodotto, l’utente deve osservare disposizioni e avvertenze contenute nel presente manuale. : Questo simbolo indica un rischio di shock elettrico o un rischio di corto circuito. Questo prodotto deve essere utilizzato a una tensione compresa tra: 100-240 Volt e 50-60 hertz. Non tentare di utilizzare questo apparecchio con una tensione differente. - Sincerarsi che tutti i collegamenti elettrici del sistema siano conformi alle disposizioni di utilizzo. - Nelle strutture commerciali, sincerarsi di osservare le regole di prevenzione degli incidenti concernenti impianti elettrici. - Nelle scuole, nelle strutture formative, nei laboratori… la presenza di personale qualificato è necessaria per controllare il funzionamento degli apparecchi elettronici. - Osservare le disposizioni di utilizzo degli altri apparecchi collegati al sistema. (videoregistratore, TV, PC per esempio) - Contattare una persona esperta in caso di dubbi circa le modalità di funzionamento o la sicurezza degli apparecchi. - Mai collegare o scollegare gli apparecchi elettrici con le mani bagnate. - Al momento dell’installazione di questi prodotti, verificare che i cavi di alimentazione non rischino di essere danneggiati. - Mai sostituire da soli dei cavi elettrici danneggiati ! Nel caso, toglierli e far ricorso a personale qualificato. ATTENZIONE Avverte l’utente della presenza di “tensioni pericolose”, non isolate, all’interno della cassa del prodotto, di una gravità sufficiente a rappresentare un rischio di folgorazione per le persone. Avverte l’utente della presenza di istruzioni importanti circa l’utilizzo e la manuten- zione (la riparazione) nella documentazione che accompagna l’apparecchio.CFI EXTEL MEMO 2 - 03/2013 ES1 ÍNDICE 1 INSTRUCCIONES DE SEGURIDAD. ...............................p.2 2 DESCRIPCIÓN. ................................................................................ p.2 3 NOMENCLATURA ........................................................................ p.2 a. Monitor b. Pletina de calle, cámara exterior
