Type de produit	Visiophone avec écran couleur et caméra extérieure
Marque / Modèle	Extel MEMO 2
Dimensions du moniteur	197 × 117 × 23 mm
Dimensions de la platine de rue (avec visière)	160 × 120 × 30 mm
Alimentation	100-240 V~, 50/60 Hz (adaptateur 17 V~, 1,5 A)
Consommation électrique	5,1 W
Type d'écran	Écran couleur TFT 7 pouces (18 cm)
Résolution d'écran	800 × 480 pixels
Résolution caméra	640 × 480 pixels CMOS couleur
Angle de prise de vue	Horizontal 53°, Vertical 66°
Sensibilité caméra	3 Lux
Mémoire interne	107 Mo
Stockage externe	Carte SD jusqu'à 32 Go (non fournie)
Nombre de sonneries	9 mélodies réglables
Fonctions principales	Communication audio/vidéo, ouverture de porte (gâche/serrure), commande d'automatisme (portail), monitoring, enregistrement photo/vidéo, multimédia (photo, musique, vidéo)
Indice de protection (platine de rue)	IP44
Température d'utilisation	-10°C à +45°C
Entretien	Nettoyage avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Tension dangereuse à l'intérieur. Installation et réparation par un technicien qualifié.
Garantie	Pièces et main d'œuvre dans nos ateliers. Exclusions : consommables, utilisation incorrecte.
Options compatibles	Gâches, serrures et motorisations Extel
Assistance technique	Hotline [phone] (0,337 € TTC/min) - www.cfi-extel.com

FOIRE AUX QUESTIONS - MEMO 2 EXTEL

Comment installer correctement la platine de rue ?

Placer la platine à environ 1,60 m du sol, fixer solidement la visière antipluie avec un joint silicone (sans acide acétique), et raccorder les fils selon le schéma. Ne pas exposer la caméra directement au soleil.

Que faire si le moniteur ne s'allume pas ?

Vérifier que la fiche de l'adaptateur est correctement enfoncée et que la prise secteur fonctionne.

Comment régler la sonnerie et le volume ?

Utiliser les molettes sur le dessus du moniteur : sélection de mélodie (9 sonneries), réglage du volume de la sonnerie et du volume extérieur.

Comment enregistrer une photo ou une vidéo d'un visiteur ?

Le mode par défaut est photo. Pour la vidéo, insérer une carte SD et régler dans le menu paramètres. Pendant un appel, appuyer sur la touche de validation pour prendre une photo ou démarrer un enregistrement vidéo (30s max).

Puis-je utiliser une carte SD plus grande que 32 Go ?

Non, la carte SD est limitée à 32 Go maximum. Utiliser une carte formatée en FAT32.

Comment régler l'horloge du visiophone ?

Appuyer sur la touche Menu, naviguer vers 'Paramètres', sélectionner 'Horloge' et régler la date et l'heure.

Que signifie le pictogramme qui clignote en bas de l'écran ?

Il indique qu'un visiteur a sonné et qu'une photo ou vidéo a été prise. Les fichiers se trouvent dans le dossier Photo ou Vidéo.

Comment activer la fonction monitoring ?

Appuyer sur la touche de monitoring pour afficher l'image de la caméra sans appel. En mode monitoring, vous pouvez prendre une photo ou vidéo manuellement.

Comment raccorder une gâche électrique ou une motorisation de portail ?

La gâche se raccorde sur les bornes 5 et 6 de la caméra, la motorisation sur les bornes 3 et 4 (contact sec). Respecter la polarité uniquement pour l'alimentation de la caméra.

Que faire en cas de mauvaise image ou son ?

Vérifier que les câbles ne sont pas dans la même gaine que du 230V, utiliser la section de fil appropriée (2x1.5 mm² au-delà de 25 m), et effectuer un test courte distance (2-5 m).

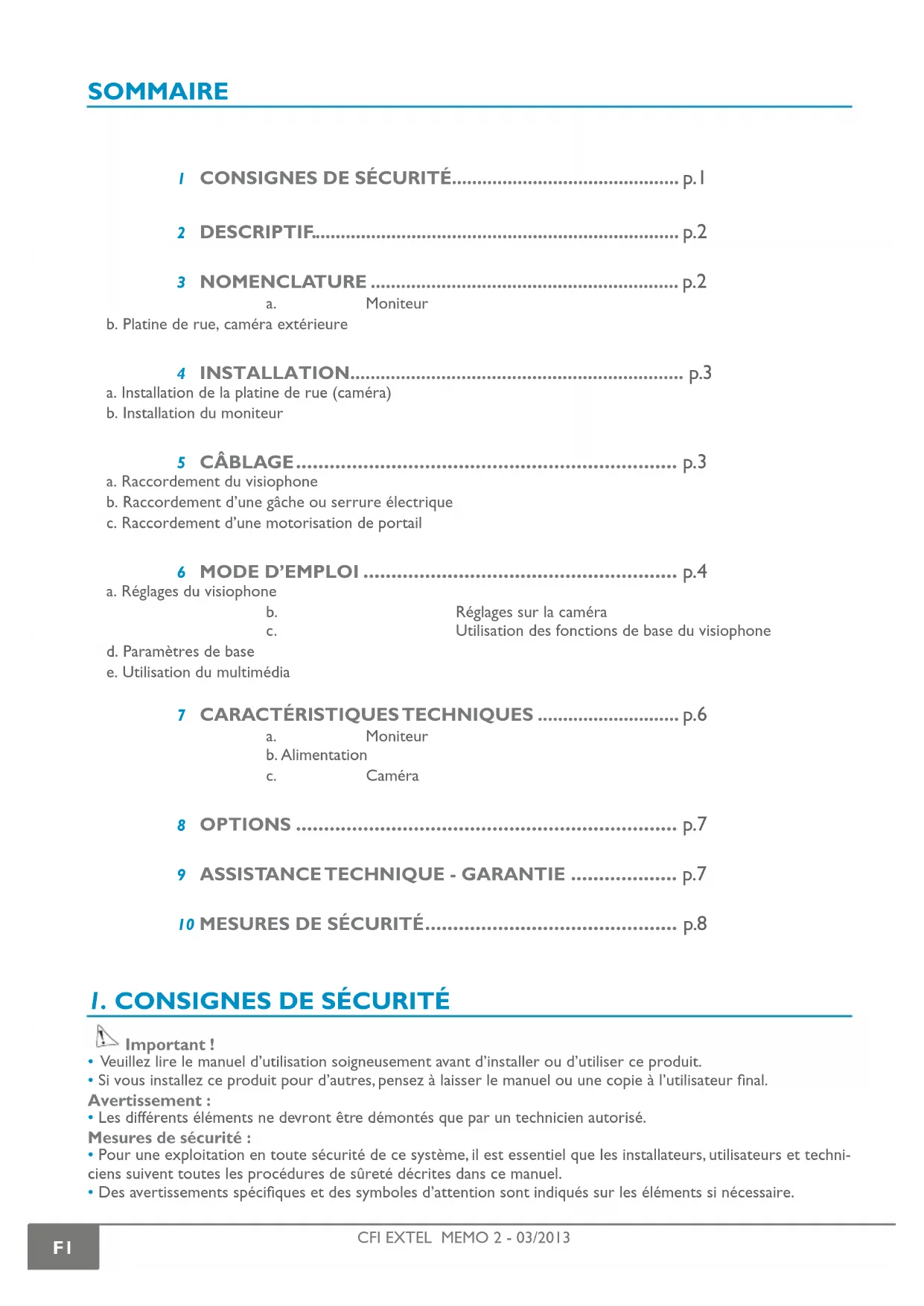

MODE D'EMPLOI MEMO 2 EXTEL

Guide d'installation et d'utilisation

b. Platine de rue, camera extérieure

4 INSTALLATION. p.3

a. Installation de la platine de rue (caméra)
b. Installation du moniteur

5 CÁBLAGE. p.3

a. Raccordement du visiophone
b. Raccordement d'une gache ou serrure electrique
c. Raccordement d'une motorisation de portail

6 MODE D'EMPLOI p.4

a. Reglages du visiophone

b. Réglages sur laamera
c. Utilisation des fonctions de base du visiophone

d. Paramétres de base
e. Utilisation du multimédia

7 CARACTERISTIQUES TECHNIQUES p.6

a. Moniteur
b. Alimentation
c. Camera

8 OPTIONS p.7
9 ASSISTANCE TECHNIQUE - GARANTIE p.7
10 MESURES DE SECURITE. p.8

I. CONSIGNES DE SECURITÉ

Important!

• Veuillez dire le manuel d'utilisation soigneusement avant d'installer ou d'utiliser ce produit.
  Si you installez ce produit pour d'autres, pensez a laisser le manuel ou une copie à l'utiliseur final.

Avertissement :

• Les différents éléments ne devront être démontés que par un technician autorisé.

Mesures de sécurité :

• Pour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs, utilisateurs et techniciens suivent toutes les procédures de suture décrites dans ce manuel.
• Des averissements specifiques et des symboles d'attention sont indiques sur les éléments si nécessaire.

2.DESCRIPTIF (fig 1)

1 • Moniteur 4 • Platine de rue
2·Support mural 5·Visiere anti-pluie
3·Adaptateur enchichable

Généralité

Ce visiophone est composé d'un poste de réponse interieur avec écran et d'une platine extérieure avec interphone etamera permettant de voir et de communiquer avec le visitor qui a sonné. Il est facile d'installation puisque seulement 2 fils sont nécessaires pour toutes les fonctions : sonnerie, image video, interphone et commandes gâche et automatisme. Pour un usage efficace, veuillez dire attentivement ce manuel d'instructions.

3. NOMENCLATURE

a. Moniteur (fig. 2)

I. Ecran couleur 7'' (18 cm).
2. Fente pour Carte SD (max 32Go) non fournie.
3. Sélection de la melodie (9 sonneries au besoin).
4. Réglage de la luminosité
5. Reglage du volume dessons venant de I'extérieur.
6. Réglage du volume de la sonnerie.
7. Relance de l'image sur le moniteur // navigation sur le menu «à gauche»
8. Écran allumé, communication avec le poste de rue, une seule impulsion est suffisante pour activer la liaison avec la platiné de rue. Une nouvelle impulsion coupera la liaison et l'imagé de la platiné de rue // navigation sur le menu « à droite»
9. Commande d'un automatisme (valide que si l'écran est allumé)// Sortie d'un menu.
10. Commande gâche/ serrure (commande en tension, impulsionelle)(valide que si l'écran est allumé) // Valider dans le menu.
I I. Entrer dans le menu // sortie du menu // prendre une photo (écran allumé)
12. Micro pour communiquer avec la platine de rue.
13. Indicateur de la messagerie (Led clignote lorsqu'un visiteur a sonn e sans reponse)
14. Bornier demontable pour le raccordement des fils.
15. Au dos du moniteur, prise pour la fiche 17V de l'adaptateur (adaptateur à raccorder sur une installation conforme aux normes en vigueur : NFC 15-100 pour la France).

b. Platine de rue, camera extérieure (fig. 3)

1. Led IR pour une(Meilleure visibilité en pénome (lumière non visible à l'oeil nu).
2. Objectif de la camera C-MOS orientable (a l'arriere de la camera).
3. Haut parleur: permet de se faire entendre à l'extérieur.
4. Bouton d'applé : lorsqu'on appuie sur ce bouton la sonnerie se fait entendre à l'intérieur. L'écran et la camera se mettent en fonction.
5. Porte-nom lumineux (retro éclairage du porte-nom automatique en fonction du niveau de la luminosité). Pour changer l'étiquette porte-nom, soulever delicatement à l'aide d'un petit tournevis la protection plastique (9) et glisser l'étiquette du porte-nom.
6. Micro: permet au visiteur de communiquer vers l'intérieur.
7. Trous d'ajustement de l'objet de laamera
8. Bornier démontable pour le raccordement des fils

4. INSTALLATION

Note: Si vous essayez votre produit avant de l'instructor, voirlez à ne pas le faire avec la platine de rue et le monit-eur dans la même piece, sinon le visiophone émettra un son strident (effet Larsen)

a. Installation de la platine de rue (fig. 4)

1. Enlever la vis sous la platine de rue (1)
2. Basculer la platine de rue vers l'avant (2)
3. L'objectif de la platine doit être placé à une hauteur d'environ 1,60 m.
4. Fixer solidement la visiere antipluie à l'aide de vis (3) etmettre un joint silicone* (4) entre la visiere et le mur afin d'eviter le ruisellement de I'eau. *Ne pas utiliser de silicone a base d'acide acétique (odeur de vinaigre).
5. Raccorder les fils en respectant le plan de cablage.
6. Emboiter la platine de rue (5) sur sa visiere antiplue (6).
7. Remetre la vis de fixation (7).

Important : Ne pas exposer laamera directement face au soleil, ou face à une surface refléchissante.

Conseil : il est recommandé de faire passer les câbles dans une gaine de protection, afin de les protégger des chocs et des intempéries.

b. Installation du moniteur (fig. 5)

I. Fixer le support mural (2) en faisant en sorte que l'écran du moniteur soit à une hauteur d'environ 1,60m.
2. Raccorder les fils venant de la platine de rue.
3. Brancher la fiche de l'adaptateur (3) au dos du moniteur (sans le brancher sur secteur).
4. Mettre en place le moniteur (1) sur le support mural (2).
5. Brancher la prise du bloc alimentation dans la prise murale 230V

Note: En cas de coupure du cordon d'alimentation, veillez à respecter la polarité (liséré blanc (+) (fig. 7)) et ne pas couper le filtré (Fig.7 F).

5. CÂBLAGE

Dans le but d'éviter les risques de parasites et de dysfonctionnement, ne pas passer le cable de votre visiophone dans la même gaine que les cables électriques.

Attention : il ne faut enaucun cas doubler les fils pour en augmenter la section.

a. Raccordement du visiophone (fig. 6)

Fils à utiliser : • 2 fills 6 /10 éme jusqu'à 25 m

• 2 fils 1.5 mm

2 de 25 a 100 m

I. Bien raccorder les fils en respectant le schéma de câblage (fig. 6).
2. Pour raccorder laamera, 2 fils seulement sont nécessaires pour toutes les fonctions : sonnerie, image video, interphone et les commandes d'ouverture (gâche et automatisme).

Bien respecter la polarité entre l'écran et la camera extérieure (aucune polarité à respecter pour la commande des ouvre-portes).

• Borne "I" de l'écran sur la borne "I" de laamera.
• Borne "2" de l'écran sur la borne "2" de laamera.

Important :

Pour le cablage bien se reférer a l'etiquette collée au dos du moniteur et au dos de laamera.

b. Raccordement d'une gâche ou serrure électrique (fig. 6)

La raccorder directement sur les bornes 5 et 6 au dos de la camera (aucune polarite a respecter).

A noter que cette fonction n'est valide que si l'écran affiche la video extérieure. Un témoin apparait pour confirmer.

Important: La gache ou la serrure électrique que vous allez installer, devra impérativement être équipée d'une mémoire mécanique comme toutes les références EXTEL. Pour le cablage bien se reférer à l'étiquette collée au dos de laamera.

c. Raccordement d'une motorisation de portail (fig. 6)

La raccorder directement sur les bornes 3 et 4 au dos de laamera. Laamera delivre un contact "sec" sans courant a raccorder sur la commande "bouton pouvoir" de sua automatisme.

A noter que cette fonction n'est valide que si l'écran affiche la video extérieure. Un témoin apparait pour confirmer.

6. MODE D'EMPLOI

a. Réglages du visiophone (fig.2)

4 réglages sont accessibles sur le haut du moniteur :

• Sélection de la melodie (9 sonneries au besoin) (3). Pour valider votre besoin appuyer sur la touche
• Reglage de la luminosité (4).
• Reglage du volume de la melodie (5).
• Reglage du volume dessons venant de l'extérieur,des musiques et videoos (6).

b. Reglages sur la camera (fig. 3)

Si, lors de l'installation du moniteur et de la platine de rue à leurs emplacements définitifs, vous vous apercevez d'un mauvais alignement de l'objet de laamera, vous pourrez rattraper ce décalage grâce aux trous d'ajustement située au dos de la platine de rue. Attention, vous ne pourrez rattrapper seulement que quelques centimétres en hauteur.

GÉNÉRALITE :

Pour acceder aux menus du visiophone appuyer sur la touche
Pour valider un besoin appuyer sur la touche
Pour returner vers le menu precedent ou effacer un fichier appuyer sur la touche
Pour naviguer utiliser les touches
Le pictoignote en bas de Iecran pour indiquer qu'un visiteur a sonne et qu'une photo ou une video a ete prisé ; vous les retrouverez dans les dossiers photo ou video suivant ce que vous avez parametre *.
- ÀpRES une temporisation de 3 minutes sans que les boutons n'aiert ete touches, le moniteur se met en mode veille. pendant une heure, apres quoi l'ecran s'esti completelement (il se rallumera spontanement lors d'un nouvel appel).
- Àprouse une coupure d'électricité de plus de 7mn, il faut reparamétrer les dates et heures.
- Quand la mémoire de la carte SD n'est plus suffisante, le picto apparait et il vous faut obtenir de l'espace mémoire pour que les enregistements puissant se déclencher (minimum 100Mo - maximum 32Go)
- Quand la mémoire interne n'est plus suffisante, le picto apparait
* La fonction mémoire de passage est activée d'origine en mode photo. Pour activer le mode video, insérer une carte SD et suivre les instructions chap 6d.

c. Utilisation des fonctions de base du visiophone

• Un appel sur le bouton de la platine de rue déclenché un signal sonore et l'allumage du moniteur pendant environ 30 secondes. Une fois le visiteur identifié, appuyer sur la touche pour communiquer avec lui.
  Note : Une seule impulsion sur la touche est suffisante pour entrer en communication avec la platine de rue.
• La conversation terminée attende la fin de la temporisation d'environ 60 secondes ou appuyer sur les touches ou pour eteindre le moniteur.
• Reliance de l'image : Pour relancer l'imagé 60 secondes supplémentaires, appuyer sur la touche
  Commande d'une gache: La gache ou la serrure se déclenché lorsqu'on appuie sur le bouton
  Commanded'un automatisme: Pourcommander un automatisme appuyer sur la touche

A noter que les fonctions d'ouverture ne sont valides que si I'écran affiche la video extérieure.

Pour activer la fonction monitoring appuyer sur la touche
- Faire une photo ou une video en mode manuel. Dans le mode monitoring, vous pouvez déclencher l'enregistrement d'une photo ou d'une video, sans audio (30s avec la carte SD) manuellement en appuyant sur la touche

d. Paramètres de base

• Réglage de l'horloge : Pour acceder aux réglages de l'horloge appuyer sur la touche (puis selectionner le menu «paramétres» ) quis en navigant avec les touches et . (voir glossaire)

L'horloge sera visible sur l'écran de voir et les photos et vidés créées par le visiophone seront nominées en fonction de ces dates et heures.

• Reglage en mode enregistrement video ou photo du visitor: Pour acceder au menu adequate appuyer sur la touche qui slectionner le menu «parametes» qui est navigant avec les touches et

e. Utilisation du multimédia

GÉNÉRALITE :

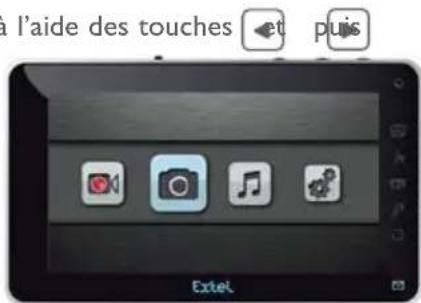

• Pour acceder aux menus du visiophone appuyer sur la touche et utiliser les curseurs pour vous déplacer dans les menus, la touche pour valider et la touche pour sortir.
• Les fonctions multi-média se coupent au bout d'une temporisation d'une heures, à ce moment la le moniteur passen en mode «stand by»
• Un appel de la platine de rue coupe la fonction multi-média le temps de la communication. Puis le moniteur passen en mode «stand by»

- Photo

Vou pouvez visionner vos photos grace au menu Photo.

• Visualisez-les en rentrant dans le menu Photo => enCHOISANT une photo a l'aide des touches taper sur la touche
• Pour naviguer de photo en photo utiliser les touches t . Si vous avez une carte SD: le menu Photo concernera uniquement les photos de la carte SD. Les photos de la mémoire interne seront dans : épuis

Vou pouve : Supprimer la photo selectionnee, transférer la photo selectionnee sur la carte SD, transférer toutes les photos sur la carte SD. Format photo supporte : JPEG.

Diaporama de photo : comme precedemment, entrer dans le menu Photo => besoin une photo à l'aide des touches et puis taper sur la touche , puis rappuyer sur pour démarrer le diaporama.

- Musique

Vou puez ecouter votre musique grâce aux menus Musique. Introduisez une Carte SD dans le moniteur afin d'ecouter vos musique préférences,
- Creer au préalable des dossiers dans votre carte SD.
- Visualisez-les en rentrant dans le menu Musique => dossierChoisi => en choisisant une musique à l'aide des touches et lis appuyer sur la touche pour dire la musique.
Format audio supporte: MP3.

- Video

Vou posses visionner des videoes de vourte carte SD ou des videoes enregistrées de vos visiteurs grace au menu Video. Introduisez une Carte SD dans le moniter afin de direv os videoes preferees,

I. Visualisation des videos sur carte SD :

• Visualisez-les en rentrant dans le menu Video => dossier可以选择 => enCHOIsant une video a laide des touches etpuis taper sur la touche pour dire la video.

Format videoe supported:AVI.

Attention: Les videos seront enregistrées uniquement sur votre carte SD

Autres réglages

GLOSSaire:

%	enregistrement film après appel: enregistrement photo après appel X: pas d'enregistrement de passage
	Réglage des temps d'enregistrement video des visiteurs (30s, 60s, 90s, 120s)
	Réglage du nombre de photos prises lors d'un appel des visiteurs (1p, 3p, 5p)
	Choix des effets de défilament des photos en mode diaporama
18	Réglage de l'horloge et de la date
	Formatage de la mémoire du moniteur ou de la carte SD
i	Etat du moniteur/Gestion des photos dans le moniteur
	Réinitialisation
	supprimer une photo, une réserve ou une musique
	retourner dans la liste des photos, vidés ou musiques
SD	Transférer la photo sélectionnée du moniteur à la carte SD
MEM SD	Transférer toutes les photos du moniteur à la carte SD
MEM SD Copying..	En cours de copie des photos du moniteur à le carte SD
MEM	Mémoire interne pleine
	Carte SD pleine

7. CARACTERISTIQUES TECHNIQUES

a. Moniteur (MN MEMO 2)

• Référence : 812257
• Alimentation : 17 V.
• Consommation : 5,1 W
  Ecran 7" (18cm)
  Résolution: 800 × 480 points
  Dimensions (mm): 197 × 117 × 23
  Mémoire : 107 Mo

b. Alimentation

Adaptateur 100-240 V\~, 50/60Hz; 17 V~ 1.5A

En cas de coupure du cordon d'alimentation veiller à respecter la polarité

• Référence : 822257
• Caméra C-MOS couleur : 640 x 480
  Angle de prise de vue : H53° V66°
• Objectif orientable
  Sensibilité : 3 Lux
• Température d'utilisation (environ) : -10°C à +45°C.
• Indice de protection : IP44
  Dimension avec visiere (mm) : 160 x 120 x 30

8 OPTIONS

• Toutes les gâches électriques Extel
• Toutes les serrures électriques Extel
• Toutes les motorisations Extel
• Alimentation modulaire MODULO (câblage fig. 7)

9. ASSISTANCE TECHNIQUE - GARANTIE

Panne Cause Solution
• Le moniteur ne s'allume pas	• Le moniteur n'est pas alimenté	• Vérifier que la fiche de l'adaptateur soit correctement enforcée.
• Mauvaise image et/ou son • Environnement • Installation ou perturbation		• Vérifier que les cables utilisés sont de la bonne section et que les cables de liaison du visiophone ne sont pas dans la même gaine que du 230V. • Nous vous conseillons de vérifier le bon fonctionnement de votre produit en effectuant un essai courte distance (câble 2m mini / 5m maxi)
• Image trop lumineuse • Position de laamera • Ne pas exposier l'objectif de laamera direct-ment au soleil ou sur une surface réfléchissante.
• Écran bleu, pas de sonnerie	• Installation • Les fils de liaison entre le moniteur et la platine de rue sont inversés (1 et 2)
• Pas d'enregistrement videoosuite à un appel	• Réglage • Carte SD	• Vérifier le mode d'enregistrement chap 6d • Vérifier la présence de la carte SD

En cas de besoin, notre site technique est à votre disposition : www.cfi-extel.com

HOTLINE:[phone](0,337€ttc/min)

Dernière version de la notice téléchargeable en couleur sur: www.cfi-extel.com

CONDITION DE GARANTIE : Cet apparéil est garanti, pièces et main d'oeuvre dans nos ateliers.

La garantie ne couvre pas : les consommables (piles, batteries, etc.) et les dégats occasionnés par : mauvaise utilisation, mauvaise installation, intervention extérieure, déterioration par chic physique ou électrique, chute ou phénomène atmosphérique.

• Ne pas ouvrir l'appareil afin de ne pas perdre le couvert de la garantie.
  Lors d'un eventuel retour en SAV, proteger l'écran afin d'eviter les rayures.
• Entretien avec un chiffon deux seulement, pas de solvants. La garantie s'annule si vous démontez les pieces. Nettoyer l'extérieur seulement avec un tissu sec et doux. Avant le nettoyage, débranchez ou mettez l'appareil hors tension.

Attention: N'employez aucun produit ou essence dépuration carboxylique, alcohol ou similaire. En plus de risquer d'endommager votre apparéil, les vapeurs sont également dangereuses pour votre santé et explosives. N'employez aucun outil pouvant être conducteur de tension (brosse en métal, outil pointu...ou autre) pour le nettoyage.

Le ticket de caisse ou la facture fait preuve de la date d'achat.

10. MESURES DE SECURITÉ

Les dommages provoqués par le manque de conformité au manuel mènent à l'expiration de la garantie. Nous n'assumerons aucune responsabilité pour les dommages en résultat!

Nous n'assumerons aucune responsabilité concernant tout dommage, sur les biens ou les personnes, causé par une mauvaise manipulation ou par manque de conformité aux consignes de sécurité.

Ce produit a eté fabriqué dans le respect total des consignes de sécurité. Afin de maintainir ce statut et d'assurer la meilleure exploitation du produit, l'utilisateur doit observer les consignes et avertissements de sureté contenus dans ce manuel.

: Ce symbole indique un risque de chocolélectrique ou un risque de court-circuit.

• Vous ne devez utiliser ce produit qu'a une tension comprise entre : 100-240 Volts et 50-60 hertz. N'essayez jamais d'utiliser cet apparéil avec une tension différente.
• Veillez à ce que tous les raccordements électriques du système soient conformes aux consignes d'utilisation.
• Dans les établissements commerciaux, assurez-vous d'observer les règles de prévention des accidents pour les installations électriques.
• Dans les écoles, les équipements de formation, les ateliers... la présence d'un personnel qualifié est nécessaire pour contrôler le fonctionnement des appareils électroniques.
• Observe les consignes d'utilisation des autres appareils reliés au système.
• Veuillez contacter une personne experimentée au cas où vous auriez des doutes au sujet du mode de fonctionnement ou de la suture des appareils.
• Ne jamais brancher ou débrancher les appareils électriques avec les mains mouillées.
• Lors de l'installation de ce produit, vérifie bien que les cables d'alimentation ne risquent pas d'être endommagés.
• Ne remplacez jamais les cables electriques endommagés vous-même! Dans ce cas, enlevez-les et faites appel à une personne experimentée.

ATTENTION

Avertit l'utilisateur de la présence d'instructions importantes concernant l'utilisation et l'entretien (la réparation) dans la documentation accompagnant l'appareil.

Avertit l'utilisateur de la présence de « tensions dangereuses », non isolées à l'intérieure du boîtier du produit, d'une importance suffisante pour représentier un risque d'électrocution pour les personnes.

DISPOSITIONI DI SICUREZZA. p.1
2 DESCrizIONE. p.2
3 DESIGNAZIONE ELEMENTI. p.2

a. Monitor

b. Pulsantiera esterna, telecamera esterna

4 INSTALLAZIONE p.3

6 MODO DE EMPLEO p.4

a. Ajustes del videoportero
