MANUAL DE USUARIO MEMO 2 EXTEL

INSTALACIÓN ................................................................................. p.3 a Instalación de la pletina de calle (cámara exterior) b. Instalación del puesto de respuesta (monitor)

1. INSTRUCCIONES DE SEGURIDAD

• Lea detenidamente el manual de instrucciones antes de instalar o utilizar este producto.

• Si instala este producto para terceras personas, no olvide entregar el manual de instrucciones o una copia del mismo al usuario final. Advertencia :

• Los diferentes elementos sólo podrán ser desmontados por un técnico autorizado. Medidas de seguridad :

• Para poder utilizar este sistema de manera totalmente segura es indispensable que instaladores, usuarios y técni- cos respeten todos los procedimientos de seguridad que se describen en este manual.

• Cuando sea necesario, se introducirán avisos específicos y símbolos de atención junto a los elementos.CFI EXTEL MEMO 2 - 03/2013 ES2

2. DESCRIPCIÓN (fig 1)

1 • Monitor 4 • Pletina de calle 2 • Soporte mural 5 • Visera anti-lluvia 3 • Adaptador enchufable Generalidades Este visiófono está formado por un puesto de respuesta interior con pantalla de color y una placa exterior con interfono y cámara que permite ver y comunicar con el visitante que llamó. Resulta fácil de instalar puesto que sólo son necesarios 2 cables para todas las funciones: timbre, imagen vídeo, interfono y los mandos cerradero y automatismo. Para un uso eficaz, lea por favor atentamente este manual de instrucciones.

3. Selección de la melodía (9 timbres disponibles).

4. Ajuste de la luminosidad

5. Ajuste del volumen de los sonidos que proceden del exterior.

6. Ajuste del volumen del timbre.

7. Aparece de nuevo la imagen en el monitor // navegación en el menú de la «izquierda»

8. Pantalla encendida, comunicación con el puesto de la calle, basta una pulsación para activar la conexión con la

placa externa. Una nueva pulsación interrumpirá la conexión y la imagen de la placa externa // navegación en el menú de la «derecha»

9. Control del automatismo (solo si la pantalla está encendida) // Salida del menú.

10. Control de la cerradera / cerradura (control en tensión, por impulso) (válido sólo si la pantalla está encendida

// Confirmar en el menú .

11. Entrar en el menú // salir del menú // hacer una foto (pantalla encendida)

12. Micrófono para comunicar con la placa externa.

13. Indicador de la mensajería (LED parpadea cuando un visitante ha llamado si no ha tenido respuesta)

14. Bornera desmontable para la conexión de los cables.

15. Al dorso del monitor, toma para el enchufe de 17 V

del adaptador (adaptador para conectar a una instalación que cumpla con las normas vigentes: NFC 15-100 para Francia). b. Placa externa, cámara externa (fig. 3)

1. LED IR para una mejor visibilidad en la penumbra (luz no visible a simple vista).

2. Objetivo de la cámara C-MOS orientable (en la parte trasera de la cámara).

3. Altavoz: permite que le oigan en el exterior.

4. Botón de llamada: al pulsar este botón, se escucha el timbre en el interior. La pantalla y la cámara se ponen en

5. Portanombres luminoso (retroiluminación automática en función del nivel de luminosidad). Para cambiar la

etiqueta del portanombres, levante con cuidado con un destornillador pequeño la protección de plástico (9) y deslice la etiqueta del portanombres.

6. Micrófono: permite que el visitante se comunique con el interior.

7. Orificios de ajuste del objetivo de la cámara

8. Bornera desmontable para la conexión de los cablesCFI EXTEL MEMO 2 - 03/2013

¡ Importante ! si prueba el producto antes de la instalación, piense en no hacerlo con la placa exterior y el monitor en la misma habitación, puesto que en caso contrario el visiófono emitirá un sonido estridente (efecto Larsen). a. Instalación de la pletina de calle (cámara exterior) (fig. 4)

1. Retirar el tornillo que se encuentra debajo de la pletina de calle (1)

2. Empujar la pletina de calle hacia adelante (2).

3. El objetivo de la placa debe colocarse a una altura de cerca de 1,60 m.

4. Fijar sólidamente la visera antilluvia con los tornillos (3) y añadir una junta de silico* (4) na entre

la visera y el muro para evitar el goteo del agua. * No utilice a base de silicona ácido acético (olor a vinagre)

5. Conectar los cables respetando el plano de cableado.

6. Encajar la pletina de calle con su visera antilluvia (5-6).

7. Volver a poner el tornillo de fijación (7).

¡ Importante ! : No exponer la cámara directamente al sol, o sobre una superficie reflectante. Consejo: se recomienda hacer pasar los cables por una funda de protección, con el fin de protegerlos contra los choques e inclemencias del tiempo. b. Instalação do posto de resposta (monitor) (fig. 5)

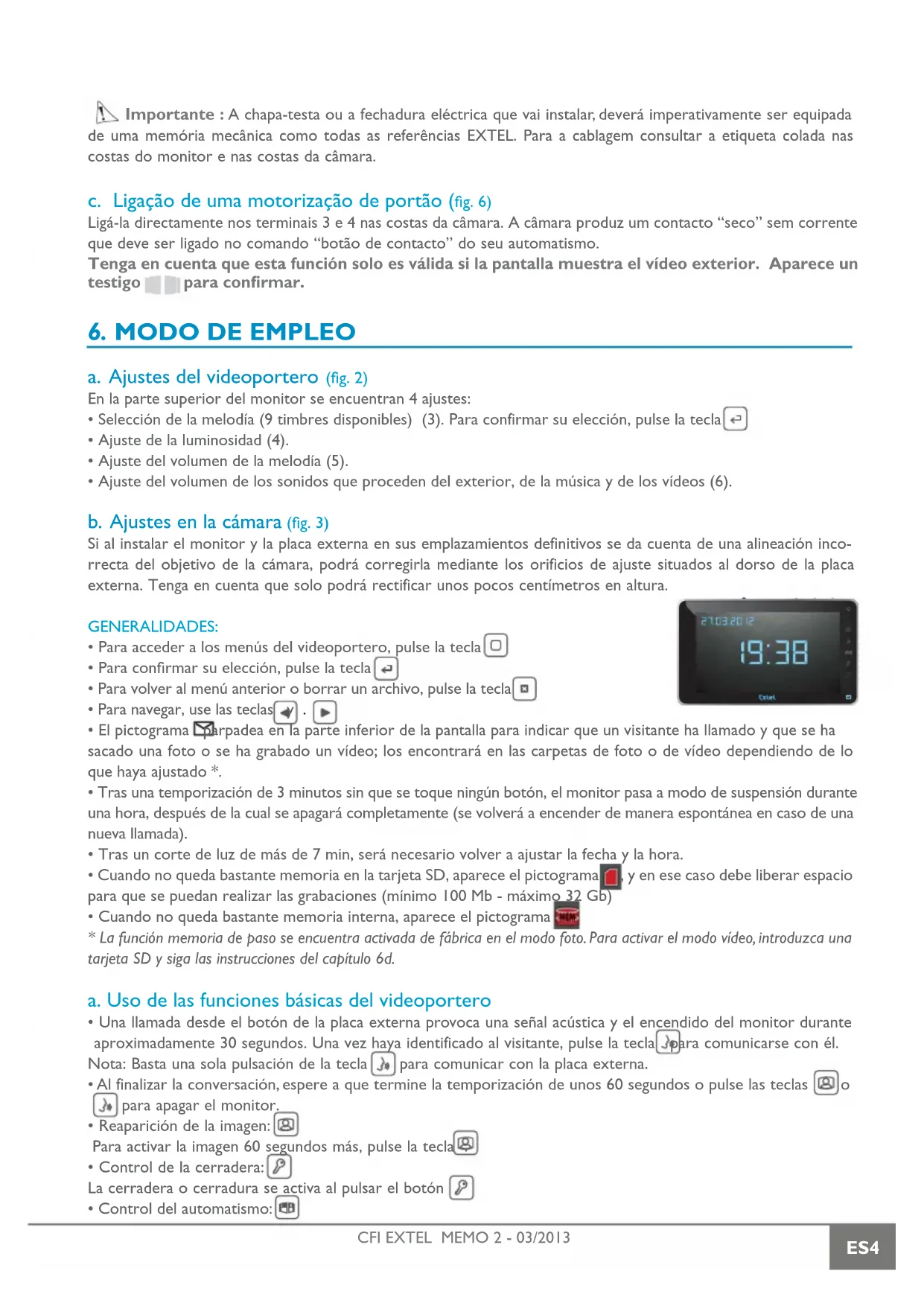

a. Ajustes del videoportero (fig. 2) En la parte superior del monitor se encuentran 4 ajustes:

• Selección de la melodía (9 timbres disponibles) (3). Para confirmar su elección, pulse la tecla

• Ajuste de la luminosidad (4).

• Ajuste del volumen de la melodía (5).

• Ajuste del volumen de los sonidos que proceden del exterior, de la música y de los vídeos (6). b. Ajustes en la cámara (fig. 3) Si al instalar el monitor y la placa externa en sus emplazamientos definitivos se da cuenta de una alineación inco- rrecta del objetivo de la cámara, podrá corregirla mediante los orificios de ajuste situados al dorso de la placa externa. Tenga en cuenta que solo podrá rectificar unos pocos centímetros en altura. GENERALIDADES:

• Para acceder a los menús del videoportero, pulse la tecla

• Para confirmar su elección, pulse la tecla

• Para volver al menú anterior o borrar un archivo, pulse la tecla

• Para navegar, use las teclas y .

• El pictograma parpadea en la parte inferior de la pantalla para indicar que un visitante ha llamado y que se ha sacado una foto o se ha grabado un vídeo; los encontrará en las carpetas de foto o de vídeo dependiendo de lo que haya ajustado *.

• Tras una temporización de 3 minutos sin que se toque ningún botón, el monitor pasa a modo de suspensión durante una hora, después de la cual se apagará completamente (se volverá a encender de manera espontánea en caso de una nueva llamada).

• Tras un corte de luz de más de 7 min, será necesario volver a ajustar la fecha y la hora.

• Cuando no queda bastante memoria en la tarjeta SD, aparece el pictograma , y en ese caso debe liberar espacio para que se puedan realizar las grabaciones (mínimo 100 Mb - máximo 32 Gb)

• Cuando no queda bastante memoria interna, aparece el pictograma

• La función memoria de paso se encuentra activada de fábrica en el modo foto. Para activar el modo vídeo, introduzca una tarjeta SD y siga las instrucciones del capítulo 6d. a. Uso de las funciones básicas del videoportero

• Una llamada desde el botón de la placa externa provoca una señal acústica y el encendido del monitor durante aproximadamente 30 segundos. Una vez haya identificado al visitante, pulse la tecla para comunicarse con él. Nota: Basta una sola pulsación de la tecla para comunicar con la placa externa.

• Al finalizar la conversación, espere a que termine la temporización de unos 60 segundos o pulse las teclas

para apagar el monitor.

• Reaparición de la imagen: Para activar la imagen 60 segundos más, pulse la tecla .

• Control de la cerradera: La cerradera o cerradura se activa al pulsar el botón .

• Control del automatismo:CFI EXTEL MEMO 2 - 03/2013 ES5 Para controlar el automatismo, pulse la tecla . Tenga en cuenta que las funciones de apertura solo son válidas si la pantalla muestra el vídeo exterior.

• Para activar la función de vigilancia, pulse la tecla .

• Hacer una foto o un vídeo en modo manual. En el modo de vigilancia, puede hacer una foto o activar la grabación de un vídeo, sin sonido (30 s con la tarjeta SD) de forma manual, pulsando la tecla d. Parámetros de base

• Ajuste del reloj: Para acceder a los ajustes del reloj, pulse la tecla , seleccione el menú «parámetros» y

desplácese con las teclas y . (consulte el glosario) El reloj aparecerá en la pantalla en suspensión y las fotos y los vídeos creados por el videoportero se nombrarán en función de la fecha y de la hora.

• Ajuste en modo grabación de vídeo o de foto del visitante: Para acceder al menú apropiado, pulse la tecla , seleccione el menú «parámetros» y desplácese con las teclas y e. Uso del multimedia GENERALIDADES:

• Para acceder a los menús del videoportero, pulse la tecla y utilice los cursores y para desplazarse por los menús, la tecla para confirmar y la tecla para salir.

• Las funciones multimedia se detienen al cabo de una temporización de una hora, en ese momento, el monitor pasa al modo «stand by»

• Una llamada de la placa externa detiene la función multimedia durante la comunicación. A continuación, el moni- tor pasa al modo «stand by»

• Foto Puede visualizar sus fotos con el menú Foto. - Las podrá ver entrando en el menú Foto => seleccione una foto con las teclas y ,y después pulse la tecla . - Para navegar de foto en foto, use las teclas y . Si dispone de una tarjeta SD: el menú Foto hará referencia sólo a las fotos de la tarjeta SD. Las fotos de la memoria interna se encuentran en: des- pués , y Puede: Eliminar la foto seleccionada, transferirla a la tarjeta SD, transferir todas las fotos a la tarjeta SD. Formato de foto compatible: JPEG. Diaporama de fotos: como se describe anteriormente, entre en el menú Foto => seleccione una foto con las teclas y ,después pulse la tecla , y vuelva a pulsar para iniciar el diaporama.

• Música Puede escuchar su música con el menú Música. Introduzca una tarjeta SD en el monitor para escuchar su música preferida, - Previamente, debe crear carpetas en la tarjeta SD. - Visualícelas entrando en el menú Música => carpeta seleccionada => esco- ja una canción con las teclas y , y pulse la tecla para escucharla. Formato de audio compatible: MP3.

• Vídeo. Puede visualizar los vídeos de su tarjeta SD o los vídeos grabados de sus visitantes gracias al menú Vídeo. Inserte una tarjeta SD en el monitor para visualizar sus vídeos favoritos,

1. Visualización de los vídeos de la tarjeta SD:

- Visualícelos entrando en el menú Vídeo => carpeta seleccionada => escoja un vídeo con las teclas y , y pulse la tecla para reproducirlo. Formato de vídeo compatible: AVI. Advertencia: Los vídeos se grabarán exclusivamente en la tarjeta SDCFI EXTEL MEMO 2 - 03/2013 ES6

• Resolución: 800 x 480 puntos

• Otros ajustes GLOSARIO: : grabación de una película después de la llamada

: grabación de una foto des- pués de la llamada

: no se graba al visitante Ajuste de los tiempos de grabación de vídeo de los visitantes (30 s, 60 s, 90 s, 120 s) Ajuste del número de fotos sacadas cuando llame un visitante (1 p, 3 p, 5 p) Selección de los efectos de reproducción de las fotos en modo diaporama

Ajuste del reloj y de la fecha Formateo de la memoria del monitor o de la tarjeta SD Estado del monitor / Gestión de las fotos en el monitor Reinicialización eliminar una foto, un vídeo o una canción volver a la lista de fotos, vídeos o canciones Transferir la foto seleccionada del monitor a la tarjeta SD Transferir todas las fotos del monitor a la tarjeta SD &RS\LQJ Copiando las fotos del monitor a la tarjeta SD Memoria interna llena Tarjeta SD llena

• Adaptador 100-240 V~, 50/60Hz ; 17 V , 1.5A En caso de corte del cordón de alimentación velar por respetar la polaridad. c. Cámara (PL MEMO 2)

• Ángulo de toma de vista: H53° V66°

• Temperatura de utilización (aproximadamente): -10°C a +45°C.

• Índice de protección: IP44

• Dimensión con visera (mm): 160 x 120 x 30

• Todos los cerraderos eléctricos Extel

• Todos los cerrojos eléctricos Extel

• Todas las motorizaciones Extel

Avería Causa Solución

• El monitor no se enciende • El monitor no está ali- mentado

• Comprobar que la ficha del adaptador esté insertada correctamente.

• Imagen y/o sonido incorrec- tos

• Instalación o interferen- cias

• Compruebe que los cables usados tienen la sección adecuada y que los cables de conexión del videoportero no estén en la misma vaina que el de 230 V.

• Le recomendamos que compruebe el funciona- miento correcto de su producto realizando una prueba corta a distancia (cable de 2 m mín. / 5 m máx.)

• Imagen demasiado luminosa • Posición de la cámara • No exponer el objetivo de la cámara directa- mente al sol o sobre una superficie reflectante

• Pantalla azul, el timbre no suena

• Instalación • Los cables de conexión entre el monitor y la placa exterior están invertidos (1 y 2)

• Sin grabación de vídeo des- pués de una llamada

• Compruebe el modo de grabación, cap. 6d

• Compruebe la presencia de la tarjeta SD En caso de necesidad, nuestro sitio técnicowww.cfi-extel.comse encuentra a su disposición Asistencia técnica : 902 109 819 sat-hotline@cfi-extel.com La última versión de las instrucciones se pueden bajar en color en:www.cfi-extel.comCFI EXTEL MEMO 2 - 03/2013 ES8 CONDICIONES DE GARANTÍA: Este aparato está garantizado, piezas y mano de obra en nuestros tal- leres. La garantía no cubre: los consumibles (pilas, baterías, etc…) y los daños causados por: mala utilización, mala instalación, intervención exterior, deterioro por choque físico o eléctrico, caída o fenómeno atmosférico.

• No abra el aparato para no perder la garantía.

• Si tiene que enviarlo al servicio posventa, proteja la pantalla para evitar posibles rayaduras.

• Límpielo simplemente con un trapo suave, sin disolventes. Antes de proceder a la limpieza, desenchufe el aparato Atención: No utilice ningún producto de limpieza a base de ácido carboxílico, alcohol o similares. Además de poder deteriorar el aparato, los vapores que desprenden son explosivos y peligrosos para su salud. No utilice ningún utensilio que pueda ser conductor de corriente (cepillo metálico, utensilio punzante, etc.) para la limpieza. El tique de caja o la factura dan prueba de la fecha de compra.

10. INSTRUCCIONES DE SEGURIDAD

Los daños ocasionados por no respetar el manual de instrucciones conducirán a la anulación de la garantía. EXTEL no se responsabilizará de los daños que resulten de esta falta de conformidad. Tampoco se responsabilizará de los daños que puedan sufrir los bienes o las personas por la incorrecta manipulación del sistema o el incumplimiento de las instrucciones de seguridad. Este producto se ha fabricado en el más absoluto respeto de las instrucciones de seguridad. Para garantizar este estado y optimizar la utilización del producto, el usuario debe respetar las instrucciones y advertencias de seguridad contenidas en este manual. El usuario de este sistema tendrá que responsabilizarse de este último y deberá comprobar que la videovigilancia está permitida por la ley vigente en el país de utilización. : Este símbolo indica un riesgo de choque eléctrico o un riesgo de cortocircuito. Sólo podrá utilizar este producto con una tensión comprendida entre: 100 240 voltios y 50 60 hertzios. Nunca intente utilizar este aparato con una tensión diferente. - Compruebe que todas las conexiones eléctricas del sistema sean conformes a las instrucciones de uso. - Si este sistema se instala en establecimientos comerciales, habrá que respetar las normas de prevención de accidentes para las instalaciones eléctricas. - Si se instala en establecimientos escolares, talleres, etc., será necesaria la presencia de personal cualificado para controlar el funcionamiento de los aparatos electrónicos. - Respete las instrucciones de uso de los demás aparatos conectados al sistema (vídeo, TV, PC por ejemplo). - En caso de tener dudas sobre el modo de funcionamiento o la seguridad de los aparatos, póngase en contacto con una persona cualificada. - Nunca enchufe o desenchufe los aparatos eléctricos con las manos mojadas. - Cuando instale este producto, compruebe que los cables de alimentación no corren el riesgo de ser dañados. - ¡Nunca cambie los cables eléctricos dañados usted mismo! En tal caso, sáquelos y recurra a una persona cualificada para que los sustituya. ATENCIÓN Avisa al usuario de la presencia de instrucciones importantes relativas al mantenimiento (la reparación) en la documentación que acompaña al aparato. Avisa al usuario de la presencia de “tensiones peligrosas” no aisladas dentro de la caja del producto y suficientemente importantes como para representar un riesgo de electrocución para las personasCFI EXTEL MEMO 2 - 03/2013 PT1 SUMÁRIO 1 INSTRUÇÕES DE SEGURANÇA............................... p.1 2 DESCRITIVO..................................................................... p.2 3 NOMENCLATURA ......................................................... p.2 a. Monitor b. Placa de rua, câmara exterior 4 INSTALAÇÃO .................................................................. p.3 a. Instalação da placa de rua (câmara exterior) b. Instalação do posto de resposta (monitor)
