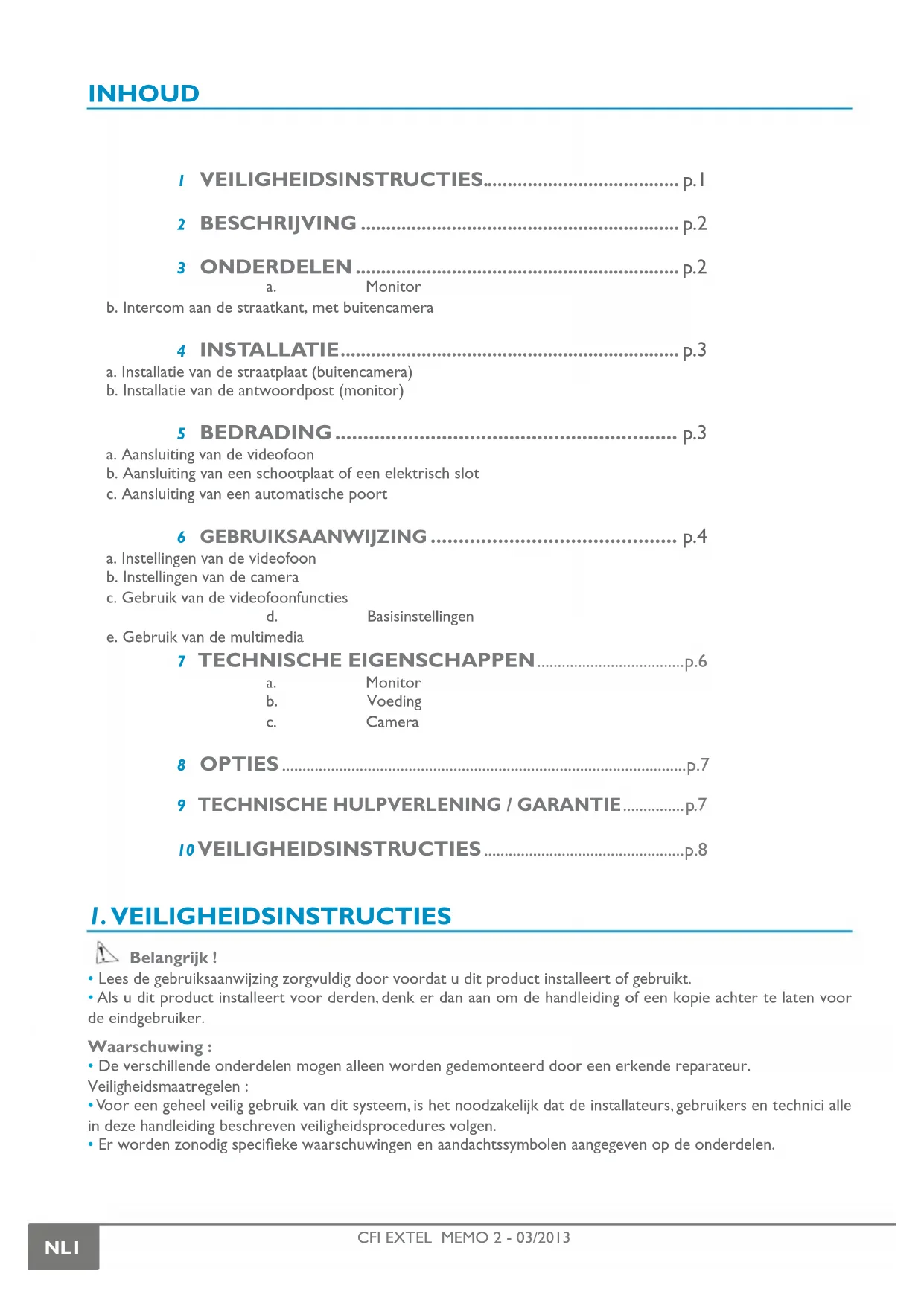

GEBRUIKSAANWIJZING MEMO 2 EXTEL

Installatie en Gebruiksaanwijzing

b. Intercom aan de straatkant, met buitencamera

4 INSTALLATIE p.3

a. Installatie van de straatplaat (buitencamera)
b. Installatie van de antwoordpost (monitor)

5 BEDRADING p.3

a. Aansluiting van de videofoon
b. Aansluiting van een schootplaat of een elektrisch slot
c. Aansluiting van een automatische poort

6 GEBRUKSAANWIJZING p.4

a. Installingen van de videofoon
b. Instellingen van de camera
c. Gebruik van de videoofoonfuncties

d. Basisinstallingen

e. Gebruik van de multimedia

Lees de gebruiksaanwijzing zorgvuldig door voordat u dit product installeert of gebruikt.
- Als u dit product installeert voor derden, denk er dan aan om de handleiding of een kopie ache ter te lately voor de eindgebruiker.

Waarschuwing :

• De verschillende onderdelen moot alleen worden gedemonteerd door een erkende reparateur.
  Veiligheidsmaatregelen :
• Voor een geheel veilig gebruik van dit system, is het nooodzakelijk dat de installateurs, gebruikers en technici alle in deze handleiding beschreiben veiligheidsprocedures volgen.
• Er worden zonodig specifieke waarschuwingen en aandachtssymbolen aangegeven op de onderdelen.

I · Monitor 4 · Intercom aan de straatkant, met buitencamera
2·Mursteun 5·Regenkap
3 - Aansluitbare adapter

Algemeenheid

Deze videofoon bestaat uit een antwoordpost voor binnen met kleurenschem en een straatunit met intercom en camera voor buiten die de communicatie möglichk maakt met de bezoeker die heeft aangebeld. De installment is eenvoudig aangezien slechts 2 draden nodig+zijn voor alle functies: belsignaal, videobeeld, intercom en bediening van de deuropener en het automatisme.

Voor een goede toepassing en werkig moet deze handleiding aandachtig worden gelezen.

3. ONDERDELEN

a. Scherm (afb. 2)

1.7" kleurenschemr (18 cm).
2. Gleuf voor Niet meegeleverde SD-kaart (max 32Gb).
3. Melodieselectie (9 ringtonen maar keuze).
4. Instellingen van de verlichting
5. Instelling van het geluidsvolume dat van buiten komt.
6. Volumeinstelling van de bel.
7. Opnieuw tonen van het beeld op het scherm // navigatie door het menu “haar links”
8. Scherm ingeschakeld, communicatie met de straatunit: eenmaal drukken is voldoende om verbinding te make met de straatunit. Met nog een keer drukken verbreekt u de verbinding met de straatunit en verdwijnt het beeld // navigatie door het menu "haar rechts"
9. Bediening van een automatisch hek (wonneer het scherm is ingeschakeld) // Uitgang van een menu.
10. Bediening slotplaat/ slot (bediening in druk, impulsbediening)(enkel van kracht als het scherm verlicht is) // Valideren in het menu.
I I. Het menu binnengaan// het menu verlaten // een Foto nemen (verlicht scherm)
12. Microfoon voor communicatie met de intercom
13. Indicator van de berichtendienst (Led knippert wanner een bezoeker aangebeld heeft zonder beantwoording)
14. Demonteerbare aansluitklem voor de aansluiting van de draden.
15. Aan de weiterijde van het scherm, contact voor de 17v-fiche van de adapter (adapter aan te sluiten op een installmentie conform de normen die van kracht zich: NFC 15-100 voor Frankrijk).

b. Straatunit, buitencamera (afb. 3)

I. IR-LED voor een betere zichtbaarheid bij schemering (licht Niet voor het blote oog zichtbaar).
2. Objectief van de wendlbare C-MOS camera (aan deachtenzijde van de camera).
3. Luidspreker: hiermee kan de persoon buiten u horen.
4. Belknop: wonneer op deze knop gedrukt worden, werklijk binnen de beltoon. Het scherm en de camera treden in werking.
5. Verlicht naambordje (automatische achtergrondverlichting van het naambordje in functie van het verlichtingsniveau). Om het etiket van de naamhouser te verrangen,licht u voorzichtig de plastic bescherming (9) op met behulp van eenkleine schroevendraaier en steekt u het etiket onder de naamhouser door
6. Microfoon: hiermee kan de bezoeker met personen binnen communicatoren.
7. Stelgaten van het objectief van de camera
8. Demonteerbare aansluitklem voor de aansluiting van de draden.

4. INSTALLATIE

Belangrijk : Wanner u uw toestel voor de installmentie wenst te proberen,ervoor zorgen dat dit Niet gebeurt met de straatunit en de monitor in bezelfde ruimte, want in dat geval zendt de videoofoon een schril geluid UIT (Larsen effect).

a. Installatie van de straatplaat (buitencamera) (fig. 4)

I. De schroef onder de straatunit verwijderen (1).
2. De straatunitaar vorenkantelen (2).
3. Het objctief van de straatunit moet op een hoogte van ongeveer Im60 geplaatst worden.
4 De regenkap goed bevestigen met behulp van de schroeven (3) en een silicone* dichting aanbrengen:tussen de kap en de muur om het sijpelen van regenwater te vermiiden (4). * Verwenden Sie kein Silicon-basierte Essigsäure (Essig Geruch).
5. De draden aansluiten volgens het draadschema.
6. De straatunit vastklikken alsook met de regenkap (5-6).
7. De bevestigingschroef opniewa anbrengen (7).

Belangrijk : De camera Niet rechtsstreeks blootstellen aan de zon op of een weerspiegelende oppervlakte.

Raadgeving : het is aanbevolen de kabels door een beschemmkoker te voeren, teneinde ze te beschemmen gegen schokken en slechte weersomstandigheden.

b. Installatie van de antwoordpost (monitor) (fig. 5)

I. De muursteun (2) bevestigen en ervoor zorgen dat het scherm van de monitor op een hoogte van ongeveer 1,60 m worden geplaatst.
2. De draden akkomstig van de straatunit.
3. De stekker van de adapter (3) aansluiten op de zichterkant van de monitor (zonder op het netwerk aan te sluiten).
4. De monitor (1) op de muursteun (2) plaatsen.
5. De stekker van de voedingsblok in het wandstopcontact 230 V steken..

Nota : in geval van stroomonderbreking, de polariteit in acht nemen (zwarte/witte draad (+) (fig. 7)).

5. BEDRADING

Dom het risico op storingen en slecht functioneren te vermijden worden het aangeraden om 'zwakstroomkabels' Niet indezelfde koker teplaatsen als sterkstroomkabels

Opgelet : verdubbel in geengeval de draden om de spanning te verhogen

a. Aansluiting van de videofoon (fig. 6)

Te gebruiken draden : · 2 draden 6 /10e tot 25 m

• 2 draden 1.5 ~mm

2 van 25 tot 100 m

I. Sluit de draden aan volgens het bijgaande schema (fig.6).

1. Er zijn slechts 2 draden nodig om alle funktie's te gebruiken: bel, beeld, intercom en deuropener (schootplaat en automatisme).

Let op de polen van de aansluiting tussen de monitor en de buitenpost (voor de aansluiting van de deuropener spelen de polen geen rol)

• "I" van de monitor waar "I" van de kamera
• "2" van de monitor waar "2" van de kamera

Belangrijk :

• Let goed op de cijfers die op de rug van de monitor en de camera staan.

b. Aansluiting van een schootplaat of een elektrisch slot (fig. 6)

Rechtstreeks aansluiten op de klemmen 5 en 6 aan de achterkant van de camera (geen verplichte polariteit in ache te nemen). Let op, deze functie is enkel beschikbaar als het scherm de buitencamera toont. Er brandt een lampje om te bevestigen.

Belangrijk: De slotplaat of het elektrische slot dat u gaat installereren, moet uitgerust zich met een mechanismisch geheugen, zoals alle EXTEL-referenties. Voor de bekabeling raadpleegt u het etiket dat zich aan dechterzijde van de camera bevindt.

c. Aansluiting van een automatische poort (afb. 6)

Sluit het direct op de klemmen 3 en 4 op de weiterijde van de camera aan. De camera geeft een "droog" contact zonder stroom dat op de bediening "drukknop" van uw van uw automatische poort.

Let op, deutsche functie is enkel beschikbaar als het scherm de buitencamera toont. Er brandt een lampje om te bevestigen.

6. GEBRUIKSAANWIJZING

a. Instellingen van de videoofoon (afb.2)

4 instellingen zijn toegankelijk aan de bovenzijde van het scherm:

Melodieselectie (9 ringtonen naar keuze)(3). Om uw keuze te valideren drukt u op de toets
- Instellungen van de verlichting (4).
Volumeregeling van de beltoon (5).
Volume-installing van de geluiden die van buitenaf komen, muziek en video (6).

b. Installingen van de camera (afb. 3)

Indien u bij de installmentie van de monitor en de straatunitaar hun uiteindelijke plek ontdekt dat de lens van de camera verkeerd uitgelijnd staat, kunt u deze bedradingsdiscrepantie corrigeren dankzij de stelgaten aan de achterzieje van de straatunit. Let op, u kunt slechts een paar centimeter in de hoogte corrigeren.

ALGEMEEN:

• Om toegang te krijgen tot de menu's van de videofoon drukt u op de toets
• Om uw keuze te valideren drukt u op de toets [←]
• Omtering te keren maar het vorige menu of een bestand te wissen, drukt u op de toets

• Om te navigeren, gebruikt u toetsen.
• Onderaan in het scherm knippert het pictogram aan te geben dat een bezoeker aangebeld heeft en dat er een Foto of video genomen werden; u vindt deze terug in de volgende Foto- of videomappen die u ingesteld heeft *.
• Na een vertraging van 3 minuten zonder dat de toetsen aangeraakt werden,.gaat het scherm in stand-bymodus gedurende een uur,ervolgens worden het scherm vollediguitgeschakeld (het worden automatisch opnieuw ingeschakeld bij een neue oproep).
• Na een elektriciteitspanne van meer dan 7min, moeten de datum en het uur opnieuw ingesteld worden.
• Wanner het geheugen van de SD-kaart Nieteer moet u geheugen toevoegen zatat er opnieuw opgenomen kan worden (minimum 100Mb - maximum 32Gb).
  Wanner het interne geheugen Nieteer voldoende is, verschijnt het pictogram
• De geheugenfunctie voor het voorbijkomen worden oorspronkelijk in fotomodus geactiveerd. Om de videomodus te activeren, voert u een SD-kaart in en volgt u de instructies in hoofdstuk 6d.

c. Gebruik van de videofoonfuncties

• Door op de knop van de straatunit te drukken, werkblinkt een geluids- en lichtsignaal van de monitor gedurende 30 seconden. Zodra de bezoeker geidentificiererd is, drukt u op toets om met hem te communiceren.
  Opmerking: Een enkele druk op toets [jis]voldoende om te communiceren met de straatunit.
• Wanneer het gesprek beeindig is, wacht u ongeveer 60 seconden of drukt u op de toetsen of hnet schermuit te schakelen.
• Het beeld weergeven:
  Als u het beeld nog 60 seconden langer op de monitor wilt latent staan, drukt u op
  Bediening van een slotplaat:
  De slotplaat of het slot treedt in werking wanner men op de knop ukt.
  Bediening van een automatisme: 四
  Druk op het automatische hek te bedieren.

Let op, deze functies zijn enkel beschikbaar als het scherm de buitencamera toont.

Wanner u de bewakingsfunctie wilt inschakelen, drukt u op [8]

• Een Foto of video make in manuele modus. In de schermfunctie kurz u het opslaan van een Foto of video zonder audio manueel activeren (30sec met de SD-kaart) door op de knop te drukken

d. Basisinstallingen

• Tijdinstelling: Om toegang te krijgen tot deijdinstelleningen, drukt u op toets [selecteert u het menu «instelleningen»]. ¹⁸ door te navigeren met de toetsen. (zie woordenlijst)

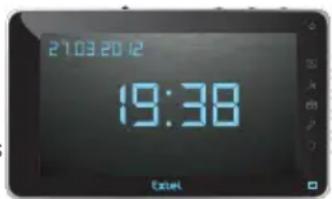

De tijd verschijnt op het scherm in stand-bymodus Foto's en video's die door de videofoon gemaakt zich, worden benoemd in functie van de datum en het uur.

• Instelling in opslagmodus video of Foto van de bezoeker: Om toegang te krijgen tot het gewenste menu, drukt u op toets , selecteert u het menu «instelingen» te navigeren met de toetsen en

e. Gebruik van de multimedia

ALGEMEEN:

• Om toegang te krijgen tot de menu's van de videofoon, drukt u op de toets en gebruikt u de schuifknuppen en m u te verplaatsen in de menu's, de toets om te bevestigen en toets om het menu te verlaten.

• De multimediafuncties worden uitgeschakeld na eenperiode van een uur: op dat moment gaat de monitor over in de stand-bystand.

• Een oproep vanaf de straatunit onderbreekt de multimediafunctie gedurende de communicatie. Vervolgens gaat de monitor over maar de stand-bystand.

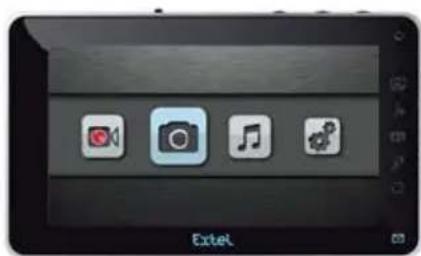

• Foto

Met het menu Foto's(Int) u uw fot's afspelen.

• U kunt deze bekijken door opnieuw maar het menu Foto te gaan => door een Foto te kiezen met behulp van

toetsen enpoortedrukkenoptoets.

• Gebruik de toetsen ondoor de foto's te navigeren.

Indien u een SD-kaart hebft: het SD-menu betreft enkel Foto's van de SD-kaart. De Foto's van het interne geheugen bevinden zich in: cervolgens

en MEM

U kunt: De gekozen Foto verwijderen, de gekozen Foto verplaatsenaar de SD-kaart, alle Foto's verplaatsenaar de SD-kaart.
Ondersteund Foto-indeling: JPEG.

Diavertoning van de Foto: zoals hierboven gaat u maar het menu Foto kies een Foto met behulp van toetsen en druk verrolgens op toets, endruk opnieuw op de diavertoning opnieuw te starten.

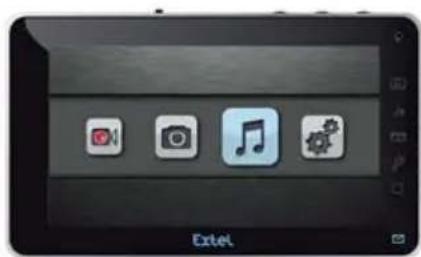

Muziek

U kunt uw muziek beluisteren via het menu Muziek. Plaats een SD-kaart in de monitor om uw favoriete muziek af te spelen,

• Maak van tevoren mapper op uw SD-kaart.

• U kunt deze bekijken door opniewaar het menu Muziek te gaan => gekozen map door muziek te kiezen met behulp van toetsen en door te drukken op toets om de muziek te lezen.

Ondersteunde audio-indeling: MP3.

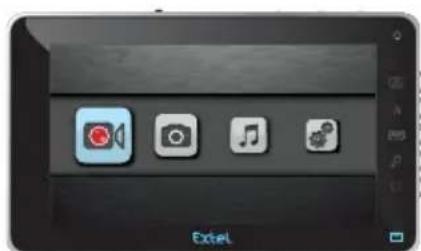

Video

U kunt video's van uw SD-kaart of opgenomen video's van uw bezoekers afsplen via het menu Video. Plaats een

SD-kaart in de monitor op de gewenste video's af te spelen,

I.Weergeven van de video's op SD-kaart:

• U kunt deze bekijken door opnieuw maar het menu Video te gaan => gekozen map => door een video te kiezen met behulp van toetsen en door te drukken op toets om de video te lezen.

Ondersteund video-indeling:AVI.

Let op: De video's worden enkel op uw SD-kaart opgeslaan

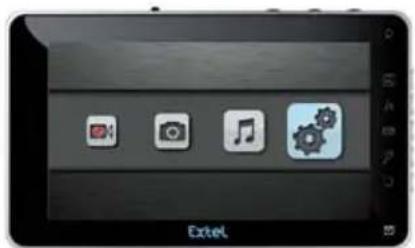

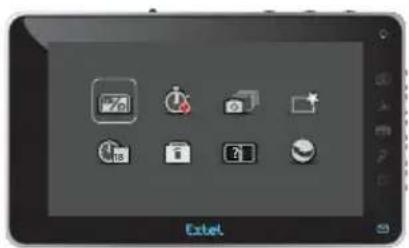

Andereinstallingen

WOORDENLIJST:

	filmopname na oproep : Foto-opname na oproep X: geen opname bij passage
	Instelling video opnametijd van bezoekers (30s, 60s, 90s, 120s)
	Instelling van het aantal genomenoto's bij een oproep van bezoekers (1p, 3p, 5p)
	Keuze van de afroleffecten van deoto's in de modus diavertoning
18	Instelling van het uur en de datum
	Formatteren van het schermgeheugen of de SD-kaart
	Status van het scherm/Beheer van deoto's in het scherm
	Herstarten
	eenoto, video of muziek wissen
	terugkeren waar de lijst metoto's, video's of muziek
SD	De gekozenoto van het scherm waar de SD-kaart verplaatsen
MEM SD	Alleoto's van het scherm waar de SD-kaart verplaatsen
MEM SD Copying..	Bij het kopieren vanoto's van het scherm waar de SD-kaart
MEM	Intern geheugen vol
	SD-kaart vol

In geval van stroomonderbreking, de polariteit in acht nemen.

Referentie: 822257
Kleurencamera C-MOS:640x480
Hoek van de beeldopname: H53° V66°
Richtbaar objectief
Lichtgevoeligkeit: 3 Lux
Bedrijfstemperatuar (ongeveer): -10°C tot +45°C.
- Beschermingsindex: IP44
- Afmetingen met kap (mm) : 160 x 120 x 30

8. OPTIES

Alle elektrische schootplaten van Extel
Alle elektrische sloten van Extel
- Alle poortmechanismen van Extel
- Voeding MODULO (bedrading fig. 7)

9. TECHNISCHE HulpVERLENING / GARANTIE

Storing Oorzaak Oplossing
• De monitor gaat Niet aan • De monitor is Niet onder stroom aangeslo-ten	• Controlleren dat de stekker van de adapter correct is ingeduwd.
• Slecht beeld en/of geluid • Omgeving • Installatie of storing	• Controller of de gebruike draden de juiste dikte hebben en of de aansluitdraden van de videofoon Niet in bezelfde buis liggen als de 230 V-draad. • Wij raden u aan te controlleren of uw product goed werkdt door een test op korte afstand uit te voeren (kabel min. 2m / max. 5m)
• Telicht beeld • Stand van de camera •Het objctief van de camera Niet rechtstreekblootstellen aan de zon of op een weerspiegelend oppervlak
• Blauw scherm, geen beltoon	Installatie • De verbinderingsradenussen de monitor en de straatunit zich omgekeerd verbonden (1 en 2).
• Geen video-opname na een oproep	• Installingen • SD-kaart	• Controller de opslagmodus hoofdstuk 6d • Controller de aanwezigheid van de SD-kaart

Indien nodig staat,onze technische Dienst tot uw beschikking www.cfi-extel.com

Laatste versie van de te downloaden kleurenhandleiding op : www.cfi-extel.com

GARANTIEVOORWAARDEN: De garantie van dit toestel is van toepassing op de onderdelen en het arbeidsloon in unsere werkplaatsen. De garantie dekt Niet: de consumptieartikelen (cellen, batterijen, enz.) en de schade veroorzaakt door: verkeerd gebruik, slechte installmentie, interventie van buitenaf, beschadiging door fysieke of elektrische schok, val of atmosferisch verschijnse.

• Het toestel nicht openen om de dekking van de garantie Niet te verliezen.
  Bij een eventuele terugkeer naar de Naverkoopdienst, het beeldschem beschemmen om krassen te vermijden.
• Onderhonden met een zachte doeck, geen solventen gebruiken.Trek voordat u het system reinigt de stekker uit of zet het apparaat uit.

OPGELET: Gebruik geen producten die stoffen als carboxyl, alcohol of eensgelijks bevatten. Behalve het risico dat het uw apparaat beschadigt, zich de dampen gevaarlijk voor uw gezondheid en zich ze explosief. Gebruik bij het schoonmaken geen hulpmiddelen die de stroom geleiden (metalen borstels, suntige voorwerpen... of anders).

De kassabon of de factuur dient als bewijs van de aankoopdatum.

10. VEILIGHEIDSINSTRUCTIES

Schade die wordtveroorzaakt door het Niet respecteren van de handleiding, leidt tot het verrallen van de garantie. Wij aanvaarden geen enkele verantwoordelijkheid voor schade die hier het gevolg van is!

We aanvaarden geen enkele verantwoordelijkheid betreffende enige schade aan goedenen of Personen die isveroorzaakt door een verkeerd gebruik of door het Niet respecteren van de veiligheidsinstructies.

Dit product is vervaardigd met volledige inachtneming van de veiligheidsinstructies. Om deze verilgheid te behouden en om het optimale gebruik van dit product te garanderen, dient de gebruiker de veiligheidsinstructies en de waarschuwingen in deze handleiding in acht te nemen.

: Dit symbol geeft een risico op elektrische schokken of kortsluiting aan.

• U dient dit product alleen te gebruiken bij een spanning:tussen 100-240 volt en 50-60 hertz. - Probeer dit apparaat nooit met een andere spanning te gebruiken.
• Let erop dat alle elektrische aansluitingen van het systeme conform de gebruiksinstructies zijn.
• Verzeker u er in bedrijven van dat u de regels voor het voorkomen van ongelukken inzake elektrische installations inucht neemt.
• Op scholen, opleidingen, werkplaatsen... is de aanwezigheid van bevoegd personeeloodzakelijk voor het controlleren van de werking van elektrische apparaten.
• Houd de gebruiksinstructies van andere apparaten die+zijn verbonden met het system in acht. (videorecorder, TV, PC bijvoorbeeld)
• Neem contact op met een deskundig persoon in het geval dat u twijfelt over de werkking of de verilgheid van de apparaten.
• U mag nooit met natte handen elektrische apparaten aansluiten of de stekkers uit stopcontacten trekken.
• Controllerijdens de installmentie van dit product goed of de voedingskabels geen risico lopen beschadigd te raken.
• Vervang nooit zich beschadigde elektrische kabels! Verwijder ze in dat geval en doe beroep op een deskundig persoon.

OPGELET:

Waarschuwt de gebruiker over de aanwezigheid van belangrijke instructies betreffende het gebruik en het onderhoud (de reparatie) in de documentatie bij het apparaat.

Waarschuwt de gebruiker over de aanwezigheid van nicht-geisoleerde 'gevaarlijke spanningen' binnenin de kast van het product die van voldoende omvang zijn om een risico op elektrrocutie voor Personen te beteken.

SICHERHEITSEMPFHLUNGEN. p.2
2 BESCREIBUNG. p.2
3 STUCKLISTE p.2

a. Monitor
