GEBRUIKSAANWIJZING Weva DB9035E EXTEL

• Lees de gebruiksaanwijzing zorgvuldig door voordat u dit product installeert of gebruikt.

• Als u dit product installeert voor derden, denk er dan aan om de handleiding of een kopie achter te laten voor de eindgebruiker. Waarschuwing :

• De verschillende onderdelen mogen alleen worden gedemonteerd door een erkende reparateur. Veiligheidsmaatregelen :

• Voor een geheel veilig gebruik van dit systeem, is het noodzakelijk dat de installateurs, gebruikers en technici alle in deze handleiding beschreven veiligheidsprocedures volgen.

• Er worden zonodig specifieke waarschuwingen en aandachtssymbolen aangegeven op de onderdelen. Opgelet :

• De gebruiker van dit systeem is verantwoordelijk en is verplicht om te controleren of de videobewaking in overeenstemming is met de wetgeving in het land waarin het wordt gebruikt.

• Hoewel ze digitaal zijn, zijn de camera’s gevoelig voor interferentie van draadloze telefoons, magnetrons en andere draadloze apparatuur die werken op 2.4 GHz (WIFI bijvoorbeeld).

• Houd het systeem tijdens de installatie en het gebruik op minstens 3 meter afstand van dergelijke apparatuur. N.B. :

Alle actieve elektronische componenten zijn gevoelig voor elektrostatische ontladingen van het menselijk lichaam. Verwijder altijd de statische elektriciteit van uw lichaam (door bijvoorbeeld met een vinger één van de batterijcontacten – rode draad of zwarte draad )

De garantie dekt geen enkele schade die voortkomt wanneer deze instructies niet zijn opgevolgd.

(fig. 1) 1 • Monitor 6 • Antennehouder 2 • Muursteun 7 • Verbindingskabel voor slotpen of elektrisch slot. 3 • Aansluitbare adapter 8 • Antennekabel (ongeveer 2 m) 4 • Intercom aan de straatkant, met buitencamera 9 • Elektronikteil 5 • Regenkap 10 • Antenne Algemeenheid Deze videofoon bestaat uit een antwoordpost voor binnen met kleurenscherm en een straatunit met intercom en camera voor buiten die de communicatie mogelijk maakt met de bezoeker die heeft aangebeld. Voor een goede toepassing en werking moet deze handleiding aandachtig worden gelezen. Opgelet : Als u een test uitvoert op uw videofoon voor de installatie (test op korte afstand) dient u een minimale afstand tussen de monitor en de intercom aan de straatkant van ongeveer 3 meter (Larsen effect).CFI EXTEL WEVA - 11/2011 NL3

a. Monitor (fig. 2) 1. Indicator: Opname in uitvoer (knippert)2. Indicator van niet afgelezen opname3. Stekker geluidsverbinding // Inschakeling4. “DEL” (WIS) functie in het menu // Toegang tot de monitor5. Bediening schootplaat/slot en/of poortautomatisme (van toepassing wanneer het beeldscherm aan staat) // bevestiging “OK”a. Een druk van 2 seconden op de bediening van een poortautomatisme.b. Een korte druk (korter dan 1 seconde) voor de bediening van een schootplaat of een elektrisch slot. 6. Toegang tot het menu // “EXIT” (VERLATEN)7. Cursor onderzijde // handmatige opname8. Rechter cursor // Instelling van het volume9. Microfoon voor het gesprek.10. Antenne11. Speler SD-kaart (32 Go Max. - 1 Go Min) 12. Stekker via de plug 5 V (adaptor die moeten worden aangesloten op een installatie die in overeenstemming is met de geldende normen: NFC 15 100 voor Frankrijk). 13. Open te vouwen houder b. Intercom aan de straatkant, met buitencamera (fig. 3) 1. IR LED, nachtvisie. (licht niet zichtbaar met het blote oog)2. Objectief van de C-MOS camera met richtbaar automatisch irisdiafragma (aan de achterkant van de camera)3. Luidspreker om de bewoner met de bezoeker te laten communiceren.

4. Belknop : de beltoon wordt binnen en buiten gehoord en het scherm en de camera worden ingeschakeld zodra

deze knop wordt ingedrukt.5. Naamkaartje en indicatielamp : - Als het elektronisch kastje met batterijen wordt gevoed gaat het lampje pas branden na een oproep. - Als het elektronisch kastje wordt gevoed met laagspanning (12 of 24 V / ), gaat het lampje branden als het te donker wordt.- Plastic bescherming die voorzichtig met een kleine schroevendraaier moet worden opgelicht om het etiket met de naam te kunnen plaatsen.6. Microfoon : om de bezoeker met de bewoner te laten communiceren.

Belangrijk : Deze videofoon heeft een bereik van 300 m in open terrein. Dit bereik kan behoorlijk worden verminderd door bepaalde factoren uit de omgeving (nabije radiostoringen, enz.).Het is dan ook noodzakelijk alle onderdelen van de videofoon voor de uiteindelijke bevestiging te testen om de beste plaats voor de straatunit en de monitor te bepalen. a. Het draadloze apparaat voor binnen bestaat uit : Samenstelling : - een straatplaat - een elektronisch kastje dat de radio zendontvanger en de batterijen onderbrengt (niet meegeleverd). - regenkap - antenne Opgelet : De camera niet rechtstreeks blootstellen aan de zon op of een weerspiegelende oppervlakte. Raadgeving : het is aanbevolen de kabels door een beschermkoker te voeren, teneinde ze te beschermen tegen schokken en slechte weersomstandigheden.

Installatie van de elektronikteil kadtje (fig.5) Gebruik een zesaderige kabel voor de verbinding kastje/ straatunit en neem hierbij de kleuren in acht (afb. 8). Breng 4 batterijen van het type LR20 in het elektronische kastje aan om de draagwijdte van de radiofrequentie te testen. Dient de antenne zo ver mogelijk van alle metalen oppervlakten, storingsbronnen en obstakels tussen het kastje en uw huis gehouden te worden (het mag vooral geen bladeren of takken aanraken). Voor het beste resultaat moet het hoog genoeg geïnstalleerd worden (ongeveer 1,60 meter boven de grond) en in een verticale positie. N.B. : Als de transmissie van slechte kwaliteit is, kunt u de kabel van 2 meter gebruiken om een betere positie te vinden.Voer, na het bepalen van de ideale plaats, de definitieve montage uit:1•Haal het deksel van het kastje door de 6 kruisvormige schroeven los te draaien(H) Opgelet : Aak het elektronische circuit niet direct aan (zie opmerking in hoofdstuk 2 : Belangrijk – p 2) 2•Bevestig het kastje met twee schroeven (J) aan de boven- en onderkant. De antenne bevindt zich rechts bove-naan.3•Vergeet niet om van te voren de kabel voor de straatplaat door het gat in de pilaar te halen. en 2 draden (F) voor de verbinding kastje /elektrische slotpen (boor het gat in de pilaar of in de muur). De over-gang (F) (een rode en een zwarte) aan het slot of elektrische slotplaat en op bornier „LOCK“ van de elektronische doos N.B. : Installeer geen andere antenne dan de oorspronkelijke antenne die meegeleverd is. Opgelet : Steek de batterijen er nooit in voordat de installatie volledig voltooid

Installatie van de intercom aan de straatkant (met camera) (fig.6 / 7 / 8) Tip : wij raden aan om de kabels (voor de straatplaat en de elektrische slotplaat) door een koker te halen om deze tegen stoten en slechte weersomstandigheden te beschermen. Om oxidatie en slechte contacten te voorko-men, moeten de extra lengtes van de 6 geleidekabels niet worden afgeknipt. Het is beter om deze rond zichzelf te winden tussen de pilaar en het elektronische kastje (fig. 7). 1•Verwijder de kruisvormige schroef (A)2•Kantel de straatplaat (B) naar voren en maak het van onderen los3•Met gebruik van de 3 schroeven (K), bevestigt u het regenkap (C) aan de muur, zodat het gat (D) zich tegenover de kabel bevindt (E).4•Plaats een siliconenstrip achter het regenkap (C) om deze tegen het water te beschermen dat langs de muur loopt.5•Haal de verbindingskabel door het gat.6•Sluit de 6 draden (E) aan de achterkant van de straatplaat aan :VIDEO (gele) GND (zwarte) SPK (bruin) MIC (witte) KEY (groene ) VCC ( rode)7• Verifieer de oriëntatie van de camera (fig. 8). 8•Breng de straatplaat op zijn plaats terug en bevestig het met de schroef (A). Voor het voltooien van de installatie van de straatplaat , opent u het batterijvakje van het elektronische kastje en steekt u er vier 1,5V alkaline LR20 batterijen in. Verzeker u ervan dat u de polariteiten aanhoudt. Sluit het batteri-jenvakje en zet het deksel van het elektronische kastje weer op zijn plaats met de 6 kruisvormige schroeven (H). Verzeker u ervan de afdichting niet te beschadigen. U kunt een voedingsbron met laagspanning gebruiken, uit een transformator van het type WETR 14602 SER.R1 of een poortautomatisme (12 ou 24 V / ). Deze wordt bevestigd

de contactpunten van het elektronische kastje. In het geval dat er constante spanning V wordt gebruikt, dient u zeer goed op de polariteit +/- te letten. Opgelet : Als u geen batterijen gebruikt maar een voedingsbron 12/24 V / (poortmechanisme) verbindt deze dan op wijze. Fig. 9Bij gebruik van een 12/24 V/ stroombron / is het noodzakelijk de batterijen te verwijderen.Gebruik geen oplaadbare batterijen.CFI EXTEL WEVA - 11/2011 NL5

CFI EXTEL WEVA - 11/2011

NL6 b. Installatie monitor (fig.4) Installeer de monitor op ongeveer 1,60 m afstand van de grond (voor optimale ontvangstcondities). Kies voor de plaats van de monitor een plek die niet in de buurt is van muren van gewapend beton, spiegels, metalen rekken etc. Houd de monitor uit de buurt van alle apparaten die voor sterke elektrische interferenties zorgen. Om het even welke omgeving met sterke elektrische ladingen kan voor interferenties zorgen en het gebruik ver-storen (in het bijzonder WIFI). Klap, voor een installatie op een tafel, de poot (A) uit en plaats de monitor op een stabiele ondergrond.Aansluiting van de monitor: 1. Verbind het snoer van de 5 V -adapter met de ‘Voedingsplug’ van de monitor. (B)2. Sluit de adapter aan op een stopcontact 230 VOpgelet : Plaats de monitor alleen op harde en stabiele oppervlakken.

5. GEBRUIKSAANWIJZING

De monitor moet in de modus slaapstand staan, het lampje moet blauw branden. (deze modus wordt actief met de toets ) Hij moet op een stabiel oppervlakte worden gezet, met de ontvouwde antenne. Wanneer er op de ‘Call’ knop (Gespreksknop) wordt gedrukt op de straatplaat, zal de handset gedurende ongeveer 8 seconden overgaan. Op hetzelfde moment zal er op de straatplaat een beltoon overgaan om te bevestigen dat het gesprek door wordt gezonden U hebt ongeveer 30 seconden de tijd om de oproep te beantwoorden. Na deze periode, de elektronische kastje overhandigt zich in vorige dag. als uw elektronische kastje wordt gevoed met een bron 12 of 12 ou 24 V / , kunt u de communicatie met de intercom forceren door op de toets te drukken . Als het elektronische kastje met batterijen is gevoed, gaat de oproep verloren. U kunt een gesprek beginnen door tijdens de oproep gedurende op de toets te drukken en . U kunt het volume verhogen door op de knop te drukken .De gespreksduur is geprogrammeerd op 30 seconden. Om deze tijd te verlengen met 30 seconden, drukt u opnieuw op de knopb of tijdens een communicatie).Als het elektronische kastje met laagspanning is gevoed of ant (3 seconden).1• Opname via de monitor: (SD kaart vereist)Als de optie “visiting record” (opname bij bezoek) (zie b. blz.7) niet ingeschakeld is, kunt u de opname starten/onderbreken door te drukken op .Als de optie “visiting record” (opname bij bezoek) ingeschakeld is, start de opname automatisch op bij een oproep vanaf de straatunit. 2• Wanneer het gebruikt wordt met een elektrische slotplaat (of elektrisch slot) :De elektrische slotplaat kan alleen worden geopend wanneer er een gesprek plaatsvindt met een bellern (Als het elektronische kastje met laagspanning is gevoed), Om deze te openen drukt u kort op de vervolgens steunen kort op (1 sec.).Opgelet : Kunt u het gesprek beëindigen door te drukken bij functioneren op de batterij.N.B. : De slotplaat of het slot moet worden uitgerust met een mechanisch geheugen zodat de deur/ het hek kan worden geopend3• Wanneer het gebruikt wordt door een automatische opener dat geactiveerd wordt door het afbreken van een contact : Opgelet : De automatische deuropener kan op ieder als het elektronische kastje met laagspanning is gevoed - Druk tijdens een communicatie gedurende 3 seconden op de toets .- Druk, zonder communicatie, op en vervolgens gedurende 3 seconden op .Herinnering : De ontvangst van een oproep op de monitor is alleen mogelijk als het in de modus slaapstand staat en met de intercom aan de straatkant (zie hoofdstuk ‘Koppelen’) is verbonden.Belangrijk : Deze videofoon heeft een bereik van 300 m in open terrein. Dit bereik kan behoorlijk worden ver- minderd door bepaalde factoren uit de omgeving (nabije radiostoringen, enz.).

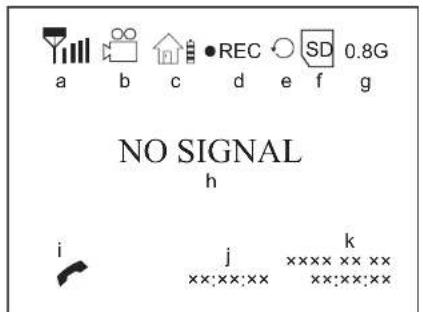

6. PRESENTATIE VAN DE IKONEN

a. Kwaliteit van het signaalb. Opnamemodusc.lading van de batterij in de intercom aan de straatkant - de batterij is vol (geel) - Zwakke batterij (rood/knippert)d. Handmatige opname

: geen SD-kaart F : SD-kaart vol Err. : geen SD-kaart

: Nieuwe opname toegestaanf. Indicator van de SD-kaartg. Capaciteit van de SD-kaarth. Verlies van het signaali. stekker verbindingj. Opnametijdk. Datum en tijd

Druk op het menu ESC gedurende 2 seconden om de volgende schermen weer te geven ( en u kunt er langs schuiven, OK en uw keuze bevestigen) 126,*1$/ 5(& D E G H I J

a. Instellingen camera b. Instellingen voor de opname c. Gebeurtenis lijst d. ParametersCFI EXTEL WEVA - 11/2011 NL7

a. Instellingen camera 1• Lichtinstelling van de camera : Druk op OK om de met de schuifregelaar de lichtinstelling aan te passen Druk op om de lichtinstelling aan te passen, druk opnieuw OK om de instelling te bevestigen en het menu te sluiten 2• Koppelen : Druk op , en druk vervolgens op OK om het menu te openen, het systeem zal nu gedurende 60 secondes aangaan. Bel vanaf de intercom, en druk vervolgens binnen 60 secondes op de koppel-sleutel (fig5-1) in het elektro-nische kastje. Zodra u het koppelen heeft uitgevoerd, verschijnt er een beeld op de intercom aan de straatkant.Opmerking : het wordt ten sterkste aangeraden om voor de installatie het elektronische kastje met de intercom aan de straatkant te koppelen. Druk op ‘ESC’ om het menu te sluiten b. Instellingen voor de opname (de geregistreerde sequenties zijn in formaat „.avi“) 1• Opnamemodus : Gebruik de knopen ON/OFF om te kiezen. Opmerking : Als u niet op een oproep reageert neemt de monitor gedurende 30 secondes uw bezoeker op de video op. De controlecode geeft een niet afgelezen opname weer.2• Formatteren van de SD-kaart : Druk op OK om de functie Formatteren te openen Kies end ruk op OK om te formatteren. Opmerking : Verifieer dat de SD-kaart niet is vergrendeld (indicatie p. 6-e). Voor het eerste gebruik wordt het aanbevolen om de SD-kaart voor het gebruik te formatteren. 3• Een bestand wissen : In deze stand kunt u kiezen de eerste opnames definitief met de meest recente opnames te overschrijven. Gebruik de knopen ON/OFF om te kiezen en druk op OK om op te slaan Druk op ‘ESC’ om het menu te sluiten c. Gebeurtenis lijst 1• Modus visualisering : Druk op OK om de opgeslagen bestanden te openen Druk opnieuw op OK de knop om de bestanden af et spelen of te stoppen. 2• Modus afspelen : Druk op om het volume af te stellen. Druk op om achteruit te gaan: 2x, 4x, 8x en 16x Druk op ESC om de opname te onderbreken en te sluiten

1• 2• 3• Modus wissen : Druk op ‘DEL’ om de modus te openen Druk op om het gekozen bestand te wissen of op om alles te wissen. Druk op OK en kies de icoon en druk vervolgens op OK om het te wissen. Druk op ‘ESC’ om het menu te sluiten d. Parameters 1• Instellen Datum/tijd : Druk op om de gewenste datum en tijd in te stellen Druk op om de klok van het systeem in te stellen. Druk op OK om de instellingen te bevestigen 2• Versie programma : de versie van het systeem wordt weergegeven voor de intercom aan de straatkant en de monitor3• Formaat TV : Gebruik om voor de TV tussen ‘NTSC’ en ‘PAL’ (aanbevolen). te kiezen 4• Standaardinstellingen : Druk op OK om het menu te openen, kies , en druk vervolgens OK. Druk op ‘ESC’ om het menu te sluiten tir

9. TECHNISCHE EIGENSCHAPPEN

a. Technische gegevens : RF specificatie - Radiofrequentie 2,402-2,454 GHz - Digitale Modulatie GFSK (Frequency Hopping Spread Spectrum) - Anti-interferentie. - Bandbreedte van de keten: 2MHz b. Monitor (MN WEVA) - Referentie : 810268- Beeldscherm : 18 cm diagonaal - Voeding van de monitor : 5V - Verbruik : 900 mA - Afmetingen : 220 x 143 x 35 (mm)- Gebruikstemperatuur: - ongeveer -10°C tot 40°C

NL10 c. Voeding - Adapter 230 V /5 V 1A In geval van stroomonderbreking, de polariteit in acht nemen. d. Camera (PL WEVA) - Referentie :820659 - Verwijzing : - Afmetingen : 150 x 115 x 42 mm - Werkingstemperatuur: - ongeveer -10°C tot 45°C - Camera : C-MOS - Lens : H : 62° V : 42° - Gevoeligheid < 8 lux - IP 44

• Werkt in het geheel niet • Geen voeding • Verifieer de aansluiting van de adaptor

• Verifieer dat de batterij van de monitor vol- doende is opgeladen (led blauw

• Verifieer de spanning van de batterijen in het elektronische kastje

• Op de intercom aan de straatkant wordt gebeld, maar de monitor gazat niet

• Probleem met het koppe- len.

• Koppel het elektronische kastje met de moni- tor

• Zet de monitor in de buurt van het elektro- nische kastje en verifieer als het apparaat ...

• Geen geluid buiten en binnen

• Opening van microfoon verstopt door een insect

• Ontstop en reinig het gat voorzichtig (pas op dat u de microfoon niet beschadigt)

• Controleer de aansluiting van de witte of bruin kabel met de intercom aan de straatkant

• Slecht beeld • Probleem met de instelling • Open het menu en verifieer het videoformaat (p 8)

• Onmogelijk om op de SD-kaart te nemen op

• Probleem met de bescher- ming

• Verifieer dat de kaart niet is geblokkeerd of vol is (zie de indicaties op het scherm p 6-e) Indien nodig staat onze technische dienst tot uw beschikking www.cfi-extel.com Laatste versie van de te downloaden kleurenhandleiding op : www.cfi-extel.com GARANTIEVOORWAARDEN : De garantie van dit toestel is van toepassing op de onderdelen en het arbeidsloon in onze werkplaatsen. De garantie dekt niet : de consumptieartikelen (cellen, batterijen, enz.) en de schade veroorzaakt door : verkeerd gebruik, slechte installatie, interventie van buitenaf, beschadiging door fysieke of elektrische schok, val of atmosferisch verschijnsel.

• Het toestel niet openen om de dekking van de garantie niet te verliezen.

• Bij een eventuele terugkeer naar de Naverkoopdienst, het beeldscherm beschermen om krassen te vermijden.

• Onderhouden met een zachte doek, geen solventen gebruiken. Trek voordat u het systeem reinigt de stekker uit of zet het apparaat uit. OPGELET Gebruik geen producten die stoffen als carboxyl, alcohol of eensgelijks bevatten. Behalve het risico dat het uw apparaat beschadigt, zijn de dampen gevaarlijk voor uw gezondheid en zijn ze explosief. Gebruik bij het schoonmaken geen hulpmiddelen die de stroom geleiden (metalen borstels, puntige voorwerpen... of anders). De kassabon of de factuur dient als bewijs van de aankoopdatum.

12. VEILIGHEIDSINSTRUCTIES

Schade die wordt veroorzaakt door het niet respecteren van de handleiding, leidt tot het vervallen van de garantie. Wij aanvaarden geen enkele verantwoordelijkheid voor schade die hier het gevolg van is! We aanvaarden geen enkele verantwoordelijkheid betreffende enige schade aan goederen of personen die is veroorzaakt door een verkeerd gebruik of door het niet respecteren van de veiligheidsinstructies. Dit product is vervaardigd met volledige inachtneming van de veiligheidsinstructies. Om deze veiligheid te behouden en om het optimale gebruik van dit product te garanderen, dient de gebruiker de veiligheidsinstructies en de waarschuwingen in deze handleiding in acht te nemen. De gebruiker van dit apparaat is er voor verantwoordelijk en is verplicht te controleren of de videobewaking in overeenstemming is met de geldende wetgeving in het land waarin het wordt gebruikt. : Dit symbool geeft een risico op elektrische schokken of kortsluiting aan. - U dient dit product alleen te gebruiken bij een spanning tussen 100-240 volt en 50-60 hertz. - Probeer dit apparaat nooit met een andere spanning te gebruiken. - Let erop dat alle elektrische aansluitingen van het systeem conform de gebruiksinstructies zijn. - Verzeker u er in bedrijven van dat u de regels voor het voorkomen van ongelukken inzake elektrische installaties in acht neemt. - Op scholen, opleidingen, werkplaatsen... is de aanwezigheid van bevoegd personeel noodzakelijk voor het controleren van de werking van elektrische apparaten. - Houd de gebruiksinstructies van andere apparaten die zijn verbonden met het systeem in acht. (videorecorder, TV, PC bijvoorbeeld) - Neem contact op met een deskundig persoon in het geval dat u twijfelt over de werking of de veiligheid van de apparaten. - U mag nooit met natte handen elektrische apparaten aansluiten of de stekkers uit stopcontacten trekken. - Controleer tijdens de installatie van dit product goed of de voedingskabels geen risico lopen beschadigd te raken. - Vervang nooit zelf beschadigde elektrische kabels! Verwijder ze in dat geval en doe beroep op een deskundig persoon. OPGELET Waarschuwt de gebruiker over de aanwezigheid van belangrijke instructies betref- fende het gebruik en het onderhoud (de reparatie) in de documentatie bij het apparaat. Waarschuwt de gebruiker over de aanwezigheid van niet-geïsoleerde ‘gevaarlijke spanningen’ binnenin de kast van het product die van voldoende omvang zijn om een risico op elektrocutie voor personen te betekenen.CFI EXTEL WEVA - 11/2011
