MANUALE UTENTE Levo JSV742N2 EXTEL

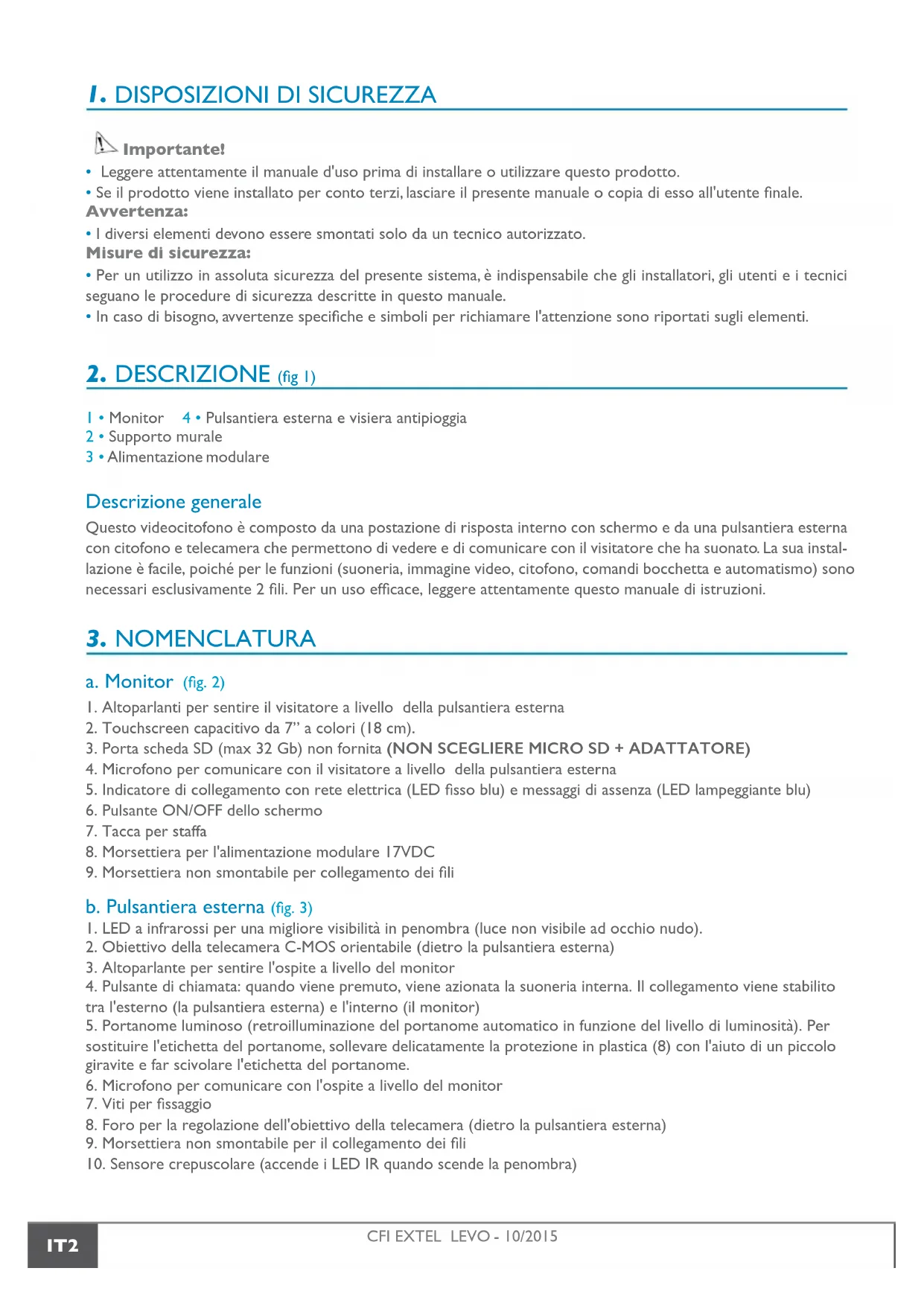

DISPOSIZIONI DI SICUREZZA

• Leggere attentamente il manuale d'uso prima di installare o utilizzare questo prodotto.

• Se il prodotto viene installato per conto terzi, lasciare il presente manuale o copia di esso all'utente nale. Avvertenza:

• I diversi elementi devono essere smontati solo da un tecnico autorizzato. Misure di sicurezza:

• Per un utilizzo in assoluta sicurezza del presente sistema, è indispensabile che gli installatori, gli utenti e i tecnici seguano le procedure di sicurezza descritte in questo manuale.

• In caso di bisogno, avvertenze speciche e simboli per richiamare l'attenzione sono riportati sugli elementi.

2. DESCRIZIONE (g 1)

1 • Monitor 4 • Pulsantiera esterna e visiera antipioggia 2 • Supporto murale 3 • Alimentazione modulare Descrizione generale Questo videocitofono è composto da una postazione di risposta interno con schermo e da una pulsantiera esterna con citofono e telecamera che permettono di vedere e di comunicare con il visitatore che ha suonato. La sua instal- lazione è facile, poiché per le funzioni (suoneria, immagine video, citofono, comandi bocchetta e automatismo) sono necessari esclusivamente 2 li. Per un uso efcace, leggere attentamente questo manuale di istruzioni.

1. Altoparlanti per sentire il visitatore a livello della pulsantiera esterna

4. Microfono per comunicare con il visitatore a livello della pulsantiera esterna

5. Indicatore di collegamento con rete elettrica (LED sso blu) e messaggi di assenza (LED lampeggiante blu)

8. Morsettiera per l'alimentazione modulare 17VDC

9. Morsettiera non smontabile per collegamento dei li

b. Pulsantiera esterna (g. 3)

1. LED a infrarossi per una migliore visibilità in penombra (luce non visibile ad occhio nudo).

2. Obiettivo della telecamera C-MOS orientabile (dietro la pulsantiera esterna)

3. Altoparlante per sentire l'ospite a livello del monitor

4. Pulsante di chiamata: quando viene premuto, viene azionata la suoneria interna. Il collegamento viene stabilito

tra l'esterno (la pulsantiera esterna) e l'interno (il monitor)

5. Portanome luminoso (retroilluminazione del portanome automatico in funzione del livello di luminosità). Per

sostituire l'etichetta del portanome, sollevare delicatamente la protezione in plastica (8) con l'aiuto di un piccolo giravite e far scivolare l'etichetta del portanome.

6. Microfono per comunicare con l'ospite a livello del monitor

8. Foro per la regolazione dell'obiettivo della telecamera (dietro la pulsantiera esterna)

9. Morsettiera non smontabile per il collegamento dei li

N.B.: Se si desidera provare il prodotto prima dell’installazione, fare attenzione a non effettuare il test con pul- santiera esterna e il monitor nella stessa stanza, altrimenti il videocitofono emetterà un suono stridente (effetto Larsen). a. Installazione della pulsantiera esterna (g. 5)

1. Svitare la vite che si trova sotto la pulsantiera esterna

2. Spostare la pulsantiera esterna in avanti

3. L'obiettivo della pulsantiera deve trovarsi ad un'altezza di circa 1,60 m.

4. Mettere del silicone* tra la visiera e il muro per evitare lo scorrimento dell'acqua. *Non utilizzare silicone a

base di acido acetico (con odore di aceto).

5. Fissare solidamente la visiera antipioggia con l'aiuto di viti (5).

6. Collegare i li rispettando lo schema di cablaggio (g.6).

7. Incastrare la pulsantiera esterna sulla sua visiera antipioggia.

8. Stringere le viti di ssaggio

Importante: Non esporre la telecamera direttamente al sole o di fronte a una supercie riettente. Consiglio: si raccomanda di far passare i cavi all'interno di un cavidotto, per proteggerli dagli shock e dalle intemperie. b. Installazione del monitor (g. 4)

1. Fissare il supporto murale (2) facendo in modo che lo schermo del monitor si trovi ad un'altezza di circa 1,60m.

2. Collegare i 2 li della pulsantiera esterna e i 2 ili di alimentazione (cap. 4.a) rispettando attentamente lo schema

di cablaggio (g 6 per un'installazione di base)

3. Posizionare il monitor sul supporto murale.

4. Soltanto dopo aver collegato la pulsantiera esterna, collegare l'alimentazione da 230 V~ sull'adattatore modulare

(su un'installazione conforme alle norme in vigore, NFC 15-100 per la Francia) Rispettare le polarità dell'alimentazione. c. Installazione della telecamera supplementare (opzione)

• Collegare i li rispettando lo schema di cablaggio (g.6).

• Scegliere un luogo appropriato per l'installazione della telecamera.

• Accertarsi che nessun elemento disturbi l'installazione.

• Avvitare la parte murale con le viti fornite

• Avvitare la telecamera sul supporto.

• Puntare la telecamera nella direzione desiderata e serrare la vite laterale di ssaggio.

• Collegare la telecamera al sistema di videocitofono

Per evitare la presenza di parassiti e di malfunzionamenti, non far passare il cavo del videocitofono nello stesso cavidotto dei cavi elettrici. Attenzione: non è necessario, in nessun caso, raddoppiare i fili per aumentarne la sezione. a. Collegamento del videocitofono (g. 6) Fili da utilizzare: • 2 fili 6 /10

1. Collegare i fili rispettando lo schema di cablaggio (fig. 6).

2. Per collegare la telecamera, per tutte le funzioni sono necessari soltanto 2 fili: suoneria, immagine video, interfo-

no e i comandi di apertura (bocchetta e cancello automatico).IT4

CFI EXTEL LEVO - 10/2015

• Morsetto “1” del monitor sul morsetto “1” della pulsantiera.

• Morsetto “2” del monitor sul morsetto “2” della pulsantiera. Importante:

• Per il cablaggio fare riferimento all'etichetta incollata sul lato posteriore del monitor e sul lato posteriore della pulsantiera. b. Collegamento di una bocchetta o serratura elettrica Collegarla direttamente ai morsetti 5 e 6 che si trovano sul lato posteriore della pulsantiera (non è necessario rispettare alcuna polarità). Da notare che questa funzione è valida esclusivamente se lo schermo è acceso. Al momento dell'azionamento può essere emesso un suono sordo. Importante: La bocchetta o la serratura elettrica da installare dovrà essere munita necessariamente di una me- moria meccanica come riportato nei riferimenti EXTEL. Per il cablaggio fare riferimento al lato posteriore della pulsantiera. c. Collegamento di un cancello automatico Collegarla direttamente ai morsetti 3 e 4 che si trovano sul lato posteriore della pulsantiera. La pulsantiera lancia un contatto "secco" senza corrente, da collegare sul comando "pulsante" dell'automatismo. Da notare che questa funzione è valida esclusivamente se lo schermo è acceso. Al momento dell'azionamento può essere emesso un suono sordo. d. Collegamento di una telecamera supplementare Fili da utilizzare:

1. Collegare i li rispettando lo schema di cablaggio (g. 6).

2. Per collegare la telecamera non è necessario rispettare la polarità.

3. i li della pulsantiera esterna e i li della telecamera devono essere collegati insieme.

6. MODALITÀ DI IMPIEGO

a. Descrizione generale Sorare lo schermo per accenderlo Quando il monitor è acceso, viene visualizzata la schermata principale.

1. Data nel formato mm-gg-aaaa

3. Scheda "Videocitofono"

4. Scheda "Visitatore registrato"

5. Scheda "Regolazioni"

Afnché la scheda SD venga presa in conto, deve essere inserita quando il monitor è spento.

b. Scheda regolazioni

1. Selezionare la presa di foto (icona foto blu), la registrazione video (icona telecamera blu), o né l'una né l'altra

(icone foto e telecamera collegate) in caso di chiamata in assenza o in monitoring

2. Scegliere la durata di registrazione video in caso di chiamata in assenza o in monitoring (10s o 20s o 30s)

3. Sezionare il numero di foto da scattare in caso di chiamata in assenza o in monitoring (1 o 3 o 5 foto)

4. Pittogramma risparmio energetico incluso

5. Selezionare una melodia (a scelta tra 6 disponibili)

6. Impostare la data e l'ora

7. Eliminare tutti i dati (foto e video manuali o automatici)

8. Visualizzare lo stato della scheda SD e della memoria interna

9. Ripristinare le impostazioni di fabbrica

10. Scheda in corso (pittogramma, senza azione)

11. Ritorno alla pagina iniziale

c. Scheda videocitofono

1. Immagine dell'esterno (monitoring)

2. Pulsante avviare/interrompere la conversazione, poi ritorno alla pagina iniziale. Con bordo verde quando la

conversazione è in corso

3. Pulsante comando di cancello automatico. Con bordo verde quando il comando viene preso in conto

4. Pulsante comando di serratura elettrica o bocchetta. Con bordo verde quando il comando viene preso in conto

5. Icona di provenienza delle immagini visualizzate, premere per passare dalla pulsantiera alla telecamera e vicever-

6. Regolazioni contrasto, luminosità e volume suoneria

7. Dispositivo di salvataggio in corso (scheda SD o memoria interna), qui scheda SD.

8. Scelta di acquisizione/registrazione in caso di chiamata in assenza o in monitoring. Se viene scelta l'acquisizione

di immagine, l'icona è rappresentata da una macchina fotogra ca. Se viene scelta la registrazione video, essa è rappresentata da una telecamera. Attenzione: I video saranno registrati solo sulla scheda SD

9. Ritorno alla pagina iniziale

Utilizzo delle funzioni di base del videocitofono

• Una chiamata con il pulsante della pulsantiera esterna innesca un segnale sonoro e l'accensione del monitor. Si può rispondere alla chiamata entro 30s. Al termine dei 30s senza risposta, e se la funzione è attiva, all'utente viene lasciato un messaggio di assenza (vedere capitolo "chiamata in assenza"). Una volta identi cato il visitatore, preme- re il pulsante per comunicare con lui. Per entrare in comunicazione con la pulsantiera esterna è suf ciente una sola pressione sul pulsante.

• Al termine di 120s di conversazione, la comunicazione si arresta e lo schermo torna sulla pagina iniziale. Se la conversazione termina prima dei 120s, premere il tasto per arrestare la comunicazione. Lo schermo torna sulla pagina iniziale.

• Per rilanciare l'immagine, premere sul tasto che si trova sulla pagina iniziale. In seguito premere il tasto per rilanciare 120s di conversazione.

• Comandare una chiusura elettrica o una bocchetta premendo il tasto

• Comandare un cancello automatico premendo il tastoIT8

CFI EXTEL LEVO - 10/2015

Chiamata in assenza Una chiamata con il pulsante della pulsantiera esterna innesca un segnale sonoro e l'accensione del monitor. Si può rispondere alla chiamata entro 30s. Al termine dei 30s senza risposta, e se la funzione è attiva, all'utente viene lasciato un messaggio di assenza.

• In caso di chiamata in assenza è possibile scegliere lo scatto di foto (vedere parte "scheda regolazioni"). In questo caso, viene scattato un certo numero di immagini che corrisponde al numero di foto che è stato selezio- nato. Se non è inserita nessuna scheda SD, queste foto vengono salvate sulla memoria interna. in caso contrario, vengono salvate sulla scheda SD.

• In caso di chiamata in assenza è possibile scegliere la registrazione di video (vedere parte "scheda regolazioni"). In questo caso, viene registrato un video (10, 20, 30s a seconda della regolazione scelta). Attenzione: I video saranno registrati solo sulla scheda SD

• In presenza di messaggio di assenza. Sulla pagina iniziare appare una fascia verde con una lettera. Il numero che viene visualizzato a lato della lettera indica il numero di chiamate in assenza. Inoltre, il LED blu che si trova sullo schermo lampeggia in segno di avvertimento visivo nel caso in cui lo schermo si trovi in modalità standby. Premere la fascia verde per accedere ai messaggi (foto o video). Una volta visualizzate tutti i le, il messaggio di assenza scompare e il LED blu smette di lampeggiare. Standby dello schermo Lo standby dello schermo consiste "nell'addormentare" lo schermo per un risparmio energetico e una maggiore lunghezza di vita dello schermo. Lo schermo può entrare in standby manualmente o automaticamente. In caso di chiamata proveniente dall'esterno, lo schermo si risveglia automaticamente e va direttamente sulla nestra del videocitofono, quindi sulle immagini del visitatore. Standby manuale Premere sul pulsante che si trova in alto a destra del monitor (6 g.2) per mettere lo schermo in standby. Preme- re di nuovo il pulsante oppure sorare lo schermo per risvegliarlo. Standby automatico La funzione "risparmio energetico" è sempre attiva per evitare di consumare energia su questo sistema fornito di una memoria degli eventi.

• Se si trova sulla pagina regolazioni o sulla pagina multimedia, dopo 35 secondi lo schermo torna automaticamen- te sulla pagina iniziale

• Se si trova sulla pagina iniziale, dopo 10 secondi lo schermo passa automaticamente in modalità standby

• Per uscire dalla modalità standby è sufciente sorare lo schermo oppure premere il pulsante in alto a destra del monitor. d. Scheda visitatore registrato

1. Scheda in corso (Pittogramma, senza azione)

2. Accesso alle immagini (icona blu = cartella selezionata)

3. Accesso ai video immagini (icona grigia = cartella non selezionata)

4. Cartella dei le registrati automaticamente durante le chiamate in assenza

5. Cartella dei le registrati manualmente durante il monitoring E le importati dall'esterno dalla scheda SD.IT9

CFI EXTEL LEVO - 10/2015

Nota: per problemi di compatibilità, i le video importati dall'esterno non sono leggibili su LEVO.

6. Foto del le selezionato, premere per visualizzarlo a tutto schermo

Far scivolare il dito da destra a sinistra per passare alla foto successiva

7. Premere per spostare i le dalla memoria interna alla scheda SD

8. Premere per cancellare tutta la cartella selezionata

9. File disponibili nella cartella in corso

10. Premere per accedere ai le successivi. Premere la croce rossa per eliminare i le individualmente.

11. Ritorno alla pagina iniziale

• Risoluzione: 800 (H) ×480 (V)

• Dimensioni (mm): 216 (h.) x 152,8 (l.) x 13,3 (p.) mm

• Memoria interna disponibile: 90 Mb

• 1 foto = circa 600 Kb

• 10s lm = circa 3 Mb Alimentazione (MODULO B) Adattatore 100-240 V~, 50/60Hz; 17 V, 1,5 A Pulsantiera esterna (rif: PL LEVO)

• Angolo di inquadratura della telecamera: 102° H 75° V

• Obiettivo orientabile

• Sensibilità: 0,5 Lux (con LED IR)

• Temperatura di utilizzo: -15 °C/+50 °C circa.

• Indice di protezione: IP44

• Angolo di inquadratura della telecamera: 92 H 68 V

• Sensibilità: 0,5 Lux (con LED IR)

• Temperatura di utilizzo: - 15°C / + 50°C

• Indice di protezione: IP65

• Tutte le bocchette elettriche Extel

• Tutte le serrature elettriche Extel

• Tutte le motorizzazioni elettriche Extel

Guasto Causa Soluzione

• Il monitor non si accende • Il monitor non è ali- mentato

• Verificare la corretta polarità dell'alimentazione elettrica.

• Cattiva immagine e/o suono • Ambiente

• Installazione o pertur- bazione

• Verificare che i cavi utilizzati abbiano la giusta sezione e che i cavi di collegamento del videoci- tofono non passino nello stesso cavidotto dei cavi della corrente a 230 V.

• Consigliamo di verificare il buon funzionamento del prodotto effettuando un test a breve distanza

• Immagine troppo luminosa • Posizione della teleca- mera

• Non esporre l'obiettivo della camera diretta- mente al sole o di fronte a una superficie riflet- tente.

• Verificare le impostazioni

• La scheda SD non è presa in conto

• Dossier non creati • Alla sua prima inserzione, è obbligatorio inter- rompere l'alimentazione elettrica per 5 secondi

• Immagine illeggibile o bloc- cata

• filo non collegato (in aria) o telecamera scolle- gata

• Verificare i collegamenti

• Quando si preme il pulsante di chiamata non viene regi- strato nessun video

• Controllare la modalità di registrazione impo- stata cap. 6d

• Controllare che la scheda SD sia presente In caso di necessità, consultare il nostro sito tecnico: www.c-extel.com Assistenza Tecnica : +39 02 96488273 assistenza@c-extel.com Ultima versione delle istruzioni scaricabili a colori su: www.c-extel.comIT11

CFI EXTEL LEVO - 10/2015

CONDIZIONI DI GARANZIA: Questo apparecchio è garantito, componenti e manodopera, presso i no- stri laboratori. La garanzia non copre: i materiali di consumo (pile, batterie, ecc.) e i danni provocati da: utilizzo improprio, installazione non corretta, intervento esterno, deterioramento dovuto a urto, scarica elettrica, caduta o fenomeni atmosferici.

• Per non perdere la copertura della garanzia, non aprire l'apparecchio.

• In caso di invio dell'apparecchio al Servizio Assistenza, proteggere lo schermo per evitare danneggiamenti.

• Per la pulizia, utilizzare esclusivamente un panno morbido, non utilizzare solventi. Se i componenti vengono smon- tati, la garanzia si annulla. Prima di eseguire la pulizia, scollegare o spegnere l'apparecchio. Attenzione: Non utilizzare prodotti o soluzioni pulenti a base carbonilica, alcol o simili. I vapori emanati non solo rischiano di danneggiare l'apparecchio ma sono anche pericolosi per la salute ed esplosivi. Per la pulizia, non utilizzare utensili conduttori di tensione (spazzole di metallo, attrezzi appuntiti... o altro). Lo scontrino scale o la fattura attestano la data di acquisto.

10. MISURE DI SICUREZZA:

I danni provocati dal non rispetto delle istruzioni riportate nel manuale determinano la decadenza della garanzia. Non potremo in alcun caso essere ritenuti responsabili per i danni che ne potrebbero derivare! Non potremo altresì essere ritenuti responsabili per danni, a cose o persone, provocati da una scorretta manipola- zione o dal non rispetto delle disposizioni di sicurezza. Questo prodotto è stato fabbricato nel pieno rispetto delle disposizioni di sicurezza. Al ne di mantenere tale condizione e di garantire la migliore utilizzazione del prodotto, l'utente è tenuto a osservare le avvertenze e le disposizioni di sicurezza contenute nel presente manuale. : Questo simbolo indica un rischio di shock elettrico o un rischio di cortocircuito. - Questo prodotto deve essere utilizzato a una tensione compresa tra: 100-240 Volt e 50-60 Hertz. Non tentare mai di utilizzare questo apparecchio con una tensione differente. - Vericare che i collegamenti elettrici del sistema siano conformi alle istruzioni d'uso. - Nelle strutture commerciali, accertarsi di osservare le norme di prevenzione degli incidenti in materia di impianti elettrici. - Nelle scuole, nelle strutture formative, nei laboratori, ecc. la presenza di personale qualicato è necessaria per controllare il funzionamento degli apparecchi elettronici. - Osservare le istruzioni d'uso degli altri apparecchi collegati al sistema. - In caso di dubbi circa la modalità di funzionamento o sulla sicurezza degli apparecchi, contattare un tecnico qualicato. - Non collegare o scollegare mai gli apparecchi elettrici con la mani bagnate. - Al momento dell'installazione del prodotto, vericare che i cavi di alimentazione non rischino di essere danneggiati. - Non sostituire mai i cavi elettrici danneggiati da soli! In una simile eventualità, rimuovere i cavi e consultare un tecnico specializzato. - La presa elettrica deve essere vicino all’unità e deve essere facilmente accessibile. ATTENZIONE Avverte l'utente in merito alla presenza di istruzioni importanti circa l'utilizzo e la manutenzione (la riparazione) nella documentazione fornita insieme all'apparecchio. Avvertire l'utente della presenza, all'interno della scatola del prodotto, di "tensioni pericolose" non isolate, sufcientemente alte da rappresentare per le persone un rischio di folgorazione.ES1
