Caractéristiques techniques	Caméra vidéo avec éclairage LED intégré, résolution d'image haute définition, connectivité via câble et sans fil.
Utilisation	Idéale pour l'inspection de conduits, de murs et d'autres espaces difficiles d'accès.
Maintenance et réparation	Nettoyer l'objectif après chaque utilisation, vérifier les connexions et remplacer les piles si nécessaire.
Sécurité	Utiliser des lunettes de protection lors de l'utilisation dans des environnements poussiéreux.
Informations générales	Compatible avec divers accessoires pour une utilisation polyvalente, garantie constructeur incluse.

FOIRE AUX QUESTIONS - VarioView Camera Laserliner

Comment puis-je connecter la caméra Laserliner VarioView à mon appareil ?

Pour connecter la caméra, assurez-vous que le câble est correctement inséré dans le port de votre appareil. Suivez les instructions du manuel pour sélectionner la source vidéo appropriée sur votre appareil.

Que faire si l'image de la caméra est floue ?

Vérifiez que l'objectif de la caméra est propre. Utilisez un chiffon doux pour essuyer l'objectif. Assurez-vous également que la mise au point est réglée correctement selon la distance de l'objet.

La caméra ne s'allume pas, que faire ?

Vérifiez que la caméra est chargée ou correctement alimentée. Si vous utilisez des piles, assurez-vous qu'elles sont en bon état et installées correctement. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment puis-je enregistrer des vidéos avec la caméra ?

Pour enregistrer des vidéos, assurez-vous que la carte mémoire est insérée et formatée. Appuyez sur le bouton d'enregistrement pour commencer et sur le même bouton pour arrêter l'enregistrement.

Quel est le format de fichier des vidéos enregistrées ?

Les vidéos enregistrées par la caméra Laserliner VarioView sont généralement enregistrées au format MP4. Vérifiez les spécifications du produit pour plus de détails.

Est-ce que la caméra est étanche ?

La caméra Laserliner VarioView n'est pas conçue pour être étanche. Évitez de l'exposer à l'eau ou à des environnements humides pour préserver son fonctionnement.

Que faire si la caméra ne répond pas aux commandes ?

Essayez de redémarrer la caméra. Si le problème persiste, vérifiez la batterie et assurez-vous que le logiciel est à jour. Consultez le manuel pour des instructions sur la mise à jour du logiciel.

Où puis-je trouver des mises à jour logicielles pour la caméra ?

Les mises à jour logicielles peuvent être téléchargées depuis le site officiel de Laserliner. Vérifiez la section 'Support' ou 'Téléchargements' pour la dernière version.

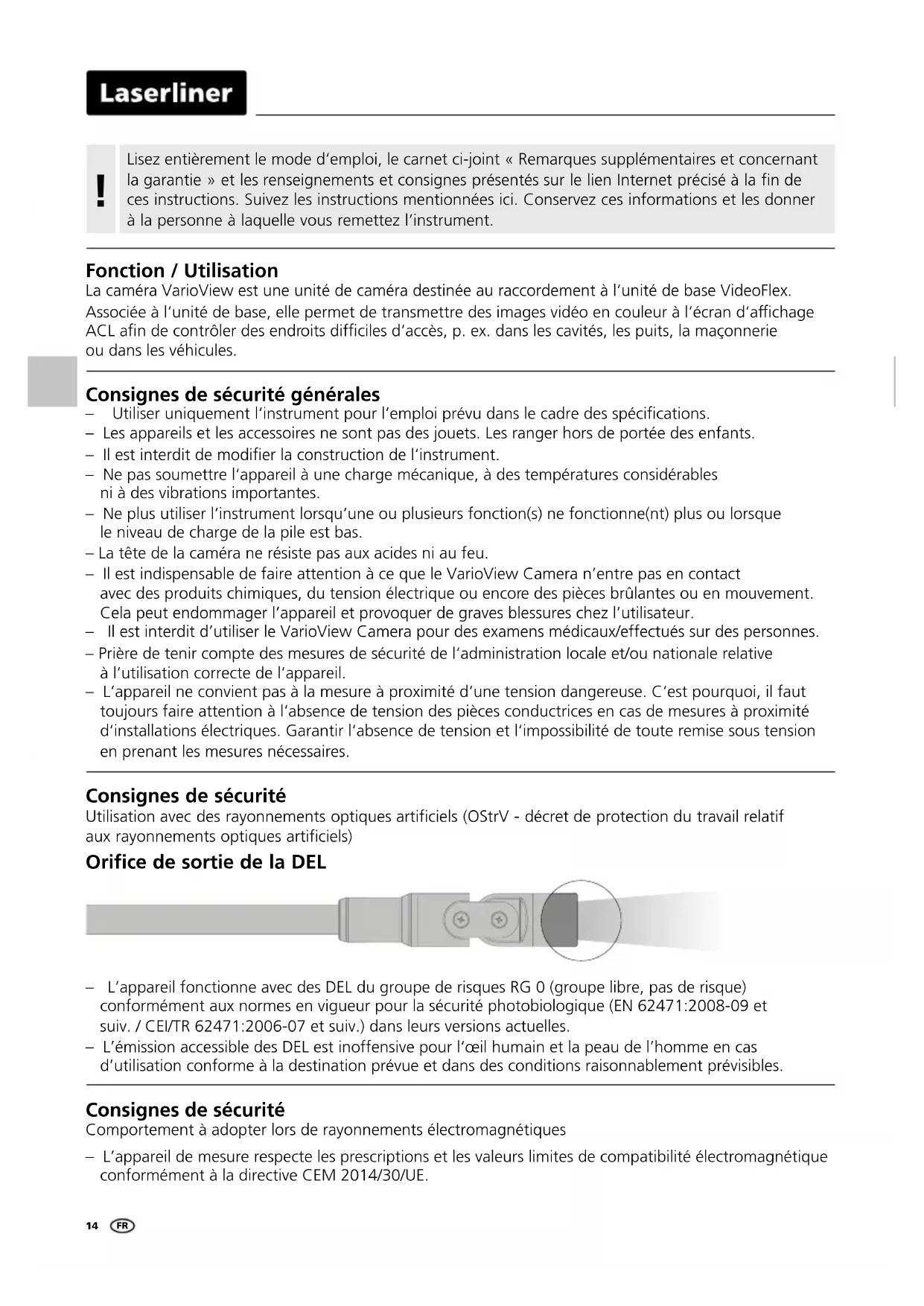

MODE D'EMPLOI VarioView Camera Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / utilisation

Laamera VarioView est une unité de caméra destinée au raccordement à l'unité de base VideoFlex. Associée à l'unité de base, elle permet de transmettre des images vidéo en couleur à l'écran d'affichage ACL afin de contrôler des endroits difficiles d'accès, p. ex. dans les cavités, les puits, la maçonnerie ou dans les véhicules.

Consignes de sécurité générales

Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications. - Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants. - Il est interdit de modifier la construction de l'instrument. - Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes. - Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas. - La tête de la caméra ne résiste pas aux acides ni au feu. - Il est indispensable de faire attention à ce que le VarioView Camera n'entre pas en contact avec des produits chimiques, du tension électrique ou encore des pièces brûlantes ou en mouvement. Cela peut endommager l'appareil et provoquer de graves blessures chez l'utilisateur. - Il est interdit d'utiliser le VarioView Camera pour des examens médicaux/effectués sur des personnes. - Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil. - L'appareil ne convient pas à la mesure à proximité d'une tension dangereuse. C'est pourquoi, il faut toujours faire attention à l'absence de tension des pièces conductrices en cas de mesures à proximité d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension ennant les mesures nécessaires.

Consignes de sécurité

Utilisation avec des rayonnements optiques artificiels (OSRV - décret de protection du travail relatif aux rayonnements optiques artificiels)

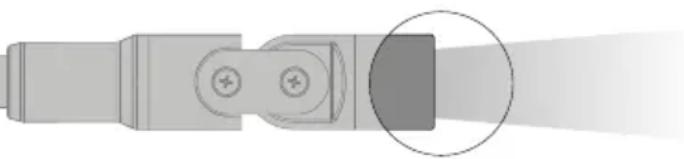

Orifice de sortie de la DEL

• L'appareil fonctionne avec des DEL du groupe de risques RG 0 (groupe libre, pas de risque) conformément aux normes en vigueur pour la sécurité photobiologique (EN 62471:2008-09 et suiv. / CEI/TR 62471:2006-07 et suiv.) dans leurs versions actuelles.
• L'émission accessible des DEL est inoffensive pour l'œil humain et la peau de l'homme en cas d'utilisation conforme à la destination prévue et dans des conditions raisonnablement prévisibles.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• électromagnétique conformément à la directive CEM 2014/30/UE.
• ité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l'appareil à un endroit sec et propre.

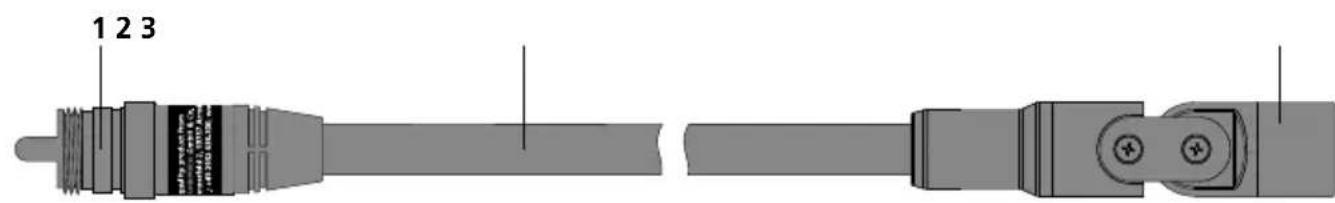

1. Branchement à l'unité de base 2. Tuyau flexible

3 tête de la caméra à réglage manuel avec une LED ultrapuissante

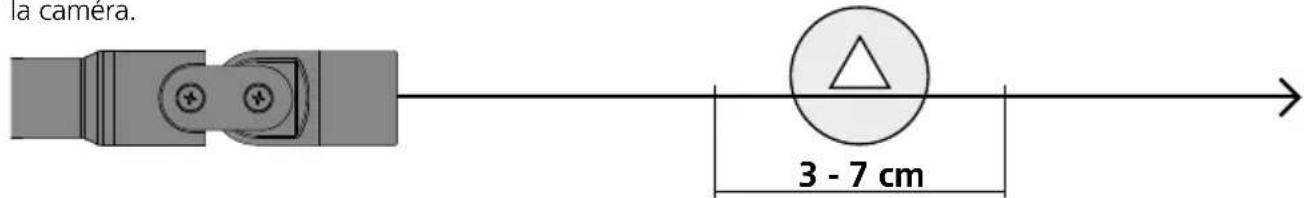

Zone de la profondeur du champ

VarioView Camera fournit des images nettes à une distance comprise entre 3 et 7 cm devant la tête de la caméra.

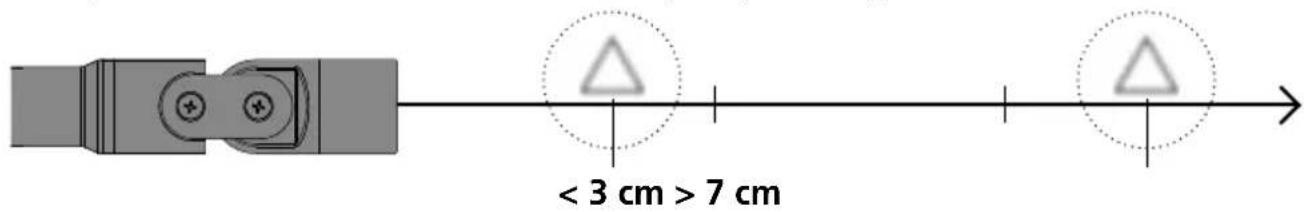

Les objets situés bien au-delà de la zone de mise au point peuvent apparaître en flou.

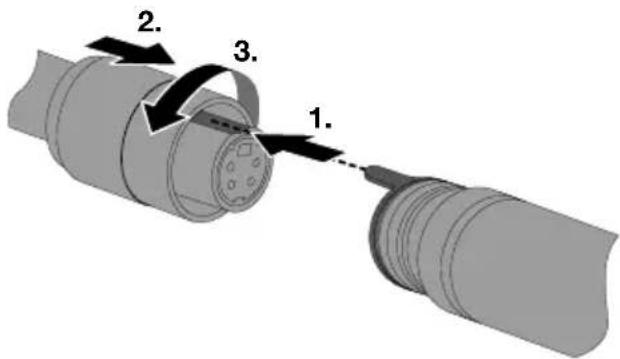

Raccord du tuyau flexible

Ajustement de la tête de la lame

Donnés techniques	Sous réserve de modifications techniques. 19W49
Type de laamera Capteur d'images CMOS
Tête de laamera Ø 17 mm
Type de protection de la tete de laamera	résistant à l'eau, IP 67
DEL de la tête de laamera 1
Résolution de laamera 640 x 480 pixels
Champ de vision (FOV) 73°
Foyer de laamera F3 cm - F7 cm
Diamètre du cable 9,5 mm
Longueur du tuyau flexible 1,5 m
Angle de flexion minimal 75 mm
Conditions de travail	0°C ... 60°C, humidité relative de l'air max. 20 ... 90% rH, non condensante, altitude de travail max. de 4 000 m au-dessus du niveau moyen de la mer
Conditions de stockage -20°C ... 80°C, humidité relative de l'air max. 80% rH
Poids 430 g
Dimensions (L x H x P) 1600 x 17,2 x 17,2 mm

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur

http://laserliner.com/info?an=AJD
