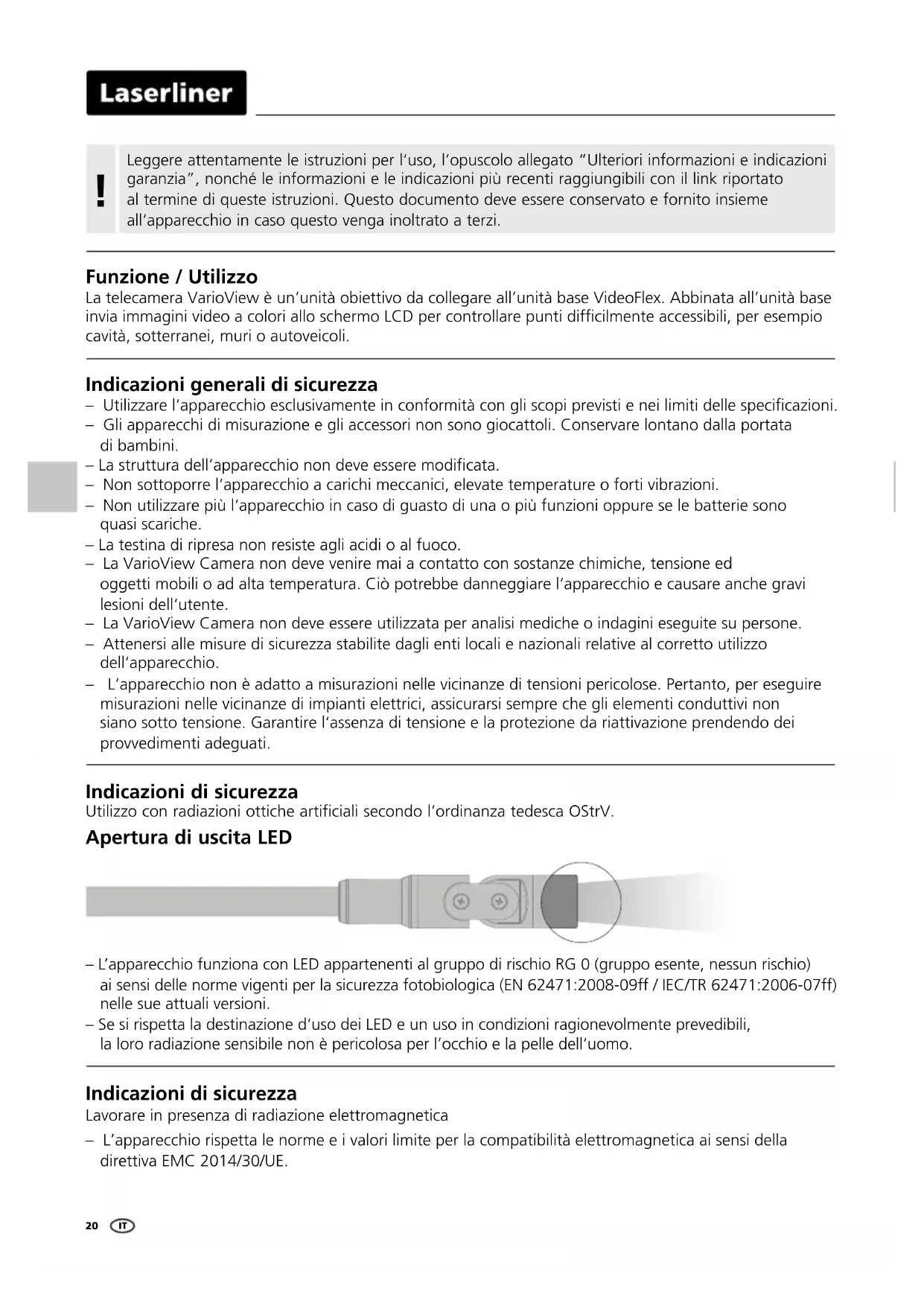

MANUALE UTENTE VarioView Camera Laserliner

Leggere attendamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni eindicazioni garanzia", nonché le informazioni e leindicazioni più recenti raggiungibili con il link riportato al termino di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso quello venga inoltrato a terzi.

Funzione / Utilizzo

La telecamera VarioView è un'unità obiettivo da collegare all'unità base VideoFlex. Abbinata all'unità base invia immagini video a colori allo schermo LCD per controllare punti difficilmente accessibili, per esempio cavità, sotterranei, muri o autoveicoli.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
  Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano alla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.
• Non utilizzato più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
  -La testina di ripresa non resiste agli acidi o al fuoco.
• La VarioView Camera non deve venire mai a contatto con sostanze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare ancche gravi lesionsi dell'utente.
• La VarioView Camera non deve essere utilizzata per analisi mediche o indagini eseguite su persone.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzato dell'apparecchio.
• L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduitti non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provvedimenti adeguati.

Indicazioni di sicurezza

Utilizzato con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.

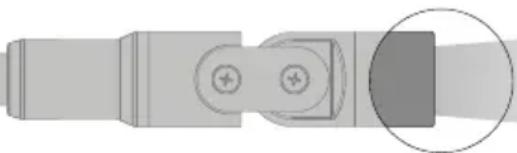

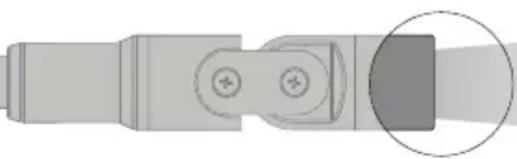

Apertura di uscita LED

• L'apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.
• Se si rispetta la destinazione d'uso dei LED e un uso in condizioni ragionevolmente prevedibili, la loro radiazione sensibile non è pericolosa per l'occhio e la pelle dell'uomo.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.

• Risperettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persona portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli appearecchi elettronici.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

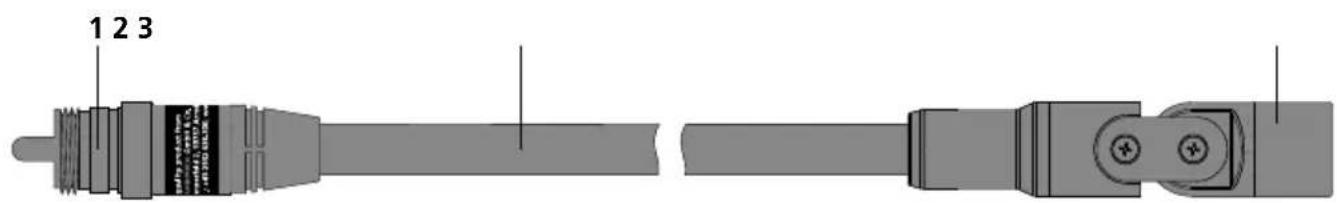

1 Collegamento con l'unità base
2 Tubo flessibile

3 Testina di ripresa a regolazione manuale con un LED ad alto rendimento

1 Profondità di campo

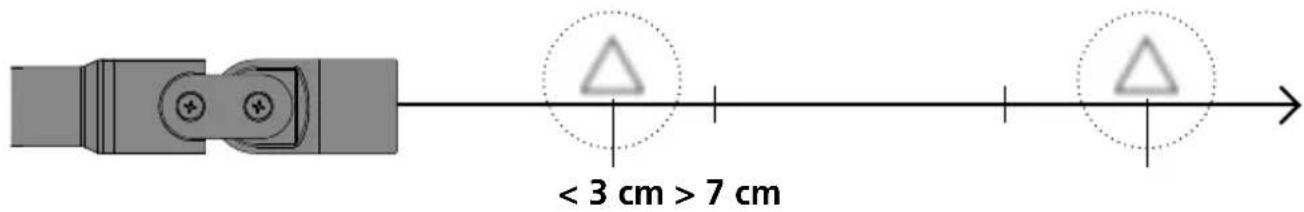

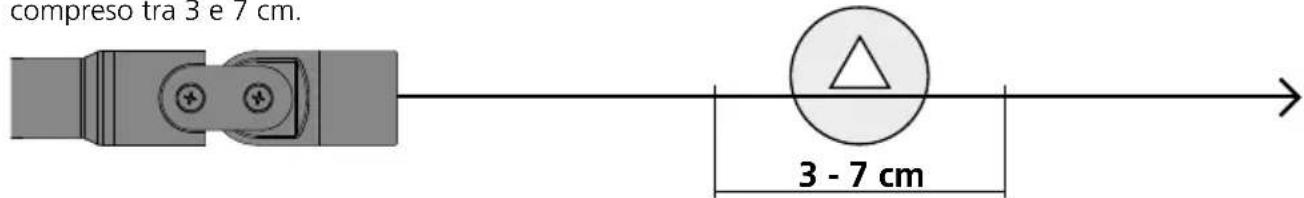

La VarioView Camera fornisce immagini nitide riprese davanti alla testa dell'obiettivo in un Campo compreso tra 3 e 7 cm.

Le immagini degli oggetti molto al di fuori da但这a zona di messa a fuoco possono essere sfocate.

2 Connettore tubo flessible

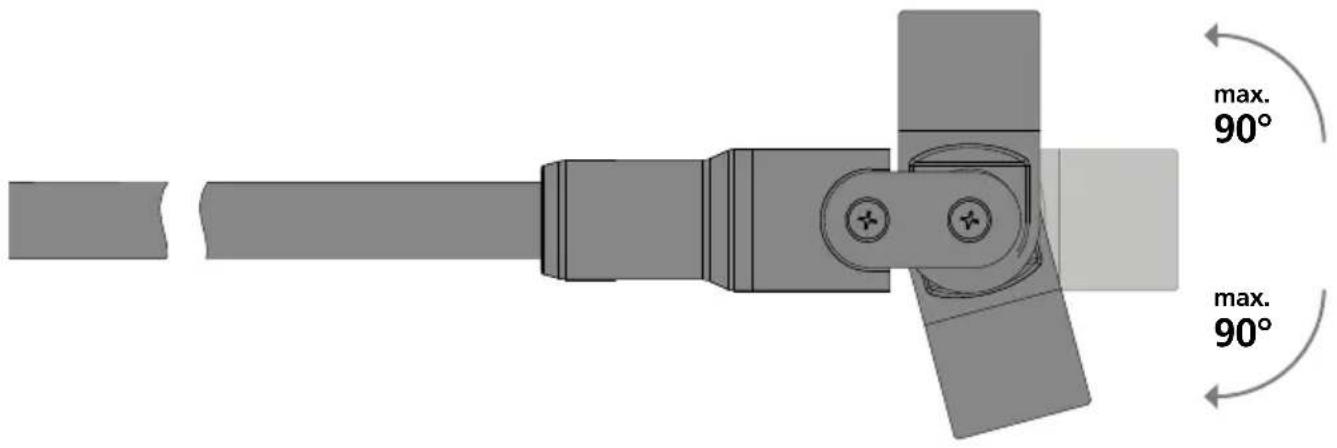

B Orientamento della testina di ripresa

Con riserva di modifiche tecniche. 19W49

Dati tecnici

Tipodi telecamera Sensore CMOS
Testina di ripresa ø 17 mm
Grado di protezione testina di ripresa resistente all'acqua, IP 67
LED testina di ripresa 1
Risoluzione telecamera 640 x 480 pixel
Campo visivo (FOV) 73°
Distanza foscale F3 cm - F7 cm
Diametro cavo 9,5 mm
Lunghezza tubo flessibile 1,5 m
Raggio di curvatura minimo 75 mm
Condizioni di lavoro	0°C ... 60°C, umidità dell'aria max. da 20 a 90% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -20°C ... 80°C, umi	dità dell'aria max. 80% rH
Peso 430 g
Dimensioni (L x A x P) 1600 x 17,2 x 17,2 mm

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un appearecchio elettrico e deve pertanto essere raccolto e smaltito separamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni edindicazioni di sicurezza:

http://laserliner.com/info?an=AJD

！
