BEDIENUNGSANLEITUNG VarioView Camera Laserliner

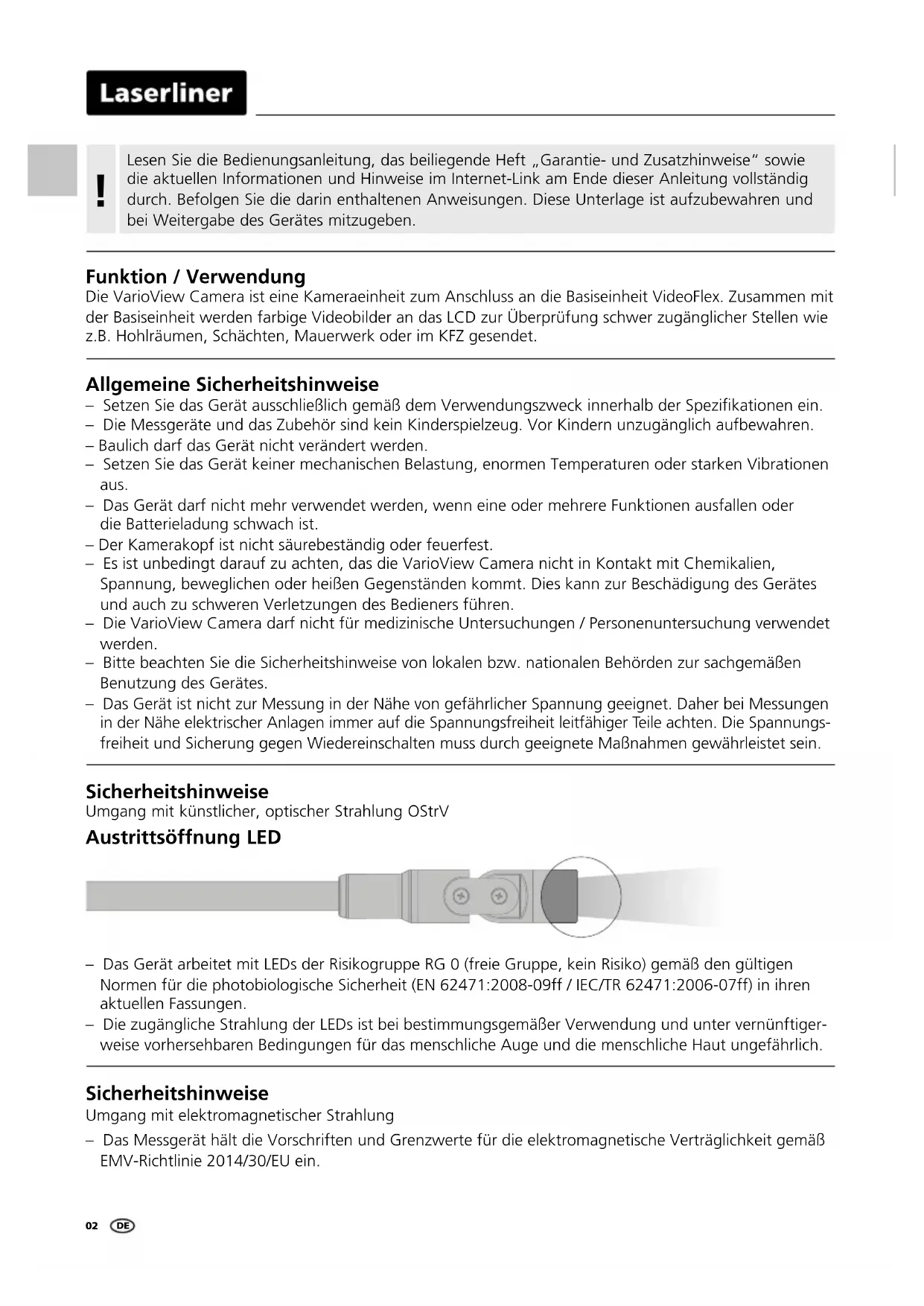

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugegeben.

Funktion / Verwendung

Die VarioView Camera ist eine Kameraeinheit zum Anschluss an die Basiseinheit VideoFlex. Zusammen mit der Basiseinheit werden Farbige Videobildner an das LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. Hohlräumen, Schächten, Mauerwerk oder im KFZ gesendet.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Baulicharf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.
• Das Gerätarf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Der Kamerakopf ist nicht säurebeständig oder feuerfest.
• Es ist unbedingt darauf zu achtenden, das die VarioView Camera nicht in Kontakt mit Chemikalien, Spannung, beweglichen oder bereits Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen.
  Die VarioView Camera darf nicht fur medizinische Untersuchungen / Personenuntersuchung verwendet werden.
  -itte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
• Das Gerät ist nicht zur Messung in der Höhe von gefährlicher Spannung geeignet. Daher bei Messungen in der Höhe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.

Sicherheitshinweise

Umgang mit künstlicher, optischer Strahlung OStrV

Austrittsöffnung LED

• Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gültigen Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren aktuellen Fassungen.
• Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer Verwendung und unterumnftigerweise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungebährlich.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Höhe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und druch elektronischer Geräte ist gegeben.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

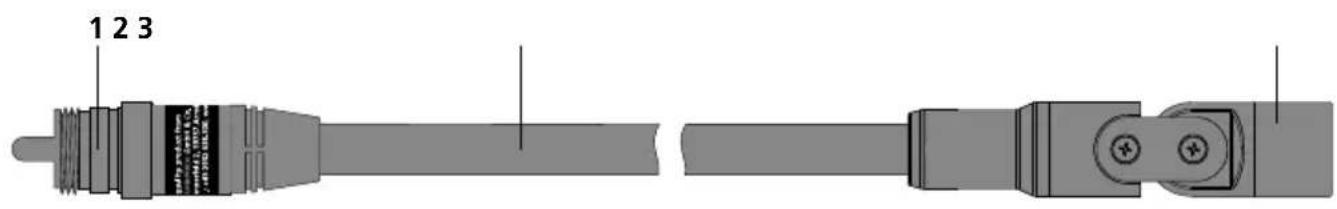

1 Anschluss Basiseinheit
2 Flexschlauch

3 manuell verstellarer Kamerakopf mit einer Hochleistungs-LED

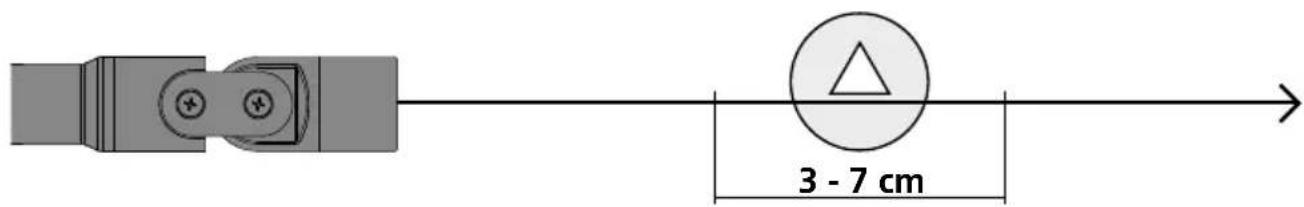

Scharfentiefebereich

Die VarioView Camera liefert im Bereich von 3 - 7 cm vor dem Kamerakopf scharfe Bilder.

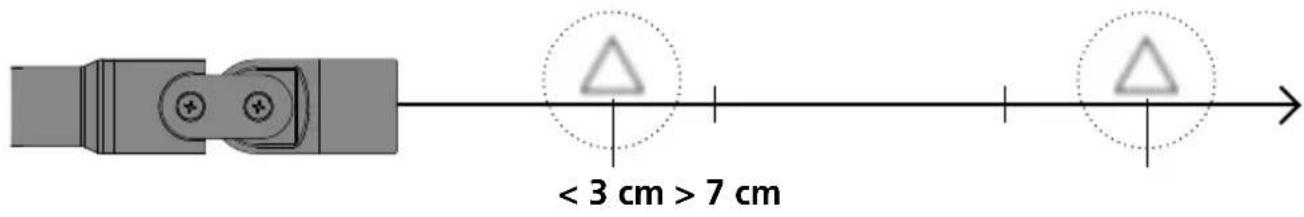

Objekte die welt außerhalb这点es Bereichs liegen konnen unscharf erschienen.

Anschluss Flexschlauch

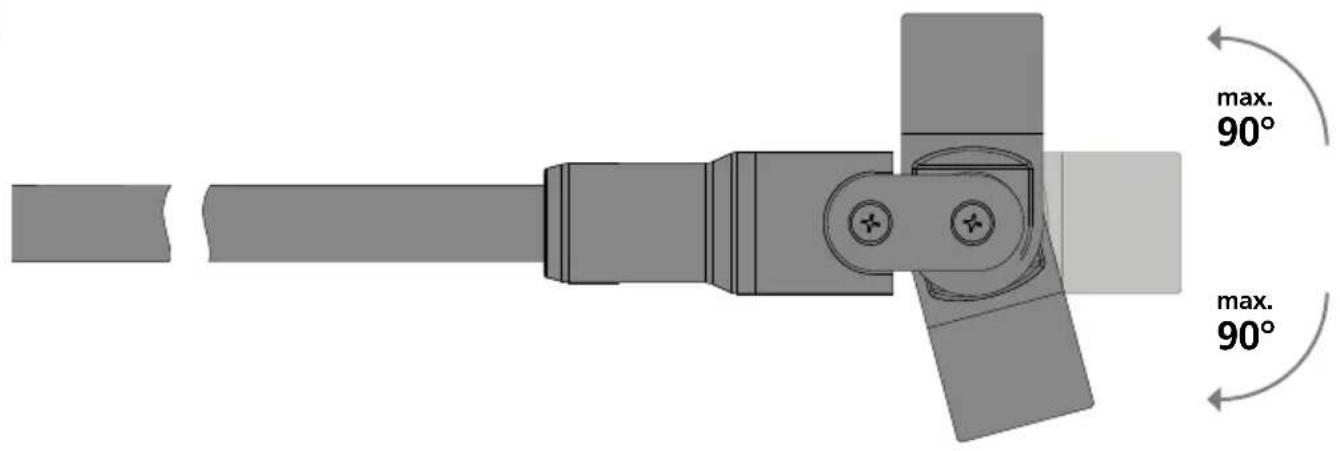

B Ausrichten des Kamerakopfes

Technische Änderungen vorbehalten. 19W49

Technische Daten

Kameratyp CMOS Bildsensor
Kamerakopf ø 17 mm
Schutzart Kamerakopf wasserbeständig, IP 67
LED's Kamerakopf 1
Auflösung Kamera 640 x 480 Pixel
Sichtfeld (FOV) 73°
Kamerafokus F3 cm - F7 cm
Kabeldurchmesser 9,5 mm
Länge Flexschlauch 1,5 m
minimaler Biegeradius 75 mm
Arbeitsbedingungen	0°C ... 60°C, Luftfeuchtigkeit max. 20 ... 90% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen -20°C ... 80°C, Luftfeuchtigkeit max. 80% rH
Gewicht 430 g
Abmessungen (B x H x T) 1600 x 17,2 x 17,2 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AJD
