GEBRUIKSAANWIJZING VarioView Camera Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreiben aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / Toepassing

De VarioView Camera is een camera-eenheid voor de aansluiting op de basiseenheid VideoFlex. Als de camera samen met een basiseenheid worden gezruikt, worden videobeelden in kleur maar hetLCD gestuurd ter controle van moeilijk toegankelijkkeplaatsen zoals holle ruimten, schachten, muurwerk of in de auto.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparatus mag nicht worden veranderd!
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
• Het apparaat mag Niet meer worden gebruikt als een of meerdere functies uittvallen of de batterijlading zwak is.
• De camerakop is nicht zuurbestendig en nicht vuurvast.
• Let absoluut op dat de VarioView Camera Niet in contact kommt met chemicaliën, voltage, beweeglijke of hare voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De VarioView Camera mag Niet worden gezruikt voor medische doeleinden / personsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het veilige en deskundige gebruik van het apparaat inucht.
• Het apparaat is nicht geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties algijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging gegen hernieuwd inschakelen要去 door middel van geschikte maatregelen gewaarborgd�.

Veiligheidsinstructies

Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling) Uittree-opening led

• Het apparaat werkkt met leds uit de risicogroep RG0 (vrij van gevaar) overeenkomstig de geldende normen voor fotobiologische veiligheid (EN 62471:2008-09vv / IEC/TR 62471:2006-07vv) in de telkens actuele lezing.
• De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog en de menselijk huid.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.

• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker,要去en in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een ieis vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

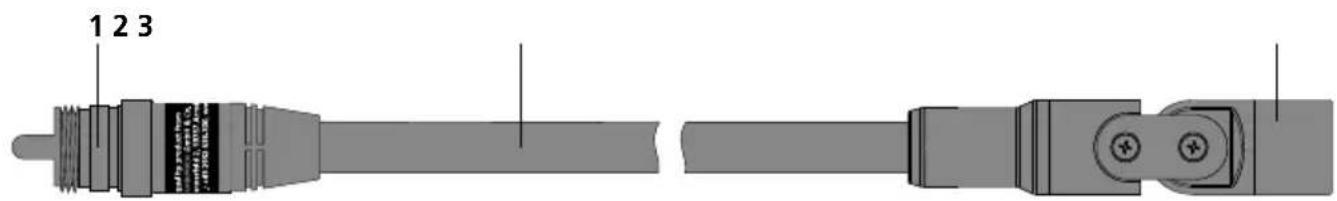

1 Aansluiting basiseenheid
2 Flexibele slang

3 handmatig verstelbare camerakop met een hoogrendementsled

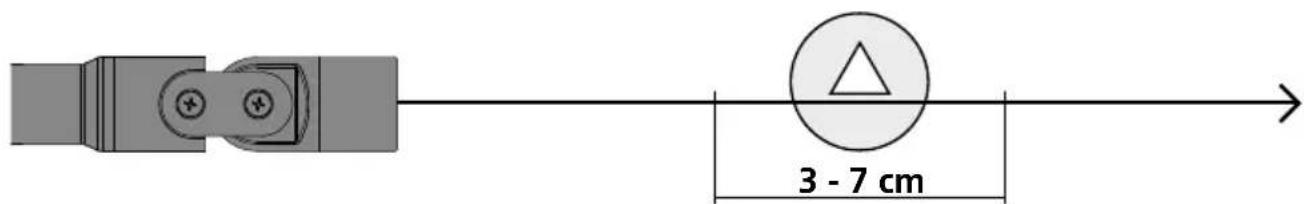

Scherpte-diepte-bereik

De VarioView Camera levert scherpe beelden in het bereik van 3 - 7 cm voor de camera.

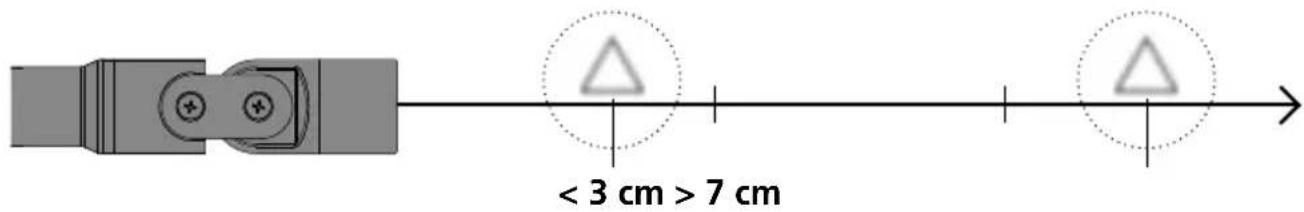

Objecten die ver buren het bereik van de focus liggen, kuren onscherp worden weergegeven.

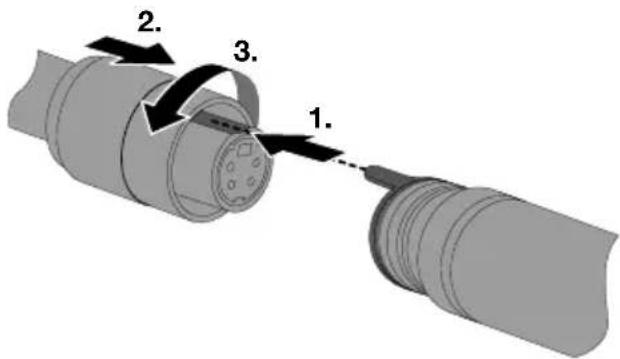

Aansluiting flexibele slang

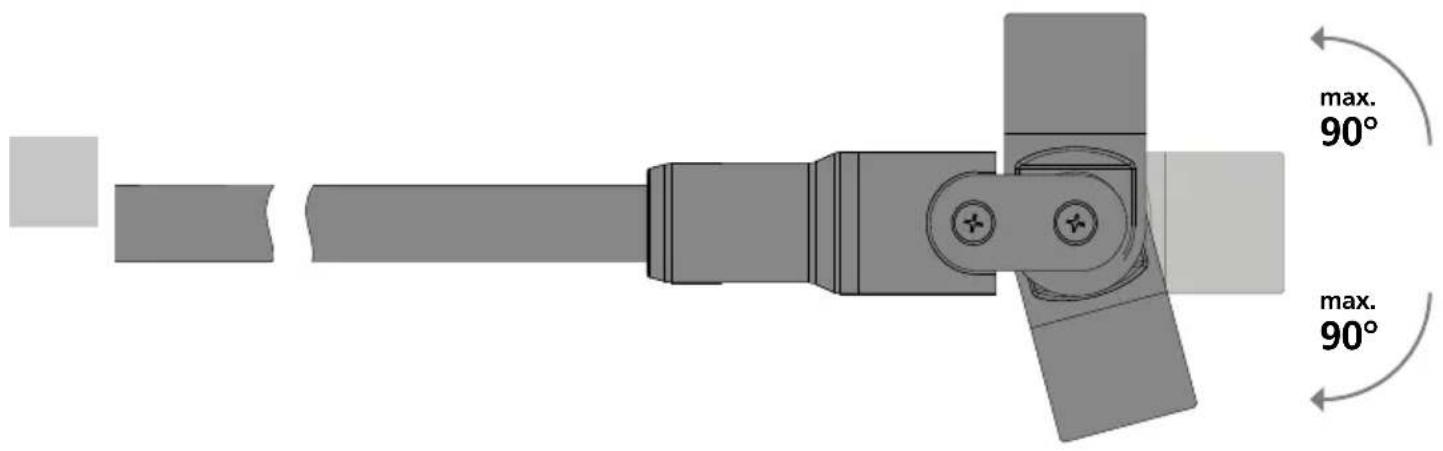

B Uitlijning van de camerakop

Technische wijzigingen voorbehonden. 19W49

Technische gegevens

Cameratype CMOS-fotosensor
Camerakop ø 17 mm
Beschermingsklasse camerakop waterbestendig, IP 67
Leds camerakop 1
Resolutie camera 640 x 480 pixel
Zichtveld (FOV) 73°
Camerafocus F3 cm - F7 cm
Kabeldiameter 9,5 mm
Lengte flexibele slang 1,5 m
Minimale buigradius 75 mm
Werkomstandigheden	0°C ... 60°C, luchtvochtigkeit max. 20 ... 90% rH, Niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdamse Peil)
Opslagvoorwaarden -20°C ... 80°C, luchtvochtigkeit max. 80% rH
Gewicht 430 g
Afmetingen (B x H x D) 1600 x 17,2 x 17,2 mm

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrijige goederenverkeer binnen de EU.

Dit product is een elektrisch apparatus en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AJD

！
