Porta Potti 565E - Toilette THETFORD - Notice d'utilisation et mode d'emploi gratuit

Marque	Thetford
Modele	Porta Potti 565E Curve
Reference	92306
Categorie	Toilette portable
Hauteur	44,8 cm
Largeur	38,8 cm
Profondeur	45 cm
Capacite reservoir eau propre	15 litres
Capacite reservoir dechets	21 litres
Poids a vide	6 kg
Nombre de chasses (reservoir plein)	56 chasses en moyenne
Type de chasse	Electrique
Alimentation	6 piles AA (LR6) incluses
Indicateurs de niveau	Eau propre et reservoir dechets
Porte-rouleau	Integre
Usage	Camping-car, bateau, camping, chantier

FOIRE AUX QUESTIONS - Porta Potti 565E THETFORD

Comment fonctionne la chasse d'eau de la Porta Potti 565E ?

La Porta Potti 565E est équipée d'une chasse d'eau électrique alimentée par 6 piles AA (incluses à l'achat). Un simple appui sur le bouton du panneau de commande dissimulé déclenche le rinçage. Le mécanisme pompe l'eau douce du réservoir supérieur vers la cuvette.

Quelle est la capacité du réservoir de déchets ?

Le réservoir inférieur de déchets a une capacité de 21 litres. Le réservoir d'eau propre supérieur contient quant à lui 15 litres. Ces capacités permettent une utilisation prolongée avant vidange.

Combien de chasses peut-on tirer avec un réservoir plein ?

Avec le réservoir d'eau propre plein (15 litres), la Porta Potti 565E offre en moyenne 56 chasses. Ce chiffre peut varier légèrement selon la durée d'appui sur le bouton de rinçage.

Comment vider le réservoir de déchets ?

Séparez les deux parties de la toilette en appuyant sur le verrou de blocage. Portez le réservoir inférieur jusqu'à un point de vidange agréé (toilettes fixes, borne de vidange camping). Ouvrez la valve de vidange et le bouchon d'aération pour faciliter l'écoulement. Rincez à l'eau claire avant de refermer.

Comment savoir si les réservoirs sont pleins ou vides ?

La Porta Potti 565E est équipée d'indicateurs de niveau pour les deux réservoirs. Consultez-les régulièrement : lorsque le réservoir de déchets est plein, il faut le vider immédiatement pour éviter tout débordement ou mauvaise odeur.

Quelles piles utiliser et combien de temps durent-elles ?

Il faut 6 piles AA (LR6) pour alimenter la chasse électrique. Thetford les fournit avec l'appareil. La durée de vie dépend de la fréquence d'utilisation ; des piles alcalines de qualité offrent la meilleure autonomie. Remplacez-les dès que la chasse perd de la puissance.

Quel produit de traitement mettre dans le réservoir de déchets ?

Utilisez un liquide sanitaire spécifique pour toilettes portables, comme le Thetford Aqua Kem, dans le réservoir inférieur. Ces produits décomposent les déchets et neutralisent les odeurs. N'utilisez pas de produits ménagers classiques qui peuvent endommager les joints.

Comment nettoyer et entretenir la Porta Potti 565E ?

Après chaque vidange, rincez le réservoir de déchets avec de l'eau propre additionnée de liquide sanitaire. Nettoyez la cuvette avec un produit doux non abrasif. Lubrifiez régulièrement la valve de vidange avec de la vaseline pour assurer son étanchéité. Stockez la toilette ouverte hors saison pour éviter la dégradation des joints.

La valve de vidange fuit, que faire ?

Une fuite de la valve est souvent due à un joint sec ou encrassé. Nettoyez la valve, retirez tout résidu, puis appliquez un peu de vaseline sur le joint d'étanchéité. Si la fuite persiste, le joint ou la valve doit être remplacé : des pièces détachées Thetford sont disponibles chez les revendeurs spécialisés.

Peut-on utiliser la Porta Potti 565E dans un camping-car, un bateau ou une tente ?

Oui, la Porta Potti 565E est conçue pour un usage polyvalent : camping-car, fourgon aménagé, bateau, tente, chantier ou usage d'urgence. Son format compact (44,8 x 45 x 38,8 cm) et son poids de 6 kg à vide facilitent le transport et le rangement.

Comment éliminer les mauvaises odeurs persistantes ?

Videz et rincez soigneusement le réservoir de déchets. Utilisez une dose plus importante de liquide sanitaire Aqua Kem ou Aqua Rinse dans le réservoir d'eau de rinçage. Vérifiez que le bouchon du réservoir et la valve de vidange ferment bien hermétiquement, car les fuites sont la principale cause d'odeurs.

MODE D'EMPLOI Porta Potti 565E THETFORD

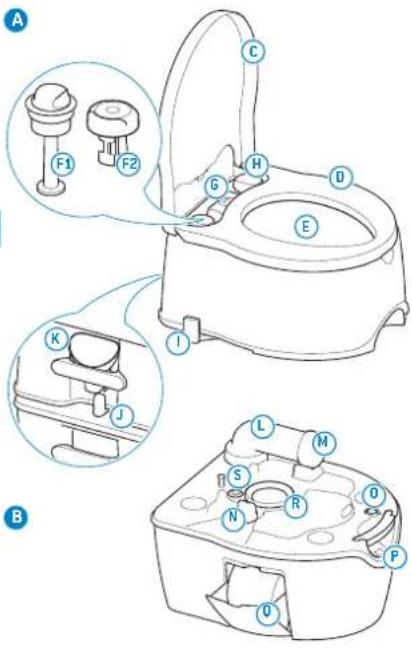

Composants principaux

C Abattant

D Lunette

E Cuvette

F1 Pompe à piston (565P)

F2 Pompe électrique (565E)

6 Indicateur de niveau du réservoir de chasse d'eau

Bouchon de remplissage

deau

Poignée d'ouverture et de fermeture du clapet J Fermoir K Adaptateur de replissage d'eau

L Bras de vidange M Bouchon et gobelet doseur N Clapet O Bouton de prise d'air P Indicateur denuquedéservoir à matières Q Porte-rouleau de papier toilette R Joint à lèvres S Joint du bouton de prise d'air

Plaque de plancher

Cette plaque vous permet de fixer les toilettes au plancher, là où vous le souhaitez. Une simple action libère les toilettes.

1. Introduction

Ce manuel est destiné à l'utilisation de vos toilettes portables Thetford. Lisez les informations relatives à l'utilisation et à l'entretien des toilettes ainsi que les instructions de sécurité avant de poursuivre. Ce manuel vous permettra d'utiliser les toilettes de façon sécurisée et optimisée. Conservez ce manuel afin de pouvoir vous y référer ultérieurement.

Pour la première version de ce manuel, consultez le site www.thetford.com

Légendes des symboles

Mise en garde. Risque de graves blessures et/ou dommages.

Prudence. Risque de blessures et/ou de dommages.

Remarque. Informations.

3. Avant utilisation

Voir les images figurant sur le « Guide Rapide » au début du manuel pour avoir une référence visuelle [p 2-3].

Vos toilettes portables se composent de deux sections détachables : le réservoir de chasse d'eau [4] et le réservoir à matières [5]. Avant d'utiliser les toilettes, vous devez impérativement ajouter des additives sanitaires (le cas échéant) dans les deux réservoirs.

Le fait de ne pas utiliser les bons produits pour l'entretien de vos

L'utilisation de produits inadaptés pour l'entretien de vos toilettes Thetford peut endommager ces dernières.

Thetford propose une large gamme d'additives sanitaires et de produits yetien. Consultez le dépliant pour plus d'informations sur la gamme des produits.

Préparer le réservoir à matières [ ] :

• Séparez les réservoirs [
• Retirez le bouchon du bras de vidange lorsqu'il est dirigé vers le haut.
• Ajoutez la dose d'additif sanitaire requise pour réservoir a mati
• Ajoutez la dose d'eau requise pour que le fond du réservoir pour les matières soit recouvert [ ]
• Remettez le bouchon en place

N'ajoutez jamais d'additifs pour les toilettes directement par le clapet, laquelle pourrait endommager le joint à la du réservoir à matières.

Remplissez le réservoir à matières uniquement par le bras de vidange.

Préparer le réservoir de chasse d'eau [4]:

• Remplissez les réservoirs [ ]
• Retirez le bouchon de remplissage d'eau [ ]
• Placez l'adaptateur de remplissage

deau [

Ajoutez la dose d'additif sanitaire requise pour le réservoir de chasse d'eau (le cas échéant) et remplissez le réservoir avec de l'eau claire [09]. - Remettez le bouchon en place [19].

Si vos toilettes sont équipées d'une pompe électrique, insérez six piles pour l'utilisation.

4. Utilisation des toilettes

Voir les images dans le Guide Rapide pour avoir une référence visuelle.

Pour chasser toute accumulation de chaleur ou de pression d'altitude et éviter les éclaboussures, fermez le couvercle et, lorsqu'il est ouvert, fermez le clapet.

Ouverture du clapet

Les toilettes peuvent être utilisées avec le clapet ouvert ou fermé. Pour ouvrir le clapet, tirez sur la poignée du clapet.

[18/19].

Fermez toujours complètement le clapet après utilisation.

Activation de la chasse d'eau

Rincez les toilettes à l'aide de la pompe manuelle en effectuant trois à quatre rinçages courts pour un rinçage efficace

Les toilettes équipées d'une pompe électrique se rinceront automatiquement avec de brèves interruptions.

N'utilise pas de papier toilette (1)

de créer un engorgement.

Pour s'assurer de toujours disposer de papier toilette, un espace est prévu afin d'insérer un rouleau.

Pour éviter un dégât des eaux dans

votre caravane ou camping-car, ne voyagez pas avec un réservoir à matières rempli à plus des 3/4. Cela pourrait provoquer une fuite à travers le système d'évacuation.

Pour éviter un dégât des eaux dans

votre caravane ou votre campingcar, ne voyagez pas avec de l'eau dans la cuvette des toilettes.

Pour éviter un dégât des eaux dans toute caravane ou votre camping-car, ne voyagez pas avec un réservoir de chasse d'eau trop rempli. Thetford recommande de voyager avec un réservoir de chasse d'eau vide, ou au maximum rempli à moitié.

Les toilettes peuvent supporter une charge maximum de 120 kg. Assurez-vous de ne pas surcharger les toilettes.

5. Vider les réservoirs

Voir les images dans le Guide Rapide pour avoir une référence visuelle.

Si vous pouvez continuer à utiliser vos toilettes après avoir vidé le réservoir à matières, effectuez de nouveau la préparation de ce dernier.

Réservoir à matières

Voudevezidereléservoiralmatières lorsque lindicateurndeau passu au rouge. Veuillez dépiler le réservoir à matières lorsque l'indicateur d'eau passe au rouge.

• Séparez les réservoirs

• Amenez le réservoir jusqu'à un point de collecte des déchets autorisé.

Retirez le bouchon du bras de vidange lorsqu'il est dirigé vers le haut.

Appuyez sur le bouton d'événement avec votre pouce et maintenez-les ainsi tandis que le bras de vidange est dirigé vers le bas pour ciderer le réservoir a matieres sans eclaboussure [ ]

Rincez le réservoir

• Recomposez les réservoirs

Ne laisse pas le réservoir à matières se remplir trop.

Réservoir de chasse d'eau

Ne videz complètement le réservoir de chasse d'eau que si vous prévoyez de ne pas utiliser vos toilettes pendant une longue période.

Retirez le bouchon de remplissage d'eau [cp]. Videz le réservoir de chasse d'eau via le bouchon de remplissage d'eau [ ]. - Rincez les toilettes jusqu'à ce que plus - aucune eau ne soit pompée [ 0 ou 1 ]

Vous ne pouvez vider le réservoir à matières que dans un point de collecte des déchets autorisé.

Le bouchon de remplissage d'eau

dispose d'un trou d'évacuation fin d'aérer le réservoir de chasse d'eau. De l'eau peut passer au travers lorsque vous levez les toilettes ou que vous les positionnez sous un angle.

6. Entretien et nettoyage

Thetford vous recommande de nettoyer régulièrement vos toilettes pour empêcher le dépôt de calcaire et garantir une hygiène optimale.

Nettoyez l'intérieur de la cuvette avec une brosse douce et un produit de nettoyage spécifique. Nettoyez complètement les toilettes à l'aide d'un produit de nettoyage spécifique.

N'utilisez jamais de produits

ménagers pour nettoyer vos toilettes portables. Ils peuvent en effet endommager les joints et autres composants des toilettes de manière irreversible.

Procédez également à un entretien régulier de vos toilettes afin d'en prolonger la durée de vie.

Nettoyez l'intérieur de votre réserve à matières 2 à 3 fois par an pour éliminer les dépôts de calcaire tenaces. - Traitez les joints à l'aide d'un lubrifiant spécial pour les garder couplés et flexibles.

N'utilisez jamais de vaseline ou

d'huile végétale pour lubrifier les joints. Ils peuvent provoquer l'apparition de fuites dans Your reservoir à matières.

Thetford propose une large gamme

d'additifs sanitaires et de produits d'entretien. Consultez le dépliant pour plus d'informations sur la gamme des produits.

Le joint de clapet est une pièce des

toilettes qui est soumise à l'usure. En fonction de l'intensité et du mode d'utilisation, après une période donnée, la qualité du joint diminuera et il aura le remplaier.

7. Utilisation durant l'hiver

Vous pouvez utiliser vos toilettes normalement en période de froid aussi longtemps que les toilettes se trouvent dans un endroit chauffé. Si ce n'est pas le cas et qu'il y a un risque de gel, nous vous recommendons de ne pas utiliser vos toilettes. Assurez-vous d'avoir complètement les toilettes. Puis, videz le réservoir à matières et le réservoir de chasse d'eau, voir Stockage.

8. Stockage

Videz le réservoir de chasse d'eau. Rincez les toilettes jusqu'à ce que plus aucune eau ne soit pompée. Videz le réservoir à matières. Nettoyez et séchez minutieusement l'ensemble des toilettes. Ouvrez le clapet et desserrez le bouchon du bras de vidange pour aérer le réservoir à matières. - Desserrez le bouchon de remplissage d'eau pour aérer le réservoir de chasse d'eau.

Nous vous recommandons de faire l'entretien de vos toilettes avant de les stocker. Voir Entretien et nettoyage.

Pour le modèle 565E, retirez les piles.

9. Mise au rebut

Votre produit a été conçu et fabriqué avec des matériaux et des composants de grande qualité, qui peuvent être recyclés et réutilisés. Une fois votre produit en fin de vie, mettez le produit au rebut dans le respect de la réglementation locale. Ne le jetez pas avec les déchets ménagers classiques. La mise au rebut appropriée de votre produit permettra de prévenir d'éventuelles conséquences dommageables pour l'environnement et la santé.

10. Questions

Si vous avez des questions concernant le produit, les pièces, les accessoires ou les centres de service agréés :

Consultez www.thetford.com. S'il n'est pas possible de résoudre un problème, contactez le revendeur local ou le service clients Thetford du pays concerné.

Pour faciliter la prise en charge de votre appel, veuillez préparer :

Vos nom et adresse. Le modèle de vos toilettes et le numéro de série figurant sur la plaque signalétique. - La date d'achat.

Pièces détachées

Vous pouvez vous procurer des pièces détachées d'origine auprès de votre concessionnaire ou d'un centre des services Thetford agréé.

11. Garantie

Veuillez consulter les conditions de notre clause de garantie sur www. thetford. com. Pour plus d'informations, veuillez contacter le service clientèle de Thefroid dans tout pays.
