Type de produit	Platine tourne-disque avec entraînement par courroie
Marque	Thorens
Modèle	TD 102 A
Dimensions (L x H x P)	420 x 138,6 x 355 mm
Poids	Environ 4,8 kg (incluant capot)
Alimentation	100-240 V AC, 50/60 Hz (adaptateur secteur fourni)
Consommation électrique	Inférieure à 0,5 W en veille
Vitesses de lecture	33 1/3 et 45 tours/minute
Variation de vitesse	± 2%
Pleurage et scintillement	0,2%
Rapport signal/bruit	67 dB ou plus (pondération A, LPF 20 kHz)
Plateau tournant	Aluminium, diamètre 300 mm
Bras de lecture	Tube carbone, équilibré statiquement, longueur effective 214,5 mm
Force d'appui	2 g (réglable via contrepoids)
Cellule de lecture	Audio-Technica AT-VM95E (VM stéréo double aimant)
Tension de sortie	4,0 mV ± 3 dB
Sorties audio	Connecteurs RCA analogiques avec égaliseur PHONO EQ sélectionnable
Fonctions principales	Lecture automatique, arrêt automatique, sélection taille/vitesse, levier de levage, capot de protection, touche veille
Entretien et nettoyage	Nettoyer le boîtier et le capot avec un chiffon doux légèrement imbibé d'un produit de nettoyage neutre dilué. Utiliser un produit adapté pour l'aiguille et les disques.
Sécurité	Ne pas poser sur une source de chaleur, éviter les vibrations, ne pas déplacer en fonctionnement, vérifier la tension d'alimentation, laisser un espace de ventilation.
Accessoires inclus	Adaptateur pour 45 tours, câble audio, alimentation secteur, tapis caoutchouc, capot de protection

FOIRE AUX QUESTIONS - TD 102 A THORENS

Comment equilibrer le bras de lecture sur le Thorens TD 102 A ?

Pour equilibrer le bras, abaissez le levier de levage, liberez le verrou du bras, placez-le entre le support et le plateau. Tournez le contrepoids jusqu'a ce que le bras flotte librement horizontalement. Ensuite, tournez la bague graduée sur '0' sans tourner le contrepoids, puis tournez le contrepoids dans le sens antihoraire pour atteindre la force d'appui recommandée de 2 g.

Comment nettoyer l'aiguille de lecture ?

Utilisez un produit de nettoyage adapté pour cellules de lecture, disponible dans le commerce. N'utilisez pas de diluants ou autres produits chimiques agressifs. Essuyez doucement l'aiguille en suivant sa direction.

Comment connecter la platine a un amplificateur ?

Utilisez le câble audio fourni (RCA) pour relier les sorties audio analogiques (G/D) à l'entrée PHONO ou AUX de l'amplificateur. Réglez l'interrupteur PHONO EQ sur 'ON' si vous utilisez une entrée AUX, ou sur 'THRU' si vous utilisez une entrée PHONO.

Que faire si le bras de lecture ne descend pas automatiquement ?

Vérifiez que la touche START est enfoncée correctement. Si la lecture ne démarre pas, assurez-vous que le disque est bien centré et que la taille du disque est correctement sélectionnée. Le bras ne descend que si le plateau tourne.

Quel type de cellule est installe sur le Thorens TD 102 A ?

La platine est équipée d'une cellule Audio-Technica AT-VM95E, une cellule stéréo à double aimant avec une tension de sortie de 4,0 mV et une force d'appui recommandée de 2,0 g.

Peut-on utiliser la platine sans capot de protection ?

Oui, mais il est déconseillé car le capot protège des poussières et des vibrations. Ne posez rien dessus et ouvrez-le doucement pour éviter de pincer les doigts.

Comment nettoyer les disques vinyles ?

Utilisez un produit de nettoyage pour disques adapté et un chiffon doux. Essuyez en suivant les sillons, du centre vers le bord. Évitez les solvants chimiques. Rangez les disques dans leur pochette à l'abri de la chaleur et de l'humidité.

La platine ne s'allume pas, que verifier ?

Vérifiez que l'alimentation secteur est branchée et que la fiche est correctement insérée dans le connecteur CC. Assurez-vous que la prise murale fonctionne. Appuyez sur la touche STANDBY/ON à l'arrière.

Quelle est la garantie pour le Thorens TD 102 A ?

La garantie ne couvre pas l'aiguille de lecture si elle est tordue suite à une manipulation incorrecte. Pour les autres composants, veuillez consulter les conditions de garantie fournies par le vendeur ou le fabricant.

Puis-je utiliser un adaptateur 45 tours avec cette platine ?

Oui, un adaptateur pour disques 45 tours avec grand trou central est fourni. Placez-le sur le plateau avant de poser le disque.

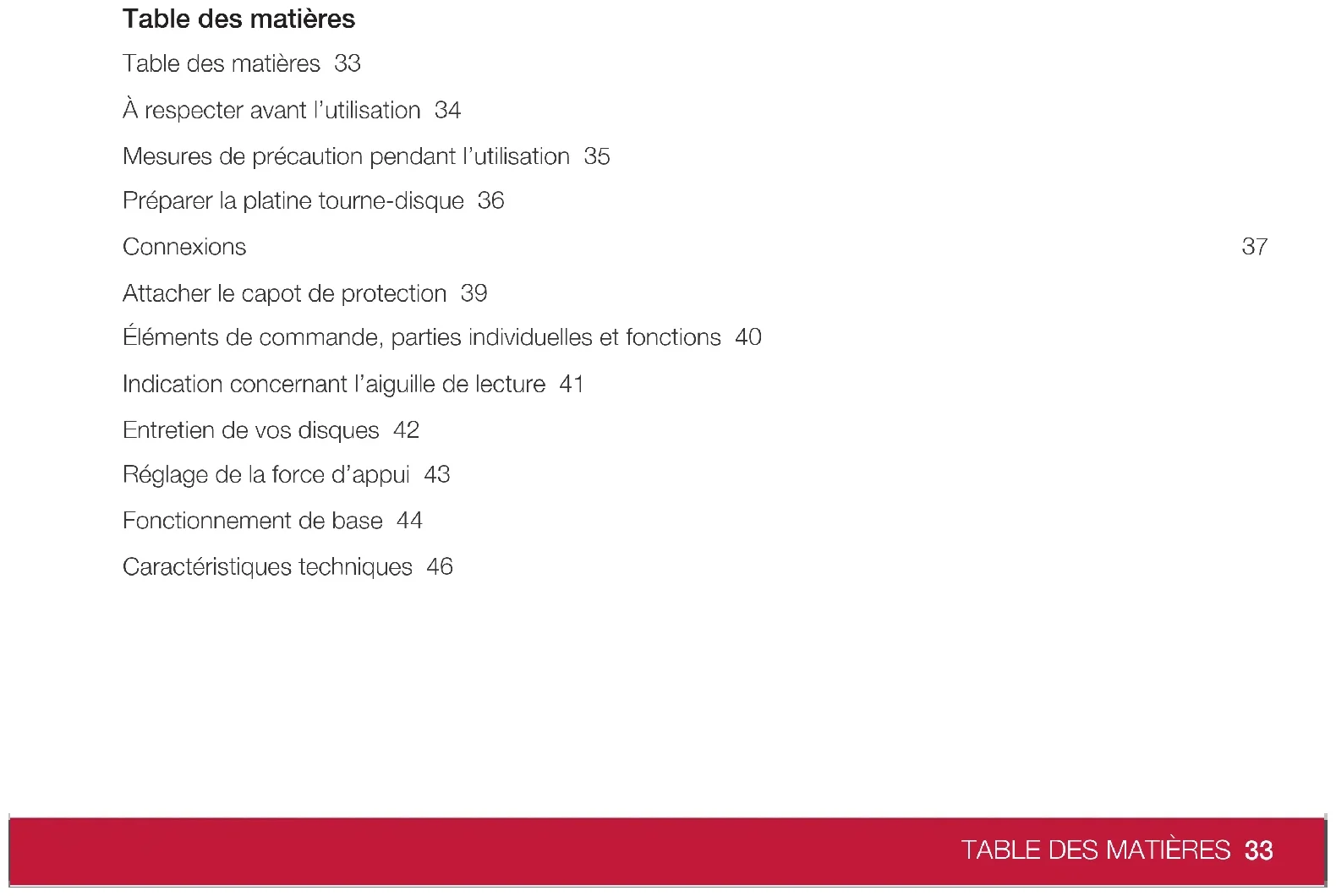

MODE D'EMPLOI TD 102 A THORENS

Mesures de précaution pendant l'utilisation 35

Préparer la platine tourne-disque 36

Connexions

Attacher le capot de protection 39

Éléments de commande, parties individuelles et fonctions 40

Indication concernant l'aiguille de lecture 41

Entretien de vos disques 42

Réglage de la force d'appui 43

Fonctionnement de base 44

Caractéristiques techniques 46

Nous vous remercions d'avoir choisi THORENS.

Veuillez lire attentivement le présent manuel d'utilisation pour profiter des importantes performances de votre platine tourne-disque.

Mesures de précaution pendant l'utilisation

Ne rien poser sur le capot de protection. Des objets posés sur le capot peuvent faire du bruit ou tomber à cause de vibrations, en particulier pendant la lecture d'un disque.

Ne pas poser l'appareil sur un amplificateur ou un autre appareil qui soit source de chaleur. Cela pourrait entraîner des décolorations, des déformations ou des dysfonctionnements.

Éviter les emplacements exposés aux vibrations. Une quantité importante de poussières, le froid ou l'humidité peuvent endommager durablement l'appareil.

La platine tourne-disque pouvant chauffer pendant le fonctionnement, penser à laisser un espace suffisant pour la ventilation. Il faut notamment veiller lors de l'installation à maintenir un espace suffisant par rapport aux murs et à d'autres appareils, afin de permettre une bonne dissipation de la chaleur.

Ne pas déplacer ni soulever l'appareil lorsqu'il est en cours de fonctionnement et que le plateau tourne. Cela pourrait endommager le disque, l'aiguille de lecture, le système de cellule de lecture ou l'appareil.

Toujours retirer le disque avant de déplacer ou de bouger cet appareil. Cela pourrait endommager le disque, l'aiguille de lecture et le système de cellule de lecture, ou entraîner des dysfonctionnements.

La tension d'alimentation de l'appareil doit correspondre à la tension indiquée à l'arrière de la platine. Si vous avez des doutes à ce sujet, veuillez contacter un vendeur spécialisé.

Entretien

Nettoyer la saleté sur le boîtier et le capot de protection avec un chiffon doux légèrement imbibé d'un produit de nettoyage neutre dilué dans de l'eau.

Préparer la platine tourne-disque

1. La hauteur des pieds de cet appareil ne peut pas être modifiée, il est donc particulièrement important de le placer sur une surface horizontale et stable.
2. Placer le tapis en caoutchouc sur le plateau tournant.

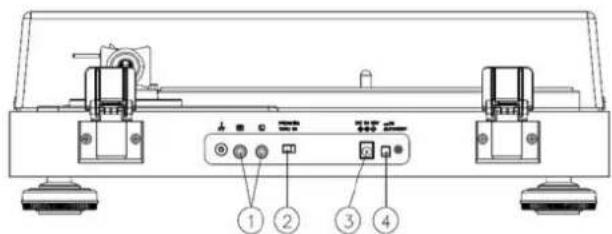

01. Connecteurs de sortie audio analogue (g / d)

Ils émettent des signaux audio analogiques.

Le réglage de l'interrupteur PHONO EQ modifie le type et l'intensité du signal de sortie. Utiliser le câble audio fourni (ou disponible dans le commerce) pour raccorder un amplificateur sur les bornes de sortie de l'appareil.

02. Interrupteur PHONO EQ (sortie audio) position de l'interrupteur « on

Des signaux amplifiés par l'amplificateur avec égaliseur intégré sont émis par les connecteurs de sortie audio analogique (G / D).

Réglage « THRU

Le signal de sortie de la cellule de lecture est directement émis par les connecteurs de sortie audio analogique (G / D). Utiliser cette option lorsque vous raccordez un amplificateur avec une entrée PHONO.

L'interrupteur est réglé sur « ON » à la livraison départ usine.

Attention!

Lorsque cette option est sur ON et que la platine tourne-disque est raccordée par exemple aux entrées PHONO d'un amplificateur, le signal de sortie est alors émis très fort au niveau des haut-parleurs et des écouteurs, ce qui peut désactiver les appareils ou abimer l'oreille de l'utilisateur.

03. Connecteur entrée CC

Après avoir effectué toutes les autres connexions, brancher l'alimentation électrique fournie sur ce connecteur. Assurez-vous que la fiche de l'alimentation électrique est bien branchée à une prise. Ne pas utiliser d'autre alimentation électrique que celle fournie à la livraison. L'alimentation électrique fournie à la livraison dispose de connecteurs qui peuvent être replacés. Brancher le connecteur adapté à votre région.

04. Touche standby/on

Appuyer sur la touche STANDBY pour activer l'appareil.

Attacher le capot de protection

1. Insérer complètement les charnières dans le support de charnières à l'extrémité gauche et droite de l'arrière de l'unité principale.
2. Aligner les parties supérieures des charnières aux supports des charnières du capot de protection et les insérer.

Retirer le capot de protection

Maintenir les deux bords du capot de protection et soulever doucement pour les retirer en même temps que les charnières de l'appareil. Retirer les charnières du capot de protection.

Ouvrir

Tenir le bord avant du capot de protection et soulever avec précaution jusqu'à ce qu'il s'arrête. Le capot reste ouvert dans cette position.

Fermer

Abaisser avec précaution le capot de protection jusqu'à ce qu'il soit fermé.

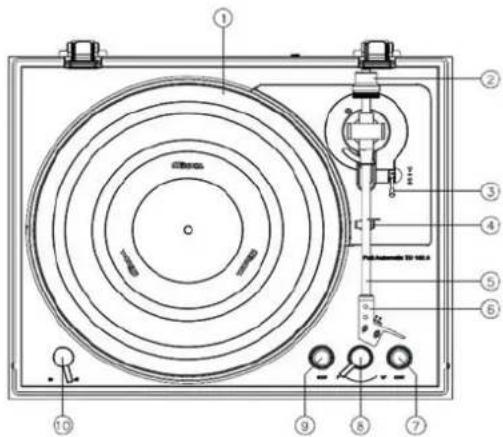

Éléments de commande, parties individuelles et fonctions

1. Plateau tournant

Placer un disque centré sur le plateau tournant.

1. Contrepoids

Pour équilibrer parfaitement le bras de lecture.

1. Levier du bras de lecture

Utiliser ce levier pour abaisser ou relever le bras de lecture.

1. Support du bras de lecture

Pour verrouiller le bras de lecture lorsqu'il n'est pas utilisé.

1. Bras de lecture
2. Cellule de lecture

Partie amovible pour l'aiguille de lecture.

1. Touche START

Pour lancer la lecture du disque.

1. Levier de sélection de la taille du disque

Pour sélectionner la taille du disque à.

1. Touche STOP

Pour arrêter la lecture du disque.

1. Interrupteur pour 33 / 45 tours/min.

Pour sélectionner 33 ou 45 tours par minute pour la lecture d'un disque.

Indication concernant l'aiguille de lecture

Si l'aiguille de lecture est tordue ou endommagée, elle ne pourra plus lire les sillons du disque. Une aiguille tordue peut endommager un disque et également entraîner des dysfonctionnements, veuillez donc être très prudent.

Pour nettoyer une aiguille, utiliser toujours un produit de nettoyage adapté disponible dans le commerce. L'utilisation d'un produit de nettoyage autre qu'un produit adapté à une cellule de lecture peut endommager l'aiguille.

Attention!

Veuillez noter qu'une aiguille de lecture tordue à cause de l'imprudence du client ou en raison d'influences extérieures ne sera pas couverte par la garantie.

Comment utiliser un disque

Lorsque vous tenez un disque ou que vous le sortez de sa pochette, évitez de toucher les sillons, et tenez le disque d'une main au niveau de l'étiquette et du bord, ou avec les deux mains sur le bord.

Nettoyage

Des empreintes digitales ou de la poussière sur un disque peuvent entraîner des bruits indésirables, parfois sauter une partie du disque et l'endommager. Pour nettoyer un disque, utiliser un produit de nettoyage classique adapté disponible dans le commerce. Ne pas utiliser de diluant ni d'autres produits de nettoyage. Les produits chimiques qu'ils contiennent peuvent endommager la surface du disque.

Lorsque vous utilisez un produit de nettoyage pour disque, essuyez la surface du disque en effectuant des mouvements circulaires en respectant les sillons.

Précautions d'emploi

Ne pas laisser les disques dans des endroits exposés aux rayons directs du soleil, ni dans des endroits très chauds ou très humides. Cela peut entraîner des gondolements, des moisissures ou d'autres dégats.

Ne pas stocker les disques les uns sur les autres, et ne pas poser d'objet lourd dessus. Ne pas non plus les stocker en biais pendant une longue durée. Cela peut entraîner des gondolements, des moisissures ou d'autres dégats.

Ne pas laisser d'objets durs entrer en contact direct avec les sillons du disque. Cela peut entraîner des rayures.

Après avoir écouté un disque, veuillez toujours le ranger dans sa pochette pour le conserver. Ne pas laisser un disque sans protection, car cela peut provoquer des déformations ou des rayures. Ne pas utiliser de disques sur lequel des rayures importantes sont visibles.

Réglage de la force d'appui

1. Visser le contrepoids (2) à l'extrémité du bras.
2. Abaissez le levier de levage (3) vers l'avant pour que le bras de lecture s'abaisse.
3. Retirez le protège-aiguille, relâchez le verrou du bras de lecture et déplacez-le entre le support (4) et le plateau pour qu'il puisse osciller librement de haut en bas. (Attention: l'aiguille ne doit toucher nulle part).
4. Tournez le contrepoids à l'extrémité du bras de lecture jusqu'à ce que le bras de lecture flotte librement et automatiquement en position centrale Retour. Lorsque le bras flotte vers le haut, tournez le poids dans le sens antihoraire, s'il flotte, tournez le poids dans l'autre sens. Le bras est ainsi équilibré.
5. Remettez le bras de lecture dans le support et verrouillez-le.
6. Tournez la bague avec l'échelle sur le contrepoids sur «0» sans tourner le contrepoids vous-même.
7. L'échelle se réfère au poids en grammes. Avec le système de ramassage AT VM 95E inclus, tournez tout le contrepoids dans le sens antihoraire jusqu'à une valeur de «2» grammes

Lecture d'un disque

Retirer la protection de l'aiguille de lecture avant d'utiliser la platine tourne-disque.

1. Appuyer sur la touche STANDBY / ON à l'arrière de l'appareil afin de le mettre en marche.
2. Ouvrir doucement le couvercle de protection.

Faites attention de ne pas vous coincer les doigts lorsque vous ouvrez ou fermez le capot de protection.

1. Poser un disque sur le plateau tournant.

Utiliser l'adaptateur fourni pour écouter un 45 tours avec un grand trou de centrage.

1. Tourner le levier de sélection sur la taille du disque adaptée.
2. Sélectionner la vitesse indiquée sur le disque. Elle peut être de 33 ou de 45 tours/minute.
3. Appuyer sur la touche START afin de lancer la lecture.

Le plateau commence à tourner, le bras de lecture se déplace vers le bord extérieur du disque, l'aiguille de lecture s'abaisse sur le disque et la lecture commence. Cette opération ne peut pas être interrompue.

Ne rien poser sur le capot de protection.

Attention!

L'aiguille et entrainer des rayures sur le disque.

Ne pas chercher à arrêter la rotation du plateau pendant la lecture. Ce produit n'est pas une platine tournédisque conçue pour des DJ (à entrainement direct), cela pourrait entraîner un dysfonctionnement.

Si le volume est trop fort, il est possible que des effets de feedback se fassent entendre lors de la lecture d'un disque. Réduire dans ce cas le volume de l'amplificateur connecté.

Lorsque la lecture est terminée

Lorsque le bras de lecture a atteint le dernier sillon, il se soulève automatiquement et se replace sur son support. Le plateau arrête de tourner.

Lancement de la lecture d'un titre situé au centre du disque

1. Soulever le bras de lecture avec le levier.
2. Déplacer le bras de lecture de façon à ce que l'aiguille soit au-dessus de la position de lecture. Le plateau se met à tourner lors que le bras de lecture est déplacé au-dessus du disque.
3. Utiliser le levier pour abaisser le bras de lecture.

Le bras de lecture s'abaisse doucement, jusqu'à ce que l'aiguille touche le disque et que la lecture commence.

Arrêt pendant la lecture

Appuyer pendant la lecture sur la touche STOP pour relever le bras de lecture et le remettre sur son support. Ceci arrête également la rotation du plateau tournant.

Section platine tourne-disque
Système d'entrainment Entrainiment par courroie
Moteur Moteur à courant continu
Vitesses de rotation 33 1/3 tr/min, 45 tr/min
Variation de la vitesse de rotation ± 2%
Pleurage et le scintillagement 0,2%
Rapport signal - bruit 67dB ou plus (pondération A, 20kHz LPF)60dB ou plus (non pondéré, 20kHz LPF)
Plateau tournant En aluminium
Diamètre du plateau tournant 300 mm
Section bras de lecture Tube en carbone
Type Balance statique, droite
Longueur effective 214,5 mm
Force d'appui 2 g
Surplomb 19,5 mm
Section cellule de lecture
Type VM Stereo Dual Magnet (Audio-Technica AT-VM95E)
Tension de sortie	4.0 mv ±3db
Force d'appui de l'aiguille de lecture	2.0g ±0.5g
Poids de la cellule de lecture	6.1g ±0.2g
Tension d'alimentation	Courant alternatif 100 à 240 V, 50 / 60 Hz
Consommation d'énergie	Inférieure à 0,5 W en mode veille
Dimensions totales (incluant capot de protection) (I x H x P) 420 x 138,6 x 355 mm	420 x 138.6 x 355 mm
Poids (incluant capot de protection)	env. 4,8 kg
