MODE D'EMPLOI TP 82 THORENS
Bras et cellule de lecture

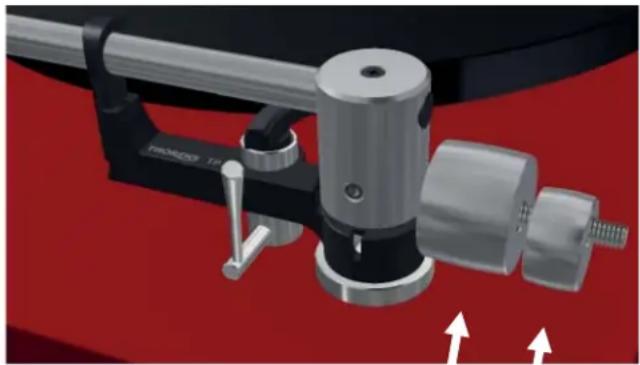

Les contrepoids du bras de lecture sont retirés pour l'expédition. Vissez le grand contrepoids sur la partie arrière du bras de lecture, puis le poids excentrique, plus petit. Le poids le plus petit doit toujours être situé le plus près possible du grand poids sans toucher celui-ci. Ajustez la force d'appui et l'azimut. → Page 21/22
Le poids antiskating est aussi retiré pour l'expédition et doit être monté sur le bras de lecture. → Page 23 La plupart des cellules de lecture ayant un écartement des trous de fixation de 12,7 mm (½") peuvent être montées sur le bras de lecture TP 82. Pour raccorder la cellule de lecture, placez les quatre cosses repérées par couleur de la cellule sur les picots de la cellule.
Procédez au raccordement selon le schéma suivant si la cellule n'a pas de repère couleur :
R Canal droit (signal) → rouge
G Canal droit (masse) → vert
L Canal gauche (signal) → blanc
G Canal gauche (masse) → bleu

La force d'appui se règle par la rotation des contrepoids du bras de lecture (→Fig. 2). Plus les contrepoids sont rapprochés de la cellule de lecture, plus la force d'appui est élevée. Le poids excentrique plus petit est utilisé pour régler l'azimut (→Page 22). Il doit être situé le plus près possible du plus grand contrepoids sans le toucher.
Vous pouvez régler la force d'appui correcte à l'aide de la jauge de réglage du bras de lecture. Abaissez le lève-bras et déplacez le bras au dessus du plateau et abaissez-le prudemment afi n que l'aiguille repose sur la jauge. La protection de l'aiguille de lecture doit être retirée pour cette procédure.
Procédez avec une extrême précaution, pour ne pas endommager l'aiguille de la cellule de lecture !
Attention: La force d'appui correcte dépend de la cellule de lecture utilisée. Consultez le mode d'emploi de votre cellule de lecture

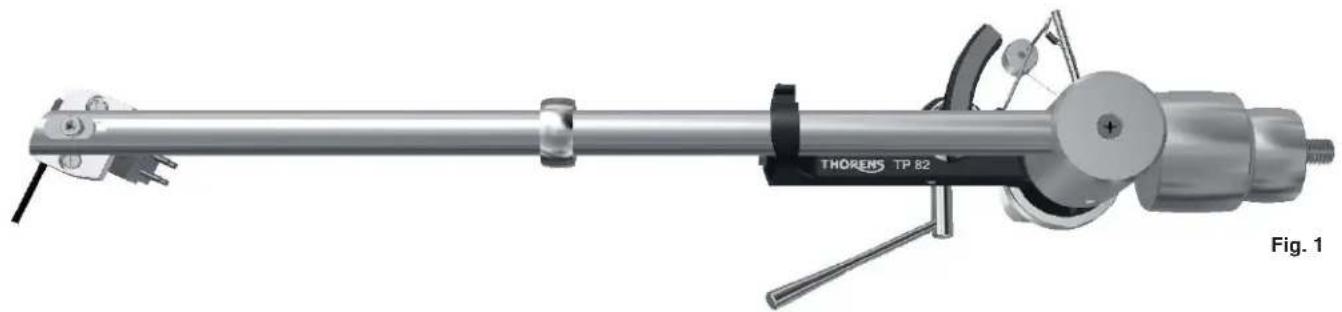

La bague montée au milieu du tube du bras de lecture (→ Page 20, Fig. 1) ne doit pas être déplacée. Il s'agit d'un amortisseur de résonance, qui n'est efficace que dans cette position !
Azimut

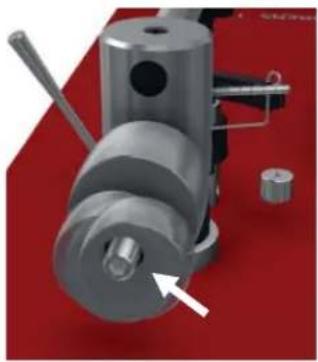

La rotation du poids excentrique plus petit permet de régler l'azimut. → Fig. 3
Le réglage de l'azimut est correct quand la cellule de lecture est exactement perpendiculaire à la surface du plateau. → Fig. 4

Un effet combiné de la force de frottement des sillons du disque et des forces du palier du bras génère lors de la lecture du disque une composante de forces, qui tire le bras de lecture vers le centre : la force skating. La force antiskating qui sert à la compenser est produite, dans le cas du TP 82, par un poids antiskating.

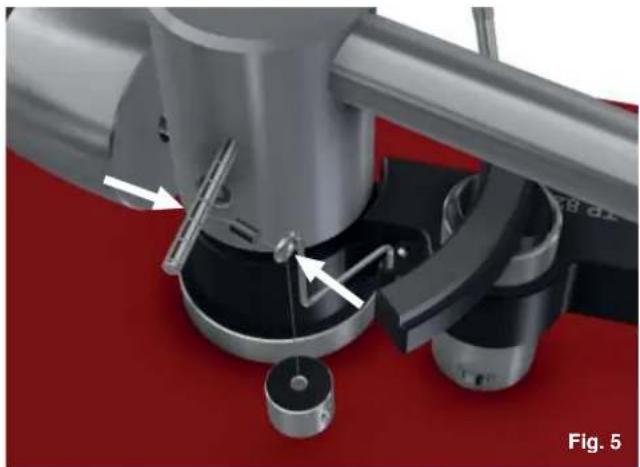

Guidez le fi I du poids antiskating à travers l'étrier et accrochez la boucle du fi I à la tige antiskating du bras de lecture (→ Fig. 5).
Le fi I peut être situé sur une des six rainures de la tige antiskating. Plus la boucle du fi I sur la tige est éloignée du bras de lecture, plus la force antiskating est élevée. La force antiskating nécessaire dépend du type de cellule de lecture et de la force d'appui utilisée.

La force antiskating nécessaire dépend du type de cellule de lecture et devrait être défi nie à l'aide d'un disque de mesure en cas de remplacement.
Autres réglages du bras de lecture
Lors du remplacement de la cellule, le porte-cellule permet un réglage du porte-à-faux (overhang) de ±2.5 mm, si nécessaire. Desserrez pour cela la vis retenant le porte-cellule et déplacez celui-ci en conséquence.

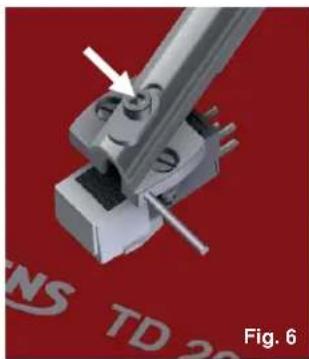

→ Fig. 6
Vous pouvez ajuster le porte-à-faux de +2,5 mm supplémentaires à l'extrémité arrière du bras de lecture. Pour ce faire, desserrez la vis située sur le dessus du palier d'un ou deux tours au plus et déplacez le tube du bras de lecture au besoin. → Fig. 7
La vis située sur le dessus du palier ne doit pas être trop desserrée, ni même complètement retirée, car cela risque d'endommager le bras de lecture !
Une fois le réglage terminé, ne pas serrer trop fortement les vis !

Caractéristiques techniques
TP 82
| Spécifi cation du bras de lecture | 9" |
| Distance de montage | 215mm |
| Longueur effective | 232,8mm |
| Porte-à-faux | 17,8mm |
| Angle de coude | 23,66° |
| Zéro intérieur | 66,0mm |
| Zéro extérieur | 120,9mm |
| Masse effective | 11g |
| Distorsion maximale entre les points zéro | 0,63% |
| Géométrie | Bearwald / Löfgren „A“ |
| Poids | 360g |
| Raccordements | câbles séparés |
| Trou de montage | 18mm dia |
| Antiskating | par poids |
Sous réserve de modifi cations techniques. Fabriqué en Allemagne.
