Type de produit	Platine vinyle à entraînement direct
Marque	Thorens
Modèle	TD 403 DD
Dimensions (L x P x H)	420 x 355 x 139 mm
Poids	9,7 kg
Alimentation	100-240 V, 50/60 Hz, adaptateur secteur externe, consommation max 36 W
Mécanisme d'entraînement	Direct (moteur DC)
Vitesses de lecture	33 1/3 et 45 tr/min
Bras de lecture	TP150, longueur effective 9" (232,8 mm), contrepoids réglable en deux parties, anti-patinage par contrepoids avec fil guidé par roulement à rubis
Cellule de lecture	Ortofon 2M Blue, MM, aiguille elliptique dénudée, force d'appui 1,8 g ± 0,2 g, poids 7,2 g
Sortie audio	RCA/Cinch (doré), câble fourni, pour entrée phono MM
Plateau	Aluminium coulé sous pression, diamètre 12" (300 mm)
Capot anti-poussière	Fourni avec charnières, amovible
Entretien et nettoyage	Nettoyer le boîtier et le capot avec un chiffon doux légèrement imbibé d'un produit neutre dilué dans l'eau. Nettoyer les disques avec une brosse antistatique. Vérifier l'aiguille après environ 500 heures de fonctionnement.
Sécurité	Ne pas poser d'objets sur le capot. Éviter les sources de chaleur et les vibrations. Laisser un espace de ventilation. Ne pas déplacer l'appareil en fonctionnement. Débrancher l'alimentation en cas de non-utilisation prolongée.
Pièces détachées et réparabilité	Tête de lecture interchangeable (standard SME), aiguille remplaçable, contrepoids démontable, réglages experts (VTA, azimut) possibles par l'utilisateur
Informations générales	Notice disponible en plusieurs langues (FR, DE, EN, RU, ZH, etc.). Manuel de 84 pages. Garantie et SAV : contacter le revendeur.

FOIRE AUX QUESTIONS - TD 403 DD THORENS

Comment installer le capot anti-poussière ?

Déballez les deux charnières et le capot. Les charnières ont un côté clip et un côté languette. Clipsez les charnières dans les emplacements prévus à l'arrière du capot, puis poussez le capot dans les fentes à l'arrière de la platine jusqu'à enclenchement.

Quel type d'entrée amplificateur utiliser ?

La platine nécessite une entrée phono MM (magnétique). Ne pas brancher sur des entrées haut niveau (CD, AUX, TUNER) car le niveau de sortie et l'égalisation ne sont pas adaptés.

Comment régler la force d'appui du bras de lecture ?

Équilibrez d'abord le bras en tournant le contrepoids jusqu'à ce qu'il flotte librement. Ensuite, tournez l'anneau gradué du contrepoids pour aligner le '0' avec le repère. Puis tournez l'ensemble du contrepoids jusqu'à la valeur souhaitée (pour Ortofon 2M Blue : 1,8 g recommandé).

Comment régler l'anti-patinage ?

Après avoir réglé la force d'appui, déplacez le poids d'anti-patinage sur le fil à la même valeur que la force d'appui. Utilisez un petit tournevis ou la goupille fournie pour ajuster précisément la position sur l'échelle.

Comment remplacer l'aiguille de la tête de lecture ?

Retirez la protection de l'aiguille, puis tirez le porte-aiguille vers l'avant. Faites glisser le nouveau porte-aiguille sur le corps du système jusqu'à enclenchement. Aucun réglage supplémentaire n'est nécessaire si l'aiguille est identique.

Comment régler la hauteur du bras (VTA) ?

Desserrez la vis (1) à l'aide d'un tournevis Phillips, puis tournez la bague avec la goupille fournie (2) pour monter ou descendre le bras jusqu'à ce qu'il soit parallèle à la surface du disque. Resserez la vis. Ajustez ensuite la hauteur de l'élévateur si nécessaire.

Que faire en cas de bourdonnement (hum) ?

Vérifiez que la vis de terre (masse) à l'arrière de la platine est bien connectée à la vis de terre de l'amplificateur à l'aide d'un conducteur séparé. Assurez-vous également que les câbles RCA sont correctement branchés.

Comment transporter la platine ?

Utilisez l'emballage d'origine. Retirez la tête de lecture et le contrepoids, réglez l'anti-patinage sur zéro, retirez le plateau et rangez-le au fond de la boîte. Soulevez le capot de ses charnières et emballez-le séparément.

Quel entretien est recommandé ?

Nettoyez régulièrement les disques avec une brosse antistatique et vérifiez la propreté du diamant. Pour nettoyer le boîtier et le capot, utilisez un chiffon doux légèrement imbibé d'eau savonneuse neutre. Remplacez l'aiguille après environ 500 heures de fonctionnement.

Puis-je utiliser d'autres têtes de lecture ?

Oui, la coque de tête est interchangeable avec tout modèle standard à montage SME (demi-pouce). Si vous changez de tête, vous devrez rééquilibrer le bras, régler la force d'appui et éventuellement ajuster le VTA et l'azimut. Le contrepoids peut être dédoublé pour s'adapter à des têtes de lecture jusqu'à environ 30 g.

MODE D'EMPLOI TD 403 DD THORENS

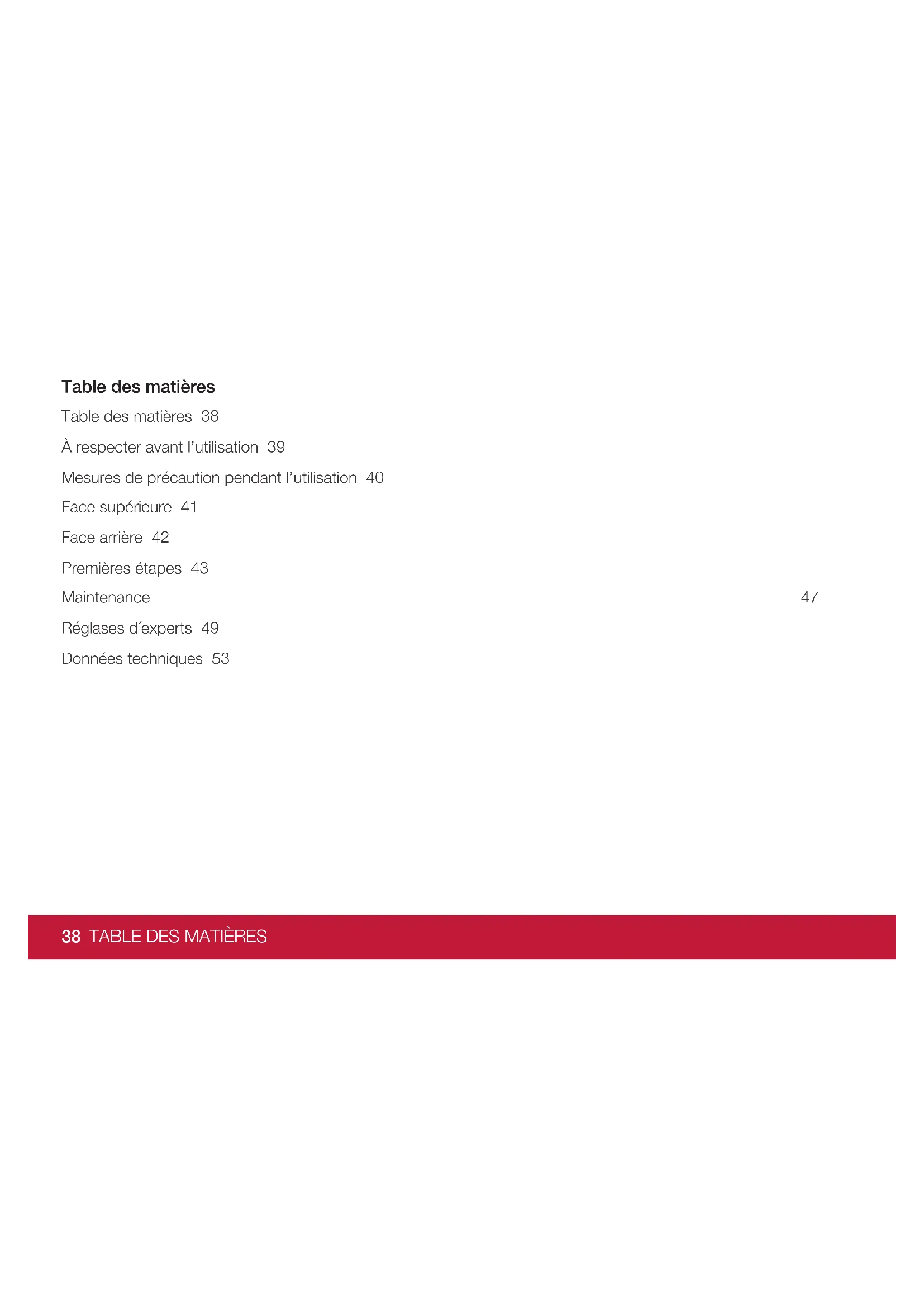

Table des matières 38

Mesures de précaution pendant l'utilisation 40

Face supérieure 41

Face arrière 42

Premières étapes 43

Maintenance

Réglages d'experts 49

Données techniques 53

TABLE DES MATIÈRES

Nous vous remercions d'avoir choisi THORENS.

Veuillez lire attentivement le présent manuel d'utilisation pour profiter des meilleures performances de votre platine tourne-disque.

Mesures de précaution pendant l'utilisation

Ne rien poser sur le capot de protection. Des objets posés sur le capot peuvent faire du bruit ou tomber à cause de vibrations, en particulier pendant la lecture d'un disque.

Ne pas poser l'appareil sur un amplificateur ou un autre appareil qui soit source de chaleur. Cela pourrait entraîner des décolorations, des déformations ou des dysfonctionnements.

Éviter les emplacements exposés aux vibrations. Une quantité importante de poussières, le froid ou l'humidité peuvent endommager durablement l'appareil.

La platine tourne-disque pouvant chauffer pendant le fonctionnement, penser à laisser un espace suffisant pour la ventilation. Il faut notamment veiller lors de l'installation à maintenir un espace suffisant par rapport aux murs et à d'autres appareils, afin de permettre une bonne dissipation de la chaleur.

Ne pas déplacer ni soulever l'appareil lorsqu'il est en cours de fonctionnement et que le plateau tourne. Cela pourrait endommager le disque, l'aiguille de lecture, le système de cellule de lecture ou l'appareil.

Toujours retirer le disque avant de déplacer ou de bouger cet appareil. Cela pourrait endommager le disque, l'aiguille de lecture et le système de cellule de lecture, ou entraîner des dysfonctionnements.

La tension d'alimentation de l'appareil doit correspondre à la tension indiquée à l'arrière de la platine. Si vous avez des doutes à ce sujet, veuillez contacter un vendeur spécialisé.

Entretien

Nettoyer la saleté sur le boîtier et le capot de protection avec un chiffon doux légèrement imbibé d'un produit de nettoyage neutre dilué dans de l'eau.

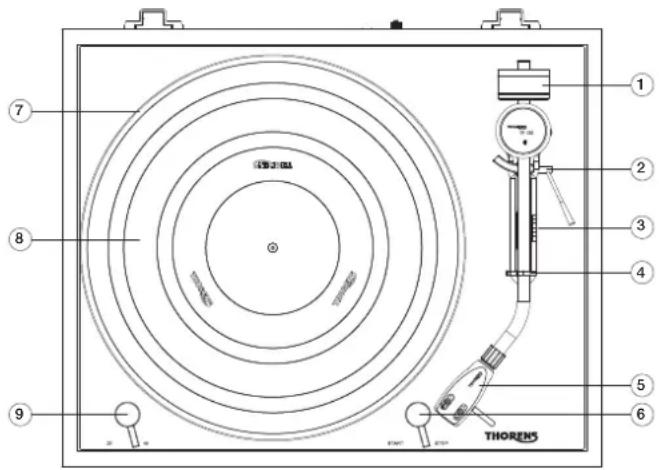

1. Contrepoids du bras de lecture

Le contrepoids situé à l'arrière du bras de lecture sert à équilibrer le bras et à régler la force de contact correcte du bras de lecture utilisé.

2. Levier de levage du bras de lecture

Le levier de levage est utilisé pour abaisser le bras de lecture sur le disque et le relever.

3. Réglage anti-patinage

C'est à ce niveau que le dispositif anti-patinage est réglé.

4. Support de bras de lecture avec verrouillage

Le bras de lecture peut être verrouillé dans le support.

5. Coque de tête interchangeable

Pour accueillir un système de tête de lecture avec un montage d'un demi-pouce, la coque de tête peut être remplacée par n'importe quelle autre coque de tête avec un montage SME standard.

6. Interrupteur start/stop

« START » met en marche le moteur et le plateau commence à tourner. « STOP » arrête la lecture.

8. Tapis de plateau

Pour l'enregistrement du disque.

9. Interrupteur de vitesse

Permet de passer de 33,3 à 45 tr/min.

10. Vis de terre (masse)

Se connecte à la vis de terre de l'amplificateur avec un conducteur séparé pour éviter les interférences de bourdonnement.

Connexion pour le câble de signal vers l'amplificateur. Ici, faites attention au code couleur : rouge = canal droit, blanc = canal gauche

12. Raccordement électrique

Le câble d'alimentation de l'adaptateur secteur fourni est branché ici.

13. Interrupteur principal

Il permet d'allumer et d'éteindre l'appareil. Pendant le fonctionnement, l'interrupteur doit être sur la position « On ».

Installation du couvercle anti-poussière

1. Déballez les deux charnières et le cache-poussière. Veillez à ne pas rayer le capot.
2. Notez que les charnières ont un côté clip et un côté languette.
3. Appuyez sur les deux clips dans les endroits prévus à cet effet à l'arrière de la housse jusqu'à ce qu'ils s'enclenchent.
4. Poussez maintenant le capot avec les charnières dans les fentes prévues à l'arrière du TD403.

1. Placez le lecteur-enregistreur sur une surface stable afin qu'il ne glisse pas et se tienne droit.
2. Placez soigneusement la platine sur l'axe. Le mécanisme d'entraînement de la platine se déclenche directement, aucune autre étape n'est donc nécessaire pour installer celui-ci. Faites maintenant tourner le disque plusieurs fois à la main et assurez-vous qu'il tourne sans bruit.
3. Placez le tapis en caoutchouc fourni avec le côté rainuré sur le disque.
4. Placez la tête de lecture préinstallée à l'avant du bras de lecture et fixez-la en place en tournant l'écrou à chapeau. La petite broche de guidage pointe vers le haut.
5. Vissez le contrepoids à l'arrière de l'extrémité du bras de lecture.
6. Faites glisser le poids de réglage anti-patinage dans la base du bras jusqu'à la position zéro.
7. Rabattez le levier de levage vers l'avant de sorte que le banc de levage soit abaissé.
8. Retirez la protection de l'aiguille sur le bras de lecture et desserrez son verrouillage.
9. Déplacez avec précaution le bras de lecture vers la platine à l'aide du levier à doigts de manière à ce qu'il puisse osciller librement de haut en bas. Veillez à ce que l'aiguille ne touche pas le disque ou le châssis.
10. Tournez le contrepoids jusqu'à ce que le bras de lecture flotte librement et revienne tout seul en ligne droite. Si le bras est en haut, tournez le contrepoids légèrement dans le sens inverse des aiguilles d'une montre, s'il est en bas, tournez-le dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit équilibré.
11. Remettez le bras de lecture sur le support et fixez-le.
12. Sur le contrepoids se trouve un anneau avec une échelle pour la force portante en Pond, qui peut être déplacé indépendamment du poids. Tournez maintenant cette bague seule, sans tourner l'ensemble du poids, jusqu'à ce que le « 0 » en haut soit en face de la marque sur le bloc de roulement du bras de lecture.
13. Pour régler la force de suivi souhaitée, tournez maintenant le contrepoids dans son ensemble jusqu'à ce que le chiffre correspondant soit en face de la marque. La tête de lecture Ortofon 2M Blue fournie nécessite une force de suivi comprise entre 1,6 et 2 livres. Il est recommandé de s'orienter vers la partie supérieure de ces valeurs.
14. Déplacez ensuite le poids pour l'anti-patinage dans la fente entre la base du bras de lecture à l'arrière et le support du bras à l'avant à la même valeur. Sur l'échelle, les longues lignes indiquent une augmentation de 0,5 lorsque l'on regarde par derrière. Pour ajuster la valeur, il est préférable d'utiliser un petit tournevis ou la goupille fournie avec le réglage de la hauteur du bras de lecture.

Important : la position initiale à la base du bras spécifie la valeur 0,5, c'est-à-dire que les autres valeurs reposent sur celle-ci.

Ce dispositif termine tous les réglages du bras de lecture. La description des étapes de réglage de la hauteur du bras de lecture (VTA) et du réglage de l'azimut se trouve plus loin dans ce document sous la rubrique EXPERTENEINSTELLUNGEN (RÉGLAGES D'EXPERT).

Connectez l'alimentation externe à la prise située à l'arrière de l'appareil, puis à une prise de courant. Mettez l'interrupteur principal qui se trouve à côté de la prise à l'arrière sur la position « on ».

Raccordement à l'amplificateur

Il y a deux prises RCA sur le panneau arrière pour connecter le TD403 à un amplificateur. Connectez ces prises à l'entrée phono d'un amplificateur à l'aide du câble fourni. Le codage rouge signifie le canal droit et le blanc ou le noir le canal gauche.

IMPORTANT : la tête de lecture Ortofon 2M Blue installée en usine nécessite une entrée phono MM. Une entrée à haut niveau (désignation CD, AUX, TUNER ou similaire) ne convient pas à la lecture de disques avec le TD403.

Lecture de DISQUE

1. Placez un disque sur le plateau et sélectionnez la vitesse de lecture appropriée (33,3 ou 45 tr/min) à l'avant à l'aide du levier situé à gauche. Pour les petits Singles 45 tours, vous aurez besoin du palet unique fourni.
2. Déverrouillez le bras de lecture et assurez-vous que l'élévateur est en position haute. Faites démarrer le plateau avec le levier situé à l'avant droit.
3. Déplacez le bras de lecture sur le disque avec votre main de manière à ce que l'aiguille se trouve au-dessus de l'endroit désiré et abaissez-la avec le levier.
4. La lecture commence.
5. Lorsque la lecture est terminée, soulevez le bras à l'aide de l'élévateur et replacez-le sur le support. Stop arrête le moteur. Si nécessaire, mettez la protection de l'aiguille du système de tête de lecture.
6. Lorsque vous n'utilisez pas l'appareil pendant une période prolongée, coupez l'alimentation électrique à l'arrière à l'aide de l'interrupteur.

Reemplacement de l'aiguille de la tête de lecture

Ce qui suit fait référence à la tête de lecture Ortofon 2M Blue fournie et aux autres modèles de la série 2M.

• Mettez la protection de l'aiguille, desserrez l'écrou de la coque de la tête et retirez-la du tube du bras de lecture.
• Retirez à nouveau la protection de l'aiguille et tirez le porte-aiguille vers l'avant.
• Faites glisser le nouveau porte-aiguille sur le corps du système.
• Remettez la protection de l'aiguille en place et fixez à nouveau la tête de lecture sur le bras de lecture.
• Il n'est pas nécessaire de modifier les réglages du bras de lecture s'il s'agit d'une aiguille de rechange du même type.

L'aiguille de lecture doit être contrôlée après environ 500 heures de fonctionnement et remplacée si nécessaire.

Si vous avez des doutes à ce sujet, confiez le remplacement de la tête de lecture à votre revendeur ou à une autre personne compétente.

Recommandation importante

Nettoyez régulièrement vos précieux disques avec une brosse antistatique disponible dans le commerce ou utilisez une machine à laver les disques. Assurez-vous que le diamant de scannage est propre. Pour ce faire, il est préférable d'utiliser la petite brosse fournie, que vous pouvez brosser soigneusement sur le diamant de l'arrière vers l'avant.

Transport du lecteur de DISQUE

Il est préférable d'utiliser l'emballage d'origine de l'appareil pour le transport.

Maintenance

Mettez la protection de l'aiguille et verrouillez le bras de lecture dans son support. Pour un transport plus long ou pour l'expédition, desserrez la tête et retirez-la. Retirez ensuite le contrepoids arrière et réglez la valeur d'anti-patinage sur zéro. Retirez ensuite la platine et rangez-la au fond de la boîte.

Soulevez le cache-poussière de ses charnières et emballez-le solidement.

Replacement de la tête de lecture

Pour remplacer la tête de lecture complète par un autre modèle, suivez les étapes ci-dessous.

• Mettez la protection de l'aiguille, dévissez la tête de lecture et retirez-la du tube du bras de lecture.
• Dévissez les quatre boutons de couleur des broches du micro et dévissez-le.
• Vissez le nouveau micro dans la tête de lecture et connectez les boutons. Ne serrez pas encore les vis.
• Déplacez la tête de lecture dans la coque jusqu'à ce que le surplomb et les passages à zéro s'adaptent. Vous aurez besoin d'un modèle d'ajustement pour cela.
• Serrez les vis.

Schéma de connexion des manivelles :

Rouge = signal de droite

Vert = masse à droite

Blanc = signal gauche

Bleu = masse à gauche

Si vous remplacez la tête de lecture complète, le bras de lecture doit être réajusté comme décrit ci-dessus.

Têtes de lecture avec différents poids individuels

Le contrepoids du bras de lecture TP150 est composé de deux parties, afin d'équilibrer des têtes de lecture de poids différents. Les deux parties sont reliées par deux vis qui peuvent être facilement desserrées. Il est toutefois conseillé de régler le poids de manière à ce qu'il soit le plus proche possible de la base.

du bras de lecture pour minimiser l'effet de levier sur le bras. Par conséquent, il faut toujours vérifier d'abord si le bras peut être équilibré avec les deux poids connectés. Si ce n'est pas possible, dévissez la partie arrière du poids.

Si les deux poids sont combinés, il est possible d'équilibrer des têtes de lecture jusqu'à environ 30 g de poids propre.

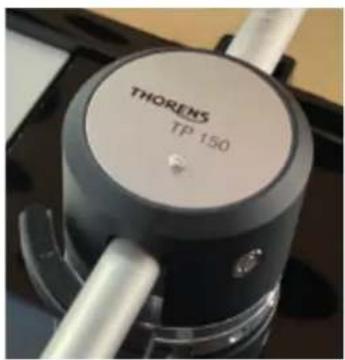

Réglage de l'azimut

L'azimut fait référence à l'angle vertical correct du diamant de balayage dans les sillons du disque, c'est-à-dire que vu de face, le diamant doit être exactement perpendiculaire au disque. Le moyen le plus simple de le vérifier est d'utiliser un miroir sur lequel la tête de lecture est abaissée. Le système de prise en charge et l'image doivent former une ligne sans coudes.

Il est également conseillé d'utiliser un pochoir transparent avec une grille de lignes, à travers laquelle la position inclinée de la tête et du capteur devient directement visible. Vous pouvez également utiliser une équerre disponible dans le commerce à cette fin.

Pour corriger une éventuelle déviation de la position correcte, le bras de lecture peut être tourné.

Pour ce faire, desserrez le couvercle de la base du bras à l'aide d'un petit tournevis à lame plate, puis desserrez légèrement la vis cruciforme (1) située au centre en dessous.

ATTENTION : veuillez ne desserrer que légèrement, ne jamais dévisser !

Après avoir desserré la vis, le tube du bras peut être tourné de quelques degrés dans les deux sens. Ce faisant, vérifiez toujours la position actuelle avec un miroir ou un gabarit.

Veillez à ne jamais déplacer le bras dans le sens de la longueur, mais uniquement dans le sens latéral.

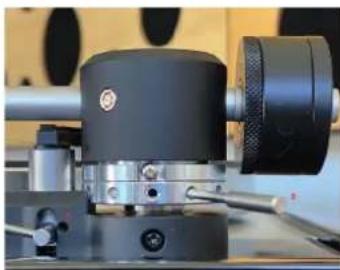

Le remplacement d'une tête de lecture peut nécessiter un réglage de la hauteur du bras. En règle générale, lorsque vous écoutez un disque de côté, le bras doit être parallèle à la surface du disque. Si cela n'est pas le cas, parce que la nouvelle tête de lecture est soit plus haute soit plus basse, la hauteur du bras doit être ajustée en conséquence.

Pour cela, il faut un tournevis Phillips normal (Ph2) et la tige métallique fournie. À des fins de vérification, un triangle ou un gabarit transparent sur lequel sont imprimées des lignes parallèles convient.

Tout d'abord, desserrez un peu la vis (1) avec précaution. Ensuite, à l'aide de la goupille (2), tournez la bague dans la direction nécessaire jusqu'à ce que le bras de lecture ait atteint la hauteur souhaitée. Puis resserrez la vis (1).

Dans certains cas, l'élévateur doit également être ajusté par la suite, parce que le bras reste sur le banc de l'élévateur même lorsqu'il est abaissé ou qu'il ne peut pas être relevé suffisamment. Après avoir desserré la vis (3), la hauteur de levage peut être réglée.

Données techniques

Lecteur-enregistreur

Mécanisme d'entraînement Direct

Moteur DC Motor

Vitesses 33 1/3 et 45 U/Min

Déviation de la vitesse cible +/-0,33%

Plage et scintillement 0,15%

Distance de la tension d'interférence 67dB (pondérée A, 20kHz LPF)

60dB (non pondérée, 20kHz LPF)

Platine Aluminium coulée sous pression

Diamètre 12", 300mm

Bras de lecture

Longueur effective 9" / 232,8 mm

Ajustement anti-patinage Contrepoids avec fil guidé par un roulement à rubis

Tête de lecture

Type Ortofon 2M Blue, MM

Coupe transversale de l'aiguille Elliptique, dénudée

Plage de fréquence 20Hz - 25kHz

Affaiblissement diaphonique >25dB / 1kHz

Déviation du canal 1,5dB / 1kHz

Données techniques

Angle de balayage vertical 20°

Impédance de terminaison recommandée 47k Ohm

Tension de sortie 5,5mV (1kHz, 3,54cm/sec.)

Force de suivi 1,8g +/-0,2g

Poids du système 7,2 g

Poids du casque 13,5g (y compris les vis, l'écrou, le câble)

Sortie analogique

Raccordement RCA/Cinch (doré)

Alimentation en courant électrique AC 100 - 240V, 50/60Hz

Consommation d'énergie 36W max

Dimensions (B x T x H) 420 x 355x 139mm

Poids 9,7 kg
