TD 905 - Platine_disque THORENS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Platine disque THORENS TD 905 avec entraînement par courroie, bras de lecture en aluminium, et cellule de lecture de haute qualité.
Dimensions	Dimensions compactes adaptées aux espaces réduits.
Poids	Poids optimisé pour une stabilité accrue lors de la lecture.
Utilisation	Facilité d'utilisation avec un réglage simple de la vitesse (33/45 tours).
Maintenance	Recommandation de nettoyage régulier de la platine et de la cellule pour une performance optimale.
Réparation	Accessibilité des pièces de rechange pour un entretien facile.
Sécurité	Conforme aux normes de sécurité en vigueur pour les appareils audio.
Informations générales	Idéale pour les audiophiles à la recherche d'une platine de qualité supérieure.

FOIRE AUX QUESTIONS - TD 905 THORENS

Comment puis-je régler la vitesse de lecture sur la THORENS TD 905 ?

Pour régler la vitesse de lecture, utilisez le commutateur situé sur le panneau avant de la platine. Vous pouvez choisir entre 33 et 45 tours par minute.

Que faire si le bras de la platine ne se lève pas ?

Vérifiez d'abord que l'alimentation de la platine est correctement branchée. Ensuite, assurez-vous que le levier de relevage du bras est en position correcte. Si le problème persiste, il peut être nécessaire de vérifier le mécanisme de levage.

Comment puis-je nettoyer la tête de lecture ?

Utilisez une brosse douce ou un nettoyant spécifique pour têtes de lecture. Appliquez délicatement le nettoyant avec la brosse en suivant les instructions du fabricant.

Pourquoi le son de la platine est-il faible ou déformé ?

Vérifiez d'abord les connexions audio pour vous assurer qu'elles sont bien en place. Ensuite, vérifiez l'état de la cellule et de la pointe. Si elles sont usées, envisagez de les remplacer.

Comment puis-je équilibrer le bras de lecture ?

Pour équilibrer le bras, déplacez le contrepoids situé à l'arrière du bras jusqu'à ce que le bras soit en équilibre et ne bascule ni vers le haut ni vers le bas.

Comment puis-je changer la cellule de la platine ?

Dévissez la cellule de son support en utilisant un petit tournevis. Remplacez-la par la nouvelle cellule en veillant à bien connecter les fils aux bornes correspondantes.

Quelles sont les dimensions de la THORENS TD 905 ?

Les dimensions de la THORENS TD 905 sont environ 430 mm de large, 360 mm de profondeur et 120 mm de hauteur.

La platine fait-elle un bruit de fond ?

Un bruit de fond peut être causé par des interférences électriques. Assurez-vous que la platine est correctement mise à la terre et éloignée des appareils électroniques pouvant causer des interférences.

Comment stocker ma platine pour éviter des dommages ?

Il est recommandé de stocker la platine dans un endroit sec et frais, à l'abri de la lumière directe du soleil. Utilisez un couvercle pour protéger la platine de la poussière.

MODE D'EMPLOI TD 905 THORENS

Merci pour l'achat de votre nouvelle platine Thorens de la série 900.

Nous vous remercions de la confiance accordée à notre produit. Avec l'acquisition de cette platine, vous avez acheté une platine haut de gamme qui est fabriquée et montée entièrement en Allemagne. Ainsi, nous sommes en mesure de garantir une qualité élevée constante de nos produits ainsi que la meilleure précision lors de la fabrication. Pour profiter le plus longtemps possible de votre nouvelle platine, nous vous recommandons de lire attentivement ce mode d'emploi avant la première utilisation. Il contient d'importantes informations pour mettre en marche pas à pas votre nouvelle platine et pour l'utiliser au mieux. Pour toute autre question, veu vous adressez à tout moment à votre revendeur Thorens.

Votre équipe Thorens

Consignes de sécurité

A LIRE ATTENTIVEMENT AVANT LA PREMIERE MISE EN SERVICE !

ATTENTION

Le châssis de l'appareil ne doit pas être ouvert, afin d'éviter tout choc électrique. Auaucune pièce nécessitant un entretien de la part de l'utilisateur ne se trouve à l'intérieur de l'appareil.

AVERTISSEMENT

POUR EVITER TOUT DANGER D'INCENDIE ET DE CHOC ELECTRIQUE, L'APPAREIL NE DOIT PAS ETRE EXPOSE A LA PLUIE ET A L'HUMIDITE.

EXPLICATION DES SYMBOLES GRAPHIQUES

Le symbole éclair avec flèche vers le bas dans le triangle avertit d'une « tension dangereuse » à l'intérieur de l'appareil, dont le niveau est suffisant pour présenter un danger de choc électrique aux personnes.

Le point d'exclamation à l'intérieur du triangle indique des instructions de commande et d'entretien figurant dans le présent mode d'emploi.

Ce produit électronique est conforme aux directives européennes pour l'obtention de la marque CE. Tous les essais nécessaires ont été effectués avec un résultat positif.

Conforme à la directive 2014/35/EU (RoHS).

IMPORTANT : ELIMINATION D'APPAREILS ELECTRIQUES PAR LES UTILISATEURS PARTICULIERS RESIDANT DANS LA CE

Ce symbole, figurant sur le produit ou sur son emballage, indique que ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de votre responsabilité de remettre ce produit à une entreprise d'élimination ou de recyclage d'appareils électriques de tous types (par ex. une décharge spécialisée). La collecte sélective et la réutilisation de tous vos anciens appareils électroniques à l'occasion de leur élimination, contribuent à la protection de l'environnement et assurent qu'ils soient recyclés de manière à éviter de porter atteinte à la santé humaine et à la protection de la nature. Pour obtenir de plus amples informations sur les dépôts et le recyclage des appareils électroniques usagés, adressez-vous aux autorités locales, aux déchèteries ou au distributeur qui vous a vendu l'appareil.

Montage et installation

Sortez prudemment l'appareil et les pièces détachées jointes de l'emballage.

Contenu de la livraison

• châssis (avec/sans bras)
  · courroie Thorens
• plateau inférieur
• plateau
• tapis de protection
• bloc d'alimentation et câble d'alimentation
• câble de mise à la terre
  · câble Cinch
• capot anti-poussière Plexiglas
• niveau à bulle
  • balance pour bras de lecture
  · adaptateur pour disques 17 cm
• chiffon de nettoyage
  · gant en coton

1. Informations générales

Les modèles de la série 900 sont des platines sub-châssis de la dernière génération de Thorens. Ils présentent une combinaison parfaite des avantages des platines sub-châssis et de ceux des platines tourne-disques de masse. L'unité de commande et de régulation électronique intégrée libère entièrement le moteur des fluctuations inévitables. Ce principe assure un niveau de ronflement et de pleurage et scintillement très faible que les anciens modèles n'ont jamais pu atteindre. Pour exploiter à fond la qualité du son, une installation précise sur une base stable est indispensable.

2. Installer er raccorder la TD 900

Cette platine a été conçue pour être

utilisée exclusivement à l'intérieur.

Veuillez donc utiliser la platine exclusivement dans des salles où elle

n'est pas exposée à l'humidité.

L'adaptateur d'alimentation externe est alimenté en 230 V ou 115 V (États-Unis).

Attention: 1 Les 1 surfaces 1 du 1 châssis 1 et 1 du 1 plateau sont sensibles aux rayures. Utilisez impérativement les gants de protection fournis pour le montage.

Veuillez noter que l'adaptateur d'alimentation est à débrancher avant le remplacement du fusible (0,8 mA pour 230 V et 1,6 mA pour 115 V). Pour éviter tout dommage lors du transport, la platine est emballée soigneusement et livrée démontée partie.

Veuillez la monter comme suit :

Installez la platine sur une base horizontale et stable aussi près que possible de votre préamplificateur phono. Vérifiez l'horizontalité avec le niveau à bulle livré. Si votre platine n'est pas tout à fait en position horizontale, son horizontalité peut être corrigée à l'aide des vis de réglage intégrées. Vous les trouvez sous les caches-vis à gauche et à droite du plateau sur le côté supérieur du boîtier. (voir figure 1)

Enlevez maintenant les vis de sécurité pour le transport marquées et vissées en usine, pour libérer le châssis inférieur. Conservez-les précieusement. Ne transportez votre platine qu'avec les vis de sécurité de transport en place et serrées.

Montage et installation

Fig. 3

Enlevez les scellés de transport sur la douille du palier et placez maintenant prudemment le plateau interne sur son palier. Ne jamais forcer, sinon, la douille du palier pourrait être endommagée. Quand le plateau est en place, faites-le tourner et vérifiez la souplesse du palier (voir figure 3).

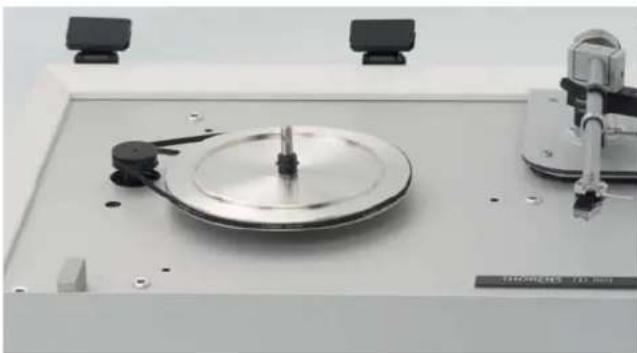

Sortez maintenant la courroie de l'emballage, placez-la autour du plateau et sur la poulie du moteur située à gauche. Veillez à la bonne assise de la courroie (voir figure 4).

Évitez toute trace d'huile ou de graisse sur la courroie d'entraînement, la poulie du moteur et la surface du plateau interne. Si nécessaire, vous pouvez nettoyer ces pièces à l'aide d'un chiffon doux non pelucheux imprégné d'alcool pur.

Pouhree et on pie

Posez l'adaptateur avec le plateau en verre ou la extérieure du plateau avec prudence sur le plateau interne. Maintenant, vous pouvez poser le tapis de protection sur le plateau. Le tapis protège vos disques de l'usure et des éraflures pendant le processus de lecture. En cas d'utilisation lestage important du plateau, il sera éventuellement nécessaire de régler les ressorts du châssis inférieur. Dans ce cas, réglez le châssis inférieur à l'aide des 3 vis de réglage (voir figure 6) jusqu'à ce que ce dernier puisse bouger librement.

Raccordement de la platine. Sortez maintenant l'adaptateur d'alimentation (voir figure 5) et le câble d'alimentation correspondant. Raccordez le câble de l'alimentation à la douille d'alimentation en tension à l'arrière. (voir figure 7).

Raccordez ensuite l'adaptateur d'alimentation à une pris secteur. Vérifiez le bon fonctionnement du moteur en mettant le commutateur de vitesse (voir figure 8) à 38 ^3 puis à 45 tours par minute. La série TD 900 est équipée d'une commande intelligente qui réduit la montée en vitesse de moitié pendant les deux premières secondes après la commutation et transmet ainsi un couple égal à deux fois la valeur du couple sur le plateau. Le plateau atteint ainsi plus rapidement vitesse de consigne et son lancement est également sûr à 45 tr/mn.

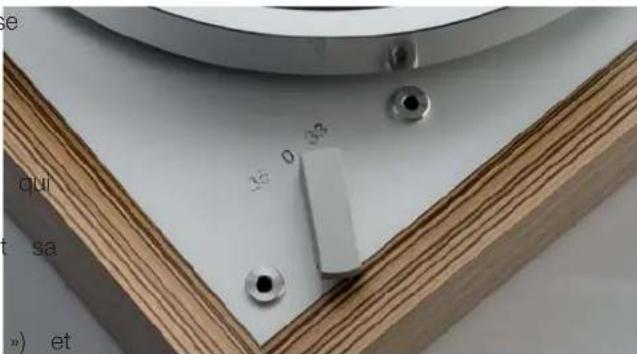

Éteignez le moteur (commutateur de vitesse sur « 0 branchez le câble joint ou n'importe quel câble Cinch ou XLR aux prises de sortie à l'arrière de l'appareil (voir figure 9). Connectez-les à l'entrée phono de votre amplificateur. Les TD 905 et TD 907 disposent aussi bien de prises symétriques XLR que de prises asymétriques Cinch.

Attention: tous les disques sont enregistrés avec un redressement de distorsion conformément aux prescriptions RIAA et ont toujours besoin d'une entrée spéciale phono de l'amplificateur, qui prend en charge le redressement distorsion RIAA et l'amplification correspondante des signaux

de la platine. La liaison de la série TD 900 avec une entrée de haut niveau à l'amplificateur a pour conséquence légère distorsion de la restitution.

Si votre amplificateur ne possède pas d'entrée phono ou une entrée phono de qualité inférieure, nous vous recommandons le préamplificateur phono Thorens TEP 302 qui peut adapté à chaque cellule de lecture via des commutateurs DIL.

Introduisez maintenant prudemment le capot sur ses supports. Vérifiez la souplesse de la charnière.

Reliez la prise de terre de l'appareil avec l'aide du câble de terre joint, à la prise de terre de votre amplificateur ou l'entrée de votre choix.

Lors de l'installation de votre nouvelle platine, veillez à respecter une distance minimale par rapport aux autres app électroniques (par ex. amplificateurs, récepteurs ou lecteurs de CD), car cela pourrait provoquer des rayonnements électromagnétiques sur la cellule de lecture, avec des bourdonnements dans la restitution.

Les perturbations magnétiques peuvent être facilement identifiées et éliminées, en modifiant la position de la platine par rapport aux autres appareils.

Les platines Thorens sont relativement insensibles aux vibrations. Cependant, celles-ci posent en général un problème ôner la reproduction de disques avec des cellules de lecture de qualité supérieure. Choisissez un meuble stable comme base et évitez la proximité des haut-parleurs.

Mais ceci n'est pas suffisant dans le cas d'anciennes demeures avec poutraison de plancher en bois. En général, dans ce cas, il est utile de placer la platine sur une console qui est elle-même vissée au mur porteur de la pièce, à l'aide de supports de console appropriés.

3. Installation du bras de lecture

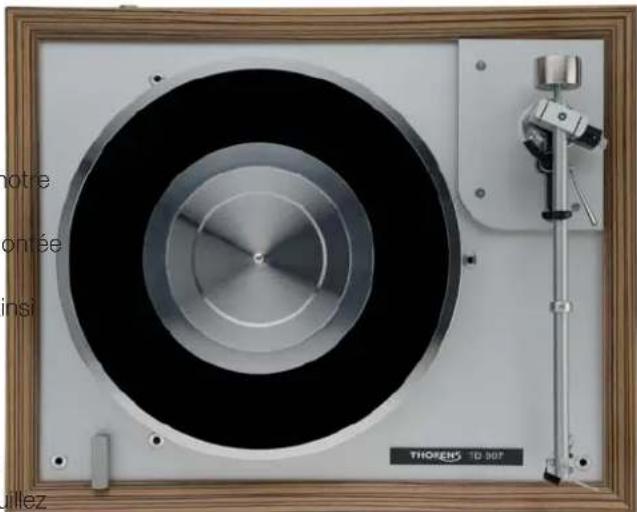

Le TD 907 est livré sans bras de lecture. Vous pouvez monter un bras de lecture sur la plaque de montage. Le TD 907 est adapté au montage de bras de lecture de 9" et 10". Si vous avez des problèmes à ce sujet, veuillez contacter vot

Utiliser la platine

revendeur ou distributeur. Si vous avez commandé TD 907 avec le bras de lecture, celui-ci est déjà l'emballage contient les mode d'emploi, les aides de montage et de réglage livrés par le fabricant.

voltez le moteur en marche (à l'aide du commutateur de moirtesse) déverrouillez le bras de lecture et déplacez-le au-dessus du sillon souhaité. En actionnant le levier du lève-bras vous pouvez descendre lentement le bras de lecture. Pour qu'aucune poussière ne vienne sur le disque, vous pouvez

Les TD 903 et TD 905 sont livrés avec le bras

dégabert et descendre le capot.

TP 92. Le bras de lecture et la cellule de lecture sont

parfaitement montés et réglés en usine. Dans ce cas, nous vous prions d'utiliser maintenant le mode d'emploi du bras de lecture TP 92.

Veillez à soulever lentement le bras de lecture à l'aide du levier, afin d'éviter que le bras ne saute.

4. Utilisation de la platine

Sortez le disque de sa pochette et déposez-le sur le plateau. Utilisez toujours le tapis de protection.

Pour l'écoute des singles, utilisez l'adaptateur joint. chaque lecture du disque, nous recommandons d'éliminer la poussière de surface à l'aide d'une brosse à fibres de carbone ou un chiffon antistatique. De vieux disques très em poussiérés peuvent être bien repolis par un nettoyage intensif d'une machine à laver les disques.

Votre revendeur vous conseillera volontiers.

Pour ne pas compromettre la qualité du son, la platine n'est pas équipée d'un arrêt automatique de fin de disque. Dès que le sillon de fin de disque est atteint, le bras de lecture doit être levé au-dessus du disque à l'aide du lève-bras et le moteur doit être arrêté.

Avant

Maintenance et entretien

5. Maintenance et entretien

Votre platine ne nécessite aucun entretien. La poussière qui se dépose sur le châssis avec le temps peut être éliminée à l'aide du chiffon fourni. Débrancher l'adaptateur d'alimentation de la prise secteur avant tout nettoyage.

Le nettoyage régulier avec un chiffon humide ou le traitement avec un agent antistatique du capot préviennent l'accumulation de charges statiques et/ou réduisent ces charges. Si l'appareil n'était pas utilisé pendant une période de temps assez longue, il est recommandé de démonter la courroie du plateau interne pour éviter son étirement et ainsi son vieillissement prématuré. Vous devriez remplacer la courroie de précision Thorens tous les deux ans.

En cas d'utilisation fréquente, le palier devrait être vérifié et lubrifié tous les cinq ans. Votre revendeur vous conseillera volontiers.

Problèmes et solutions

6. Problèmes et solutions

Nos platines sont fabriquées avec le plus grand soin et sont soumises à un contrôle de qualité permanent. Les anomalies techniques, qui ne peuvent jamais être exclues, ne sont pas forcément dues à des défauts matériels ou de fabrication. De telles anomalies apparaissent également après une utilisation incorrecte ou en raison de circonstances défavorables.

Voilà les défauts qui apparaissent le plus fréquemment de n'accordement vers l'amplificateur ou les haut-parleurs sont raison d'une utilisation incorrecte: interrompus.

Défaut: Le plateau ne tourne pas, bien que l'appareil Défaut: Pleurage et scintillement. sous tension.

Causes possibles:

L'appareil n'est pas raccordé au secteur.

La prise secteur n'est pas alimentée en tension.

La courroie n'est pas en bonne position ou est tombée.

La tension de la courroie n'est pas correcte.

Le moteur ou l'électronique de commande sont défectueux.

Défaut: Pas de signal sur un ou les deux canaux.

Causes possibles:

Rupture de liaison entre la platine et l'amplificateur.

Le sélecteur d'entrée de l'amplificateur n'est pas dans la position correcte ou n'a pas de contact sur un des canaux.

L'amplificateur n'est pas sous tension.

L'amplificateur ou les haut-parleurs sont défectueux.

Les contacts des broches de la cellule ou la fiche ou la prise

dènaccordement vers l'amplificateur ou les haut-parleurs sont interrompus.

Causes possibles:

Palier défectueux.

Électronique de commande défectueuse.

Si le problème subsiste malgré la vérification des causes possibles, veuillez prendre contact avec votre revendeur.

Garantie

7. Garantie

Les conditions de garantie légale sont appliquées.

Si votre produit présente un défaut pendant la période de garantie, contactez votre revendeur en lui indiquant le type d'anomalie. S'il n'est pas possible de corriger ce défaut sur place avec une pièce de rechange, retournez, après accord préalable, votre appareil dans son emballage d'origine à Thorens.

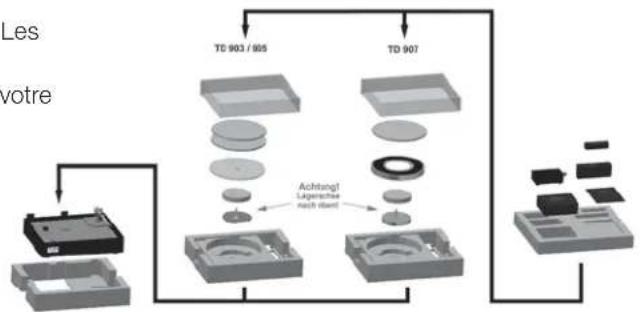

Si vous ne disposez plus de l'emballage d'origine, vous pouvez en obtenir un de Thorens contre paiement.

L'expédition en retour doit se faire en port payé. Les marchandises arrivant en port dû ne seront pas acceptées. La réexpédition se fera en port payé. N'expédiez jamais votre platine sans avoir fixé les vis de sécurité pour le transport.

Les dommages consécutifs au non-respect des instructions du mode d'emploi ou à des effets mécaniques extérieurs, tels que des dommages de transport, ne sont pas couverts par la garantie.

La garantie ne couvre que le mécanisme d'entraînement de la platine, son moteur et le bloc secteur.

Le bras de lecture et la cellule de lecture sont garantis par leur fabricant respectif.

Notre service après-vente est à votre entière disposition pour toute autre question.

Caractéristiques techniques

Système d'entraînement: Ocourroie Ocourroie Ocourroie

(courroie de précision)O(courroie de précision)O(courroie de précision)

Entraînement: Omoteur AC synchrone Omoteur AC synchroneOmoteur AC synchrone

à régulation électroniqueOà régulation électroniqueOà régulation électronique

Vitesses:O33 ^1/3 , 45 tr/mnO33 ^1/3 , 45 tr/mnO33 ^1/3 , 45 tr/mn

Commutation de vitesse:OélectroniqueOélectroniqueOélectronique

Plateau: O300 mm, poids 2.7 kg, O300 mm, poids 2.7 kg, O300 mm, poids 6.5 kg,

(Quarzglass)Oanti-magnétiqueOanti-magnétique

Bras de lecture:	Thorens TP 92/9"	Thorens TP 92/9"	Thorens TP 92/10"
			Optional sans bras de lecture magnétique
Antiskating:	magnétique	magnétique
Fonction automatique:	non	non	non
Arrêt automatique de fin de disque:	non	non	non
Capacité du câble:	140 pF	140 pF	140 pF
Alimentation:	230/115 V, 50/60 Hz	230/115 V, 50/60 Hz	230/115 V, 50/60 Hz
Moteur synchrone à régulation électronique
Dimensions (l x p x h):	470 x 380 x 140 mm	470 x 380 x 140 mm	470 x 380 x 140 mm
Poids:	10 kg	11 kg	12 kg

Informations service après-vente

Votre revendeur ou distributeur Thorens est à votre disposition pour répondre à toutes vos questions ou problèmes. Vous trouverez votre partenaire Thorens sur www.thorens.com ou prenez directement contact avec nous:

www.thorens.com/contact

Enregistrez votre produit chez Thorens et recevez régulièrement des informations actuelles et des offres exclusives de Thorens. Utilisez pour cela la carte d'enregistrement ointe ou enregistrez votre produit en ligne:

www.thorens.com/register

THORENS®

Copyright © 2017

Thorens Export Company AG
