Тип товара	Проигрыватель винила с прямым приводом
Марка	Thorens
Модель	TD 403 DD
Габариты (Д x Ш x В)	420 x 355 x 139 мм
Вес	9,7 кг
Питание	100-240 В, 50/60 Гц, внешний блок питания, макс. потребление 36 Вт
Механизм привода	Прямой (двигатель постоянного тока)
Скорости воспроизведения	33 1/3 и 45 об/мин
Тонарм	TP150, эффективная длина 9" (232,8 мм), регулируемый двухсекционный противовес, антискейтинг с помощью противовеса и нити, направляемой рубиновым подшипником
Звукосниматель	Ortofon 2M Blue, MM, эллиптическая игла с огранкой, прижимная сила 1,8 г ± 0,2 г, вес 7,2 г
Аудиовыход	RCA/Cinch (позолоченные), кабель в комплекте, для входа MM-фоно
Опорный диск	Алюминий литой под давлением, диаметр 12" (300 мм)
Пылезащитная крышка	В комплекте с петлями, съёмная
Уход и чистка	Протирайте корпус и крышку мягкой тканью, слегка смоченной нейтральным моющим средством, разведённым в воде. Очищайте пластинки антистатической щёткой. Проверяйте иглу после примерно 500 часов работы.
Безопасность	Не ставьте предметы на крышку. Избегайте источников тепла и вибраций. Оставьте пространство для вентиляции. Не перемещайте устройство во время работы. Отключайте питание при длительном неиспользовании.
Запчасти и ремонтопригодность	Головка звукоснимателя взаимозаменяема (стандарт SME), игла заменяема, противовес съёмный, возможна экспертная регулировка (VTA, азимут) пользователем.
Общая информация	Инструкция доступна на нескольких языках (FR, DE, EN, RU, ZH, и т.д.). Руководство на 84 страницах. Гарантия и сервис: обращайтесь к продавцу.

Часто задаваемые вопросы - TD 403 DD THORENS

Как установить пылезащитную крышку?

Распакуйте обе петли и крышку. У петель есть сторона с защёлкой и сторона с язычком. Защёлкните петли в соответствующие пазы на задней части крышки, затем вставьте крышку в прорези сзади проигрывателя до щелчка.

Какой тип входа усилителя использовать?

Проигрывателю требуется вход для MM-фоно (магнитный). Не подключайте к входам высокого уровня (CD, AUX, TUNER), так как уровень выходного сигнала и эквализация не подходят.

Как отрегулировать прижимную силу тонарма?

Сначала уравновесьте тонарм, вращая противовес, пока он не будет свободно плавать. Затем поверните градуированное кольцо противовеса, чтобы совместить '0' с отметкой. После этого поворачивайте весь противовес до нужного значения (для Ortofon 2M Blue рекомендуется 1,8 г).

Как отрегулировать антискейтинг?

После настройки прижимной силы переместите грузик антискейтинга по нити на то же значение, что и прижимная сила. Используйте маленькую отвёртку или прилагаемый штифт для точной установки положения на шкале.

Как заменить иглу звукоснимателя?

Снимите защиту иглы, затем потяните держатель иглы вперёд. Вставьте новый держатель иглы на корпус системы до защёлкивания. Если игла идентична, никаких дополнительных настроек не требуется.

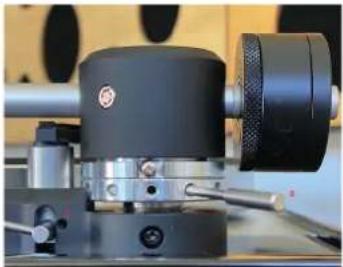

Как отрегулировать высоту тонарма (VTA)?

Ослабьте винт (1) с помощью крестообразной отвёртки, затем вращайте кольцо прилагаемым штифтом (2), чтобы поднять или опустить тонарм до параллельности поверхности пластинки. Затяните винт. При необходимости отрегулируйте высоту подъёмника.

Что делать при появлении гудения (фона)?

Проверьте, что винт заземления (массы) на задней панели проигрывателя надёжно соединён с винтом заземления усилителя отдельным проводником. Также убедитесь, что кабели RCA правильно подключены.

Как транспортировать проигрыватель?

Используйте оригинальную упаковку. Снимите звукосниматель и противовес, установите антискейтинг на ноль, снимите опорный диск и положите его на дно коробки. Поднимите крышку с петель и упакуйте отдельно.

Какой уход рекомендуется?

Регулярно очищайте пластинки антистатической щёткой и проверяйте чистоту алмазной иглы. Для чистки корпуса и крышки используйте мягкую ткань, слегка смоченную мыльной водой. Заменяйте иглу примерно после 500 часов работы.

Могу ли я использовать другие головки звукоснимателя?

Да, головка звукоснимателя взаимозаменяема со всеми стандартными моделями с креплением SME (полдюйма). При замене головки потребуется заново уравновесить тонарм, отрегулировать прижимную силу и, возможно, VTA и азимут. Противовес можно разделить на две части для адаптации к головкам весом до примерно 30 г.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TD 403 DD THORENS

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

使用手册

03 DD GSANLEITUNG E UTILISATION СТВО ПОЛЬЗОВАТЕЛЯ THORENS THORENS

Thorens GmbH

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

使用手册

Contents

Page

Contents

21

Before use 22

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

使用手册

Table des matières

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

使用手册

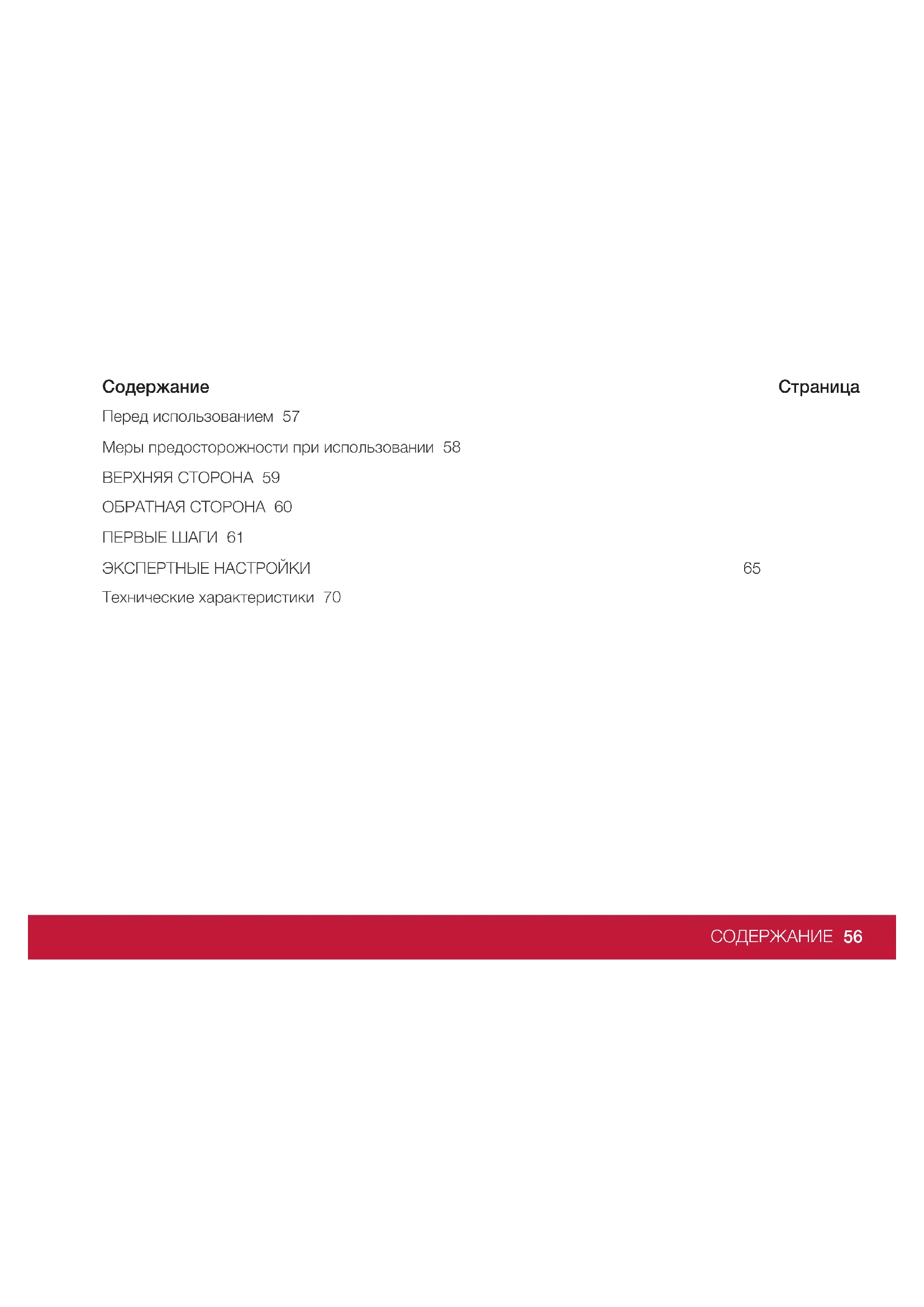

Содержание

Страница

Перед использованием 57

Меры предосторожности при использовании 58

ВЕРХНЯЯ СТОРОНА 59

ОБРАТНАЯ СТОРОНА 60

ПЕРВЫЕ ШАГИ 61

ЭКСПЕРТНЫЕ НАСТРОЙКИ

Технические характеристики 70

65

Перед использованием

Спасибо, что вы выбрали продукцию компании Thorens.

Внимательно прочитайте данное руководство, чтобы добиться максимального качества воспроизведения.

Меры предосторожности при использовании

Не кладите ничего на пылезащитную крышку. Посторонние предметы на крышке могут стать источником шума из-за вибрации или они могут упасть, особенно во время воспроизведения.

Не размещайте проигрыватель на усилителе или любом другом устройстве, вырабатывающем тепло. Это может привести к обесцвечиванию, деформации или неисправности.

Также избегайте размещать устройство в местах, подверженных воздействию вибрации, холода или влаги, и не устанавливайте проигрыватель в местах сильной запыленности.

Так как во время работы устройство может нагреваться, всегда оставляйте вокруг него достаточно места для вентиляции. При установке проигрывателя оставьте небольшое пространство между ним и другими устройствами, а также установите устройство на удалении от стен, чтобы обеспечить хороший отвод тепла.

Не перемещайте проигрыватель во время воспроизведения или во время вращения виниловой пластинки. Не поднимайте и не перемещайте устройство во время воспроизведения. Это может привести к повреждению пластинки, иглы, картриджа или самого проигрывателя.

Всегда снимайте пластинку перед перемещением устройства. Перемещение проигрывателя вместе с пластинкой, установленной на вращающемся диске может привести к повреждению пластинки, стилуса или картриджа, или может послужить причиной возникновения другой неисправности.

Напряжение, подаваемое на устройство, должно соответствовать напряжению, указанному на задней панели. Если у вас есть какие-либо сомнения по этому вопросу, проконсультируйтесь с продавцом.

Уход и обслуживание

Вытрите грязь с поверхности корпуса и пылезащитной крышки мягкой тканью, слегка увлажненной разбавленным нейтральным моющим средством.

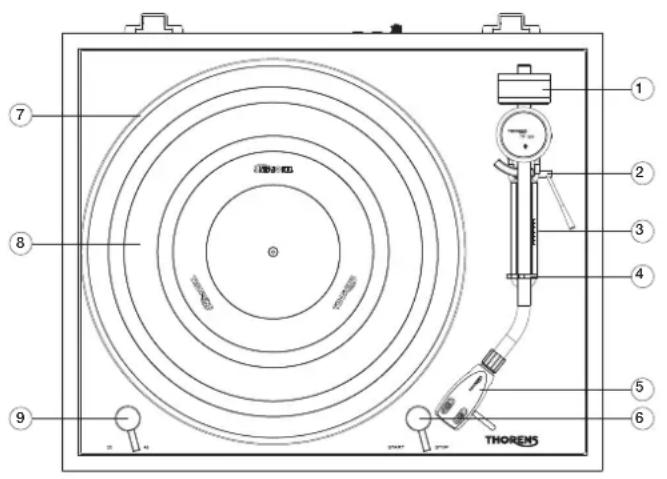

ВЕРХНЯЯ СТОРОНА

1. 1 года. Противовес тонарма

Противовес в тыльной части тонарма служит для балансировки и правильной настройки прижимной силы применяемого здесь звукоснимателя.

2. Настройка противоскатывающего усилия

Здесь выполняется настройка противоска- тывающего усилия.

3. Рычаг подъема тонарма

С помощью рычага подъема тонарм опускается на пластинку и поднимается по окончании воспроизведения.

4. Подставка тонарма с фиксатором

Тонарм можно зафиксировать на подставке.

5. Сменная головка звукоснимателя

Для крепления картриджа звукоснимателя с помощью полудюймового крепежа. Головку звукоснимателя можно заменить любой другой с креплением стандарта SME.

6. Переключатель START/STOP

"START" включает электродвигатель, и опорный диск начинает вращение. "STOP" останавливает воспроизведение.

7. Опорный диск из алюминиевого литья.

Накладка на опорный диск

1. Для установки пластинки.

2. Выбор скорости воспроизведения

С помощью рычага меняется скорость воспроизведения 33,3 и 45 об/мин.

1. Винт заземления (масса)

Закрепляемый здесь отдельный провод соединяется с винтом заземления усилителя для исключения фоновых искажений.

1. Разъемы RCA (Cinch)

Разъем для подключения RCA-кабеля к усилителю. Провода отличают по цвету: красный= правый канал, белый = левый канал

1. Разъем электропитания

В это гнездо подключается сетевой кабель с блоком питания из комплекта поставки.

1. Главный выключатель

Служит для включения и выключения проигрывателя. Для включения необходимо перевести переключатель в положение „On“.

ПЕРВЫЕ ШАГИ

УСТАНОВКА ПЫЛЕЗАЩИТНОЙ КРЫШКИ

1. Разверните два шарнира и крышку.. Будьте аккуратны, чтобы не поцара- пать крышку.
2. Обратите внимание, что шарниры имеют зажимную сторону и сторону вкладки.
3. Вдавите оба шарнира в предусмотренных для них места по заднему краю крышки, они должны защелкнуться.
4. Теперь защелкните оба зажима в местах, предусмотренных на задней панели проигрывателя для фиксации крышки TD403.

МОНТАЖ И РЕГУЛИРОВКА

Поле распаковки устройство практически сразу готово к эксплуатации. Требуется выполнить лишь несколько операций

1. Разместите устройство на устойчивой нескользящей горизонтальной поверхности.
2. Аккуратно установите опорный диск на шпиндель. У опорного диска прямой привод, поэтому не требуются дополнительные операции для его монтажа Несколько раз от руки проверните опорный диск, убедитесь, что он вращается легко и без посторонних звуков.
3. Теперь установите резиновый мат из комплекта поставки на поверхность опорного диска ребристой стороной наружу
4. Установите предварительно смонтированный картридж спереди в крепление тонарма и зафиксируйте соединение путем вращения накидной гайки. При этом небольшой направляющий штифт должен быть направлен вверх.
5. Наверните противовес на тыльный конец тонарма.
6. Сместите груз противовеса для настройки противоскатывающего усилия на кронштейне в нулевое положение.
7. Откиньте рычаг подъемника вперед, чтобы основание опустилось.
8. Удалите защитный колпачок иглы со звукоснимателя и откройте его фиксатор
9. Осторожно за рычажок переместите тонарм в сторону опорного диска, чтобы он мог свободно перемещаться вверх и вниз. Не допускайте касания иглы опорного диска или основания проигрывателя.

10. Вращайте противовес до тех пор, пока качение тонарма не станет свободным, и он самостоятельно не будет возвращаться в горизонтальное положение. Если тонарм стремится переместиться вверх, вращайте противовес против часовой стрелки. Если тональный рычаг перемещается вниз, то следует выполнить вращение противовеса по часовой стрелке, и так до полной балансировки противовеса.

11. Теперь вновь установите тонарм на сопру и зафиксируйте его.

12. В составе противовеса имеется кольцо со шкалой для регулировки прижимного усилия в единицах грамм-сила, вращение кольца не зависит от веса. Не поворачивая противовес, вращайте кольцо до тех пор, пока нанесенный на него „0“ не установится напротив основания тонарма.
13. Для регулировки требуемого прижимного усилия выполните вращение самого противовеса, соответствующая цифра, обозначающая силу давления головки звукоснимателя, должна совпадать с отметкой. Звукоснимателю Ortofon 2M Blue из комплекта поставки требуется прижимное усилие 1,6 - 2 грамм-силы. При этом рекомендуется ориентироваться на верхний предел данных параметров.
14. После этого сместите груз для противодействия скатыванию иглы в прорези между основанием тонарма с тыльной стороны и опоры спереди, выбрав одинаковые значения. Длинные штрихи на шкале, если смотреть сзади, обозначают, соответственно увеличение параметра с шагом 0,5. Для настройки лучше всего воспользоваться маленькой отверткой или стержнем из комплекта поставки для регулировки тонарма по высоте.
    Важно: базовая настройка опоры соответствует значению 0,5, т.е. другие значения настраиваются в сторону увеличения.

На этом регулировка тонарма закончена. Описание шагов по настройке высоты тонарма (VTA) и юстировке азимута см. в разделе ЭКСПЕРТНЫЕ НАСТРОЙКИ.

ЭЛЕКТРОПИТАНИЕ

Установите разъем кабеля от блока питания в гнездо на обратной стороне устройства и подключите кабель питания к розетке электросети. Главный выключатель рядом с гнездом на обратной стороне устройства переведите в положение „оп“.

На обратной стороне устройства расположены два RCA-разъема для подключения TD403 к усилите- лю. Указанные разъемы соедините кабелем из комплекта поставки со входным разъемом RCA усили- теля. Значение цветов и разъемов: красный - правый канал, а белый или черный - левый канал.

ВАЖНО: устанавливаемая за заводе-изготовителе система звукоснимателя Ortofon 2M Blue в обязательном порядке должна подключаться к входному разъему типа Phono MM. Вход для сигнала высокого уровня (Обозначение CD, AUX, TUNER и др.) не подходит для проигрывания грампластинок на TD403.

ПРОИГРЫВАНИЕ ГРАМПЛАСТИНОК

1. Установите грампластинку над опорный диск и установите соответствующую скорость воспроизведения (33,3 или 45 об/мин), переключатель спереди слева. Для проигрывания маленьких грампластинок на 45 оборотов требуется установка адаптера из комплекта поставки.
2. Разблокируйте тонарм и убедитесь, что подъемник в верхнем положении.
3. С помощью переключателя спереди справа активируйте вращение опорного диска.
4. Установите тонарм над грампластинкой, чтобы игла находилась над местом начала воспроизведения и опустите тонарм.
5. Начинается воспроизведение.
6. После окончания воспроизведения грампластинки с помощью подъемника поднимите тонарм, отведите в сторону и установите на подставку. Stop отключает работу электромотора. При необходимости установите защитный колпачок на иглу звукоснимателя.
7. При длительных перерывах в использовании проигрывателя с помощью выключателя отключите его от сети электропитания.

ЭКСПЕРТНЫЕ НАСТРОЙКИ

ЗАМЕНА ЗВУКОСНИМАТЕЛЯ

Для замены звукоснимателя в сборе другой моделью выполните в заданной последовательности указанные ниже операции.

• Установите защитный колпачок иглы, ослабьте крепление головки звукоснимателя и снимите ее с трубки звукоснимателя.
• Ослабьте затяжку креплений цветных кабелей на корпусе звукоснимателя и выверните винты крепления.
• Закрепите новый звукосниматель в головке и выполните соединение кабелей. Не затягивайте полностью винты крепления.
• Сдвиньте звукосниматель в головке так, чтобы он выступал, и совместились метки начального положения. Для этого потребуется специальный шаблон.
• Теперь затяните винты крепления.

Схема подключения кабелей:

красный = правый канал

зеленый = масса прав.

белый = левый канал

синий = масса лев.

При полной замене звукоснимателя требуется повторная настройка тонарма в порядке, которые указан выше.

ЗВУКОСНИМАТЕЛИ С РАЗЛИЧНОЙ СОБСТВЕННОЙ МАССОЙ

Противовес устанавливаемого с завода тонарма ТР150 состоит из двух частей для возможности надежной балансировки звукоснимателей с различной собственной массой. Две части соединены между собой винтами, их затяжку следует немного ослабить. Тем не менее, рекомендуется балансировку проводить так, чтобы противовес находился максимально близко к опоре тонарма, при этом эффект рычага будет минимальным. Поэтому вначале всегда следует проверить, удастся ли отбалансировать тонарм при наличии двух соединенных между собой частей противовеса. Если это не удастся, отверните крепление и снимите заднюю часть противовеса.

При соединении двух частей возможна балансировка звукоснимателя с собственной массой до 30 г.

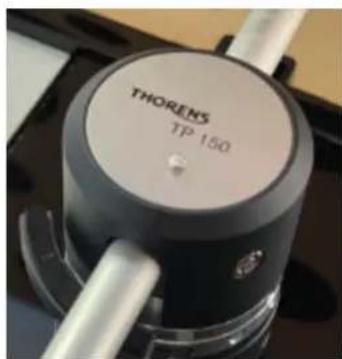

НАСТРОЙКА АЗИМУТА

Азимутом называют правильное перпенди- кулярное положение алмазной иглы зву- коснимателя относительно паза звуковой

канавки грампластинки, т.е., если смотреть спереди, алмазная игла должна быть строго перпенди-кулярна плоскости грампластинки. Для контроля положения проще всего использовать зеркало, на которое опускают головку с иглой. Игла звукоснимателя и ее отражение должны образовывать прямую линию без изломов.

Также можно использовать прозрачный шаблон с растровыми линиями, здесь сразу можно увидеть наклонное положение головки и звукоснимателя. При необходимости для этого можно использовать обычный прозрачный треугольник-транспортир.

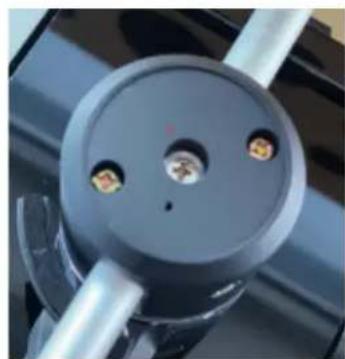

Корректировка отклонения от перпендикулярного положения выполняется путем вращения тонарма. Для этого с помощью небольшой шлицевой отвертки следует ослабить крепление крышки опоры, после чего ослабить затяжку находящегося под ней по центру винта с крестовым шлицом.

ОСТОРОЖНО: не выворачивать, только ослабить!

После ослабления затяжки винта опору можно повернуть на несколько градусов в одну или другую сторону. При этом с помощью зеркала или шаблона контролируйте положение иглы.

Следите, чтобы не было продольного смещения, только поворотное движение.

THORENS TP 150

67 ЭКСПЕРТНЫЕ НАСТРОЙКИ

ОБСЛУЖИВАНИЕ

Приведенная далее информация относится к звукоснимателю Ortofon 2M Blue из комплекта поставки, а также всем другим моделям звукоснимателя серии 2M

• Установите защитный колпачок иглы, ослабьте накидную гайку крепления головки звукоснимателя и снимите головку с трубки звукоснимателя.
• Снимите защитный колпачок иглы и вытяните вперед основание иглы.
• Установите основание с новой иглой
  • Вновь наденьте защитный колпачок и закрепите головку звукоснимателя на тонарме.
• Нет необходимости менять регулировку тонарма, если установлена игла того же типа.

Примерно через 500 часов воспроизведения проверяйте состояние иглы и при необходимости выполняйте ее замену.

Если вы не уверены в том, что можете сделать все правильно, то для замены звукоснимателя обратитесь к дилеру данного оборудования или компетентному человеку.

ВАЖНАЯ РЕКОМЕНДАЦИЯ

Регулярно очищайте ценные грампластинки с помощью обычной щетки с антистатическим эффектом или используйте машину для очистки грампластинок. Следите за чистотой алмазной иглы, для очистки используйте кисточку из комплекта поставки, которой осторожно очищайте иглу спереди и сзади.

ТРАНСПОРТИРОВКА ПРОИГРЫВАТЕЛЯ

Лучше всего перевозить проигрыватель в оригинальной упаковке.

Установите защитный колпачок иглы и заблокируйте тонарм на подставке. Для перевозки устройства на большое расстояние или пересылки его по почте ослабьте крепление головки звукоснимателя и демонтируйте ее. Затем снимите противовес, а значение антискейтинга установите на ноль. После этого демонтируйте опорный диск и разместите его на дне коробки.

Снимите пылезащитную крышку с шарниров и поместите ее в надежную упаковку.

Технические характеристики

Система привода

Привод прямой

Электродвигатель двигатель постоянного тока

Скорость 33 1/3 и 45 об/мин

Допустимая погрешность скорости +/-0,33%

вращения

Колебания скорости движения 0,08%

Соотношение сигнал-шум 67дБ (взвешенный по шкале А, 20кГц ФНЧ)

60dB (невзвешенынй, 20кГц ФНЧ)

Опорный диск литой алюминиевый

Диаметр 12", 300мм

Тонарм

Тип статически сбалансированный, прямой

Эффективная длина 9" / 232,8 мм

Эффективная масса 15 г

Bec

выступ 17,8 мм

Регулировка противоскатывания Рубиновая опора в качестве направляющей противовеса

Звукосниматель

Тип Ortofon 2M Blue, MM

Заточка иглы Элиптическая, без покрытия

Частотный диапазон 20Гц - 25кГц

Переходное затухание >25дБ / 1кГц

Аберрация 1,5дБ / 1кГц

Технические характеристики

Вертикальный угол звукоснимателя 20°

рекоменд. Конечный нагрузочный импенданц 47кОм

Выходное напряжение 5,5мВ (1кГц, 3,54см/с.)

Прижимное усилие 1,8г +/-0,2г

Вес 7,2 г

Вес головки звукоснимателя 13,5г (вкл. Винты, гайки, кабели)

Аналоговый выход

Электропитание RCA/Cinch (позолочен.)

Электропитание Переменный ток 100 - 240В, 50/60Гц

Потребляемый ток 36Вт макс

Габаритные размеры (Ш x Г x В) 420 x 355x 139мм

Вес 9,7 кг

71 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
