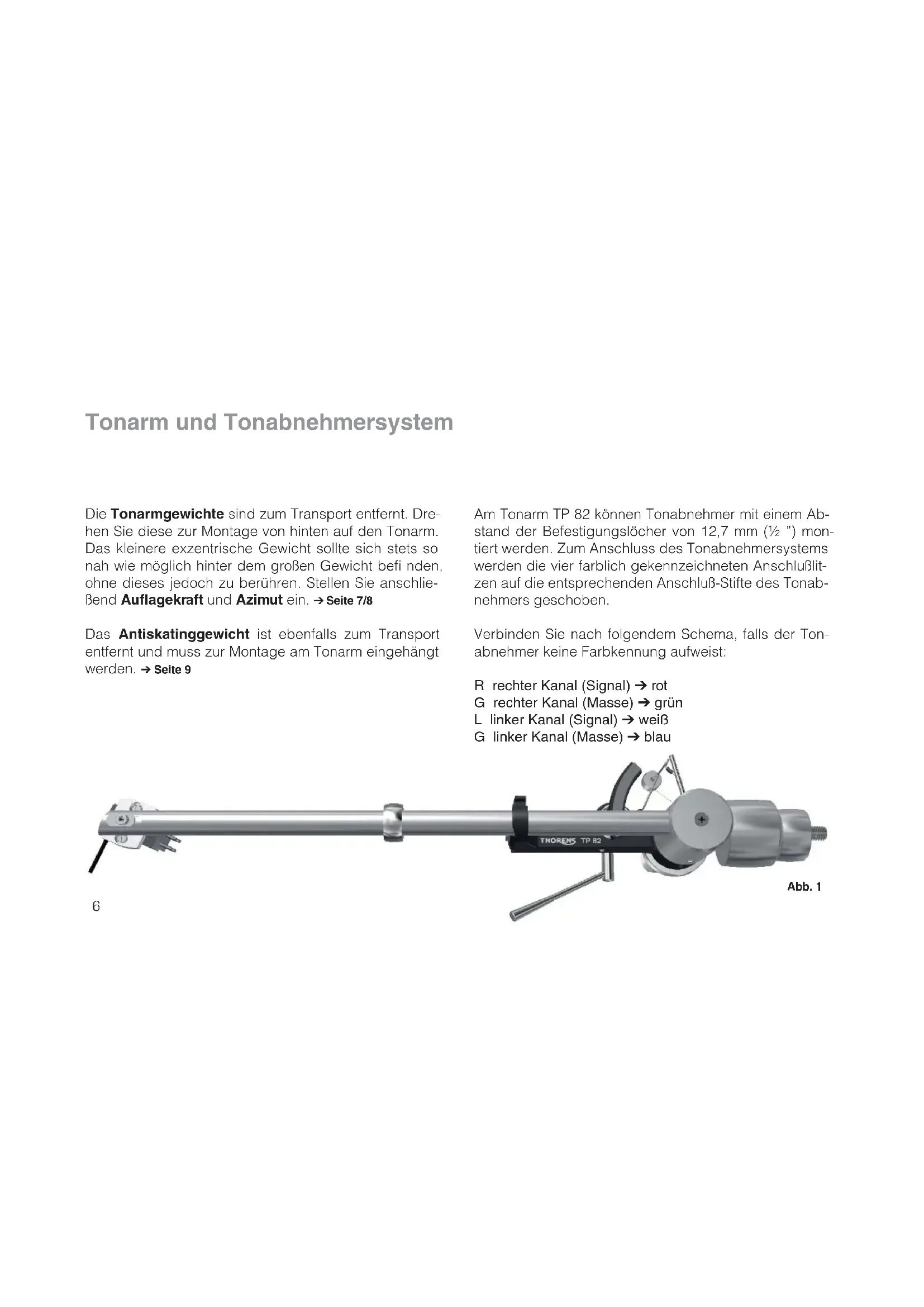

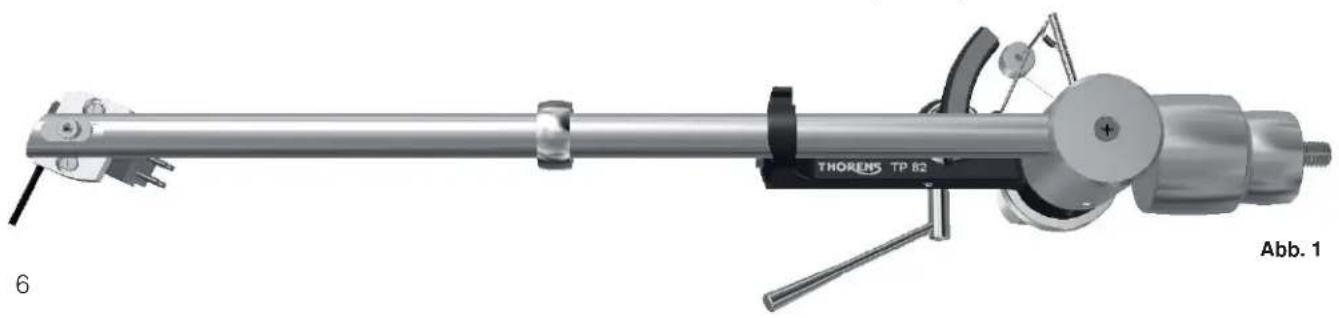

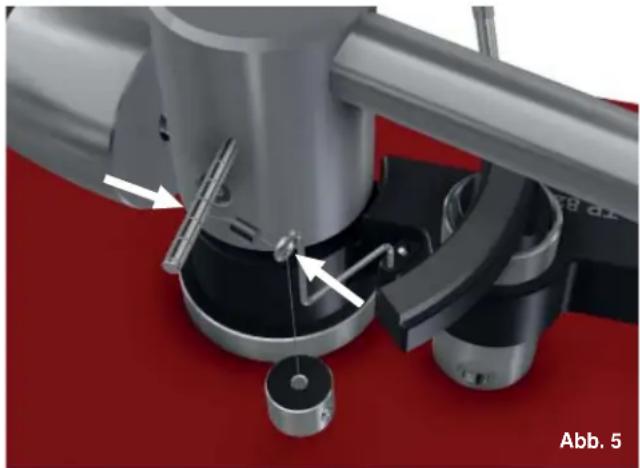

TECHNICAL SPECIFICATIONS 18 Table of Contents SommaireTonarm und Tonabnehmersystem Abb. 1 Die Tonarmgewichte sind zum Transport entfernt. Dre- hen Sie diese zur Montage von hinten auf den Tonarm. Das kleinere exzentrische Gewicht sollte sich stets so nah wie möglich hinter dem großen Gewicht befi nden, ohne dieses jedoch zu berühren. Stellen Sie anschlie- ßend Au agekraft und Azimut ein. ➔ Seite 7/8 Das Antiskatinggewicht ist ebenfalls zum Transport entfernt und muss zur Montage am Tonarm eingehängt werden. ➔ Seite 9 Am Tonarm TP 82 können Tonabnehmer mit einem Ab- stand der Befestigungslöcher von 12,7 mm (½ ”) mon- tiert werden. Zum Anschluss des Tonabnehmersystems werden die vier farblich gekennzeichneten Anschlußlit- zen auf die entsprechenden Anschluß-Stifte des Tonab- nehmers geschoben. Verbinden Sie nach folgendem Schema, falls der Ton- abnehmer keine Farbkennung aufweist: R rechter Kanal (Signal) ➔ rot G rechter Kanal (Masse) ➔ grün L linker Kanal (Signal) ➔ weiß G linker Kanal (Masse) ➔ blau

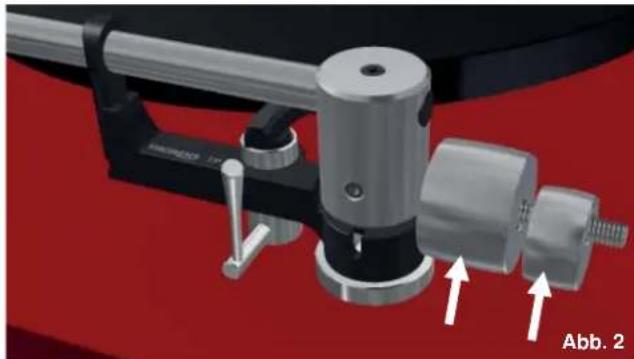

Au agekraft Die Einstellung der Au agekraft erfolgt durch drehen der Tonarmgewichte (➔ Abb. 2). Je weiter die Gewich- te nach vorne zum Tonabnehmer hin gedreht werden, desto größer wird die Aufl agekraft. Das kleinere, ex- zentrische Gewicht dient der Einstellung des Azimuts (➔ Seite 8). Es sollte sich so nah wie möglich hinter dem größeren Gewicht befi nden, ohne dieses zu berühren. Die korrekte Aufl agekraft können Sie mit Hilfe der Ton- armwaage einstellen. Schwenken Sie hierzu den Ton- arm bei abgesenktem Tonarmlift über den Plattenteller und senken Sie ihn vorsichtig ab, so dass die Nadel auf der Tonarmwaage aufl iegt. Entfernen Sie dabei unbe- dingt die Schutzhaube des Tonabnehmers. Gehen Sie äußerst vorsichtig vor, um die Nadel des Tonabnehmers nicht zu beschädigen! Hinweis: Die korrekte Aufl agekraft ist vom verwendeten Tonabnehmer abhängig. Bitte konsultieren Sie hierzu die Bedienungsanleitung Ihres Tonabnehmers. Abb. 2 Das in der Mitte des Tonarmrohres angebrachte Ringgewicht (➔ Seite 6, Abb. 1) darf nicht verschoben werden. Es handelt sich um einen Resonanzdämp- fer, der nur exakt an dieser Position wirksam ist!8 Azimut Zur Einstellung des Azimuts muss das kleinere, ex- zentrische Tonarmgewicht gedreht werden. ➔ Abb. 3 Der Azimut ist korrekt eingestellt, wenn das Tonabneh- mersystem exakt senkrecht zur Plattentelleroberfl äche steht. ➔ Abb. 4 Abb. 4Abb. 3 90°9 Antiskatingkraft Durch Zusammenwirken der Reibungskraft der Platten- rillen mit den Lagerkräften am Tonabnehmer wird beim Abspielen einer Schallplatte eine Kraftkomponente er- zeugt, die den Tonarm nach innen zieht: Die Skating- kraft. Zu ihrer Kompensation dient die Antiskatingkraft, welche beim Tonarm TP 82 durch ein Gewicht erzeugt wird. Der Faden des Antiskatinggewichts wird durch die Öse am Tonarm geführt und am Einhängestift des Ton- arms eingehängt (➔ Abb. 5). Am Einhängestift befi nden sich sechs Rillen zum Ein- hängen des Gewichts. Je weiter außen das Gewicht eingehängt wird, desto größer ist die Antiskatingkraft. Die benötigte Antiskatingkraft ist vom verwendeten Ton- abnehmer und der Aufl agekraft abhängig. Abb. 5 Die benötigte Antiskatingkraft ist vom verwendeten Tonabnehmer abhängig und sollte bei einem Wech- sel mithilfe einer Meßschallplatte ermittelt werden.10 Weitere Tonarmeinstellungen Bei einem Wechsel des Tonabnehmers kann der Über- hang am Headshell um ± 2,5 mm angepasst werden. Lösen Sie hierzu die Schraube oberhalb des Headshells (➔ Abb. 6) und verschieben Sie dieses entsprechend. Am hinteren Ende des Tonarmrohrs kann der Überhang um weitere + 2,5 mm angepasst werden. Lösen Sie hier- zu die Schraube oben am Lagerblock leicht mit maxi- mal ein oder zwei Umdrehungen und verschieben Sie das Tonarmrohr. ➔ Abb. 7 Die Schraube oben am Lagerblock darf keinesfalls zu stark gelöst oder ganz entfernt werden, da hierbei der Tonarm beschädigt werden kann! Die Schrauben dürfen nach der Anpassung nicht zu sehr festgezogen werden! Abb. 6 Abb. 711 Technische Daten Tonarm Spezi kation Montageabstand Effektive Länge Überhang Kröpfungswinkel Innerer Nulldurchgang Äusserer Nulldurchgang Effektive Masse Maximale Verzerrung zwischen den Nulldurchgängen Geometrie Gewicht Anschlüsse Montagebohrung Antiskating
