BEDIENUNGSANLEITUNG TD 1500 THORENS

TD 1500 BEDIENUNGSANLEITUNG USER GUIDE

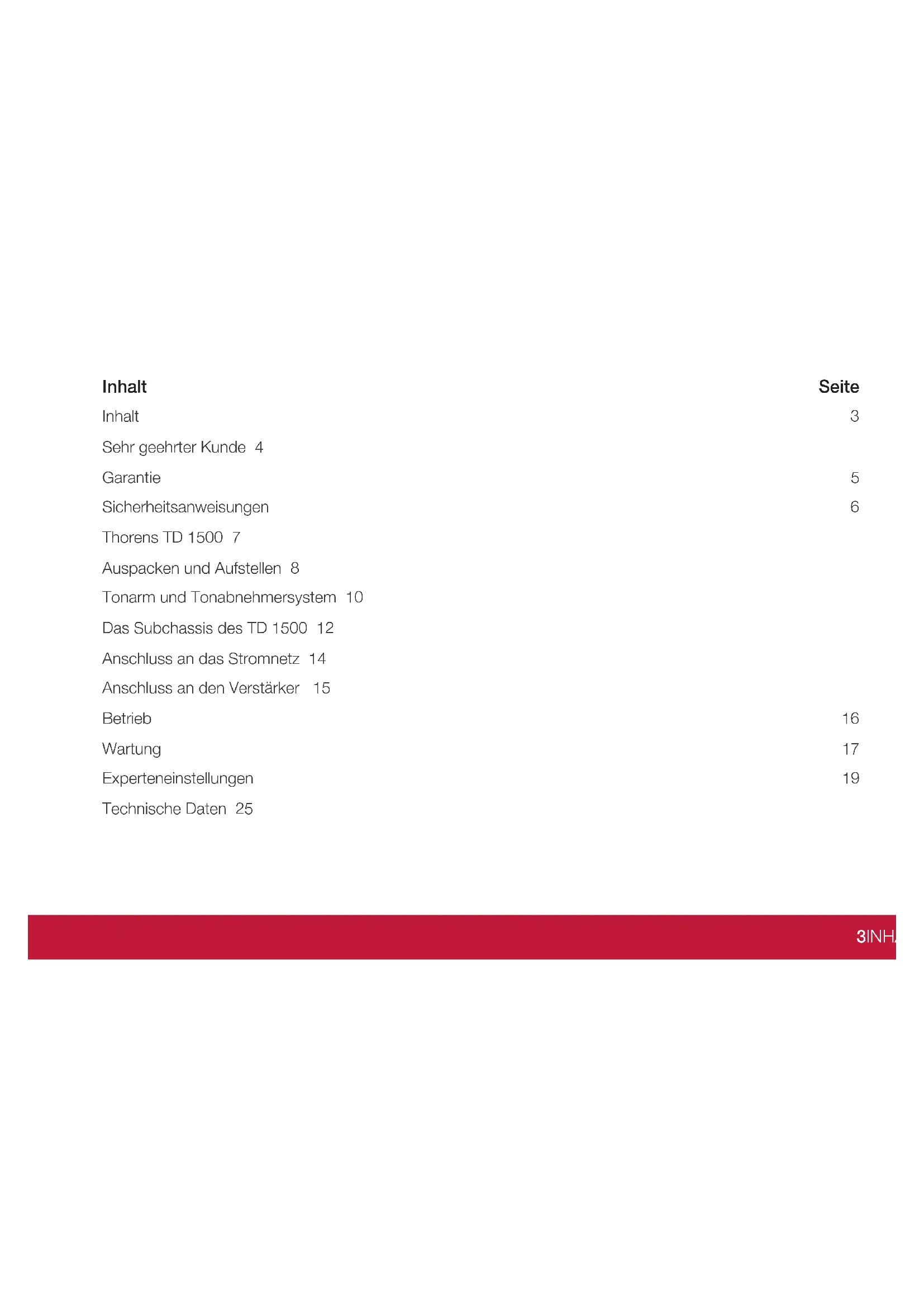

www.thorens.com Thorens GmbH Lustheide 85 · 51427 Bergisch Gladbach · Deutschland www.thorens.com · [e-mail]3INHALT Inhalt Seite Inhalt 3 Sehr geehrter Kunde 4 Garantie 5 Sicherheitsanweisungen 6 Thorens TD 1500 7 Auspacken und Aufstellen 8 Tonarm und Tonabnehmersystem 10 Das Subchassis des TD 1500 12 Anschluss an das Stromnetz 14 Anschluss an den Verstärker 15 Betrieb 16 Wartung 17 Experteneinstellungen 19 Technische Daten 254 SEHR GEEHRTER THORENS-KUNDE Sehr geehrter Kunde, Wir freuen uns sehr über das Vertrauen, das Sie uns durch den Kauf des Präzisionsplattenspielers Thorens TD1500 erweisen. In diesem Dokument beschreiben wir ausführlich, wie Sie das Gerät so einstellen, dass Sie damit viele Jahre Ihre wertvollen Schallplatten genießen können. Bitte lesen Sie daher diese Anleitung sorgfältig bevor Sie das Gerät benutzen und zögern Sie nicht, sich bei weiteren Fragen an Ihren autorisierten Thorens-Händler zu wen- den. Mit musikalischen Grüßen, Ihr Thorens Team5GARANTIE Garantie Gesetzlich vorgegebene Gewährleistungs- und Garantieregeln gelten uneingeschränkt. Im Falle eines Defekts während dieser Zeit, wenden Sie sich bitte an Ihren Thorens Händler und besprechen mit ihm das weitere Vor- gehen. Bitte achten Sie bei einem evtl. notwendigen Transport oder Versand auf eine sichere Verpackung des empfindlichen Geräts und nutzen dafür am besten die Originalverpackung. Steht diese nicht mehr zur Verfü- gung wird Ihnen Ihr Händler eine Ersatzverpackung bereitstellen. Die Thorens Garantie beinhaltet Laufwerk, Tonarm, Motor einschließlich Steuerungselektronik und Netzteil. Tonabnehmer fallen in die Verantwortung des jeweiligen Herstellers. Falls ein Defekt auf Fehlbedienung oder Transportschaden zurückzuführen ist, werden diese Schäden nicht durch die Thorens Garantie abgedeckt. Im Zweifel wenden Sie sich immer an Ihren lokalen Händler. WARNUNG! Betreiben sie das Gerät niemals in feuchter Umgebung oder im Regen. Stellen Sie sicher, dass vor dem Einschalten alle elektrischen Verbindungen sicher hergestellt wurden und die Spannung am Netzgerät der lokalen Netzspannung entspricht.6 SICHERHEITSANWEISUNGEN Sicherheitsanweisungen7THORENS TD 1500 Thorens TD 1500 Der Thorens TD 1500 ist die Neuinterpretation des legendären Thorens TD 150 von 1965 mit der Technologie des 21. Jahrhunderts. Ein klassisches, an drei verstellbaren Kegelfedern aufgehängtes Subchassis, kombiniert mit dem präzisen Tonarm TP 150 und einem elektronisch geregelten Gleichstrommotor, versetzt den traditio- nellen Thorens Riemenantrieb in unsere Zeit. Somit bleibt Raum für viele Jahre Musikgenuss.8 AUSPACKEN UND AUFSTELLEN Auspacken und Aufstellen Entnehmen Sie den Plattenspieler und das Zu- behör vorsichtig aus der Verpackung. Warnung: verschiedenes Zubehör, wie das externe Netzteil und die Haubenscharniere, ist in eigenen Bereichen der Styroporeinlagen eingesetzt. Platzieren Sie das Laufwerk auf einer gerade Fläche und entfernen Sie die beiden Transport- sicherungsschrauben auf dem Topboard rechts und links der Tellerachse (Bild 1). Sie fixieren das Subchassis und verhindern, dass das es unkontrolliert schwingt und evtl. beim Transport beschädigt wird. Legen Sie den Antriebsriemen um den inneren Plattenteller (Bild 2), setzen den Teller auf die Mittelachse und legen dann den Riemen durch eine der beiden großen Bohrungen im Teller um den Antriebspulley des Motors links von der Mittelachse (Bild 3). Damit ist die Installation des Antriebs komplett. Bild 1 Bild 3 Bild 29AUSPACKEN UND AUFSTELLEN Der TD 1500 kann sowohl mit als auch ohne Staubschutzhaube betrieben werden. Wenn Sie die Haube nicht nutzen möchten, über- springen Sie den folgenden Abschnitt. Packen Sie die Haube vorsichtig aus, legen Sie flach auf die Oberseite und schieben die beiden Scharniere (Bild 4) mit der oenen Seite über die Vertiefungen auf der Rückseite der Haube (Bild 5). Dann schieben sie die Staubschutzhaube vor- sichtig mit den Scharnieren in die Aufnahmen an der Rückseite der Zarge des TD 1500 (Bild 6). Bild 4 Bild 6 Bild 510 TONARM UND TONABNEHMERSYSTEM Tonarm und Tonabnehmersystem Für den korrekten Betrieb des TD 1500 müssen einige wenige Einstellungen am Tonarm vorgenommen wer- den. Das mitgelieferte Tonabnehmersystem Ortofon 2M Bronze ist vorinstalliert und muss nicht mehr justiert werden. Zunächst wird das Gegengewicht installiert und danach Auflagekraft und Antiskating eingestellt. Das Gegengewicht des Tonarms wurde für den Transport separat verpackt. Für die korrekte Einstellung aller notwendigen Werte befolgen Sie bitte die unten aufgeführten Schritte:

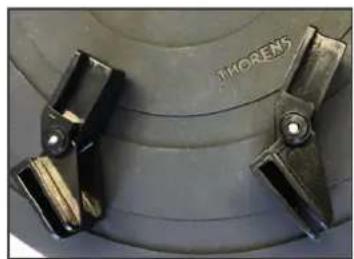

1. Schrauben sie das Gegengewicht hinten auf das Ende des Tonarms (Bild 7).

2. Schieben Sie das Einstellgewicht für das Antiskating (Bild 8) in der Armbasis so weit wie möglich nach

hinten Richtung Tonarmlager.

3. Klappen Sie den Lifthebel nach vorne, sodass die Liftbank abgesenkt wird.

4. Entfernen Sie den Nadelschutz am Tonabnehmer und lösen Sie die Tonarmverriegelung

5. Bewegen Sie den Tonarm vorsichtig mit dem Fingerhebel in Richtung Plattenteller, sodass er frei auf und

ab schwingen kann. Achten sie darauf, dass die Nadel nicht auf dem Teller oder auf dem Chassis aufsetzt.

6. Drehen Sie das Gegengewicht bis der Tonarm frei schwebt und von selber wieder in die Gerade zurück-

schwingt. Wenn der Arm nach oben strebt, drehen Sie das Gegengewicht etwas gegen den Uhrzeiger- sinn, strebt er nach unten drehen Sie in die andere Richtung, solange bis er ausbalanciert ist.

7. Setzen sie den Tonarm wieder auf die Stütze und fixieren ihn.

8. Am Gegengewicht befindet sich ein Ring mit einer Skala für die Auflagekraft in Pond, der sich unabhängig

vom Gewicht bewegen lässt. Drehen Sie nun diesen Ring allein, ohne das ganze Gewicht zu verdrehen, bis die 0 oben gegenüber der Markierung auf dem Lagerblock des Tonarms steht.

9. Um die gewünschte Auflagekraft einzustellen, drehen Sie jetzt das Gegengewicht im Ganzen, bis die ent-

sprechende Zahl oben steht. Der mitgelieferte Tonabnehmer Ortofon 2M Bronze benötigt zwischen 1,4 und 1,7 Pond Auflagekraft. Empfehlung 1,5 Pond.11TONARM UND TONABNEHMERSYSTEM

10. Verschieben Sie danach das Gewicht für

das Antiskating im Schlitz zwischen Ton- armbasis hinten und der Armstütze vorne auf denselben Wert. Auf der Skala bezeich- nen die langen Striche von hinten gesehen jeweils eine Erhöhung um 0,5. Zur Anpas- sung des Wertes nutzen Sie am besten einen kleinen Schraubendreher oder den zur Tonarmhöhenverstellung mitgelieferten Stift. Wichtig: die Grundstellung an der Armbasis gibt den Wert 0,5 vor, d.h. die anderen Werte bauen darauf auf. Bitte führen sie alle diese Schritte sehr vorsichtig durch, um die empfindliche Nadel nicht zu beschädi- gen! Bild 7 Bild 812 DAS SUBCHASSIS DES TD 1500 Das Subchassis des TD 1500 Der Thorens TD 1500 besitzt zur Neutralisierung von mechanischen Störungen durch Erschütterungen des Untergrunds und durch vom Motor generierte Resonanzen ein nicht sichtbares bedämpftes Subchassis, das an drei von oben verstellbaren Kegelfedern unterhalb des Topboards hängt. Dieses speziell geformte Subchas- sis besteht aus resonanzdämpfendem Alucobond und trägt sowohl den Plattenteller als auch das Armboard mit dem montierten Tonarm Thorens TP 150. Um ein Aufschaukeln des Subchassis zu verhindern, enthalten die Kegelfedern zusätzlich ein dämpfendes Element, ähnlich einem Stoßdämpfer im Auto. So ist gewährleistet, dass alle beweglichen Teile gegenüber den starren Elementen und dem Motor isoliert sind. Das Subchassis wird durch Verändern der Federspannung durch Verdrehen gegenüber dem festen Teilen des Laufwerks abgestimmt. Einerseits so, dass es gleichmäßig rein senkrecht schwingt und andererseits, dass Topboard und Tonarmbrett eine Ebene ohne Höhenunterschied bilden. Dabei ist auch auf gleichmäßige Spalt- maße zwischen Tonarmbrett und der Zarge zu achten, um sicherzustellen, dass die Federn dem Subchassis keinen Drall geben. Die korrekte Einstellung des Subchassis wird bereits im Werk vorgenommen. Sie sollten allerdings das Schwingverhalten nach einiger Zeit der Benutzung des TD 1500 kontrollieren und evtl. die Federn nach einstel- len. Details dazu finden Sie weiter unten im Kapitel Experteneinstellungen.13DAS SUBCHASSIS DES TD 1500 Aufstellung Obwohl der Thorens TD 1500 gegenüber Erschütterungen durch sein Subchassis isoliert ist, sollten Sie trotz- dem einige Regeln beachten, um einen störungsfreien Betrieb mit bester Klangqualität über Jahre der Nutzung zu erreichen. Im Gegensatz zu schweren Masselaufwerken, die auf einer möglichst massiven Unterlage plat- ziert werden müssen, benötigen Plattenspieler mit Subchassis wie der Thorens TD 1500 eine leichtere, aber sehr stabile Unterlage. Das kann z.B. ein kleiner Tisch oder eine leichte Kommode sein. Das sind genau die Voraussetzungen, damit das Subchassis, das auf eine bestimmte Frequenz abgestimmt ist, perfekt arbeiten kann. Es kommt weniger auf Gewicht, als auf Stabilität und Verwindungssteifheit an. Dazu kommt eine Aufstellung in der Waage. Eine Wasserwaage kann dabei zur Kontrolle dienen.14 ANSCHLUSS AN DAS STROMNETZ Anschluss an das Stromnetz Der Thorens TD 1500 wird mit einem 12 V Steckernetzteil geliefert, dass die für den Be- trieb benötigte elektrische Spannung liefert. Der Anschluss für den passenden Stecker des Netzteils befindet sich auf der Rückseite des Plattenspielers neben den Power Schalter (Bild 9). Bitte achten Sie auf festen Sitz des Steckers in der Buchse. Erst danach verbinden Sie das Steckernetzteil mit dem Stromnetz. Bild 915ANSCHLUSS AN DEN VERSTÄRKER

ANSCHLUSS AN DEN VERSTÄRKER

Auf der Rückseite befinden sich zwei Paar Anschlussbuchsen für die Verbindung des TD 1500 mit einem Ver- stärker. Ein Paar Cinchbuchsen für einen normalen unsymmetrischen Anschluss an einem Phonoverstärker und ein Paar XLR-Ausgänge, die es ermöglichen, bei Verwendung eines MC-Tonabnehmers das Signal symmetrisch auszugeben. Im letzteren Fall sollte der verwendete Phonovorverstärker auch symmetrische Signalverarbeitung erlauben. Ein Parallelbetrieb der beiden Ausgangspaare ist nicht vorgesehen und kann die verwendeten Geräte beschä- digen.16 BETRIEB Betrieb

01. Legen Sie eine Schallplatte auf den Teller

02. Zum Starten des Motors bewegen Sie

den Schalter vorne links (Bild 10) aus der Mittelstellung hinaus je nach gewünschter Geschwindigkeit nach links oder rechts. Der Teller beginnt sich unmittelbar zu dre- hen und Ihre Schallplatte kann abgespielt werden. Für kleine 45er Singles benötigen Sie den mitgelieferten Singlepuck.

03. Entriegeln Sie den Tonarm und achten Sie

darauf, dass der Lift oben ist (Bild 11).

04. Bewegen sie den Tonarm mit der Hand

über die Platte, sodass die Nadel über der gewünschten Stelle schwebt und senken ihn mit dem Lift ab (Bild 12).

05. Die Wiedergabe beginnt.

06. Nach dem Ende der Wiedergabe heben

sie den Arm mit dem Lift an und bewegen ihn auf die Stütze zurück.

07. Zum Abschalten des Antriebs drehen Sie den Schalter zurück auf „0“. Der Motor stoppt und der Teller

08. Bei längerem Nichtgebrauch schalten Sie die Stromversorgung hinten mit dem Schalter ab und setzen

den Nadelschutz auf das Tonabnehmersystem. Die Antriebselektronik ermöglicht die direkte Umschaltung der Geschwindigkeit, ohne erst den Teller zu stoppen. Bild 11 Bild 13 Bild 1217 WARTUNG

ERSETZEN DER ABTASTNADEL

Das Folgende bezieht sich auf den mitgelieferten Tonabnehmer Ortofon 2M Bronze und die anderen Modelle aus der 2M Serie

• Setzen Sie den Nadelschutz auf, lösen die Überwurfmutter der Headshell und ziehen sie vom Tonarmrohr ab.

• Entfernen Sie den Nadelschutz wieder und ziehen den Nadelträger nach vorne ab.

• Schieben Sie den neuen Nadelträger auf den Systemkörper

• Setzen Sie den Nadelschutz wieder auf und fixieren die Headshell wieder am Tonarm.

• Eine Änderung der Einstellungen am Tonarm ist nicht erforderlich, wenn es sich um eine Ersatznadel des gleichen Typs handelt. Die Abtastnadel sollte nach ca. 500 Betriebsstunden überprüft und gegebenenfalls ausgetauscht werden. Wenn Sie dabei unsicher sind, überlassen Sie den Tausch des Tonabnehmers Ihrem Händler oder einer ande- ren kompetenten Person. WICHTIGE EMPFEHLUNG Säubern Sie Ihre wertvollen Schallplatten regelmäßig mit einer handelsüblichen antistatischen Bürste oder nut- zen Sie eine Schallplattenwaschmaschine. Achten sie auf einen sauberen Abtastdiamanten, dazu benutzen Sie am besten einen kleinen Pinsel, mit dem Sie vorsichtig von hinten nach vorne über den Diamanten streichen. WARTUNG18

TRANSPORT DES PLATTENSPIELERS

Am besten nutzen Sie für den Transport die Originalverpackung des Geräts. Das Subchassis sichern Sie mit den mitgelieferten Transportschrauben. Setzen Sie den Nadelschutz auf und verriegeln den Tonarm in seiner Stütze. Für einen längeren Transport oder für den Versand lösen Sie Headshell und ziehen sie ab. Dann ent- fernen Sie das Gegengewicht hinten und setzen den Wert für das Antiskating auf Null. Dann nehmen Sie den Plattenteller ab und verstauen ihn auf dem Boden des Kartons. Heben Sie die Staubschutzhaube aus den Scharnieren und verpacken sie sicher. WARTUNG19 EXPERTENEINSTELLUNGEN

ERSATZ DES TONABNEHMERS

Um den kompletten Tonabnehmer durch ein anderes Modell zu ersetzen, folgen Sie bitte den unten aufgeführ- ten Schritten.

• Setzen Sie den Nadelschutz auf, lösen die Headshell und ziehen sie vom Tonarmrohr ab.

• Lösen Sie die vier bunten Käbelchen von den Pins am Tonabnehmer und schrauben ihn los.

• Schrauben Sie den neuen Tonabnehmer in die Headshell und verbinden die Käbelchen. Die Schrauben noch nicht fest anziehen.

• Verschieben Sie den Tonabnehmer in der Headshell, bis Überhang und Nulldurchgänge passen. Dazu be- nötigen Sie eine Einstellschablone.

• Ziehen Sie die Schrauben fest. Anschlusschema der Käbelchen: Rot = Signal rechts Grün = Masse rechts Weiss = Signal links Blau = Masse links Wenn Sie den kompletten Tonabnehmer austauschen, muss der Tonarm wie oben beschrieben neu eingestellt werden. EXPERTENEINSTELLUNGEN20

TONABNEHMER MIT UNTERSCHIEDLI-

CHEN EIGENGEWICHTEN Das Gegengewicht des verbauten Tonarms TP150 ist zweiteilig, um Tonabnehmer mit unterschiedlichem Eigengewicht sicher aus- balancieren zu können. Dabei sind die beiden Teile mit zwei Schrauben verbunden, die sich leicht lösen lassen (Bild 13). Es empfiehlt sich aber, das Gewicht so einzustellen, dass es möglichst nah an der Tonarmbasis sitzt, um die Hebelwirkung auf den Arm möglichst gering zu halten. Daher sollte zunächst immer ge- prüft werden, ob sich der Arm mit den beiden verbundenen Gewichten ausbalancieren lässt. Wenn das nicht geht, dann schrauben Sie den hinteren Teil des Gewichts ab. Sind beide Gewichte im Verbund, lassen sich Tonabnehmer bis zu ca. 30 g Eigengewicht ausbalancieren. EXPERTENEINSTELLUNGEN Bild 1321

EINSTELLUNG DES AZIMUTH

Der Azimuth bezeichnet den korrekten senk- rechten Eintauchwinkel des Abtastdiamanten in die Rillen der Schallplatte, d.h. von vorne gesehen muss der Diamant exakt senkrecht auf der Platte stehen. Zur Kontrolle verwendet man am einfachsten einen Spiegel, auf den man den Tonkopf absenkt. Tonabnehmersys- tem und das Abbild müssen eine Linie ohne Knick bilden. Alternativ empfiehlt sich die Verwendung einer durchsichtigen Schablone mit Linienraster, durch die eine Schrägstellung von Headshell und Tonabnehmer direkt sichtbar wird. U.U. kann man dazu auch ein handels- übliches Geodreieck benutzen. Zur Korrektur einer evtl. Abweichung von der korrekten Stellung kann der Tonarm verdreht werden. Dazu löst man den Deckel des Lagerblocks (Bild 14) mit einem kleinen Schlitzschraubendreher und lockert danach leicht die mittig darunterliegende Kreuzschlitzschraube (Bild 15) (1). VORSICHT: bitte nur leicht lösen, keinesfalls herausdrehen! Nachdem die Schraube gelöst ist, kann das Armrohr um wenige Grad in beide Richtungen verdreht werden. Dabei immer wieder die aktuelle Position kontrollieren mit Spiegel oder Schablone. Achten Sie darauf, den Arm niemals in Längsrichtung zu bewegen, sondern ausschließlich seitlich. Bild 14 Bild 15 EXPERTENEINSTELLUNGEN22

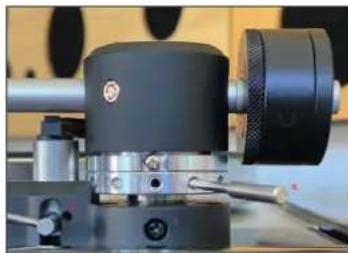

EINSTELLUNG DER TONARMHÖHE

Der Tausch eines Tonabnehmers erfordert u.U. eine Korrektur der Armhöhe. Als Faustregel gilt hierbei, dass der Arm beim Abspielen einer Schallplatte von der Seite aus gesehen parallel zur Oberfläche der Platte stehen soll. Ist dies nicht der Fall, weil der neue Tonabnehmer ent- weder höher oder niedriger baut, dann muss die Armhöhe entsprechend angepasst werden (Bild 16). Benötigt werden dazu ein normaler Kreuzschlitzschraubendreher (Ph2) und der mitgelieferte Metallstift. Zur Kontrolle eignen sich z.B. ein Geodreieck oder eine transparente Schablone mit aufgedruckten parallelen Linien. Zunächst wird die Schraube (1) vorsichtig etwas gelöst. Danach mit dem Stift (2) der Ring in die notwendige Richtung gedreht bis der Tonarm die gewünschte Höhe erreicht hat. Danach drehen Sie die Schraube (1) wie- der fest. In manchen Fällen kann es danach vorkommen, dass der Lift auch angepasst werden muss, weil der Arm auch im abgesenkten Zustand auf der Liftbank aufsitzt oder nicht weit genug angehoben werden kann. Nach Lösen der Schraube (3) kann die Lifthöhe justiert werden. Bild 16 EXPERTENEINSTELLUNGEN23

EINSTELLUNG DER FEDERSPANNUNG

Das Subchassis sollte gleichmäßig ausgerich- tet sein und absolut senkrecht schwingen. Weder taumeln, noch unterschiedlich hoch sein. Zur Kontrolle und Korrektur gehen Sie wie folgt vor:

01. Drücken Sie den Plattenteller an der

Mittelachse leicht nach unten. Damit wird das Subchassis angeregt und sollte gleichmäßig schwingen.

02. Kontrollieren Sie die Höhe von Tonarm-

brett und dem Topboard. Beide sollten exakt gleich hoch sein, kein Höhenünterschied wenn Sie mit einem Finger darüberstreichen.

03. Kontrollieren Sie den Abstand der Tellerunterkante zum Topboard. Dieser Abstand sollte über den ganzen

Umfang des Tellers gleich sein.

04. Sind sowohl die Höhe, als auch das Schwingverhalten wie beschrieben, ist alles in Ordnung.

05. Wenn das Subchassis dagegen taumelt und seitlich schwingt oder Teller nicht parallel zum Topboard

liegt, muss die Federspannung korrigiert werden.

06. Nehmen Sie die Gummimatte vom Plattenteller und drehen Sie ihn, bis Sie durch die großen Bohrungen

die drei Einstellschrauben für die Federn erkennen können. Diese befinden sich in einer Dreiecksanord- nung unterhalb des Tellers, sind aber durch die Bohrungen im Teller erreichbar (Bild 17, Bild 18).

07. Jetzt stellen Sie die Federspannung der drei Kegelfedern mit einem 2,5mm Inbusschlüssel durch die im

Teller befindlichen Löcher ein. Durch Drehen im Uhrzeigersinn, senkt sich das Subchassis an diesem EXPERTENEINSTELLUNGEN Bild 17 Bild 1824 EXPERTENEINSTELLUNGEN Punkt ab und drehen in die andere Richtung, hebt das Subchassis an dieser Stelle an. Zwischendurch überprüfen sie immer das Schwingverhalten.

08. Die korrekte Einstellung ist erreicht, wenn das Subchassis senkrecht schwingt und der Abstand des Tel-

lers zum Topboard überall gleich ist. Die Nutzung eines Plattengewichtes erfordert in jedem Fall eine Neujustierung der Federspannung, weil das Gewicht die Federn zusätzlich belastet und hinunterdrückt. Dazu müssen sie etwas gelöst werden, damit die Höhe wieder passt.25TECHNISCHE DATEN Technische Daten Laufwerk Antrieb Riemen Motor DC Motor Geschwindigkeiten 33 1/3 und 45 U/Min Gleichlaufschwankungen 0,08 % DIN / WRMS Plattenteller Aluminumdruckguss Durchmesser 12“, 300mm Tonarm Thorens TP150 Typ Statisch ausbalanciert, J-förmig Eektive Länge 9“ / 232,8 mm Eektive Masse 15 g Abtastergewicht Max 30 g Überhang 17,8 mm Anti-skating Einstellung Gegengewicht mit Faden durch Rubinlager geführt Tonabnehmer Typ Ortofon 2M Bronze, MM Nadelschli Fine Line, nackt Frequenzbereich 20Hz - 29kHz Übersprechdämpfung >26dB / 1kHz Kanalabweichung 1 dB / 1kHz Vertikaler Abtastwinkel 20° Empf. Abschlussimpedanz 47k Ohm Ausgangsspannung 5,5mV (1kHz, 3,54cm/sec.) Auflagekraft 1,5g +/–0,2g26 TECHNISCHE DATEN Technische Daten Systemgewicht 7,2g Headshellgewicht 13,5g (inkl. Schrauben, Mutter, Kabel) Analogausgang Anschluss RCA/Cinch (vergoldet) XLR Stromversorgung AC 100 - 240V, 50/60Hz Stromverbrauch 6 W Abmessungen (B x T x H) 440 x 370x 180mm27 TD 1500 BEDIENUNGSANLEITUNG USER GUIDE
