TD 1500 - 唱盘机 THORENS - 免费用户手册

产品类型	黑胶唱盘机
品牌	Thorens
型号	TD 1500
驱动类型	皮带驱动
马达	直流电机
转速	33 1/3 和 45 转/分钟
转速波动	0.08% DIN / WRMS
转盘	压铸铝，直径 300 mm
唱臂	Thorens TP150，J 形，静平衡
唱臂有效长度	232.8 mm
唱臂有效质量	15 g
最大读碟重量	30 g
超距	17.8 mm
包含唱头	Ortofon 2M Bronze（MM）
唱针类型	裸体 Fidelity Line
频率范围	20 Hz - 29 kHz
输出电压	5.5 mV（1 kHz，3.54 cm/s）
建议针压	1.5 g ±0.2 g
唱头重量	7.2 g
唱头壳重量	13.5 g
输出	RCA/莲花（镀金）和 XLR
电源	AC 100-240 V，50/60 Hz，6 W
尺寸（宽 x 深 x 高）	440 x 370 x 180 mm
保修	驱动系统、唱臂和马达的法定保修
保养	定期清洁唱片和唱针；每使用 500 小时更换唱针

常见问题 - TD 1500 THORENS

如何安装皮带？

将皮带绕在内转盘上，然后将转盘放在中心轴上。在转盘的一个孔处，将皮带绕过中心轴左侧的马达皮带轮。确保皮带安装到位。

如何调整唱臂的针压？

平衡唱臂（水平浮动）后，旋转配重上的刻度环（不要转动配重本身），直到 0 对准标记。然后转动配重直到获得所需的针压（建议：1.5 g）。针压在刻度环上以克为单位显示。

如何调整抗滑？

将抗滑调节重物（位于唱臂底座）移动到与针压相同的数值。使用附带的调节杆进行精确调整。基准值为 0.5；所有其他值均基于此。

如何更换唱头？

用保护盖保护唱针，拧松唱头壳的锁紧螺母并拉出以与唱臂分离。拔下 4 根线（颜色标记）从插针上，然后拧下唱头。拧上新的唱头，重新连接电线（红色：右声道信号，绿色：右声道地线，白色：左声道信号，蓝色：左声道地线），并使用规尺对齐。对齐不良可能影响音质。

如何调整唱臂的方位角？

方位角是唱针的垂直角度。检查时，将唱头降落到镜子上：唱针系统与其反射应形成一条直线。修正时，抬起唱臂支架盖，稍微松开十字螺丝，横向倾斜唱臂管。切勿纵向移动唱臂。

如何调整唱臂高度？

松开唱臂锁定螺丝，然后使用附带的金属杆转动调节环，直到唱臂与唱片平行。使用直角尺或规尺检查。良好的平行度可避免唱针不均匀磨损。

如何调平唱盘？

将水平仪放在转盘上。调整唱盘的脚或支架以达到水平。唱盘水平对悬挂副底盘的正确运行至关重要。

如何运输 TD 1500？

用运输螺丝锁紧底盘，安装唱针保护盖，将唱臂锁定在其支架上。如果运输距离较长，拆下唱头壳和配重，取下转盘和盖子。优先使用原包装。

Ortofon 2M Bronze 唱头的输出电压是多少？

输出电压为 5.5 mV（1 kHz，3.54 cm/s）。此 MM 型唱头需要 47 kΩ 负载。请连接到合适的唱机输入。

如何调整副底盘弹簧的张力？

取下橡胶垫，转动转盘直到接触到弹簧。转动每个弹簧以调整高度：顺时针旋转降低，逆时针旋转升高。目标是副底盘垂直摆动，且转盘与顶板之间的距离均匀。可能需要重新调整压镇。

用户手册 TD 1500 THORENS

我们很高兴您购买了 Thorens TD1500 精密转盘，对我们表现出的信任。

在本文档中，我们详细描述了如何设置唱机，以便您可以享受多年的宝贵唱片。请在使用唱机前仔细阅读本

手册，如果您有任何其他问题，请随时联系您的授权 Thorens 经销商。

您的 Thorens 团队

保证

保修指令和法规将在此处应用。如果在保修期内唱机出现故障，请通知您的THORENS经销商或一般办事处，并描述发生的故障问题。如果不能现场修复故障，请您将产品放置原始包装箱中，再发送到您所在的国家由THORENS办事处处理。

Thorens保修涵盖转盘、唱臂、电机，包括控制电子设备和电源。唱针由各自的制造商负责。

如果缺陷是由于误用或运输损坏造成的，则这种损坏不在 Thorens 保修范围内。如有疑问，请始终联系您当地的经销商。

警告！

切勿在潮湿环境或雨中操作设备。

开启前，确保所有电气连接均已安全完成，并且确认电源装置的电压与当地电源电压相符。

安全说明

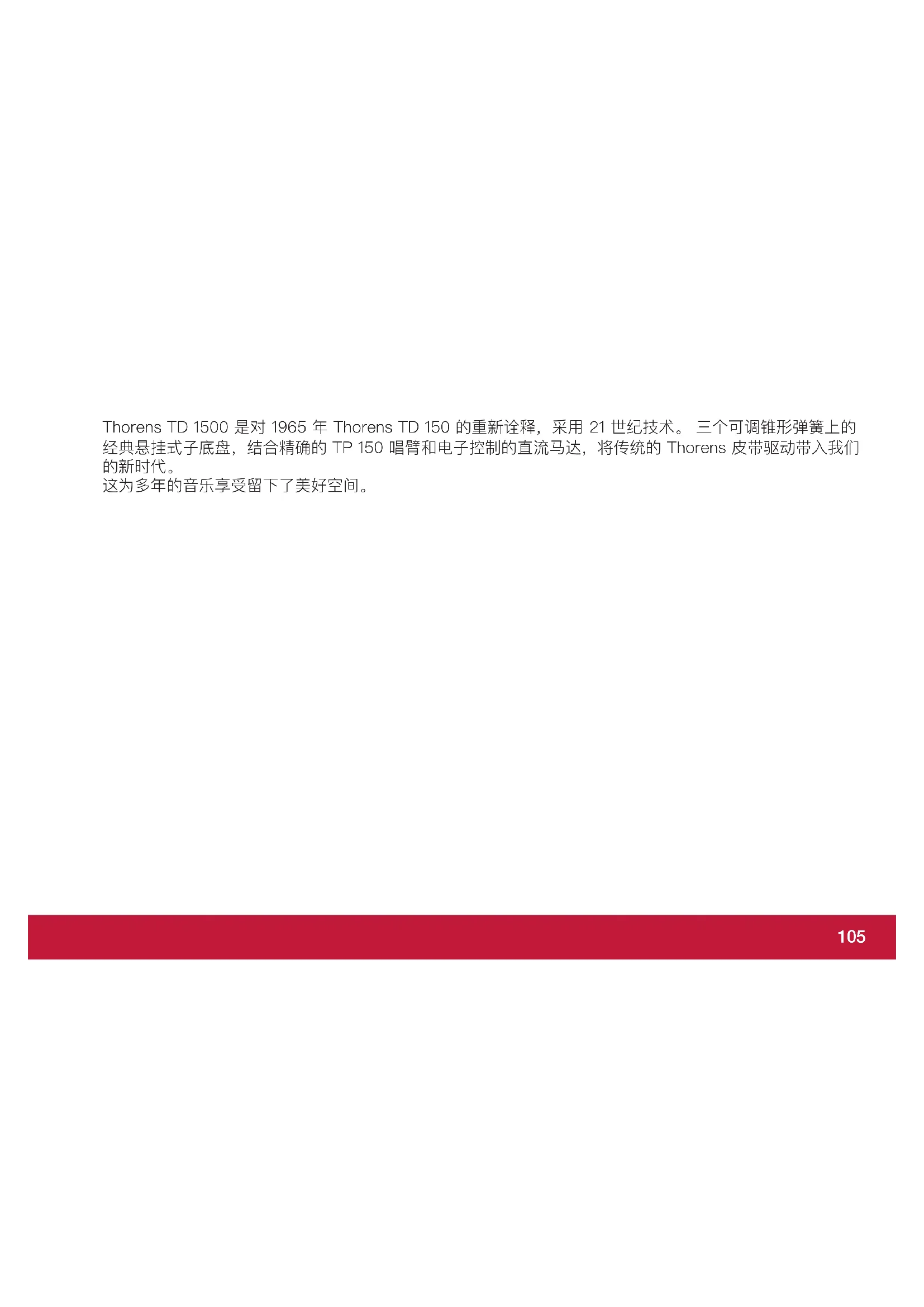

Thorens TD 1500 是对 1965 年 Thorens TD 150 的重新诠释，采用 21 世纪技术。三个可调锥形弹簧上的经典悬挂式子底盘，结合精确的 TP 150 唱臂和电子控制的直流马达，将传统的 Thorens 皮带驱动带入我们的新时代。

这为多年的音乐享受留下了美好空间。

开箱和设置

小心地从包装中取出唱机和配件

警告：各种附件，例如外部电源和防尘盖铰链，都各自放入保麗龍嵌件的各自区域中。将转盘放置水平表面上，然后卸下面板上左右两侧的两个搬运固定螺钉（图1）。它们固定子底盘并防止在运输过程中不受控制地摆动和损坏。

将传动皮带放在内盘上（图2），将转盘放在轴上，然后将皮带穿过中轴左侧马达驱动皮带轮周围盘中的两个大孔之一（图3）。完成安装。

Fig 1

Fig 2

Fig 3

TD 1500 可以在有或没有防尘盖的情况下运行。如果您不想使用防尘盖，请跳过以下安装部分。

小心地打开防尘罩的包装，将平放在顶部，然后将两个铰链（图4）的开口侧滑过防尘盖背面的凹槽（图5）。

然后小心地将带有铰链的防尘盖滑入TD1500框架背面的插座中（图6）。

Fig 4

Fig 5

Fig 6

唱臂和唱针

为了正确操作TD1500，必须对唱臂进行一些调整。随附的Ortofon2MBronze已预先安装，无需调整。首先安装配重，然后调整跟踪力和防滑度。

唱臂的配重已单独包装以便运输。要正确调整所有必要的设定值，请按照下列步骤操作：

1)将配重转到唱臂末端的背面（图7）。
2) 将防滑调节重物调整到唱臂底座中（图8）尽可能向后滑向唱臂轴承。
3) 向前推推柄，使升降台下降。
4)取下拾音器上的护针器并松开唱臂锁。
5) 用手指小心地将唱臂移向转盘，使其可以自由上下摆动。确保针不接触转盘或底盘。
6)转动配重,直到唱臂自由浮动并自行摆动到一水平直线。如果唱臂向上,则逆时针稍微转动配重,如果向下,则反方向转动,直至平衡。
7) 将唱臂放回支架上并固定。
(8) 配重上有一个有刻度的环, 用于测量跟踪力, 可以独立转动配重。现在单独转动这个环, 不要转动整个配重, 直到顶部的 O 与唱臂轴承座上的标记相对。
9) 要设置所需的跟踪力，现在将配重整体转动，直到相应的数字在顶部。随附的Ortofon 2M需要1.4到1.7磅的跟踪力。建议1.5磅。
10) 然后将后面的唱臂底座和前面的臂架之间的槽中的防滑重量移动到相同的值。在比例尺上，从后面看的长线表示增加了 0.5。要调整该值，最好使用小螺丝起子或唱臂高度调整的销钉。

重要提示：唱臂底部的基本位置指定值0.5，即其他值以此为基础

请非常小心地执行所有这些步骤，以免损坏精致的针头！

Fig 7 Fig 8

中盘

Thorens TD 1500 有一个无形的悬挂式副底盘，以抵消马达从底座振动产生的共振引起的机械干扰。该副底盘悬挂在三个可从顶板下方上方调节的锥形弹簧上。这种特殊形状由 Alucobond 制成，并通过安装的 Thorens TP 150 唱臂支撑转盘和唱臂板。为了防止副底盘摇晃，锥形弹簧还包含阻尼组件，就像汽车中的减震器一样。

这确保所有运动部件都与刚性组件和电机隔离。

副底盘透过扭转弹簧张力来调整驱动器。一方面，使其单纯垂直方向上均匀振动，另一方面，使面板和唱臂板形成一个没有高度差异的平面。确保唱臂板和框架之间有均匀的间隙，以确保弹簧不会扭曲碰撞到木箱。副底盘的正确调整已在工厂完成。但是，您应该在使用TD1500一段时间后检查振动行为，并在必要时重新转紧弹簧。可以在下面的“专业设置”文中找到有关此内容的详细信息。

安装

尽管 Thorens TD 1500 透过副底盘来隔离振动，但您仍应遵循一些规则，可多年使用无故障操作和最佳音质。与重型转盘相比，必须将其放置在坚固的底座上，而带有副底盘的转盘（如 Thorens TD 1500）需要轻而稳定的底座。可以是一张小桌子或一个轻便的抽屉柜。这些调好的特定频率可让机子可以完美拨放。除了重量外机子稳定性和转盘扭转更为重要。

此外，水平的设置也很重要。可用水平仪检查水平。

连接到放大器

后面板上有两对插座，用来连接到放大器。

一对RCA插孔用于与唱机放大器的连接和一对XLR输出，允许在使用MC唱头时平衡输出信号。在另一种情况下，所使用的唱机前置放大器也应允许平衡信号处理。

两对平行输出的操作不是有意的，可能会损坏所使用的设备。

Fig 9

操作

1. 将唱片放在转盘子上。
2. 为了启动马达，根据所需速度将左前开关（图10）从中间位置向左或向右移动。转盘立即开始旋转，您的唱片就可以播放了。对于45转，您需要放置45转唱片辅助器。
   3.解锁唱臂并确保升降装置向上（图11）。
3. 用手将唱臂移到唱片，使指针悬停在所需位置上，然后用升降机将其降低（图12）。
   5.播放开始。
4. 播放结束后，用升降机抬起唱臂，将其移回支架。
   7.要关闭驱动器，将开关转回“0”。马达停止，唱盘保持静止。
   8、长期不用时，用开关关闭背面的电源，将护针器放在拾音器上。

允许直接切换速度，而无需先停止转盘。

Fig 11

Fig 12

Fig 13

操作111

保养

更换唱针

以下内容适用于随附的Ortofon2MBronze和2M系列中的其他型号。

• 戴上护针器，松开唱头盖，并将其从唱臂管上拉出。
• 再次取下护针器并将唱针拉到前面。
• 将新的唱针滑到主体上。
• 更换护针器并再次将唱头盖固定到唱臂上。
• 如果是相同类型的替换针，则无需更改唱臂上的设置。

唱针约运行500小时，依实际状况是否换唱针

如果您对此不确定，请将更换的东西交给您的经销商或其他相关人员。

重要建议

定期使用市售的抗静电刷或使用唱片清洗机清洁您的宝贵唱片。确保唱针是干净的，使用随附的小刷子从后到前小心地扫过唱针。

转盘运送

最好使用原始包装进行运输。

戴上护针器并将唱臂锁定在其支架上。对于更长的运送或出货，松开唱头盖并将其拉下。将配重防滑值设置为零。然后取下转盘并将其放在盒子。

将防尘盖从铰链上取下并妥善包装。

专业设定

更换唱针

要将整个墨盒更换为其他型号，请按照以下步骤操作。

• 戴上护针器转下唱头盖并将其从唱臂管上拉出。
• 从墨盒上的销上取下四条彩色电缆。
• 将新拾音器转入唱头盖连接电缆。暂时不要转紧螺丝。
• 移动唱头盖中的拾音器，直到悬垂归零。为此，您需要辅助器调整。
• 转紧螺丝。

彩色电缆接线图：

红色 = 信号正确

绿色 = 地面右侧

白色 = 左信号

蓝色 = 地面左侧

如果更换整个唱头，唱臂必须按上述方法重新调整。

唱针有不同的重量墨盒

TP150唱臂的重锤由两部分组成，以平衡不同重量的唱头。两部分用两颗螺丝连接，很容易松开。所以建议调整重量时尽可能靠近唱臂的轴承，尽量减少对唱臂的杠杆作用。因此首先检查唱臂是否可以在连接两个重物的情况下保持平衡。如果不可能的话，请转下配重的后面。

如果两个重量组合在一起，则最多可达到约可平衡30g重量。

Fig 13

方位角调整

方位角是钻针进入唱片凹槽的正确垂直角度，即从正面看，钻针必须完全垂直于唱片。检查这一点的最简单方法是使用一面镜子，降低到该镜子上。必须形成一条直线没有任何扭曲的线条。

或者，建议使用带有线网格的透明尺板，通过该尺板可以直接看到唱头盖和拾音器的倾斜位置。为此，您也可以使用市售的三角尺为了纠正与正确位置的可能偏差，可以转动唱臂。

Fig 14 Fig 15

为此，请用一字螺丝起子松开臂座盖(Fig 15) (1)，然后稍微松开位于下方中央的十字头螺钉注意：请仅稍微松开螺丝，切勿松脱！

松开螺丝后，唱臂管可以双向转动几度。这样做时，请始终使用镜子或格子尺检查当前位置。确保永远不要纵向移动手臂，而只能横向移动。

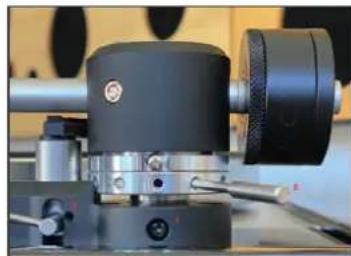

音臂高度的调整

更换拾音器可能需要修正唱臂高度。当播放唱片时，推柄应与唱片表面平行。如果不是这种情况，因为新墨盒太高或太低，必须相应地调整唱臂高度（图16）。

因此需要使用十字螺丝起子 (Ph2) 和随附的金属销。出于检查目的，三角形或印有平行线的透明尺是合适的。

首先，小心地稍微松开螺丝(1)。然后使用销(2)沿必要的方向转动环，直到唱臂达到所需的高度。然后再次转紧螺钉(1)。

Fig 16

在某些情况下，可能还需要事后调整升降机，因为即使在降低或无法升起足够的距离情况下，唱臂仍然坐落在升降机上。请松开螺丝（3）后，即可调整高度。

调整弹簧

副底盘可以平均垂直振动。如会乱摆动可能因为高度不同造成。要检查和纠正此问题，请按以下步骤操作。1：

1. 将转盘中心轴处略微向下推动。这会让副底盘均匀振动。
2. 检查唱臂板和面板高度。两者的高度应该完全相同，当您将手指按压它时，高度不会跳跃。
3. 检查板下边缘与面板之间的距离。这个距离应该同整个圆周上的间隙大小相同的。
4. 如果高度和振动方式都符合描述，则一切正常。
   5.另一方面，如果底盘摇晃和摆动可能与面板不平行，则必须校正弹簧。
5. 从转盘上取下橡胶垫并转动它, 直到您可以通过大孔看到弹簧的三个调节螺钉。它们位于转盘下方的三角形排列中, 但可以通过盘片中的孔到达 (图 17、图 18)。
6. 现在用一个 2.5 毫米的内六角扳手调整三个锥形弹簧的弹簧张力, 该扳手安装在通过板可见的螺母凹槽中。顺时针旋转增加张力, 此时降低副底盘, 反方向旋转则释放张力, 此时升起副底盘。再检查两者之间的振动行为。
7. 当面板可以垂直移动，且转盘与面板的距离相同时，即是正确设置。

Fig 17 Fig 18

规格数据

唱盘部份

转动系统 皮带转动

马达DC马达

速度331/3and45rpm

频率响应 0,08% DIN / WRMS

唱盘铝圆盘

唱盤尺寸12"，300毫米

唱臂部份Thorens TP150

唱臂类型 静态平衡，J管

有效臂长 9^ / 232.8

有效质量15克

有效质量最多30克

悬垂17.8毫米

防滑调整有

唱头部份

形式Ortofon2MBronze,MM

唱针结构 细线

频率响应 20Hz - 29kHz

声道分离 >26dB / 1kHz

声道平衡1dB/1kHz

垂直循迹角 20^

负载阻抗47k歐姆

规格数据

输出电压 5.5mV (1kHz, 3.54cm/sec.)

针压 1.5g +/-0.2g

唱头重量 7.2克

唱头盖重量 13.5克 (包括螺丝、螺母和电线)

Analog 输出部分

连接器 RCA/Cinch (vergoldet) XLR

电源 AC 100 - 240V, 50/60Hz

功耗 6 瓦

整机尺寸(W x D x H) 440 x 370x 180毫米

温度 本产品最高使用温度为50℃

Thorens GmbH
