TD 102 A - 唱盘机 THORENS - 免费用户手册
免费查找设备手册 TD 102 A THORENS PDF格式.
| 产品类型 | 皮带驱动黑胶唱机 |
| 品牌 | Thorens |
| 型号 | TD 102 A |
| 尺寸（长 x 高 x 深） | 420 x 138.6 x 355 毫米 |
| 重量 | 约 4.8 千克（含防尘罩） |
| 电源 | 100-240 V AC, 50/60 Hz（附带电源适配器） |
| 功耗 | 待机功耗低于 0.5 W |
| 播放速度 | 33 1/3 和 45 转/分钟 |
| 速度偏差 | ± 2% |
| 抖晃率 | 0.2% |
| 信噪比 | 67 dB 或以上（A 计权，LPF 20 kHz） |
| 转盘 | 铝制，直径 300 毫米 |
| 唱臂 | 碳纤维管，静态平衡，有效长度 214.5 毫米 |
| 针压 | 2 g（通过配重可调） |
| 唱头 | Audio-Technica AT-VM95E（VM 立体声双磁铁） |
| 输出电压 | 4.0 mV ± 3 dB |
| 音频输出 | 模拟 RCA 接口，带可选 PHONO EQ 均衡器 |
| 主要功能 | 自动播放、自动停止、尺寸/速度选择、升降杆、防尘罩、待机键 |
| 维护与清洁 | 用微湿的软布蘸取稀释的中性清洁剂擦拭机身和防尘罩。使用专用清洁剂清洁唱针和唱片。 |
| 安全须知 | 不要放置在热源上，避免振动，不要在运行中移动，检查电源电压，留出通风空间。 |
| 随机附件 | 45 转适配器、音频线、电源适配器、橡胶垫、防尘罩 |
常见问题 - TD 102 A THORENS
用户关于以下问题的提问 TD 102 A THORENS
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 唱盘机 免费PDF格式！查找您的手册 TD 102 A - THORENS 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 TD 102 A 品牌 THORENS.
用户手册 TD 102 A THORENS

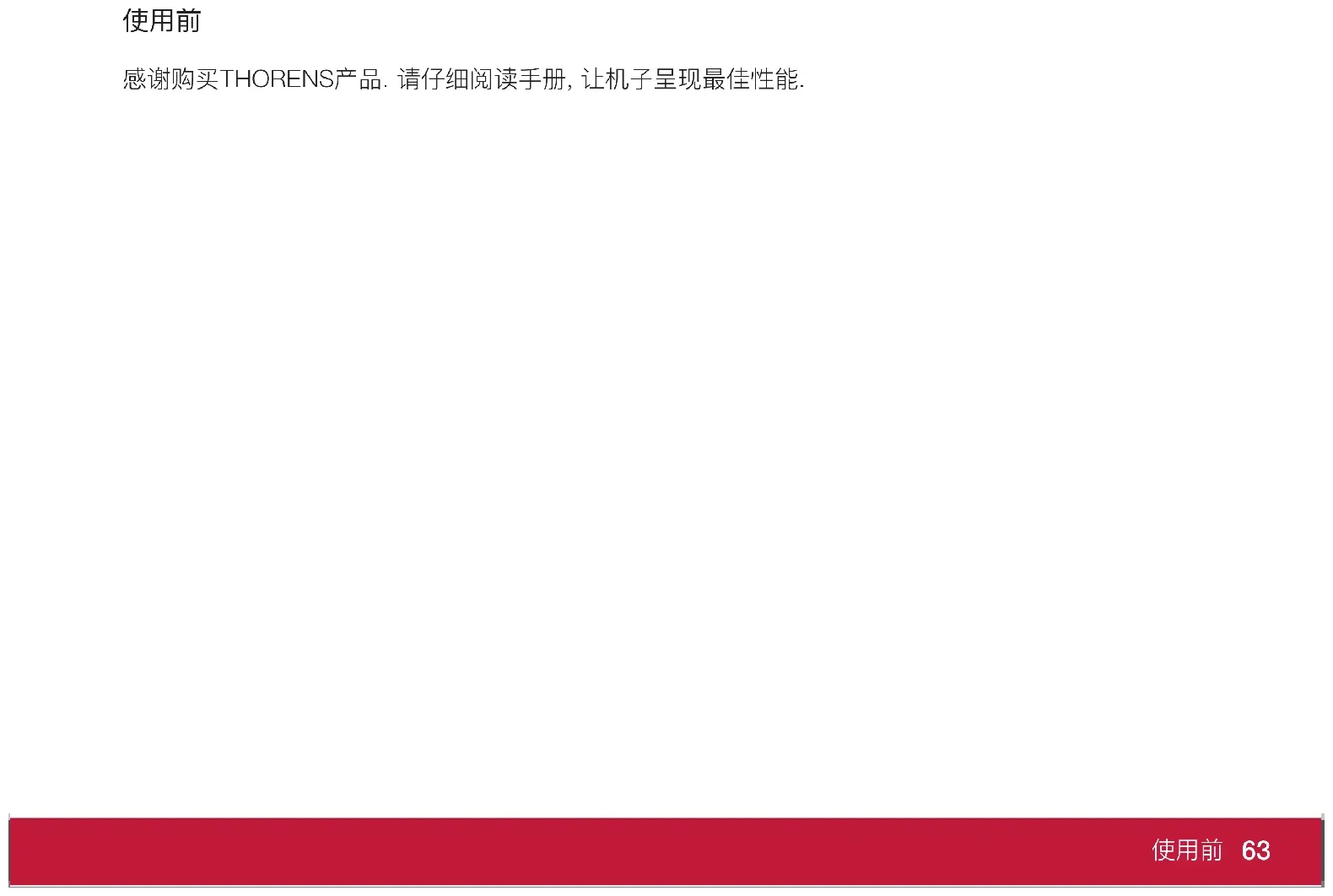

感谢购买THORENS产品.请仔细阅读手册，让机子呈现最佳性能
使用注意事项
特别是在演奏过程中时, 请勿在防尘罩上放置任何物品. 盖子上的物体可能会因振动或掉落而引起噪音.
请勿将本机放置在放大器或任何其他发热的设备上. 否则可能导致变色, 变形或故障. 另外, 请避免振动或暴露于过多灰尘, 冰冷或潮湿的地方.
由于设备在运行过程中可能变热，因此请空出足够的空间以进行通风. 安装本机时，请在本机与其他设备和墙壁之间留一点空间，以利于散热.
播放期间请勿移动本机. 唱片转播放期间请勿抬起或移动本机. 这样做可能会损坏唱片, 唱针, 唱头或本机.
在搬动或移动本机之前，请务必移走唱片.因为移动装有唱片的机子可能会损坏唱片，唱针，唱头所引发的其他故障.
本机的电压应与背面板上印刷的电压相匹配. 如果您对此事有任何疑问, 可咨询水电工.
保养
使用一块中性清洁剂稍微涂在软布上，抹擦防尘盖上的灰尘
整备唱机
本机平置在平面上
脚座高度是固定式，无法调节高度.因此请将本机放在水平表面上圆盘垫放置在圆盘上

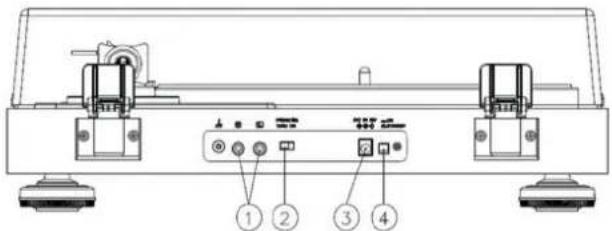

连接方式
1 Analog音频输出端子（左/右）
输出音频信号
PHONO EQ开关设置是更改输出信号的类型.使用附带的音频电缆（或市售的）将其他设备连接到本机的输出连接端子.
2 PHONO EQ（音频输出设定）转至ON
从音频输出端子（L/R）输出.再从内置放大器拨放信号
直通
VM唱头直接通过音频输出端子（L/R）输出. 连接到具有PHONO输入的设备时, 请使用此功能. 从工厂出货时, 将其设置为“开”.
注意
设置为ON时, 如果连接到放大器的PHONO输入, 扬声器和耳机的输出将非常响亮, 可能会损坏设备或损害听力.
66 连接方式
3 DC输入连接器
完成所有其他连接后，将随附的变压器连接到此接口.确认变压器的电源插头已插入电源插座
请勿使用以外的任何变压器.附带的变压器的插头可以更改.连接适合使用区域的插头
4 STANDBY/ON按钮
按STANDBY按键待机
安装防尘盖
将铰链完全插入主机背面左侧和右侧的铰链支架中. 将铰链的顶部与防尘盖铰链支架对齐, 然后将其插入
卸下防尘罩
握住防尘盖的两端并缓慢提起, 将其连同装置上的铰链一起卸下. 然后, 从防尘盖上卸下铰链.
掀开和关闭防尘盖
掀开
握住防尘盖的前缘，然后轻轻地将其完全提起直至停止. 防尘盖将在此位置保持打开状态
关闭
轻轻盖上防尘盖直到关闭

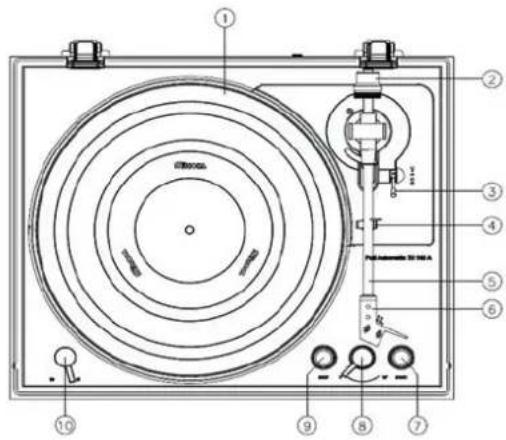

零件名称和功能
1圆盘
放置唱片在圆盘上
2重锤
重量平衡（固定式）
3唱臂杆
控制唱臂杆升降动作。
4唱臂扣
固定唱臂.播放前，先将唱臂扣松开
5唱臂
唱臂主体
6唱头盖
保护唱针
7 START按键
播放本机
8 唱片尺寸切换钮
选择唱片尺寸
9 STOP按键
停止播放
10 33/44 RPM切换钮
设定唱片拨放速度
唱针注意事项
如果唱针弯曲（损坏），它将不能够精确地跟踪凹槽。由于弯曲的唱针也可能损坏唱片导致故障。因此请小心处理唱针。
请使用市售的唱针清洁器来清洁唱针. 使用唱针清洁剂以外的其他任何东西都可能损坏唱针.
注意
请注意.如果客户注意不足或外部原因导致唱针不属于保修范围
拿取唱片
拿取唱片
当拿着唱片或从唱片套中取出唱片时，请避免用一只手拿着唱片的标签，边缘或用两只手抓住唱片的边缘接触凹槽.
清洁
唱片上的指纹和灰尘可能会导致噪音和声音跳动，并损坏唱片本身和唱针。使用市售的唱片清洁器来清洁唱片，请勿使用唱片清洁剂以外的其他任何东西。此类化学物质可能会损害唱片的表面。
当使用唱片清洁剂时，按照凹槽的圆周运动擦拭唱片表面。
使用注意事项
请勿将唱片放在直接暴露的地方. 唱片长时间在非常热或非常潮湿下可能会导致翘曲. 霉菌生长或其他损害.
请勿堆栈唱片或将重物放在唱片上.也不要长时间倾放唱片.这样做可能会导致变形或其他损伤
播放完唱片后，请务必将其放回唱片套来存放来保护唱片
不要使用破裂的唱片.
基本操作
放置唱片
使用转盘前，请先从唱针盒取下保护盖
1. 启动STANDBY/ON按键
2. 慢慢打开防尘盖
请注意打开/关上防尘盖时，不要挟到手
3. 放置唱片在圆盘上
播放45转大孔唱片时，请使用随附的适配器
4. 选择恰当的唱片尺寸
5. 选择转速
旋转速度可以设定为33 RPM或45 RPM
6.播放START按键
圆盘转动时，唱臂移至唱片的外缘，唱针下降至唱片，然后开始播放。
播放期间，操作无法中止
请勿放置重物在防尘盖上
注意
播放期间，请勿触摸唱臂或唱片.这样做可能会损坏唱针并在唱片上造成刮擦
播放期间，请勿强行停止唱片旋转.由于本产品不是专为DJ（直接驱动）设计的转盘.因此可能会导致故障
在播放期间, 如果音量太大, 可能会产生声音反馈. 如果发生这种情况, 请降低放大器的音量.
72 基本操作
结束播放
播放结束后当唱臂回架时，推杆将自动上升并让唱片自动停止转动
开始启动曲目拨放
1 使用推杆让唱臂上升
2移动唱臂，使唱针位于要播放的音轨上.当唱臂移至唱片上方时，转盘将开始转动
3 利用唱臂推杆降低唱臂
音调臂缓慢降低, 直到唱针接触到唱片并开始播放
在中间停止播放
在播放过程中按STOP按钮可使唱臂上升并返回到唱臂支架.同时，圆盘也会停止转动
| 唱盘部分 |
| 驱动系统 皮带马达转动 |
| 马达 DC马达 |
| 转速 33 1/3 RPM, 45 RPM |
| 选转速度误差值 ±2% |
| 染音 0.2% |
| 讯噪比 67dB or 更高 (A-weighted, 20kHz LPF)60dB 或更高(unweighted, 20kHz LPF) |
| 圆盘 铝圆盘 |
| 圆盘直径 300mm |
| 唱臂部分 碳纤管 |
| 类型 静态平衡, 直管 |
| 有效臂长 214.5mm |
| 巡轨力量 2g |
| 悬垂 19,5mm |
| 唱头部分 |
| 类型 VM type (Audio-Technica AT-VM95E) |
| 输出电压 4.0mv ±3db |
| 针压 2.0g ±0.5g |
| 唱头重量 6.1g ±0.2g |
| 电压 AC 100 to 240V, 50/60Hz |
| 功耗 Less than 0.5W at Standby |
74产品规格
尺寸（含防尘盖） (W× D× H)420× 138.6× 355mm
温度 本产品最高使用温度为 50^ C
仅适用于在海批2000m 以下安全使用
该方法适用于在非地带气候条件下安全使用
Thorens GmbH
