TD202 - Plattenspieler THORENS - Kostenlose Bedienungsanleitung

Produkttyp	Plattenspieler mit Riemenantrieb
Marke	Thorens
Modell	TD202
Abspielgeschwindigkeiten	33 1/3 U/min und 45 U/min
Motor	DC-Motor
Geschwindigkeitsvariation	±2%
Gleichlaufschwankungen	0,2%
Signal-Rausch-Verhältnis	67 dB oder mehr (bewertet, 20 kHz Tiefpass)
Plattenteller	Aluminium, Durchmesser 300 mm (12")
Tonarm	Aluminiumrohr, statische Auswuchtung, effektive Länge 223,6 mm (8,8")
Auflagekraft	0 bis 4 g (einstellbar)
Akzeptables Systemgewicht	3,5 bis 6,0 g
Vorinstalliertes Tonabnehmersystem	Auflagekraft 2,0 g ±0,5 g, Gewicht 5,7 g ±0,5 g
Frequenzgang	20 Hz bis 20 kHz
Kanaltrennung	> 18 dB
Vertikaler Abtastwinkel	20 Grad
Ausgangsimpedanz	47 kΩ
Ausgangsspannung	2,5 mV (1 kHz, 3,54 cm/s)
Ausgänge	Vergoldete RCA, USB (für PC-Anschluss), integrierter Phono-Vorverstärker (aktivierbar/deaktivierbar)
Stromversorgung	Externes Netzteil AC 100-240 V, 50/60 Hz
Stromverbrauch	1,5 W (Standby < 0,5 W)
Pflege der Nadel	Regelmäßige Reinigung mit weicher Bürste und Alkohol, Austausch alle ca. 250 Stunden
Transport	Riemen von der Riemenscheibe entfernen, Plattenteller abnehmen, Tonarm arretieren

Häufig gestellte Fragen - TD202 THORENS

Wie installiere ich die Haube des Thorens TD202 Plattenspielers?

Packen Sie die beiden Scharniere der Haube aus und setzen Sie sie in der richtigen Ausrichtung auf das Chassis des Plattenspielers. Setzen Sie die Haube vorsichtig auf die vorgesehenen Stellen auf. Die Haube hat zwei Aussparungen zur Befestigung.

Wie balanciere ich den Tonarm aus und stelle die Anti-Skating-Kraft ein?

Stellen Sie den Tonarmhebel in die untere Position, entfernen Sie die Nadelabdeckung. Drehen Sie das Gegengewicht, bis der Tonarm ausbalanciert ist (schwebende Position). Drehen Sie den Skalenring auf 0, ohne das Gegengewicht zu berühren, und drehen Sie dann das Gegengewicht, um die empfohlene Auflagekraft (2,0 g mit dem mitgelieferten System) zu erreichen. Stellen Sie die Anti-Skating-Kraft auf denselben Wert ein.

Wie schließe ich den Plattenspieler an einen Verstärker an?

Verwenden Sie das mitgelieferte RCA-Kabel. Wenn Ihr Verstärker einen Phono-Eingang hat, stellen Sie den Vorverstärker-Schalter auf OFF. Wenn Sie einen Line-Eingang verwenden, stellen Sie ihn auf ON. Schließen Sie außerdem das Massekabel an die entsprechende Klemme des Verstärkers an.

Kann man mit dem Thorens TD202 Schallplatten auf dem Computer aufnehmen?

Ja, dank des USB-Anschlusses auf der Rückseite. Verbinden Sie den Plattenspieler mit einem USB-Kabel mit Ihrem Computer und verwenden Sie eine Audioaufnahmesoftware, um Ihre Schallplatten zu digitalisieren.

Wie wechsle ich die Nadel (Stylus)?

Fixieren Sie den Tonarm auf seiner Ablage, entfernen Sie die Schutzkappe. Senken Sie die Nadel so weit wie möglich nach vorne ab, um sie zu entfernen. Setzen Sie die neue Nadel ein, indem Sie den Vorgang umkehren. Bringen Sie die Schutzkappe wieder an.

Wie wechsle ich das gesamte Tonabnehmersystem?

Entfernen Sie zuerst die Nadel. Schrauben Sie die zwei Befestigungsschrauben des Tonabnehmersystems ab. Trennen Sie vorsichtig die vier Drähte (schwarz, weiß, gelb, rot). Verbinden Sie die Drähte mit dem neuen Tonabnehmersystem unter Beachtung der Farbcodierung, befestigen Sie es mit den Schrauben und setzen Sie dann die Nadel wieder ein.

Was tun, wenn der Plattenspieler nicht mit der richtigen Geschwindigkeit dreht?

Überprüfen Sie, ob der Geschwindigkeitswähler (33/45 U/min) richtig eingestellt ist. Stellen Sie sicher, dass der Riemen richtig auf der Riemenscheibe und dem Plattenteller sitzt. Entfernen Sie bei Bedarf den Plattenteller und setzen Sie den Riemen neu auf.

Wie pflege ich die Nadel und die Schallplatten?

Reinigen Sie die Schallplatten mit einem antistatischen Tuch. Entstauben Sie die Nadel vor jeder Verwendung mit einer weichen Bürste, die in Alkohol getaucht ist, indem Sie von hinten nach vorne bürsten. Ersetzen Sie die Nadel alle ca. 250 Stunden für eine optimale Klangqualität.

Wie transportiere ich den Plattenspieler sicher?

Setzen Sie die Schutzkappe wieder auf die Nadel. Entfernen Sie den Riemen von der Riemenscheibe, indem Sie ihn dehnen, damit er sich um den Plattenteller wickelt. Nehmen Sie den Plattenteller von der Achse ab. Arretieren Sie den Tonarm auf seiner Ablage.

Wie schwer ist das mit dem Thorens TD202 mitgelieferte Tonabnehmersystem?

Das mitgelieferte Tonabnehmersystem wiegt 5,7 g ±0,5 g und die Auflagekraft ist auf 2,0 g ±0,5 g eingestellt. Der Headshell wiegt ca. 11 g (inklusive Schrauben, Muttern und Draht).

BEDIENUNGSANLEITUNG TD202 THORENS

Lustheide 85 · 51427 Bergisch Gladbach · Deutschland

www.thorens.com · [e-mail]

THORENS® www.thorens.com

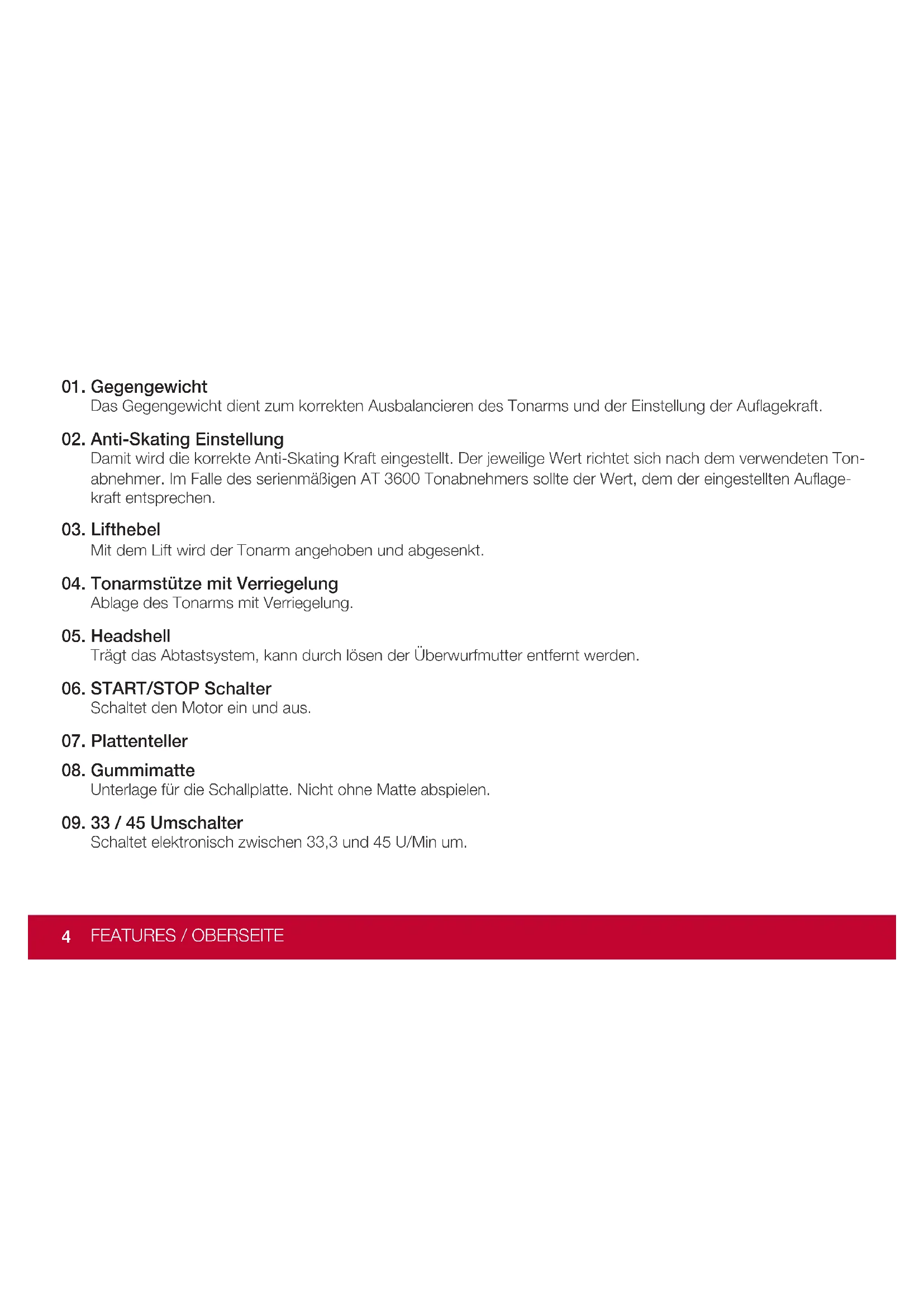

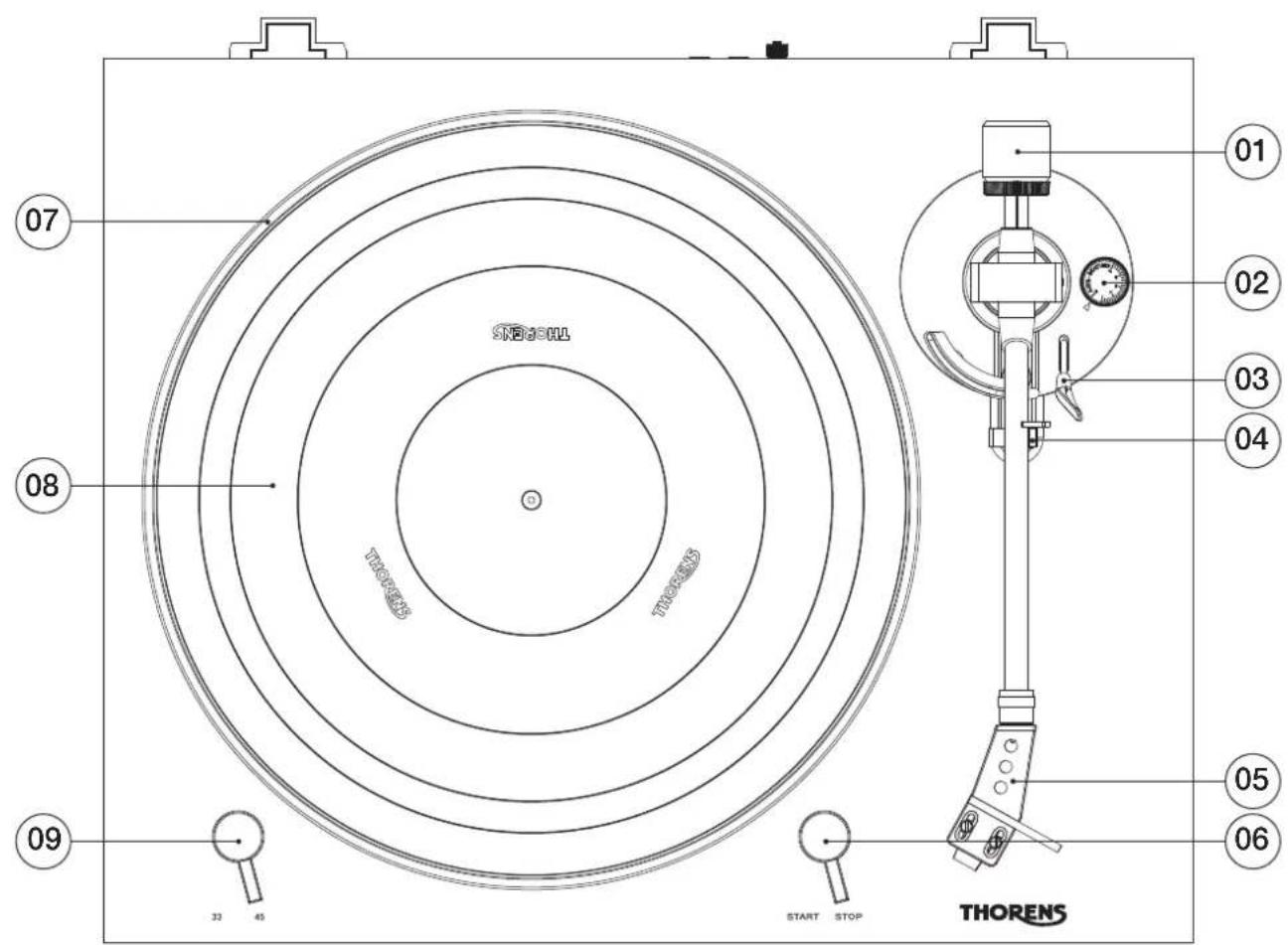

01. Gegengewicht

Das Gegengewicht dient zum korrekten Ausbalancieren des Tonarms und der Einstellung der Auflagekraft.

02. Anti-Skating Einstellung

Damit wird die korrekte Anti-Skating Kraft eingestellt. Der jeweilige Wert richtet sich nach dem verwendeten Tonabnehmer. Im Falle des serienmäßigen AT 3600 Tonabnehmers sollte der Wert, dem der eingestellten Auflagekraft entsprechen.

03. Lifthebel

Mit dem Lift wird der Tonarm angehoben und abgesenkt.

04. Tonarmstütze mit Verriegelung

Ablage des Tonarms mit Verriegelung.

05. Headshell

Trägt das Abtastsystem, kann durch lösen der Überwurfmutter entfernt werden.

06. START/STOP Schalter

Schaltet den Motor ein und aus.

07. Plattenteller

08. Gummimatte

Unterlage für die Schallplatte. Nicht ohne Matte abspielen.

09. 33 / 45 Umschalter

Schaltet elektronisch zwischen 33,3 und 45 U/Min um.

10. Erdungsschraube

Geräteseitige Befestigung des Erdungskabels gegen Brummstörungen.

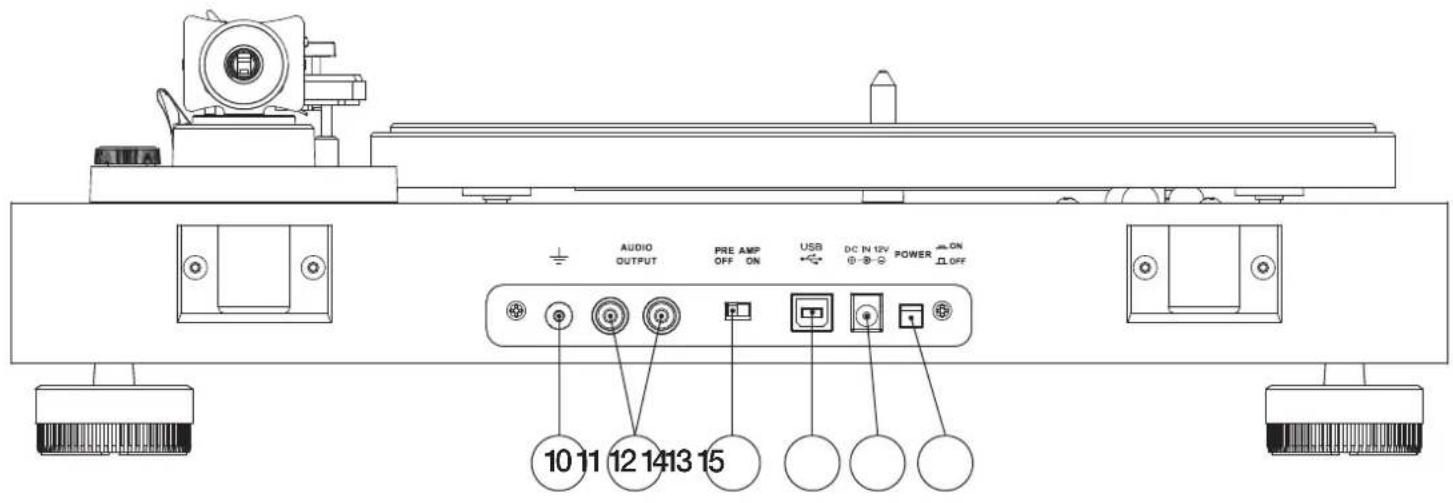

11. RCA Buchsen (links/rechts)

Anschluss des Signalkabels mit RCA (Cinch-) Steckern.

12. Phonoverstärker Ein/Aus Schalter (für MM-Systeme)

ON: eingebauter Phonoverstärker eingeschaltet. Cinchkabel wird mit einem beliebigen „Line“-Eingang des nachfolgenden Verstärkers hergestellt (nicht "Phono"!).

13. USB Ausgang

Mit dem beiligenden USB Kabel kann der TD 202 mit einem Computer verbunden werden um die abgespielte Schallplatte aufzunehmen.

14. Anschluss Stromversorgung

Anschluss des Netzteils.

15. Ein/Aus Schalter

Hauptschalter, schaltet den Plattenspieler ein und aus.

INSTALLATION DER STAUBSCHUTZHAUBE

1. Nehmen Sie die Haube und die beiden Scharniere vorsichtig aus der Verpackung.
2. Schieben Sie die Klemmen der Scharniere vorsichtig in die passende Position der Haube.
3. Setzen Sie die Scharniere der Haube in die entsprechenden Halterungen auf der Rückseite des Laufwerks.

GRUNDEINSTELLUNGEN

1. Setzen sie den Plattenteller (7) über die Tellerachse. Ziehen Sie mit einem Finger den Riemen durch eins der Löcher im Teller nach außen und legen ihn um die Antriebsrolle auf dem Motor. Der Riemen darf nicht verdreht sein.
2. Drehen Sie den Teller einige Male mit der Hand damit der Riemen in die richtige Position rutscht und leicht läuft. Legen Sie erst dann die Gummimatte (8) mit dem Schriftzug „Thorens“ nach oben auf den Teller. Schieben Sie die Headshell (5) vorne in die Öffnung des Tonarms und befestigen Sie sie durch Drehen der Überwurfmutter. Bitte achten Sie darauf, das Gewinde nicht zu überdrehen.
3. Schrauben Sie das Gegengewicht (1) hinten auf den Arm.
4. Drehen sie den Anti-Skating Knopf (2) gegen den Uhrzeigersinn bis die Markierung auf "0" zeigt.
5. Senken Sie den Lifthebel (3) nach vorne, sodass der Tonarm absinkt.
6. Entfernen sie den Nadelschutz, lösen die Verriegelung des Tonarms und bewegen ihn zwischen Stütze (4) und Plattenteller, damit er frei nach oben und unten schwingen kann. (Vorsicht: die Nadel darf nirgends anstoßen).
7. Drehen sie das Gegengewicht am Tonarmende, bis der Tonarm frei schwebt und von allein in eine Mittelposition zurückkehrt. Wenn der Arm nach oben schwebt, drehen Sie das Gewicht gegen den Uhrzeigersinn, schwebt er nach unten drehen Sie das Gewicht in die andere Richtung. Damit ist der Arm ausbalanciert.
8. Führen Sie den Tonarm wieder zurück in die Stütze und verriegeln sie diese.
9. Drehen Sie den Ring mit der Skalierung am Gegengewicht, ohne das Gegengewicht selber zu verdrehen, auf „0“.
10. Die Skala bezieht sich auf das Auflagegewicht in Gramm. Bei dem mitgelieferten Tonabnehmersystem AT 95E drehen Sie das ganze Gegengewicht gegen den Uhrzeigersinn auf einen Wert von „2“ und stellen dann diesen

Wert auch am Anti-Skating Knopf (2) ein. Falls Sie einen anderen als den mitgelieferten Tonabnehmer nutzen, wiederholen Sie die Punkte ab 7) mit den zu diesem Tonabnehmer passenden Werten.

ANSCHLUSS UND BETRIEB

Dem Plattenspieler liegt ein externes Steckernetzteil passend für Ihr Stromnetz bei.

Die RCA (Cinch-) Anschlüsse auf der Rückseite des TD 201 werden je nach Stellung des Schalters (12) entweder mit einem freien Line-Eingang (Stellung „On“) oder einem freien „Phono“-Eingang (Stellung „Off“) des folgenden Verstärkers verbunden.

1. Legen Sie eine Schallplatte auf den Teller, bei 45er Singles nutzen Sie den beiliegenden Adapter.
2. Wählen Sie die Geschwindigkeit und stellen Sie sicher, dass der Lifthebel (3) sich in oberer Position befindet.
3. Lösen Sie die Verriegelung des Tonarms und platzieren den Tonabnehmer über der Einlaufrille der Schallplatte und starten Sie den Motor mit dem Schalter (6).
4. Wenn der Teller dreht, senken Sie den Tonarm mit dem Lifthebel (3) ab.
5. Wenn die Schallplatte durchgelaufen ist oder Sie die Wiedergabe unterbrechen wollen, heben Sie den Tonarm mit dem Lifthebel an und führen ihn mit der Hand zurück auf die Stütze.
6. Mit dem Schalter (6) stoppen Sie den Motor.
7. Wenn Sie die Wiedergabe beendet haben, schalten Sie das Gerät mit dem Schalter (15) auf der Rückseite aus, um Energie zu sparen.

ERSETZEN DER ABTASTNADEL

• Verriegeln Sie den Tonarm in der Stütze.
• Entfernen Sie den Nadelschutz.
• Umfassen Sie en Nadeleinschub und ziehen in vorsichtig nach vorne.
• Setzen sie einen neuen Nadeleinschub in umgekehrter Reihenfolge ein.
• Setzen sie den Nadelschutz wieder auf.

ENTFERNEN DES TONABNEHMERS

• Evtl. sind die folgenden Schritte einfacher durchzuführen, wenn vorher die Headshell vom Tonarm abgenommen wird.
• Verriegeln Sie den Tonarm in der Stütze.
• Entfernen Sie die Abtastnadel wie oben beschrieben – oder stellen Sie sicher, dass der Nadelschutz aufgesetzt ist.
• Lösen sie die beiden Schrauben, die den Tonabnehmer mit der Headshell verbinden.
• Lösen Sie die vier Kabel an den Pins an der hinteren Seite des Tonabnehmers.
• Falls Sie die Headshell abgenommen haben, setzen Sie sie wieder ein.

EINBAU EINES NEUEN TONABNEHMERS

• Evtl. sind die folgenden Schritte einfacher durchzuführen, wenn vorher die Headshell vom Tonarm abgenommen wird.
• Verbinden Sie die vier Kabel in der Headshell mit den Pins an der Rückseite des Tonabnehmers. Berücksichtigen Sie die korrekte Zuordnung der farbigen Kabel zu den passenden Pins.
• Entfernen sie den Nadeleinschub des neuen Tonabnehmers
• Verschrauben Sie den neuen Tonabnehmer mit der Headshell mit zwei passenden Schrauben.
• Setzen Sie den Nadeleinschub wieder ein.
• Schieben sie den Nadelschutz auf.
• Falls Sie die Headshell vom Arm abgenommen haben, setzen Sie sie wieder ein.

- Um den neuen Tonabnehmer zu justieren, folgen Sie der dazu beiliegenden Anleitung. Es empfiehlt sich dazu, die Schrauben in der Headshell zunächst noch nicht fest anzuziehen.

WICHTIGER HINWEIS

Wir empfehlen eine regelmäßige Reinigung Ihrer Schallplatten mittels Bürste, die wir als separates Produkt anbieten. Ebenfalls sollte die Nadel für die Abtastung sauber sein, passende Produkte zur Reinigung bieten wir ebenfalls an.

Um Ihre wertvollen Schallplatten lange im bestmöglichen Zustand zu erhalten, sollte die Abtastnadel regelmäßig (alle 300-500 Stunden) gewechselt werden.

TRANSPORT DES PLATTENSPIELERS

Setzen Sie den Nadelschutz auf den Tonabnehmer, verriegeln den Arm in der Stütze, lösen den Antriebsriemen von der Antriebsrolle und entfernen danach den Plattenteller mit dem Riemen von der Tellerachse.

Laufwerk

Antriebsart Riemen

Motor DC Motor

Geschwindigkeit 33,3/45 U/Min

Abweichung Solldrehzahl max. +/-2%

Max. Gleichlaufschwankungen 0.2%

Signal-to-Noise Abstand >67dB (A-bewertet, 20kHz LPF) >60dB (unbewertet, 20kHz LPF)

Plattenteller Aluminumguss

Durchmesser 12", 300mm

Tonarm Aluminium

Typ Gerade, statisch ausbalanciert

Effektive Länge 8.8", 223.6mm

Auflagekraft 0 bis 4g

Systemgewicht 3.5 bis 6.0g

Überhang 18.6mm

Anti-skating Einstellung vorhanden

Tonabnehmer

Typ MM (Audio-Technica AT-95E)

Stylus Bonded Diamant

Frequenzgang 20Hz bis 20kHz

Kanaltrennung >20dB

Kanalgleichheit <2 dB

Vertikaler Spurwinkel 20 Grad

Impedanz 47 kOhm

Ausgangsspannung 2.5mV (1kHz, 3.54cm/Sek.)

Empfohlene Auflagekraft 2.0g +/-0.5g

Gewicht 5.7g +/-0.5g

Gewicht Headshell

10g (einschl. Kabel und Befestigung)

Ausgang

Anschluss RCA Pin jack (vergoldet), USB Typ B

Stromversorgung AC 100 bis 240V, 50/60Hz

Leistungsaufnahme 1.5W (<0.5W im Standby)

Maße über alles (B x T x H) 420 x 355x 141mm

Gewicht 3.9 kg
