MODE D'EMPLOI TD202 THORENS

Le contrepoids est utilisé pour un ajustement précis du poids du diamant sur le disque.

02. Contrôle Anti-Skating :

Permettant le réglage de l’anti- patinage du bras.

03. Levier du Bras :

Utilisez ce levier pour monter et abaisser le bras.

04. Support du bras :

Clapet de verrouillage du bras.

Support de maintien de la cellule. Plus protection du diamant fourni.

06. Commande Marche/ Arrêt :

Position “START” (marche), « STOP » (arrêt).

Positionnez le disque dessus pour une écoute.

08. Tapis Gomme / Caoutchouc :

Tapis de protection du plateau assurant confort et sécurité.

09. Sélecteur 33/45 tours

Sélectionnez 33 ou 45 tours selon le disque utilisé. COMPOSITIONS : 1. PANNEAU AVANT33PANNEAU ARRIERE :

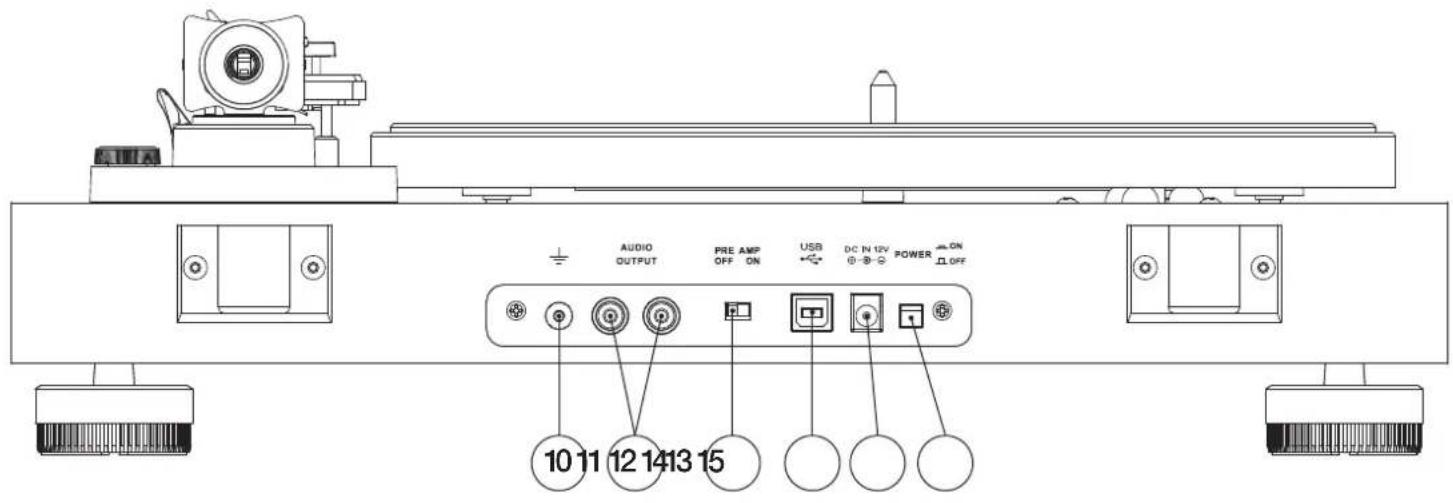

10. Connecteur de Masse :

Bornier de fil de masse.

Entrée RCA, permettant le raccordement de la platine à une entrée phono d’un amplificateur.

12. Sélecteur Marche / Arrêt du Préampli Phono intégré :

ON : Connexion sur une entrée ligne de l’amplificateur. OFF : Connexion à une entrée phono de l’amplificateur. 10 11 12 1413 1534 PANNEAU ARRIERE :

Utilisez un câble usb pour connecter votre platine à votre ordinateur.

14. Fiche d’alimentation :

Entrée de l’alimentation secteur externe.

15. Bouton Marche/ Arrêt.35PREMIERE UTILISATION

INSTALLATION DU CAPOT :

01. Déballez les deux charnières du capot

02. Positionnez les deux charnières sur le châssis de la platine (en respectant le sens)

03. Notez que le capot à deux encoches permettant la fixation

04. Insérez précautionneusement le capot sur les emplacements prévus à cet eet

MONTAGE ET AJUSTEMENT :

01. Positionnez le plateau aluminium dans l’axe central.

02. Passez vos doigts au travers de celui-ci pour attraper et étirer la courroie jusqu’à la poulie. Faites tourner le

plateau doucement plusieurs fois pour être sûre que la courroie est bien positionnée. Maintenant placez le tapis gomme / caoutchouc sur le dessus du plateau nervure apparente.

03. Positionnez le porte-cellule sur le bras et fixer le en tournant la bague de serrage.

04. Insérez le contrepoids sur l’arrière du bras, en le faisant tourner jusqu’à ce qu’il tienne en place.

05. Tournez le bouton antiskating à l’inverse des aiguilles d’une montre jusqu’au point « 0 ». Assurez- vous que le

curseur pointe dans votre direction.

06. Placez le levier du bras en position basse. Ouvrez le loquet du bras. Saisissez le porte-cellule et positionnez le

juste à l’extérieur du plateau de manière à ce qu’il puisse se lever et se rabaisser sur le disque. Pensez à retirer le capuchon de protection du diamant. (Soyez attentif à pas abimer le diamant ).

07. Tournez le contrepoids jusqu’à ce que le bras soit en équilibre. Si le bras bouge vers le haut : tournez le con-

trepoids dans le sens inverse des aiguilles d’une montre. Si le bras bouge vers le bas : tournez le contrepoids dans le sens des aiguilles d’une montre.

08. Repositionnez le bras sur son support et fixez le.

09. Le contrepoids a un anneau de rotation avec une graduation. Sans toucher le contrepoids, tournez juste l’anne-

au jusqu’à son alignement avec le point zéro « 0 ». 10. La graduation indique le poids du diamant en grammes. Le poids de la cellule fournie avec la platine est de36 PREMIERE UTILISATION 2.0gr. Tournez le contrepoids cette fois dans le sens inverse des aiguilles d’une montre jusqu’à la position « 2.0 » ainsi que l’antiskating à la position « 2.0 » également. Si une cellule diérente est utilisée, ajustez le poids de la cellule et de l’anti-skating tel que spécifié par le constructeur. CONNECTIONS ESSENTIELLES : Alimentation secteur externe fournie avec la platine Entrée RCA à l’arrière de la platine permettant le raccordement de celle-ci à votre amplificateur. Vous pouvez également sélectionner la position « Marche » ou « Arrêt du préamplificateur intégré pour une liaison ligne ou entrée phono de votre amplificateur.

01. Placez le disque sur la platine. Si vous utilisez un 45 tours utilisez l’adaptateur fourni .

02. Choisissez la vitesse de lecture.

03. Otez la fixation du bras.

04. Positionnez la cellule verticalement sur le premier sillon de votre disque, la platine commence à tourner.

05. Abaissez le lève-bras pour placer le diamant dans le sillon du disque.

06. En fin de disque, levez le bras et repositionnez celui-ci sur son support.

07. Si vous voulez stopper en cours de lecture, veuillez positionnez le bouton sur « o », et repositionnez le sélec-

teur sur 33 ou 45 tours pour qu’il recommence la lecture à la bonne vitesse.

08. Après avoir terminé la lecture, pensez à éteindre l’alimentation par souci d’économie d’énergie.37

REMPLACEMENT DU DIAMANT :

• Fixez le bras sur son support

• Enlevez le capuchon de protection du diamant

• Abaissez le diamant le plus bas en avant pour le retirer.

• Mettre le nouveau diamant en refaisant la procédure à l’inverse.

• Remettez le capuchon de protection du diamant. CHANGEMENT DE CELLULE :

• Fixez le bras sur son support

• Retirez le diamant préalablement pour éviter tout dommage.

• Retirez les deux vis de fixations

• Déconnectez en douceur les 4 fils au dos de la cellule. INSTALLER UNE NOUVELLE CELLULE :

• Reconnectez les 4 fils (noir, blanc, jaune, rouge)

• Faire bien attention à respecter le code couleurs.

• Installez la cellule sur son support.

• Repositionnez les deux vis de fixations

• Puis le capuchon de protection du diamant. RECOMMANDATIONS IMPORTANTES : Nous vous conseillons de nettoyer vos disques avec un chion adéquat imprégné d’un produit antistatique ap- proprié de manière à obtenir un maximum de plaisir et aussi les préserver. MAINTENANCE38 Nous aimerions également attirer votre attention sur le fait d’entretenir et de changer votre diamant pour ces mêmes raisons régulièrement (environ : Toutes les 250 heures) . Dépoussiérez le diamant à chaque utilisation à l’aide d’une brosse souple trempée dans de l’alcool (brossez en douceur de l’arrière vers l’avant de la Cellule). QUAND VOUS TRANSPORTEZ VOTRE PLATINE N’OUBLIEZ PAS DE : Repositionnez le capuchon de protection sur le diamant. De retirer la courroie de dessus la poulie, en l’étirant, lui permettant ainsi d’aller s’enrouler autour du plateau d’entraînement De retirer le plateau en l’enlevant de l’axe de rotation. N’oubliez pas de verrouiller le bras sur son support. MAINTENANCE39 Section Platine Système d’entraînement Courroie Moteur Moteur DC Vitesse 33 1/3 Tours , 45 Tours Variation de la rotation de vitesse +/–2% Pleurage et scintillement 0.2% Ratio de bruits parasites 67dB or higher (défini, 20kHz LPF) 60dB or higher (non défini, 20kHz LPF) Plateau Aluminum Diamètre du plateau 12“, 300mm Spécifications :40 Section du bras Tube en Aluminium Type Balance Statique, linéaire Longueur eective du bras 8.8“, 223.6mm Niveau de Pression du diamant 0 to 4g Poids de Cellule acceptable 3.5 à 6.0g Réglage de l’Azimutage 18.6mm Ajustement Anti-skating Permis Specification41 Section Cellule Type MM type (Audio-Technica AT95E) Construction du diamant Diamant fixe Réponse en Fréquence 20Hz à 20kHz Séparation du niveau sonore >18dB Balance du niveau sonore 2.5dB Angle de lecture vertical 20 degrés Capacitance d’impédance 47k ohms Voltage de Sortie 2.5mV (1kHz, 3.54cm/sec.) Pression du Stylus 2.0 g +/–0.5g Poids de la Cellule 5.7 g +/–0.5g Poids du Porte-Cellule 11g (Incluant vis, écrous et fil) Specification42 Sortie analogique Câble de raccordement RCA Connecteurs (Plaqué-Or) Alimentation AC 100 to 240V, 50/60Hz Consommation d’énergie 1.5W (moins que 0.5W) Dimensions (l x H x P) 420 x 355x 141mm Poids Approx. 3.9 kg Specification43РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ44 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TD202 BEDIENUNGSANLEITUNG USER GUIDE
